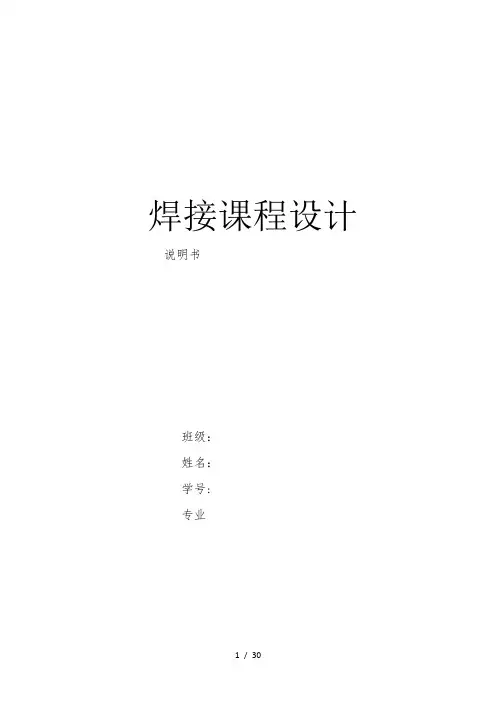

焊接课程设计说明书班级：：学号:专业目录设计任务书-------------------------------------------------------------------------------1第一部分焊接工艺设计一、6156铝合金板焊接性分析-----------------------------------------------------2二、焊接方法的选择-------------------------------------------------------------------3三、MIG焊工作原理及工艺特点---------------------------------------------------4四、、焊接工艺参数-------------------------------------------------------------------5五、焊接注意事项----------------------------------------------------------------------7六、外观检验---------------------------------------------------------------------------7七、无损检测-----------------------------------------------------------------------------8第二部分夹具设计一、夹具设计的目的意义及要求-------------------------------------------------8二、定位------------------------------------------------------------------------------------8三、夹具设计-----------------------------------------------------------------------------9四、夹紧材料的设计-------------------------------------------------------------------12五、夹紧尺寸公差及粗糙度---------------------------------------------------------14结论------------------------------------------------------------------------------------------14参考文献-----------------------------------------------------------------------------------15附录焊接工艺卡-----------------------------------------------------------------------------装配图--------------------------------------------------------------------------------------零件图-----------------------------------------------------------------------------------焊接结构课程设计任务书02题目：平板对接焊缝设计设计参数:对接板尺寸：600-800mm板厚:8mm、10mm、12mm材料：6156铝合金焊接速度：20-90m/h设计要求：1、查阅文献资料，熟悉焊接结构设计的思路2、平板对接焊焊缝总体设计方案论证3、设计相关焊接工艺流程，并编写相应的焊接工艺卡4、绘制相应的图纸（装配图及零件图）5、撰写设计说明书学生: 学号指导老师：日期：2018.1.8第一部分焊接工艺设计一、6156铝合金板焊接性分析1、本次设计所用材料6156铝合金板两块，规格4×600×200mm，平板对接2、母材化学成分和力学性能3、铝及铝合金焊接性分析(1)铝及其合金化学活泼性很强，表面易形成氧化膜，且多具有难熔性质（如Al2O3的熔点约为2050℃，MgO的熔点约为2500℃），加之铝及其合金导热性强，焊接时容易造成不熔合现象。
由于氧化膜密度同铝的密度极其接近，所以也容易成为焊缝金属的夹杂物。
同时，氧化膜（特别是有MgO存在的不很致密的氧化膜）可以吸收较多的水分而常常成为形成焊缝气孔的重要原因之一。
焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。
在焊接过程加强保护，防止其氧化。
钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。
气焊时，采用去除氧化膜的焊剂。
在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。
（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。
铝的热导率则是奥氏体不锈钢的十几倍。
在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。
（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。
铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。
铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。
生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。
在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。
在铝硅合金中含硅0.5％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。
根据生产经验，当含硅5％～6％时可不产生热裂，因而采用SAlSi条(硅含量4．5％～6％)焊丝会有更好的抗裂性。
另外常采用加入变质剂Ti、Zr、V、B等产生包晶反应，形成难熔的化合物，细化晶粒；限制有害杂质的含量。
（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。
高温铝强度很低，支撑熔池困难，容易焊穿。
（5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。
在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。
弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。
因此，对氢的来源要严格控制，以防止气孔的形成。
（6）焊接接头的耐蚀性一般都低于母材，热处理强化铝合金（如硬铝）接头的耐蚀性能的降低尤其明显。
接头组织越不均匀，越易降低耐蚀性。
焊缝金属的纯度和致密性也是影响接头耐蚀的因素之一，杂质较多，晶粒粗大以及脆性相（如FeAl3）析出等，耐蚀性就会明显下降，不仅产生局部的表面腐蚀。
而且经常出现晶间腐蚀。
对于铝合金，焊接应力更是影响耐蚀性的敏感因素。
（7）时效强化铝合金，无论是在退火状态下还是时效状态下焊接，焊后不经过热处理，其接头强度均低于母材。
所有时效强化的铝合金，焊后不论是否经过时效处理，其接头塑性均未能达到母材的水平。
对于熔合区，非时效强化铝合金的主要问题是晶粒粗化而降低塑性，在时效强化铝合金焊接时，除了晶粒粗化，还可能因晶界液化而产生显微裂纹，所以熔合区的变化主要是恶化塑性。
（8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。
（9）合金元素易蒸发、烧损，使焊缝性能下降。
二、焊接方法的选择几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。
气焊和焊条电弧焊方法，设备简单、操作方便。
气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。
焊条电弧焊可用于铝合金铸件的补焊。
惰性气体保护焊（TIG或MIG）方法是应用最广泛的铝及铝合金焊接方法。
铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。
铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。
熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛（氩气或氩/氦混合气），综合各项因素，本次设计采用MIG焊焊接。
三、MIG焊工作原理及工艺特点1、工作原理1.1电焊机工作原理介绍电焊机实际上就是具有下降外特性的变压器，将220V和380V交流电变为低压的直流电，电焊机一般按输出电源种类可分为两种，一种是交流电源的；一种是直流电的。
直流的电焊机可以说也是一个大功率的整流器，分正负极，交流电输入时，经变压器变压后，再由整流器整流，然后输出具有下降外特性的电源，输出端在接通和断开时会产生巨大的电压变化，两极在瞬间短路时引燃电弧，利用产生的电弧来熔化电焊条和焊材，冷却后来达到使它们结合的目的。
焊接变压器有自身的特点，外特性就是在焊条引燃后电压急剧下降的特性。
1.2电焊机的特点焊接由于灵活简单方便牢固可靠，焊接后甚至与母材同等强度的优点广乏用于各个工业领域，如航空航天，船舶，汽车。
熔化极惰性气体保护焊（英文简称MIG）的焊接区通常采用惰性气体氩（Ar）、氦（He）或氩与氦的混合气体保护。
这类惰性气体不与液态金属发生冶金反应，只起严密包围焊接区（电弧、焊丝端头、熔滴、熔池金属和临近熔池的母材金属），使之与空气隔离的作用。
由于电弧是在惰性气氛中燃烧的，焊丝端头也在惰性气体中熔化过渡，所以电弧燃烧稳定，熔滴过渡平稳、安定、无激烈飞溅。
2、工艺特点2.2电焊机的特点焊接灵活简单方便牢固可靠，焊接后甚至与母材同等强度的优点广乏用于各个工业领域，如航空航天，船舶，汽车。
（1）电焊机优点：电焊机使用电能源，将电能瞬间转换为热能，电很普遍，电焊机适合在干燥的环境下工作，不需要太多要求，因体积小巧，操作简单，使用方便，速度较快，焊接后焊缝结实等优点广泛用于各个领域，特别对要求强度很高的制件特实用，可以瞬间将同种金属材料（也可将异种金属连接，只是焊接方法不同）永久性的连接，焊缝经热处理后，与母材同等强度，密封很好，这给储存气体和液体容器的制造解决了密封和强度的问题。
（2）电焊机缺点：电焊机在使用的过程中焊机的周围会产生一定的磁场，电弧燃烧时会向周围产生辐射，弧光中有红外线，紫外线等光种，还有金属蒸汽和烟尘等有害物质，所以操作时必须要做足够的防护措施。
