通信工程概预算考试-XX站电源设备安装工程例子
- 格式:doc
- 大小:773.00 KB
- 文档页数:7

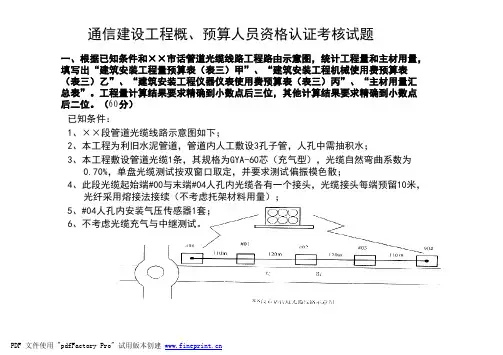

通信建设工程概、预算人员资格认证考核试题一、根据已知条件和××市话管道光缆线路工程路由示意图,统计工程量和主材用量,填写出“建筑安装工程量预算表(表三)甲”、“建筑安装工程机械使用费预算表(表三)乙”、“建筑安装工程仪器仪表使用费预算表(表三)丙”、“主材用量汇总表”。
工程量计算结果要求精确到小数点后三位,其他计算结果要求精确到小数点后二位。
(60分)已知条件:1、××段管道光缆线路示意图如下;2、本工程为利旧水泥管道,管道内人工敷设3孔子管,人孔中需抽积水;3、本工程敷设管道光缆1条,其规格为GYA-60芯(充气型),光缆自然弯曲系数为0.70%,单盘光缆测试按双窗口取定,并要求测试偏振模色散;4、此段光缆起始端#00与末端#04人孔内光缆各有一个接头,光缆接头每端预留10米,光纤采用熔接法接续(不考虑托架材料用量);5、#04人孔内安装气压传感器1套;6、不考虑光缆充气与中继测试。
1、本工程为××局市话通信电缆单项工程一阶段设计,在一般地区施工;2、本工程施工企业基地距施工现场100km ;3、本工程监理费按3000.00元计取,勘察设计费按5000.00元,机械使用费为2000.00元,仪表使用费为400.00元;4、本工程技工工日为1600.00工日;普工工日为3100.00工日;5、本工程不具备计算条件的各项费用不计取;二、根据已知条件,按照工信部规【2008】75号文件规定编制:“工程预算总表(表一)”、“建筑安装工程费用预算表(表二)”、“国内器材预算表(表四)甲”、“工程建设其他费预算表(表五)甲”。
计算结果要求精确到两位小数。
(40分)已知条件:6、本工程主要材料用量及单价见附表,其中电缆运距为1000km ;木材及木制品为500km ,其他主材运距为300km。
`已知条件1、图01为××长途直埋光缆线路单项工程施工路由示意图;2、本工程在正常条件下施工,施工地形为山区,其中硬土沟长800.00米,其余为砂砾土;挖填光缆沟类型为“挖、夯填”:光缆埋深1.20m ,沟底宽0.30m,沟上口宽0.60m;3、光缆为直埋型36芯(单模)光缆,线路两端各预留8.00米与其他光缆进行接续;4、光缆自然弯曲系数为0.70%,单盘光缆测试按单窗口取定,不要求测试偏振模色散;通信建设工程概、预算人员资格认证考核试题一、根据已知条件和××长途直埋光缆线路工程路由示意图,统计工程量和主材用量,填写出“建筑安装工程量预算表(表三)甲”、“建筑安装工程机械使用费预算表(表三)乙”、“建筑安装工程仪器仪表使用费预算表(表三)丙”、“主材用量汇总表”。
示例一XX站电源设备安装工程初步设计概算一、已知条件(一)本工程系新建XX站电源设备安装工程初步设计。
(电源专业,辅材费率5%。
初步设计,计取预备费、主材运距按1500km和500km计取运杂费)(二)施工企业距施工现场10km。
(不足35km不计取施工队伍调遣费、临时设施费费率依据6%计取)(三)施工用水电蒸汽费1000元。
(措施费)(四)勘察设计费给定为18000元。
(工程建设其他费)(五)建设工程监理费按10000元计取。
(工程建设其他费)(六)工程投资估算总额度为40万元。
(工程建设其他费中建设单位管理费的计费基础)(七)设备运输距离为1500km。
(计取设备运杂费的依据)(八)设备选购代理服务费按设备原价的0.6%计算。
(须要计取设备选购代理服务费)(九)设备价格见表5-1-1主要材料价格见表5-1-2。
“可行探讨费”、“探讨试验费”、“环境影响评价费”、“劳动平安卫生评价费”、“工程质量监督费”、“工程定额测定费”、“工程保险费”、“工程招标代理费”、“生产准备及开办费”、“建设期利息”。
(一)XX站电源设备平面布置及电缆路由示意图(图纸编号:RD-C-DY-01)。
(三)缆线明细表(图纸编号:RD-C-DY-03)。
(四)图纸说明:1.沟通供电系统本站由两路市电、全组合开关电源、过电压爱惜装置组成。
运行方式为主备用市电电源自动倒换。
由开关电源和阀控式蓄电池组组成。
全浮充供电方式,开关电源架上的整流模块和两组蓄电池并联浮充供电。
电池组需安装在抗震架上,按双层单列叠放。
3.接地系统接受联合接地方式,按单点接地原理设计。
4.过电压爱惜接受不小于60V A过电压爱惜装置;开关电源架沟通输入端带有过压爱惜装置,在直流配电单元输出端带有浪涌抑制器。
5.电缆布线方式电源设备之间的电缆接受上走线方式,室内新装水平电缆走线架,安装位于距地面高度2350mm 处。
电缆走线架宽400mm,走线架相交处做水平连接、终端处和墙加固。
通信工程概预算考试试题及答案一、试题一、选择题(每题2分,共20分)1. 以下哪项不属于通信工程概预算的编制依据?A. 设计文件B. 施工合同C. 材料价格D. 工程量清单2. 以下哪种费用不属于直接费用?A. 人工费B. 材料费C. 机械使用费D. 管理费3. 通信工程概预算编制的基本原则不包括以下哪项?A. 合理性B. 实事求是C. 精确性D. 灵活性4. 以下哪个不是通信工程概预算的主要组成部分?A. 工程量清单B. 工程量计算C. 费用计算D. 工程图纸5. 以下哪个不是概预算编制的方法?A. 类比法B. 实测法C. 估算指标法D. 统计分析法二、填空题(每题2分,共20分)6. 通信工程概预算编制的目的是为了控制______和______。
7. 通信工程概预算分为______和______两个阶段。
8. 概预算编制中,材料费包括______、______和______。
9. 概预算编制中,人工费包括______和______。
10. 概预算编制中,机械使用费包括______、______和______。
三、计算题(每题10分,共30分)11. 某通信工程包括以下三个项目:基站建设、传输线路建设和设备安装。
已知基站建设人工费为200万元,材料费为150万元,机械使用费为50万元;传输线路建设人工费为100万元,材料费为80万元,机械使用费为30万元;设备安装人工费为50万元,材料费为30万元,机械使用费为10万元。
求该通信工程的总直接费用。
12. 某通信工程概预算编制中,工程量清单如下:基站建设100座,每座基站建设费用为30万元;传输线路建设200km,每公里建设费用为20万元;设备安装300套,每套设备安装费用为5万元。
求该通信工程的概算总投资。
13. 某通信工程概预算编制中,人工费为100万元,材料费为150万元,机械使用费为50万元,管理费为20万元,利润为10万元。
求该通信工程的预算总投资。
信息通信建设工程定额(2)信息通信建设工程预算定额第一册通信电源设备安装工程目录总说明 ........................................................................................................................................................................................................................................... a 册说明 ........................................................................................................................................................................................................................................... e 第一章安装与调试高、低压供电设备.. (1)说明 (1)第一节安装与调试高压配电设备 (2)一、安装高压配电柜① (2)二、安装组合型箱式变电站 (3)三、调试高压配电系统 (4)第二节安装与调试变压器 (5)一、安装油浸电力变压器 (5)二、安装干式变压器及温控箱① (6)三、安装非晶合金变压器 (7)四、电力变压器干燥与变压器油过滤 (8)五、调试电力变压器系统 (9)第三节安装与调试低压配电设备 (10)一、安装低压配电设备 (10)二、调试低压配电系统 (11)第四节安装与调试直流操作电源屏 (12)第五节安装与调试控制设备 (13)第六节安装端子箱、端子板 (14)第二章安装与调试发电机设备 (15)说明 (15)第一节安装发电机组 (16)第二节安装发电机组体外排气系统① (18)第三节安装发电机组体外燃油箱(罐)、机油箱 (19)第四节安装发电机组体外冷却系统 (20)1第五节发电机输油管道敷设与连接 (21)第六节安装油、气管管路保护套管 (22)第七节发电机组机房降噪① (23)第八节发电机系统调试 (24)第九节安装与调试风力发电机 (25)第三章安装交直流电源设备、不间断电源设备 (26)说明 (26)第一节安装电池组及附属设备 (27)一、安装蓄电池抗震架 (27)二、安装蓄电池组 (28)三、蓄电池充放电及容量试验 (33)第二节安装太阳能电池 (34)一、安装太阳能电池铁架方阵 (34)二、安装太阳能电池 (35)第三节安装与调试交流不间断电源 (37)一、安装与调试交流不间断电源 (37)二、安装交流不间断电源配套设备 (39)第四节安装开关电源设备 (40)第五节安装配电换流设备 (42)第六节无人值守供电系统联测 (45)第四章机房空调及动力环境监控 (46)说明 (46)第一节安装与调试机房空调 (47)第二节安装与调试动力环境监控系统 (48)第五章敷设电源母线、电力和控制缆线 (50)说明 (50)第一节制作安装铜电源母线 (51)第二节安装低压封闭式插接母线槽 (53)2一、安装低压封闭式插接母线槽 (53)二、安装低压封闭式插接母线槽分线箱 (54)第三节布放电力电缆 (55)一、室内布放电力电缆 (55)二、室外直埋布放电力电缆 (56)三、隧道内布放电力电缆 (58)第四节制作、安装电力电缆端头 (59)一、制作、安装10kV 以下电力电缆端头① (59)二、制作、安装1kV 以下电力电缆端头 (60)第五节布放控制电缆① (61)第六章接地装置 (62)说明 (62)第一节制作安装接地极、板① (63)第二节敷设接地母线及测试接地网电阻 (65)第七章安装附属设施 (66)说明 (66)第一节安装电缆桥架 (67)第二节安装电源支撑架、吊挂 (68)第三节制作、安装穿墙板 (69)第四节制作、安装铁构件与箱盒① (70)第五节铺地漆布、橡胶垫、加固措施 (71)总说明九、《信息通信建设工程预算定额》(以下简称“预算定额”)是完成规定计量单位工程所需要的人工、材料、施工机械和仪表的消耗量标准。
2020年一级建造师《通信与广电》案例分析题(10)含答案某电信工程公司的项目经理部承接了西北某地区通信综合楼电源工程。
项目经理部在现场勘查后编写的施工组织设计中的部分内容如下:(1)工程概况:本工程为通信运营商西北某地区通信综合楼电源改建工程,承包方式为包工不包料。
工程涉及到配电室、电池室、油机室的设备安装及走线架安装、电力电缆的敷设工作。
各种机房的土建工程已完工,市电已引入,已具备开工条件(2)编制依据:施工图设计及会审纪要、电源工程操作规范及规程、本工程的施工合同、摸底报告。
(3)施工方案:其中包括施工工序、施工的起点和流向、施工顺序、技术组织措施和施工方法等内容。
其中技术组织措施要求工程分5个作业组同时开始施工,分别负责配电室、电池室、油机室的设备安装及走线架安装、电力电缆的敷设工作。
待具备割接、测试条件以后,再从各组中抽调技术人员组建割接测试组完成后续工作(4)工程管理目标及控制计划:其中包括质量、进度、成本、安全、环境的管理目标和相应的控制计划。
在质量控制计划中要求蓄电池应进行放电实验;在成本控制计划中要求项目成本应按月核算;在安全控制计划中要求严禁带电作业(5)施工资源配备计划:其中包括劳动力需求计划,施工车辆、机具及仪表配备计划。
由于主要材料为建设单位承包,因此不再制定主要材料需求计划(6)对建设单位的其他承诺问题(1)此施工组织设计中存在哪些间题?(2)此工程的施工起点应怎样确定?标准答案:(1)在此施工组织设计中存在以下问题:①5个作业组不能同时工作。
因为在走线架及配电室、电池室、,油机室的设备安装完成以前,电力电缆的敷设不具备条件。
②安全控制计划规定严禁带电作业不可行。
在原有设备割接到新的电源设备上来以后,如果发现问题,只能带电作业。
③车辆配备计划不需要。
因为电源工程施工不需要施工车辆。
④即使主要材料为建设单位承包,施工单位也应制定主要材料需求计划,这样可使建设单位更加合理地安排自己的材料供求计划。
通信建设工程概.预算人员资格认证练习题(第一套)通信设备安装工程、根据XX 电源设备安装单项工程系统示意图和给定的C 知条件,统计工程量 (其中图示虚线部分、电源抗震铁架、系统调测内容不考虑),编制出该工程的 “建筑安装工程量预算表(表三)甲”、“建筑安装工程机械使用费用预算表(表 三)乙”、“建筑安装工程仪器仪表使用费预算表(表三)丙”、“主材用量统计表S设备及材料明细表序号名称型号 数量1 蓄电池组48V2000Ah 2组 2 落地式直流配电屏 PD4的500DF 1台 3 开关电源 600A1架 4 室内接地排 墙挂式1个5 室内电力电缆 RVVZ IX 185mm 2 (1KV 以下) 30米X2条6 窣内电力电缆 RVVZ IX 185mm 2(1KV 以下) 30米X 2条7 室内电力电缆 RVVZ IX 185mm 2 (1KV 以下) 20米X2条 8室内电力电缆RVVZ IX 35mm 2 (1KV 以下)20米X2条!⑦⑥ .表格的计算精度要求保留两位小数。
(50分)根据给定的已知条件,编制“预算总表(表一)”、“建筑安装工程费用预算表(表二)”、“器材预算表(表四)甲”、“工程建设其他费用预算表(表五)甲”。
表格的计算精度要求保留两位小数(50分)已知条件:1、木工程为XX省通信接入网工程传输设备安装单项工程。
工程采用一阶段设计。
2、施工企业所在地距工程所在地lOOKMo工地属正常施工环境。
3、工程技工总数为300工日,仪表使用费为4000元。
4、施工用水、电、蒸汽费为400元。
5、前期投资估算额为200万元。
6、可行性研究费摊入此单项工程10000元。
7、工勘察设计费为30000元。
8、施工阶段委托监理公司监理,监理费按工程费2.5%计取。
9、设备的运距按600km计算、主要材料的运距按300km计算,采购代理服务费均按器材原价的0.8%计算。
价格及数量见附表。
10、本工程不计列下列费用:已完工程及设备保护费、工程排污费、建设用地及综合赔补费、研究试验费、环境影响评价费、劳动卫生评价费、工程质量监督费、工程定额测定费、工程保险费、工程招标代理费、建设期利息。
一、取费题
某110kV 预算变电工程在浙江(I类常规地区)的A变电站安装1端10Gb/s 分插复用器(ADM)(本期开通2.5Gb/s),另增加1个622Mb/s光方向;在B变电站安装1端10Gb/s终端复用器(TM)(本期开通2.5Gb/s);在C变电站原有SDH设备上增加1块2.5Gb/s接口盘,在D变电站原有SDH设备上增加1块622Mb/s接口盘。
A站点与B、C、D站点之间已均通过光缆直连,并分别进行系统联调。
(预规按2018预规考虑,主要(其他)设备运杂费费率按0.7%计列,社会保险费缴费费率26.15%,住房公积金缴费费率12%,工程税率9%,基本预备费费率1%,甲供材料计入本体,调差系数以2020年14号文计列,即建筑人工调差系数2.64%,安装人工调差系数3.06%,材料、机械调差系数1.49%),设计费取费按中电联定额[2015]162文计列,勘察费不计列。
)
计算安装工程费。
设备材料表
标准答案
通信工程第1题答
案.xlsx
二、预算题
某预算线路工程在浙江(I类常规地区)平原地带的110kV A站与110kV B站间新建1条光缆,即利用10kV杆路架设24芯普通非金属光缆5km,其中跨越一
般公路3次,河流1次,A、B两站ODF子架需在本工程考虑。
光缆线路材料表详见下表。
(预规按2018预规考虑,社会保险费缴费费率26.15%,住房公积金缴费费率12%,工程税率9%,基本预备费费率1%,甲供材料计入本体,调差系数以2020年14号文计列,即人工调差系数3.06%,材料、机械调差系数-0.97%),设计费、勘察费取费均按中电联定额[2015]162文计列。
标准答案
普通架空光缆案例
1-预算.xls。

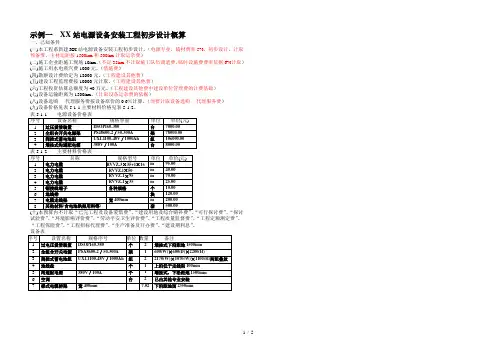

示例一XX站电源设备安装工程初步设计概算
一、已知条件
(一)本工程系新建XX站电源设备安装工程初步设计。
(电源专业,辅材费率5%。
初步设计,计取预备费、主材运距按1500km和500km计取运杂费)
(二)施工企业距施工现场10km。
(不足35km不计取施工队伍调遣费、临时设施费费率按照6%计取)
(三)施工用水电蒸汽费1000元。
(措施费)
(四)勘察设计费给定为18000元。
(工程建设其他费)
(五)建设工程监理费按10000元计取。
(工程建设其他费)
(六)工程投资估算总额度为40万元。
(工程建设其他费中建设单位管理费的计费基础)
(七)设备运输距离为1500km。
(计取设备运杂费的依据)
(八)设备采购代理服务费按设备原价的0.6%计算。
(需要计取设备采购代理服务费)
(九)设备价格见表5-1-1主要材料价格见表5-1-2。
、“研究试验费”、“环境影响评价费”、“劳动安全卫生评价费”、“工程质量监督费”、“工程定额测定费”、“工程保险费”、“工程招标代理费”、“生产准备及开办费”、“建设期利息”。
二、设计图纸及说明
(一)XX站电源设备平面布置及电缆路由示意图(图纸编号:RD-C-DY-01)。
(二)XX站交直流供电系统及地线系统图(图纸编号:RD-C-DY-02)。
(三)缆线明细表(图纸编号:RD-C-DY-03)。
缆线明细表
(四)图纸说明:
1.交流供电系统
本站由两路市电、全组合开关电源、过电压保护装置组成。
运行方式为主备用市电电源自动倒换。
2.直流供电系统
由开关电源和阀控式蓄电池组组成。
全浮充供电方式,开关电源架上的整流模块与两组蓄电池并联浮充供电。
电池组需安装在抗震架上,按双层单列叠放。
3.接地系统
采用联合接地方式,按单点接地原理设计。
4.过电压保护
采用不小于60V A过电压保护装置;开关电源架交流输入端带有过压保护装置,在直流配电单元输出端带有浪涌抑制器。
5.电缆布线方式
电源设备之间的电缆采用上走线方式,室内新装水平电缆走线架,安装位于距地面高度2350mm处。
电缆走线架宽400mm,走线架相交处做水平连接、终端处与墙加固。
6.机房内空调设备已列入其他专业安装项目。
其余未说明的设备均不考虑。
三、统计工程量(使用通信建设工程预算定额第一册通信电源设备安装工程)
五、编制初步设概算
(一)设计概算编制说明
1.工程概述
本工程为XX电信公司新建XX站电源设备安装单项工程,编制初步设计概算。
本工程概算总价值为394623.51元。
其中,需要安装的设备费为324542.40元;
安装工程费为24343.78元;
工程建设其他费为34243.44元。
2.编制依据及采用的取费标准和计算方法
(1)初步设计图纸及说明。
(2)工信部规(2008)75号《关于发布{通信建设工程概算预算编制办法》及相关定额的通知》。
(3)工信部规(2008)75号文颁布的《通信建设工程预算定额第一册通信电源设备安装工程》。
(4)工信部规(2008)75号文颁布的《通信建设工程费用定额》
(5)工信部规[2008)?5号文颁布的《通信建设工程施工机械、仪表台班费用定额》。
(6)建设单位与设备供应商签订的设备价格合同。
(7)相关生产厂家的材料参考价格。
(8)有关费率及费用的取定:
①承建本工程的施工企业距施工现场10km,不足35km不计取施工队伍调遣费。
②设备及主材运杂费费率取定:设备运输里程按1500km取定;主要材料运输里程编制概算时按1500km取定。
③根据采购代理服务合同约定:设备采购代理服务费按设备原价的0.6%计取。
④水电蒸汽费按有关规定的价格计取1000元。
⑤勘察设计费为18000.00元。
⑥建设工程监理费按合同约定为10000元。
⑦其他费用除已有特殊说明外,均按费用定额规定的费率及计算方法计取。
3.工程技术经济指标分析(略)
4.其他需说明的问题(略)
(二)预算表格
(1)工程预算总表(表一)(表格编号:DY-B1);
(2)建筑安装工程费用预算表(表二)(表格编号:DY-B2);
(3)建筑安装工程量预算表(表三)甲(表格编号:DY-B3J):
(4)建筑安装工程仪表使用费预算表(表三)丙(表格编号:DY-B3B)
(5)器材预算表(表四)甲(主要材料表)(表格编号:DY-B4JC)
(6)器材预算表(表四)甲(需要安装的设备表)(表格编号:DY-B4JS):
(7)工程建设其他费预算表(表五)甲(表格编号:DY-B5J)。
六编制要点
1.编制初步设计概算,默认的主材运距,1500km
2.施工企业距施工现场10km,不足35km不计取施工队伍调遣费。
3.电池组需安装在抗震架上,按双层单列叠放
4.安装蓄电池组、蓄电池补充电、蓄电池容量试验三个工作量同时发生
5.梯式电缆桥架的长度计算(从图纸获取长度信息)
6.主材的计取方式(含定额给定的损耗量)
7.布放电缆定额单位(10米条)
8.3+1芯电缆布放工作量乘系数
9.接线端子统计按电缆条数计算
10.表格中数字的填写一定要保留两位小数
11.电源专业,辅材费率5%
12.表一的填写预备费的计算及填写位置
13.表二材料费=主材费+辅材费
14.表二措施费哪些计取,哪些不计取
15.表三甲一定要正确填写定额编号、项目名称、单位、数量。
没有普工
16.表三丙的填写
17.设备要计取“采购代理服务费”设备采购代理服务费按设备原价的0.6%计取
18.主材按照类别分别计算后累加
19.“建设单位管理费”的计算方法
20.“安全生产费”的计算方法。
