无锡物理电流和电路单元测试卷(解析版)
- 格式:doc
- 大小:351.00 KB
- 文档页数:14

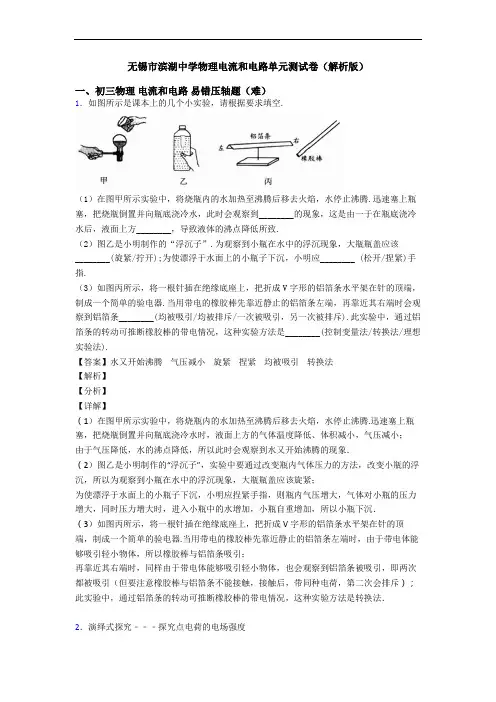

无锡市滨湖中学物理电流和电路单元测试卷(解析版)一、初三物理电流和电路易错压轴题(难)1.如图所示是课本上的几个小实验,请根据要求填空.(1)在图甲所示实验中,将烧瓶内的水加热至沸腾后移去火焰,水停止沸腾.迅速塞上瓶塞,把烧瓶倒置并向瓶底浇冷水,此时会观察到________的现象,这是由一于在瓶底浇冷水后,液面上方________,导致液体的沸点降低所致.(2)图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象,大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉,小明应________ (松开/捏紧)手指.(3)如图丙所示,将一根针插在绝缘底座上,把折成V字形的铝箔条水平架在针的顶端,制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端,再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引,另一次被排斥).此实验中,通过铝箔条的转动可推断橡胶棒的带电情况,这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】(1)在图甲所示实验中,将烧瓶内的水加热至沸腾后移去火焰,水停止沸腾.迅速塞上瓶塞,把烧瓶倒置并向瓶底浇冷水时,液面上方的气体温度降低、体积减小,气压减小;由于气压降低,水的沸点降低,所以此时会观察到水又开始沸腾的现象.(2)图乙是小明制作的“浮沉子”,实验中要通过改变瓶内气体压力的方法,改变小瓶的浮沉,所以为观察到小瓶在水中的浮沉现象,大瓶瓶盖应该旋紧;为使漂浮于水面上的小瓶子下沉,小明应挰紧手指,则瓶内气压增大,气体对小瓶的压力增大,同时压力增大时,进入小瓶中的水增加,小瓶自重增加,所以小瓶下沉.(3)如图丙所示,将一根针插在绝缘底座上,把折成V字形的铝箔条水平架在针的顶端,制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时,由于带电体能够吸引轻小物体,所以橡胶棒与铝箔条吸引;再靠近其右端时,同样由于带电体能够吸引轻小物体,也会观察到铝箔条被吸引,即两次都被吸引(但要注意橡胶棒与铝箔条不能接触,接触后,带同种电荷,第二次会排斥);此实验中,通过铝箔条的转动可推断橡胶棒的带电情况,这种实验方法是转换法.2.演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多,这样的带电体可以看成是点电荷.(1)实验发现,带电量分别为q1、q2的两个点电荷距离为r时,它们之间的作用力F=k,其中k为常量,当q1和r一定时,F与q2之间的关系图象可以用他图甲中的图线来表示.(2)磁体周围存在磁场,同样,电荷周围也存在磁场.电场对放入其中的电荷产生电场力的作用.点电荷q1和q2之间的作用力实际是q1(或q2)的电场对q2(或q1)的电场力.物理学中规定:放入电场中某一点的电荷受到的电场力F跟它的电量q的比值,叫做该点的电场强度,用E表示,则E= .如图乙所示,在距离点电荷Q为r的A点放一个点电荷q,则点电荷q受到的电场力F= ,点电荷Q在A点产生的电场强度E A= .(3)如果两个点电荷同时存在,它们的电场会相互叠加,形成合电场.如图丙所示,两个互成角度的电场强度E1和E2,它们合成后的电场强度E用平行四边形的对角线表示.如图丁所示,两个点电荷Q分别放在A、B两点,它们在C点产生的合电场强度为E合.请推导证明:E合=.【答案】(1)c;(2);;;(3)证明过程如上所示【解析】试题分析:(1)作用力为F=k,k是常数,q1和r一定时,F与q2成正比,所以是一条过原点的直线,c符合题意;(2)根据题意,电场强度:E=;Q在A点对q的电场力:F=,所以点电荷Q在A点产生的电场强度:E A=/q=;(3)由题意知,AB在C点电场强度的大小相等,E A=E B=,且互相垂直,做出其合场强,如图所示:所以E=,即得证.【考点定位】电场强度;电荷间的相互作用3.酸甜多汁的水果不仅可以为我们的身体提供营养,还可以发电呢!小梦将接有导线的铜片和铝片插入橙子中,一个水果电池就做成了,如图所示。

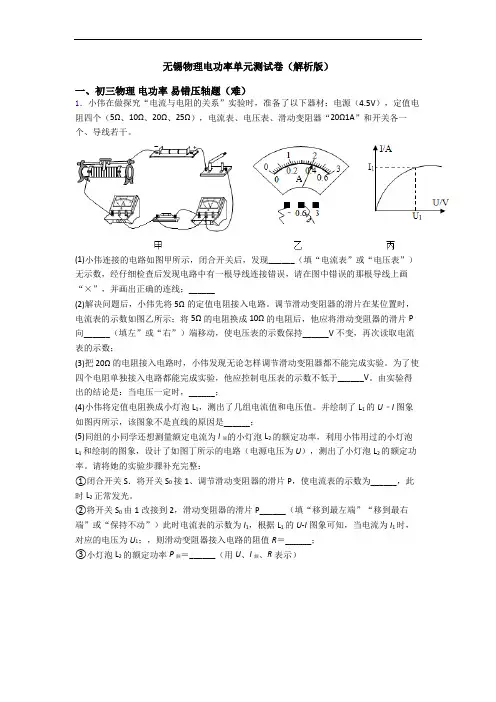

无锡物理电功率单元测试卷(解析版)一、初三物理电功率易错压轴题(难)1.小伟在做探究“电流与电阻的关系”实验时,准备了以下器材:电源(4.5V),定值电阻四个(5Ω、10Ω、20Ω、25Ω),电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。
(1)小伟连接的电路如图甲所示,闭合开关后,发现______(填“电流表”或“电压表”)无示数,经仔细检查后发现电路中有一根导线连接错误,请在图中错误的那根导线上画“×”,并画出正确的连线;______(2)解决问题后,小伟先将5Ω的定值电阻接入电路。
调节滑动变阻器的滑片在某位置时,电流表的示数如图乙所示;将5Ω的电阻换成10Ω的电阻后,他应将滑动变阻器的滑片P 向______(填左”或“右”)端移动,使电压表的示数保持______V不变,再次读取电流表的示数;(3)把20Ω的电阻接入电路时,小伟发现无论怎样调节滑动变阻器都不能完成实验。
为了使四个电阻单独接入电路都能完成实验,他应控制电压表的示数不低于______V。
由实验得出的结论是:当电压一定时,______;(4)小伟将定值电阻换成小灯泡L1,测出了几组电流值和电压值。
并绘制了L1的U﹣I图象如图丙所示,该图象不是直线的原因是______;(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率,利用小伟用过的小灯泡L1和绘制的图象,设计了如图丁所示的电路(电源电压为U),测出了小灯泡L2的额定功率。
请将她的实验步骤补充完整:①闭合开关S.将开关S0接1、调节滑动变阻器的滑片P,使电流表的示数为______,此时L2正常发光。
②将开关S0由1改接到2,滑动变阻器的滑片P______(填“移到最左端”“移到最右端”或“保持不动”)此时电流表的示数为I1,根据L1的U-I图象可知,当电流为I1时,对应的电压为U1;,则滑动变阻器接入电路的阻值R=______;③小灯泡L2的额定功率P额=______(用U、I额、R表示)【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中,电压表与电阻短路了,只有电流表与变阻器连入电路中,故电压表没有示数。
【物理】电流和电路单元测试题(含答案)一、电流和电路选择题1.在如图所示的各电路图中,能反映出L1、L2并联,开关S断开后L1仍能发光的是()A. B. C. D.【答案】C【解析】【解答】解:A、由图可知开关S断开后L1仍能发光,但L l、L2为串联电路,所以该选项不正确.B、由图可知L l、L2为并联电路,开关S断开后L1不能发光,所以该选项不正确.C、由图可知L l、L2为并联电路,开关S控制L2的通断,断开开关S后L1仍能发光,所以该选项正确.D、由图可知L l、L2为并联电路,开关S控制L1的通断,断开开关S后L1不能发光,所以该选项不正确.故选C.【分析】本题主要考查两个方面的知识:(1)电路的基本连接形式有两种:一种是串联,在串联电路中电流只有一条路径,各用电器之间相互影响;另一种是并联,在并联电路中电流有多条流通路径,各个用电器之间互不影响,独立工作.(2)开关的作用:开关在不同的电路中的作用不相同,在串联电路中控制所有用电器,在并联电路的干路中控制所有用电器,在并联电路的支路中只控制本支路用电器.2.如图所示,开关S闭合时,可能发生的现象是()A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知,开关闭合时,L1被短路,只有L2接入电路,则闭合开关后L1不发光,L2发光,电池没有被短路,不会烧坏电池.故答案为:B.【分析】由图可知,当开关闭合时,开关与L1并联,此时电流只过开关,而不经过灯泡L1,所以灯泡L1被短路.3.如图所示,关于下列四种电学仪器的说法中正确的是()A. 该电流表应并联在电路中使用,不允许超过量程B. 该电压表有两个量程,可以测量家庭电路的电压C. 该滑动变阻器接入电路后,若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中,是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解:A、电流表应串联在电路中,故A错误;B、由图可知,电压表的最大量程为15V,家庭电路电压为220V,超过了电压表的量程,故B错误;C、该滑动变阻器接入电路后,若滑片向右移动,滑动变阻器接入电路的电阻减小,会使电路中的电流变大,故C错误;D、电能表是用来测量家庭消耗电能多少的仪器,电能表直接测量的是用电器消耗的电能.故选:D.【分析】(1)(2)根据电流表和电压表的使用规则分析;(3)根据滑动变阻器连入电路中电阻线的长度的变化分析;(4)电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器.4.汽车的手动刹车器(简称“手刹”)在拉起时处于刹车制动状态,放下时处于解除刹车状态。

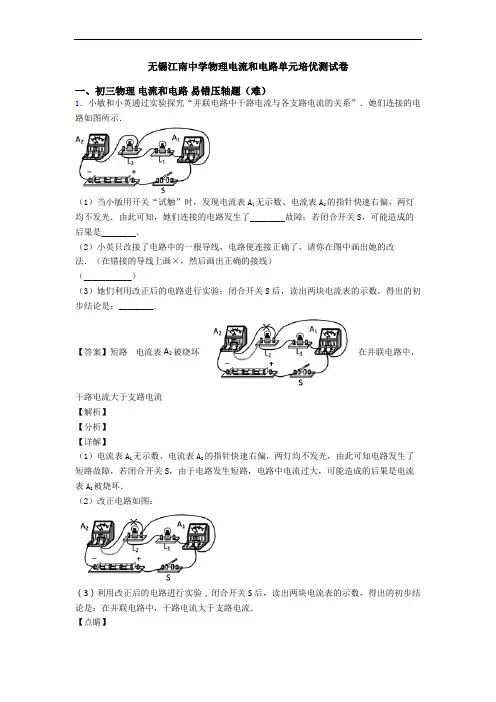

无锡江南中学物理电流和电路单元培优测试卷一、初三物理电流和电路易错压轴题(难)1.小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”.她们连接的电路如图所示.(1)当小敏用开关“试触”时,发现电流表A1无示数、电流表A2的指针快速右偏,两灯均不发光.由此可知,她们连接的电路发生了________故障;若闭合开关S,可能造成的后果是________.(2)小英只改接了电路中的一根导线,电路便连接正确了,请你在图中画出她的改法.(在错接的导线上画×,然后画出正确的接线)(___________)(3)她们利用改正后的电路进行实验:闭合开关S后,读出两块电流表的示数,得出的初步结论是:________.【答案】短路电流表A2被烧坏在并联电路中,干路电流大于支路电流【解析】【分析】【详解】(1)电流表A1无示数、电流表A2的指针快速右偏,两灯均不发光,由此可知电路发生了短路故障,若闭合开关S,由于电路发生短路,电路中电流过大,可能造成的后果是电流表A2被烧坏.(2)改正电路如图:(3)利用改正后的电路进行实验,闭合开关S后,读出两块电流表的示数,得出的初步结论是:在并联电路中,干路电流大于支路电流.【点睛】电路中发生短路的危害,可能烧毁电流表或电源,为避免短路发生,可采用试触法.2.实验小组用如图1所示的电路来探究并联电路中电流的关系,其实验思路如下∶接好电路后,把电流表分别接入到A、B、C三处,测出第一组数据;为了防止个别偶然因素的影响,他们采用以下两种方法之一来重复实验,并完成第二次和第三次测量:方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡(规格不同)(1)如图2是某同学连接的并联电路的局部图,某次实验中,测量完干路电流之后,某同学想测量通过L1的电流,为接入电流表,a、b、c、d四个接点中最方便的导线拆接点是________点,同时注意,在拆接电路时,开关必须________。

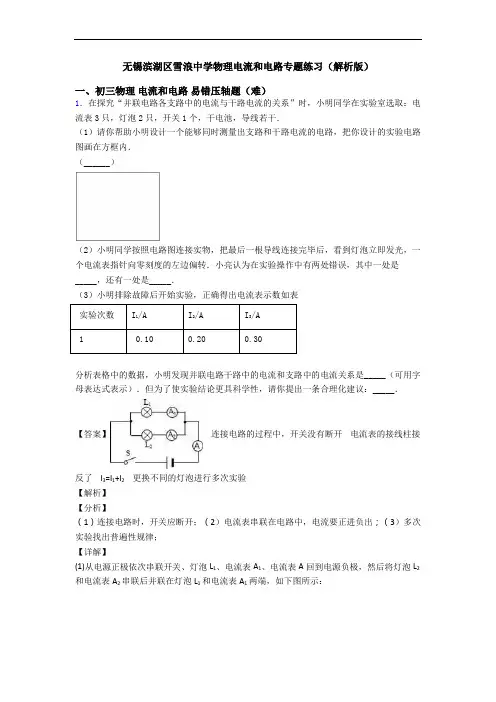

无锡滨湖区雪浪中学物理电流和电路专题练习(解析版)一、初三物理电流和电路易错压轴题(难)1.在探究“并联电路各支路中的电流与干路电流的关系”时,小明同学在实验室选取:电流表3只,灯泡2只,开关1个,干电池,导线若干.(1)请你帮助小明设计一个能够同时测量出支路和干路电流的电路,把你设计的实验电路图画在方框内.(______)(2)小明同学按照电路图连接实物,把最后一根导线连接完毕后,看到灯泡立即发光,一个电流表指针向零刻度的左边偏转.小亮认为在实验操作中有两处错误,其中一处是_____,还有一处是_____.(3)小明排除故障后开始实验,正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据,小明发现并联电路干路中的电流和支路中的电流关系是_____(可用字母表达式表示).但为了使实验结论更具科学性,请你提出一条合理化建议:_____.【答案】连接电路的过程中,开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】(1)连接电路时,开关应断开;(2)电流表串联在电路中,电流要正进负出;(3)多次实验找出普遍性规律;【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极,然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端,如下图所示:(2)把最后一根导线连接完毕后,看到灯泡立即发光,说明连接电路的过程中,开关没有断开;一个电流表指针向零刻度的左边偏转,说明电流表的接线柱接反了.(3)由表中数据分析可以知道,并联电路中干路电流等于各支路电流之和,即I3=I1+I2一组实验数据具有偶然性,要得到普遍规律,需多次实验得到多组实验数据,因此需更换不同的灯泡进行多次实验.2.在“测量小电灯的功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω.滑动变阻器标有“30Ω 1A”字样(1)连接电流表时应选用________________的量程.(2)请你用笔画线代替导线,将图甲中的实物电路连接完整__________.(3)乙同学连完电路并闭合开关后,发现小灯泡不发光且电压表示数为零,电流表示数为0.15A,产生这一现象的原因是 ____________________________________________.(4)故障排除后,移动滑动变阻器的滑片,使小灯泡正常发光时,电流的示数如乙图所示,请读出电流表的示数,并填入表格中_______________ .(5)实验中,同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值,但表格的设计仍有不完整的地方,请将所缺内容填写完整____________.(6)小组同学们分析了实验数据得出:小灯泡的发光亮度是由灯泡的______决定的,且_______,灯泡发光越亮.【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析:测灯泡的功率的测量原理是P=UI,即测出灯泡两端的电压和流过小灯泡的电流,算出灯泡的功率.根据题意,灯泡的额定电压为2.5V,所以电压表的量程选0-3V,灯的电阻约为10Ω,根据欧姆定律可以算出灯正常发光时的电流约为0.25A,小于0.6A,所以电流表应选0-0.6A的量程.闭合开关后,灯不亮,电流表有示数,说明电路中的故障是短路,电压表的示数是零,说明灯两端没有电压,所以灯被短路.在实验数据记录表格中,除了要记下需要测的物理,还要写清物理量的单位,灯正常发光时的电压为2.5V,电流表读数是0.24A,算出灯的额定功率为0.6W.根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系,灯泡的实际功率越大,灯的亮度越高.考点:测小灯泡的功率3.在用电压表、电流表测量小灯泡电功率的实验中,灯泡上标有“2.5V”的字样.(1)测量小灯泡电功率的实验的原理是______________;小张根据电路图连接如图甲所示的实验电路,小王检查后发现有一根导线连接有错误,请你在这根导线上打“×”,并用笔画线代表导线,画出正确的连线。

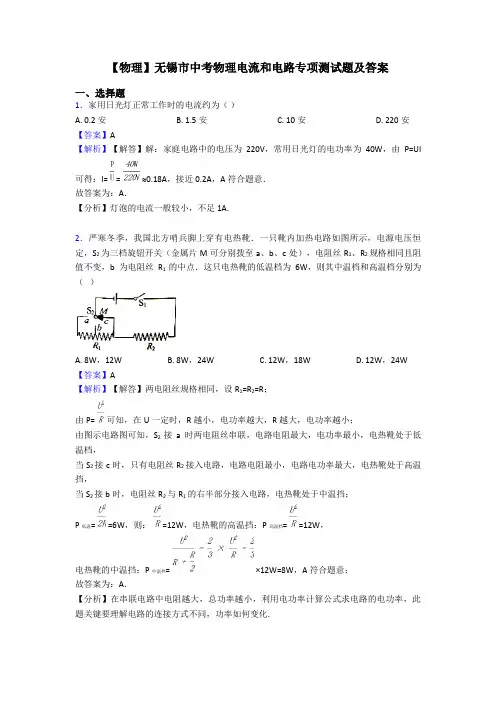

【物理】无锡市中考物理电流和电路专项测试题及答案一、选择题1.家用日光灯正常工作时的电流约为()A. 0.2安B. 1.5安C. 10安D. 220安【答案】A【解析】【解答】解:家庭电路中的电压为220V,常用日光灯的电功率为40W,由P=UI可得:I= = ≈0.18A,接近0.2A,A符合题意.故答案为:A.【分析】灯泡的电流一般较小,不足1A.2.严寒冬季,我国北方哨兵脚上穿有电热靴.一只靴内加热电路如图所示,电源电压恒定,S2为三档旋钮开关(金属片M可分别拨至a、b、c处),电阻丝R1、R2规格相同且阻值不变,b为电阻丝R1的中点.这只电热靴的低温档为6W,则其中温档和高温档分别为()A. 8W,12WB. 8W,24WC. 12W,18WD. 12W,24W 【答案】A【解析】【解答】两电阻丝规格相同,设R1=R2=R;由P= 可知,在U一定时,R越小,电功率越大,R越大,电功率越小;由图示电路图可知,S2接a时两电阻丝串联,电路电阻最大,电功率最小,电热靴处于低温档,当S2接c时,只有电阻丝R2接入电路,电路电阻最小,电路电功率最大,电热靴处于高温挡,当S2接b时,电阻丝R2与R1的右半部分接入电路,电热靴处于中温挡;P低温= =6W,则: =12W,电热靴的高温挡:P高温档= =12W,电热靴的中温挡:P中温挡= ×12W=8W,A符合题意;故答案为:A.【分析】在串联电路中电阻越大,总功率越小,利用电功率计算公式求电路的电功率,此题关键要理解电路的连接方式不同,功率如何变化.3.如图所示的电路中,闭合开关S后,下列说法中正确的是()A. 灯L1和L2并联,电流表测的是L1支路的电流B. 灯L1和L2并联,电压表测的是电源电压C. 灯L1和L2串联,电压表测的是L1两端的电压D. 灯L1和L2串联,电压表测的是L2两端的电压【答案】C【解析】【解答】解:AB、可知,闭合开关S后,电流只有一条路径,因此,电路总体为串联,故AB错误;CD、灯L1和L2串联,电流表测串联电路的电流,电压表并联在灯L1两端,所以测的是L1两端的电压,故C正确、D错误.故选C.【分析】电路元件的连接有串联和并联两种方式,串联电路只有一条电流路径,并联电路电流有多条路径.明确了串并联,然后再根据电流表与用电器串联,电压表与被测用电器并联来进一步判断其测量对象.4.轿车装有日间行车灯后可提高行车的安全性。

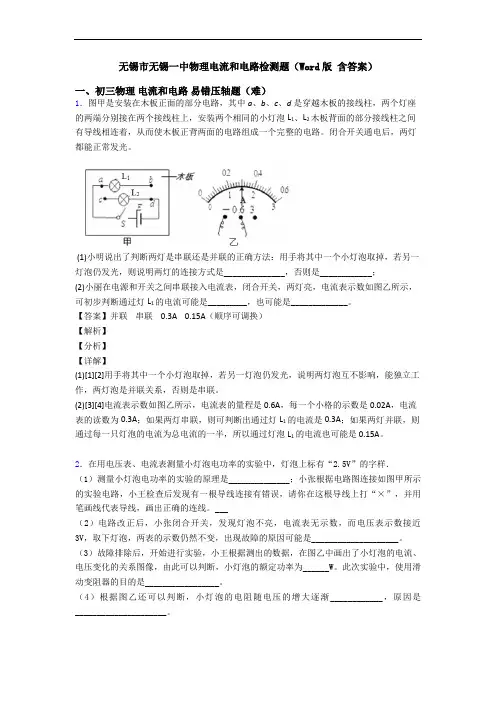

无锡市无锡一中物理电流和电路检测题(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.图甲是安装在木板正面的部分电路,其中a、b、c、d是穿越木板的接线柱,两个灯座的两端分别接在两个接线柱上,安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着,从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后,两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法:用手将其中一个小灯泡取掉,若另一灯泡仍发光,则说明两灯的连接方式是______________,否则是____________;(2)小丽在电源和开关之间串联接入电流表,闭合开关,两灯亮,电流表示数如图乙所示,可初步判断通过灯L1的电流可能是_________,也可能是_____________。
【答案】并联串联 0.3A 0.15A(顺序可调换)【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉,若另一灯泡仍发光,说明两灯泡互不影响,能独立工作,两灯泡是并联关系,否则是串联。
(2)[3][4]电流表示数如图乙所示,电流表的量程是0.6A,每一个小格的示数是0.02A,电流表的读数为0.3A;如果两灯串联,则可判断出通过灯L1的电流是0.3A;如果两灯并联,则通过每一只灯泡的电流为总电流的一半,所以通过灯泡L1的电流也可能是0.15A。
2.在用电压表、电流表测量小灯泡电功率的实验中,灯泡上标有“2.5V”的字样.(1)测量小灯泡电功率的实验的原理是______________;小张根据电路图连接如图甲所示的实验电路,小王检查后发现有一根导线连接有错误,请你在这根导线上打“×”,并用笔画线代表导线,画出正确的连线。
___(2)电路改正后,小张闭合开关,发现灯泡不亮,电流表无示数,而电压表示数接近3V,取下灯泡,两表的示数仍然不变,出现故障的原因可能是____________________。
一、选择题1.小明在研究并联电路电流特点时,根据如图所示电路图连接好电路,并闭合开关S和S1。
当他再闭合开关S2时,电流表示数变化正确的是(电源电压不变)()A.A1示数变大B.A1示数变小C.A2示数变大D.A2示数变小2.关于静电现象,下列说法正确的是()A.细绳悬挂的两个轻质泡沫小球相互吸引,则两小球一定带有异种电荷B.丝绸摩擦过的玻璃棒会带上正电荷,在这个过程中丝绸会失去电子C.验电器是利用了同种电荷相互排斥、异种电荷相互吸引的原理制成的D.摩擦后的气球能够吸引细水流,是因为带电体具有吸引轻小物体的性质3.如图所示的电路,开关S1、S2和S3原来都是断开的,要使灯L1、L2组成并联电路,应闭合的开关是()A.S1、S2B.S1、S3C.S2、S3D.S1、S2、S34.如图为自动电压力锅的内部电路图,当自动电压力锅压强过大或温度过高时,发热器都会停止工作。
压强过大时开关K过压自动断开,温度过高时开关K过热自动断开。
下列图中能正确反映自动电压力锅内部电路的是()A.B.C.D.5.小华的爸爸新买了辆汽车,新汽车有一项功能是如果驾驶员忘记锁车且离开一定距离后,那么车会自动报警。
当驾驶员离开车辆一定距离且未锁车时(开关S1闭合),蜂鸣器响起,提醒驾驶员锁车;当锁好车后(开关S2断开),蜂鸣器停止发声。
则以下四幅图中符合要求的是()A.B.C.D.6.将电阻R1、R2同时接入电路中,用电流表测得电路各处电流都相等,则两电阻()A.一定串联B.一定并联C.可能串联,也可能并联D.以上说法都不正确7.关于静电现象,下列说法正确的是()A.运送燃油的卡车后常拖一根接地的铁链,这是为了好看B.用带正电的小球甲靠近小球乙,若相互吸引,则乙球一定带负电C.用塑料梳子梳干燥的头发,会越梳越蓬松D.用毛皮摩擦过的橡胶棒带负电,是因为摩擦创造了负电荷8.如图所示电路,电源电压恒定,各元件位置不变。
下列说法正确的是()A.只闭合开关S时,灯L1与L2串联,电流表A1可测出通过灯L1的电流B.只闭合开关S时,只有灯L1工作,电压表无示数C.闭合开关S、S1时,电压表能测出L2两端电压,不能测出L1两端电压D.闭合开关S、S1时,若灯L2短路,灯L1仍然能继续工作9.下列操作能使图中的小灯泡1L和2L组成串联电路的是()A.闭合开关1S、2S和3S B.只闭合开关1S和2SC.只闭合开关2S和3S D.只闭合开关3S10.图示的电路中,电流表测量的是()A.通过灯 L1的电流B.通过灯 L2的电流C.通过灯 L3的电流D.通过灯 L1和灯 L2的电流之和11.如图所示,下列说法正确的是()①只闭合S1时,R1、R2串联②只闭合S3时,R1、R2串联③只闭合S2、S3时,电源短路④只闭合S1、S2时,R1、R2并联A.只有②④正确B.只有①②正确C.只有②③④正确D.只有①②③正确12.如图所示,两个相同的验电器A和B,A与丝绸摩擦过的玻璃棒接触带电,再用C棒去同时接触两验电器的金属球,发现A的金属箔片张角变小,B的金属箔片张角变大。

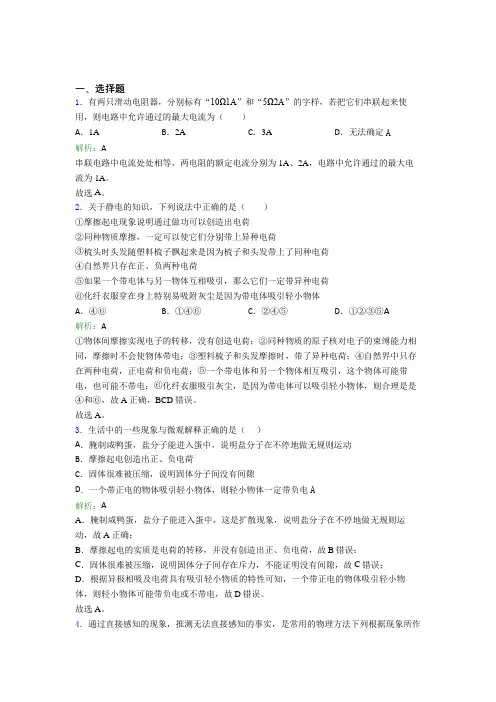

一、选择题1.有两只滑动电阻器,分别标有“10Ω1A”和“5Ω2A”的字样,若把它们串联起来使用,则电路中允许通过的最大电流为()A.1A B.2A C.3A D.无法确定A解析:A串联电路中电流处处相等,两电阻的额定电流分别为1A、2A,电路中允许通过的最大电流为1A。
故选A。
2.关于静电的知识,下列说法中正确的是()①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦,一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引,那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A.④⑥B.①④⑥C.②④⑤D.①②③⑤A解析:A①物体间摩擦实现电子的转移,没有创造电荷;②同种物质的原子核对电子的束缚能力相同,摩擦时不会使物体带电;③塑料梳子和头发摩擦时,带了异种电荷;④自然界中只存在两种电荷,正电荷和负电荷;⑤一个带电体和另一个物体相互吸引,这个物体可能带电,也可能不带电;⑥化纤衣服吸引灰尘,是因为带电体可以吸引轻小物体,则合理是是④和⑥,故A正确,BCD错误。
故选A。
3.生活中的一些现象与微观解释正确的是()A.腌制咸鸭蛋,盐分子能进入蛋中,说明盐分子在不停地做无规则运动B.摩擦起电创造出正、负电荷C.固体很难被压缩,说明固体分子间没有间隙D.一个带正电的物体吸引轻小物体,则轻小物体一定带负电A解析:AA.腌制咸鸭蛋,盐分子能进入蛋中,这是扩散现象,说明盐分子在不停地做无规则运动,故A正确;B.摩擦起电的实质是电荷的转移,并没有创造出正、负电荷,故B错误;C.固体很难被压缩,说明固体分子间存在斥力,不能证明没有间隙,故C错误;D.根据异极相吸及电荷具有吸引轻小物质的特性可知,一个带正电的物体吸引轻小物体,则轻小物体可能带负电或不带电,故D错误。
故选A。
4.通过直接感知的现象,推测无法直接感知的事实,是常用的物理方法下列根据现象所作出的推测不符合事实的是()A.“清晨,树叶上的露珠看起来呈球状”推测分子之间存在引力B.“墨水在热水中比在凉水中扩散得快”推测温度越高,分子的热运动越剧烈C.“街边的路灯同时亮、灭”推测路灯是串联的D.“电路中的灯泡发光”推测电路中有电流C解析:CA.分子之间既有引力又有斥力,清晨树叶上的露珠看起来呈球状,这说明水分子之间的距离较大,作用力表现为引力,所以露珠看起来呈球状,故A不符合题意;B.分子的无规则运动又叫热运动,物体温度越高,分子的无规则运动越剧烈,所以墨水在温水中比在冷水中扩散快,说明分子运动的快慢与物体的温度有关,故B不符合题意;C.同时亮灭,是因为开关放在了干路上,并不代表路灯是串联的,如果是串联的,将会导致一盏路灯灯丝断了以后整条路一起灭,故C符合题意;D.电路中小灯泡能发光的原因是有电流通过灯丝,故D不符合题意。

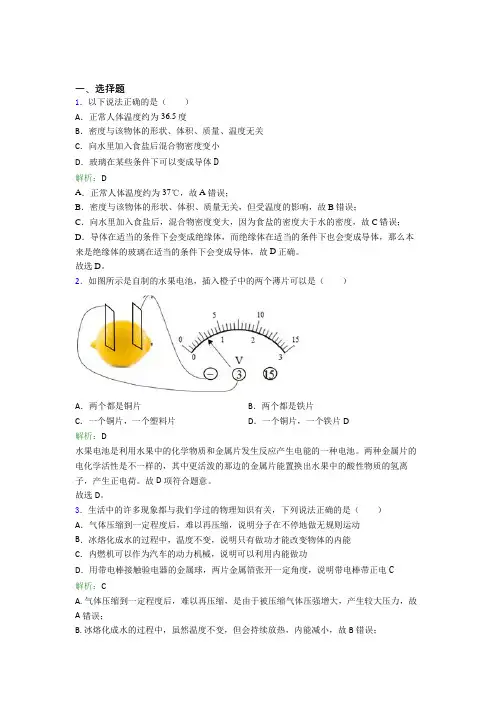

一、选择题1.以下说法正确的是()A.正常人体温度约为36.5度B.密度与该物体的形状、体积、质量、温度无关C.向水里加入食盐后混合物密度变小D.玻璃在某些条件下可以变成导体D解析:DA.正常人体温度约为37℃,故A错误;B.密度与该物体的形状、体积、质量无关,但受温度的影响,故B错误;C.向水里加入食盐后,混合物密度变大,因为食盐的密度大于水的密度,故C错误;D.导体在适当的条件下会变成绝缘体,而绝缘体在适当的条件下也会变成导体,那么本来是绝缘体的玻璃在适当的条件下会变成导体,故D正确。
故选D。
2.如图所示是自制的水果电池,插入橙子中的两个薄片可以是()A.两个都是铜片B.两个都是铁片C.一个铜片,一个塑料片D.一个铜片,一个铁片D解析:D水果电池是利用水果中的化学物质和金属片发生反应产生电能的一种电池。
两种金属片的电化学活性是不一样的,其中更活泼的那边的金属片能置换出水果中的酸性物质的氢离子,产生正电荷。
故D项符合题意。
故选D。
3.生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是()A.气体压缩到一定程度后,难以再压缩,说明分子在不停地做无规则运动B.冰熔化成水的过程中,温度不变,说明只有做功才能改变物体的内能C.内燃机可以作为汽车的动力机械,说明可以利用内能做功D.用带电棒接触验电器的金属球,两片金属箔张开一定角度,说明带电棒带正电C解析:CA. 气体压缩到一定程度后,难以再压缩,是由于被压缩气体压强增大,产生较大压力,故A错误;B. 冰熔化成水的过程中,虽然温度不变,但会持续放热,内能减小,故B错误;C. 内燃机是将燃料的内能转化为机械能,能说明可以利用内能做功,故C正确;D. 验电器金属箔分开是由于同种电荷相互排斥,不能用于判断电荷正负,故D错误。
故选C。
4.图甲的电路中,闭合开关S,若两电流表的指针均指在图乙的位置,则通过灯L1和L2的电流大小分别是()A.1.8A 0.36A B.1.44A 0.36AC.0.36A 1.8A D.0.36A 1.44A B解析:B开关闭合后,两灯并联,电流表A1测量干路电流,电流表A2测量R2支路电流,由并联电路分流特性可知表A1选用大量程,示数为1.8A;表A2选用小量程,示数为0.36A;则通过灯L2的电流大小为0.36A,通过灯L1的电流大小为121.8A0.36A 1.44AI I I=-=-=故选B。
一、选择题1.如图所示,一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时,吸管发生了转动。
则吸管A端的带电性质正确的是()A.若相互吸引,一定带负电B.若相互吸引,一定带正电C.若相互排斥,一定带正电D.若相互排斥,一定带负电2.如图所示,干燥的天气里,用塑料梳子梳头,头发会随着梳子飘起来,而且会变得蓬松。
下列说法正确的是()A.梳子梳头后,梳子带电而头发不带电B.梳子与头发摩擦的过程中创造了电荷C.头发变得蓬松是因为带上同种电荷而互相排斥D.头发变得蓬松是因为带上异种电荷而互相吸引3.在探究电路的电流规律实验时用了图中的某个电路,L1和L2规格相同,L3与L1规格不同,电流表的读数分别为A1为0.3A,A2为0.15A,A3为0.45A。
测量时的电路图应是()A.B.C.D.4.两只不同规格的灯泡按如图方式连接,将开关S1和S2闭合,两灯都发光,则()A.两灯泡是串联的B.电流表A2测灯泡L2的电流C.电流表A1的示数比A2的示数大D.将2S打开,两灯都会熄灭5.在击剑比赛中,当甲方的剑击中乙方的导电服时,相当于闭合开关S甲,乙方的指示灯L 乙就会亮;当乙方的剑击中甲方时,相当于闭合开关S乙,甲方的指示灯L甲就会亮;双方同时击中对方时,双方的指示灯都亮。
下列四个选项图中符合这种原理的电路是()A.B.C.D.6.下列操作能使图中的小灯泡1L和2L组成串联电路的是()A.闭合开关1S、2S和3S B.只闭合开关1S和2SC .只闭合开关2S 和3SD .只闭合开关3S7.如图电路中两个小灯泡阻值不相等。
现研究该电路中的电流关系,用电流表测出通过A 、B 、C 三点的电流分别为A I 、B I 、C I 。
关于它们之间的大小关系,正确的是( )A .ABC I I I ==B .A BC I I I >= C .A B C I I I =+D .A B C I I I << 8.下列物体通常情况下都属于导体的是( )A .汽油和盐水B .铅笔芯和橡皮C .瓷碗和塑料尺D .人体和大地 9.如图所示,用头发摩擦过的塑料直尺去接触验电器金属球,发现验电器的箔片张开,下列说法合理的是( )A .验电器的甲、乙、丙部分都是导体B .金属箔带有异种电荷C .箔片张开说明塑料直尺导电D .摩擦起电是因为电子发生了转移10.如图甲所示,验电器A 带负电,B 不带电。
一、选择题1.如图所示,干燥的天气里,用塑料梳子梳头,头发会随着梳子飘起来,而且会变得蓬松。
下列说法正确的是()A.梳子梳头后,梳子带电而头发不带电B.梳子与头发摩擦的过程中创造了电荷C.头发变得蓬松是因为带上同种电荷而互相排斥D.头发变得蓬松是因为带上异种电荷而互相吸引2.有两只滑动电阻器,分别标有“10Ω1A”和“5Ω2A”的字样,若把它们串联起来使用,则电路中允许通过的最大电流为()A.1A B.2A C.3A D.无法确定3.如图所示,用丝绸摩擦过的玻璃棒接触验电器的金属球,金属箔张开。
在这个过程中()A.金属箔上产生了电荷B.玻璃棒带正电,验电器带负电C.金属箔张开是因为同种电荷相互排斥D.金属箔张开瞬间,电流方向是由金属箔到玻璃棒4.壁挂式拿起即亮手电筒的实物及结构示意图如图所示,手电筒插入基座不亮,拔离即亮。
该手电筒的工作电路图是()A.B.C.D.5.如图所示,电动独轮车是新一代化步工具,它体形小巧、携带方便,而且依靠电力驱动,低碳环保,越来越受到年轻人的喜爱。
某品牌独轮车工作原理:当电源开关S1闭合时指示灯亮起,人站在独轮车上开关S2自动闭合,电动机才能启动,开始运动。
下列电路设计符合上述要求的是()A.B.C.D.6.电动自行车的两只手柄中,分别装有开关S1和S2,行驶中使用任何一只手柄刹车时,该手柄的开关就会立即断开,电动机停止工作。
从而起到减速刹车的作用。
如图所示的四个电路图中符合上述要求的是()A.B.C.D.7.如图所示是一个有盖的木盒,电路的部分连接情况隐藏在盒内。
闭合开关时,两只灯泡都亮了,断开开关时,两只灯泡都熄灭。
现在有以下4种操作:(1)拧下灯泡L1;(2)拆除导线a;(3)拧下灯泡L2;(4)拆除导线b。
其中2种操作均可判断灯泡连接方式的为()A.(1)(2)B.(1)(3)C.(2)(3)D.(2)(4)8.当一个带电体靠近导体时,由于电荷间相互吸引或排斥,导体中的自由电荷便会趋向或远离带电体,使导体靠近带电体的一端带异种电荷,远离带电体的一端带同种电荷,这种现象叫做静电感应。
【物理】无锡市电流和电路检测试卷(解析版)一、选择题1.如图所示电路中,甲、乙两处分别接人电流表或电压表。
当s闭合后,为使两灯均能发光,则()A. 甲接电流表,乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表,乙接电流表【答案】 A【解析】【解答】根据电路图,当开关闭合两灯都发光时,经过右侧灯泡的电流经过甲表,甲表是电流表,乙表是电压表,A符合题意,BCD不符合题意。
故答案为:A.【分析】根据电路图中有电流经过电路是并联电路,再根据电表的使用特点判断相应的电表。
2.下列物理量的估计最接近实际的是()A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解:A、家用电冰箱间歇性工作,每日耗电约为1kW•h,符合题意;故A 正确; B、家用空调的额定功率约为1000W;故B错误;C、电动自行车的电瓶电压约48V;故C错误;D、家用洗衣机的额定电流约2A;故D错误;故选A.【分析】首先要对选项中涉及的几种物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案.3.如图所示的电路中,当S1、S2都闭合时,则()A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时,L1、L2并联.故答案为:B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡,通过两个灯泡后汇合再回到负极.再结合并联电路(把电路元件并列地连接起来的电路,叫并联)的概念即可得解.4.图所示的电路中a、b是电表,闭合开关要使电灯发光,则:()A. a、b都是电流表B. a、b都是电压表C. a是电流表,b是电压表D. a是电压表,b 是电流表【答案】 C5.如图所示的电路,若想让两灯组成并联电路,需要闭合的开关是()A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路,电流应分别经过L1和L2两灯,故应闭合开关S2、S3,断开开关S1,C符合题意.故答案为:C.【分析】串联的特点是各电路元件顺次连接,并联电路是用电器分别连接在电路两端.6.下列各电路中,闭合开关,两个灯泡不能都发光的电路是()A. B.C. D.【答案】C【解析】【解答】解:A、由图示电路图可知,两灯泡并联,闭合开关,两灯泡都发光,故A错误;B、由图示电路图可知,两灯泡串联,闭合开关,两灯泡都发光,故B错误;C、由图示电路图可知,闭合开关,灯L2发光,灯L1被短路,L1不能发光,即两个灯泡不能都发光,故C正确;D、由图示电路图可知,闭合开关,两灯泡并联接入电路,两灯泡都发光,故D错误;故选C.【分析】灯泡所在电路是通路时灯泡发光,如果灯泡所在电路是断路或灯泡被短路,则灯泡不发光,分析图示电路图,然后答题.7.某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。
【物理】无锡市物理电流和电路专项测试卷(解析版)一、选择题1.小明对十字路口的交通信号灯进行观察,画出下列四种电路图,你认为可行的是()A. B. C. D.【答案】 C【解析】【解答】解:十字路口的交通信号灯,红绿黄信号灯是单独工作的,则三种灯是并联的,三种灯不会同时亮,所以三个灯的支路上各有一个开关,整个电路还有一个总开关,C符合题意。
故答案为:C。
【分析】设计电路时一般可以从以下几个方面考虑:首先判断用电器的连接方式,根据用电器是否同时工作基本上可以确定连接方式,其次根据开关在电路中的作用确定开关的位置,最后补全电源和导线完成一个完整的电路;用电器如果可以不同时工作,电路大多数为并联.2.如图所示,图中两灯规格不同,能测出通过灯L1电流的电路是()A. B. C. D.【答案】 D【解析】【解答】解:A、图中电流表与灯L1串联,但其正负接线柱接反了,A不符合题意;B、图中电流表与灯L2串联,且电流正进负出,能正确测出通过灯L2的电流,B不符合题意;C、图中电流表接在干路上,且电流正进负出,测量的是干路电流,C不符合题意。
D、图中电路为并联电路,两个电流表分别测出干路和支路电流,相减得出L1电流,D符合题意;故答案为:D。
【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3.如图所示,两个小灯泡L1、L2串联,闭合开关S,L1发光,L2不发光.发生这一现象的原因,不可能的是()A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解:A、若电源电压较低,若两个灯泡的规格不同,R2的电阻较小,由P=I2R,电流相同的情况下,其电功率会太小而不发光,只有L1发光,A可能;B、两灯串联,若L2发生断路,则L1也不能发光,所以B不可能;C、L2发生短路,则L2不能工作,L1仍能够发光,C可能;D、若L2的实际功率很小,则L2不发光,L1可能发光,D可能.故选B.【分析】串联电路的特点:串联电路中,电流只有一条路径,各用电器互相影响,用电器不发光,可能是断路、短路或实际功率太小,根据实际情况分析具体原因.4.下列各电路中,闭合开关,两个灯泡不能都发光的电路是()A. B.C. D.【答案】C【解析】【解答】解:A、由图示电路图可知,两灯泡并联,闭合开关,两灯泡都发光,故A错误;B、由图示电路图可知,两灯泡串联,闭合开关,两灯泡都发光,故B错误;C、由图示电路图可知,闭合开关,灯L2发光,灯L1被短路,L1不能发光,即两个灯泡不能都发光,故C正确;D、由图示电路图可知,闭合开关,两灯泡并联接入电路,两灯泡都发光,故D错误;故选C.【分析】灯泡所在电路是通路时灯泡发光,如果灯泡所在电路是断路或灯泡被短路,则灯泡不发光,分析图示电路图,然后答题.5.关于电路,下列说法中错误的是()A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置【答案】 D【解析】【解答】解:A、电源的作用是提供电能;A符合题意,不符合题意;B、开关的作用是控制电路通断,控制输送电能的,B符合题意,不符合题意;C、将电源的正、负极直接用导线连接在一起的电路称为短路,C符合题意,不符合题意;D、用电器的作用是消耗电能,将电能转化成其他形式的能;D不符合题意,符合题意。
一、选择题1.壁挂式拿起即亮手电筒的实物及结构示意图如图所示,手电筒插入基座不亮,拔离即亮。
该手电筒的工作电路图是()A.B.C.D.2.如图所示的电路,开关S1、S2和S3原来都是断开的,要使灯L1、L2组成并联电路,应闭合的开关是()A.S1、S2B.S1、S3C.S2、S3D.S1、S2、S33.如图所示,电动独轮车是新一代化步工具,它体形小巧、携带方便,而且依靠电力驱动,低碳环保,越来越受到年轻人的喜爱。
某品牌独轮车工作原理:当电源开关S1闭合时指示灯亮起,人站在独轮车上开关S2自动闭合,电动机才能启动,开始运动。
下列电路设计符合上述要求的是()A.B.C.D.4.酸甜多汁的水果不仅可以为我们的身体提供能量,还可以发电呢!如图所示,几只水果提供的电力足以点亮一排发光二极管!关于这个电路说法正确的是()A.水果电池将化学能转化成内能B.水果的作用是给电路提供电压C.水果在这里扮演了“用电器”的角色D.此时电路中的发光二极管即为电源5.下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实,其中合理的是()A.现象:街边的路灯同时亮、灭推测:路灯一定是串联的B.现象:工业园区上空迷漫着大量粉尘推测:分子在永不停息地运动C.现象:轻质小球a、b靠近时相互吸引推测:a、b两球一定带异种电荷D.现象:某电路中两灯泡两端的电压相等推测:灯泡可能串联,也可能并联6.关于静电的知识,下列说法中正确的是()①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦,一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引,那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A.④⑥B.①④⑥C.②④⑤D.①②③⑤7.进入某档案馆的保密室有下列要求:甲、乙、丙3位资料员必须同时用各自的钥匙(开关S1、S2、S3表示3位资料员各自的钥匙)使灯亮才能进入保密室。
一、选择题1.如图所示,一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时,吸管发生了转动。
则吸管A端的带电性质正确的是()A.若相互吸引,一定带负电B.若相互吸引,一定带正电C.若相互排斥,一定带正电D.若相互排斥,一定带负电D解析:D带负电的橡胶棒靠近轻细吸管A,若相互吸引,则A可能带正电,因为异种电荷相互吸引;也有可能不带电,因为带电体能吸引较小物体;若相互排斥,则A一定带负电,因为同种电荷相互排斥。
故ABC错误,D正确。
故选D。
2.如图所示的电路,开关S1、S2和S3原来都是断开的,要使灯L1、L2组成并联电路,应闭合的开关是()A.S1、S2B.S1、S3C.S2、S3D.S1、S2、S3B解析:BA.闭合S1、S2,电源短路,故A不符合题意;B.闭合S1、S3,电流分别经过灯L1、L2流回电源负极,两灯并联,故B符合题意;C.闭合S2、S3,灯L1被短路,此时电路为L2的简单电路,故C不符合题意;D.闭合S1、S2、S3,电源短路,故D不符合题意。
故选B。
3.如图所示的电路中,电源电压不变,闭合开关S1、S2,小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是()A.电流表测量干路中的电流B.断开开关S2时,电流表示数不变C.开关S2短路,电源也被短路D.断开开关S2时,电流表示数减小B解析:BA.电流表在支路上,测量灯泡L1的电流,故A选项错误;B.断开开关S2时,灯泡L1两端的电压不变,电阻不变,故电流表的示数不变,故B选项正确;C.开关S2短路,只是开关S2没有用处,不能控制电路,该支路还有灯泡L2,故不会短路,故C选项错误;D.由B选项可知,断开开关S2时,电流表示数不变,故D选项错误。
故选B。
4.如图所示是一个有盖的木盒,电路的部分连接情况隐藏在盒内。
闭合开关时,两只灯泡都亮了,断开开关时,两只灯泡都熄灭。
现在有以下4种操作:(1)拧下灯泡L1;(2)拆除导线a;(3)拧下灯泡L2;(4)拆除导线b。
【专项习题】无锡九年级物理电流和电路专项测试(含答案解析)一、选择题1.下列估测符合实际的是()A. 物理课本的长度大约在40 cm~45 cm之间B. 人感觉最舒适的温度大约在30℃~33℃之间C. 成年人正常步行的速度大约在1 m/s~1.3 m/s之间D. 教室里一盏日光灯正常发光时的电流大约在5 A~6 A之间【答案】 C【解析】【解答】A、中学生伸开手掌,大拇指指尖到中指指尖的距离大约18cm,物理课本的长度略大于18cm,在26cm左右.故A不符合题意;B、人体正常体温在37℃左右,感觉舒适的温度在23℃左右.故B不符合题意;C、成年人步行的速度在4.5km/h=4.5× m/s=1.25m/s左右.故C符合题意;D、教室中日光灯的额定功率在40W左右,正常发光的电流在I= ≈0.2A左右.故D不符合题意.故答案为:C.【分析】根据日常生活中物体的长度、温度、速度和电流大小进行估测,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案.2.利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究:⑴物质导电性;⑵电动机转向;⑶电磁感应;⑷电阻与长度的关系.能够完成的实验个数有()A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验(1);由干电池、导线和电动机可完成实验(2);由导线、小灯泡和电动机可完成实验(3);由干电池、导线、小灯泡和铅笔芯可完成实验(4);D符合题意.故答案为:D.【分析】选择不同的材料可以进行相应的实验,可以完成导体和绝缘体的区别,电阻影响因素的实验,可以探究电动机的转向和电磁感应的特点.3.交通法规定,不但司机要系安全带,副驾驶也应该系安全带.假设驾驶员和副驾驶的安全带分别对应开关S1和S2,系好安全带,相当于闭合开关,且只有当两人都系好安全带时,才会指示灯熄灭,提示音消失.符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求,当开关闭合时,灯泡不亮,电铃不响,则开关和用电器并联,为了电路不出现电源短路,则电路中要有电阻保护电路,C符合题意。
无锡物理电流和电路单元测试卷(解析版)一、初三物理电流和电路易错压轴题(难)1.有一阻值恒定的电阻元件,额定功率P额=6W,额定电压在10V~19V之间.若要正确使用该元件,应先知道其额定电压.实验室里有如下器材:一个蓄电池(电压约为6V)、一个电流表(量程:0~0.6A和0~3A)、一个定值电阻R0=10Ω,两个单刀开关、导线若干.请你用上述器材测出该元件的额定电压.(1)猜想与假设:根据欧姆定律I=U/R,电功率P=UI,只要我们测出元件电阻的阻值,进而就可计算出其额定电压.(2)设计实验:a.该元件的额定电流不超过___A.为提高测量的精确度,电流表应选量程_____A.b.根据实验器材请把你设计的电路图画在方框中.___________(3)进行实验:请按照你设计的电路图补全以下实验步骤,并写出测量的物理量及其对应的符号.a.连接电路;b._______________________;c._______________________________;d.断开开关,整理器材.(4)用测量的物理量和已知物理量的符号表示出额定电压:U额=_________________.【答案】0.6 0~0.6A 闭合S1,断开S2,记下电流表示数I1闭合S1和S2,记下电流表示数I21021P I RI I额【解析】试题分析:(2)①由题意知电阻元件的额定功率为P额=6W,假设额定电压最小为U min=10V,则额定电流最大为I=P额/U min=6W/10V=0.6A,所以电流表的量程选0~0.6A;②将电阻元件与R0并联,两个开关一个连在干路上、一个连在其中的一条支路上,电流表测量干路电流,如图所示.(3)实验步骤:b、闭合S1,断开S2,记下电流表示数I1;则电源电压为U=I1R0.c、闭合S1和S2,记下电流表示数I2;即为干路电流.(4)只闭合S1时,仅R0接入电路,通过R0的电流为I1,则电源电压为U=I1R0①;当开关都闭合时,R0与R1并联接在同一电源上,通过R0的电流不变为I1,则通过R1的电流I R1=I2﹣I1,U= I R1R1=(I2﹣I1)R1②;由①②得,则.考点:额定电压测量实验探究过程2..离渠边不同距离处水流速度相等吗,小科想到顺水漂流的乒乓球速度与水流速度相等,于是进行了如下实验:选一段流速稳定、宽为2m 的水平水渠为实验场地,如图甲所示,在A 1A 2连线上,同一时间把11个乒乓球等间距地轻轻放入水中,并开始汁时,t =5s 时测得实验数据如下表:离渠中心线距离r /m0.1 0.20 0.40 0.60 0.80 1.00 乒乓球移动距离S /m 1.00 0.960.84 0.64 0.38 几乎为0 水流速度/m·s -10.200 0.192 0.168 0.128 0.076 几乎为0(1)分析数据可以得出:离渠中心线距离r 越大,水流速度v ____________.(2)为了得出v 与r 的定量关系,小科根据上表数据绘制v 一r 2图线如图乙,据此图可得到v 与r 的关系式是v =____________.(3)图丙是该段水渠的横截面示意图.假如上述结论同样适用于水下,则实验时图丙中同一深度的B 、C 两点处的压强大小关系为P 8__________P C .(4)上《电流》一课时,老师常用水的流量和水流来类比电量和电流.理想水渠交叉点上,单位时间内流入的总水量等于流出的总水量,同理,在电路的某连接处,流入的电流总和等于流出的电流总和.图丁是某实验电路的一部分,电流表的示数为__________A ,若通过导线 ab 电流为0.6A ,请分析通过导线cd 的电流大小及方向.【答案】(1)越小;(2)22220.20.20.21/r r m s m m ⎛⎫-⨯=- ⎪⎝⎭()01r m ≤≤;(3)<;(4)0.46;若①当ab 中的电流是从a 到b 时,电路图如图所示:此时,I cd =0.6A+0.46A=1.04A ,电流方向是从d 到c ;②当ab 中的电流是从b 到a 时,电路图如图所示:此时,I cd =0.6A-0.46A=0.14A ,电流方向是从c 到d.【解析】试题分析:(1)观察实验记录数据可知,离渠中心线距离r 越大,水流速度v 越小;(2)观察乙表可知,速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭; (3)因为水在流动,流体压强的特点是:流速大的地方压强小,流速小的地方压强大,可知:因为B A v v >,所以B A p p <;(4)电流表使用的是0-0.6A 的量程,分度值是0.02A ,因此电流表的示数为0.46A ;若Iab=0.6A 时,电路分为两种情况,因为电流表的正确接法是电流从正接线柱流入,负接线柱流出,因此,若①当ab 中的电流是从a 到b 时,电路图如图所示:此时,I cd =0.6A+0.46A=1.04A ,电流方向是从d 到c ;②当ab 中的电流是从b 到a 时,电路图如图所示:此时,I cd =0.6A-0.46A=0.14A ,电流方向是从c 到d.考点:流体压强与流速的关系;电流和电流表;并联电路中电流的规律.3.实验室备有下列器材:A .待测定值电阻R x :阻值在49~52Ω之间B .滑动变阻器:最大阻值如图甲C .滑动变阻器:最大阻值如图乙D.定值电阻R0:阻值20ΩE.电压表V:测量范围0~3VF.电源E:电源电压恒为4.5VG.单刀双掷开关(双向开关)S及导线若干为了较精确地测出待测电阻R x的电阻,小明设计了图丙所示的电路.(1)在小明设计的电路中,滑动变阻器应选________(填器材前面的序号字母).(2)小明在实验中的主要操作步骤及记录的数据是:Ⅰ.将开关S掷向1,由________(填“a至b”或“b至a”)移动滑动变阻器的滑片P 至某一位置,读出V表的示数为2.5V;Ⅱ.保持滑动变阻器滑片P的位置不变,将开关S掷向2,读出V表的示数为1.5V.根据小明的测量数据可以得到待测电阻的阻值R x=________Ω.【答案】C b至a 50【解析】【分析】【详解】(1)根据串联电路的分压特点可知,若接最大阻值为20Ω的滑动变阻器时,根据串联电路电压与与电阻成正比的规律,电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲=>3V,即此滑动变阻器的最大阻值过小,故应选择最大阻值较大的C规格的滑动变阻器.(2)将开关S掷向1时,因开关闭合前,保护电路的滑动变阻器处于最大阻值的b,由b至a移动滑动变阻器的滑片P至某一位置,如下图所示:则,X XXU U UIR R-==,即2.5V 4.5V 2.5VXR R-=﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变,将开关S掷向2时,如下图所示:则000'U U U I R R ==-,即1.5V 4.5V 1.5V 20ΩR=-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得:50ΩX R =.【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压,再与电压表的量程相比较即可选择滑动变阻器的规格;闭合开关前,保护电路的滑动变阻器处于最大阻值处;当开关S 掷向1时,待测电阻与滑动变阻器串联,电压表测待测电阻两端的电压;保持滑动变阻器滑片P 的位置不变,将开关S 掷向2时,定值电阻与滑动变阻器串联,电压表测定值电阻两端的电压,根据串联电路的电流特点和欧姆定律分别得出等式,解等式即可求出待测电阻的阻值.4.为了防止电路中电流过大,发生危险,电路中常常需要安装保险丝.保险丝安装在玻璃管中,称为保险管.实验室有熔断电流分别为1A 和2A 的两种保险管,保险管上印刷的文字已经模糊不清,但小星知道:熔断电流较大的保险丝,其电阻较小,因此,小星设计了如图甲所示实验电路图,想通过比较它们的电阻大小来区别这两种保险管.(1)根据图甲电路图,在图乙的实物图中,用笔代善导线把电路连接完整。
(________)(2)开关闭合前,滑动变阻器的滑片应该移至最_______(选填“左”或“右”端)。
(3)在图甲中,若电压表V 2的读数为2.1V ,电压表V 1读数如图丙所示,则保险管B 两端的电压为_______V.(4)保险管A 的熔断电流为_______A(5)将这两个保险管并联接入某一电路中,当电路中的电流达到_______A 时,保险管将熔断.【答案】左 1.5 2 2.8A【解析】【详解】(1)根据图甲电路图可知,电压表V1测保险管A的电压,电压表V2测两保险管总电压。
再由第(3)小题中“电压表V2的读数为2.1V”可知,两电压表都接小量程。
连接电压表V1“-”接线柱到保险管A左端接线柱、“3”接线柱到保险管A右端接线柱;再连接电压表V2“-”接线柱到保险管B左端接线柱、“3”接线柱到滑动变阻器右下端(或保险管A右端)接线柱。
如图:(2)为保护电路,开关闭合前,滑动变阻器的滑片应该移至阻值最大端。
因滑动变阻器接右下端接线柱,所以滑片移至最左端阻值最大。
(3)电压表V1测保险管A的电压,其分度值为0.1V,则U A=0.6V。
电压表V2测两保险管总电压,即U A+B=2.1V。
则保险管B两端的电压为U B=U A+B-U A=2.1V-0.6V=1.5V。
(4)因U A=0.6V、U B= 1.5V,即U A<U B,由串联电路分压规律可知R A<R B,保险管B的电阻大,熔断电流小,为1A;保险管A的电阻小,熔断电流大,为2A。
(5)由上题可知,R A:R B= U A:U B=0.6V: 1.5V=2:5。
将这两个保险管并联接入某一电路中,电流之比为I A:I B= R B:R A=5:2。
若当保险管A电流达到熔断电流2A时,保险管B电流为I B=25I A=25×2A=0.8A,此时电路总电流达到I=2A+0.8A=2.8A,保险管A刚熔断,保险管B不能熔断;若当保险管B电流达到熔断电流1A时,保险管A电流为I A=52I B=52×1A=2.5A>2A,说明A早已熔断。
综合以上分析可知,将这两个保险管并联接入某一电路中,当电路中的电流达到2.8A时,保险管将熔断。
5.图甲是用伏安法测未知电阻R的实验图。
(1)请用笔画线代替导线,将图甲中实物电路连接完整_____________(2)闭合开关,将滑片P 向左滑动时,此时电压表示数为2.4V ,电流表示数如图乙所示其读数为I =______A ,则未知电阻R = _________ Ω。
