消防泵控制柜接线图、原理图及电路图产品概述1、产品用途:仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如:水泵、风机的电动机或其它设备的电动机。
2、具体规格有:3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式:落地式(标准配电柜)4、备用时间:可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例:KM-YJS/P-15KV A,可变频三相应急电源,输出PWM波,额定适用电机容量15KV A。
KM-YJS/P-15KV A/SHL,互投装置,输出额定容量15KVA。
注:1、KM-YJS/P系列仅用于一对一的拖动电机,KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件,KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1:1即可。
例:负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS,KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明:当三相输入电正常时经整流给逆变器提供直流电,同时充电器对电池组充电;如果当三相输入电停电或者低于380V-15%时,KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时,给予启动信号( 如运行信号、远程控制、消防联动信号),逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动,当其频率达到50HZ后保持正常运行。
手动/自动选择转换开关,在自动位置可进行远程控制和消防联动( DC24)操作,在手动位置可进行本机操作,此时远程控制和消防联动不能进行操作,运行信号和手动或者自动位置消防中心可监控。

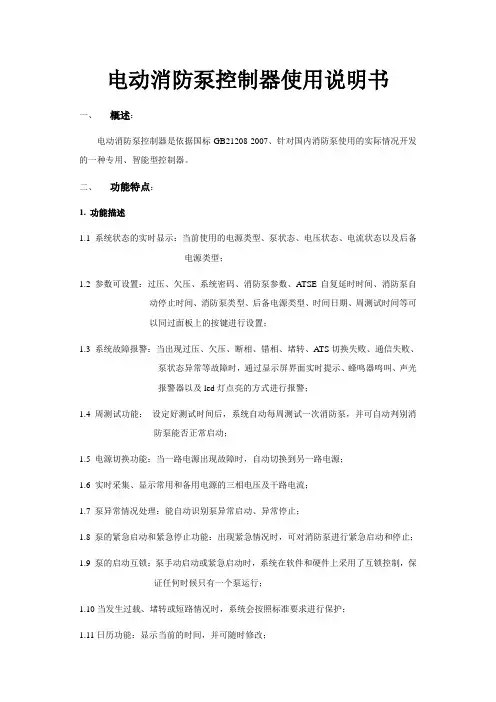

电动消防泵控制器使用说明书一、概述:电动消防泵控制器是依据国标GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。
二、功能特点:1.功能描述1.1 系统状态的实时显示:当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型;1.2 参数可设置:过压、欠压、系统密码、消防泵参数、A TSE自复延时时间、消防泵自动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进行设置;1.3 系统故障报警:当出现过压、欠压、断相、错相、堵转、A TS切换失败、通信失败、泵状态异常等故障时,通过显示屏界面实时提示、蜂鸣器鸣叫、声光报警器以及led灯点亮的方式进行报警;1.4 周测试功能:设定好测试时间后,系统自动每周测试一次消防泵,并可自动判别消防泵能否正常启动;1.5 电源切换功能:当一路电源出现故障时,自动切换到另一路电源;1.6 实时采集、显示常用和备用电源的三相电压及干路电流;1.7 泵异常情况处理:能自动识别泵异常启动、异常停止;1.8 泵的紧急启动和紧急停止功能:出现紧急情况时,可对消防泵进行紧急启动和停止;1.9 泵的启动互锁:泵手动启动或紧急启动时,系统在软件和硬件上采用了互锁控制,保证任何时候只有一个泵运行;1.10当发生过载、堵转或短路情况时,系统会按照标准要求进行保护;1.11日历功能:显示当前的时间,并可随时修改;1.12 具有远程启动和远程报警功能。
1.13 具有软件复位功能;1.13 带有485通信接口,可通过该通信接口对各参数进行设定和修改,也可进行远程监测和控制(此功能有待完善)。
2.特点2.1通过高亮的LED灯显示故障,保证火灾发生时,人能在烟雾中清楚识别;2.2系统操作有A、B两种操作级别,手动和外部操作等A操作级别高于自动操作等B操作级别;2.3控制发电机的继电器与常用电源联锁,保证常用电源出现故障后,系统自动启动发电机;2.4控制器外部装有手柄和按钮,操作人员可以很方便的进行柜外操作;2.5自动定期检测消防泵和线路的好坏,可有效保证火灾发生时不出现泵不能启动的情况;2.6清晰迷离的人机界面,采用192*64大屏幕液晶中文显示,设置参数可以很方便的通过按键进行操作;2.7采用AC23级别的隔离开关,可在柜外进行带电操作;2.8各继电器的输出和开关的接线进行了互锁设计,保证不会同时启动两台消防泵;2.9控制器内采用特种电线进行接线,使控制柜具有体积小、结构紧凑、安装方便、电线使用寿命长等特点;2.10采用电机保护型的断路器,对泵出现的短路故障能进行实时保护;2.11时间日期的设置能自动判断是否越界;2.12柜外装有模拟开关,可方便地演示控制器的电源切换功能;2.13火灾发生时,自动退出测试模式,保证了“消防优先”的原则;2.14大功率消防泵可以采用降压启动的方式,减小泵启动时对电网的冲击;2.15只需简单地更换直接启动或降压启动装置,就可实现消防泵控制器两种启动方式的转换三、主要技术指标:1.符合标准GB16806-2006 消防联动控制系统GB21208-2007 低压开关设备和控制设备-固定式消防泵驱动器的控制器2.设定技术参数说明:ATSE切换延时时间:两路电源均正常时,从备用电源切换到常用电源的延时时间;泵自动停止时间:泵自动运行后,自动停止所需的延时时间;3.主要器件参数4.其他参数工作电源:三相四线制,相电压AC220V MCU控制部分电源功耗:<1W工作温度/存储温度:-5℃~45℃液晶分辨率:192*64防护等级:IP31二次电流输入:5A/2mA四、安装接线:1、安装注意事项1.1电气环境■外部接线时,注意强电信号与弱电信号分开走线;■输入电源的电压波动范围必须小于仪表的容限,尤其是在用户定制电源的情况下;1.2气候环境■周围环境没有滴水,气温不超过-5℃~45℃,且24h内平均温度不超过+35℃;■安装地点海拔不超过2000米;■当水压驱动控制器用于户外时,管道中的水温不低于+4℃;■相对湿度<90%;1.3运输与存储环境■本产品运输时,需在包装条件下进行,运输和拆封过程中不应收到剧烈震动和冲击。
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途:仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如:水泵、风机的电动机或其它设备的电动机。
2、具体规格有:3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KVA等。
3、安装形式:落地式(标准配电柜)4、备用时间:可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例:KM-YJS/P-15KVA,可变频三相应急电源,输出PWM波,额定适用电机容量15KVA。
KM-YJS/P-15KVA/SHL,互投装置,输出额定容量15KVA。
注:1、KM-YJS/P系列仅用于一对一的拖动电机,KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件,KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1:1即可。
例:负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS,KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明:当三相输入电正常时经整流给逆变器提供直流电,同时充电器对电池组充电;如果当三相输入电停电或者低于380V-15%时,KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时,给予启动信号( 如运行信号、远程控制、消防联动信号 ),逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动,当其频率达到50HZ后保持正常运行。
手动 /自动选择转换开关,在自动位置可进行远程控制和消防联动( DC24)操作,在手动位置可进行本机操作,此时远程控制和消防联动不能进行操作,运行信号和手动或者自动位置消防中心可监控。
消防泵组电气控制柜操作步骤步骤1:检查确认系统处于完好有效状态。
步骤2:操作控制柜面板实施手/自动切换和主/备泵切换。
如下图所示:转换开关处于中间挡位时,代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作,自动控制失效。
转换开关旋至左挡位时,代表1#泵为主泵、2#泵为备用泵,简称为1主2备;转换开关旋至右挡位时,代表2#泵为主泵、1#泵为备用泵,简称为2主1备。
无论转换开关处于左挡位还是右挡位,均代表自动运行状态。
此时,系统能够实现主泵自动启动的功能,控制柜面板手动控制失效。
运行过程中,当主泵发生故障时,备用泵能够自动投入运行。
步骤3:实施主/备电切換操作。
以某型双电源转换开关(如下图)为例,其主/备电切换操作如下:1.检查确认当前为常用电源供电状态(N合R分),N电源(常用电源)指示灯点亮。
2.将运行模式切換按钮1置于手动模式。
3.旋转手柄2至备用电源供电状态(N分R合),观察N电源指示灯熄灭,R电源(备用电源)指示灯点亮。
4.旋转手柄2至常用电源供电状态,将运行模式开关切换为自动模式。
注:对于自投自复型转换开关,可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式,转换开关能自动恢复为常用电源供电。
步骤4:分别模拟主电和主泵故障,测试备电和备泵自动投入运行情况。
1.检查确认双电源转換开关处于自动运行模式,切断主电源,观察备用电源自投后恢复主电源供电。
2.确认控制柜处于自动运行模式,对自动喷淋系统,采用末端试水装置处放水等方式使压力开关动作。
主泵启动并运转平稳后模拟主泵故障(切断主泵开关或模拟主泵热继电器动作,热继电器见下图,观察备用泵应能自动投入运转,手动停泵后使系统恢复正常运行状态。
步骤5:实施手动启动、停止消防水泵操作。
1.确认控制柜处于手动运行模式。
2.按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。
3.按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。

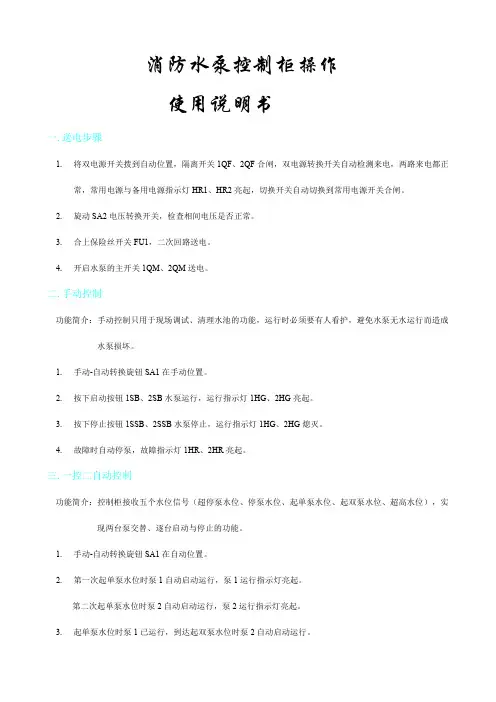

消防水泵控制柜操作使用说明书一.送电步骤1.将双电源开关拨到自动位置,隔离开关1QF、2QF合闸,双电源转换开关自动检测来电,两路来电都正常,常用电源与备用电源指示灯HR1、HR2亮起,切换开关自动切换到常用电源开关合闸。
2.旋动SA2电压转换开关,检查相间电压是否正常。
3.合上保险丝开关FU1,二次回路送电。
4.开启水泵的主开关1QM、2QM送电。
二.手动控制功能简介:手动控制只用于现场调试、清理水池的功能,运行时必须要有人看护,避免水泵无水运行而造成水泵损坏。
1.手动-自动转换旋钮SA1在手动位置。
2.按下启动按钮1SB、2SB水泵运行,运行指示灯1HG、2HG亮起。
3.按下停止按钮1SSB、2SSB水泵停止,运行指示灯1HG、2HG熄灭。
4.故障时自动停泵,故障指示灯1HR、2HR亮起。
三.一控二自动控制功能简介:控制柜接收五个水位信号(超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位),实现两台泵交替、逐台启动与停止的功能。
1.手动-自动转换旋钮SA1在自动位置。
2.第一次起单泵水位时泵1自动启动运行,泵1运行指示灯亮起。
第二次起单泵水位时泵2自动启动运行,泵2运行指示灯亮起。
3.起单泵水位时泵1已运行,到达起双泵水位时泵2自动启动运行。
起单泵水位时泵2已运行,到达起双泵水位时泵1自动启动运行。
4.停泵水位时泵1泵2都停止。
5.水位低于超停泵水位时,起单泵水位有信号泵1泵2不动作,收到超高水位信号时启动双泵。
6.泵1故障时泵1自动停止,并且自动切换到泵2运行。
泵2故障时泵2自动停止,并且自动切换到泵2运行。
四.BAS接口本机与BAS通讯使用标准MODBUS-RTU协议,RS485通讯接口。
详情见附件记录:南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析:热继开关过电流偏小排除方法:调节开关上的微调旋钮向‘+’方向调节,调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析:浮球信号不正确排除方法:纠正信号与实际一致3.水池水抽干,浮球信号都正常,泵还在运行分析:接触器硬件卡死排除方法:更换接触器4.水泵不能自动运行分析:旋钮SA1触点松动或起泵浮球失灵或PLC坏掉排除方法:修复故障或更换PLC5.FU1熔断器保险丝熔断分析:控制线路或到柜外的电缆有短路或漏电(浮球线缠绕破皮)排除方法:查明线路受损短路处,更换保险丝6.PLC正常情况下BAS无法读取信号分析:输出信号线接头松动,九针头子脱焊排除方法:检查端子排X3的端子1、2电线是否虚接或接反,拆下九针头检查焊接位置是否脱焊,脱焊的话用烙铁修复(焊接脚号按图纸)六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌,以防他人误操作切断总电源与切断二次回路电源。
消防水泵房配电及控制柜安装要求如下:1. 电源配置:消防水泵房的电源应符合国家电网规定,确保稳定、可靠供电。
一般情况下,消防水泵房应设置两路独立电源,当一路电源发生故障时,另一路电源应能自动或手动切换,确保消防水泵的正常运行。
2. 配电方式:消防水泵房的配电方式应符合国家相关规定。
一般情况下,消防水泵房采用放射式或环形式配电。
放射式配电是指从电源侧向各个负荷侧放射式分配电力,环形式配电是指在配电系统中,电源和负荷之间形成一个闭合的环路。
3. 配电柜选择:消防水泵房应选用具有防火、防潮、防腐、耐压、高可靠性的配电柜。
配电柜应具备足够的容量,以满足消防水泵、消防器材及其他电气设备的用电需求。
4. 保护装置:消防水泵房的配电柜应配备短路、过载、缺相、漏电等保护装置,以确保电气设备的安全运行。
同时,还应设置手动开关、自动开关、远程控制等功能,方便操作和维护。
5. 控制柜安装:消防水泵控制柜应安装在干燥、通风、明亮的位置,便于操作和观察。
控制柜的安装高度宜为 1.5 米左右,以便于操作人员观察和操作。
6. 接线要求:消防水泵房的控制柜接线应符合国家电气安装规范,接线牢固、整齐、清晰。
同时,接线端子应采取防水、防尘措施,确保接线可靠。
7. 标识设置:消防水泵房的控制柜上应设置明显的标识,包括电源开关、负载开关、保护装置、操作说明等标识,以便于操作人员迅速了解设备状态和操作方法。
8. 维护与检查:消防水泵房配电及控制柜应定期进行维护和检查,确保设备处于良好状态。
维护检查内容包括:电器元件功能检查、保护装置检查、接线检查、清洁和润滑等。
总之,消防水泵房配电及控制柜安装要求注重电源配置、配电方式、配电柜选择、保护装置、控制柜安装、接线要求、标识设置以及维护与检查等方面,以确保消防水泵房的稳定运行和消防安全。
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途:仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如:水泵、风机的电动机或其它设备的电动机。
2、具体规格有:3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式:落地式(标准配电柜)4、备用时间:可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例:KM-YJS/P-15KV A,可变频三相应急电源,输出PWM波,额定适用电机容量15KV A。
KM-YJS/P-15KV A/SHL,互投装置,输出额定容量15KV A。
注:1、KM-YJS/P系列仅用于一对一的拖动电机,KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件,KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1:1即可。
例:负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS,KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明:当三相输入电正常时经整流给逆变器提供直流电,同时充电器对电池组充电;如果当三相输入电停电或者低于380V-15%时,KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时,给予启动信号 ( 如运行信号、远程控制、消防联动信号),逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动,当其频率达到50HZ后保持正常运行。
手动/自动选择转换开关,在自动位置可进行远程控制和消防联动( DC24)操作,在手动位置可进行本机操作,此时远程控制和消防联动不能进行操作,运行信号和手动或者自动位置消防中心可监控。
消防泵星三角控制柜接线图及一般故障问题关于星三角启动柜的好处:对于正常运行的定子线组为三角形接法的鼠笼异步电动机来说,在起动时将定子绕组接成星形,待启动完毕后再接成三角形可以达到降低起动电流减轻对电网冲击。
这样起动方式称为星三角降压起动(Y-△),大于15KW电机都可以采用星三角降压起动。
星三角启动设备(控制柜)一般采用一用一备控制,互为备用、故障自动投入。
1、选择大西洋泵业配备控制设备(控制柜)都于出厂调试、试验完好设备准予出厂。
2、三相鼠笼异步电动机的接线盒打开,拆掉(U1,V1,W1、U2,V2,W2如上图)接线柱的连接片形成6个接线柱与控制设备(星三角控制柜)预留的接线端(排)对应接法(U1,V1,W1、U2,V2,W2如上图)连接牢固。
3、在启动或操作前检查水泵和控制设备(星三角启动柜)线是否连接牢固,是否有松动,检查管路是否有水(把水泵的出水口排气孔打开是否有水流出)。
4、检查完毕后在安全的电压情况下操作或启动控制设备,看大西洋泵业生产的水泵电机是否正(反)转,如有反转应调换电机或控制柜连接电缆线(U1,W2)一相,(V1,U2)一相,(W1,V2)一相或调换进线电源线。
5、如果出水口管路压力表在0压力情况下应把出水口的阀门关闭或关闭2/3来避免启动时的电流过大,影响水泵正常运行,电流过大频繁起动易造成电机线圈短路,待星形电流平稳下降再把出水口的阀门打开2/3,控制操作所需要的扬程和压力就完成调试,出水口阀门开到2/3不用再操作。
6、电缆线的选择要与电机功率相匹配,各种导线的载流量(安全电流)在环境温度等因数有关情况计算也不一样,铝导线和铜导线承受电流也不一样,所以我们用于水泵上一般选择铜导线(例)16平方毫米铜导线在25℃,相同条件承受电流在(100A)。
7、以大西洋泵业生产的星三角启动电机(22KW)电流(44A)为例实际运行必须是三角运行才能达到额定值,而流过电机各项线组的相电流等于线电流(44A)÷1.732=25.4A。
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途:仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如:水泵、风机的电动机或其它设备的电动机。
2、具体规格有:3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KVA等。
3、安装形式:落地式(标准配电柜)4、备用时间:可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例:KM-YJS/P-15KVA,可变频三相应急电源,输出PWM波,额定适用电机容量15KVA。
KM-YJS/P-15KVA/SHL,互投装置,输出额定容量15KVA。
注:1、KM-YJS/P系列仅用于一对一的拖动电机,KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件,KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1:1即可。
例:负载50KVA(电机负载)采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS,KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明:当三相输入电正常时经整流给逆变器提供直流电,同时充电器对电池组充电;如果当三相输入电停电或者低于380V-15%时,KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时,给予启动信号(如运行信号、远程控制、消防联动信号),逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动,当其频率达到50HZ后保持正常运行。
手动/自动选择转换开关,在自动位置可进行远程控制和消防联动( DC24)操作,在手动位置可进行本机操作,此时远程控制和消防联动不能进行操作,运行信号和手动或者自动位置消防中心可监控。
(请详细阅读后再操作)1、主电源接入正确(A、B、C、N)对应(黄、绿、红、蓝)接入电源进线端子或铜排;2、消防水泵电机接线对应接入水泵柜内相应水泵出线端子(同线号,同颜色对应连接):注意:电机星三角型接法时,电机接线盒内上下连接铜片必须拆除(十分重要)1、消防巡检柜与消防水泵柜电机连接线,必须对应每台水泵接线端子正确连接(同线号,同颜色对应连接);2、如果有机械应急启动柜时,同样对应连接每台水泵接线端子;1、消防巡检柜与消防水泵柜之间联锁控制线(带快接插头的白色护套线),必须对应插入相应快接端子上,(十分重要否则无法与巡检柜完成互锁作用);2、确认各控制柜之间连线以及同水泵电机之间连接正确,并用万用表分别测量电机三相绕组阻值正常且三相绕组之间无短路现象;3、确认电柜电源进线正确接入,且电源电压正常后,可合闸主回路断路器及控制柜回路1P微断开关;4、确认水泵控器制面板显示正常,及电源相序正常(电源相序正常时相序继电器显示绿灯,相序错误时显示红灯,同时面板控制器报电源故障信号),如果相序故障,则调整输入电源接线顺序至相序继电器工作正常显示绿灯。
5、控制面板,显示正常后即进入待机状:1、操作面板按相应键,可选择主用/备用泵,手动/自动状态;2、在手动状态下,分别选择1主/2备 ; 2主/1备,点动启动相应水泵,观察水泵运转方向是否正确,如反方向运转则对应调整电机接线使运行方向正确;3、巡检控制面板操作方式同水泵控制面板操作方式,同样,点动试运行每一台水泵确保水泵运行方向一致,(巡检柜同水泵柜,接线端子按相应线号、相应颜色连接);(十分重要如果不同相序则有可能出现电源短路现象)4、水泵控制柜和巡检控制柜相应电机保护参数,出厂时已按实际水泵功率设定好,现场无需设定;5、设备手动调试正常且完工后,各控制器必须设定在自动状态下,即处于无人值守状态;6、在自动状态下(即无人值守状态),如有消防信号自动接入则消防水泵立即自动启动达到消防功能,如无消防信号,则消防巡检柜按设定好的时间及周期自动定期的低频巡检各消防水泵。

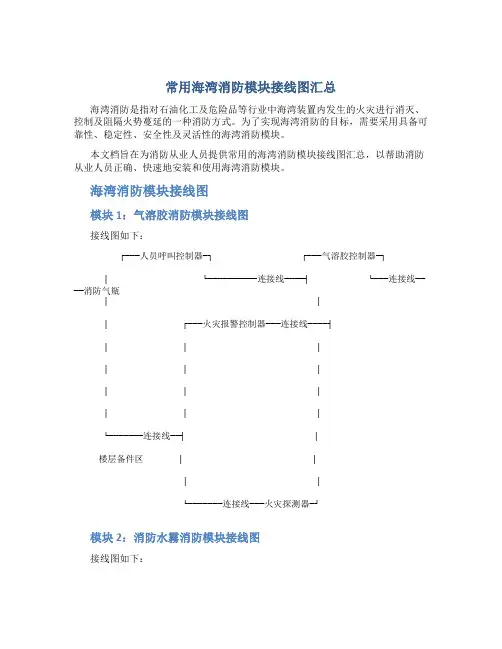

常用海湾消防模块接线图汇总海湾消防是指对石油化工及危险品等行业中海湾装置内发生的火灾进行消灭、控制及阻隔火势蔓延的一种消防方式。
为了实现海湾消防的目标,需要采用具备可靠性、稳定性、安全性及灵活性的海湾消防模块。
本文档旨在为消防从业人员提供常用的海湾消防模块接线图汇总,以帮助消防从业人员正确、快速地安装和使用海湾消防模块。
海湾消防模块接线图模块1:气溶胶消防模块接线图接线图如下:┌───人员呼叫控制器─┐ ┌───气溶胶控制器─┐ │ └──────────连接线────┤ └───连接线────消防气瓶│ │ │ ┌───火灾报警控制器───连接线────┤ │ │ │ │ │ │ │ │ │ │ │ │ └───────连接线──┤ │ 楼层备件区│ ││ │└───────连接线───火灾探测器─┘模块2:消防水霧消防模块接线图接线图如下:消防水泵水泵起点│ ││ │┌─┘ ┌─┘│ ┌───────连接器───────┐│ │ ││ │ ┌───消防水雾室内监控器─┐└───────┤ │ └──连接线────火灾探测器│ │ │└─┤ ┌───消防水雾室内喷头──┤──连接线───火灾探测器│ │ ││ └───消防水雾室外喷头───┘│ │└──连接线───连接器─────┘消防水源模块3:干粉消防模块接线图接线图如下:┌──────火灾探测器连接线──┐│ ││ │┌──┴───连接线─干粉控制柜─连接线───干粉容器───消防喷头│ │ │ ││ │ └───────连接线─火灾探测器────┘│ ││ ││ └───超声波或光纤极限水位开关│││ │└──连接线────消防水源模块4:泡沫消防模块接线图接线图如下:变频器││消防水泵启停器││ ││ ││ ┌──┴──┐│ │箱式泡沫灭火器││ │ └───连接线───消防喷头│ │消防水泵│ └──连接线───泡沫喷头│ ││ │└─────┼────────────────────连接线────消防供水管阀门│冷却水源以上是消防模块常用的接线图汇总,希望能对消防从业人员在日常工作中提供便利,为海湾安全保驾护航。
消防水泵控制柜技术要求一、一般功能和要求水泵控制柜应由水泵厂家提供,控制柜应包括但不限于以下功能和要求:➢各类电器元件符合规范标准。
➢控制柜应满足系统的功能及控制要求。
➢控制屏应用中文和英文显示各项工作参数.➢控制柜防护等级为IP54,为户内立式➢柜内动力线相色规定:相线 L1(A相)黄色相线 L2(B相)绿色相线 L3(C相)红色零线浅蓝色接地线黄绿双色➢柜内动力线排列次序:从柜前看,从上到下,从左到右,从里到外,相线均按L1、L2、L3的次序排列.➢应有对水泵电动机的保护功能,如:过载、过压、短路、缺相欠压、过热等,并有声光报警功能,但仅提供报警功能,不允许跳闸。
➢设有阻力损失补偿功能,并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。
➢具有进行就地手动操作(可对单个泵测试)和数字远程控制功能,包括装置的开停等。
➢控制柜能清晰地显示水泵运行和故障情况,并发出声光报警信号.能用LCD显示系统相关参数。
➢具有对系统的监视功能,即对测量值(压力、流量)最大、最小值的限制。
➢具有通讯总线功能。
➢每台控制柜应提供以下无源触点信号及接口端子,并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。
●由消防报警系统通过无源触点信号控制消防水泵的启停。
●每台消防水泵手动/自动开关状态信号(通过无源触点信号)传至消防报警系统。
●每台消防水泵启/停状态信号(通过无源触点信号)传至消防报警系统。
●每台消防水泵故障信号(通过无源触点信号)传至消防报警系统.●控制柜内应根据功能要求留有足够的端子,并预留25%的空端子.●消防水泵控制柜中应为消防报警系统预留无源触电信号,投标人有责任协调并确定无源触点信号接点的预留位置.●自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变送信号,当压力低于稳压泵启动压力值时,控制柜发出指令开启稳压泵,当系统达到压力设定值时,关闭稳压泵;当压力低于自动喷淋主泵启动的压力值时,控制柜发出指令开启自动喷淋主泵,给喷淋系统提供达到设计值的足够的水量。
消防水泵一级箱上口接线的规定消防水泵控制柜接线和接地要求消防水泵控制柜接线要求(1)接线前先要确保导线的截面积可以承载正常的工作电流,也需要考虑到柜内元件的损耗发热,要保证柜内的温度比柜外的温度要高,需要留有一定的余量。
(2)配电板绝缘导线的较小截面积可以为1m㎡。
配电板面板等可以活动部分的过渡导线应该留有足够的可绕性。
(3)连接导线的绝缘应该是耐潮和耐霉以及阻燃的,绝缘电压等级:在线路工作电压小于或者等于100V时,绝缘电压等级应该大于或者等于250V。
线路工作电压大于100V小于或者等于450V时,绝缘电压等级应该大于或者等于500V。
(4)导线应该严格按照图纸正确地接到指定的接线柱上。
(5)接线时应该排列整齐、清晰、导线绝缘良好、美观、没有损伤。
(6)引入柜内的电缆应该排列整齐、编号整齐防止交叉、应该固定牢固,不可以使所接的端子排受到机械力。
(7)主电路导线头和尾端部以及中间可以适应彩色套管进行标记。
(8)导线绝缘应该使用专用剥线工具进行剥除,不可以损坏线芯,也不能损坏没有剥除的绝缘,切口应该平整。
(9)每个电器元件的接点只能允许接2根线。
(10)导线和电器元件采用螺栓进行连接、插接、压接或者焊接,应该牢固可靠。
(11)每个端子的接线点通常不宜接2根导线,特殊情况时假如必须接两根导线连接需要可靠。
(12)端子排等几种布置的元件的短接线不应该进入线槽,便于检查与洁身线槽排线空间。
(13)柜内电路导线较大允许载流量不能超过有关规定。
(14)母线和电气连接时,接触面应该符合现行国家标准的有关规定。
消防水泵控制柜接地要求(1)接地装置的接触面需要光洁平滑才能确保良好接触,有关有避免松动与生锈的措施。
(2)柜内元件的接地干线应该专门布置,假如使用并联的方法可能会存在由于某一并点短路的危险。
接地干线截面应该和主电源相线截面相同或者小一级,不要低于4mm。
(3)电压互感器与电流互感器的次极绕组应该单独可靠接地,接地处应该设有接地标记。
电动消防泵控制器使用说明书一、概述:电动消防泵控制器是依据国标GB21208-2007、针对国消防泵使用的实际情况开发的一种专用、智能型控制器。
二、功能特点:1.功能描述1.1 系统状态的实时显示:当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型;1.2 参数可设置:过压、欠压、系统密码、消防泵参数、ATSE自复延时时间、消防泵自动停顿时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进展设置;1.3 系统故障报警:当出现过压、欠压、断相、错相、堵转、ATS切换失败、通信失败、泵状态异常等故障时,通过显示屏界面实时提示、蜂鸣器鸣叫、声光报警器以及led灯点亮的方式进展报警;1.4 周测试功能:设定好测试时间后,系统自动每周测试一次消防泵,并可自动判别消防泵能否正常启动;1.5 电源切换功能:当一路电源出现故障时,自动切换到另一路电源;1.6实时采集、显示常用和备用电源的三相电压及干路电流;1.7 泵异常情况处理:能自动识别泵异常启动、异常停顿;1.8 泵的紧急启动和紧急停顿功能:出现紧急情况时,可对消防泵进展紧急启动和停顿;1.9 泵的启动互锁:泵手动启动或紧急启动时,系统在软件和硬件上采用了互锁控制,保证任何时候只有一个泵运行;1.10当发生过载、堵转或短路情况时,系统会按照标准要求进展保护;1.11日历功能:显示当前的时间,并可随时修改;1.12 具有远程启动和远程报警功能。
1.13 具有软件复位功能;1.13 带有485通信接口,可通过该通信接口对各参数进展设定和修改,也可进展远程监测和控制〔此功能有待完善〕。
2.特点通过高亮的LED灯显示故障,保证火灾发生时,人能在烟雾中清楚识别;系统操作有A、B两种操作级别,手动和外部操作等A操作级别高于自动操作等B操作级别;控制发电机的继电器与常用电源联锁,保证常用电源出现故障后,系统自动启动发电机;控制器外部装有手柄和按钮,操作人员可以很方便的进展柜外操作;自动定期检测消防泵和线路的好坏,可有效保证火灾发生时不出现泵不能启动的情况;清晰迷离的人机界面,采用192*64大屏幕液晶中文显示,设置参数可以很方便的通过按键进展操作;采用AC23级别的隔离开关,可在柜外进展带电操作;各继电器的输出和开关的接线进展了互锁设计,保证不会同时启动两台消防泵;控制器采用特种电线进展接线,使控制柜具有体积小、构造紧凑、安装方便、电线使用寿命长等特点;采用电机保护型的断路器,对泵出现的短路故障能进展实时保护;时间日期的设置能自动判断是否越界;柜外装有模拟开关,可方便地演示控制器的电源切换功能;火灾发生时,自动退出测试模式,保证了“消防优先〞的原那么;大功率消防泵可以采用降压启动的方式,减小泵启动时对电网的冲击;只需简单地更换直接启动或降压启动装置,就可实现消防泵控制器两种启动方式的转换三、主要技术指标:1.符合标准GB16806-2006 消防联动控制系统GB21208-2007 低压开关设备和控制设备-固定式消防泵驱动器的控制器2.设定技术参数说明:ATSE切换延时时间:两路电源均正常时,从备用电源切换到常用电源的延时时间;泵自动停顿时间:泵自动运行后,自动停顿所需的延时时间;3.主要器件参数4.其他参数工作电源:三相四线制,相电压AC220V MCU控制局部电源功耗:<1W工作温度/存储温度:-5℃~45℃液晶分辨率:192*64防护等级:IP31二次电流输入:5A/2mA四、安装接线:1、安装考前须知1.1电气环境■外部接线时,注意强电信号与弱电信号分开走线;■输入电源的电压波动围必须小于仪表的容限,尤其是在用户定制电源的情况下;1.2气候环境■周围环境没有滴水,气温不超过-5℃~45℃,且24h平均温度不超过+35℃;■安装地点海拔不超过2000米;■当水压驱动控制器用于户外时,管道中的水温不低于+4℃;■相对湿度<90%;1.3运输与存储环境■本产品运输时,需在包装条件下进展,运输和拆封过程中不应收到剧烈震动和冲击。
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途:仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如:水泵、风机的电动机或其它设备的电动机。
2、具体规格有:3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式:落地式(标准配电柜)4、备用时间:可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例:KM-YJS/P-15KV A,可变频三相应急电源,输出PWM波,额定适用电机容量15KV A。
KM-YJS/P-15KV A/SHL,互投装置,输出额定容量15KV A。
注:1、KM-YJS/P系列仅用于一对一的拖动电机,KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件,KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1:1即可。
例:负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS,KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明:当三相输入电正常时经整流给逆变器提供直流电,同时充电器对电池组充电;如果当三相输入电停电或者低于380V-15%时,KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时,给予启动信号 ( 如运行信号、远程控制、消防联动信号),逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动,当其频率达到50HZ后保持正常运行。
手动/自动选择转换开关,在自动位置可进行远程控制和消防联动( DC24)操作,在手动位置可进行本机操作,此时远程控制和消防联动不能进行操作,运行信号和手动或者自动位置消防中心可监控。
2、单逆变单台负载一用一备原理图及接线图说明:对于单逆变单台负载一用一备原理图及接线图同1图,单逆变单台负载原理图及接线图基本一致,只是多了一个主备转换控制,通过KM1或KM2直流接触器自动实现一用一备即可。
注:应用RMS/P FEPS时,一用一备控制箱在本FEPS内,不需要外接控制箱。
3、双逆变单台负载一用一备原理图及接线图说明:当消防设施要求一用一备时,也可采用双逆变器形式,FEPS在1图的基础上增设一个逆变器和一个主备转换开关。
亦可实现双保险的一用一备功能,其它原理说明同2图一用一备接线图一致。
注:应用KM-YJS/P FEPS时,一用一备控制箱在本FEPS内,不需要外接控制箱。
KM-YJS/P系列FEPS产品接线应用图1、单逆变单负载接线应用图说明:a) 负载可为风机、水泵等消防设施或一级负荷。
b) 负载的容量与FEPS的容量为1:1,不需要有余量,且不需增加降压启动,因本FEPS 中已有变频启动功能。
c) 负载的启动与运行亦与FEPS相连的启动信号控制。
d) FEPS的输出必须直接与负载的电机相连,负载原控制柜应去掉不用,原控制柜的功能在FEPS中已有。
e)负载通常应为单台电机,但需要时也可多台,当多台时必须是同时启动或同时停止运行方可。
2、单逆变一用一备接线应用图说明:a) 负载可为风机、水泵等。
b) 负载的单机容量为1:1,不需要有余量,且不需要增加启动措施。
因本FEPS中已有变频启动。
c) 负载的启动与运行靠FEPS相连的启动信号控制。
d) 负载的1号机与2号机自动切换。
e) FEPS的输出必须直接与负载的电机相连,负载原控制柜应去掉不用,原控制柜的功能在FEPS中已有。
f) 当负载需要二有一备时建议采用双逆变器型式。
3、双逆变二用一备接线应用图说明:a) 负载可为风机、水泵等。
b) 负载的同时工作的容量与FEPS容量为1:1,不需要有余量,且不需要增加启动措施。
因本FEPS中已有变频启动。
c) 负载的启动与运行靠FEPS相连的启动信号控制。
d) 负载的1号、2号、3号机自动切换。
e)EPS的输出必须直接与负载的电机相连,负载的原控制柜去掉不用,原控制柜的功能在FEPS中已有。
f)对于一用一备的水泵使用场合也可采用双逆变器的方式实现,但比单逆变器造价要高约30%。
4、混合接线应用图一说明:对高层建筑中的消防水泵,因其功率较大,采用KM-YJS/P系列FEPS产品,而对其它小功率设施采用KM-YJS/S系列的FEPS产品,以降低造价,节省水泵控制箱和降压启动措施。
5、混合接线应用图二说明:对高层建筑中的消防水泵、喷淋泵,因其功率较大,采用RMS/ P 系列FEPS 产品,而对其它小功率设施采用RMS系列FEPS产品,以降低造价,节省水泵控制箱和降压启动措施。
RMS/P系列FEPS产品主要技术参数注:以上技术参数仅供参考,以实际情况和最新数据为准。
柜体尺寸及重量一览表注:以上技术参数仅供参考,以实际情况和最新数据为准。
KM-YJS/S系列和KM-YJS/P系列通用说明1、机柜尺寸可根据要求另行加工定做。
2、本电源也可根据要求制作成方仓外形。
3、多个机柜时,其中一个是主机柜,其它为电池柜,电池柜尺寸一般均为:800×600×2200mm(深×宽×高),机柜尺寸均指机柜框架尺寸,总宽、总深须在框架尺寸的基础上加30mm。
4、机柜颜色:普灰色,另可根据用户要求定制颜色。
FEPS订货须知因本产品是随设计的不同需求而变化的产品,所以在定货时对每个规格品种应做如下说明:1、输入路数(是双路进电还是单路进电);2、输入相数(是单相还是三相);3、负载总容量(指一台EPS的负载总容量);4、负载种类(指做照明用,做动力用,带什么负载);5、应急备用时间(要求EPS应急供电时间);6、输出支路数(指要求输出多少回路);7、是否要求有消防联动及支路数;8、进出线位置与方式及进出线孔尺寸(指进出线是否有特殊要求);9、机箱颜色:(指是选驼色或灰白色之间选择);10、其他要求:(指上述要求之外还有何要求);以上须知填写之后随定货合同交于厂家以便制作。
FEPS与UPS的区别原理:应急时直-交逆变供电不间断地交-直-交逆变变供电结构:FEPS逆变器冗余量大,在120%负载下正常运行60秒。
进线柜和出线柜在FEPS内部电机负荷有变频启动要求与消防联动机壳和导线有阻燃措施,有多路互投功能有去湿、防霉、防鼠特殊措施。
UPS逆变器冗余量小,120%负载下1分钟关机。
机内无进线柜和出线柜不需要变频启动与消防无关,无须阻燃措施无互投功能无须特殊措施。
其它FEPS目标负载:电感、阻性负载;服务对象:电机、水泵、风机照明;主要特征:适应负载能力强;工作目的:确保应急供电万无一失;使用地点:放在建筑竖井或配电室内;FEPS为消防产品,是集中应急供电的专用消防设备应急电源。
UPS目标负载:电容性负载;服务对象:计算机类;主要特征:适应负载单一;工作目的:确保供电不间断和稳压;使用地点:放在计算机或空调房间;UPS为非消防产品,用于消防应急照明时消防验收不能通过。
FEPS与UPS相比的优势FEPS与传统备用发电机组相比的优势选择FEPS容量计算方法1、KM-YJ/D系列或KM-YJS/S系列用于带应急负载时:①当负载为电子镇流器日光灯,FEPS容量计算方法:FEPS容量=电子镇流器日光灯功率和×1.3倍;②当负载为电感镇流器日光灯,FEPS容量计算方法:FEPS容量=电感镇流器日光灯功率和×1.5倍;③当负载为金属卤化物灯或金属钠灯,FEPS容量计算方法:EPS容量=金属卤化物灯或金属钠灯功率总和×1.7倍。
注:因为KM-YJ/D系列FEPS应急供电时是单相输出回路,不存在偏相,而KM-YJS系列FEPS是三相输出,虽然缺相可运行,但每一相的输出功率仅为FEPS标称容量的1/3,不可偏差太多。
2、当用KM-YJS/S系列FEPS带混合负载时,FEPS容量的计算方法:①当FEPS带多台电动机且都同时启动时,则FEPS的容量应遵循如下原则:FEPS容量=带变频启动电动机功率之和+带软启动电动机功率之和×3倍+带星三角启动电动机之和×4倍数+直接启动电动机之和×7倍。
②当FEPS带多台电动机且都分别单台启动时( 不是同时启动) ,则FEPS的容量应遵循如下原则:FEPS容量=各个电动机功率之和,但必须满足以下条件:★上述电动机中直接启动的量大的单台电动机功率是FEPS容量的1/7;★星三角启动的最大的单台电动机功率是FEPS的1/4;★软启动的最大的单台电动机功率是FEPS的1/3;★变频启动的最大的单台电动机功率不大于FEPS容量;★如果不满足上述条件,则应按上述条件中的最大数调整FEPS的容量,电动机启动时的顺序应为直接启动的在先,其次是星三角的启动,然后软启动的启动,最后是带变频启动的启动。
③当用RMS系列FEPS带混合负载时,FEPS的容量应遵循如下原则:★FEPS容量=所有负载总功率之和,但必须满足以下六条件,若不满足,则按其中最大的容量来确定FEPS容量。
★负载中直接同时启动的电动机功率之和是FEPS容量的1/7;★负载中星三角同时启动的电动机功率之和是FEPS容量的1/4;★负载中有软启动同时启动的电动机功率之和是FEPS容量的1/3;★负载中有变频器启动同时启动的电动机功率之和不大于FEPS容量;★同时启动的电动机当量功率之和不大于FEPS容量;★电动机功率当量=直接且同时启动电动机总功率之和×7倍+星三角且同时启动电动机总功率之和×4 倍+软启动且同时启动电动机功率之和×3倍+变频且同时启动电动机功率之和。
若电动机前后启动时间机差大于1分钟均不视为同时启动。
★同时启动的所有负载( 含非电动机负载)的当量功率之和不大于FEPS容量。
同时启动的所有负载的功率之和=同时启动的非电动机负载总功率×功率因数+电动机当量功率。

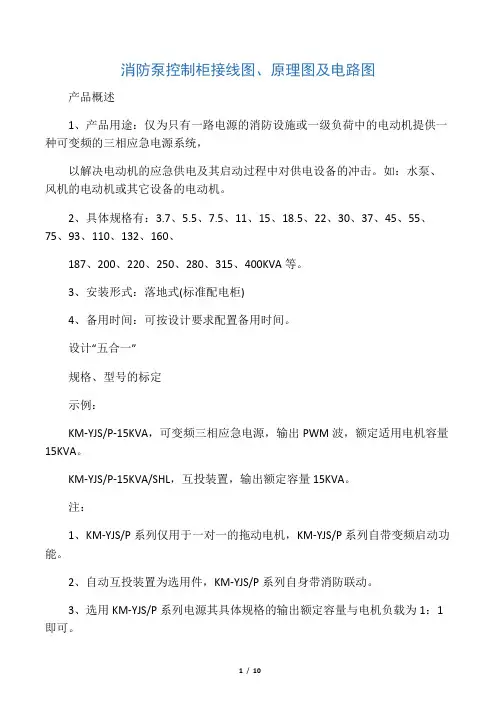

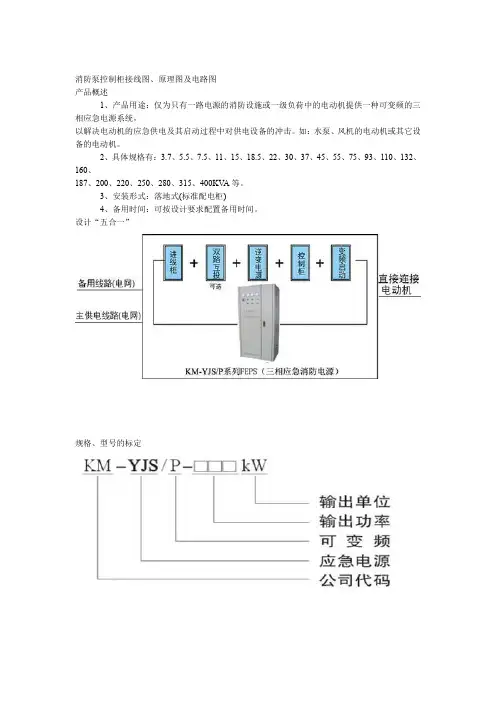

3、用KM-YJS/P系列带负载时,FEPS容量计算方法:FEPS容量=所带电动机功率容量。
以上所讲FEPS容量均指FEPS的标称额定容量(KV A)。
