直齿斜齿轮,齿条各几何参数与画法

For personal use only in study and research; not for commercial use For personal use only in study and research; not for commercial use斜齿轮（直齿轮）的制作方法第一步：设置catia，通过工具（tools）——基础结构（options）——显示（relation），勾选“参数”和“关系”选项。

如图1-1和1-2所示：（英文版）（图1-2）（中文版）（图1-2）然后，单击“确定”。

第二步：单击“开始”——形状——创成式外形设计，将会出现“新建零件”窗口，如图2-1，对自己的零件进行命名（注：零件名称只能是英文、下划线和数字，如：xiechilun），单击“确定”，即进入工作界面。

（图2-2）（图2-1）第三步：对齿轮的各项参数进行输入。

参考：斜齿圆柱齿轮中有如下参数及参数关系，不涉及法向参数齿数 Z 20 整数模数 m 4 实数压力角 a 20deg 角度齿顶圆半径rk = r+m 长度分度圆半径r = m*z/2 长度基圆半径 rb = r*cosa 长度齿根圆半径rf = r-1.25*m 长度螺旋角beta 角度齿厚depth 长度单击界面中的“知识工程”中的“f(x)”,如图3-1所示，进入参数输入界面，如图3-2所示。

（图3-1）输入参数具体步骤：（齿数（整数）、模数（实数）、压力角（角度）、齿厚（长度）螺旋角（角度）五个是需要数值的，其他值由公式计算。

下面以齿数z为例。

）如图3-2（1）选择参数类型，为整数；（2）点击左侧“新类型参数”；（必须先选择参数类型）（3）输入参数名称z；（4）输入参数值20；（5）同样方法输入模数和压力角；（注意更改参数类型）（图3-2）其他四个参数（rk、rf、r和rb）只需执行前三步即可，无需输入数值，可由稍后添加的公式得出；公式的编辑步骤（以rk为例）：（5）单击右侧的“添加公式”或是双击参数rk，将会出现“公式编辑器”窗口，如图3-3所示，在黑色框内输入公式：r+m。

直齿斜齿轮齿条各几何参数与画法一、直齿斜齿轮的几何参数：1.齿数：直齿斜齿轮的齿数是指直齿斜齿轮上的齿的数量，用符号"N"表示。

2.法向压力角：法向压力角是指直齿斜齿轮齿面上每个点的切向力与法线之间的夹角，用符号"α"表示。

3.模数：模数是指直齿斜齿轮齿面上每个齿的大小与齿数之间的比值，用符号"m"表示。

模数越大，齿轮的齿面越粗。

二、直齿斜齿轮的画法：1.绘制齿数首先，根据要求的齿数，在绘图纸上绘制一个圆。

假设圆的半径为R，则直径为2R。

然后将直径分成齿数个等分，每个等分即为一个齿。

2.绘制基圆在已绘制的齿数的外侧再绘制一个圆，称为基圆。

基圆的半径一般为直径的0.54倍。

3.绘制齿顶圆和齿根圆根据法向压力角和模数，可计算出齿顶圆的半径和齿根圆的半径。

齿顶圆的半径等于基圆半径加上模数，而齿根圆的半径等于基圆半径减去模数。

4.绘制齿从齿顶圆画弧开始，向齿根圆画弧。

根据齿数的要求，重复这个过程直到绘制所需要的齿数。

5.绘制齿底圆齿底圆的半径等于齿根圆的半径乘以0.946.绘制滚动环绘制螺旋线的方法有很多种，常见的方法有极坐标法和直角坐标法。

以上就是直齿斜齿轮和齿条的几何参数和画法的介绍。

由于篇幅有限，本文只是对直齿斜齿轮和齿条的基本概念和画法进行了简要介绍。

在实际应用中，还需要根据具体的设计要求和制造工艺进行更加详细和复杂的计算和绘制。

希望这些信息能够对学习和应用直齿斜齿轮和齿条有所帮助。

斜齿轮的参数及齿轮计算编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（斜齿轮的参数及齿轮计算）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为斜齿轮的参数及齿轮计算的全部内容。

斜齿圆柱齿轮的参数及几何尺寸计算(转载）狂人不狂 收录于2007-04—18 阅读数：1093 收藏数：2公众公开 原文来源我也要收藏 以文找文 如何对文章标记，添加批注？9。

9。

２ ◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t 表示）和垂直于齿廓螺旋面的法面（下标以n 表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看,斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb 为：所以有：。

.（9-9—01） 通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取 。

对于人子齿轮,其轴向力可以抵消,常取 ，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢? 测试一下？2.模数如图所示，pt 为端面齿距，而pn 为法面齿距，pn = pt·cosβ，因为p=πm, πmn ＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn ＝mt·cosβ。

3。

压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn 和端面压力角αt 的关系可通过斜齿条得到。

机械制图齿轮的画法(课堂PPT)一、齿轮的定义和分类齿轮是机械传动中常用的一种元件，可以把动力沿着轴线传递到另一个轴上，实现功率传输、速度变换和转矩变换等功能。

齿轮可以分为直齿轮、斜齿轮、内齿轮、齿条和蜗轮等几种类型，其中直齿轮和斜齿轮应用最为广泛。

二、齿轮的基本参数1. 基本齿形参数：这是指齿轮齿形的几何参数，包括齿高、齿宽、齿顶高等。

这些参数在制图时需要根据实际情况进行选择和绘制。

2. 齿轮模数：齿轮模数是指齿轮齿轮齿数和它的分度圆直径之比。

它是齿轮设计和制造的重要参数，通常用正整数来表示。

3. 齿隙系数：齿隙系数是指齿轮每对齿间的间隙与模数的比值。

它的大小对齿轮啮合的精度和传动性能有影响。

4. 顶隙和底隙：齿轮上的顶隙和底隙分别指顶圆和根圆处齿轮齿面与齿面之间的间隙，通常用来保证齿轮之间的啮合，以避免出现卡顿。

5. 齿轮材料：齿轮通常是用高强度的合金钢或者灰铸铁制成的。

三、齿轮的绘制1. 直齿轮绘制直齿轮的绘制首先需要确定它的模数和齿数等参数，然后按照以下步骤进行：步骤1：画出齿轮的分度圆和齿数。

步骤2：通过分度圆绘制出齿槽和齿宽。

步骤3：从分度圆向外画出顶圆和顶高。

步骤4：从分度圆向内画出底圆和根高。

步骤5：连接齿面和齿间曲线。

步骤6：在齿槽中间画出斜齿嵌接和啮合点的圆弧。

步骤7：根据实际情况绘制添加齿轮键槽和轴孔等构件。

2. 斜齿轮绘制斜齿轮的绘制和直齿轮类似，只需将齿面的等距线和分度圆上的等距线都按一定比例进行斜置即可。

注意，斜齿轮的齿面曲线的中线应该始终与两个轮齿的贴合点垂直。

四、齿轮的注意事项1. 齿数的选择：齿数的多少影响齿轮的直径大小和精度要求，一般情况下，齿数越多直径越小，精度要求越高。

2. 齿轮啮合：齿轮与齿轮之间的啮合应该保持良好的配合，否则会影响传动效率和噪音。

3. 齿面加工：齿面加工需要较高的精度和技术要求，加工质量对齿轮传动性能和使用寿命有很大影响。

4. 材料选择：齿轮的制造材料应具有较高的强度和耐磨性，以保证长期稳定的传动性能和寿命。

两轴平行的齿轮传动直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反。

4、此种传动形式英勇最广泛。

直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反；斜齿圆柱齿轮传动1、轮齿齿长方向线与齿轮轴线倾斜一个角度。

2、与直齿圆柱齿轮传动相比，同时啮合的齿数增多，传动平稳，传动的扭矩也比较大。

3、运转时存在轴向力。

4、加工制造比直齿圆柱齿轮传动麻烦。

斜齿圆柱齿轮传动非圆齿轮传动1、目前常见的非圆齿轮有椭圆形、扇形。

2、当主动轮等速转动时从动轮可以实现有规则的不等速转动。

3、此种传动多见于自动化机构。

人字齿轮传动1、具有斜齿圆柱齿轮的优点，同时运转时不产生轴向力。

2、适用于传递功率大，需作正反向运转的机构中。

3、加工制造比斜齿圆柱齿轮麻烦。

两轴相交的齿轮传动交叉轴斜齿轮传动1、两轮轴线不再同一平面上，或者任意交错，或者垂直交错。

2、两轮的螺旋角可以相等，也可以不相等。

3、两轮的螺旋方向可以相同，也可以不相同。

蜗杆传动1、蜗杆轴线与蜗轮轴线成垂直交错。

2、可以实现大的传动比，传动平稳，噪声小，有自锁。

3、传动效率较低，蜗杆线速度受一定限制。

直齿锥齿轮传动1、两轮轴线相交于锥顶点，轴交角α有三种，α〉90°，α=90°（正交），α〈90°。

2、轮齿齿线的延长线通过锥点。

斜齿锥齿轮传动1、轮齿齿线呈斜向，或者说，齿线的延长线不通过锥点，而是与某一圆相切。

2、两轮螺旋角相等，螺旋方向相反。

弧齿锥齿轮传动1、轮齿齿线呈弧形。

2、两轮螺旋角相等，螺旋方向相反。

3、与直齿锥齿轮传动相比，同时参加啮合的齿数增多，传动平稳，传动的扭矩较大。

齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用d a表示。

齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用d f 表示。

齿顶高：齿顶圆d a与分度圆d之间的径向距离称为齿顶高，用h a来表示。

齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用。

依据两齿合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为下列三种形式（图9-43）：(1) 圆柱齿轮传动——有于两平行之间的传动。

(2) 圆锥齿轮传动——用于两相之间的传动。

(3) 蜗杆蜗轮传动——用于两交叉之间的传动。

齿轮传动的另一种形式为齿轮齿条传动（图9-44），可用于转动和移动之间的运动转换。

常见的齿轮轮齿是直齿和斜齿。

齿轮又有标准齿和非标准齿之分，具有标准齿的齿轮称为标准齿轮。

本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法。

一、直齿圆柱齿轮（直齿轮）(一) 直齿圆柱齿轮各部分名称及有关参数（图9-45）1、齿顶圆（直径d1）通过圆柱齿轮齿顶的曲面称为齿顶圆柱面。

齿顶圆柱面与端平面的交线称为齿顶圆。

2、齿根圆（直径d2）通过圆柱齿轮齿根的曲面称为齿根圆柱面。

齿根圆柱面与端平面的交线称为齿根圆。

３.分度圆（直径d）齿轮设计和加工时计算尺寸的基准圆称为分度圆。

它位于齿顶圆和齿根圆之间，是一个约定的假想圆。

４.节圆（直径d）两齿轮合时，位于连心线OO上的两齿廓点P，称为节点。

分别以O O为圆心，OP为半径所作的两个相切的园称为节圆。

正确安装的标准齿轮的d=d。

5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。

齿高h分为齿顶高h，齿根高h两段（h=h+h）:齿根高h齿根圆与分度圆之间的径向距离；吃根高h齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数，它是齿轮计算的主要参数之一。

8.模数m由于分度圆周长πd=pz所以 d=p/πz令 p/π=m则 d=mz式中m称为齿轮的模数，它等于齿距与圆周率π的比值。

模数以毫米为单位，为了便于设计和制造，模数的数值已标准化，如图9-12所示。

模数是设计、制造齿轮的重要参数。

由于模数m与齿距p成正比。

而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。

模数大，轮齿大，在其他条件相同的情况下，轮齿的承载能力也就大，反之承载能力就小。

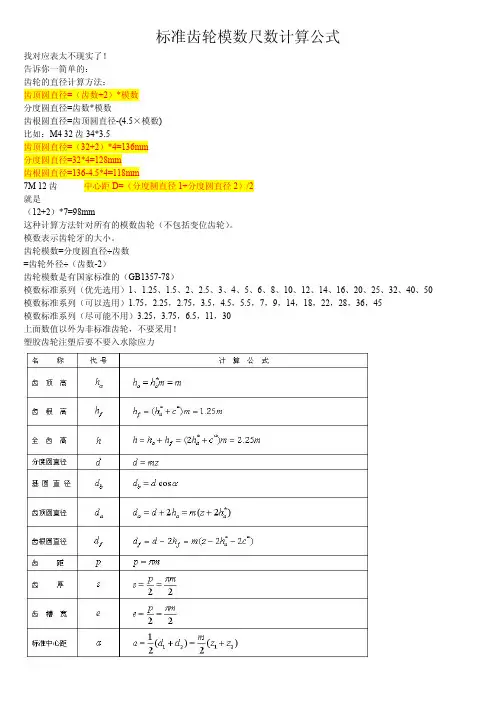

直齿圆柱齿轮各几何要素的名称、代号和尺寸计算1.齿轮的基本几何要素的名称、代号及其计算式图 8-40 为两相互啮合圆柱齿轮的传动示意图。

（1）分度圆直径d 在齿顶圆与齿根圆之间, 使齿厚s与槽宽e的弧长相等的圆称为分度圆，其直径以d表示。

(2) 齿距p和齿厚s 分度圆上相邻两齿对应点之间的弧长，称为分度圆齿距，以p表示；两啮合齿轮的齿距应相等。

每个轮齿齿廓在分度圆上的弧长，称为分度圆齿厚，以S表示；相邻轮齿之间的齿槽在分度圆上的弧长，称为槽宽，用e表示。

在标准齿轮中，s=e，p=s+e，s=p/2。

a)啮合图b)投影图3）模数以 z 表示齿轮的齿数，则分度圆周长：πd=zpd=zp/π令 m=P/π则 d=mz式中m 称为齿轮的模数。

因为一对啮合齿轮的齿距 p 必须相等，所以它们的模数也必须相等。

模数 m 是设计、制造齿轮的重要参数。

模数大，则齿距 p 也大，随之齿厚 s、齿高h 也大，因而齿轮的承载能力也增大。

不同模数的齿轮要用不同模数的刀具来加工制造，为了便于设计和加工,模数的数值已系列化,其数值如表 8-6 所示。

表8-6 齿轮模数系列（GB /T1357 —1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。

本表未摘录小于 1 的模数。

（4）齿形角 两齿轮圆心连线的节点Ｐ处，齿廓曲线的公法线（齿廓的受力方向）与两节圆的内公切线（节点P处的瞬时运动方向）所夹的锐角，称为分度圆齿形角，以α表示，我国采用的齿形角一般为20°。

（5）传动比 i 传动比 i 为主动齿轮的转速n1（r/min）与从动齿轮的转速n2（r/min）之比，或从动齿轮的齿数与主动齿轮的齿数之比。

即 i= n1/n2 = z2/z1（6）中心距 a 两圆柱齿轮轴线之间的最短距离称为中心距，即：a=(d1+d2)/2=m(z1+z2)/22.齿轮几何要素的名称、代号及其计算在图8-40中，通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用 da 表示。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：... （9-9-03）>>法面压力角和端面压力角的关系<<4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

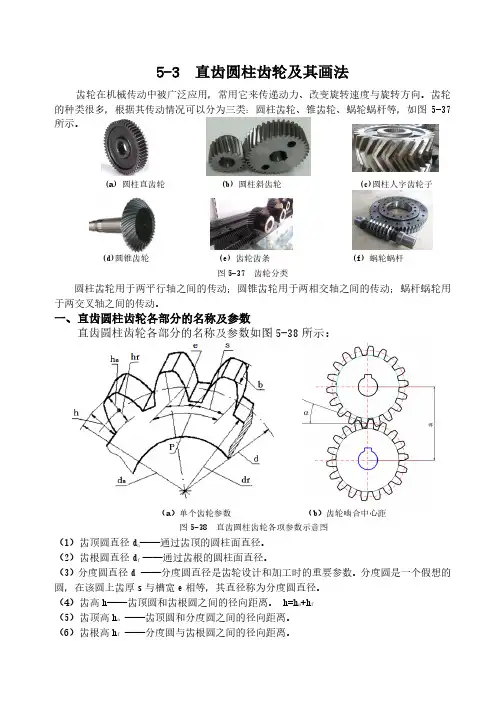

5-3 直齿圆柱齿轮及其画法齿轮在机械传动中被广泛应用，常用它来传递动力、改变旋转速度与旋转方向。

齿轮的种类很多，根据其传动情况可以分为三类：圆柱齿轮、锥齿轮、蜗轮蜗杆等，如图5-37所示。

(a) 圆柱直齿轮 (b) 圆柱斜齿轮 (c)圆柱人字齿轮子(d)圆锥齿轮 (e) 齿轮齿条 (f) 蜗轮蜗杆图5-37 齿轮分类圆柱齿轮用于两平行轴之间的传动；圆锥齿轮用于两相交轴之间的传动；蜗杆蜗轮用于两交叉轴之间的传动。

一、直齿圆柱齿轮各部分的名称及参数直齿圆柱齿轮各部分的名称及参数如图5-38所示：（a）单个齿轮参数（b）齿轮啮合中心距图5-38 直齿圆柱齿轮各项参数示意图（1）齿顶圆直径d a——通过齿顶的圆柱面直径。

（2）齿根圆直径d f ——通过齿根的圆柱面直径。

（3）分度圆直径d ——分度圆直径是齿轮设计和加工时的重要参数。

分度圆是一个假想的圆，在该圆上齿厚s与槽宽e相等，其直径称为分度圆直径。

（4）齿高h——齿顶圆和齿根圆之间的径向距离。

h=h a+h f（5）齿顶高h a ——齿顶圆和分度圆之间的径向距离。

（6）齿根高h f ——分度圆与齿根圆之间的径向距离。

（7）齿距p——在分度圆上，相邻两齿对应点之间的弧长，p=s+e。

（8）齿厚s——在分度圆上，一个齿的两侧对应点之间的弧长。

（9）槽宽e——在分度圆上，一个齿槽的两侧相应点之间的弧长。

（10）齿数z——齿轮上轮齿的个数。

一般齿轮的齿数不少于17个，如果少于17个，特别是渐开线齿轮，就会发生在加工时产生根切的现象，导致齿轮强度的降低。

（11）模数m——由于齿轮的分度圆周长=zp=πd，则d=zp/π，其中π为无理数，为计算方便，将p/π称为模数m，则d=mz。

模数是设计、制造齿轮的重要参数，单位为毫米。

齿轮模数m越大，齿距p也越大，齿厚s和齿高h也随之增大，齿轮的承载能力也增大。

两齿轮啮合，其模数必须相等。

齿轮模数数值已经标准化，模数标准化后，将大大有利于齿轮的设计、计算与制造，渐开线齿轮的模数见表5—4所示。

齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用 d a 表示。

齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用 d f 表示。

齿顶高：齿顶圆 d a 与分度圆d 之间的径向距离称为齿顶高，用 h a 来表示。

齿根高：齿根圆 d f 与分度圆 d 之间的径向距离称为齿根高，用 h f 表示。

齿顶高与齿根高之和称为齿高，以h 表示，即齿顶圆与齿根圆之间的径向距离。

以上所述的几何要素均与模数 m 、齿数z 有关。

齿形角：两齿轮圆心连线的节点Ｐ处，齿廓曲线的公法线（齿廓的受力方向）与两节圆的内公切线（节点P 处的瞬时运动方向）所夹的锐角，称为分度圆齿形角，以α表示，我国采用的齿形角一般为20°。

传动比：符号i ，传动比i 为主动齿轮的转速n 1（r/min ）与从动齿轮的转速n 2（r/min ）之比，或从动齿轮的齿数与主动齿轮的齿数之比。

即i= n 1/n 2 = z 2/z 1中心距：符号a ，指两圆柱齿轮轴线之间的最短距离，即：a=(d 1+d 2)/2=m(z 1+z 2)/2齿轮几何参数计算压痕法是在被测齿轮的齿顶涂色后，使其在一张纸上滚动，这张纸上就留下了齿顶滚过的痕迹，根据压痕作出齿顶线的延长线及辅助线，然后用量角器测量出齿向角度，该角即为齿轮齿顶处的螺旋角β，然后再根据齿轮其它几何参数，计算出齿轮分度圆处的螺旋角β。

1) 什么是「模数」？模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。

决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。

过去,分度圆直径被称为基准节径。

最近,按ISO标准,统一称为分度圆直径。

齿轮的基本知识及其画法齿轮是应用非常广泛的传动件,用以传递动力和运动,并具有改变转速和转向的作用;依据两齿合齿轮轴线在空间的相对位置不同,常见的齿轮传动可分为下列三种形式图9-43：1 圆柱齿轮传动——有于两平行之间的传动;2 圆锥齿轮传动——用于两相之间的传动;3 蜗杆蜗轮传动——用于两交叉之间的传动;齿轮传动的另一种形式为齿轮齿条传动图9-44,可用于转动和移动之间的运动转换;常见的齿轮轮齿是直齿和斜齿;齿轮又有标准齿和非标准齿之分,具有标准齿的齿轮称为标准齿轮;本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法;一、直齿圆柱齿轮直齿轮一直齿圆柱齿轮各部分名称及有关参数图9-451、齿顶圆直径d1通过圆柱齿轮齿顶的曲面称为齿顶圆柱面;齿顶圆柱面与端平面的交线称为齿顶圆;2、齿根圆直径d2通过圆柱齿轮齿根的曲面称为齿根圆柱面;齿根圆柱面与端平面的交线称为齿根圆;３.分度圆直径d齿轮设计和加工时计算尺寸的基准圆称为分度圆;它位于齿顶圆和齿根圆之间,是一个约定的假想圆;４.节圆直径d两齿轮合时,位于连心线OO上的两齿廓点P,称为节点;分别以O O为圆心,OP为半径所作的两个相切的园称为节圆; 正确安装的标准齿轮的d=d;5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高;齿高h分为齿顶高h1,齿根高h2两段h=h1+h2:齿顶高h1：齿顶圆与分度圆之间的径向距离；齿根高h2：齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数,它是齿轮计算的主要参数之一;8.模数m由于分度圆周长πd=pz,所以 d=p/πz令 p/π=m 则 d=mz式中m称为齿轮的模数,它等于齿距与圆周率π的比值;模数以毫米为单位,为了便于设计和制造,模数的数值已标准化,如图9-12所示;模数是设计、制造齿轮的重要参数;由于模数m与齿距p成正比;而p决定了轮齿的大小,所以m的大小反映了轮齿的大小;模数大,轮齿大,在其他条件相同的情况下,轮齿的承载能力也就大,反之承载能力就小;另外,能配对折合的两个齿轮,其没,模数必须相等;加工齿轮也须选用与齿轮模数相同的刀具,因而模数又是选择刀具的依据;9.压力角、齿形角a如图9-45所示,轮齿在分度圆上齿合点p的受力方向即渐开线齿廓曲线的法线方向与该点的瞬时速度方向分度圆的切线方向所夹的锐角a称为压力角;我国规定的标准压力角a=20度;加工齿轮用的基本齿条的法向压力角称为吃形角;故齿形角也为20度,也用a表示;10.中心距a两圆柱齿轮轴线之间的距离称为中心距;装配准确的标准齿轮,其中心距a=d1/2+d2/2=1/2z1+z2二、直齿圆柱齿轮各基本尺寸计算齿轮轮齿各部分的尺寸都是根据模数来确定的;标准直齿圆柱齿轮各基本尺寸计算关系见表9-13;三、直齿圆柱齿轮的画法单个齿轮的画法齿轮的轮齿部分,按GB/——1984规定绘制图9-461齿顶圆和齿顶线用粗实线绘制;2分度圆和分度线用细点画线绘制;分度线应超出轮齿两端面2-3mm3齿根圆和齿根线用细实线绘制,也可省略不画；在剖视图中,耻根线用粗实线绘制,这时不可省略;4在剖视图中,当剖切平面通过齿轮轴线时,齿轮一律按不剖处理;齿轮除了轮齿部分外,其余轮体结构均应按真实投影绘制;轮体的结构和尺寸,由设计要求确定;齿轮属于轮盘类零件,其表达方法与一般轮盘类零件相同;通常将轴线水平放置,可选用两个视图图9-47；或一个视图和一个局部视图参见图9-53,其中的非圆视图可作半剖视或全剖视;2、两齿轮齿合的画法;两齿轮齿合时,除齿合区外,其余部分均按单个齿轮绘制;齿合区按如下规定绘制图9-48：1在垂直于齿轮轴线的投影面的视图反映为圆的视图中,两节圆应相切,齿顶圆均按粗实线绘制;如图9-48a左视图所示；在齿合的齿顶圆也可以省略不画,如图9-48b左视图所示;齿根园全部省略不画;2在平行于齿轮轴线的投影面的视图非圆视图中,当采用剖视且剖切平面通过两齿轮轴线时图9-48a主视图,在齿合区将一个齿轮的轮齿用粗实线绘制,另一个齿轮的轮齿被遮挡的部分用虚线绘制,虚线也可省略;当不采用剖视而用外形视图表示时,齿合区的齿顶线不需画出,节线用粗实线绘制；非齿合的节线仍用细点画线绘制,齿根线均不画出图9-48b主视图;如果两轮齿宽不等,则齿合区的画法如图9-49所示;不论两轮齿宽是否一致,一轮的齿顶线与另一轮的齿根线之间,均应有的间隙;图9-50为齿轮齿条啮合画法对应的轴测图见图9-44;四渐开线齿形的近似画法由于制造或表注尺寸的需要,有时要在齿轮零件图上画出一个或两个齿形;渐开线齿形有多种近似画法,现介绍其中一种图9-51,作图步骤如下：1、画两个圆弧画齿顶圆弧直径d、分度圆弧直径d、齿根圆弧直径d其中2、分齿自圆心O,按360/z分齿,作出1-2个齿的对称线,其中的一条为OO;在分度圆上量取;式中：S为齿厚；P为齿距;3、画齿形连接OA并取其中心点O,以O为圆心,OA为半径作圆弧交基圆与O点;以O为圆心,OA为半径作弧,在顶圆与基圆之间得BC,即为所求齿形的一部分;在基圆与根圆之间,做径向线CE,并以r=m为模数的小圆弧与根圆光滑相连,既得半边齿形;与相同方法做另一侧齿形,既成;五标准直齿圆柱齿轮的绘制根据齿轮实物,通过测量,计算确定其主要参数和各基本尺寸,并测量其余各部分尺寸,然后绘制齿轮零件图的过程,称为齿轮绘制;齿轮绘制除齿轮部分外,其余部分与一般轮盘类零件的绘制方法相同,而齿轮部分主要在于确定齿数z和模数m这两个基本参数;直齿圆柱齿轮绘制的一般步骤如下：1、确定齿数z数出被测齿轮的齿数;2、测量齿顶圆直径d当齿轮的齿数是偶数时,可直接量得d,如图9-52a所示；当齿数为奇数时,应通过测出轴孔直径D和孔壁至齿顶的径向距离H图9-52b,然后按下式算出d;3、确定模数根据d= mz+2,得m= d/ z+2将d和z代入上式中,可算出模数m,并对照模数表9-12选取与其相近的标准模数值;4、计算各基本尺寸根据确定的标准模数,用表9-13的公式计算出等基本尺寸注意,当取标准模数后,应重新核算d,一修正或确定所测之d值5、校对中心局a计算所得的尺寸要与实测的中心距核对,必须符合下式：a=1/2d1+d2=1/2mz1+z26、测量齿轮其他各部分尺寸7、绘制直齿圆柱齿轮零件图90-53所示为直齿圆柱齿轮的零件图图中省略了部分内容;在齿轮零件图中,除具有一般零件的内容外,齿顶圆直径、分度圆直径必须直接注出,齿根圆直径规定不注因加工时该尺寸由其他参数控制；并在图样右上角的参数栏中注写模数、齿数、齿形、齿形角等基本参数;二、直齿圆锥齿轮一直齿圆锥齿轮各部分名称和尺寸计算直齿圆锥齿轮通常用于交角90度的两轴之间的传动;图9-54为锥齿轮呸两视图,其主体结构由顶锥、前锥、背锥等组成;刀具顺着顶锥面切出直的轮齿后,即成直齿圆锥齿轮;直齿圆锥齿轮各部分名称如图9-55所示;由于轮齿分布在圆锥面上,因而其齿形从大端到小端是逐渐收缩的,齿厚和齿高均沿着圆锥素线方向逐渐变化,故模数和直径也随之变化;为便于设计和制造,规定一大端为准,齿顶高h、齿根高h、分度圆直径d,齿顶圆直径d及齿根圆直径d图中未标注均在大端度量；并取大端的模数为标准模数GB/T12368-1990,以它作为计算圆锥齿轮各部分尺寸的基本参数;大端背锥素线与分度圆素线垂直;圆锥齿轮轴线与分度圆锥素线间夹角称为分度圆锥角,它是圆锥齿轮的又一基本参数;圆锥齿轮各部分名称及尺寸关系见表9-14;二、圆锥齿轮的画法1、单个圆锥齿轮的画法1在投影为非圆的视图中,画法与圆柱齿轮类似;即常采用剖视,其轮按不剖处理,用粗实线画出齿顶线和齿根线,用细点画线画出分度线;2在投影为圆的视图中,轮齿部分只需用粗实线画出大端和小端的齿顶圆；用细点画线画出的打大端的分度圆；齿根圆不画;投影为圆的视图一般也可用仅表达键槽轴孔的局部视图取代;单个圆锥齿轮的画图步骤如图9-57所示;2、圆锥齿轮齿合的画法图9-58一对安装准确的标准圆锥齿轮齿合时,它们的分度圆锥应相切分度圆锥与节圆锥重合,分度圆与节重圆重合其齿合区的画法,与圆柱齿轮类似：1在剖视图中,将一齿轮的齿顶线画成粗实线,另一齿轮的齿顶线画成虚线或省略;2在外形视图中,一齿轮的节线与另一齿轮的节圆相切;啮合画法的作图步骤如图9-59所示;三、蜗杆蜗轮蜗杆蜗轮用于两交叉轴交叉角一般为直角间的转动;通常蜗杆主动,蜗轮从动,用于减速,可获得较大的传动比;蜗杆蜗轮传动中图9-60,最常用的蜗杆为圆柱形阿基米德蜗杆;这种蜗杆的轴向齿廓是直线,轴向断面呈等腰梯形,与梯形螺纹相似;蜗杆的齿数称为头数,相当于螺纹的线数,常用单头或双头;蜗杆相当于斜齿圆柱齿轮,其轮齿分布在圆环面上,使齿轮能包住蜗杆,以改善接触状况,这是蜗轮形体的一特征;一蜗杆蜗轮的主要参数与尺寸计算1.齿距P与模数P在包含蜗杆轴线并垂直于蜗轮轴线的中间平面内图9-60,蜗杆的轴向齿距P应与蜗轮的端面齿距P相等P=P=P,所以蜗杆的轴向模数M与蜗轮的端面模数M也相等M=M=M,并规定为标准模数;蜗杆分度圆直径d,喉圆直径d、齿根圆直径d均在中间平面内度量;2、蜗杆直径系数q蜗杆直径系数是蜗杆特有的一重要参数,它等于蜗杆的分度圆直径d与轴向模数M的比值,即 q=d/m或 d=mq对应于不同的标准模数,规定了相应的q值,引入这一系数的目的,主要是为了减少加工刀具的数目;3、导程角r沿蜗杆分度圆柱面展开,螺旋线展成倾斜直线,如图9-61所示,斜线与底线间的夹角r,称为蜗杆的导程角;当蜗杆直径系数q和头数Z选顶后,导程角r就唯一确定了;它们之间的关系为 tan一对相互齿合的蜗杆和蜗轮,除了模数和齿形角必须分别相同外,蜗杆导程角r与2蜗轮旋角B应大小相等,旋向相同,即r=B;蜗杆与蜗轮各部分尺寸与模数m、蜗杆直径系数q、导程角r和齿数Z、Z有关,其具体关系见表9-15;二蜗杆蜗轮的画法1、蜗杆的画法蜗杆一般选用一个视图,其齿顶线、齿根线和分度线的画法与圆柱齿轮系相同,如图9-62所示;图中以细线表示的齿根线也可省略;齿形可用局部视图或局部放大图表示;2、涡轮的画法涡轮的画法与与圆柱齿轮相似,如图9-63所示;1在投影为非圆的视图中常用全剖或半剖视,并在其相齿合的蜗杆轴线位置画出细点画线圆和对称中心线,以表注有关尺寸和中心距;2在投影为圆的视图中,只画出最大顶圆和分度圆,喉圆和齿根圆省略不画,投影为圆的视图也可用表达键槽轴孔的局部视图取代;3、蜗杆蜗轮齿合的画法蜗杆蜗轮齿合有画成外形图和剖视图两种形式,其画法如图9-64所示;在蜗轮投影为圆的视图中,蜗轮的节圆与蜗杆的节线相切;。

斜齿圆柱齿轮的参数及几何尺寸计算斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1. 螺旋角B右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角B称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tan B = n d/ps对于基圆柱同理可得其螺旋角Bb为：tan 禹=tan jScos 碍所以有:tan 禺=加冷心蜀=7TC0S a t d /通常用分度圆上的螺旋角B斜进行几何尺寸的计算。

螺旋角B越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2. 模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt • cos B为p=n m, n mn=n mt • co故,齿轮法面模数与端面模数的关系为：mn= mt • cos。

在右图所示的斜齿条中，平面ABD 在端面上，平面 ACE 在法面 S 上，/ACB=90。

在直角△ABD 、 △ACEJ 及 z\ABC 中， tan 务=AB f BDtan 口花=AC f EE 、UIJS //」、BD =CE ，所以有:3. 压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相 等，所以斜齿圆柱齿轮法面压力角 an 和端面压力角a 的关系可通过斜齿条得到tan % = ACiCE = AB cos $ ! ED = tan务 cos 0 法面压力角和端面压力角的关系轮齿的齿顶高都是相同的,顶隙也是相同的，即4. 齿顶高系数及顶隙系数：无论从法向或从端面来看,artcOS PI.C t=Cnccs (55. 斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算， 具体计算公式如下表所示：从表中可以看出，斜齿轮传动的中心距与螺旋角 B 有关。

齿轮齿形画法一、总述我们在齿轮加工进行齿形的检验时，常会用到齿形模板，以前每遇到这种情况都需要技术人员照手册按坐标点一点一点的画出，十分麻烦，且每用到模数不同的齿轮，都要重新画，工作量可想而知。

现在计算机普及了，我们依据淅开线的形成原理和绘制.1.2.画一长度为0.44mm的水平轴线垂线与基圆相切,然后绕基圆圆心阵列该直线和与其垂直的水平线,角度取3度(如图二)3.将阵列所得的基圆切线延长:3°处的切线保持不变,6°处的切线延长一倍,9°处的切线延长4.,) 5.部分,并将齿轮转至如图五位置。

以上五步为齿轮轮齿渐开线部分的绘制。

从第六步开始为基圆与齿根圆部分齿形图的绘制。

6.先画出模数是1的齿条图形，比标准齿条齿顶高高出0.25mm(如图六)7.如图七所示将齿条与齿轮啮合.8.9.角,相,,该齿轮３.是一个约定的假想圆。

４.节圆（直径d）两齿轮合时，位于连心线OO上的两齿廓点P，称为节点。

分别以OO为圆心，OP 为半径所作的两个相切的园称为节圆。

正确安装的标准齿轮的d=d。

5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。

齿高h分为齿顶高h，齿根高h两段（h=h+h）:齿根高h齿根圆与分度圆之间的径向距离；6.8.所以令则式中m便于设计和制造，模数的数值已标准化，如图9-12所示。

模数是设计、制造齿轮的重要参数。

由于模数m与齿距p成正比。

而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。

模数大，轮齿大，在其他条件相同的情况下，轮齿的承载能力也就大，反之承载能力就小。

另外，能配对折合的两个齿轮，其没，模数必须相等。

加工齿轮也须选用与齿轮模数相同的刀具，因而模数又是选择刀具的依据。

9.压力角、齿形角a如图9-45所示，轮齿在分度圆上齿合点p的受力方向（即渐开线齿廓曲线的法线方向）与该点的瞬时速度方向（分度圆的切线方向）所夹的锐角a称为压力角。

a 表示。

10.(二)（三）、直齿圆柱齿轮的画法单个齿轮的画法齿轮的轮齿部分，按GB/T4459.2——1984规定绘制（图9-46）（1）齿顶圆和齿顶线用粗实线绘制。
