灯光照明设计(含国家设计执行标准)

1 概述
二、光照设计的目的 在量的方面，要解决合适的照度(或亮度) 在质的方面，要解决眩光、光的颜色、阴 影等问题。 ★ 便于进行视觉作业 ★ 促进安全和防护 ★ 引人注目的展示环境 ★ 富有文化的城市夜景照明
1 概述
三、光照设计的基本要求
★ ★ ★ ★
安全 经济 适用
美观
1 概述
四、光照设计的步骤 1) 收集原始资料 2) 确定照明方式和种类并选择合理的照度 3) 确定合适的光源 4) 选择灯具的形式，并确定型号 5) 合理布置灯具 6) 进行照度计算并确定光源的安装功率 7) 根据需要，计算室内各面亮度与眩光评价 8) 确定照明设计方案 9) 确定照明控制策略、方式和系统

工作面上照明的均匀性 工作面与周围环境(墙、顶棚、地板等) 的亮度差别。
3 照明质量评价
照明均匀度常用给定工作面上的最低照 度与平均照度之比来衡量，即Emin/Eav。
最低照度是参考面上某一点最低照度， 平均照度是整个参考面上的平均照度。
工作区域内一般照明的均匀度应不ቤተ መጻሕፍቲ ባይዱ于 0.7，工作房间内交通区的照度不宜低于工 作面照度的1/5。
3 照明质量评价
(四 ) 照度稳定性 提高照明稳定性，采取以下措施 照明供电线路与负荷经常变化大的电力供 电线路分开，以减少负荷变化引起的电压波 动。或采取稳压措施。 灯具安装注意避开工业气流或自然气流引起 的摆动。 被照物体处于转动状态的场合，避免使用有 频闪效应的交流气体放电灯。
3 照明质量评价
3 照明质量评价
(一) 平均球面照度 1、定义： 表示空间照度的量值，表示位于空间 某点处一个无限小的球面上的平均照度，亦 称标量照度。
3 照明质量评价
2、 公式 点光源S在空间计算 点P处产生的平均球面照 度。
S I l P
2r
I 2 I l Es 2 2 A 4r 4l
Es－平均球面照度，单位为lx I－点光源的光强,单位为cd Φ－点光源的光通量，单位为lm A－球体的截面面积，单位为m2 r－球体半径，单位为m l－光源至计算点的距离，单位为m
2 照明种类
《民用建筑电气设计规范》(JGJ/T16-92)中 11.3.4航空障碍灯的装设应根据地区航 空部门的要求决定。 (1)障碍标志灯的水平、垂直距离不宜 大于45m (2)障碍标志灯宜采用自动通断其电源 的控制装置。 (3)障碍标志灯应装设在建筑物或构筑 物的最高部位。
2 照明种类
(二) 根据照明的目的与处理手法分类
2 照明种类
一、照明方式 (一) 一般照明 general lighting 为照亮整个场所而设置的均匀照明。 (二) 分区一般照明 localized lighting 对某一特定区域，如进行工作的地点， 设计成不同的照度来照亮该区域的一般照明。 (三) 局部照明 local lighting 特定视觉工作用的、为照亮某个局部 而设置的照明。
3 照明质量评价
抑制眩光的措施： 降低光源的亮度，降低灯具的表面亮度。 采用磨砂玻璃、漫射玻璃或格栅。 局部照明的灯具采用不透明的反射罩， 且灯具的保护角γ≥30°；若灯具的安装 高度低于工作者的水平视线时，γ应限制 在10°~30°之间。 选择好灯具的悬挂高度。
3 照明质量评价
玻璃水晶灯，可以大大减少眩光。 1000W金属卤化物灯有紫外线防护措施
时，悬挂高度可适当降低。灯具安装选 用合适的距高比。
灯具间最有利的距高比
灯具型式 乳白玻璃圆球灯 防水防尘、天棚灯 无漫射罩的配照型灯 搪瓷深照型灯 镜面深照型灯 有反射罩的荧光灯 有反射罩的荧光灯，带隔栅
距高比L/h 宜采用单行布置的房间高度/m 多行布置 单行布置 2.3～3.2 1.8～2.5 1.6～1.8 1.2～1.4 1.4～1.5 1.2～1.4 1.9～2.5 1.8～2.0 1.5～1.8 1.2～1.4 — — 1.3h 1.2h 1.0h 0.75h — —

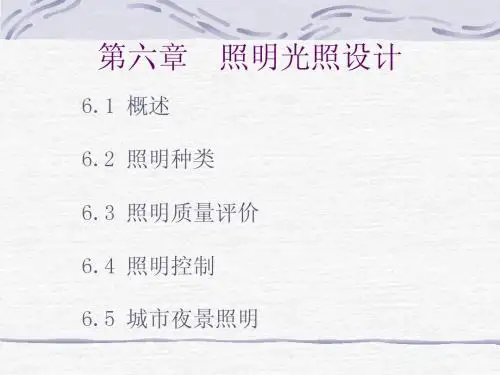

照明光照设计
1 概述 2 照明种类 3 照明质量评价
4 照明控制
5 城市夜景照明
1
光照设计
概述
我国有关照明设计的规范、标准： 《建筑照明设计标准 》（GB 50034-2004）
1 概述
一、光照设计的内容 ★ 照度的选择 ★ 光源的选用 ★ 灯具的选择和布置 ★ 照明计算 ★ 眩光评价 ★ 方案确定 ★ 照明控制策略和方式及其控制系统组成 以文本、图样形式形成照明方案
2 照明种类
②安全照明 safety lighting 作为应急照明的一部分，用于确保处 于潜在危险之中的人员安全的照明。 照度不低于一般照明的5%。 ③疏散照明 escape lighting 作为应急照明的一部分，用于确保疏 散通道被有效地辨认和使用的照明。 主要通道上的照度不低于0.5lx。
1、明视照明
目的
：保证照明场所的视觉条件。
处理手法：要求工作面上有充分的亮度，
亮度应均匀，尽量减少眩光，阴影要适当， 光源的光谱分布及显色性要好。
教室、实验室、工厂车间、办公室等。
2 照明种类

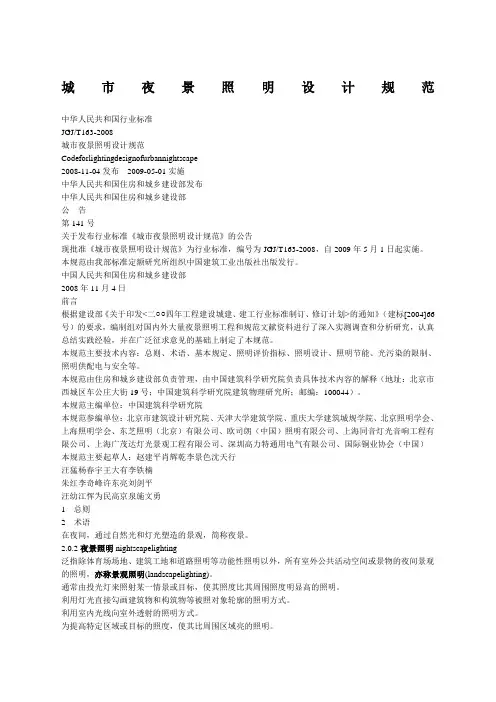

2、气氛照明 (环境照明) 目的 ：为照明场所造成一定的特殊气氛。 处理手法：亮度按设计的需要，故意用暗 光线造成气氛；有意采用亮、暗的强烈对 比与变化的照明造成不同感觉，或用金属、 玻璃等光泽物质，以小面积眩光造成魅力 感；故意将阴影夸大，起着强调、突出强 调作用；采用特殊颜色做色彩照明夸张手 法。 建筑物的泛光照明、城市夜景照明、灯光 雕塑等。
2 照明种类
(四) 混合照明 mixed lighting 由一般照明与局部照明组成的照明。
视觉工作对应的照度分级范围
照度分级范围/lx 视觉工作 ＜30 简单视觉工作的照明 一般视觉工作的照明 特殊视觉工作的照明 50～500 750～2000 照明方式 一般照明 一般照明、分区一般照 明、混合照明 一般照明、分区一般照 明、混合照明 适用场所示例 普通仓库 设计室、办公室、教 室、报告厅 大会堂、综合性、体育 馆、拳击场
(五 ) 降低眩光 眩光是由光源和灯具等直接引起的， 也可能是光源通过反射比高的表面，特别 是像抛光金属那样的镜面反射引起的。 被视物与背景的亮度比超过1:100就容 易产生眩光；当被视物亮度超过16cd/m2 时，在任何条件下都会产生眩光。 我国规定民用建筑照明对直接眩光限 制的质量等级分为三级。
2 照明种类
二、照明种类概述 (一) 根据照明使用情况分类 1、正常照明 normal lighting 在正常情况下使用的室内外照明。 可单独使用，也可与应急照明、值班照明同 时使用，但控制线路必须分开。 2、应急照明 emergency lighting 因正常照明的电源失效而启用的照明。 ①备用照明 stand-by lighting 作为应急照明的一部分，用于确保正常 活动继续进行的照度。 照度不低于一般照明的10%。
1 概述
五、光照设计的成果 第一阶段为方案设计阶段 包括灯具种类和数量的确定、整体设计 方案、灯位布置图和工程造价及其预算。采 用效果图、文本等成果体现。 第二阶段为初步设计阶段 根据方案，制定相应的开关、灯的回路， 确定控制方案和系统的软、硬件组成。 第三阶段为施工图设计阶段 完成施工图的绘制、图样交底，最终完 成项目的设计、施工。
3、按照光线的投射方向 定向照明； 漫射照明 4、按照灯具光通量分布 直接照明、半直接照明、 一般漫射照明、半间接照明、 间接照明
三、正常照明和应急照明的关系
在正常情况下采用的照明为正常照明。在非正 常情况下暂时采用的照明为应急照明。当照明 电源故障停电使正常照明无法工作或该环境中 发生火灾时为非正常情况；当照明电源正常供 电并且该环境无以上非正常情况发生时为正常 情况。 正常照明和应急照明的区别
3 照明质量评价

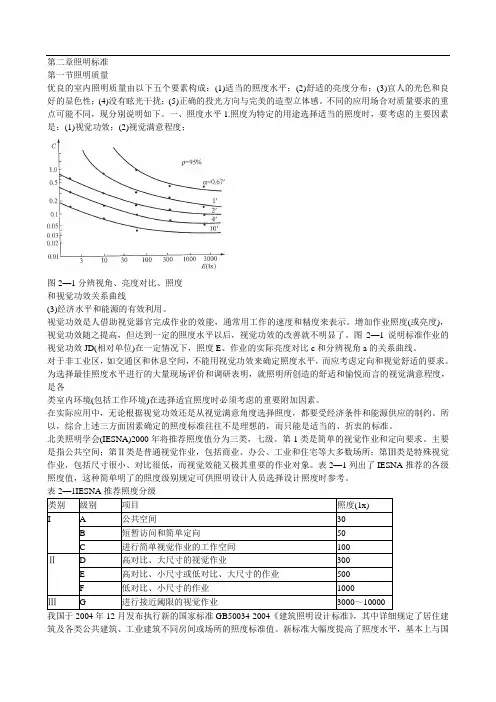

一、评价指标 (一) 照度水平 照度是决定物体明亮程度的直接指标。 《民用建筑电气设计规范》(JGJ/T1692)中各场所的照度标准。 《建筑照明设计标准》(GB500342004)中的5照明标准值。 “照度标准”中给出的照度值是指各种 工作场所参考平面的评价照度值。
3 照明质量评价
2 照明种类
《民用建筑电气设计规范》(JGJ/T16-92)中
11.3.1当仅需要提高房间内某些特定工作区的 照度时，宜采用分区一般照明。 局部照明宜在下列情况下采用： (1)局部需要有较高的照度。 (2)由于遮挡面使一般照明射不到的某些范围。 (3)视觉功能降低的人需要有较高的照度。 (4)需要减少工作区的反射眩光。 (5)为加强某方向光照以增强质感时。
四、灯具布置
（一）室内灯具布置原则
1）照度合适； 2）工作面上照度均匀； 3）无眩光、无阴影； 4）灯泡安装容量减至最少； 5）安装容易，维护方便； 6）美观整齐
（二） 距高比s/h的确定
灯具布置是否合理，主要取决于灯具的间距s 和计算高度h（灯具至工作面的距离）的比值 （称为距高比）。在h已定的情况下，s/h值小， 照度均匀性好，但经济性差，s/h值大，则不 能保证照度的均匀度。通常每个灯具都有一个 “最大允许距高比”。参见表6-2，6-3.
2 照明种类
在由于工作中断或误操作容易引起爆炸、火
灾和人身事故或将造成严重政治后果和经济 损失的场所，应设置应急照明。 应急照明宜设置在可能引起事故的工作场所 以及主要通道的出入口。 应急照明必须采用能瞬时点燃的可靠光源， 一般采用白炽灯或卤钨灯。 当应急照明作为正常照明的一部分点燃，而 且发生故障不需要切换电源时，也可用气体 放电灯。
3 照明质量评价
荧光灯的最大允许距高比
效率 (%) 1× 40W YG1-1 81 简式荧光灯 1× 40W YG2-1 88 2× 40W YG2-2 97 密闭型荧光灯1× 40W YG4-1 84 密闭型荧光灯2× 40W YG4-2 80 吸顶式荧光灯2× 40W YG6-2 86 吸顶式荧光灯3× 40W YG6-3 86 嵌入式格栅荧光灯(塑料格栅)3× 40W YG15-3 45 嵌入式格栅荧光灯(铝格栅)2× 40W YG15-2 63 名称 型号 最大允许距高比 A-A B-B 1.62 1.22 1.46 1.28 1.33 1.28 1.52 1.27 1.41 1.26 1.48 1.22 1.5 1.26 1.07 1.05 1.25 1.2 光通量/lm 400 2400 2× 2400 2400 2× 2400 2× 2400 3× 2400 3× 2400 2× 2400 A B A B
r 2
图 6-2 平均球面照度
平均球面照度
3 照明质量评价
Es与测量球的大小无关，只与光源的光强I 成正比，与光源到计算点的距离平方成反比。 当光源入射方向与受照面法线间的夹角 θ=0°时， E 1 E Eh－同一点的水平面照度
(二 ) 亮度分布 亮度分布是照度设计的补充，是舒适视 觉的必要条件。 为避免顶棚显得太暗，顶棚照度不应低 于作用照度的1/10； 工作房间内的墙壁或隔断的反射比最好 在50%~70%之间； 地板的反射比在20%~40%。 适当增加作业对象与作业背景的亮度之 比。
3 照明质量评价
(三 ) 照度均匀度 为了减轻人眼对因照度的极不相同的频 繁适用所造成的视觉疲劳，室内照度的分布 应该具有一定的均匀度。包括两方面：
适当利用眩光，以烘托独特的气氛。
如迪斯科舞厅的灯光设计
3 照明质量评价
(六 ) 光源的颜色和显色性 在需要正确辨色的场所(如某些实验室、生 产车间和珠宝金饰商店)应采用显色指数较高 的光源，如白炽灯、日光色荧光灯、日光色 镝灯等。
3 照明质量评价
二、照明的表达法 照度质量指标 平面照度 垂直面照度 平均球面（标量）照度 照度矢量 柱面照度
2 照明种类
3、值班照明 on-duty lighting 非工作时间，为值班所设置的照明。 利用正常照明中能单独控制的一部分， 或利用应急照明的一部分或全部。 4、警卫照明 security lighting 用于警戒而设置的照明。 5、障碍照明 obstacle lighting 在可能危及航行安全的建筑物或构筑物 上安装的标志灯。 按民航和交通部门的有关规定装设。
