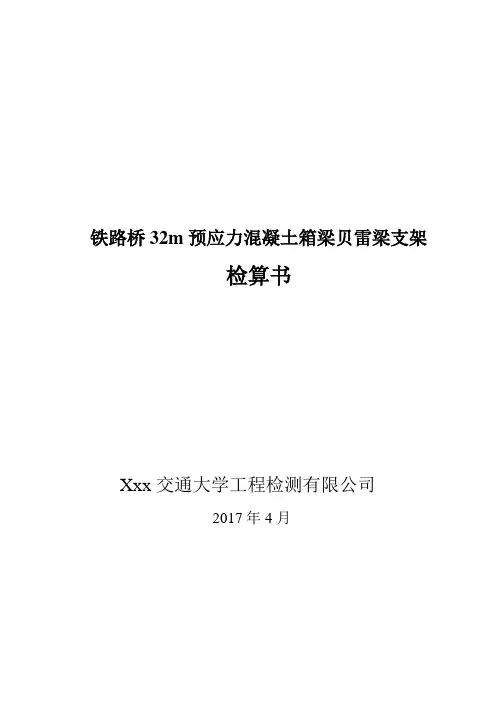

铁路桥32m预应力混凝土箱梁贝雷梁支架检算书Xxx交通大学工程检测有限公司2017年4月项目名称:铁路桥32m预应力混凝土箱梁贝雷梁钢管支架检算计算:复核:审核:检测单位:xxx交通大学工程检测有限公司委托单位:2017年4月25日32m预应力混凝土箱梁贝雷梁钢管支架检算书目录1计算依据及计算方式........................................................................................................ - 1 -1.1计算依据 . (1)1.2计算方式 (1)2工程概况............................................................................................................................ - 1 -3支架布设............................................................................................................................ - 3 -4荷载计算............................................................................................................................ - 3 -4.1腹板部位荷载计算 (4)4.2底板部位荷载计算 (5)4.3翼缘板部位荷载计算 (6)5方木纵梁检算.................................................................................................................... - 7 -6 I10工字钢横向分配梁检算 ............................................................................................. - 8 -6.1 腹板处分配梁检算................................................................................................. - 8 -6.2 底板处分配梁检算................................................................................................. - 9 -7 贝雷梁检算..................................................................................................................... - 10 -7.1计算说明 .. (10)7.2材料力学特性 (10)7.3贝雷梁检算 (11)7.3.1腹板处贝雷梁检算 (11)7.3.2底板处贝雷梁检算 (12)7.3.3翼缘板处贝雷梁检算 (14)8 双拼I45A工字钢横梁检算 .......................................................................................... - 14 -9 Φ600×8钢管柱检算 ....................................................................................................... - 16 -10基础及地基承载力检算................................................................................................ - 17 -10.1基础承载力检算 (17)10.2地基承载力检算 (18)11建议 ................................................................................................................................ - 18 -1计算依据及计算方式1.1计算依据1、《建筑五金实用手册》;2、《路桥施工计算手册》;3、《钢管结构技术规程》(CECS 280-2010);4、《门式刚架轻型房屋钢结构技术规程》(CECS 102-2012版);5、《公路桥涵施工技术规范》(JTGT F50-2011);6、《钢管混凝土结构设计与施工规范》(CECS 28-2012);7、《建筑地基处理技术规范》(JGJ 79-2012);8、《混凝土结构设计规范》(GB50010-2010);9、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2015);10、《铁路桥涵混凝土结构设计规范》(TB 10092-2017);11、《铁路桥涵地基和基础设计规范》(TB 10093-2017) ;12、《铁路桥涵设计规范》(TB 10002-2017);13、《客运专线铁路桥涵工程施工技术指南》(TZ 213-2005);14、《钢结构设计规范》(GB50017-2003);15、《建筑施工碗扣式脚手架安全技术规范》(JGJ+166-2008);16、《建筑施工临时支撑结构技术规范》(JGJ300-2013);17、《钢筋锚固板应用技术规程》(JGJ256-2011);18、银西施桥参27-1-32m现浇简支梁施工设计图纸。

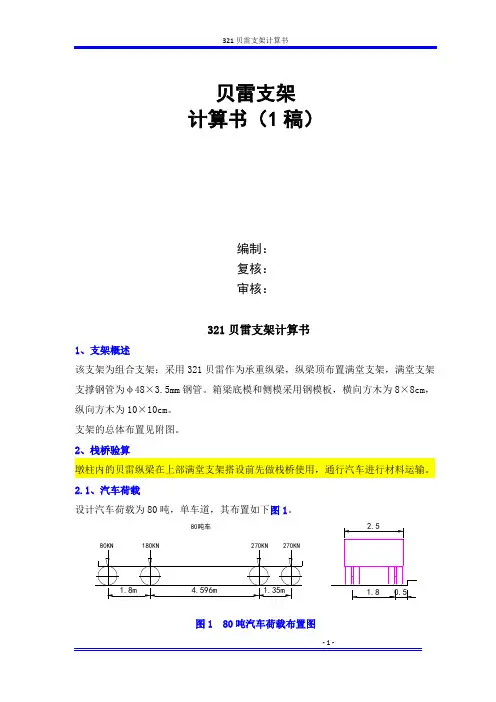

贝雷支架 计算书(1稿)编制: 复核: 审核:321贝雷支架计算书1、支架概述该支架为组合支架:采用321贝雷作为承重纵梁,纵梁顶布置满堂支架,满堂支架支撑钢管为φ48×3.5mm 钢管。
箱梁底模和侧模采用钢模板,横向方木为8×8cm ,纵向方木为10×10cm 。
支架的总体布置见附图。
2、栈桥验算墩柱内的贝雷纵梁在上部满堂支架搭设前先做栈桥使用,通行汽车进行材料运输。
2.1、汽车荷载设计汽车荷载为80吨,单车道,其布置如下图1。
80KN180KN270KN270KN80吨车图1 80吨汽车荷载布置图2.2、321贝雷计算参数 321贝雷计算参数如下表1。
表1 加强型321贝雷力学性能表惯性矩(cm4) 抗弯截面参数(cm3) 容许弯矩(KN ·m) 容许剪力(KN) I W [M 0] [Q 0] 577434.47699.11687.5245.22.3、桥面板计算2.3.1、组合式桥面板结构桥面结构为12mm 钢板+Ⅰ12工字钢,工字钢间距为20cm 。
2.3.2、面板计算 (1)、面板截面参数取1mm 宽度计算,截面参数如下: 12133412311112121111214412121246b mmA b h mm I b h mm W b h mm ===⨯===⨯⨯=== (2)轮载取满载轮压计算。
2702211250.20.6Pp KPa ab ===⨯ (3)受力计算按3等跨连续梁计算,计算跨径200mm 。
122max max 44max50.0011125 1.125/ 1.125/0.10.1 1.12520045004500187.5215240.6770.677 1.1252002000.40.5100100 2.110144400q b p KN m N mmM ql N mmM MPa f MPa W ql mm mm EI σδ==⨯====⨯⨯=⋅====⨯⨯====⨯⨯⨯(4)结论面板的强度和刚度满足规范要求。
福清项目现浇箱梁支架计划计算书钢管桩+贝雷梁+顶托支架计划1、计划概况1.1编制根据⑴《福清市外环路北江滨A段道路工程两阶段施工图》;⑵《马路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);⑶《马路桥涵地基与基础设计规范》(JTG D63-2007);⑷《马路桥涵施工技术规范》(JTG/T F50-2011);⑸《建造施工门式钢管脚手架安全技术规范》(JGJ 128-2000);⑹《马路桥涵抗风设计规范》(JTG/T D60-01-2004);⑺《马路桥涵钢结构和木结构设计规范》(JTJ 025-86);⑻《装备式马路钢桥使用手册》;⑼《路桥施工计算手册》。
⑽《建造施工模板安全技术规范》(JGJ 162-2008)⑾《建造施工碗扣式钢管脚手架安全技术规范》(JGJ 166-2008);⑿《钢结构设计规范》(GB50017-2003)⒀《马路工程施工安全技术规程》(JTJ076-95)⒁《钢结构工程施工质量验收规范》(GB50205—2001)1.2 工程概况外环路(北江滨路-利桥至融宽环路段)道路工程范围西起于龙江路与利桥交错口,向东穿甲飞客运站后,斜跨过龙江,而后沿玉塘湖布设,东止于融宽环路,线位基本展示西北-东南走向,施工里程段为K0+000~K1+800。
瑞亭大桥:中央桩号为K0+377.8,起尽头桩号:K0+116.46—K0+638.5。
桥梁跨径组成为(3×20)+3×(3×35)+(4×35)的形式,桥面宽度2-19.25米,全桥长522.4米。
桥梁上部结构:第一联采用20m装配式预应力混凝土简支空心板,其余各联采用35m等截面延续箱梁。
桥梁下部:采用肋板式桥台。
柱式桥墩、桩基础。
桥梁纵面位于i=2.5%上坡段接i=0.3%上坡段再接-2.1%下坡段,R=5000m直线、凸曲线、直线、凸曲线、直线上;本桥平面位于直线接半径R=500m 圆曲线接直线上,梁体按等角度70°布置,墩台沿着分孔线径向布置。

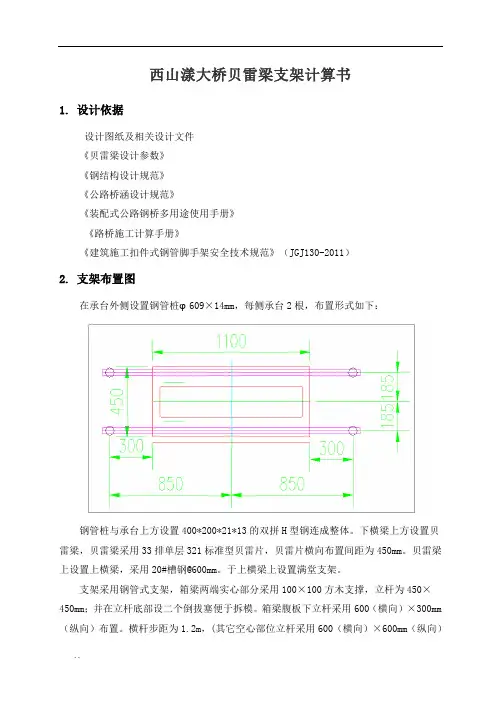

西山漾大桥贝雷梁支架计算书1.设计依据设计图纸及相关设计文件《贝雷梁设计参数》《钢结构设计规范》《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.支架布置图在承台外侧设置钢管桩φ609×14mm,每侧承台2根,布置形式如下:钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。
下横梁上方设置贝雷梁,贝雷梁采用33排单层321标准型贝雷片,贝雷片横向布置间距为450mm。
贝雷梁上设置上横梁,采用20#槽钢@600mm。
于上横梁上设置满堂支架。
支架采用钢管式支架,箱梁两端实心部分采用100×100方木支撑,立杆为450×450mm;并在立杆底部设二个倒拔塞便于拆模。
箱梁腹板下立杆采用600(横向)×300mm (纵向)布置。
横杆步距为,(其它空心部位立杆采用600(横向)×600mm(纵向)布置)。
内模板支架立杆为750(横向)×750mm (纵向)布置。
横杆步距为≤。
箱梁的模板采用方木与夹板组合; 两端实心及腹板部位下设100*100mm 方木间距为250mm 。
翼板及其它空心部位设50*100mm 方木间距为250mm 。
内模板采用50*100mm 方木间距为250mm 。
夹板均采用1220*2440*15mm 的竹夹板。
具体布置见下图:3. 材料设计参数3.1. 竹胶板:规格1220×2440×15mm根据《竹编胶合板国家标准》(GB/T13123-2003),现场采用15mm 厚光面竹胶板为Ⅱ类一等品,静弯曲强度≥50MPa ,弹性模量E ≥5×103MPa ;密度取3/10m KN =ρ。
3.2. 木 材100×100mm 的方木为针叶材,A-2类,方木的力学性能指标按"公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘的折减系数取值,则:[σw]=13*= MPaE=10×103×=9×103MPa[τ]=×=3.3.型钢Q235,钢容许应力:轴向应力[σ]=135MPa,弯曲应力[σw]=140MPa,剪应力[τ]=80MPa,弹性模量E=×105N/mm2。

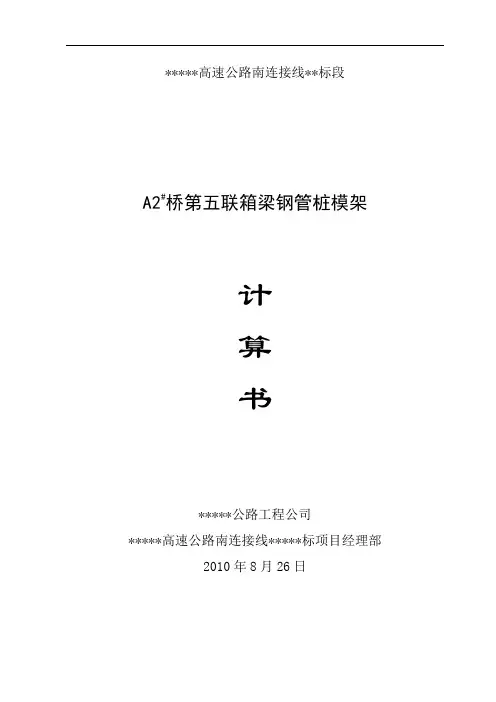

*****高速公路南连接线**标段A2#桥第五联箱梁钢管桩模架计算书*****公路工程公司*****高速公路南连接线*****标项目经理部2010年8月26日目录一、工程概况 (1)二、荷载计算 (2)三、构件计算 (3)1、底模板 (3)2、中孔肋木计算 (4)3、中孔楞木计算 (5)4、中孔贝雷梁计算 (9)5、中孔主横梁计算 (11)6、中孔立柱计算 (12)7、边孔肋木计算 (14)8、边孔贝雷梁计算 (15)9、边孔主横梁计算 (17)10、边孔立柱计算 (18)四、结论 (21)A2桥第五联(跨M、F线)现浇箱梁模板支架计算一、工程概况A2桥第五联跨越M、F线,为三孔连续刚构桥。
跨径组合为35+45+35m。
箱梁在15#、18#墩处为简支,第16#、17#墩处墩梁固结。
箱梁底宽8m,顶宽12m (两侧翼缘悬挑各2m)。
横截面为单箱双室。
箱梁为变高梁,跨中梁高1.8m,根部梁高3m。
固结墩顶横隔板厚2m,简支墩顶横隔板厚1.5m。
箱梁纵向梁底为直线与R=143.20m的圆曲线组合,中孔梁顶中部为6m直线段,边孔近15#、18#墩处有15.45m直线段。
箱梁腹板垂直,厚50cm。
梁底与地面最大高差17.05m。
设计分为A、B、C三个节段现浇,C50砼数量453.9+459+236.9 m3 。
A2桥第五联纵断面图墩位断面图跨中断面图端支点断面图墩中线断面图二、荷载计算1、现浇砼的荷载偏安全地假定所有砼荷载仅由底板均摊,荷载分项系数 1.2,砼容重26KN/m3。
则p1=(453.9+459+236.9)×26×1.2÷(35+45+35)÷8=38.9932KN/m22、施工人员料机具堆放p2,荷载分项系数1.4①计算模板、肋木时取2.5×1.4=3.5Kpa②计算支承肋木的梁时取1.5×1.4=2.1Kpa③计算立柱时取1×1.4=1.4Kpa3、振捣砼荷载p3=2×1.4=2.8Kpa,分项系数1.44、芯模自重p4=2.1×1.2=2.52Kpa,分项系数1.2以上参数取值见《建筑施工碗扣式脚手架安全技术规范》 JGJ166-2008第4.3.1和《路桥施工计算手册》第八章模板工程周水兴等编著三、构件计算1、底模板底模用 1.5cm厚竹胶板一等品,弹性模量取9×103MPa,抗弯强度80Mpa,抗弯剪强度取1.9MPa。

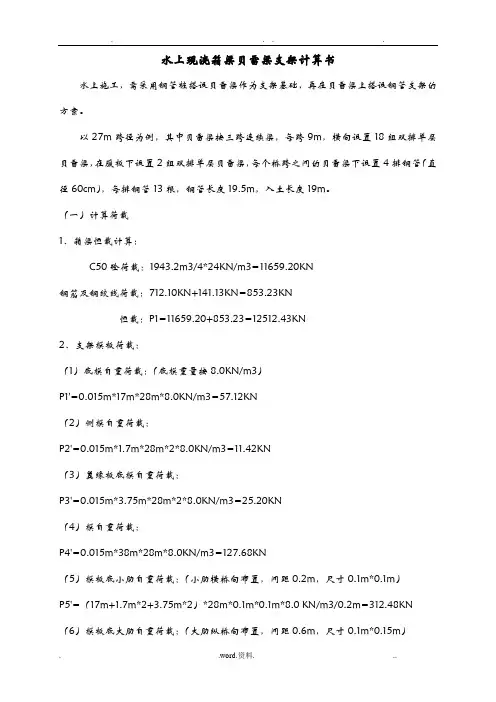

水上现浇箱梁贝雷梁支架计算书水上施工,需采用钢管桩搭设贝雷梁作为支架基础,再在贝雷梁上搭设钢管支架的方案。
以27m跨径为例,其中贝雷梁按三跨连续梁,每跨9m,横向设置18组双排单层贝雷梁,在腹板下设置2组双排单层贝雷梁,每个桥跨之间的贝雷梁下设置4排钢管(直径60cm),每排钢管13根,钢管长度19.5m,入土长度19m。
(一)计算荷载1、箱梁恒载计算:C50砼荷载:1943.2m3/4*24KN/m3=11659.20KN钢筋及钢绞线荷载:712.10KN+141.13KN=853.23KN恒载:P1=11659.20+853.23=12512.43KN2、支架模板荷载:(1)底模自重荷载:(底模重量按8.0KN/m3)P1'=0.015m*17m*28m*8.0KN/m3=57.12KN(2)侧模自重荷载:P2'=0.015m*1.7m*28m*2*8.0KN/m3=11.42KN(3)翼缘板底模自重荷载:P3'=0.015m*3.75m*28m*2*8.0KN/m3=25.20KN(4)模自重荷载:P4'=0.015m*38m*28m*8.0KN/m3=127.68KN(5)模板底小肋自重荷载:(小肋横桥向布置,间距0.2m,尺寸0.1m*0.1m)P5'=(17m+1.7m*2+3.75m*2)*28m*0.1m*0.1m*8.0 KN/m3/0.2m=312.48KN (6)模板底大肋自重荷载:(大肋纵桥向布置,间距0.6m,尺寸0.1m*0.15m)P6'=(17m+1.7*2m+3.75m*2)*28m*0.1m*0.15m*8.0 KN/m3/0.6m=156.24KN (7)支架自重荷载:立杆横桥向0.6m布置,纵桥向0.9m布置,支架平均高度4m,水平杆按1.2m布置立杆自重荷载:25.5*28*4/0.6/0.9=203.09KN横杆自重荷载:25.5*28*4/0.6+25.5*28*4/0.9=304.64KN支架自重荷载:P7'=203.09+304.64=507.73KN支架及模板荷载:P2=P1'+P2'+P3'+P4'+P5'+P6'+P7'=1197.87KN3、人和机具在模板上移动荷载(取2.5KN/m2):P3=25.5*28*2.5=1785KN4、振捣混凝土产生的荷载(取2.0KN/m2):P4=25.5*28*2=1428KN5、倾倒混凝土时产生的荷载(取2.0KN/m2)P5=25.5*28*2=1428KN6、28a工字钢自重荷载:P6=34*26.5*43.47=391.66KN平均荷载:Q6=0.534KN/m27、贝雷梁自重荷载P7=9*36*2.7=874.8KN8、36a工字钢自重荷载:P8=25.5*8*59.9=122.2KN9、20mm厚钢板自重荷载(与钢管桩焊接,0.8m*0.8m):P9=52*0.8*0.8*0.02*78KN=51.92KN10、钢管桩自重荷载:(4排,每排13根Φ600mm钢管桩)钢管桩由钢板卷制而成,钢板选用10mm厚度。

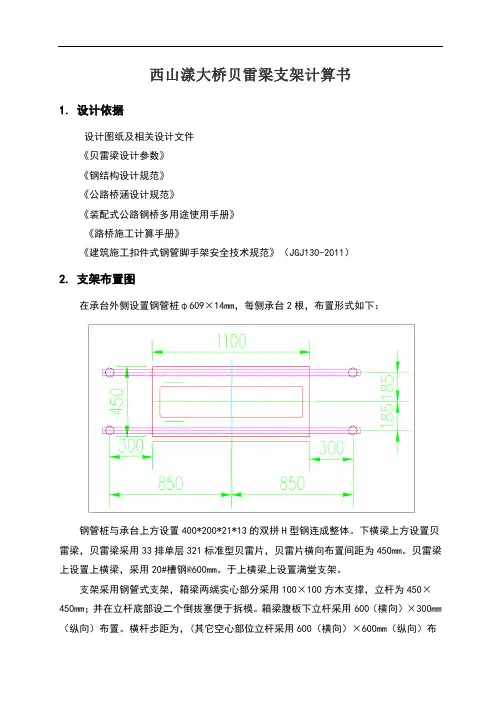

西山漾大桥贝雷梁支架计算书1.设计依据设计图纸及相关设计文件《贝雷梁设计参数》《钢结构设计规范》《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.支架布置图在承台外侧设置钢管桩φ609×14mm,每侧承台2根,布置形式如下:钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。
下横梁上方设置贝雷梁,贝雷梁采用33排单层321标准型贝雷片,贝雷片横向布置间距为450mm。
贝雷梁上设置上横梁,采用20#槽钢@600mm。
于上横梁上设置满堂支架。
支架采用钢管式支架,箱梁两端实心部分采用100×100方木支撑,立杆为450×450mm;并在立杆底部设二个倒拔塞便于拆模。
箱梁腹板下立杆采用600(横向)×300mm (纵向)布置。
横杆步距为1.2m,(其它空心部位立杆采用600(横向)×600mm(纵向)布置)。
内模板支架立杆为750(横向)×750mm (纵向)布置。
横杆步距为≤1.5m 。
箱梁的模板采用方木与夹板组合; 两端实心及腹板部位下设100*100mm 方木间距为250mm 。
翼板及其它空心部位设50*100mm 方木间距为250mm 。
内模板采用50*100mm 方木间距为250mm 。
夹板均采用1220*2440*15mm 的竹夹板。
具体布置见下图:3. 材料设计参数3.1. 竹胶板:规格1220×2440×15mm根据《竹编胶合板国家标准》(GB/T13123-2003),现场采用15mm 厚光面竹胶板为Ⅱ类一等品,静弯曲强度≥50MPa ,弹性模量E ≥5×103MPa ;密度取3/10m KN =ρ。
3.2. 木 材100×100mm 的方木为针叶材,A-2类,方木的力学性能指标按"公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘0.9的折减系数取值,则:[σw]=13*0.9=11.7 MPaE=10×103×0.9=9×103MPa[τ]=1.4×0.9=1.26MPa3.3.型钢Q235,钢容许应力:轴向应力[σ]=135MPa,弯曲应力[σw]=140MPa,剪应力[τ]=80MPa,弹性模量E=2.0×105N/mm2。

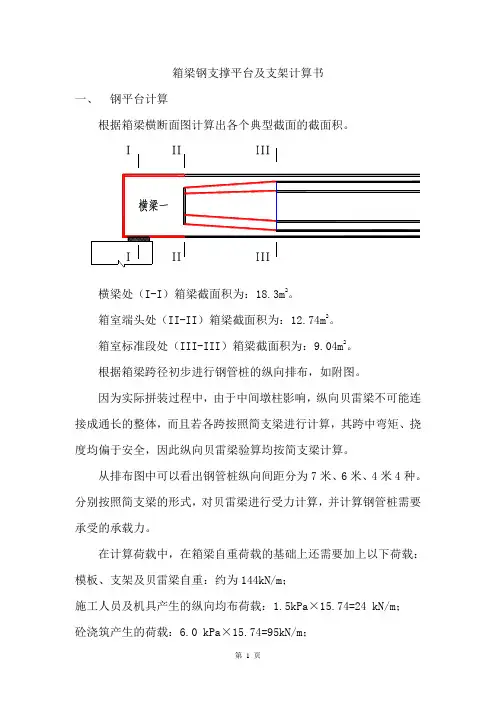

箱梁钢支撑平台及支架计算书一、钢平台计算根据箱梁横断面图计算出各个典型截面的截面积。
横梁处(I-I)箱梁截面积为:18.3m2。
箱室端头处(II-II)箱梁截面积为:12.74m2。
箱室标准段处(III-III)箱梁截面积为:9.04m2。
根据箱梁跨径初步进行钢管桩的纵向排布,如附图。
因为实际拼装过程中,由于中间墩柱影响,纵向贝雷梁不可能连接成通长的整体,而且若各跨按照简支梁进行计算,其跨中弯矩、挠度均偏于安全,因此纵向贝雷梁验算均按简支梁计算。
从排布图中可以看出钢管桩纵向间距分为7米、6米、4米4种。
分别按照简支梁的形式,对贝雷梁进行受力计算,并计算钢管桩需要承受的承载力。
在计算荷载中,在箱梁自重荷载的基础上还需要加上以下荷载:模板、支架及贝雷梁自重:约为144kN/m;施工人员及机具产生的纵向均布荷载:1.5kPa×15.74=24 kN/m;砼浇筑产生的荷载:6.0 kPa×15.74=95kN/m;砼振捣产生的荷载2.0 kPa ×15.74=32kN/m ; 共计:295 kN/m 。
(一)贝雷梁计算 1、贝雷梁布置(1)钢管桩7米间距,顶部承受箱梁标准段自重荷载则跨中最大弯矩:M max =ql 2/8=(241+295)×72/8=3283kN ·m ; 最大支反力:Q max =ql/2=(241+295)×7/2=1876kN 。
(2)钢管桩6米间距,顶部承受箱梁标准段自重荷载则跨中最大弯矩:M max =ql 2/8=(241+295)×62/8=2412kN ·m ; 最大支反力:Q max =ql/2=(241+295)×6/2=1608kN 。
(3)钢管桩6米间距,上部承受箱梁箱室变化段自重荷载6则跨中最大弯矩:M max =2615.04kN ·m ;两端支反力:Q max1=1788.48kN ,Q max2=1698.24kN 。

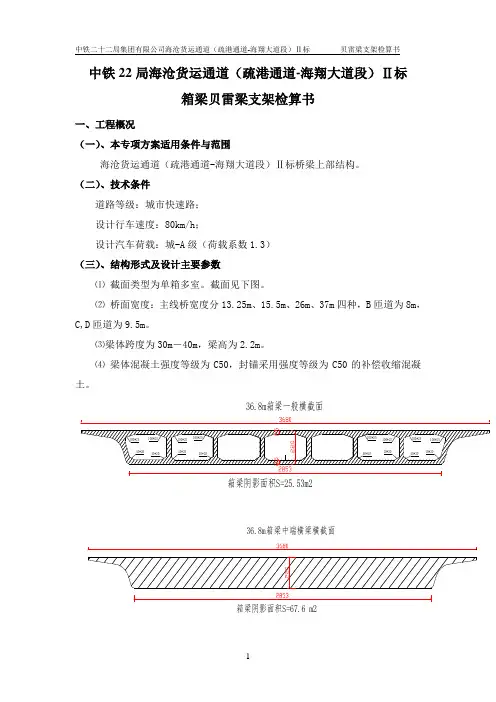

中铁22局海沧货运通道(疏港通道-海翔大道段)Ⅱ标箱梁贝雷梁支架检算书一、工程概况(一)、本专项方案适用条件与范围海沧货运通道(疏港通道-海翔大道段)Ⅱ标桥梁上部结构。
(二)、技术条件道路等级:城市快速路; 设计行车速度:80km/h ;设计汽车荷载:城-A 级(荷载系数1.3) (三)、结构形式及设计主要参数⑴ 截面类型为单箱多室。
截面见下图。
⑵ 桥面宽度:主线桥宽度分13.25m 、15.5m 、26m 、37m 四种,B 匝道为8m ,C,D 匝道为9.5m 。
⑶梁体跨度为30m -40m ,梁高为2.2m 。
⑷ 梁体混凝土强度等级为C50,封锚采用强度等级为C50的补偿收缩混凝土。
箱梁阴影面积S=25.53m2100*2540*2040*20100*2540*20100*25100*2540*2036.8m箱梁一般横截面100*2540*2040*20100*2540*20100*25100*2540*20箱梁阴影面积S=67.6 m236.8m箱梁中端横梁横截面二、模板支撑架总体方案概况现浇支架采用钢管贝雷膺架,两端立柱支撑在承台上,中间支撑柱采用37×2×1m条形混凝土基础。
一次主梁之上的二次分配梁采用44排单层普通型贝雷片顺桥向布置。
贝雷桁架梁与墩身间缺口处,采用I18工字钢或者20号槽钢搭接过渡,一端搭接在贝雷梁上,另一端搭在墩帽上。
钢管柱顶高程逐一核对,并考虑支架预留拱度,支架卸落采用卸漏砂箱并临时连接成整体。
贝雷桁架纵梁按设计图逐根组装,每两片为一组,中间设置标准桁撑,以求稳定防侧倾,然后使用吊车逐根吊装就位。
贝雷桁架梁之上横桥向摆布I12.6工字钢分配梁,间距采用50cm和80cm。
再上铺设梁底方木楞、竹胶模板。
力学传递程序:现浇箱梁砼→模板→工字钢横向分配梁(I12.6)→贝雷纵梁(1.5*3)→支撑横梁(双拼40B工字钢)→卸落装置→钢管柱式支墩(υ630*8mm)→承台顶或现浇砼基础顶。

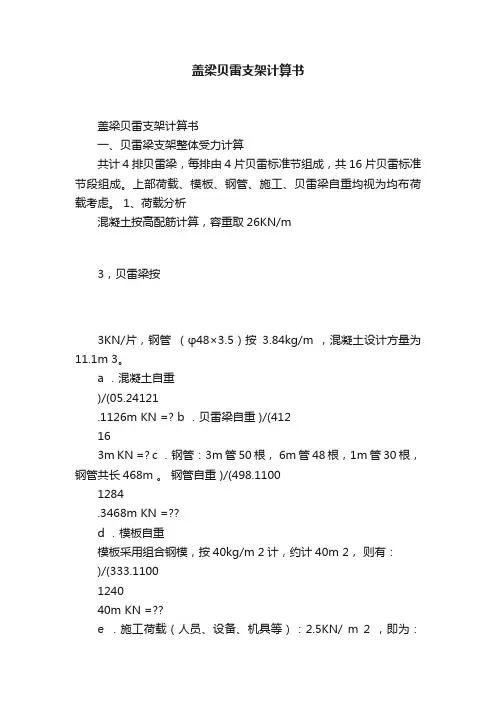

盖梁贝雷支架计算书盖梁贝雷支架计算书一、贝雷梁支架整体受力计算共计4排贝雷梁,每排由4片贝雷标准节组成,共16片贝雷标准节段组成。
上部荷载、模板、钢管、施工、贝雷梁自重均视为均布荷载考虑。
1、荷载分析混凝土按高配筋计算,容重取26KN/m3,贝雷梁按3KN/片,钢管(φ48×3.5)按3.84kg/m ,混凝土设计方量为11.1m 3。
a .混凝土自重)/(05.24121.1126m KN =? b .贝雷梁自重 )/(412163m KN =? c .钢管:3m 管50根, 6m 管48根,1m 管30根,钢管共长468m 。
钢管自重 )/(498.11001284.3468m KN =??d .模板自重模板采用组合钢模,按40kg/m 2计,约计40m 2,则有:)/(333.1100124040m KN =??e .施工荷载(人员、设备、机具等):2.5KN/ m 2 ,即为:1.47KN/mf .振捣砼时产生的荷载:2KN/ m 2,即为:1.18KN/mg .倾倒砼时产生的冲击荷载:2KN/m 2即为:1.18KN/m 综合以上计算,取均布荷载为:35KN/m (计算值为34.711) 2、贝雷梁内力计算贝雷梁为悬臂梁,其计算简图如下所示:弯矩图:剪力图:由内力图可知:贝雷梁承受的最大弯矩M max 、最大剪力Q max 、最大支座反力R 1,2分别为:M max =157.5KN ·m Q max =105KN R 1,2=210KN则单排贝雷梁受力情况为:M max =157.5/4=39.375KN ·m <[M 0]=975 KN ·mQ max =105/4=26.25KN <[Q]=245.2KN 贝雷梁抗弯、抗剪均满足使用要求。
每组贝雷梁对支座(牛腿)的作用力N= R 1,2/4=52.5KN 3、贝雷梁位移计算:单层4片贝雷梁的抗弯刚度为2104200KN ·m 2 位移图:由位移图有:悬臂端位移最大,为:f max =0.39mm<="">二、牛腿强度及刚度计算 1、牛腿受力分析由贝雷片传来的荷载N1=N2=52.5KN ,间距为45cm 。
- 1 -西山漾大桥贝雷梁支架计算书1. 设计依据设计图纸及相关设计文件 《贝雷梁设计参数》 《钢结构设计规范》 《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》 《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2. 支架布置图在承台外侧设置钢管桩φ609×14mm ,每侧承台2根,布置形式如下:钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。
下横梁上方设置贝雷梁,贝雷梁采用33排单层321标准型贝雷片,贝雷片横向布置间距为450mm。
贝雷梁上设置上横梁,采用20#槽钢@600mm。
于上横梁上设置满堂支架。
支架采用钢管式支架,箱梁两端实心部分采用100×100方木支撑,立杆为450×450mm;并在立杆底部设二个倒拔塞便于拆模。
箱梁腹板下立杆采用600(横向)×300mm(纵向)布置。
横杆步距为1.2m,(其它空心部位立杆采用600(横向)×600mm(纵向)布置)。
内模板支架立杆为750(横向)×750mm(纵向)布置。
横杆步距为≤1.5m。
箱梁的模板采用方木与夹板组合;两端实心及腹板部位下设100*100mm方木间距为250mm。
翼板及其它空心部位设50*100mm方木间距为250mm。
内模板采用50*100mm方木间距为250mm。
夹板均采用1220*2440*15mm 的竹夹板。
具体布置见下图:3. 材料设计参数3.1. 竹胶板:规格1220×2440×15mm根据《竹编胶合板国家标准》(GB/T13123-2003),现场采用15mm 厚光面竹胶板为Ⅱ类一等品,静弯曲强度≥50MPa ,弹性模量E ≥5×103MPa ;密度取3/10m KN =ρ。
3.2. 木 材100×100mm 的方木为针叶材,A-2类,方木的力学性能指标按"公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘0.9的折减系数取值,则:[σw]=13*0.9=11.7 MPa E=10×103×0.9=9×103MPa [τ]=1.4×0.9=1.26MPa3.3.型钢Q235,钢容许应力:轴向应力[σ]=135MPa,弯曲应力[σw]=140MPa,剪应力[τ]=80MPa,弹性模量E=2.0×105N/mm2。
青田县瓯江四桥(步行桥)工程现浇箱梁满堂支架(贝雷架)检算书计算:复核:审核:中铁四局集团有限公司青田县瓯江四桥(步行桥)工程项目经理部2016年11月10日目录1 编制依据............................................................ - 4 -2 方案简介............................................................ - 4 -3 支架主要材料特性及参数.............................................. -4 -4 荷载计算............................................................ -5 -4.1 荷载类型...................................................... - 5 -4.2 荷载组合...................................................... - 5 -5 NU02联钢筋混凝土预应力箱梁支架结构计算............................. - 5 -5.1 计算模型及边界条件设置........................................ - 7 -5.2 计算结果分析.................................................. - 8 -5.2.1 托架上满堂支架计算分析 ................................ - 9 -5.2.2 横向I20a工字钢横梁分析 ............................... - 9 -5.2.3 贝雷梁分析 ............................................ - 9 -5.2.4 主横梁双榀I45a工字钢分析 ............................ - 10 -5.2.5 钢管桩分析 ........................................... - 11 -5.3 底模体系计算................................................. - 12 -5.4.5支架立杆计算................................................ - 15 - 5.5 侧模计算......................................................... - 16 -5.5.1 侧模荷载计算............................................... - 16 -5.5.5 横向背带钢管计算........................................... - 18 -5.5.6 侧模拉杆计算.............................................. - 18 -6 跨江南大道防护棚架结构计算......................................... - 18 -6.1 防护棚架设计................................................. - 18 -6.2 计算模型及边界条件设置....................................... - 19 -6.3 设计计算参数................................................. - 20 -6.4 结构模型..................................................... - 20 -6.5 单元构件计算................................................. - 21 -6.6 地基承载力................................................... - 24 -7 SU03联(NU01联)满堂支架结构计算.................................... - 24 -7.1 满堂支架设计概况............................................. - 24 -7.2 计算模型及边界条件设置....................................... - 26 -7.3 设计计算参数................................................. - 27 -7.4 梁端满堂支架计算............................................. - 27 -7.5 梁中满堂支架计算............................................. - 30 -7.6 支架立杆计算................................................. - 32 -7.7 地基承载力计算............................................... - 34 -7.8 支架稳定性计算............................................... - 34 -8 跨S49省道防护棚架结构计算......................................... - 34 -8.1 防护棚架设计................................................. - 34 -8.2 计算模型及边界条件设置....................................... - 35 -8.3 设计计算参数................................................. - 36 -8.4 结构模型..................................................... - 36 -8.5 单元构件计算................................................. - 37 -8.6 地基承载力................................................... - 41 -现浇箱梁满堂支架(贝雷架)检算书1 编制依据(1)《青田县瓯江四桥(步行桥)工程相关设计图纸》;(2)《公路桥涵设计通用规范》(JTG D60-2004);(3)《钢结构设计规范》(GB50017-2003);(4)《公路桥涵钢结构及木结构设计规范》(JTJ025-86);(5)《建筑扣件式钢管脚手架安全技术规范》(JGJ130-2011);(6)《建筑结构静力计算手册》建筑工业出版社。
跨绕城高速连续梁支架检算书一、设计方案:1、门洞:按箱梁6m跨径重量作门洞支架设计荷载标准,纵向采用贝雷片组拼成承重主梁,横向在贝雷梁上按60cm的间距铺设15×15cm方木作为分配梁;采用标号C30,高度1米的砼条形基础作为门洞支架的基础。
本设计计算结构强度验算采用容许应力计算,不考虑荷载分项系数,但按有关规定钢材容许应力按临时性结构提高系数为1.25,即 A3钢材弯曲容许应力〔σw〕=145×1.25=181Mpa,抗压轴向容许应力〔σ〕=140×1.25=175 Mpa,抗剪容许应力〔τ〕=85×1.25=106 Mpa进行验算。
结构刚度验算时,按荷载乘以相应的分项系数,进行荷载组合。
2、支架:①底板下,支架按照60×60cm间距搭设,平杆步距120cm;②腹板宽度90cm梁段的腹板下,按照30×60cm的间距搭设,平杆步距60cm;③腹板宽度60cm梁段的腹板下,按照30×60cm的间距搭设,平杆步距120cm;④翼缘板下,按照60×90cm的间距搭设,平杆步距120cm。
二、门洞荷载分析:1、梁砼重量:门洞跨度6米最大梁体砼92.3m3,砼容重26KN/m3箱梁砼重量:g1=92.3×26 KN/m3=2400KN。
2、底模重量:1.5cm竹胶板重量:7.6×6×0.015×9.0KN/m3=6.2KN;15×15纵向主梁方木重量:13×6×0.15×0.15×7.5 KN/m3=13.2KN 10×10横向分配梁方木重量:30×7.6×0.1×0.1×7.5 KN/m3=17.1KN;底模总重量:g2=6.2+13.2+17.1=36.5KN。
3、侧模重量:1.2cm竹胶板面积:S=2×6.857×6=82.3m2;重量:82.3×0.012×7.5KN/m3=7.4KN;竖向10×10cm方木靠条(间距30cm):21根;21×6.857×0.1×0.1×2×7.5KN/m=21.6KN。
贝雷架支架计算书一、主要荷载分析根据本工程桥梁结构特点,取一天门大桥第五联进行验算(此联为本工程最大箱梁尺寸,跨度最大50米,平均高度30米)箱梁尺寸:(宽×高)9.5×2.5米,跨度50米。
新浇混凝土密度取26KN/m3。
则:①箱梁自重:(查图得此联混凝土458.44m3。
)q1=(458.44×26)/(9.5×50)=25.09KN/m2。
②q2--模板自重,取0.5KN/m2。
③q3--施工人员及机具,取1.0KN/m2。
④q4--混凝土倾倒、振捣,取2.0KN/m2。
二、箱梁底模、枋木、碗扣支架调整层验算因箱梁底模、枋木、碗扣支架调整层均采用满堂支架搭设形式,具体验算过程详见《满堂支架计算书》,在此不再作计算。
三、I20a工字钢分配梁受力验算I20a分配梁上碗扣架取平均值1.8m高;纵、横间距60×60cm碗扣架调整层根数:N1=(50*9.5)/(0.6*0.6)=1320根碗扣架调整层自重:q5=(1320*10.19+1320*4*2.4)/(9.5*50)=55kg/m2=0.55KN/m2施工总荷载:Q1=1.2*(q1+q5)+1.4*(q2+q3+q4)=35.67KN/m2把整联视为均布荷载,单根工字钢受力为:q单=(Q1*50*9.5)/(50/0.6)=203.3KN受力模型图如下:荷载集度:q=q 单/12m=16.94KN/m经过受力分析,最大弯矩发生在2.3m 位置(最不利位置)最大弯矩为:m KN 2.113.294.1681ql 81M 22max •=⨯⨯== 应力验算:MPa 3.47102372.11W M 6max =⨯==-σ []MPa 140=<σσ (A3钢材允许应力)(强度满足要求)挠度验算:查表得I20a 工字钢(E=2.1*105MPa ,I X =2369cm 4)m 1024.1102369101.23843.294.165EI 384ql 5f 3854x 4--⨯=⨯⨯⨯⨯⨯⨯==mm 75.54002300400l f ==< (挠度满足要求)四、贝雷片受力验算考虑到本联箱梁的断面形式及施工需要,贝雷片横向布置端跨取13片布置(详见附图)①I20a 分配梁重量:(查表得I20a 自重:22.63kg/m )q1=(50/0.6)*12*22.63=226.3KN②上部结构总重:Q1=35.7*50*9.5=16957.5KN③施工总荷载:Q=q1+Q1=17183.8KN把整联视为均布荷载,单根贝雷片受力情况:q 单=Q/13=1321.8KN受力模型图如下:荷载集度:q=q 单/50=26.5KN/m经过受力分析,最大弯矩发生在12m 位置(最不利位置)最大弯矩为:m KN 477125.2681ql 81M 22max •=⨯⨯== []m KN 2.788M M max •=<(弯矩满足要求)最大剪力为:KN 159125.2621ql 21Q max =⨯⨯==q[]KN 2.245Q Q max =<(剪力满足要求)挠度验算:m 101.910250500101.2384125.265EI 384ql 5f 3854x 4--⨯=⨯⨯⨯⨯⨯⨯==mm 3040012000400l f ==< (挠度满足要求)五、I56a 主分配梁受力验算I56a 工字钢特性:(查表得)b=166mm 、h=560mm 、t=21mm 、d=12.5mm 、Ix=65576cm 4、Wx=2342cm 3、ix=22.01cm 、Iy=1365.8cm 4、Wy=164.6cm 3、iy=3.18cm 、A=135.38cm 2①321型贝雷片自重:(查表得单片重量:270kg/片)q 贝雷=270*17*13=59670kg=596.7KN (17片,13排) ②施工总荷载:Q=17183.8+q 贝雷=17780.5KN受力分析:I56a 工字钢主分配梁受力模型可视为5跨连续梁,把整联视为均布荷载,单根工字钢受力情况:(整联共有10根I56a 工字钢)q 单=Q/10=1778.05KN受力模型图如下:q荷载集度:q=q 单/12=148.2KN/m经过受力分析,最大弯矩发生在3m 位置(最不利位置)最大弯矩为:m KN 7.16632.14881ql 81M 22max •=⨯⨯== 应力验算:MPa 2.711023427.166W M 6max =⨯==-σ []MPa 140=<σσ (A3钢材允许应力)(强度满足要求)挠度验算:m 1014.11065576101.238432.1485EI 384ql 5f 3854x 4--⨯=⨯⨯⨯⨯⨯⨯==mm 5.74003000400l f ==< (挠度满足要求)六、钢管支墩受力验算取墩高30m ,钢管外径D=630mm ,壁厚t=12mm查《钢结构设计手册》得:钢管截面面积:A=232.86cm 2回转半径: i=21.85cm则长细比:3.13785.213000i l===λ 根据长细比查表可知轴心受压构件的稳定系数383.0=ϕ单根立柱竖向受力:N=(Q+工字钢分配梁自重)/20=895.4KN①稳定性验算根据《建筑施工钢管脚手架安全技术规范》有关支架立杆的稳定性计算公式:f WM A N w ≤+ϕ N —钢管所受的垂直荷载ϕ—轴心受压杆件的稳定系数,根据长细比λ查表即可求得A —钢管截面面积(查表可得)w M —风荷载对立杆产生弯矩(碗扣式支架已计算)W —钢管抵抗矩(查表得3533.23cm 3)f —钢材的抗压强度设计值,f =205N/mm 2参考《钢结构设计手册》。
贝雷梁支架计算书(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除简支箱梁贝雷支架现浇施工方案计算书一、工程概况为加快现浇简支箱梁施工进度,确保施工工期,施工单位决定增加2套贝雷支架和1套箱梁模板,进行现浇简支箱梁的施工。
计划采用贝雷支架进行箱梁现浇的桥梁孔跨位置见下表:表1 计划采用贝雷支架的桥梁孔跨贝雷支架现浇梁施工就是用贝雷片组装成箱梁施工的支撑平台,在贝雷架上进行箱梁模板安装、模板预压、钢筋安装、砼浇注、预应力初张拉等施工项目。
它与移动模架的区别在于,支撑系统与模板系统是分离的,且没有液压和走行系统。
贝雷支架经受力检算后,必须能满足制梁过程的各种荷载及形变。
二、贝雷支架施工方案介绍针对最不利的墩高19.5m,跨度32m的梁,设计两种方案。
这里对这两种方案进行检算。
方案1的贝雷支架布置图见图1、图2。
图2 32m现浇梁现浇支架横向布置(方案1)方案2的贝雷支架布置图见图3、图4。
图3 方案2中的贝雷梁纵桥向布置图4 方案2中的贝雷梁横桥向布置三、贝雷支架施工计算内容1、贝雷梁强度、位移计算2、立柱强度、稳定计算3、立柱基础即承台抗剪切破坏检算4、横梁计算四、贝雷支架施工计算(一)荷载分析1、箱梁自重32m梁体混凝土用量为334.5m3,容重按2.6t/m3计,则梁体重量为870t。
2、箱梁内外模板重量根据现浇箱梁定型模板图按150t考虑,呈均布荷载形式布置在底板上面。
3、人、机、料及施工附加荷载人、机、料及其他施工附加荷载取4.5kN/m2。
(二)方案1的贝雷梁及立柱承载能力计算1、腹板正下方贝雷梁计算将混凝土的重量考虑1.1倍的增大系数,人、机、料及其他施工附加荷载按箱梁底宽5m考虑,则每延米的荷载集度为:所以参与计算的作用于支架上的荷载实际为:为安全计,假定半个箱梁的重量及施工机具、模板重量均由腹板正下方的6片贝雷梁承受。
WORD文档下载可编辑西山漾大桥贝雷梁支架计算书1.设计依据设计图纸及相关设计文件《贝雷梁设计参数》《钢结构设计规范》《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.支架布置图在承台外侧设置钢管桩φ609×14mm,每侧承台2根,布置形式如下:钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。
下横梁上方设置贝雷梁,贝雷梁采用33排单层321标准型贝雷片,贝雷片横向布置间距为450mm。
贝雷梁上设置上横梁,采用20#槽钢@600mm。
于上横梁上设置满堂支架。
支架采用钢管式支架,箱梁两端实心部分采用100×100方木支撑,立杆为450×450mm;并在立杆底部设二个倒拔塞便于拆模。
箱梁腹板下立杆采用600(横向)×300mm(纵向)布置。
横杆步距为1.2m,(其它空心部位立杆采用600(横向)×600mm(纵向)布置)。
内模板支架立杆为750(横向)×750mm (纵向)布置。
横杆步距为≤1.5m 。
箱梁的模板采用方木与夹板组合; 两端实心及腹板部位下设100*100mm 方木间距为250mm 。
翼板及其它空心部位设50*100mm 方木间距为250mm 。
内模板采用50*100mm 方木间距为250mm 。
夹板均采用1220*2440*15mm 的竹夹板。
具体布置见下图:3. 材料设计参数3.1. 竹胶板:规格1220×2440×15mm根据《竹编胶合板国家标准》(GB/T13123-2003),现场采用15mm 厚光面竹胶板为Ⅱ类一等品,静弯曲强度≥50MPa ,弹性模量E ≥5×103MPa ;密度取3/10m KN =ρ。
3.2. 木 材100×100mm 的方木为针叶材,A-2类,方木的力学性能指标按"公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘0.9的折减系数取值,则:[σw]=13*0.9=11.7 MPaE=10×103×0.9=9×103MPa[τ]=1.4×0.9=1.26MPa3.3.型钢Q235,钢容许应力:轴向应力[σ]=135MPa,弯曲应力[σw]=140MPa,剪应力[τ]=80MPa,弹性模量E=2.0×105N/mm2。
贝雷梁计算一. 荷载1. 现浇箱梁自重所产生的荷载:①钢筋混凝土按26kN/m3计算,②单侧翼缘板混凝土线形荷载为:Py1=1.1232*26=29.2kN/m③单侧腹板处混凝土线荷载为:Py2=2.2153*26=57.6kN/m④单侧梁中处混凝土线荷载为:Py3=1.044*26=27.1kN/m2. 模板体系荷载按规范规定:P2=0.75kPa3. 砼施工倾倒荷载按规范规定:P3=4.0kPa4. 砼施工振捣荷载按规范规定:P4=2.0kPa5. 施工机具人员荷载按规范规定:P5=2.5kPa二、线形荷载分布计算贝雷梁布置图见下图。
1. 贝雷梁布置图横断面纵断面贝雷梁横向布置为:2*(0.9*2+415+2*0.45+0.3+0.45*2*0.9)+0.45m,共宽10.8m,横向共20榀。
2. 构件材料及规格①材料:除贝雷梁采用16Mn外,其余均为Q235②规格:贝雷梁上下弦杆采用双[10(背靠背);竖杆及斜杆采用工8。
贝雷梁间横向联杆采用工8;钢管桩采用Φ630,壁厚10mm 钢管;钢管桩顶横梁采用双工512a;钢管桩间剪刀撑采用[20。
1、按概率极限承载力计算即Sd(rgG;rqΣQ)=1.2SG+1.4 SQ式中SQ:基本可变荷载产生的力学效应SG:永久荷载中结构重力产生的效应Sd:荷载效应函数rg :永久荷载结构重力的安全系数rq:基本可变荷载的安全系数强度满足的条件为:Sd(rgG;rqΣQ)≤rbRd式中rb:结构工作条件系数Rd:结构抗力系数Sd(rgG;rqΣQ)=1.2SG+1.4 SQ加载模型图四、计算结果1. 支点反力仅显示翼缘板下方一榀贝雷梁。
由图所示结构最大位移为5.93cm<L/400=2400/400=6cm。
结构内力单元内力图单元应力图型钢应力图由图所示型钢的最大应力为86.5MPa<210MPa,满足要求。
贝雷梁应力图结构最大内力为支点两侧下弦杆处,最大值为338kN<560kN 。
合肥市铜陵路高架工程临时支架计算书
计算:
复核:
总工程师:
浙江兴土桥梁建设有限公司
二OO二年三月
目录
1. 概述 (1)
1.1上部结构 (2)
1.2下部构造 (2)
2. 计算依据 (2)
3. 荷载参数 (2)
3.1基本荷载 (2)
4.荷载组合与验算准则 (3)
4.1支架荷载组合 (3)
5.结构计算 (3)
5.1桥面系计算 (3)
5.2主梁计算 (5)
5.3栏杆计算 (9)
5.4承重梁计算 (9)
5.5桩基础计算 (10)
1. 概述
合肥市铜陵路桥老桥位于合肥市铜陵路南段,横跨南淝河,结构形式为独塔双索面无背索部分斜拉桥预应力混凝土梁组合体系,桥长136米,桥面宽38米,桥跨布置为30米+66米+30米,根据铜陵路高架工程总体要求,在铜陵路老桥两侧各建设一座辅道桥,单侧辅道桥面宽19.0米,新、老桥的桥面净距为0.5米。
主桥钢箱梁安装用钢支架施工,钢支架主要设计情况为,单侧拓宽桥支架设计长度约117米,宽度19米,支架上部采用连续贝雷梁与型钢组合,下部结构采用钢管桩基础。
本支架主跨分为9m、12m两种。
支架设计控制荷载为钢箱梁重量和钢箱梁内钢筋砼重量。
支架总体布置图如图1和图2所示
图1 支架立面布置图
图2 支架横断面布置图
1.1上部结构
1.1.1 跨径:支架跨径分为9m、12m梁种,均按连续梁设计。
1.1.2 桥宽:支架桥面净宽为19m。
1.1.3主梁:支架主梁贝雷梁组拼,横桥向布置18片,详见图2和图3所示。
贝雷梁钢材为16Mn,贝雷梁销轴钢材为30CrMnSi。
1.1.4支撑架:纵向主梁之间设置支撑架;
1.1.5分配梁:桥面分配梁为I22a。
1.1.6 支架高程:+13.102m。
1.2下部构造
1.2.1墩顶承重梁:均采用2I40a规格。
1.2.2桩基础:采用直径630*8mm和426*8mm规格钢管桩
图3 基础布置图
2. 计算依据
1)《钢结构设计规范》(GB50017-2003);
2)《混凝土结构设计规范》(GB50010-2002);
3)《公路桥涵设计通用规范》(JTG D60-2004);
4)《公路桥涵地基与基础设计规范》(JTG D63-2007);
5)《装配式公路钢桥多用途使用手册》(黄绍金等编著)人民交通出版社。
3. 荷载参数
3.1基本荷载
1)轨道43a为43kg/m,轨道横向0.108m转化为线荷载,纵桥向每60cm分配梁承受的力43 kg/m*12m*0.6m/0.108m=28.7KN/m
2)钢桥最重节段滑移支座荷载:Q2=30*9.8=294KN,则每个支点受力为24.5KN。
3)单相桥梁混凝土用量L=380m3,重量为G1=9500KN,共26排支架每排支架受力
为365.5KN。
加上钢筋,钢桥自重,每排支架受力为Q1=538.2KN,则单个支点的力为134.5KN。
4)结构自重已自动加入电算模型。
4.荷载组合与验算准则
4.1支架荷载组合
支架结构设计分为钢箱梁安装和钢筋混凝土浇筑后两种工况。
支架各状态下的计算工况表1
设计状态工况
荷载组合
恒载基本荷载其他可变载
工作状态Ⅰ结构自重钢箱梁安装Ⅱ结构自重钢筋砼浇筑后
5.结构计算
采用midas/civil2010软件,建立2×12m共两跨空间计算模型。
图4支架计算模型
5.1桥面系计算
采用有限元法对钢桥面分配梁进行建模加载分析,综合考虑钢箱梁在浇筑砼后墩顶砼承受最大应力,加载图如下图所示:
图5 钢轨转化为线荷载加载图图6 分配梁墩顶加载图
图7 分配梁跨中加载图
图8 分配梁正应力图(单位:MPa)
图9 分配梁剪应力图(单位:MPa)
(根据公路桥涵钢结构及木结构设计规范第1.2.10条有:对于临时结构有[σ]=145×1.3=188.5Mpa)
经计算整理,分配梁受力满足要求。
5.2主梁计算
5.2.1 工况Ⅰ
工况I组合:结构自重+钢轨重量+砼浇筑前钢箱梁重量
分别将支座荷载布置在纵桥向布置于支架的跨中,主要用于计算贝雷片弦杆的轴力;支座荷载在墩顶布置,主要用于计算贝雷片的竖杆轴力。
桥面荷载加载图如图11和图12所示。
图10 跨中加载计算模型
图11墩顶加载计算模型
其贝雷片受力图如下图12~图14所示:
图12工况I时弦杆受力最大值(单位:kN)
图13 工况I时竖杆受力最大值(单位:kN)
图14 工况I时斜杆受力最大值(单位:kN)
经计算整理,支架贝雷片结构受力如表5所示:
工况Ⅰ时贝雷片受力表表2 杆件名材料桥断面型式内力值(kN) 理论容许承载值(kN)位移值(mm) 弦杆16Mn ][10 47 560
竖杆16Mn I8 55 210
-2.8
斜杆16Mn I8 48.8 171.5
支架结构受力满足要求。
此工况下,当车辆荷载作用于支架钢管桩桩顶时,其桩顶反力值较布置于跨中时大,通过计算得墩顶最大竖向反力值:23.3t
5.2.2工况II
工况II组合:结构自重+钢轨重量+ 砼浇筑后钢箱梁重量
支座支点放在跨中和端部两种情况,其加载模型图详见桥面系计算图6和图7所示:
其贝雷片各杆件的受力图如图15~图17所示:
图15 工况Ⅱ弦杆受力最大值(单位:kN)
图16 工况Ⅱ竖杆受力最大值(单位:kN)
图17 工况Ⅱ斜杆受力最大值(单位:kN) 经计算整理,支架贝雷片结构受力如表6所示:
工况II 时贝雷片受力表 表3
钢箱梁位于墩顶时,支架主梁结构受力均满足要求。
此时,墩顶最大反力值:66t 。
(考虑22排支撑时,单桩墩顶最大反力为76t ) 5.2.3结论
综上所述,各工况下支架的竖向弹性变形与非弹性变形之和最大值为12.1mm ,其变形小于L/400,满足要求。
支架各工况下,单桩最大轴力按90t 考虑。
根据计算可知:支架纵向至少保证26排支撑,因支架整体受力取决于钢箱梁支撑的数量,为了减少局部受力过大的情况产生,建议现场纵桥向增加支撑以加强支架整体稳定性。
5.3栏杆计算
作用于栏杆立柱顶上的水平推力标准值为:0.75kN/m ;钢桥面板支架栏杆立柱间距为1.8m ,故立柱最大受力为:
1 1.80.75 1.35F kN =⨯=,栏杆立柱高为1.1m ,其抗弯模量为:322861W mm =,立柱
应力为:6
1113
1.35 1.11017.5()7710M F L MPa W W σ⨯⨯⨯====⨯; 作用于栏杆扶手上的竖向力标准值为:1.0kN/m 。
两立柱之间最大距离为1.8m ,
其弯矩为:22211
1.0 1.80.405()88M ql kN m ==⨯⨯=⋅,栏杆扶手的应力为:
6
220.4051045()8985
M MPa W σ⨯===
上述计算表明,选取I12.6a 作为栏杆立柱,直径48mm ×3mm 小钢管作为栏杆扶手的截面,是适合的。
5.4承重梁计算
承重梁截面为2I40a ,当支座位于墩顶是,承重梁受力最大,其应力最大,如图25所示。
图18 承重梁组合应力图(单位:MPa)
按《钢结构设计规范》第 4.1.4条计算分配梁组合应力,其组合应力
[]69.7pa 140()M MPa σ≤= 分配梁受力满足要求。
5.5桩基础计算 5.5.1桩基反力计算
A 、竖向力计算
通过上述计算得知,此处单桩按最大90t 计算。
5.5.2钢管桩计算
因420*8mm 钢管桩长度较短,纵向双排布置,此处不予计算,仅计算630*8mm 钢管桩,钢管自由长度为7m 钢管桩回转半径为21.992cm
长细比:700
3221.922
x l i λ===。
按照b 类截面,稳定系数:0.929ϕ=。
3
9001062()0.92915633
N MPa A σϕ⨯===⨯
钢管桩其受力满足要求。
5.5.3 承载能力计算
土层摩阻力统计表(经验取值) 表5
序号 土层名称 桩周摩阻力 (kPa )
顶面
(m ) 底面高程 (m ) 层厚(m ) 1 软塑状淤泥质土 15 4~5 2 软~硬塑状亚粘质土 50
11~13
3
硬塑~坚硬状粘土
80
2~3
4
泥岩
根据公路桥涵地基与基础设计规范(JTG D63-2007)公式5.3.3-3,计算单桩承载力为:
1
[]2i i i P U f l α=∑(不考虑桩端摩阻力)
1
0.63 1.0515********
π=⨯⨯⨯⨯+⨯+⨯()
=954kN>900KN
因此承载力满足要求。
钢管桩需穿透坚硬状粘土(即岩层顶面)方能满足承载力要求,由于地质资料不明确,单桩承载力以现场试验数据为准。
