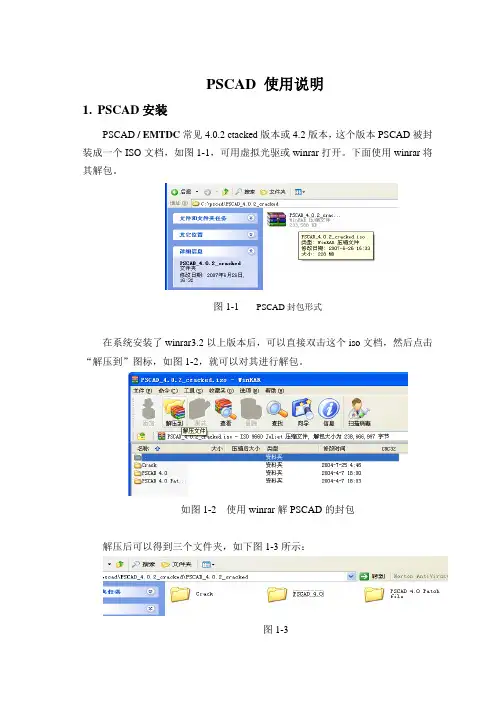

PSCAD 使用说明1.PSCAD安装PSCAD / EMTDC常见4.0.2 ctacked版本或版本，这个版本PSCAD被封装成一个ISO文档，如图1-1，可用虚拟光驱或winrar打开。
下面使用winrar将其解包。
图1-1PSCAD封包形式在系统安装了以上版本后，可以直接双击这个iso文档，然后点击“解压到”图标，如图1-2，就可以对其进行解包。
如图1-2 使用winrar解PSCAD的封包解压后可以得到三个文件夹，如下图1-3所示：图1-3PSCAD须按以下步骤安装，否则，装好后可能不运行。
另外，操作系统最好使用WinXP专业版，曾在WinXP Home版本上出现过不明原因的PSCAD不能运行情况。
安装步骤：（1）首先，运行PSCAD 目录下的，一路按OK或者NEXT在选择安装列表时选中“PSCAD(all Editions)”，如图1-4，不要选择License Manager和Real Time Playback (它需要硬件采集设备支持，否则只是评估版)这两项。
使用附带的EGCS/GNU Fortran77编译器就选中“GNU Fortran Compiler”，如果要使用之前自行安装的Fortran90编译器就不要选这一项。
图1-42、当License Manger选择对话框出现时，如图1-5，选择“I will only be using Single-user/single-machine licenses.”或“professal”这一项，随后一路OK即可。
注意：选the Student Edition 版本，模型只允许15个结点。
如图1-53、前面的PSCAD 以及EGCS/GNU Fortran77(如果选择了)全部安装完毕后，运行 PSCAD Patchfile 目录下的（安装PSCAD 4.0.2补丁）。
4、补丁安装完毕后将 \ Crack目录下的复制到C: \ Program \ PSCAD401 \ bin \ win下，覆盖原主程序即可。
安装完成后, 最好注销或者重启计算机一下，否则，仿真时PSCAD 4可能找不到Fortran编译器，不能够运行。
2．PSCAD界面简介在重启计算机后，可以在开始>所有程序>PSCAD中看到两个版本的PSCAD。
一个是Educational，一个是Professional，我们一般使用Professional版本进行仿真。
点击Professional的图标，PSCAD启动，界面如下图2-1所示：图2－1点击右上角的“白纸”new图标，或者从File选项卡中选择，都能够建立一个新的仿真工程（ Project ），如图2－2、2－3所示。
图2－2 直接点击new新建工程图2－3使用File选项卡新建工程新建的仿真工程是没有名字的，系统默认为noname，可在这个工程上右击，选择Save as ，如图2－4，就可将其重新命名。
命名最好用英文名称，因为PSCAD 有时对汉字名的工程不支持或不能运行。
因此，本说明为这个新建仿真工程命名为test1。
图2－4 为新建工程取名建立了test1工程后，就可在其中搭建电路模型了。
PSCAD的工程显示窗口中可以同时显示多个工程，但是，只有一个工程处于激活状态，如下图2－5中test4所示（激活状态的图标为篮色，未激活工程图标为黑白色）。
只有处于激活状态的工程模型才可以进行仿真，其他工程的模型即使按仿真运行的按钮也是不会动作。
图2－5 同时显示多个工程工程的激活状态可以更改。
例如，如果要将名为test2的工程激活，直接在test2的图标上鼠标右击，选择“set as active”就OK，如图2－6所示。
图2－6 切换不同工程的激活状态在PACAD中，所有的元件放在master（Master Library）当中，鼠标左双击工程创空中的第一项：绿色的master，工程即可进入元件库，如图2－7所示。
图2－7 PSCAD元件库选择元件：双击相应的元件类型，找到需要的元件后，在元件符号上左点击，元件变成闪烁状态，用键盘上Ctrl＋C或鼠标右击，选择copy，就将该元件复制，如图2－8所示。
图2－8 复制元件然后，双击新工程图标，在该工程窗口空白处用键盘Ctrl＋V或右击选择Paste，就将刚选择的元件模型放置在工程中了。
通常一边选元件，一边进行连接。
要删除一个元件，鼠标左击，待其闪烁状态，按键盘上Delete键。
常用元件放在主界面右边，如图2－9所示，可直接点击快捷按钮来选择，方法：左点需要选择的元件，再在“工程”空白处鼠标左点一下。
选中的元件按“R”或“L”键旋转。

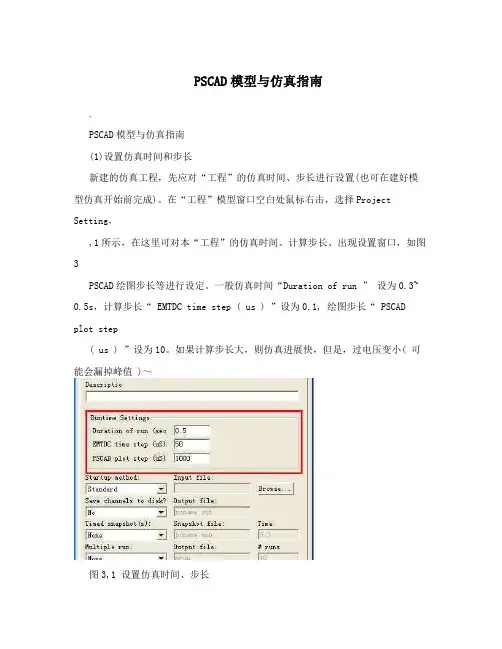

图2－9 快捷栏中的常用元件3．建立“工程”模型与仿真（1）设置仿真时间和步长新建的仿真工程，先应对“工程”的仿真时间、步长进行设置（也可在建好模型仿真开始前完成）。
在“工程”模型窗口空白处鼠标右击，选择Project Setting，出现设置窗口，如图3－1所示，在这里可对本“工程”的仿真时间、计算步长、PSCAD绘图步长等进行设定。
一般仿真时间“Duration of run ”设为~ ，计算步长“ EMTDC time step ( us ) ”设为, 绘图步长“ PSCAD plot step ( us ) ”设为10。
如果计算步长大，则仿真进展快，但是，过电压变小（可能会漏掉峰值）！图3－1 设置仿真时间、步长（2）建立仿真模型以交流电源串联R-L-C电路为例，先建立新工程，命名为：test1，从主界面右侧或库中选择需要的元件，放在工程上。
点击该元件使其变为闪烁，按L或R 键，向左或右转90度，直到合适位置。
再选择“导线”，点击导线，两端会出现小端点，用鼠标左压并拖动，可调节导线长度。
调节方法：点击一段导线，它的两端就会出现两个绿色的方块，此时点住某个方块对导线进行拉长或者缩短，直到想要的长度。
用适当长度的导线将各个元件按照原电路的拓扑结构连接起来。
注意：导线与导线，或导线与元件的一端连接时，当两条导线或导线与元件接近时，会自动连接上；导线与导线交叉时，相互绝缘，如果要两导线在交叉点连接，需要从主界面右边常用元件中选择“ Pin ”并放置在交叉点。
建立的仿真模型如下图3－2所示，其中E1为测对地电压的测量元件，E2为测“电阻”的端电压，I1为测电流。
图3－2 工程中的元件、导线和电路模型建立电路模型时应该注意：（1）模型中的元件，特别是同类元件的名字绝对不得重复。
（2）模型图上若有任何无关的东西，例如：一条悬空线、点，或者参数设置不对，例如：负荷及其变压器的容量大于电源变压器的容量，则运行时就会出错。
（3）电源回路必须有一点接地，否则，运行出错。
如果要求不接地电源，可以增加一个MΩ级的大电阻。
（4）对大模型应采取“步步为营”的方法建立，即：先建电源与部分元件，试运行一下，通过了，再增加元件，否则，查找问题，直到试运行通过了，才可以继续。
（3）设置元件参数需要对所有元件的参数（包括元件名称－名称不可重复）进行设定，方法：双击元件符号，弹出对话窗口，修改其中参数，按“OK”退出。
一些元件，例如：电源、变压器等，需要设置的参数较多，因此，对话窗口中含有多个副窗口，要一一进行设置。
下面以电源为例，进行参数设置。
双击电源符号，出现下图3－3窗口式的设置菜单：图3－3 电源参数设置对话窗口电源菜单第1页“Configuration”－配置，这是最基本的设置：（1）电源名字，（2）电源内部阻抗，可以选择电感、电容、串联的RLC，理想电源等，（3）电源是否接地，（4）专门参数：“Behindt the Source impendance”在电源阻抗之后, －当仅仅知道电势E和相位角 ，才选择该项。
“At the Terminal”(在终端) －如果稳态潮流的最终数据（电压或有功、无功）已知，则选择该项。
（5）电源的输入方式：内部的－电源的大小、频率由填入表中数据确定，而且为常数；外部的－由其它方式确定。
（6）电源类型：选择 AC / DC。
第2页“Signal Parameters”－信号参数，如图3－4，可以设置：图3－4（1）电源：电压源默认单位kV，电流源默认单位kA。
DC为幅值；AC为有效值，AC电源按照正弦规律变化。
（2）上升时间：电源从0升到稳态值时间，设为0。
注意：实际总有延时，约秒。
（3）t = 0的初始相位角：以度我单位。
（4）电源的频率。
第3页“Resistance”－非理想电源的电阻参数设置，第4页“Impedance R,.3。
图3－9纵坐标菜单：在“Preferences”中设屏幕背景色、网格、曲线标号等；“Title”中设 Y的名称、最大最小值、纵坐标间隔（Grid）大小。
横坐标菜单：在“Title”中设X名称、显示的最大最小值、横坐标间隔（Grid）大小。
“Markers”中标记最大最小值，而且在图右边显示数值。
示波器上具有自动缩放功能，当仿真完成后，如果波形超出了示波器的显示范围，可在示波器空白处右击，选择zoom ，Rest All Extents，如图3－10，就会自动按照X轴、Y轴进行缩放到合适的显示波形图3－10（5）进行仿真建好模型、设完参数、示波器、仿真时间和步长，才能进行仿真。
注意：如果模型中存在任何不需要的元件、导线等，仿真不能够执行。
当仿真执行时发生错误，有关信息以“小红旗”形式显示在主界面下方出错信息拦中，双击“小红旗”以标签方式指示到模型中的出错处，根据该信息可对模型进行修改。
仿真开始：点击主界面上方“绿色三角”按钮；如图3－11所示，中断仿真，点击“红色园点”按钮。
图3－11仿真结果如下图3－12所示，注意：纵坐标单位为 kV或 kA，横坐标单位为秒s 。
图3－12如果想调整一个示波器的大小，可以有鼠标点击示波器上方的“Advance Graph Frame”，此时示波器四周出现绿色方块，如图3－13，用鼠标按住绿色方块拖动，即可对示波器的大小进行调节。
图3－13如果想对显示的波形进行X方向缩放，可将鼠标放置在下面所示的位置，此时鼠标光标将会变为双向箭头，如图3－14，就可以通过左右拖动对波形进行X 方向的缩放了。
图3－14如果想在一个示波器当中对两个波形进行比较，可以将信号输出贴到一个示波器中，同时进行显示。
例如，下面将E1、E2共同输出到同一个示波器中显示。
在E1对应的输出通道中右击，在“Input/Output Refrernce”选项中选择“Add as Curve”，然后使用上面介绍的方法将其粘贴到示波器上，然后再将E2对应的输出通道右击，同样在“Input/Output Refrernce”选项中选择“Add as Curve”，此时在已经粘贴了E1信号的示波器的显示框中右击鼠标，选择“Paste Curve”，这样E2信号也就粘贴到了同一个示波器上了，如下图所示，E1信号和E2信号将用两种不同的颜色显示，此时再运行仿真程序，在这个示波器中就可以看到E1和E2对比的波形了，如下图3－15所示：图3－15要想读取示波器中曲线在某点的数值，可以用鼠标移到这个点上，如图3－16，等待一会，就会显示这个点的X－Y坐标，从而实现对数值的读取。
