光纤传感实验

光纤传感测量实验报告光纤传感测量实验报告引言：光纤传感测量是一种基于光纤技术的测量方法，通过光的传输和传感原理，可以实现对各种物理量的精确测量。

本实验旨在探究光纤传感测量的原理和应用，并通过实际操作验证其可行性。

一、光纤传感测量原理光纤传感测量的基本原理是利用光的特性在光纤中传输，并通过光的改变来测量物理量。

光纤传感器由光源、光纤、光电探测器和信号处理器组成。

当物理量作用于光纤时，会引起光纤中的光信号发生变化，进而被光电探测器接收并转化为电信号，最后通过信号处理器进行处理和分析。

二、光纤传感测量的应用领域光纤传感测量在许多领域都有广泛的应用。

其中，温度传感是光纤传感测量的主要应用之一。

通过光纤的热致效应，可以实现对温度的高精度测量。

此外，光纤传感测量还可以应用于压力、应变、湿度等物理量的测量，并且具有灵敏度高、抗干扰能力强等优点。

三、实验步骤及结果1. 实验仪器准备：光源、光纤、光电探测器、信号处理器等。

2. 实验一：温度传感测量。

将光纤传感器固定在温度变化的环境中，通过信号处理器获取温度变化的数据。

实验结果显示，随着温度的升高，光纤中的光信号发生了明显的变化，且与温度呈线性关系。

3. 实验二：压力传感测量。

将光纤传感器连接到压力变化的装置上，通过信号处理器获取压力变化的数据。

实验结果显示，压力的增加会导致光信号的衰减，且与压力呈正相关关系。

4. 实验三：应变传感测量。

将光纤传感器固定在受力物体上，通过信号处理器获取应变变化的数据。

实验结果显示，应变的增加会引起光信号的相位变化，且与应变呈线性关系。

5. 实验四：湿度传感测量。

将光纤传感器放置在湿度变化的环境中，通过信号处理器获取湿度变化的数据。

实验结果显示，湿度的增加会导致光信号的衰减，且与湿度呈负相关关系。

四、实验结果分析通过以上实验可以得出结论：光纤传感测量可以实现对温度、压力、应变和湿度等物理量的精确测量。

实验结果显示，不同物理量的变化会导致光信号的不同变化，这为光纤传感测量的应用提供了可靠的基础。

实验1 LED 光源I —P 特性曲线测试发光二极管简称LED （Lifght Emitting Diode ），是目前比较常用的半导体光源。

它的输出光功率（P ）随驱动电流（I ）的变化而变化。

因此测量LED 光源的I —P 特性曲线具有非常重要的理论意义和工程应用意义。

一、实验原理1、LED 光源的结构及发光机理LED 光源是一种固态P —N 结器件，属冷光源，其发光机理是电致发光。

在电场作用下，半导体材料发光是基于电子能级跃迁的原理。

当发光二极管的P —N 结上加有正向电压时，外加电场削弱内建电场，使空间电荷区变窄，裁流子扩散运动加强。

由能带理论可知，当导带中的电子与价带中的空穴复合时，电子由高能级向低能级跃迁，同时电子将多余的能量以光子的形式释放出来，产生电致发光现象。

光子能量大小取决于半导体材料的禁带宽度E g (E g ＝E 1－E 0)，能量越大，发出光波的波长就越短，即gE hc =λ （1-1）其中c 为光速，h 为普朗克常数。

另外，LED 光源发出的光谱有一定的宽度。

这是因为：第一、两个能带都有一定宽度，所以跃迁的起点、终点都有一定范围，导致了光谱具有一定宽度；第二、实际上半导体内的复合是复杂的，除了本征复合（电子直接从导带跃迁到价带，与电子复合，同时发射出光子）之外，还存在导带与杂质能级、价带与杂质能级及杂质能级之间的跃迁。

本实验仪采用的LED 光源中心波长为0.89μm 。

2、PIN 型光电二极管的结构和工作原理光电二极管通常是在反向偏压下工作的光效应探测器。

光电二极管的基本结构是PN 结。

外加反偏电压方向与PN 结内电场方向一致，当PN 结及其附近被光照射时就产生光生载流子，光生载流子在热垒区电场作用下漂移过结，参与导电。

当入射光强变化时，光生载流子浓度及通过外电路的光电流也随之变化，这种变化特性在入射光强很大的范围内保持线性关系，从而保证了光功率在很大范围内与电压有如下线性关系p ＝kU （1-2）其中P 为光功率，U 为PN 结端电压，k 为比例系数。

一、实验目的1. 理解光纤传感技术的基本原理，掌握光纤传感器在温度测量中的应用。

2. 学习光纤光栅温度传感器的制作方法，掌握其性能测试和数据分析。

3. 了解温度光纤传感器的实际应用场景，提高对光纤传感器技术的认识。

二、实验原理光纤传感器是一种基于光纤材料的光学传感器，具有抗电磁干扰、体积小、重量轻、防腐性好等优点。

光纤光栅温度传感器是光纤传感器的一种，其原理是利用光纤光栅的布拉格波长位移特性，即当光纤光栅的温度发生变化时，其反射或透射光的波长会发生偏移，从而实现对温度的测量。

三、实验仪器与材料1. 光纤光栅温度传感器2. 光纤光栅光谱分析仪3. 温度控制器4. 实验台5. 数据采集系统四、实验步骤1. 将光纤光栅温度传感器固定在实验台上，连接好光纤光谱分析仪和数据采集系统。

2. 调节温度控制器，使环境温度逐渐升高，记录光纤光栅光谱分析仪输出的光谱数据。

3. 重复步骤2，使环境温度逐渐降低，记录光谱数据。

4. 分析光谱数据，计算光纤光栅的布拉格波长位移与温度之间的关系。

五、实验数据与分析1. 实验数据：| 温度（℃） |布拉格波长（nm）||----------|--------------|| 20 | 1552.0 || 30 | 1553.5 || 40 | 1555.0 || 50 | 1556.5 || 60 | 1558.0 |2. 分析：通过实验数据可以看出，光纤光栅的布拉格波长随温度升高而增加，说明光纤光栅具有正的温度系数。

根据实验数据，可以拟合出光纤光栅的布拉格波长与温度之间的关系式：$$\lambda_B = 1552.0 + 0.0135T$$其中，$\lambda_B$为布拉格波长，$T$为温度。

六、实验结论1. 光纤光栅温度传感器具有良好的温度响应特性，可以实现对温度的精确测量。

2. 通过实验验证了光纤光栅的布拉格波长与温度之间的关系，为光纤光栅温度传感器的应用提供了理论依据。

光纤传感实验光纤传感实验光纤特性的研究和应⽤是20世纪70年代末发展起来的⼀个新的领域。

光纤传感器件具有体积⼩、重量轻、抗电磁⼲扰强、防腐性好、灵敏度⾼等优点；⽤于测量压⼒、应变、微⼩折射率变化、微振动、微位移等诸多领域。

特别是光纤通信已经成为现代通信⽹的主要⽀柱。

光纤通信的发展极为迅速，新的理论和技术不断产⽣和发展。

因此，在⼤学物理实验课程中开设“光纤特性研究实验”已经成为培养现代⾼科技⼈才的必然趋势。

传感器是信息技术的三⼤技术之⼀。

随着信息技术进⼊新时期，传感技术也进⼊了新阶段。

“没有传感器技术就没有现代科学技术”的观点已被全世界所公认，因此，传感技术受到各国的重视，特别是倍受发达国家的重视，我国也将传感技术纳⼊国家重点发展项⽬。

光纤特性研究和应⽤是⼀门综合性的学科，理论性较强，知识⾯较⼴，可以激发学⽣对理论知识的学习兴趣，培养学⽣的实践动⼿和创新能⼒，光纤⼲涉系列实验教学的开设就显得⾮常重要了。

基于这个⽬的，我们对光纤⼲涉实验教学进⾏了初步探索，在此基础上，该实验还可以进⾏⼀些设计性及研究性实验。

⼀、实验⽬的1.了解光纤与光源耦合⽅法的原理；2.理解M —Z ⼲涉的原理和⽤途；了解传感器原理；3.实测光纤温度传感器实验数据。

⼆、实验仪器激光器及电源，光纤夹具，光纤剥线钳，激光功率计，五位调整架，显微镜，光纤传感实验仪，CCD 及显⽰器，等等三、实验原理光纤的基本结构如图1，它主要包括三层（⼯程上有时有四层或五层，图中是四层结构）：1.纤芯；2.包层；3.起保护作⽤的涂敷层；4.较厚的保护层。

纤芯和包层的折射率分别是1n 和2n ，如图2，为了使光线在光纤中图1.光纤剖⾯图传播，纤芯的折射率（1n ）必须⽐包层(2n )的折射率⼤，这样才会产⽣全反射。

光线1以θ⾓⼊射在光纤端⾯上，光线经折射后进⼊光纤，以?⾓⼊射到纤芯和包层间的光滑界⾯上。

只要我们选择适当的⼊射⾓θ，总可以使?⾓⼤于临界⾓m ?，m ?的⼤⼩由公式)/arcsin(12n n m =?决定，使光线1在界⾯上发⽣全反射。

光纤传感实验技术的使用方法与优化策略光纤传感技术是一种以光纤为传感介质的实验技术，通过测量光的传播特性来检测环境中特定物理量的变化。

光纤传感技术在各个领域广泛应用，如工业生产、医疗诊断、环境监测等。

在实际应用中，如何正确使用和优化光纤传感实验技术成为了关键问题。

一、光纤传感实验技术的使用方法光纤传感实验技术的使用方法涉及光纤的安装、信号的采集以及数据处理等方面。

1. 光纤的安装：安装光纤要注意避免弯曲和损坏。

光纤弯曲会导致光信号的损失，影响实验结果。

因此，在安装光纤时应采取适当的角度和半径，避免过度弯曲。

此外，光纤的连接也需要注意，应使用专用工具进行连接，确保连接的牢固和信号的稳定。

2. 信号的采集：在进行实验时，需要选择合适的仪器设备来采集光纤传感信号。

常用的设备包括光源、光纤传感模块和信号采集设备。

光源的选择要考虑实验需求和样品特性，选择合适的波长和功率。

光纤传感模块负责将光信号转换成电信号，并传输到信号采集设备。

信号采集设备的选择要考虑信噪比和采样频率等因素，以保证信号的准确性和稳定性。

3. 数据处理：采集到的光纤传感信号需要进行数据处理，以提取有用的信息。

常见的数据处理方法包括傅里叶变换、滤波和数据拟合等。

傅里叶变换可以将光信号从频域转换到时域，方便观察和分析。

滤波可以去除噪音，并提高信号的质量。

数据拟合可以通过拟合曲线来还原信号的真实特性，提高测量的准确性。

二、光纤传感实验技术的优化策略为提高光纤传感实验技术的性能，需要采取一些优化策略，如信号增强、采样优化和环境适应等。

1. 信号增强：对于信号较弱的情况，可以采取信号增强的措施。

例如，使用放大器或增益模块来增加信号的强度，提高信号的稳定性和可观测性。

另外，还可以通过优化光源和检测器的匹配，提高信号的收发效率。

2. 采样优化：采样是光纤传感实验技术中的关键环节，它直接影响到实验结果的准确性。

采样的优化策略包括采样频率的选择、采样时间的控制和采样点的分布等。

一、实验目的1. 了解光纤传感的基本原理和特点。

2. 掌握光纤传感器的实验操作方法和数据采集技巧。

3. 分析光纤传感器在实际应用中的性能和适用范围。

二、实验原理光纤传感器是一种基于光波导原理的传感器，利用光纤传输光信号，实现对被测量的物理量的检测。

光纤传感器具有体积小、重量轻、抗电磁干扰、防腐性好、灵敏度高等优点，广泛应用于压力、应变、温度、位移等物理量的测量。

本实验主要涉及以下几种光纤传感器：1. 光纤光栅传感器：利用光纤光栅对光波波长进行调制，实现对温度、应变等物理量的测量。

2. 光纤干涉传感器：利用光纤干涉原理，实现对位移、振动等物理量的测量。

3. 光纤激光传感器：利用光纤激光器发出的激光，实现对物体表面缺陷、气体浓度等物理量的测量。

三、实验仪器与材料1. 光纤传感实验仪2. 激光器及电源3. 光纤夹具4. 光纤剥线钳5. 宝石刀6. 激光功率计7. 五位调整架8. 显微镜9. 显示器四、实验步骤1. 光纤光栅传感器实验（1）搭建实验装置，连接光纤传感实验仪和激光器。

（2）调整实验参数，包括光栅长度、温度等。

（3）采集光纤光栅传感器的输出信号，分析光栅对光波波长的影响。

2. 光纤干涉传感器实验（1）搭建实验装置，连接光纤传感实验仪和光纤干涉仪。

（2）调整实验参数，包括干涉仪的间距、光程差等。

（3）采集光纤干涉传感器的输出信号，分析干涉条纹的变化规律。

3. 光纤激光传感器实验（1）搭建实验装置，连接光纤传感实验仪和光纤激光器。

（2）调整实验参数，包括激光功率、检测距离等。

（3）采集光纤激光传感器的输出信号，分析激光光束的传播特性。

五、实验结果与分析1. 光纤光栅传感器实验结果实验结果显示，随着温度的升高，光纤光栅传感器的反射光谱发生红移，反射光谱峰值波长随温度的变化率与光栅的折射率调制周期成正比。

这说明光纤光栅传感器可以实现对温度的精确测量。

2. 光纤干涉传感器实验结果实验结果显示，随着干涉仪间距的增加，干涉条纹的间距增大，条纹数减少。

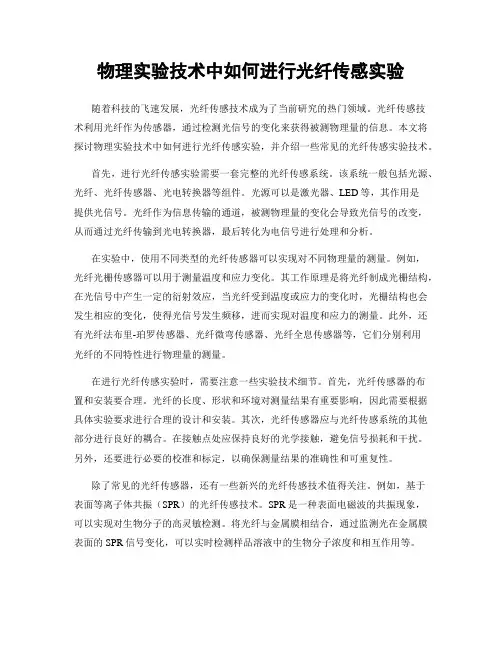

物理实验技术中如何进行光纤传感实验随着科技的飞速发展，光纤传感技术成为了当前研究的热门领域。

光纤传感技术利用光纤作为传感器，通过检测光信号的变化来获得被测物理量的信息。

本文将探讨物理实验技术中如何进行光纤传感实验，并介绍一些常见的光纤传感实验技术。

首先，进行光纤传感实验需要一套完整的光纤传感系统。

该系统一般包括光源、光纤、光纤传感器、光电转换器等组件。

光源可以是激光器、LED等，其作用是提供光信号。

光纤作为信息传输的通道，被测物理量的变化会导致光信号的改变，从而通过光纤传输到光电转换器，最后转化为电信号进行处理和分析。

在实验中，使用不同类型的光纤传感器可以实现对不同物理量的测量。

例如，光纤光栅传感器可以用于测量温度和应力变化。

其工作原理是将光纤制成光栅结构，在光信号中产生一定的衍射效应，当光纤受到温度或应力的变化时，光栅结构也会发生相应的变化，使得光信号发生频移，进而实现对温度和应力的测量。

此外，还有光纤法布里-珀罗传感器、光纤微弯传感器、光纤全息传感器等，它们分别利用光纤的不同特性进行物理量的测量。

在进行光纤传感实验时，需要注意一些实验技术细节。

首先，光纤传感器的布置和安装要合理。

光纤的长度、形状和环境对测量结果有重要影响，因此需要根据具体实验要求进行合理的设计和安装。

其次，光纤传感器应与光纤传感系统的其他部分进行良好的耦合。

在接触点处应保持良好的光学接触，避免信号损耗和干扰。

另外，还要进行必要的校准和标定，以确保测量结果的准确性和可重复性。

除了常见的光纤传感器，还有一些新兴的光纤传感技术值得关注。

例如，基于表面等离子体共振（SPR）的光纤传感技术。

SPR是一种表面电磁波的共振现象，可以实现对生物分子的高灵敏检测。

将光纤与金属膜相结合，通过监测光在金属膜表面的SPR信号变化，可以实时检测样品溶液中的生物分子浓度和相互作用等。

光纤传感技术的应用领域非常广泛，包括环境监测、生命科学、医疗诊断、工业控制等等。

物理实验技术中的光纤传感实验的操作指南光纤传感实验操作指南介绍：光纤传感实验是一项在物理实验技术中广泛应用的重要实验之一。

它利用光纤作为传感元件，通过光纤中的光信号来测量并监测环境中的各种物理量。

本文将为大家详细介绍光纤传感实验的操作指南，帮助大家更好地掌握这项实验技术。

材料准备：1. 光纤传感器：可选择不同类型的光纤传感器，如光纤布拉格光栅传感器、光纤拉曼散射传感器等。

2. 光源：选用适当波长的光源，如激光二极管、光纤光源等。

3. 光纤连接器：根据实验需要选择不同类型的光纤连接器。

4. 仪器设备：光纤测量设备、光功率计等。

实验步骤：1. 准备工作a. 清洁光纤：用洗净的酒精棉球轻轻擦拭光纤端面，确保光纤表面无灰尘和杂质。

b. 连接光纤：根据需要，使用光纤连接器将光纤连接到光纤测量设备和光源上。

c. 打开设备：打开光源和光纤测量设备，确保设备正常工作。

2. 测试光纤传感器a. 设置光纤测量设备：根据光纤传感器的特性，设置光纤测量设备的参数，如波长、测量范围等。

b. 测试信号：通过光源发出信号，并通过光纤传送到光纤传感器上。

c. 测量数据：使用光功率计等设备，测量传感器输出的光信号强度，并记录相关数据。

d. 分析结果：根据测量结果，分析传感器对不同物理量的响应特性。

3. 环境监测实验a. 确定监测目标：选择需要监测的环境物理量，如温度、压力、湿度等。

b. 选择传感器：根据监测目标，选择适合的光纤传感器。

c. 搭建实验装置：根据传感器的特性和环境条件，设计合适的实验装置。

d. 进行测量：根据实验装置，将传感器与被测量对象连接起来，并记录测量数据。

e. 数据分析：根据测量数据，分析环境物理量的变化趋势和相关性。

4. 实验安全注意事项a. 使用光源时，避免直接观察光源，以防眼睛受到光的伤害。

b. 注意光纤的特性，避免折弯和拉扯光纤，以免影响实验结果。

c. 在实验过程中，避免将光纤暴露在高温、高压或腐蚀性环境中，以免损坏传感器。

光纤传感基础实验数据光纤传感是一种利用光纤作为传感元件的技术，在现代通信和传感领域具有广泛的应用。

光纤传感基础实验是学习光纤传感原理和技术的重要环节，通过实验可以获取光纤传感的基础数据，进一步理解光纤传感的工作原理和性能特点。

一、实验目的光纤传感基础实验的主要目的是通过测量和分析，获取光纤传感的关键性能指标，包括传感器的灵敏度、分辨率、线性度、动态范围等。

通过实验数据的获取和分析，可以评估光纤传感器的性能，为后续的应用和研究提供依据。

二、实验装置本次实验使用的光纤传感装置主要包括光源、光纤传感器、光纤连接线和光功率计。

光源产生光信号，经过光纤传输到光纤传感器，传感器将光信号转换为电信号并输出，光功率计用于测量光信号的功率。

三、实验步骤1. 连接光源和光纤传感器：将光源的输出端口与光纤连接线相连，再将光纤连接线的另一端连接到光纤传感器的输入端口。

确保连接牢固，避免光信号损失。

2. 连接光纤传感器和光功率计：将光纤传感器的输出端口与光纤连接线相连，再将光纤连接线的另一端连接到光功率计的输入端口。

确保连接牢固，避免光信号损失。

3. 设置光源功率：调节光源的功率，使其输出符合实验要求。

根据具体实验需求，可以调节光源的功率大小，观察其对光纤传感器输出的影响。

4. 测量光纤传感器输出：使用光功率计对光纤传感器输出的光信号进行测量，记录测量值。

通过改变光源功率或其他实验参数，可以获得不同的光纤传感器输出数据。

5. 分析实验数据：根据测量数据，计算光纤传感器的灵敏度、分辨率、线性度等关键性能指标。

通过对数据的分析，评估光纤传感器的性能。

四、实验结果与讨论根据实验数据的分析，可以得出光纤传感器的性能评估结果。

比如，灵敏度是指光纤传感器输出的电信号对光信号变化的响应程度，可以通过测量光纤传感器输出电信号的变化幅度来评估。

分辨率是指光纤传感器能够分辨的最小光信号变化量，可以通过测量光纤传感器输出电信号的噪声水平来评估。

实验一 LD光源的P-I特性曲线
本实验将所测电流数据作为横坐标，功率作为纵坐标，利用MATLAB编程，得到下图所示的P-I曲线：
实验结果分析：
通过比较在不同步长下的P-I特性曲线，我们发现，步长越小，曲线越趋于直线，即相对精度越高。

同理，步长越大，曲线失真度越严重。

实验二透射式横（纵）向光纤位移传感本实验采用发射光纤不动，接收光纤移动的办法，实现光纤被横向位移和纵向位移调制。

当z固定时，得到的是横向位移传感特性参数，当r取定（r=0）,则得到纵向位移传感特性函数。

下图是光纤芯径-相对光强图和强度调制图：
上图（1），纵坐标为相对光强，横坐标为r/D. D为光纤直径,其值为D=0.5nm
上图（2），纵坐标为相对光强，横坐标为z.
实验三反射式光纤位移传感
本实验是利用光纤传感实验系统构成的反射式光纤位移传感器，对微小位移量进行测量。

下图是反射式调制特性曲线图：
实验结果分析：
本实验由发射光纤发出的光照射到反射材料上，通过检测反射光的强度变化，就能测出反射体的位移。

实验题目:光纤传感实验实验目的&实验原理:见上交的实验报告纸实验仪器:激光器及电源，光纤夹具，光纤剥线钳，宝石刀，激光功率计，五维调整架，显微镜，光纤传感实验仪，CCD 及显示器实验内容:一：1.打开机箱总电源，打开激光器电源，观察是否有激光输出；打开显示器电源，将CCD 电源插头插入插座。

2.将切好端面的光纤固定在五维调整架上，使之与激光器达到最佳耦合状态，此时应能在显示器上观察到清晰的干涉条纹。

3.按下数显温控仪上的温度设定按钮，设置最高加热温度为36℃，弹起温度设定按钮，此时数显温控仪上显示的是将被加热的光纤实时温度。

4.打开加热开关，在显示器上选择合适的参考位置，观察条纹变化；当温度示数为室温+2℃时开始记录数据：条纹每移动3条，记录至少10组数据，被加热的光纤长度以29.00cm 计算，给出光纤灵敏度/l T ∆ψ∆ 二：剥好光纤，放入夹具，调整激光器的出射激光以及五维调整架，使得激光功率计示数最大，记录此数据，由它计算耦合效率。

实验数据:一 测量光纤耦合效率388.4nw二 M-Z 光纤干涉仪测量光纤温度灵敏度室温19.6℃ l=29.00cm升温T/℃ 22.0 22.4 22.8 23.3 23.8 24.3 24.8 25.4 25.9 26.5 27.1 27.6 降温T/℃ 35.7 35.5 35.2 34.4 34.0 33.7 33.3 32.9 32.5 32.0 31.6 31.1 30.7数据处理:一 测量光纤耦合效率312388.410100%100%18.5%2.10P P η-⨯=⨯=⨯= 二 M-Z 光纤干涉仪测量光纤温度灵敏度由数据作T ψ-图，其中2m π∆ψ=∆，Δm 为移动条纹数。

T/℃Linear Regression for Data1_B:Y = A + B * XParameter Value ErrorA -772.64264 14.75929B 36.30273 0.59698∆ψ∆==︒•l T rad C m/36.30/0.29125.17/()T/℃Linear Regression for Data1_B:Y = A + B * XParameter Value Error------------------------------------------------------------A -1337.33378 27.52854B 44.15314 0.82631/44.15/0.29152.24/()l T rad C m ∆ψ∆==︒•125.17152.24/()138.71/()2rad C m rad C m +=︒•=︒•灵敏度 误差分析:一 测量光纤耦合效率影响因素很多：光线切割状况，光纤对准情况等等二 M-Z 光纤干涉仪测量光纤温度灵敏度记录数据的时刻(即确定条纹已移动了3条的时刻)不好把握。

光纤传感实验报告光纤传感实验报告引言：光纤传感技术是一种基于光纤的传感器技术，利用光纤的特殊性质来实现对物理量的测量和监测。

光纤传感技术具有高精度、高灵敏度、抗干扰性强等优点，广泛应用于工业、医疗、环境监测等领域。

本实验旨在通过设计和搭建光纤传感系统，探究光纤传感技术的原理和应用。

实验一：光纤传感系统搭建在本实验中，我们搭建了一个简单的光纤传感系统，包括光源、光纤、光纤传感器和光电探测器。

首先，我们将光源与光纤连接，通过光纤传输光信号到传感器。

传感器可以根据不同的物理量，如温度、压力等，改变光信号的特性。

然后，光信号再通过光纤传输回来，经过光电探测器转换成电信号，最终通过数据采集系统进行分析和处理。

实验二：温度传感应用在本实验中，我们以温度传感应用为例，探究光纤传感技术在温度测量领域的应用。

通过将光纤传感器与温度测量物体接触，光纤传感器的特性会随温度的变化而改变。

我们通过测量光纤传感器输出的光功率的变化，可以间接得到温度的信息。

实验结果表明，光纤传感技术在温度测量中具有高精度和高灵敏度的优势。

实验三：压力传感应用在本实验中，我们以压力传感应用为例，进一步探究光纤传感技术在压力测量领域的应用。

通过将光纤传感器与被测压力物体接触，光纤传感器的特性会随压力的变化而改变。

我们通过测量光纤传感器输出的光功率的变化，可以间接得到压力的信息。

实验结果表明，光纤传感技术在压力测量中具有较高的准确度和稳定性。

实验四：光纤传感系统的优势与挑战在本部分，我们将对光纤传感技术的优势和挑战进行分析。

光纤传感技术具有高精度、高灵敏度、抗干扰性强等优点，可以实现对多种物理量的测量和监测。

然而，光纤传感系统的搭建和维护成本较高，对环境条件要求较高，同时在长距离传输和多参数测量方面还存在一定的挑战。

因此，在实际应用中需要综合考虑技术和经济等因素。

结论：通过本实验，我们对光纤传感技术有了更深入的了解。

光纤传感技术具有广泛的应用前景，可以在工业、医疗、环境监测等领域发挥重要作用。

光纤传感基础实验报告摘要：本报告详细描述了光纤传感的基础实验流程、实验内容、仪器设备和数据分析结果。

通过实验，我们深入了解了光纤传感领域的基础知识和实验技术，掌握了光纤传感的工作原理、光学元件和光电检测仪的使用方法，并成功地通过实验获取了光纤传感的信号数据。

一、实验目的和背景光纤传感是一种重要的工业应用和科学研究技术，通过利用光学、电子学等多学科交叉的知识，利用光的传输和光的调制特性进行信号传输、信号检测和环境监测等各种应用，具有广泛的应用场景和应用前景。

本次实验旨在通过实际操作和实验数据分析，加深对光纤传感的认识和理解，掌握光纤传感的基础理论、测试方法和实验技术，培养学生的实验能力和科学研究意识，为将来的科研和工程实践奠定基础。

二、实验流程和内容1. 实验基本原理和仪器介绍本次实验采用了基于Mach-Zehnder干涉仪的光纤传感实验平台，包括激光器、分束器、光纤耦合器、传感光纤和光电检测器等主要组件。

2. 实验步骤和数据记录首先，在光纤传感平台中调节激光器和分束器的参数，确定分布器输出的两路光的光路一致；其次，通过光纤耦合器将传感光纤连接到分布器输出口，并按照要求放置传感光纤的试验探头；最后，启动光电检测器，进行数据采集和分析。

3. 数据分析和结果评估通过对数据的显示和计算，可以得到光纤传感信号的强度、频率等相关参数，进而分析和评估传感器的性能和信号质量。

三、实验结果和结论通过本次实验，我们成功地获取了光纤传感器的信号数据，并分析了其相关参数和性能。

实验结果表明，光纤传感领域具有广阔的应用前景和发展空间，同时也存在着一定的技术挑战和问题需要解决。

未来，我们将继续深入学习和研究光纤传感领域的相关知识和技术，为推动光纤传感技术的发展和应用做出更多的贡献。

一、实验目的1. 了解光纤传感的基本原理和传感效应；2. 掌握光纤传感器的制作和测试方法；3. 通过实验验证光纤传感器的性能，并分析其传感效应。

二、实验原理光纤传感器是一种利用光纤作为传感介质，将物理量（如压力、温度、位移等）转换为光信号进行测量的传感器。

其基本原理是：当光纤受到外界物理量的作用时，光纤的折射率、传播速度、光吸收等特性会发生变化，从而引起光信号的强度、相位、偏振等参数的变化。

本实验采用的光纤传感器是基于光干涉原理的。

当两束相干光在光纤中传播时，由于光纤的折射率变化，两束光的光程差发生变化，从而产生干涉现象。

通过测量干涉条纹的变化，可以实现对物理量的测量。

三、实验仪器与设备1. 光纤传感实验仪；2. 光纤光源；3. 光纤探测器；4. 光纤耦合器；5. 光纤连接器；6. 温度控制器；7. 数据采集系统；8. 计算机等。

四、实验步骤1. 搭建实验装置：将光纤传感实验仪、光纤光源、光纤探测器、光纤耦合器、光纤连接器等设备连接成实验装置。

2. 调节实验参数：调整温度控制器，设置不同的温度值，观察光纤传感器的响应。

3. 采集数据：利用数据采集系统采集不同温度下光纤传感器的输出信号。

4. 分析数据：将采集到的数据进行分析，绘制干涉条纹图，计算干涉条纹的变化量，进而得到光纤传感器的传感效应。

五、实验结果与分析1. 实验结果：实验过程中，观察到随着温度的升高，干涉条纹发生右移；随着温度的降低，干涉条纹发生左移。

通过数据分析，得到光纤传感器的传感效应与温度之间的关系。

2. 数据分析：根据实验数据，绘制干涉条纹图，计算干涉条纹的变化量。

通过分析干涉条纹的变化量，可以得出光纤传感器的传感效应与温度之间的关系。

六、实验结论1. 光纤传感器具有高灵敏度、抗干扰能力强、体积小等优点，是一种很有潜力的传感器。

2. 通过实验验证了光纤传感器的传感效应，为光纤传感器的应用提供了理论依据。

3. 实验结果表明，光纤传感器的传感效应与温度之间存在一定的关系，为光纤传感器的应用提供了指导。

一、实验目的1. 理解光纤传感的基本原理和特点。

2. 掌握光纤传感器的制作和测试方法。

3. 通过实验验证光纤传感器在测量压力、温度等物理量时的准确性和可靠性。

二、实验原理光纤传感器是利用光纤作为传感介质，通过光的传输特性来检测环境中的物理量。

其主要原理包括：1. 光干涉原理：当光通过光纤时，由于光纤的弯曲、拉伸或温度变化等因素，光的传播路径发生变化，导致光的干涉现象，从而引起光强的变化。

2. 光散射原理：当光通过光纤时，由于光纤内部或外部环境的变化，光在光纤中发生散射，散射光的强度或相位发生变化，从而反映环境的变化。

三、实验仪器与材料1. 光纤传感器实验仪2. 激光器及电源3. 光纤夹具4. 光纤剥线钳5. 宝石刀6. 激光功率计7. 五位调整架8. 显微镜9. 显示器四、实验步骤1. 光纤传感器的制作：- 使用光纤剥线钳剥去光纤外皮，露出光纤芯。

- 使用宝石刀切割光纤，形成传感区域。

- 将传感区域插入光纤夹具中，固定好。

2. 光纤传感器的测试：- 将光纤传感器连接到光纤传感器实验仪上。

- 调整实验仪参数，设置测试模式。

- 通过实验仪对光纤传感器进行测试，记录数据。

3. 压力测试：- 将光纤传感器置于压力容器中，逐渐增加压力。

- 观察实验仪显示的光强变化，记录数据。

- 分析数据，验证光纤传感器在压力变化下的灵敏度。

4. 温度测试：- 将光纤传感器置于温度变化环境中。

- 观察实验仪显示的光强变化，记录数据。

- 分析数据，验证光纤传感器在温度变化下的灵敏度。

五、实验结果与分析1. 压力测试结果：- 实验结果显示，随着压力的增加，光纤传感器的光强逐渐减小，表明光纤传感器对压力变化具有较好的灵敏度。

2. 温度测试结果：- 实验结果显示，随着温度的升高，光纤传感器的光强逐渐减小，表明光纤传感器对温度变化具有较好的灵敏度。

六、实验结论1. 光纤传感器具有抗电磁干扰、体积小、灵敏度高等优点，适用于测量压力、温度等物理量。

物理实验技术使用中如何进行光纤传感实验在当今科技发展迅猛的时代，光纤传感技术的应用越来越广泛，为各行各业带来了许多便利和创新。

如何进行光纤传感实验，是科研人员和工程师们关注的重点问题。

本文将简要介绍一下物理实验技术使用中如何进行光纤传感实验。

首先，光纤传感实验的第一步是选择适合的光纤传感器。

光纤传感器是通过对光纤中的光信号进行改变并测量其特性来实现传感的装置。

不同的应用场景需要不同的光纤传感器类型，例如温度传感、压力传感、湿度传感等。

因此，在进行光纤传感实验前，我们需要对实验环境和应用需求进行详细的分析与研究，以确定使用何种类型的光纤传感器。

其次，进行光纤传感实验需要具备相应的实验设备和工具。

首先需要准备光源和探测器。

光源可以选择激光器或LED等，而探测器则可以选择光电二极管或光电倍增管等。

另外，还需要一些光纤接头、连接器以及衰减器等配件来搭建实验平台。

在选择和配置实验设备时，要注意其兼容性和准确度，确保实验的可靠性和有效性。

接下来，进行光纤传感实验的关键是光纤的布置和连接。

一般来说，光纤传感器与被测物理量之间通过光纤进行信息交互。

因此，良好的光纤布置和连接对实验的成功进行至关重要。

在布置光纤时，要根据具体的应用需求，选择合适的光纤传感器类型，并保持光纤布置的精度和稳定性。

在进行光纤连接时，要避免过程中产生多余的光损耗和反射，确保信号的传输质量。

进行光纤传感实验的同时，数据采集和分析也是重要的一步。

数据采集可以通过光纤传感器输出的电信号进行，其中包括光强度、频率等信息。

而数据分析则需要借助一些仪器和软件来实现，例如示波器、光纤光谱仪等。

通过对采集到的数据进行处理和分析，我们能够对被测物理量的变化进行有效的研究与识别。

最后，进行光纤传感实验后，还需要对实验结果进行评估和验证。

通过与其他实验数据进行对比，或者与理论模型进行验证，我们能够判断实验结果的准确性和可靠性。

同时，还需要分析实验过程中可能存在的误差和不确定性，以便进一步优化实验方案和提高实验结果的可信度。

光纤传感综合实验报告光纤传感综合实验报告引言：光纤传感技术是一种基于光纤的传感原理，通过光纤的物理特性来实现对环境参数的测量和监测。

本次实验旨在探究光纤传感技术的应用和性能，并对其在不同领域的潜在应用进行探讨。

一、光纤传感技术的原理光纤传感技术利用光纤的折射、散射、吸收等特性，通过测量光信号的变化来获取环境参数的信息。

其中，折射型光纤传感技术是最为常见和常用的一种。

它通过测量光纤中光信号的折射率变化，来实现对温度、压力、湿度等参数的测量。

光纤传感技术具有高灵敏度、无电磁干扰、远距离传输等优势，因此在工业、医疗、环境监测等领域有广泛的应用前景。

二、光纤传感技术的实验装置本次实验中，我们使用了一套光纤传感综合实验装置，包括光源、光纤传感器、光纤衰减器和光功率计等设备。

光源产生的光信号经过光纤传感器传输到被测环境中，然后通过光纤传感器采集到的信号传输回光功率计进行测量和分析。

三、实验过程与结果我们首先进行了温度传感实验。

将光纤传感器固定在被测温度环境中，通过测量光功率计的输出信号变化来获取温度的信息。

实验结果显示，光功率计的输出信号随温度的升高而降低，与理论预期相符。

这表明光纤传感技术可以有效地用于温度的测量。

接下来，我们进行了压力传感实验。

将光纤传感器固定在被测压力环境中，通过测量光功率计的输出信号变化来获取压力的信息。

实验结果显示，光功率计的输出信号随压力的增加而增加，与理论预期相符。

这表明光纤传感技术可以有效地用于压力的测量。

最后，我们进行了湿度传感实验。

将光纤传感器固定在被测湿度环境中，通过测量光功率计的输出信号变化来获取湿度的信息。

实验结果显示，光功率计的输出信号随湿度的增加而增加，与理论预期相符。

这表明光纤传感技术可以有效地用于湿度的测量。

四、光纤传感技术的应用前景光纤传感技术具有广泛的应用前景。

在工业领域，光纤传感技术可以应用于温度、压力、振动等参数的监测和控制，提高生产效率和产品质量。

实验题目：光纤传感器实验目的：掌握干涉原理，自行制作光线干涉仪，使用它对某些物理量进行测量，加深对光纤传感理论的理解，以受到光纤技术基本操作技能的训练。

实验仪器：激光器及电源，光纤夹具，光纤剥线钳，宝石刀，激光功率计，五位调整架，显微镜，光纤传感实验仪，CCD及显示器，等等实验原理：（见预习报告）实验数据：1.光纤传感实验（室温：24.1℃）（1）升温过程（2）降温过程2．测量光纤的耦合效率在光波长为633nm 条件下，测得光功率计最大读数为712.3nw 。

数据处理：一．测量光纤的耦合效率在λ=633nW ，光的输出功率P1=2mW 情况下。

在调节过程中测得最大输出功率P2=712.3nW代入耦合效率η的计算公式：3.56×10-4二．光纤传感实验1.升温时利用Origin 作出拟合图像如下：2040ALinear Fit of AABEquationy = a + bAdj. R-Squ 0.99849ValueStandard ErA Intercep -153.307 1.96249ASlope5.485340.06163由上图可看出k=5.49±0.06条纹数温度/℃根据光纤温度灵敏度的计算公式,由于每移动一个条纹相位改变2π，则 Δφ=2π×m （m 为移动的条纹数）故灵敏度即为因l=29.0cm故其灵敏度为±1.30）rad/℃2.降温时利用Origin 作出拟合图像如下：30323436-40-20ALinear Fit of AABEquationy = a + Adj. R-Squ 0.9973ValueStandard Er A Intercep -271.754 3.74289ASlope7.4510.11111由上图可看出k=7.45±0.11同上：灵敏度为条纹数温度/℃因l=29.0cm故其灵敏度为±2.38）rad/℃由上述数据可看出，升温时与降温时灵敏度数据相差较大，这是因为在升温时温度变化较快，且仪表读数有滞后，所以测出数据较不准确，在降温时测出的数据是比较准确的。
