多种液位开关的基本讲解

液位开关的常见原理介绍液位开关是一种常用的控制元件，可以用于检测液体的高度或者水平位置，从而控制电路的开关。

在工业生产中，液位开关常用于池塘、水箱、水池、化工设施等场合，具有安全、稳定、可靠等特点，应用范围广泛。

在本文中，我们将对液位开关的常见原理进行介绍，帮助读者了解液位开关的工作原理及其优缺点。

浮球液位开关原理浮球液位开关又称为浮球控制器，它的工作原理是利用浮球的上下运动来控制相关电路的开关。

在工作状态下，当液位上升，浮球会随着上升，当液位下降，浮球会随着下降，这种液位开关具有结构简单、使用方便、价格便宜等优点。

但是，其缺点是只适用于一些比较干净的液体，因为一些脏物会粘在浮球上，影响液位开关的准确度。

磁簧液位开关原理磁簧液位开关是一种非接触式液位检测装置，其内部的磁簧在液位高度改变时会产生磁场的变化，从而切换电路的开关。

其优点是不需要浮球，因此适用于液体污染严重、腐蚀性强的环境，并且其结构比较简单，易于安装。

但是，其缺点是由于液体本身对磁性的影响，磁簧液位开关只适用于液体磁性较小的场合。

电容液位开关原理电容液位开关利用电容的变化来感应液体的液位高度，其原理是将电容装置放在液面上方，当液位改变时，电容的值也会随之改变，从而切换电路的开关。

其优点是能够侦测到各种液体的液位高度，可以应用于各种液体的检测。

但是，其缺点是由于液体本身的介电常数、密度等因素的影响，电容液位开关的精度有所限制。

振杆液位开关原理振杆液位开关是一种利用液体振动来控制电路的开关，其原理是将振动棒浸入液体中，当液位改变时，液体与振动棒之间的接触面积也会随之变化，从而改变振动的幅度，控制开关电路的通断。

其优点是适用于各种液体，而且可以控制比较广泛的液位高度范围。

但是，其缺点是易受外部干扰，需要进行定期维护和清洁。

综上所述，液位开关在现代工业化生产中发挥着重要的作用，其原理多种多样，我们可以根据液体的不同性质、检测范围、环境要求等因素来选择适合的液位开关，为生产自动化、智能化的发展提供支持。

19种液位计工作原理和安装调试注意事项液位计是用于测量液体或粉体容器中的液位高度的仪器设备。

液位计广泛应用于各种工业领域，如化工、石油、食品、制药等。

不同类型的液位计有不同的工作原理和安装调试注意事项。

下面将介绍19种液位计的工作原理和安装调试注意事项。

1.浮球液位计：工作原理是利用浮球在液体中上下浮动，通过连杆传动转换成液位信号。

安装时要确保浮球自由浮动，不受搅拌等外力干扰。

2.浮子液位计：通过浮子的上下移动来检测液位高度。

安装时要避免浮子卡住或受阻。

3.漏斗液位计：通过压力差测量液位高度，适用于粘稠液体。

安装时要注意保持管道畅通，避免堵塞。

4.振荡液位计：通过探针的振动频率变化检测液位高度。

安装时要避免外部振动干扰。

5.磁力液位计：通过磁力感应原理检测液位高度。

安装时要避免磁场干扰。

6.迫冲式液位计：通过气动原理检测液位高度。

安装时要确保气压稳定，避免波动。

7.电容液位计：通过电容原理检测液位高度。

安装时要确保电极清洁，避免污染。

8.超声波液位计：通过超声波测距原理检测液位高度。

安装时要确保传感器对准液位。

9.激光液位计：通过激光测距原理检测液位高度。

安装时要注意避免射线干扰。

10.旋盖液位计：通过旋盖连接传感器检测液位高度。

安装时要确保旋盖顺畅工作。

11.红外液位计：通过红外线测距原理检测液位高度。

安装时要避免干扰光源。

12.阻挡式液位计：通过物体阻挡检测液位高度。

安装时要确保阻挡器件顺利工作。

13.震荡棒液位计：通过震荡传感器检测液位高度。

安装时要确保震荡频率稳定。

14.视窗液位计：通过透明视窗观测液位高度。

安装时要确保视窗清洁。

15.摆盘液位计：通过摆动传感器检测液位高度。

安装时要确保摆盘运作正常。

16.漂流液位计：通过浮标漂浮高度检测液位高度。

安装时要确保漂浮器顺畅上下移动。

17.导波雷达液位计：通过雷达波测距原理检测液位高度。

安装时要确保天线对准液位。

18.气泡管液位计：通过气泡上升速度监测液位高度。

常见的液位开关有哪些1、电缆浮球液位开关。

利用微动开关或水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时，开关接通（或断开）。

电缆浮球型液位开关可以加工成多点控制，实现多个液位报警。

2、小型浮球液位开关。

浮球内部装有环形磁铁，固定在杆径内磁簧开关相关位置上。

浮球随液体的变化而上下浮动，利用浮球内部磁铁吸引磁簧开关的闭合，产生开关动作来控制液位。

3、磁性浮子液位开关。

在磁翻板液位计旁路管的外侧加装磁性开关，作为电器接点信号输出。

磁性浮子液位开关适用于高温、高压等场合及强酸、强碱的液位检测。

4、光电式液位开关。

利用光的全反射原理工作，主要由发射光源、光电接收器等组成。

光源发射的光信号经过液位传感器的直角三棱镜与空气接触时产生全反射，大部分光被光敏二极管接收，液位传感器输出信号为高电平。

当液位达到传感器检测位置时，光线发射折射，光敏二极管接收的光信号明显减弱，传感器输出低电平信号。

传感器输出信号经过放大电路驱动带动相应开关动作。

光电式液位开关体积小，安装容易，适用于有杂质或带有黏性液体的液位检测。

5、静电容式物位开关。

在电容式物位计基础上增加检测开关。

当物位高度对应的电容量达到开关内部设定线路值时，测量线路产生高频谐振，检出谐振信号，转换成开关动作。

6、射频导纳物位开关。

基于射频电容技术，通过电路产生稳定的高频信号来检测被测介质的阻抗变化。

工作时将高频信号加在测量电极上，并将空气的介电常数产生的阻抗设为仪表零点。

当探头与被测介质接触并产生阻抗变化达到设定的数值时，产生开关信号输出。

射频导纳物位开关在测量电极与接地电极间增加了保护电极，可以解决粘附、挂料等问题，增加了温度修正电路解决工作点漂移问题，工作性能稳定可靠，能适用于复杂的测量环境。

多用于固体、浆料等料位测量及高压场合。

常见几种液位计工作原理一、磁翻板液位计主要原理磁翻板液位计也称为磁翻柱液位计，结构主要基于浮力和磁力原理设计生产的带有磁体的浮子（简称磁性浮子）被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱外表涂敷不同的颜色）进而反映容器内液位的情况。

配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（420mA 信号、开关信号以及其他电学信号。

从而实现现场观测和远程控制的完美结合。

适用范围及特点磁翻板液位计采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于装置维护等优点。

磁翻板液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

磁翻板液位计几乎可以适用于各种工业自动化过程控制中的液位丈量与控制。

可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

二、磁浮球液位计（液位开关）主要原理磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球（简称浮球）被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（420mA 信号；同时配合其他转换器，输出电压信号或者开关信号（也可以依照客户需求转换器由公司配送）从而实现电学信号的远程传输、分析与控制。

适用范围及特点本产品采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于装置维护等优点。

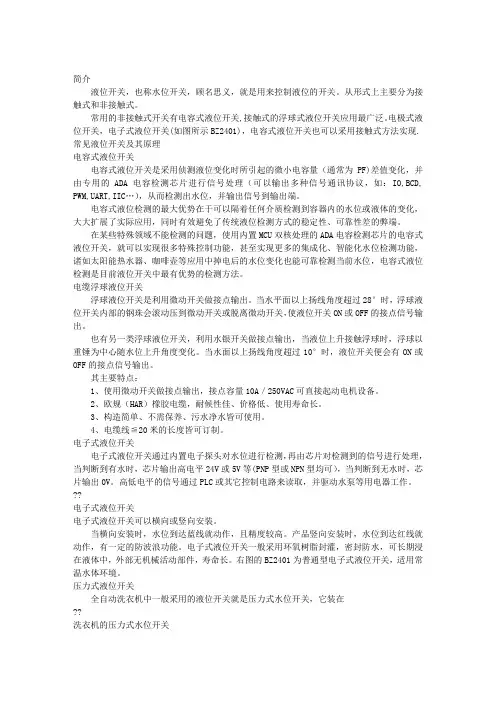

简介液位开关，也称水位开关，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

常用的非接触式开关有电容式液位开关,接触式的浮球式液位开关应用最广泛。

电极式液位开关，电子式液位开关(如图所示BZ2401)，电容式液位开关也可以采用接触式方法实现. 常见液位开关及其原理电容式液位开关电容式液位开关是采用侦测液位变化时所引起的微小电容量（通常为PF)差值变化，并由专用的ADA电容检测芯片进行信号处理（可以输出多种信号通讯协议，如：IO,BCD, PWM,UART,IIC…），从而检测出水位，并输出信号到输出端。

电容式液位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统液位检测方式的稳定性、可靠性差的弊端。

在某些特殊领域不能检测的问题，使用内置MCU双核处理的ADA电容检测芯片的电容式液位开关，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式液位检测是目前液位开关中最有优势的检测方法。

电缆浮球液位开关浮球液位开关是利用微动开关做接点输出。

当水平面以上扬线角度超过28°时，浮球液位开关内部的钢珠会滚动压到微动开关或脱离微动开关，使液位开关ON或OFF的接点信号输出。

也有另一类浮球液位开关，利用水银开关做接点输出，当液位上升接触浮球时，浮球以重锤为中心随水位上升角度变化。

当水面以上扬线角度超过10°时，液位开关便会有ON或OFF的接点信号输出。

其主要特点：1、使用微动开关做接点输出，接点容量10A／250VAC可直接起动电机设备。

2、欧规（HAR）橡胶电缆，耐候性佳、价格低、使用寿命长。

3、构造简单、不需保养、污水净水皆可使用。

4、电缆线≦20米的长度皆可订制。

电子式液位开关电子式液位开关通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等(PNP型或NPN型均可），当判断到无水时，芯片输出0V。

21种液位计工作原理及常见故障分析液位计是用来测量容器内液体或粉状物料的液位或固位高度的仪器。

液位计的工作原理有许多种，下面将介绍其中的21种，并对常见故障进行分析。

液位计的工作原理如下：1.气动液位计:利用气体的压力变化来测量液位的高度，通常包括闭式气体液位计和开式气体液位计。

2.泡沫液位计:通过酒精和表面活性剂的混合物，将液位上升到观测设备。

当液位上升时，显示设备显示气泡的数量。

3.振动液位计:通过发射声波或机械振动，并测量液体反射或吸收声波或振动的时间来测量液位高度。

4.磁性液位计:利用磁性浮子内部的金属块与磁力耦合，来测量液位高度。

5.水密液面计:通过膨胀传感器和一个浮球，来测量液位的高度。

6.启闭器液位计:利用微动开关或霍尔传感器来测量液位的高度。

7.固体微波液位计:通过微波辐射来测量液位的高度。

8.麦克风液位计:利用液体池中的声音反射来测量液位的高度。

9.指针式液位计:通过一个浮子连接到一根细长的杆，杆上有一个指针，指针随液位的上升和下降而移动，来测量液位的高度。

10.螺旋杆液位计:通过一个螺旋杆连接到一个浮子，刻度板上有数字或刻度，通过浮子的上升和下降来测量液位的高度。

11.滴答液位计:利用一个滴落的液滴，通过计时器和亮度传感器来测量液位的高度。

12.摆锤液位计:利用一个摆锤连接到一个杆，杆上有一个指示器，摆锤的运动在液位的上升和下降时移动指示器，来测量液位的高度。

13.光纤液位计:通过纤维光束的传输和反射来测量液位的高度。

14.阻抗液位计:利用液体与电极之间的电容变化来测量液位的高度。

15.压力液位计:利用液体的压力变化，通过压力传感器来测量液位的高度。

16.微分压力液位计:利用垂直管道两侧的液位压力差来测量液位的高度。

17.电导率液位计:利用液体的电导率变化来测量液位的高度。

18.导热液位计:利用液体与固体导热系数之间的差异来测量液位的高度。

19.热电阻液位计:利用液体的温度变化来测量液位的高度。

液位开关的产品原理及性能特点液位开关，也称水位开关，液位传感器，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

常用的非接触式开关有电容式液位开关，接触式的浮球式液位开关应用广泛。

电极式液位开关，电子式液位开关，电容式液位开关也可以采用接触式方法实现。

液位开关有很多种，常见的有浮球式，也有压力式。

浮球式就是给设定液位处装一个塑料瓶，注水。

水高于液位，瓶子浮在水上，开关断开。

低于液位，瓶子垂下去，拉绳开关，给继电器一个信号，后续设备开始工作。

压力式的，高于设定液位没事，低于液位压力减小，给继电器相关信号。

液位开关的作用是控制液位，如水泵往水池中上水，用了液位开关就可以使水箱中的水即不溢出也不放空，始终保证有水。

产品的工作原理：高液位开关是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。

液位开关洗衣机是范围内广泛使用的白色家电产品。

近些年来，随着水资源的紧缺以及市场对家电产品节能、环保性能要求的提高，特别是欧洲、北美地区对于家电产品节水指标已经进入立法程序，良好的节水性能已经成为了新一代智能、绿色洗衣机的重要技术发展趋势。

节水的技术核心是要准确控制洗衣机筒中的水量，也意味着首先需要准确地测量液位高度。

在大多数的洗衣机设计中，液位测量是通过机械触电开关或是压控的LC振荡器（依靠控制器检测振荡频率的变化以感知液位高度）。

根据敏芯微电子设计人员反复试验与长期测量，大量数据表明上述两种方法是无法适合于准确液位控制的应用。

技术发展的趋势亟需更高精度、更小分辨率、性能更加稳定的压力传感器的出现。

基于微机电技术（MEMS）的微型压力传感器，由于其具有良好的可靠性、精密的分辨率以及高精度的特点，在工业、汽车以及白色家电中获得了广泛的应用。

将其应用于洗衣机的液位检测，不仅相对于传统的方法省去了若干外围电路，降低了成本；同时它可以更加准确地测量液位；更进一步地，此方案可以同时提供静态液位与动态液位信息，籍此可以实现更加智能化的水量控制，例如流量监测、注水放水速度监测、泄漏探测等多种功能。

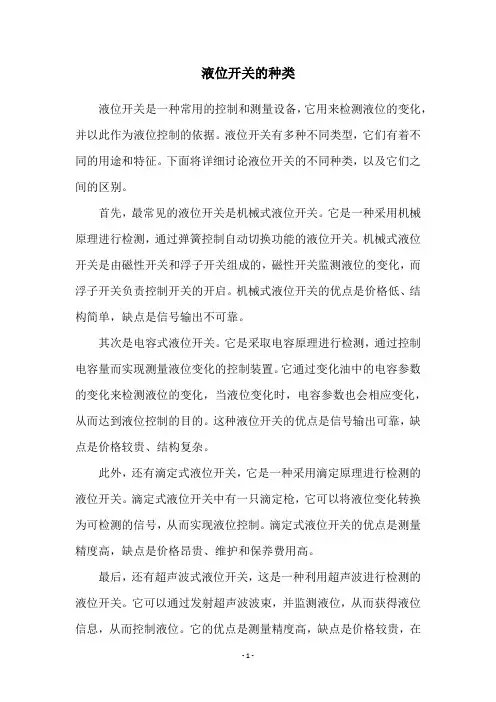

液位开关的种类液位开关是一种常用的控制和测量设备，它用来检测液位的变化，并以此作为液位控制的依据。

液位开关有多种不同类型，它们有着不同的用途和特征。

下面将详细讨论液位开关的不同种类，以及它们之间的区别。

首先，最常见的液位开关是机械式液位开关。

它是一种采用机械原理进行检测，通过弹簧控制自动切换功能的液位开关。

机械式液位开关是由磁性开关和浮子开关组成的，磁性开关监测液位的变化，而浮子开关负责控制开关的开启。

机械式液位开关的优点是价格低、结构简单，缺点是信号输出不可靠。

其次是电容式液位开关。

它是采取电容原理进行检测，通过控制电容量而实现测量液位变化的控制装置。

它通过变化油中的电容参数的变化来检测液位的变化，当液位变化时，电容参数也会相应变化，从而达到液位控制的目的。

这种液位开关的优点是信号输出可靠，缺点是价格较贵、结构复杂。

此外，还有滴定式液位开关，它是一种采用滴定原理进行检测的液位开关。

滴定式液位开关中有一只滴定枪，它可以将液位变化转换为可检测的信号，从而实现液位控制。

滴定式液位开关的优点是测量精度高，缺点是价格昂贵、维护和保养费用高。

最后，还有超声波式液位开关，这是一种利用超声波进行检测的液位开关。

它可以通过发射超声波波束，并监测液位，从而获得液位信息，从而控制液位。

它的优点是测量精度高，缺点是价格较贵，在高温或高压环境下，信号传输不可靠。

以上就是液位开关的不同种类。

它们各有优缺点，应根据具体应用场合选择最适合的液位开关。

液位开关的选择非常重要，因此应该尽量选择精度高、性能稳定的液位开关，以保证控制系统的正确性和可靠性。

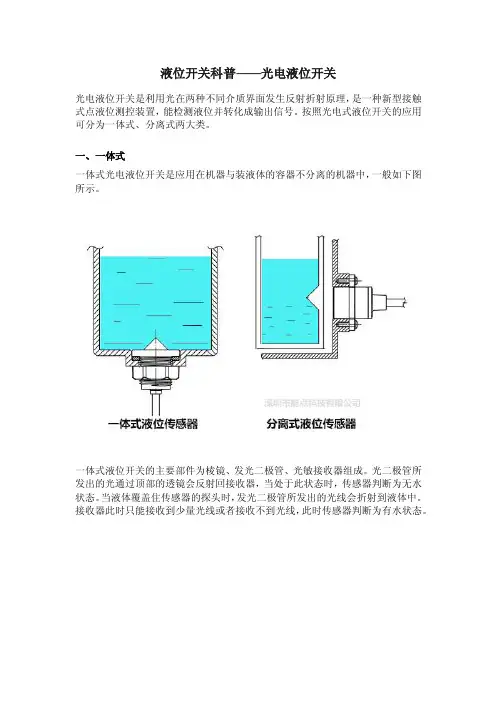

液位开关科普——光电液位开关光电液位开关是利用光在两种不同介质界面发生反射折射原理，是一种新型接触式点液位测控装置，能检测液位并转化成输出信号。

按照光电式液位开关的应用可分为一体式、分离式两大类。

一、一体式一体式光电液位开关是应用在机器与装液体的容器不分离的机器中，一般如下图所示。

一体式液位开关的主要部件为棱镜、发光二极管、光敏接收器组成。

光二极管所发出的光通过顶部的透镜会反射回接收器，当处于此状态时，传感器判断为无水状态。

当液体覆盖住传感器的探头时，发光二极管所发出的光线会折射到液体中。

接收器此时只能接收到少量光线或者接收不到光线，此时传感器判断为有水状态。

一体式光电液位开关一般应用于马桶、热水器、饮水机、鱼缸、鱼缸等一起设备。

光电式液位开关的主要作用是检测液位，可以做到缺水保护、防水满溢出等功能二、分离式分离式液位开关可应用在水箱与机器分离的电器设备中。

分离式液位开关检测液体是不用接触液体的，因此检测液体的腐蚀性、液体中的杂质等都不会影响检测结果。

且分离式液位开关应用在食品机械中更卫生，水箱可随时移动清洗。

对于各式各样的电器设备，所需要检测的液体也不一样，对于这类情况所采用的光电式液位开关也不一样。

不同型号的光电式液位开关有着安装、防水、体积等方面的区别。

分离式与一体式的光电液位开关又分别有分离式的多点液位开关，一体式的多点液位开关。

这两类液位开关都是用来检测多个液位点，可避免了水箱需要多开孔及多接线的问题。

光电液位开关具有结构简单、液位控制精度高，没有机械部件，不需调试，灵敏度高及耐腐蚀、耗电少、体积小等诸多优点，还具有耐高温、耐高压、耐强腐蚀，化学性质稳定，对被测介质影响小等特征。

液位开关的常见原理介绍液位开关，也叫液位探测器，是一种用于检测液体或粉末产品的液位高度的传感器设备。

液位开关广泛应用于油田、化工、医药、食品、饮料、水处理等领域。

液位开关的种类很多，不同种类的液位开关采用的工作原理也不同。

本文将介绍一些常见的液位开关的工作原理。

浮球式液位开关浮球式液位开关是一种比较简单的液位开关，它是通过浮球的浮沉运动来实现对液位高度的检测。

当液位上升到一定高度时，浮球会随之上升，推动开关触头，使电路接通；当液位下降到一定高度时，浮球下降，触点断开，电路断开。

浮球式液位开关结构简单、操作可靠、安装维护方便，被广泛应用于储罐、水箱、池塘等液体或粉末产品的液位检测中。

振动式液位开关振动式液位开关是一种通过杆式振动棒或电极产生高频振动来实现对液位高度的检测的开关。

当振动杆或电极与液体或粉体接触时，振动就会传递到液面，被液体吸收，使振动衰减。

当液位上升到一定高度时，振动衰减的程度达到一定的标准，开关触点就会自动闭合，使电路接通；当液位下降到一定高度时，振动程度变小，开关触点断开，电路断开。

振动式液位开关广泛应用于化工、医药、食品、饮料等行业。

电容式液位开关电容式液位开关是一种通过检测电极与液体之间的电容变化来实现对液位高度的检测的开关。

当电容式液位开关电极与液体或粉体相接触时，电极与液体形成一个带有电容的环路。

液位升高时，液体与电极之间的电容值也随之变大。

当电容值达到事先设定的阈值时，开关触点就会自动闭合，使电路接通；当液位下降时，电容值也会随之变小，开关触点断开，电路断开。

电容式液位开关精度高、可靠性强、适用于监测各种液体。

磁性液位开关磁性液位开关是一种通过检测液体中磁性材料的位置来实现对液位高度的检测的开关。

磁性液位开关由磁性体和中控单元组成。

磁性体通常为多个圆柱形磁体组成，中控单元内置有多个通道，每个通道均配有一个磁敏感器。

当磁性体随液位升高或下降运动时，在磁性体周围的每个通道内的磁敏感器检测到的磁场强度也随之变化。

非接触式液位开关，顾名思义，是一种不需要与被测液体直接接触就能检测到液位的传感器。

它主要通过感应的方式来探测液位的变化，适用于各种工业自动化过程控制中的液位测量与控制。

其工作原理主要分为以下几种类型：
1. 电容式液位开关：
这种类型的液位开关是利用电容变化的原理来检测液位的。

当探头与罐壁（通常由导电材料制成）构成一个电容。

在探头处于空气中时，测量到的是一个较小的初始电容值。

而当罐内有物料注入时，电容值会随着探头被物料覆盖区域面积的增加而相应地增大，从而触发开关状态的变化。

2. 磁性浮子式液位开关：
该开关内部有一个磁性浮子，当液位变化时，浮子会随着液位的升降而移动，其内部的磁体会通过磁耦合作用影响到开关的状态，从而实现液位的检测。

3. 音叉式液位开关：
音叉式液位开关通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉与被测介质接触时，其频率和振幅会发生变化，这些变化被智能电路检测并处理，最终转换为一个开关信号，以实现液位报警或控制。

4. 超声波式液位开关：
该类型的液位开关是通过发射超声波并检测其在容器中的反射情况来探测液位的。

探头安装在容器外壁上，发射的超声波会在遇到液面时产生反射，探头接收这些反射波并对其进行处理，以确定液位的位置。

非接触式液位开关的优点在于它不需要与液体直接接触，因此不会受到液体性质（如腐蚀性、粘度等）的影响，具有很高的稳定性和可靠性。

同时，由于不需要侵入容器，安装和维护相对简单，适用于多种材质的容器，如塑料、玻璃、陶瓷等。

常见的几种液位开关的优势介绍
乍一听说液位开关这几个字可能大家还有些云里雾里的，其实液位开关也叫做水位开关，顾名思义，就是利用水位来控制线路通断的开关，学名叫做液位传感器。

液位开关一般从接触方式上可以分为接触式液位开关和非接触式液位开关。

我们先来介绍一下常见的非接触式液位开关，比如电容式液位开关，选择这种电容式液位开关的好处在于可以隔着任何介质检测到容器内的水位或液体的变化，在我们的实际应用中十分方便，而且这种电容式液位开关比起传统的液位检测方式更加稳定和可靠。

当然，电容式液位开关其实也可以通过接触式方法实现，只不过目前使用非接触式的应用相对较多。

接下来介绍一下接触式液位开关，接触式液位开关中目前在实际生活中应用比较多的一种叫做浮球式液位开关，这种液位开关又有利用微动开关做接点输出和利用水银开关做接点输出两种，不过总的来说，这两种浮球式液位开关在原理上是大差不差的，而且共同的优势就是构造相对简单，而且基本上不需要怎么保养，同时不管在污水还是净水中都可以使用。

而且浮球式液位开关在电缆线小于等于二十米的长度都可以进行订制。

除了上面提到的两种液位开关，其实还有电极式液位开关、电子式液位开关、压力式液位开关等，每一种液位开关的优势各有不同，其实并不是哪种好哪种不好，每一类液位开关都有自己适合的位置，比如全自动洗衣机里以及一些工业中用的一般都是压力式液位开关，而电容式液位开关比较适用于太阳能热水器等相对智能化的水位监测。

以上就是今天为大家分享的内容了，如果您有其他问题，欢迎一起探讨交流。

液位开关种类及原理1浮球液位开关浮球液位开关结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。

2音叉液位开关音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号，达到液位报警或控制的目的。

为了让音叉伸到罐内，通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。

3电容式液位开关电容式液位开关的测量原理是：固体物料的物位高低变化导致探头被覆盖区域大小发生变化，从而导致电容值发生变化。

探头与罐壁（导电材料制成）构成一个电容。

探头处于空气中时，测量到的是一个小数值的初始电容值。

当罐体中有物料注入时，电容值将随探头被物料所覆盖区域面积的增加而相应地增大，开关状态发生变化。

4外测液位开关外测液位开关是一种利用“变频超声波技术”实现的非接触式液位开关，广泛使用于各种液体的液体检测。

其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表。

仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号，达到液位报警的目的。

5射频导纳液位开关射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。

高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

带你了解各种液位开关各液位开关的优缺点及技术指标浮球液位开关1、优点：浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。

而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。

浮子悬臂角限位设计，防止浮子垂直。

浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。

它比一般机械开关速度快、工作寿命长;与电子开关相比，它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。

易于维护。

广泛使用于造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面。

2、缺点：浮球开关是简单的被动器件，并且不具有自检查功能，因此建议对其进行定期检查与维护。

浮球或浮筒物位计是活动部件，因此用在更浓或黏稠液体中时会被弄脏。

测量精度较差，黏度<0.8mpa*s时不能工作。

对容器内压力、密度、介电常数有要求、安装需停产、清罐、开孔、动火。

3、技术指标：最大电缆长度：30m工作温度：标准型:0~80℃中温型：0~120℃环境温度：-40~70℃工作压力：常压介质密度：≥0.6g/cm触点容量：220VAC 10A 电气接口：M20*1.5防护等级：IP65过程连接：HG20592~20635-97 DN100以上,其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）接液材质：不锈钢。

音叉液位开关1、优点：振动音叉开关能真正地免受流量、气泡、湍流、泡沫、振动、固体含量、沾敷、液体特性以及产品变化的影响。

并且不需要校准，只需要经历最短的安装过程便能完成安装。

无活动零件或缝隙真正实现免维护。

强大的自检查与诊断功能保证了高低物位测量的高可靠性，某些型号的物位计甚至可以在出现故障之前，绘出性能曲线和发送故障趋势信号。

2、缺点：音叉开关不适合用于非常粘的介质。

导致叉子被连接在一起的叉间物料堆积，将干扰物位检测。

3、技术指标：电源：DC12V~24V,AC220 功率消耗：1W3、振动频率：200Hz4、输出：NPN型、晶体管输出、最大30V、100mA （过压和过流有可能烧坏）材质：316不锈钢防护：IP68 最大压力：1MPa 密度：液体≥0.8克/立方厘米粉料≥0.2克/立方厘米液体粘度：最高1000㎡/s 检测时间：输出动作（停振）0.5秒输出关闭（起振）3秒工作温度：‐10℃~+85℃电容式液位开关1、优点：防挂料，耐腐蚀。

液位开关原理液位开关是一种常用的工业自动化设备，用于检测液体的高度或液位。

它常用于锅炉、水箱、水泵等设备的液位监控，并通过控制系统来实现自动化控制。

液位开关的原理主要包括浮子式、电容式、电阻式等几种。

一、浮子式浮子式液位开关是一种通过浮动器浮在液体表面来实现液位检测的开关。

它的原理基于物体的浮力与重力平衡，当液位上升浮子也随之上升，浮子触碰到设定的开关点时，开关闭合，控制系统接收到信号并进行相应的处理。

浮子式液位开关的浮子通常由通过浮力比重为浮在液体表面上。

当液位下降时，浮子跟随液位下降，直到浮子不再触碰到开关点，开关断开。

这样，通过浮子的位置变化，可以实现液位的高位和低位报警功能。

二、电容式电容式液位开关是一种利用液体与电容器之间的电容变化来检测液位的设备。

它的原理基于电容的变化与测量对象之间接触的面积和距离相关。

当液位上升时，液体与电容器之间的接触面积增大，电容值增加，反之则减小。

电容式液位开关通常由两个带电的电极组成，其中一个电极固定在容器壁上，另一个电极通过测量对象（如液体）的变化而移动。

当液体接触到移动电极时，电容值增加，开关闭合，控制系统接收到信号并执行相应的操作。

三、电阻式电阻式液位开关是一种利用液体与电极之间的电阻变化来检测液位的设备。

它的原理基于液体的导电性与液位的变化相关。

当液位上升时，液体与电极之间的接触面积增加，导电性增强，电阻值减小，反之则增大。

电阻式液位开关通常由两个电极组成，其中一个电极固定在容器壁上，另一个电极通过液体的变化而移动。

当液体接触到移动电极时，电阻值改变，开关闭合，控制系统接收到信号并执行相应的操作。

总结：液位开关的原理主要包括浮子式、电容式和电阻式等几种。

浮子式液位开关通过浮子的浮动实现液位检测，电容式液位开关通过液体与电容器之间的电容变化实现液位检测，电阻式液位开关通过液体与电极之间的电阻变化实现液位检测。

这些原理的液位开关广泛应用于工业自动化领域，提高了生产效率和安全性。

few54液位开关说明书液位开关是一种能够检测物质液位的设备，在工业生产和自动化控制中得到广泛应用。

它能够监测液体或颗粒物质的高度，并通过接触或非接触的方式将信号传输给控制系统，以实现液位的监测和控制。

本文将详细介绍液位开关的工作原理、分类、安装和维护等相关内容。

一、液位开关的工作原理液位开关的工作原理主要是基于物理测量原理。

当液面高度达到或超过液位开关预定的位置时，液位开关会进行相应的动作，以触发信号输出。

常见的液位开关有浮子式液位开关、电容式液位开关、超声波液位开关等。

浮子式液位开关是通过浮子的浮沉来控制开关的通断。

当液位上升到浮子能够浮起来的位置时，浮子上的磁铁会吸引或推动开关，使其触点闭合，从而输出信号。

当液位下降，浮子沉入液体中时，开关的触点则断开，信号停止输出。

电容式液位开关是利用电容变化来检测液位变化的。

液位开关的探头通过电容传感器与测量介质之间建立电场，并测量电容的变化。

当液位上升至探头附近时，液体会改变电场的分布，从而导致电容的变化。

通过检测电容的变化，开关可以判断液位的高低，并输出相应的信号。

超声波液位开关是利用超声波在液体和空气中传播速度的差异来测量液位的。

液位开关通过发射超声波脉冲，当脉冲遇到液体时会被液体吸收或反射。

通过测量超声波传播的时间，液位开关可以计算出液位的高度。

当液位达到设定值时，开关会触发相应的动作，输出信号。

二、液位开关的分类根据不同的测量方式和使用环境，液位开关可以分为多种类型。

常见的液位开关有浮球型液位开关、振荡式液位开关、阻挡式液位开关等。

浮球型液位开关是一种最常见的液位开关。

它采用悬浮在液体表面的浮球来控制开关的通断。

当液位上升或下降，浮球随之上浮或下沉，从而触发开关的动作。

浮球型液位开关适用于液位较稳定的介质，常用于水槽、油罐等设备中。

振荡式液位开关通过液体的振动频率来检测液位的变化。

当液位达到预设值时，开关会发出震荡信号，当液位低于预设值时，开关则停止振动，通过检测振动的状态，可以判断液位的高低。
