10种液位开关工作原理及常见故障分析

20种液位计工作原理及常见故障分析3、钢带液位计它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

4、雷达液位计雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

5、磁致伸缩液位计磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。

在浮子内部有一组永久磁环。

当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。

通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。

6、射频导纳液位计射频导纳料位仪由传感器和控制仪表组成，传感器可采用棒式、同轴或缆式探极安装于仓顶。

传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表，控制仪表经运算处理后转换为工程量显示出来，从而实现了物位的连续测量。

7、音叉物位计音叉式物位控制器的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。

8、玻璃板液位计（玻璃管液位计）玻璃板式液位计是通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。

9、压力液位变送器压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力的同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po 与传感器的负压腔相连，以抵消传感器背面的Po ，使传感器测得压力为：ρ .g.H ，通过测取压力P ，可以得到液位深度。

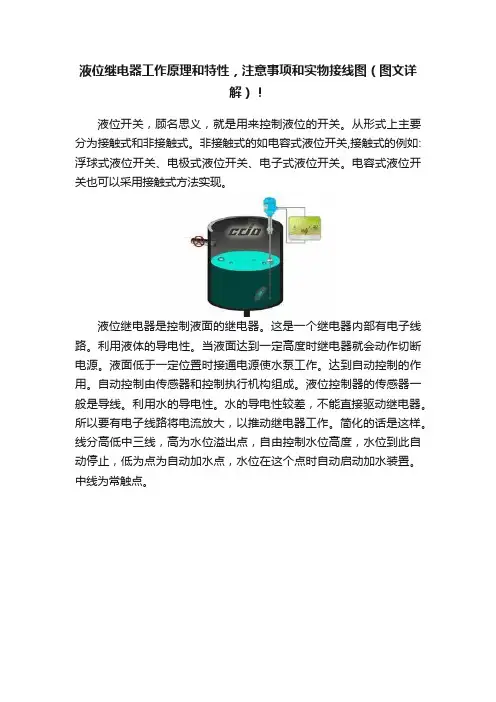

液位继电器工作原理和特性，注意事项和实物接线图（图文详解）！液位开关，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。

电容式液位开关也可以采用接触式方法实现。

液位继电器是控制液面的继电器。

这是一个继电器内部有电子线路。

利用液体的导电性。

当液面达到一定高度时继电器就会动作切断电源。

液面低于一定位置时接通电源使水泵工作。

达到自动控制的作用。

自动控制由传感器和控制执行机构组成。

液位控制器的传感器一般是导线。

利用水的导电性。

水的导电性较差，不能直接驱动继电器。

所以要有电子线路将电流放大，以推动继电器工作。

简化的话是这样。

线分高低中三线，高为水位溢出点，自由控制水位高度，水位到此自动停止，低为点为自动加水点，水位在这个点时自动启动加水装置。

中线为常触点。

JYB-714型液位继电器介绍①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源，图2中液位继电器电源为AC220V，即①端子接L1，⑧端子接N；②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B，⑦端子接水池中位置最低的公共电极C。

注意，实验中入水电极采用1～1.5mm2的铜芯硬质绝缘线，入水一端剥离5mm绝缘皮。

供水型液位继电器与排水型液位继电器区别供水型液位继电器缺水工作，水满停止。

排水性液位继电器水满工作，缺水停止。

排水型液位继电器使用说明“高”为水池上限液位控制点，水位上升达到高点水位，水与探头（电极）接触，控制器自动开泵，开始排水。

“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头（电极）脱离接触，控制器自动关泵，停止排水。

常用液位计的分类及工作原理常用液位计的分类及工作原理一、磁翻板液位计主要原理磁翻板液位计也称为磁翻柱液位计,结构主要基于浮力和磁力原理设计生产的带有磁体的浮子（简称磁性浮子）被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板)静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱外表涂敷不同的颜色）进而反映容器内液位的情况.二、磁浮球液位计（液位开关）主要原理磁浮球液位计(液位开关)结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球（简称浮球）被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件(如定值电阻)数量发生变化，进而使仪表电路系统的电学量发生改变.也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

三、防爆浮球液位开关主要原理防爆浮球液位开关,也称为防爆浮球液位控制器。

专门为爆炸性环境中使用而设计制造的液位控制仪表，本产品是基于浮力原理和杠杆原理设计的当容器内液位发生变化时，浮球的位置将随液位的变化而变化,浮球的这种位移将通过杠杆作用于微动开关，进而由微动开关发生开关信号。

四、玻璃板式液位计工作原理与结构本液位计是基于连通器原理设计的由玻璃板及液位计主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃板观察到液面与容器内的液面相同即液位高度。

液位计两端的针型阀不只起截止阀的作用，其内部的钢球具有逆止阀的功能，当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到平安维护作用。

液位计改变零件的资料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能.五、玻璃管式液位计工作原理与结构液位计是基于连通器原理设计的由玻璃管构成的液体通路.通路经接管用法兰或锥管螺纹与被测容器连接构成连通器,透过玻璃管观察到液面与容器内的液面相同即液位高度.管式液位计主要由玻璃管、维护套、上下阀门及连接法兰（或螺纹）等组成。

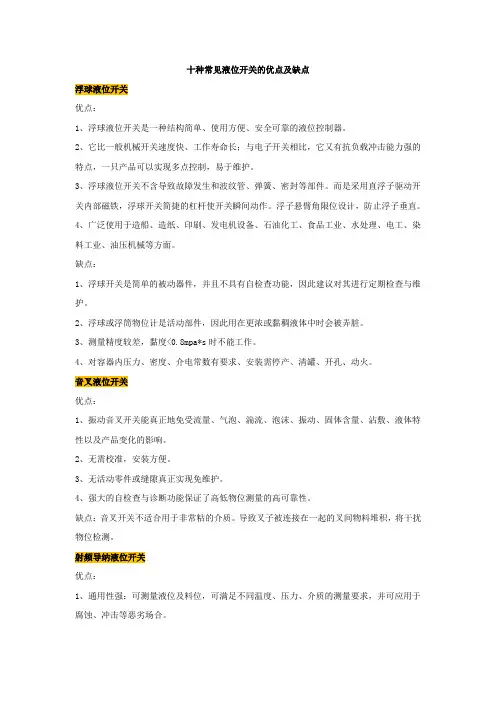

十种常见液位开关的优点及缺点浮球液位开关优点：1、浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。

2、它比一般机械开关速度快、工作寿命长；与电子开关相比，它又有抗负载冲击能力强的特点，一只产品可以实现多点控制，易于维护。

3、浮球液位开关不含导致故障发生和波纹管、弹簧、密封等部件。

而是采用直浮子驱动开关内部磁铁，浮球开关简捷的杠杆使开关瞬间动作。

浮子悬臂角限位设计，防止浮子垂直。

4、广泛使用于造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面。

缺点：1、浮球开关是简单的被动器件，并且不具有自检查功能，因此建议对其进行定期检查与维护。

2、浮球或浮筒物位计是活动部件，因此用在更浓或黏稠液体中时会被弄脏。

3、测量精度较差，黏度<0.8mpa*s时不能工作。

4、对容器内压力、密度、介电常数有要求、安装需停产、清罐、开孔、动火。

音叉液位开关优点：1、振动音叉开关能真正地免受流量、气泡、湍流、泡沫、振动、固体含量、沾敷、液体特性以及产品变化的影响。

2、无需校准，安装方便。

3、无活动零件或缝隙真正实现免维护。

4、强大的自检查与诊断功能保证了高低物位测量的高可靠性。

缺点：音叉开关不适合用于非常粘的介质。

导致叉子被连接在一起的叉间物料堆积，将干扰物位检测。

射频导纳液位开关优点：1、通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，并可应用于腐蚀、冲击等恶劣场合。

2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。

4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

5、准确可靠：测量量多样化，使测量更加准确，泽良不受环境变化影响，稳定性高，使用寿命长。

6、适用范围：化工、油田、水及污水处理、造纸、制药、电厂、冶金、水泥、粮食等行业。

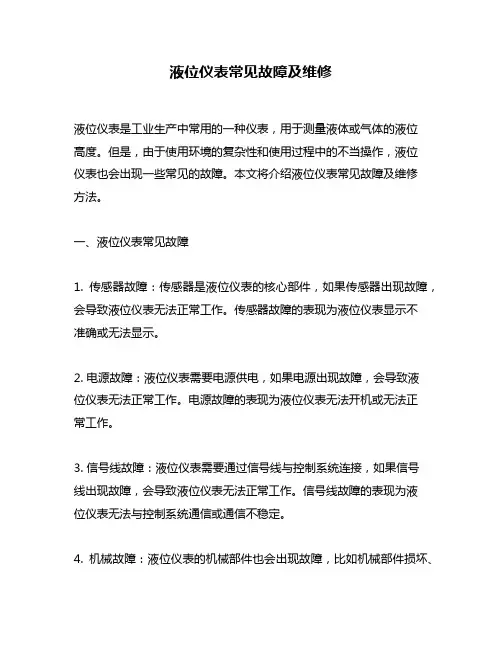

液位仪表常见故障及维修液位仪表是工业生产中常用的一种仪表，用于测量液体或气体的液位高度。

但是，由于使用环境的复杂性和使用过程中的不当操作，液位仪表也会出现一些常见的故障。

本文将介绍液位仪表常见故障及维修方法。

一、液位仪表常见故障1. 传感器故障：传感器是液位仪表的核心部件，如果传感器出现故障，会导致液位仪表无法正常工作。

传感器故障的表现为液位仪表显示不准确或无法显示。

2. 电源故障：液位仪表需要电源供电，如果电源出现故障，会导致液位仪表无法正常工作。

电源故障的表现为液位仪表无法开机或无法正常工作。

3. 信号线故障：液位仪表需要通过信号线与控制系统连接，如果信号线出现故障，会导致液位仪表无法正常工作。

信号线故障的表现为液位仪表无法与控制系统通信或通信不稳定。

4. 机械故障：液位仪表的机械部件也会出现故障，比如机械部件损坏、堵塞或卡住等。

机械故障的表现为液位仪表无法正常工作或显示不准确。

二、液位仪表维修方法1. 传感器维修：如果液位仪表出现传感器故障，可以尝试重新校准传感器或更换传感器。

重新校准传感器时，需要按照液位仪表的使用说明书进行操作，根据实际情况进行调整。

如果传感器无法修复，需要更换新的传感器。

2. 电源维修：如果液位仪表出现电源故障，可以检查电源线路是否正常连接，是否有短路或断路等问题。

如果电源线路正常，可以尝试更换电源适配器或电池。

3. 信号线维修：如果液位仪表出现信号线故障，可以检查信号线是否正常连接，是否有短路或断路等问题。

如果信号线正常，可以尝试更换信号线或重新连接信号线。

4. 机械维修：如果液位仪表出现机械故障，可以尝试清洗液位仪表的机械部件，检查是否有损坏或卡住的情况。

如果机械部件无法修复，需要更换新的机械部件。

总之，液位仪表是工业生产中不可或缺的仪表，但是在使用过程中也会出现一些常见的故障。

对于这些故障，我们可以通过检查和维修来解决。

在使用液位仪表时，需要注意正确的使用方法和保养方法，以延长液位仪表的使用寿命。

常用液位计工作原理，适用场合及故障解决办法，一次全给你！液位计液位计是化工厂十分常见的仪表，掌握了各种液位计的工作原理、应用特点及常见故障的维护方法，能够使测量更加精准，同时也能使液位计使用的寿命更长。

超声波液位计工作原理超声波液位计是由一个完整的超声波传感器和控制电路组成。

超声波液位计垂直安装在液体的表面，它向液面发出一个超声波脉冲，经过一段时间，超声波液位计的传感器接收到从液面反射回的信号。

信号经过变送器电路的选择和处理，根据超声波液位计发出和接收超声波的时间差，计算出液面到传感器的距离。

应用场合及特点通常应用于温度在-40℃～100℃之间、压力在3Bar以下的场所。

在常温、常压的情况下，选择超声波物位计测量液体液位是最佳的选择，具有工作可靠、安装简便、使用周期长、免维护的特点，并具有相对的价格优势。

由于超声波物位计在测量物位时，与被测介质不接触，同时为全密闭防腐结构，因此对于粘稠的、腐蚀性的、浑浊的等各种液体的液位测量，效果最佳。

但超声波液位计测试容易有盲区，且不可以测量压力容器，不能测量易挥发性介质。

常见故障及解决方法故障现象采取措施超声波液位计不显示或不工作检查DC24V或AC220V正确否。

检查接线是否正确。

出现满量程或者任意数据安装的时候就要考虑盲区的高度，安装好之后探头离最高水位之间的距离必须大于盲区。

无信号或者数据波动厉害选用更大量程的超声波液位计。

液体无粘性，可不换液位计，安装导波管，把超声波液位计探头放在导波管内测量液位计高度，因为导波管内的液面基本是平稳的。

超声波液位计必须可靠接地，屏蔽电磁干扰。

对于有安装口的容器或探头置于圆管内5m量程超声波液位计容器法兰接管长度应小于400mm。

10m量程超声波液位计容器接管长度应小于150mm。

15m量程超声波液位计探头应从安装口内伸出。

雷达液位计工作原理雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

全程考点训练20 矩形、菱形和正方形一、选择题1．下列关于矩形的说法中，正确的是(D ) A ．对角线相等的四边形是矩形 B ．对角线互相平分的四边形是矩形 C ．矩形的对角线互相垂直且平分 D ．矩形的对角线相等且互相平分(第2题)2．如图，在矩形ABCD 中，对角线AC ，BD 交于点O .已知∠AOB ＝60°，AC ＝16，则图中长为8的线段有(D )A ．2条B ．4条C ．5条D ．6条【解析】 OA ＝OC ＝OB ＝OD ＝AB ＝CD ＝8.3．如图，将n 个边长都为2的正方形按如图所示的方式摆放，点A 1，A 2，…，A n 分别是正方形的中心，则这n 个正方形重叠部分的面积之和是(B )(第3题)A ．nB ．n －1C.⎝ ⎛⎭⎪⎫14n －1D.14n【解析】 由题意可得，每两个相邻的正方形重叠部分(阴影部分)的面积等于正方形面积的14，即14×22＝1， ∴n 个正方形重叠部分(阴影部分)的面积之和为：1×(n －1)＝n －1.故选B. 4．若顺次连结四边形的各边中点所得的四边形是菱形，则该四边形一定是(C ) A ．矩形B ．等腰梯形C ．对角线相等的四边形D ．对角线互相垂直的四边形【解析】 如解图．根据题意，得四边形EFGH 是菱形，E ，F ，G ，H 分别是边AD ，AB ，BC ，CD 的中点，(第4题解)∴EF ＝FG ＝GH ＝EH ，BD ＝2EF ，AC ＝2FG ， ∴BD ＝AC .∴原四边形一定是对角线相等的四边形．故选C.5．如图，①②③④⑤五个平行四边形拼成一个含30°内角的菱形EFGH (不重叠，无缝隙)．若①②③④四个平行四边形面积的和为14 cm 2，四边形ABCD 的面积是11 cm 2，则①②③④四个平行四边形周长的和为(A )A ．48 cmB ．36 cmC ．24 cmD ．18 cm【解析】 由已知得S 菱形EFGH ＝S 四边形ABCD ＋12(S ①＋S ②＋S ③＋S ④)＝18.设菱形EFGH 的边长为x ，∵∠F ＝30°，∴菱形EFGH 的高为x 2，∴x 22＝18，解得x ＝6.∵四个平行四边形的周长和为菱形周长的2倍， ∴周长和为48 cm.(第5题)(第6题)6．如图，正方形ABCD 的面积为1，M 是AB 的中点，则图中阴影部分的面积是(B )A.310B.13C.25D.49【解析】 ∵AM ＝12AB ＝12CD ，∴S △AMD ＝S △AMC ＝14S 正方形ABCD ＝14.∵AB ∥CD ，∴MP DP ＝AM CD ＝12，∴MP MD ＝13，∴S △APM ＝13S △AMD ＝112.∴S 阴影＝2×⎝ ⎛⎭⎪⎫14－112＝13.二、填空题(第7题)7．如图，大正方形网格是由25个边长为1的小正方形组成，把图中阴影部分剪下来，用剪下【解析】 提示：S 阴影＝5S 小正方形＝5.8．如图①所示的是长方形纸带，∠DEF ＝20°，将纸带沿EF 折叠成图②所示的形状，再沿BF 折叠成图③所示的形状，则图③中∠CFE 的度数是120°．(第8题)【解析】 在图①中，∠EFC ＝160°；在图②中，∠GFC ＝140°；在图③中，∠CFE ＝140°－20°＝120°.(第9题)9．如图，矩形OABC 的顶点A ，C 分别在x 轴，y 轴的正半轴上，点B 的坐标为(3，2)，OB 与AC 交于点P ，D ，E ，F ，G 分别是线段OP ，AP ，BP ，CP 的中点，则四边形DEFG 的周长为5．【解析】 ∵点B 的坐标为(3，2)，∴OA ＝BC ＝3，AB ＝OC ＝2. ∵D ，E ，F ，G 分别是线段OP ，AP ，BP ，CP 的中点， ∴DE ＝GF ＝1.5，EF ＝DG ＝1.∴四边形DEFG 的周长为(1.5＋1)×2＝5.(第10题)10．如图，在边长为2的菱形ABCD 中，∠A ＝60°，M 是AD 边的中点，N 是AB 边上的一动点，将△AMN 沿MN 所在直线翻折得到△A ′MN ，连结A ′C ，则A ′C(第10题解)【解析】 ∵MA ′是定值，∴当A ′C 的长度最小时，点A ′在MC 上． 过点M 作MF ⊥DC 于点F ，如解图．∵在边长为2的菱形ABCD 中，∠A ＝60°，∴CD ＝2，∠ADC ＝120°， ∴∠FDM ＝60°，∠FMD ＝30°，∴FD ＝12MD ＝14AD ＝12，FM ＝MD ·cos 30°＝32，∴MC ＝FM 2＋CF 2＝⎝ ⎛⎭⎪⎫322＋⎝⎛⎭⎪⎫12＋22＝7，∴A ′C ＝MC －MA ′＝MC －MA ＝7－1.(第11题)11．如图，设四边形ABCD 是边长为1的正方形，以对角线AC 为边作第二个正方形ACEF ，再以对角线AE 为边作第三个正方形AEGH ……若正方形ABCD 的边长记为a 1，按上述方法所作的正方形的边长依次记为a 2，a 3，a 4，…，a n ，则a n【解析】 在Rt△ABC 中，AB 2＋BC 2＝AC 2，∴a 2＝AC ＝2a 1＝ 2.同理，a 3＝2a 2＝2，a 4＝2a 3＝2 2，由此可知a n ＝(2)n －1a 1＝(2)n －1.三、解答题(第12题)12．如图，已知△ABC 是等腰三角形，顶角∠BAC ＝α(α＜60°)，D 是BC 边上的一点，连结AD ，线段AD 绕点A 顺时针旋转α到AE ，过点E 作BC 的平行线，交AB 于点F ，连结DE ，BE ，DF .(1)求证：BE ＝CD .(2)若AD ⊥BC ，试判断四边形BDFE 的形状，并给出证明．【解析】 (1)∵△ABC 是等腰三角形，顶角∠BAC ＝α(α＜60°)，线段AD 绕点A 顺时针旋转α到AE ，∴AB ＝AC ，∠EAD ＝∠BAC ，AE ＝AD ， ∴∠BAE ＝∠CAD . 在△ABE 和△ACD 中，∵⎩⎪⎨⎪⎧AB ＝AC ，∠BAE ＝∠CAD ，AE ＝AD ，∴△ABE ≌△ACD (SAS )，∴BE ＝CD .(2)∵AD ⊥BC ，AB ＝AC ，∴BD ＝CD ，∠BAD ＝∠CAD .∴BE ＝CD ＝BD ，∠BAE ＝∠BAD . 在△ABD 和△ABE 中，∵⎩⎪⎨⎪⎧AD ＝AE ，∠BAD ＝∠BAE ，AB ＝AB ，∴△ABD ≌△ABE (SAS )，∴∠EBF ＝∠DBF . ∵EF ∥BC ，∴∠DBF ＝∠EFB .∴∠EBF ＝∠EFB ，∴BE ＝EF .∴BD ＝BE ＝EF . 又∵EF ∥BD ，∴四边形BDFE 为菱形．(第13题)13．如图，在▱ABCD中，O是CD的中点，连结AO并延长，交BC的延长线于点E.(1)求证：△AOD≌△EOC.(2)连结AC，DE，若∠B＝∠AEB，则∠B为多少度时，四边形ACED是正方形？请说明理由．【解析】(1)∵四边形ABCD是平行四边形，∴AD∥BC，∴∠ODA＝∠OCE，∠DAO＝∠CEO.∵O是CD的中点，∴OC＝OD，∴△AOD≌△EOC.(2)当∠B＝45°时，四边形ACED是正方形．理由如下：∵△AOD≌△EOC，∴OA＝OE.又∵OC＝OD，∴四边形ACED是平行四边形．∵∠B＝∠AEB＝45°，∴AB＝AE，∠BAE＝90°.∵四边形ABCD是平行四边形，∴AB∥CD，AB＝CD，∴∠COE＝∠BAE＝90°，∴▱ACED是菱形．∵AB＝AE，AB＝CD，∴AE＝CD，∴菱形ACED是正方形．14．若一个矩形的一边是另一边的两倍，则称这个矩形为方形．如图①，在矩形ABCD中，BC＝2AB，则称矩形ABCD为方形．(第14题)(1)设a，b是方形的一组邻边，写出a，b的值(一组即可)．(2)在△ABC中，将AB，AC分别五等分，连结两边对应的等分点，以这些连结线为一边作矩形，使得这些矩形的边B 1C 1，B 2C 2，B 3C 3，B 4C 4的对边分别在B 2C 2，B 3C 3，B 4C 4，BC 上，如图②所示．①若BC ＝25，BC 边上的高为20，判断以B 4C 4为一边的矩形是不是方形．为什么？ ②若以B 3C 3为一边的矩形为方形，求BC 与BC 边上的高之比．【解析】 (1)答案不唯一，如a ＝3，b ＝6(只要满足a ＝2b 或b ＝2a 即可)． (2)①由题意，得B 4C 4BC ＝45，∴B 4C 4＝25×45＝20. ∵以B 4C 4为一边的矩形的另一边长为20÷5＝4≠10，也≠40， ∴此矩形不是方形． ②设BC 边上的高为h ， 由题意，得BC h ＝B 3C 335h.以B 3C 3为一边的矩形的另一边长为15h ，若B 3C 3＝2×15h ，则BC h ＝23；若B 3C 3＝12×15h ，则BC h ＝16.综上所述，BC 与BC 边上的高之比为23或16.。

20种液位计工作原理及常见故障分析液位计是一种用于测量液体或固体容器中液位高度的仪器。

它在许多工业领域中起着重要的作用，例如化工、石油、制药和食品加工等。

液位计的工作原理和常见故障分析对于保证生产过程的顺利进行至关重要。

在本文中，我将为您详细介绍20种液位计的工作原理及常见故障分析。

1. 浮子式液位计：工作原理：浮子式液位计通过浮子的浮力来测量液位高度。

浮子随着液位的变化而上下移动，通过连杆或链条与指示器相连，指示器显示液位高度。

常见故障分析：浮子被卡住、浮子磨损、指示器故障。

2. 静压液位计：工作原理：静压液位计利用液体的静压力来测量液位高度。

液体通过管道进入测量腔，然后通过压力传感器测量液体的压力，从而确定液位高度。

常见故障分析：压力传感器故障、管道堵塞、液体温度变化引起的测量误差。

3. 振荡式液位计：工作原理：振荡式液位计通过测量液体的共振频率来确定液位高度。

当液位高度改变时，液体的共振频率也会发生变化，通过测量频率变化来确定液位高度。

常见故障分析：共振器故障、电路故障、外部干扰引起的测量误差。

4. 电容式液位计：工作原理：电容式液位计利用液体与电极之间的电容变化来测量液位高度。

液体的介电常数与液位高度成正比，通过测量电容变化来确定液位高度。

常见故障分析：电极腐蚀、电路故障、液体介电常数变化引起的测量误差。

工作原理：激光液位计利用激光束的反射来测量液位高度。

激光束从发射器发出，经过液体后被接收器接收，通过测量激光束的传播时间来确定液位高度。

常见故障分析：激光器故障、接收器故障、激光束被阻挡引起的测量误差。

6. 毛细管液位计：工作原理：毛细管液位计利用液体在毛细管中的上升高度来测量液位高度。

液体通过毛细管上升的高度与液位高度成正比，通过测量上升高度来确定液位高度。

常见故障分析：毛细管堵塞、液体表面张力变化引起的测量误差。

7. 超声波液位计：工作原理：超声波液位计利用超声波的传播时间来测量液位高度。

液位开关的常见原理介绍液位开关是一种常用的控制元件，可以用于检测液体的高度或者水平位置，从而控制电路的开关。

在工业生产中，液位开关常用于池塘、水箱、水池、化工设施等场合，具有安全、稳定、可靠等特点，应用范围广泛。

在本文中，我们将对液位开关的常见原理进行介绍，帮助读者了解液位开关的工作原理及其优缺点。

浮球液位开关原理浮球液位开关又称为浮球控制器，它的工作原理是利用浮球的上下运动来控制相关电路的开关。

在工作状态下，当液位上升，浮球会随着上升，当液位下降，浮球会随着下降，这种液位开关具有结构简单、使用方便、价格便宜等优点。

但是，其缺点是只适用于一些比较干净的液体，因为一些脏物会粘在浮球上，影响液位开关的准确度。

磁簧液位开关原理磁簧液位开关是一种非接触式液位检测装置，其内部的磁簧在液位高度改变时会产生磁场的变化，从而切换电路的开关。

其优点是不需要浮球，因此适用于液体污染严重、腐蚀性强的环境，并且其结构比较简单，易于安装。

但是，其缺点是由于液体本身对磁性的影响，磁簧液位开关只适用于液体磁性较小的场合。

电容液位开关原理电容液位开关利用电容的变化来感应液体的液位高度，其原理是将电容装置放在液面上方，当液位改变时，电容的值也会随之改变，从而切换电路的开关。

其优点是能够侦测到各种液体的液位高度，可以应用于各种液体的检测。

但是，其缺点是由于液体本身的介电常数、密度等因素的影响，电容液位开关的精度有所限制。

振杆液位开关原理振杆液位开关是一种利用液体振动来控制电路的开关，其原理是将振动棒浸入液体中，当液位改变时，液体与振动棒之间的接触面积也会随之变化，从而改变振动的幅度，控制开关电路的通断。

其优点是适用于各种液体，而且可以控制比较广泛的液位高度范围。

但是，其缺点是易受外部干扰，需要进行定期维护和清洁。

综上所述，液位开关在现代工业化生产中发挥着重要的作用，其原理多种多样，我们可以根据液体的不同性质、检测范围、环境要求等因素来选择适合的液位开关，为生产自动化、智能化的发展提供支持。

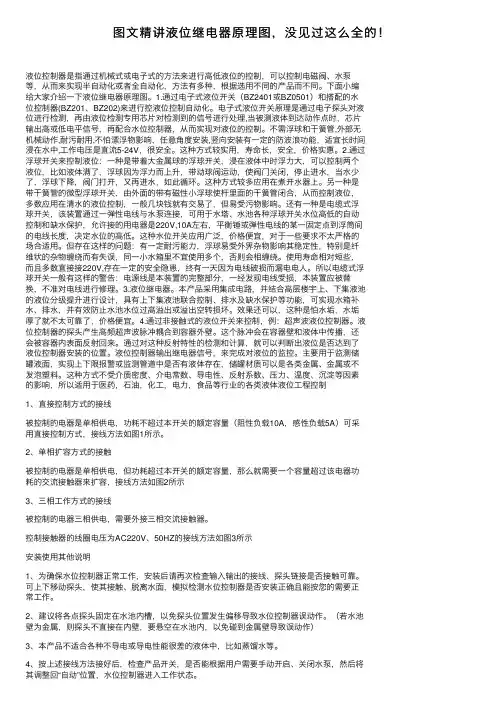

图⽂精讲液位继电器原理图，没见过这么全的！液位控制器是指通过机械式或电⼦式的⽅法来进⾏⾼低液位的控制，可以控制电磁阀、⽔泵等，从⽽来实现半⾃动化或者全⾃动化，⽅法有多种，根据选⽤不同的产品⽽不同。

下⾯⼩编给⼤家介绍⼀下液位继电器原理图。

1.通过电⼦式液位开关（BZ2401或BZ0501）和搭配的⽔位控制器(BZ201、BZ202)来进⾏控液位控制⾃动化。

电⼦式液位开关原理是通过电⼦探头对液位进⾏检测，再由液位检测专⽤芯⽚对检测到的信号进⾏处理,当被测液体到达动作点时，芯⽚输出⾼或低电平信号，再配合⽔位控制器，从⽽实现对液位的控制。

不需浮球和⼲簧管,外部⽆机械动作,耐污耐⽤,不怕漂浮物影响，任意⾓度安装,竖向安装有⼀定的防波浪功能，适宜长时间浸在⽔中,⼯作电压是直流5-24V，很安全。

这种⽅式较实⽤，寿命长，安全，价格实惠。

2.通过浮球开关来控制液位：⼀种是带着⼤⾦属球的浮球开关，浸在液体中时浮⼒⼤，可以控制两个液位，⽐如液体满了，浮球因为浮⼒⽽上升，带动球阀运动，使阀门关闭，停⽌进⽔，当⽔少了，浮球下降，阀门打开，⼜再进⽔，如此循环。

这种⽅式较多应⽤在煮开⽔器上。

另⼀种是带⼲簧管的微型浮球开关，由外⾯的带有磁性⼩浮球使杆⾥⾯的⼲簧管闭合，从⽽控制液位，多数应⽤在清⽔的液位控制，⼀般⼏块钱就有交易了，但易受污物影响。

还有⼀种是电缆式浮球开关，该装置通过⼀弹性电线与⽔泵连接，可⽤于⽔塔、⽔池各种浮球开关⽔位⾼低的⾃动控制和缺⽔保护，允许接的⽤电器是220V,10A左右，平衡锤或弹性电线的某⼀固定点到浮筒间的电线长度，决定⽔位的⾼低。

这种⽔位开关应⽤⼴泛，价格便宜，对于⼀些要求不太严格的场合适⽤。

但存在这样的问题：有⼀定耐污能⼒，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕⽽有失误，同⼀⼩⽔箱⾥不宜使⽤多个，否则会相缠绕。

使⽤寿命相对短些，⽽且多数直接接220V,存在⼀定的安全隐患，终有⼀天因为电线破损⽽漏电电⼈。

液位开关原理液位开关是一种常用的工业自动化控制设备，它可以在液位高度达到或低于一定设定值时，自动开启或关闭电路。

液位开关的工作原理是基于浮子原理和磁力原理。

一、浮子原理1.1 浮子结构液位开关的浮子结构通常由浮球、挂钩、拉杆和触点组成。

浮球通常由聚乙烯等材料制成，具有良好的耐腐蚀性和密度轻的特点。

挂钩连接在浮球上方，通过拉杆与触点相连。

1.2 浮子运动当被检测介质（如水、油等）液位升高时，浮球随着介质上升而上升；当液位下降时，浮球也随之下降。

这样就可以通过监控浮球运动的位置来判断液位高度是否达到设定值。

二、磁力原理2.1 磁性材料为了使液位开关能够感应到浮球位置变化并产生信号输出，需要将磁性材料安装在拉杆或触点上。

通常使用永磁体或电磁铁作为磁性材料。

2.2 磁场感应当浮球上升或下降时，拉杆或触点也会相应地移动。

当磁性材料靠近或远离感应器时，会产生磁场变化。

这种磁场变化可以通过电路来检测，并将信号输出给控制系统。

三、液位开关的工作原理液位开关的工作原理是基于浮子原理和磁力原理的综合作用。

当液位高度达到或低于设定值时，浮球会随着介质上升或下降，从而改变拉杆或触点与感应器之间的距离，产生磁场变化，并通过电路将信号输出给控制系统。

控制系统根据信号判断液位高度是否达到设定值，并做出相应的控制决策。

四、液位开关的分类4.1 浮球式液位开关浮球式液位开关是一种常用的液位检测设备，它采用浮子结构和磁力原理来实现液位检测。

该类型的液位开关结构简单、使用方便、可靠性高，在工业自动化控制中广泛应用。

4.2 阻挡式液位开关阻挡式液位开关是一种通过机械阻挡来实现液位检测的设备。

它采用机械结构，当被检测介质的液位达到或低于设定值时，机械部件会受到阻挡，从而产生信号输出。

该类型的液位开关结构简单、稳定性高，但不能适用于高温、高压等恶劣环境。

4.3 电容式液位开关电容式液位开关是一种通过介电常数变化来实现液位检测的设备。

它采用电容原理，当被检测介质的液位达到或低于设定值时，会改变电容器中的介质体积和介电常数，从而产生信号输出。

21种液位计工作原理及常见故障分析液位计是用来测量容器内液体或粉状物料的液位或固位高度的仪器。

液位计的工作原理有许多种，下面将介绍其中的21种，并对常见故障进行分析。

液位计的工作原理如下：1.气动液位计:利用气体的压力变化来测量液位的高度，通常包括闭式气体液位计和开式气体液位计。

2.泡沫液位计:通过酒精和表面活性剂的混合物，将液位上升到观测设备。

当液位上升时，显示设备显示气泡的数量。

3.振动液位计:通过发射声波或机械振动，并测量液体反射或吸收声波或振动的时间来测量液位高度。

4.磁性液位计:利用磁性浮子内部的金属块与磁力耦合，来测量液位高度。

5.水密液面计:通过膨胀传感器和一个浮球，来测量液位的高度。

6.启闭器液位计:利用微动开关或霍尔传感器来测量液位的高度。

7.固体微波液位计:通过微波辐射来测量液位的高度。

8.麦克风液位计:利用液体池中的声音反射来测量液位的高度。

9.指针式液位计:通过一个浮子连接到一根细长的杆，杆上有一个指针，指针随液位的上升和下降而移动，来测量液位的高度。

10.螺旋杆液位计:通过一个螺旋杆连接到一个浮子，刻度板上有数字或刻度，通过浮子的上升和下降来测量液位的高度。

11.滴答液位计:利用一个滴落的液滴，通过计时器和亮度传感器来测量液位的高度。

12.摆锤液位计:利用一个摆锤连接到一个杆，杆上有一个指示器，摆锤的运动在液位的上升和下降时移动指示器，来测量液位的高度。

13.光纤液位计:通过纤维光束的传输和反射来测量液位的高度。

14.阻抗液位计:利用液体与电极之间的电容变化来测量液位的高度。

15.压力液位计:利用液体的压力变化，通过压力传感器来测量液位的高度。

16.微分压力液位计:利用垂直管道两侧的液位压力差来测量液位的高度。

17.电导率液位计:利用液体的电导率变化来测量液位的高度。

18.导热液位计:利用液体与固体导热系数之间的差异来测量液位的高度。

19.热电阻液位计:利用液体的温度变化来测量液位的高度。

20种液位计工作原理及常见故障分析液位计是一种广泛应用于工业领域的仪器，用于测量液体或粉体物料的液位高度。

它们在许多行业中都起着重要的作用，包括化工、石油、食品和饮料、医药等。

在本文中，我将详细介绍20种常见的液位计工作原理及常见故障分析。

1. 浮子液位计：浮子液位计利用浮子的浮力原理来测量液体的液位。

当液位升高时，浮子会随之上升，并通过机械装置将液位高度转换为可读的指示。

常见故障分析：浮子卡住或受损可能导致液位计读数不准确。

此外，由于浮子液位计需要与液体接触，因此在测量腐蚀性液体时，浮子可能受到腐蚀而失效。

2. 导纳液位计：导纳液位计通过测量液体对电容的影响来确定液位高度。

它使用一个电容传感器和一个电路来测量电容的变化，并将其转换为液位高度。

常见故障分析：电容传感器可能受到污染或损坏，导致测量不准确。

此外，电路故障也可能导致液位计读数错误。

3. 振荡液位计：振荡液位计通过测量液体对振荡管的阻尼效应来确定液位高度。

当液位升高时，液体对振荡管的阻尼效应增加，从而改变振荡频率。

常见故障分析：振荡管可能受到污染或损坏，导致振荡频率不准确。

此外，电路故障也可能导致液位计读数错误。

4. 压力液位计：压力液位计利用液体的静态压力来测量液位高度。

它通过将液体与大气压力隔离，并测量隔离腔中的压力来确定液位高度。

常见故障分析：压力传感器可能受到污染或损坏，导致压力测量不准确。

此外，密封失效可能导致液体泄漏，影响液位计的读数。

5. 雷达液位计：雷达液位计利用雷达波的反射时间来测量液位高度。

它通过发射雷达波并测量其返回时间来确定液位高度。

常见故障分析：雷达传感器可能受到污染或损坏，导致测量不准确。

此外，雷达波在遇到介质时可能发生衰减，影响液位计的读数。

6. 超声波液位计：超声波液位计利用超声波的传播时间来测量液位高度。

它通过发射超声波并测量其返回时间来确定液位高度。

常见故障分析：超声波传感器可能受到污染或损坏，导致测量不准确。

20种液位计工作原理及常见故障分析液位计是一种用于测量液体或固体物料的高度或液位的仪器。

根据不同的工作原理，液位计可以分为多种类型。

以下是常见的液位计工作原理及常见故障分析：1. 浮子式液位计：通过浮子的浮沉来测量液位，常见故障包括浮子卡住、浮子磨损、浮子漏气等。

2. 静压式液位计：利用液体的静压力来测量液位，常见故障包括压力传感器故障、管路堵塞、液体泄漏等。

3. 雷达式液位计：利用雷达波的反射时间来测量液位，常见故障包括天线故障、信号干扰、介质变化等。

4. 超声波液位计：利用超声波的传播时间来测量液位，常见故障包括传感器故障、信号干扰、介质变化等。

5. 电容式液位计：利用电容的变化来测量液位，常见故障包括电容传感器故障、电路故障、介质变化等。

6. 振弦式液位计：利用振弦的频率变化来测量液位，常见故障包括振弦破裂、振弦松动、信号干扰等。

7. 磁翻板液位计：通过磁翻板的翻转来测量液位，常见故障包括磁翻板卡住、磁性材料脱落、磁力变化等。

8. 导纳式液位计：利用液体的导纳变化来测量液位，常见故障包括电极腐蚀、电路故障、介质变化等。

9. 阻抗式液位计：利用液体的阻抗变化来测量液位，常见故障包括电极腐蚀、电路故障、介质变化等。

10. 压阻式液位计：利用液体的压阻变化来测量液位，常见故障包括压阻传感器故障、管路堵塞、介质变化等。

11. 振荡式液位计：利用液体的振荡频率变化来测量液位，常见故障包括振荡器故障、信号干扰、介质变化等。

12. 电阻式液位计：利用液体的电阻变化来测量液位，常见故障包括电极腐蚀、电路故障、介质变化等。

13. 毛细管式液位计：利用毛细管的液位上升高度来测量液位，常见故障包括毛细管堵塞、液体泄漏、液面扩散等。

14. 液位开关：通过液位的高低来触发开关，常见故障包括开关损坏、接触不良、液体泄漏等。

15. 悬臂式液位计：通过悬臂的偏转来测量液位，常见故障包括悬臂断裂、悬臂松动、液体泄漏等。

16. 光电液位计：利用光电传感器的光强变化来测量液位，常见故障包括传感器故障、光源故障、液体浑浊等。

20种液位计工作原理及常见故障分析液位计是一种用于测量液体表面位置的仪器。

它在工业生产、装备监测和环境监测等领域广泛应用。

液位计的工作原理及常见故障分析如下：1.阻力式液位计：通过导电材料与液体接触，液体的电阻值改变实现液位测量。

常见故障包括导电材料损坏、导电材料与液体连接不良等。

2.浮球液位计：通过浮球上下浮动来确定液位高低。

常见故障包括浮球卡住、浮球密封损坏等。

3.波纹管液位计：通过波纹管的变形来实现液位测量。

常见故障包括波纹管破裂、波纹管连接处泄漏等。

4.振杆液位计：通过振动杆的振动频率来判断液位高低。

常见故障包括振动杆断裂、振动杆与液体接触不良等。

5.电容式液位计：通过电容值的变化来测量液位高低。

常见故障包括电容板损坏、电容板与导电液体接触不良等。

6.放射性液位计：通过辐射射线对液位进行测量。

常见故障包括辐射源失灵、辐射源与液体间的屏蔽故障等。

7.静压式液位计：通过液位高度对压力的变化来测量液位。

常见故障包括测压管堵塞、温度变化对压力测量的影响等。

8.超声波液位计：通过超声波的传播时间来测量液位高低。

常见故障包括传感器故障、超声波受到干扰等。

9.毛细管液位计：通过液体在毛细管内上升的高度确定液位高低。

常见故障包括毛细管堵塞、液体黏度变化导致测量不准确等。

10.气囊液位计：通过气囊的充气程度来测量液位高低。

常见故障包括气囊漏气、气体压力不稳定等。

11.光电液位计：通过光电信号的变化来测量液位高低。

常见故障包括光电传感器损坏、光线干扰等。

12.导纳式液位计：通过电纳方式测量液体电抗的变化来判断液位高低。

常见故障包括电极损坏、电纳测量不准确等。

13.液位变送器：将液位信号转换为标准的电信号输出。

常见故障包括电路故障、信号传输不良等。

14.振荡管液位计：通过管内液位的变化引起管内气体的振动频率变化。

常见故障包括振荡频率偏移、传感器损坏等。

15.电导率式液位计：通过电导率的变化来测量液位高低。

常见故障包括电极损坏、电导率变化幅度小等。

真空液位开关的工作原理
真空液位开关的工作原理是基于液体与气体压强的平衡关系来实现的。

当液体的液位达到或超过设定的液位高度时，液位开关会自动动作，从而给出信号。

其工作原理如下：
1. 探测管：液位开关通过一个空气管与被测液体相连，形成液位探测系统。

2. 平衡装置：探测管中有一个浮子或者其他浮力体，当液位达到浮子设计的位置时，浮子会浮动在液面上。

3. 压力平衡装置：探测管与一个相对于大气压力的真空容器相连，真空容器与环境隔离，形成真空环境。

通过真空环境，控制气压的大小。

4. 弹性膜：控制气压的压强传感器装置也与探测管相连，通过弹性膜的变形来感知液体液位的变化。

5. 开关装置：当液位达到或超过预设的液位高度时，气压平衡被破坏，弹性膜变形，开关装置被动作，输出信号。

由于气压变化比液位变化灵敏，通过探测管上的弹性膜、浮子等感应装置，可以很精确地探测到液位的变化。

真空液位开关通常应用于液体的开关控制和液位报
警等领域。

液位开关的常见原理介绍液位开关，也叫液位探测器，是一种用于检测液体或粉末产品的液位高度的传感器设备。

液位开关广泛应用于油田、化工、医药、食品、饮料、水处理等领域。

液位开关的种类很多，不同种类的液位开关采用的工作原理也不同。

本文将介绍一些常见的液位开关的工作原理。

浮球式液位开关浮球式液位开关是一种比较简单的液位开关，它是通过浮球的浮沉运动来实现对液位高度的检测。

当液位上升到一定高度时，浮球会随之上升，推动开关触头，使电路接通；当液位下降到一定高度时，浮球下降，触点断开，电路断开。

浮球式液位开关结构简单、操作可靠、安装维护方便，被广泛应用于储罐、水箱、池塘等液体或粉末产品的液位检测中。

振动式液位开关振动式液位开关是一种通过杆式振动棒或电极产生高频振动来实现对液位高度的检测的开关。

当振动杆或电极与液体或粉体接触时，振动就会传递到液面，被液体吸收，使振动衰减。

当液位上升到一定高度时，振动衰减的程度达到一定的标准，开关触点就会自动闭合，使电路接通；当液位下降到一定高度时，振动程度变小，开关触点断开，电路断开。

振动式液位开关广泛应用于化工、医药、食品、饮料等行业。

电容式液位开关电容式液位开关是一种通过检测电极与液体之间的电容变化来实现对液位高度的检测的开关。

当电容式液位开关电极与液体或粉体相接触时，电极与液体形成一个带有电容的环路。

液位升高时，液体与电极之间的电容值也随之变大。

当电容值达到事先设定的阈值时，开关触点就会自动闭合，使电路接通；当液位下降时，电容值也会随之变小，开关触点断开，电路断开。

电容式液位开关精度高、可靠性强、适用于监测各种液体。

磁性液位开关磁性液位开关是一种通过检测液体中磁性材料的位置来实现对液位高度的检测的开关。

磁性液位开关由磁性体和中控单元组成。

磁性体通常为多个圆柱形磁体组成，中控单元内置有多个通道，每个通道均配有一个磁敏感器。

当磁性体随液位升高或下降运动时，在磁性体周围的每个通道内的磁敏感器检测到的磁场强度也随之变化。

工业常用液位计分类及故障分析摘要：本文主要阐述了工业常用液位计的分类、常见故障分析及解决办法，并以宁夏电投银川热电有限公司为例研究了其在火电厂中的常见故障及对策。

关键词：液位计；故障分析；解决方法一、液位计类型及概述目前国内工业常用的液位计类型有：高压板式双色液位计、电接点液位计、磁浮液位计、管式液位计、单室平衡容器、双室平衡容器等。

各类液位计工作原理概述如下：1、高压板式液位计：高压板式液位计是一种直读式高压汽包液位计，目前主要有普通型和在线式自冲洗两种。

按照结构分为直线式和交错式（无盲区）两种。

主要应用于火力发电厂、石油化工等行业锅炉汽包及各种储集器的水（液）位监视，具有连续指示水位、观测清晰直观、运行安全可靠和安装操作方便等优点。

亦可配套电视监视系统，实现远距离视频监测。

2、电接点液位计：电接点液位计是一种介质接触型、多点液位监控仪表，目前主要有普通型和自补偿型两种。

其具有耐高温、高压的特性，广泛应用于锅炉汽包、储集器、高低压加热器、除氧器、蒸发器、汽包连排扩容器、水箱等液位测量和监控，也适用其它导电液体的测量控制。

其二次仪表具有报警输出和4～20mA模拟量输出，可直接参与闭环控制系统和连锁控制系统。

3、磁浮液位计（又名磁翻板式液位计）：磁浮液位计是由浮子、测量筒和显示器件等组成的，通过浮子内置永磁磁钢和外置磁性显示器件之间的磁性耦合作用，浮子随着液面上下浮动带动显示器件的翻转，从而显示汽红水绿，以指示液位高度。

磁浮液位计有顶装和侧装两大类，每大类里各含基本型、远传型、报警型三小类，其中基本型中包含普通型及自主发光型两种，自主发光型为LED光源显示，与同类液位计相比具有色泽鲜艳、显示清晰、观察角度大、夜间观测更醒目等优点。

远传型是在基本型磁浮液位计上配以磁耦合检测装置，使磁浮液位计具备液位远传报警功能。

报警型是在基本型磁浮液位计上配以磁感应开关，以实现高低位报警功能。

现普遍应用于火力发电厂除氧器、凝汽器、高低加热器、疏水箱、油箱、酸碱储存装置的液位测量等，具有结构简单、维修方便、观测直管等特点。
