二建机电案例分析题

二级建造师机电实务案例分析一、案例描述市小区住宅楼机房，准备安装空调系统，由一名二级建造师机电负责监管施工。

在监理过程中，发现施工方存在多项违规操作，例如使用次品材料、安装不符合规范等问题。

下面对这些问题进行分析，并提出对策。

二、问题分析1.使用次品材料施工方在安装空调系统过程中使用了次品材料，可能会造成安全隐患和设备损坏。

次品材料的质量难以保证，可能存在施工后无法正常运行、漏电等问题。

2.安装不规范根据规范要求，空调系统的安装应符合相关标准和规定。

施工方可能存在安装不规范的问题，例如未按照正确的位置安装空调室外机，未进行准确的管线布置等。

这些问题可能导致设备无法正常运行，影响住户使用。

3.违规操作施工方可能存在违规操作的情况。

例如，未按照安全要求进行施工，未使用个人防护装备，未进行必要的测试和验收等。

这些违规操作会增加施工过程中的安全风险，并可能导致施工质量不达标。

三、对策建议1.严格筛选供应商在选择供应商时要注重信誉和资质，避免使用次品材料。

可以要求供应商提供相关质量证明材料，并对材料进行抽样测试，确保其符合标准要求。

2.增加监督频率加强对施工方的日常监督，提高检查频率，确保施工过程中质量和安全问题能够及时发现和整改。

可以增加监理人员的工作时间，或者派驻专人进行全程监管。

3.提供相关培训向施工方提供相关培训，强调施工规范和安全要求，确保他们对建造要求有正确的理解和执行能力。

可以邀请专业人员进行培训，通过案例分析和技术指导，提高施工方的施工水平。

4.强化合同约束在施工合同中明确规定使用的材料质量标准和安装要求，对施工方的违规操作进行惩罚性约束。

同时，要及时追踪施工进度和质量，确保施工方按照合同约定进行施工。

5.加强沟通和协调与施工方建立良好的沟通和协调机制，及时解决施工中的问题和矛盾，保证施工进程的顺利进行。

对发现的问题要及时提出整改要求，并跟踪整改情况。

四、总结通过以上对策的实施，可以有效解决机房空调系统施工中存在的问题。

2022年二建《机电工程实务》真题及答案一、单项选择题1、设备开箱检查时，不需要参加的单位是()。

A建设单位B施工单位监理单位D 设计单位参考答案 D2、6kv电气设备高压试验，无防护栏时，操作人员与高电压回路间最小安全距离是()A .0.5mB.0.6mC.0.7mD.0.8m参考答案 C3、按设计压力分类，压力参数为8MPa的工业管道是()A低压管道B中压管道C高压管道D超高压管道参考答案 B4、关于电站汽包锅炉水压试验的说法，正确的是()。

A水压试验用水的氯离子含量应大于0.2mg/LB锅炉水压试验压力应为过热器出口设计压力的1.5倍C一次汽系统水压试验压力应为汽包设计压力的1.25倍D再热器水压试验压力应为再热器出口设计压力的1.25倍参考答案 C5、关于钢制焊接常压容器制造、检验、试验的说法，正确的是()A液压试验必须采用洁净水B气压试验必须采用干燥洁净的空气C不可用煤油渗漏试验代替充水试验D可以在制造厂生产，也可以在现场制作参考答案 D6、自动化仪表综合控制系统的功能试验项目，不包括()A配电柜试验B通信网络试验C控制器试验D工程师站试验参考答案 A7、关于绝热层伸缩缝及膨胀缝间隙留设的说法，正确的是()A多层保冷层的施工，各层伸缩缝可不错开B高温设备及管道保温层的伸缩缝外，不再进行保温C伸缩缝留设的宽度，设备宜为25mm，管道宜为3OmmD 立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝参考答案 D8、给水排水调试检测时，中水监控系统的最低检测比例是()A 10%B 20%C 50%D 100%参考答案D9、火灾自动报警及联动控制系统的施工程序中，线缆敷设的紧后工序是()A绝缘电阻测试B校线接线C预警设备安装D 单机调试参考答案 A10、电梯自检试运行结束后，负责进行校验和调试的单位是()A 制造单位B安装单位C建设单位D检验单位参考答案 A11下列机电项目中，必须进行招标的是()。

案例题专项训练一、阅读理解1、背景资料：某厂将拟建一条年产200万t的生产线建设项目，通过招标确定该工程由具有施工总承包一级资质的企业实施总承包，工程内容包括土建施工，厂房钢结构制作、安装，车间内300t桥式起重机的安装，设备安装与调试，电气工程的施工，各能源介质管道施工，建设工期为18个月。

因工程工期太紧，造成总承包单位人力资源的调配出现短缺，不得不配备临时用工人员，为了抢时间、赶进度，总承包单位立即着手施工组织总设计编制，拟将该工程中的部分土建工程和已编制了吊装方案的车间内桥式起重机的安装进行分包。

<1> 、施工组织设计可分为哪几种类型?<2> 、总承包单位在策划实施该项目时应注意哪些内、外联系环节?<3> 、在进行桥式起重机安装的吊装方案交底时，应考虑哪些问题?<4> 、试述吊装方法的主要编制依据、技术措施和施工步骤。

2、背景资料：某发电厂安装工程，工程内容有锅炉、汽轮机、发电机、输煤机、水处理和辅机等设备。

工程由A施工单位总承包，其中输煤机、水处理和辅机等设备分包给B施工单位安装。

因安装质量要求高，A施工单位与建设单位签订合同后编制了该工程的施工组织设计和施工方案。

锅炉主吊为塔吊，汽机间的设备用桥式起重机吊装，焊接要进行工艺评定。

根据施工现场的危险源分析，制定了相应的安全措施，建立了健全的安全管理体系。

<1> 、施工方案的编制原则是什么？B施工单位应编制什么类型的施工组织设计？<2> 、A施工单位编制吊装施工方案的主要依据是什么？<3> 、A施工单位应编制哪些施工方案？<4> 、A单位编制的施工组织设计的基本内容包括？3、背景资料：某体育馆配套安装工程经施工招标，选定A安装公司为中标单位。

施工合同中约定设备由业主负责采购。

A安装公司将通风与空调工程的安装分包给了B专业工程公司。

该工程在招标和施工过程中发生了下述事件：事件1：施工招标过程中共有5家（A、C、D、E、F）公司竞标。

第1题：案例分析题（案例)（本题：5分）。

某项目经理部中标某城市道路工程A标段，中标价为3000万元。

項目经理部依据合同、招标文件和施工组织设计，为改项目编制了目标成本计划。

参加编制的主要人员有项目经理、项目总工、预决算员。

参与人员踏勘了施工现场.召开了编制前的准备会议。

经过工程量复核、工程单价分析、工程量计算对比、综合管理（间接）费用分析等步骤,得出了本工程的目标成本计划指标:直接成本2620万元，间接成本80万元。

问题1：编制项目目标成本计划，还有哪些必要依据？答疑：参考答疑:(1)合同，招投标文件(招标文件，补遗文件、图纸、报价清单;(2)施工组织设计；（3）施工总平面布置图及施工方案；(4)调查的市场价格.问题2：编制项目目标成本计划时，还应有哪些主要人员参加?答疑：参考答疑:人员还有材料员设备员。

问题3：计算本项目上交公司的利润(请用汉宇写出计算式）?答疑：参考答疑：收税金率：3.44%; 3000/ （1+3。

44％）—2620—80=2900.23—2700=200。

23.问题4：应以哪些表式具有描述项目目标成本计划编制的结果？答疑：参考答疑:工程量复核表工程单价分析表两算对比表其他直接成本和间接成本表。

第2题：案例分析题(案例）（本题：5分)。

A单位承建一项污水泵站工程,主体结构采用沉井。

埋深15m,现场地层主要为粉砂土，地下水埋深为4m，采用不水下沉。

泵站的水泵，起重机等设备安装项目分包给B公司。

在施工过程中，随着沉井入土深度增加，井壁侧面阻力不断增加，沉井难以下沉。

项目部采用降低沉井内水位减少浮力的方法。

使沉井下沉，监埋单位发现后予以制止。

A单位将沉井井壁接高2m增加自重. 强度与原沉井混凝土相同,沉并下沉到位后拆除了接高部分.B单位进场施工后.由于没奵安全员.A单位要求B单位安排专人进行安全管理, 但B 单位一直未予安排。

在吊装水泵时发生安全事故。

造成一人重伤。

工程结算时,A单位变更了清单中沉井混凝土工程量，增加了接高部分混凝土的数量, 未获批准。

2020年二级建筑机电工程实务案例及答案一、案例分析案例一：某建筑机电工程项目，主要包括给排水、暖通空调、电气设备安装等工程。

在施工过程中，发现部分区域的排水管道存在严重的渗漏问题。

问题：1. 请分析可能导致排水管道渗漏的原因。

2. 针对上述问题，提出相应的解决措施。

案例二：某酒店的空调系统采用冷水机组作为冷热源，最近发现空调效果不佳，能耗较高。

问题：1. 请分析可能导致空调系统效果不佳、能耗较高的原因。

2. 针对上述问题，提出相应的改进措施。

二、答案解析案例一：1. 可能导致排水管道渗漏的原因：a. 管道材料质量不合格，抗渗性能较差。

b. 管道安装过程中，接口处理不当，造成接口部位渗漏。

c. 管道铺设地基处理不均匀，导致管道变形、开裂。

d. 管道焊接质量问题，如焊接缺陷、焊缝开裂等。

2. 解决措施：a. 选择合格的管道材料，提高抗渗性能。

b. 加强管道安装过程中的接口处理，确保接口部位严密。

c. 对地基进行均匀处理，保证管道铺设的稳定性。

d. 提高焊接质量，避免焊接缺陷和焊缝开裂。

案例二：1. 可能导致空调系统效果不佳、能耗较高的原因：a. 冷水机组制冷效果下降，可能由于设备老化或维护不当。

b. 空调系统保温效果不佳，导致冷热能量损失。

c. 空调系统过滤器堵塞，导致空气流通不畅，影响空调效果。

d. 空调系统运行管理不善，如不合理设置温度、湿度等参数。

2. 改进措施：a. 对冷水机组进行定期检查、维护，确保制冷效果。

b. 加强空调系统的保温措施，减少冷热能量损失。

c. 定期清洗空调系统过滤器，保持空气流通畅通。

d. 加强空调系统的运行管理，合理设置温度、湿度等参数。

以上案例分析及答案解析仅供参考，实际情况可能存在差异。

如有疑问，请结合实际情况进行调整。

案例（二）背景资料：某安装公司签订了20MWp 并网光伏发电项目的施工总承包合同，重要工作内容；光伏厂区发电设备及线路（包括光伏阵列设备，逆变及配电设备，箱式变压器，35KV 电缆集电线路等）安装工程，35KV 架空线路安装工程。

开关柜安装工程（包括一次设备，母线和二次设备）等。

安装公司项目部进场后，认真开展项目开工前的各项准备工作，项目经理组织编制了机电安装工程施工组织总设计，技术人员编制了主要施工方案，方案中的绿色施工管理的重点是草原土壤保护。

施工前，施工方案编制人员向作业人员进行了安全技术交底，光伏场区集电线路设计为35KV 直埋电缆，根据施工方案要求，采用机械开挖电缆沟，由于沟底有少量碎石，施工人员在沟底铺设一层细沙，完成直埋电缆工程的相关工作。

在施工过程中，公司总部多次对项目部进行综合检查，发现下列事件，存在施工质量问题，并监督项目部进行了整改。

事件1：现场作业人员使用的经纬仪检定合格证超过有效期，电气实验人员使用的兆欧表检定合格证丢失，项目部计量管理员对施工使用的计量器具没有进行跟踪管理。

事件2：室内配电装置的母线采用螺栓连接，作业人员在母线连接处涂了凡士林，母线平置连接时的螺栓由上向下穿，螺栓连接的母线两侧只有平垫圈，并用普通扳手紧固。

问题：1.本工程在绿色施工管理中，对草原土壤保护的要求有哪些？2.沟底铺设一层细沙后，直埋电缆工程的相关工作有哪些？3.事件1 中，项目部计量管理员的管理是否合格？简述项目部计量管理员的工作内容。

4.在事件2 中，项目部如何整改的？1、草原土壤保护的要求：（1）保护地表环境，防止土壤侵蚀、流失。

因施工造成的裸土应及时覆盖。

（2）污水处理设施等不发生堵塞、渗漏、溢出等现象。

（3）防腐保温用油漆、绝缘脂和易产生粉尘的材料应妥善保管，对现场地面造成污染时应及时进行清理。

（4）对于有毒有害废弃物应回收后交有资质的单位处理，不能作为建筑垃圾外运。

（5）施工后应恢复施工活动破坏的植被。

2020年二建《机电工程实务》真题及答案（案例分析题）2020年二建《机电工程实务》真题及答案（案例分析题）工业锅炉试运转合格的标准：①试运行系统应按设计要求全面投运，首尾衔接稳定连续运行并达到48h。

②参加试运行的人员应掌握开车、停车、事故处理和调整工艺条件的技术。

三、案例分析题(一)背景资料某安装公司总包氨氢压缩分厂全部机电安装工程，其中氨氢压缩机为XX式。

工作压力为32Mpa，电机与压缩机本体分两件进场，现场用齿式联轴器XXXX系统的XXX随机组订货，现场组装试验。

开工前，安装公司决定压缩机系统的机械设备、电气自动化、管道等XXX单位自行变换，防腐保温及其他非主体工程分包给具有相应资质的分包XXX安装公司对分包工程从技术、质量、安全、进度、工程款支付等进行施工XXXX。

施工前，施工方案编制人员向施工作业人员作了分项、专利工程的施工XXXX，由于交底内容全面、重点突出、可操作性强，故施工中效果明显，工程进XXX。

试运行阶段，一台压缩机振动较大，经复查土建无施工质量问题，基XXXXXX质量全部合格;复查安装记录：垫铁设置合理且按规定定位焊接XXXXXXXX符合质量要求，测量仪器精度合格，各种环境因素对安装无影响。

XXXX进一步认真复查并处理。

考试时间考试科目9月24日上午9:00—11:00建设工程经济下午14:00—17:00建设工程法规及相关知识9月25日上午9:00—12:00建设工程项目管理下午14:00—18:00专业工程管理与实务(10个专业)问题：1.【题干】压缩机系统的管道，按压力分应属于哪一类?应进行哪些试验?【答案】10—100Mp 高压管道设计压力大于1Mp 流体管道阀门进行壳体压力试验，密封性试验根据我国《建筑法》的相关规定，下列表述：“建设工程开工后，施工单位应当按照国家有关规定向工程所在地的省级建设行政主管部门申请施工许可证。

”中，有( )处错误。

管道系统实验(压力试验，泄漏性试验，真空度实验)2.【题干】对分包工程管理的主要依据有哪些?【答案】对分包工程施工管理的主要依据是工程总承包合同;分包合同;承包工程施工中采用的国家、行业标准有关法律法规及规范、规程、规章制度;总承包方及监理单位的指令。

二建考试题机电工程实务案例题案例分析题【案例一】施工总承包单位与建设单位于2012年2月20日签订了某泵站工程施工合同。

合同中约定：①人工费综合单价为45元/工日;②一周内非承包方原因停水、停电造成的停工累计达8h可顺延工期1d;③施工总承包单位须配有应急备用电源。

工程于3月15日开工，施工过程中发生如下事件：事件1：3月19～20日遇罕见台风暴雨迫使基坑开挖暂停，造成人员窝工20工日，一台挖掘机陷入淤泥中。

事件2：3月21日施工总承包单位租赁一台塔式起重机(1500元/台班)吊出陷入淤泥中的挖掘机(500元/台班)，并进行维修保养，导致停工2d，3月23日上午8时恢复基坑开挖工作。

事件3：5月10日上午地下室底板结构施工时，监理工程师口头紧急通知停工，5月11日监理工程师发出因设计修改而暂停施工令;5月14日施工总承包单位接到监理工程师要求5月15日复工的指令。

期间工造成人员窝工300工日。

事件4：6月30日地下室全钢模板吊装施工时，因供电局检修线路停电导致工程停工8h。

针对事件1～3，施工总承包单位及时向建设单位提出了工期和费用索赔。

问题1.【题干】事件1～3中，施工总承包单位提出的工期和费用索赔是否成立?分别说明理由。

【答案】施工总承包单位就事件1～3提出的工期和费用索赔是否成立的判定：事件1：工期索赔成立，费用索赔不成立。

理由：由于不可抗力造成的工期可以顺延，但窝工费用不给予补偿。

事件2：工期和费用索赔不成立。

理由：租赁的吊车维修保养属于承包商自身的责任。

事件3：工期和费用索赔成立。

理由：由于设计变更造成的工期延误和费用增加的责任应由建设单位承担。

【解析】【考点】2.【题干】事件1～3中，施工总承包单位可获得的工期和费用索赔各是多少?【答案】事件1～3中，施工总承包单位可获得的工期索赔：事件1：可索赔工期2d。

事件3：可索赔工期5d。

共计可索赔工期7d。

事件1～3中，施工总承包单位可获得的费用索赔：300工日×45元/工日=13500元。

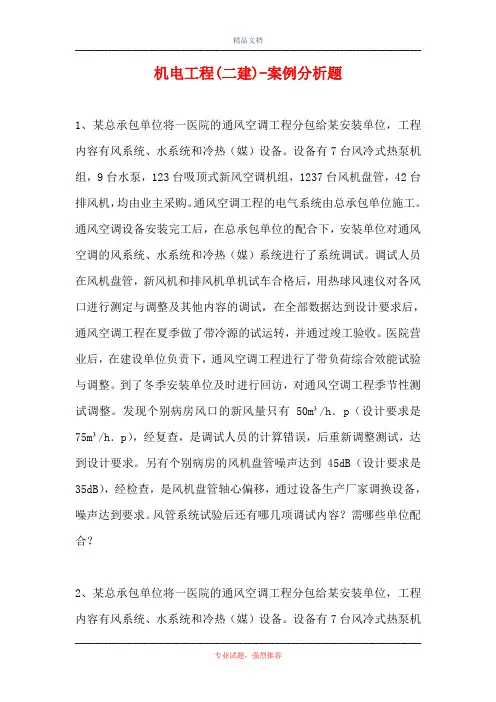

机电工程(二建)-案例分析题1、某总承包单位将一医院的通风空调工程分包给某安装单位，工程内容有风系统、水系统和冷热（媒）设备。

设备有7台风冷式热泵机组，9台水泵，123台吸顶式新风空调机组，1237台风机盘管，42台排风机，均由业主采购。

通风空调工程的电气系统由总承包单位施工。

通风空调设备安装完工后，在总承包单位的配合下，安装单位对通风空调的风系统、水系统和冷热（媒）系统进行了系统调试。

调试人员在风机盘管，新风机和排风机单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试，在全部数据达到设计要求后，通风空调工程在夏季做了带冷源的试运转，并通过竣工验收。

医院营业后，在建设单位负责下，通风空调工程进行了带负荷综合效能试验与调整。

到了冬季安装单位及时进行回访，对通风空调工程季节性测试调整。

发现个别病房风口的新风量只有50m³/h．p（设计要求是75m³/h．p），经复查，是调试人员的计算错误，后重新调整测试，达到设计要求。

另有个别病房的风机盘管噪声达到45dB（设计要求是35dB），经检查，是风机盘管轴心偏移，通过设备生产厂家调换设备，噪声达到要求。

风管系统试验后还有哪几项调试内容？需哪些单位配合？2、某总承包单位将一医院的通风空调工程分包给某安装单位，工程内容有风系统、水系统和冷热（媒）设备。

设备有7台风冷式热泵机组，9台水泵，123台吸顶式新风空调机组，1237台风机盘管，42台排风机，均由业主采购。

通风空调工程的电气系统由总承包单位施工。

通风空调设备安装完工后，在总承包单位的配合下，安装单位对通风空调的风系统、水系统和冷热（媒）系统进行了系统调试。

调试人员在风机盘管，新风机和排风机单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试，在全部数据达到设计要求后，通风空调工程在夏季做了带冷源的试运转，并通过竣工验收。

医院营业后，在建设单位负责下，通风空调工程进行了带负荷综合效能试验与调整。

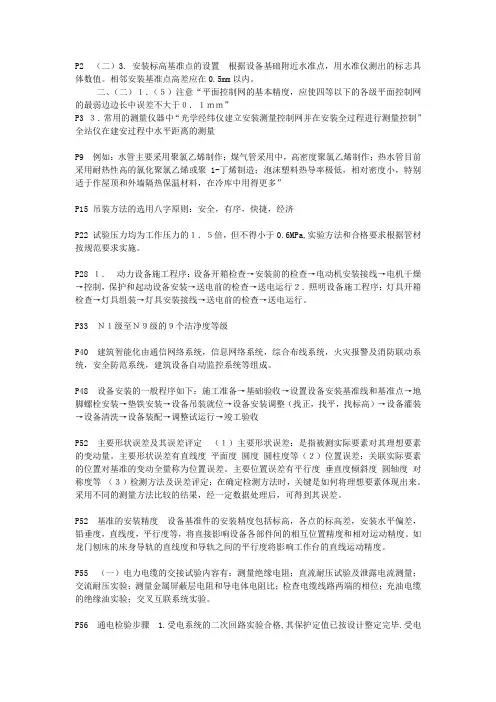

P2 （二）3. 安装标高基准点的设置根据设备基础附近水准点，用水准仪测出的标志具体数值。

相邻安装基准点高差应在0.5mm以内。

二、（二）１．（５）注意“平面控制网的基本精度，应使四等以下的各级平面控制网的最弱边边长中误差不大于０．１ｍｍ”P3 ３．常用的测量仪器中“光学经纬仪建立安装测量控制网并在安装全过程进行测量控制”全站仪在建安过程中水平距离的测量P9 例如：水管主要采用聚氯乙烯制作；煤气管采用中，高密度聚氯乙烯制作；热水管目前采用耐热性高的氯化聚氯乙烯或聚1-丁烯制造；泡沫塑料热导率极低，相对密度小，特别适于作屋顶和外墙隔热保温材料，在冷库中用得更多”P15 吊装方法的选用八字原则：安全，有序，快捷，经济P22 试验压力均为工作压力的１．５倍，但不得小于0.6MPa,实验方法和合格要求根据管材按规范要求实施。

P28 １．动力设备施工程序：设备开箱检查→安装前的检查→电动机安装接线→电机干燥→控制，保护和起动设备安装→送电前的检查→送电运行２．照明设备施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。

P33 Ｎ１级至Ｎ９级的９个洁净度等级P40 建筑智能化由通信网络系统，信息网络系统，综合布线系统，火灾报警及消防联动系统，安全防范系统，建筑设备自动监控系统等组成。

P48 设备安装的一般程序如下：施工准备→基础验收→设置设备安装基准线和基准点→地脚螺栓安装→垫铁安装→设备吊装就位→设备安装调整（找正，找平，找标高）→设备灌装→设备清洗→设备装配→调整试运行→竣工验收P52 主要形状误差及其误差评定（１）主要形状误差：是指被测实际要素对其理想要素的变动量。

主要形状误差有直线度平面度圆度圆柱度等（２）位置误差：关联实际要素的位置对基准的变动全量称为位置误差。

主要位置误差有平行度垂直度倾斜度圆轴度对称度等（３）检测方法及误差评定：在确定检测方法时，关键是如何将理想要素体现出来。

机电工程|二级建造师案例分析题及答案(三)二级建造师考试还有3个月就要开考了，实务是二建考试中最难的，其中尤以案例题为首，今日起会为大家更新各科目案例题，本文二级建造师《机电工程》案例分析题及答案(三)，希望能帮到大家。

答题技巧：如何拿下二级建造师考试案例题机电工程|二级建造师案例分析题及答案(三)背景某单位中标南方沿海42台10万m3浮顶原油储罐库区建设的总包项目。

配套的压力管道系统分包给具有资质的A公司，无损检测工作由独立第三方B公司承担。

总包单位负责工程主材的采购工作。

材料及设备从产地陆运至集港码头后，用船运至本原油库区的自备码头，然后用汽车运至施工现场。

A公司中标管道施工任务后，即组织编制相应的职业健康与环境保护应急预案;与相关单位完成了设计交底和图纸会审;合格的施工机械、工具及计量器具到场后，立即组织管道施工。

监理工程师发现管道施工准备工作尚不完善，责令其整改。

B公司派出工级无损检测人员进行该项目的无损检测工作，其签发的检测报告显示，一周内有16条管道焊缝被其评定为不合格。

经项目质量工程师排查，这些不合格焊缝均出自一台整流元件损坏的手工焊焊机。

操作该焊机的焊工是一名自动焊焊工，无手工焊资质，未能及时发现焊机的异常情况。

经调换焊工，更换焊机，返修焊缝后，重新检测结果为合格。

该事件未耽误工期，但造成费用损失15000元。

储罐建造完毕，施工单位编制了充水试验方案，检查罐底的严密性，罐体的强度、稳定性。

监理工程师认为检查项目有遗漏，要求补充。

问题1.总包单位在材料运输中，需协调哪些单位?2.A公司在管道施工前，还应完善哪些工作?3.说明这16条缺陷焊缝未判别为质量事故的原因。

B单位无损检测人员的哪些检测工作超出了其资质范围?4.储罐充水试验中，还要检查哪些项目?参考答案：1.应协调集港区的港务码头管理部门、航道局，陆上运输涉及的交管局、货运公司等单位。

2.A公司在管道施工前，还应完善的工作有：向当地质量技术监督部门办理书面告知;编制施工方案并获批准;施工人员已按规定考核合格;完成技术、安全交底。

二建机电案例分析题背景：某新建坑口电厂一期安装工程，装机容量为2×30MW的汽轮发电机组，采用直接空冷方式汽轮机和循环流化床锅炉，锅炉烟气采用电除尘和干式除灰系统进行处理，所有排放废水车间处理再循环使用。

工程由A施工单位承包，其中：2×30MW汽轮发电机组的所有主辅机设备分包给B施工单位安装主。

合同签定后初步设计随即开始，与此同时建设单位要求A施工单位编制该工程的施工组织设计。

锅炉主吊机械为DBQ1500塔吊。

汽机间的设备用60t行车吊装。

安装质量要求高，焊接要进行工艺评定。

建立安全管理体系，根据分析现场的危险源，制定相应安全措施。

各专业制定了施工方案。

问题：1、建设单位要求A施工单位编制施工组织设计的时间是否妥当?编制施工组织设计的依据是什么?答：建设单位要求A施工单位编制施工组织设计的时间不妥，因为初步设计刚刚开始，施工组织设计编制的依据还不全。

施工组织设计编制的依据是：工程施工合同及招标、投标文件和已签约的与工程有关的协议;已批准的初步设计及有关的图纸资料;工程概算和主要工程量;设备清单及主要材料清单;主体设备技术文件及新产品的工艺性试验资料;现场情况调查资料。

2、B施工单位应编制什么类型的施工组织设计?应编制哪些安装施工方案?答：B施工单位应编制单位工程施工组织设计，其编制的主要安装施工方案有锅炉、汽机、电机等大型设备起重、吊装和焊接等方案。

3、施工总平面布置应考虑的主要容有哪些?答：十二项容：已建和待建工程的平面布置、位置、坐标、标高;永久厂区边界和永久征购地边界;施工临时围墙位置及征租地边界;施工场地的划分;移动式起重机的行走路线;垂直运输设施的位置;设备库区、材料库区、设备组装、加工及堆放场地、机械机具库区;施工和生活用临时设施。

供电变电站及供电线路、供水升压站及供水管线、供热锅炉房及供热管线、消防设施、办公室、道路等;施工期间厂区和施工区的竖向布置及防洪排涝设施位置、标高;厂区测量控制网基点的位置、坐标;必要的图例、比例尺、带有坐标的方格网、方向及风玫瑰;技术经济指标。

206二级建造师《机电工程》典型案例分析及答案案例一：背景：某综合楼的结构形式为钢筋砼框架结构，建筑面积为10万平，地下3层，地上10层。

某从事机电安装的施工单位与业主签订了该栋楼的机电安装施工合同，其施工范围包括：空调与通风工程、给水与排水工程。

经过一段时间施工后，其施工状况如下：空调与通风工程已完成的项目包括：地下室风管与水管道安装，地下室主机房安装，地上部分风管的加工制作，地上部分水管道安装1层到5层。

给水与排水工程已完成的项目包括：地下室给水管、排水管道的安装，给水泵房安装、地下室卫生间卫生生器具，地上1层到5层给水管道安装本项目共有10个施工班组，各施工班组的安排如下：空调与通风工程：共6个施工班组，其中3个风管制作与安装班组(A、B、C 组)，2个空调水管安装班组(D、E组)，1个设备安装班组(F组)。

给水与排水工程：共4个施工班组，其中2个给水管道班组(G、H组)，1个排水管道班组(J组)，1个设备安装组(K组)。

施工单位总部对该工程项目部进行施工资料检查，检查情况是：1、技术交底记录共有4份，分别为：风管加工，空调水管安装、排水管道安装、给水泵房设备安装。

2、风管加工交底记录上有A、B组签字。

3、在施工资料检查中，发现2份设计变更记录，其内容是对2层水平管道进行较大变动。

4、空调水管道交底记录上有D、E、G组的签字。

5、经询问，风管道支吊架的交底是采用会议的形式进行的，但未形成记录。

问题：1、简述技术交底的要求有哪些?答：针对本案例的实际情况，技术交底要求是：建立技术交底制底、明确相关人员的责任，技术交底要分层次展开，技术交底前应准备交底的书面资料或示范、样板等，技术交底完成后应及时进行记录，并应签字齐全，技术交底记录应妥善保存。

2、本工程顶目技术交底管理存在哪些问题?答：(1)本项目的一些分项工程在施工前未进行技术交底或进行了没有记录，缺乏同步性。

根据本项目工程进展情况，未进行的技术交底包括：机房内设备运输吊装技术交底、给水管道施工技术交底、设计变更技术交底、风管道安装技术交底。

二级建造师机电实务案例分析案例：大型商场空调系统设计问题背景信息：城市新建了一座大型的商场，商场的建筑面积约为10万平方米，为了满足商场的空调需求，需要设计一个适应商场规模的空调系统。

商场包括办公区、购物区、餐饮区等不同区域，每个区域的空调需求和特点不同，设计师需要根据实际情况进行设计。

分析过程：1.确定商场不同区域的空调需求首先，设计师需要了解商场不同区域的使用情况和空调需求差异。

办公区通常需要保持较低的温度和较高的空气质量，购物区和餐饮区则需要根据人流量和热负荷进行合理调节。

设计师可以与商场的经营管理方进行沟通，了解各个区域的具体需求和限制。

2.计算各个区域的热负荷根据商场各个区域的面积、采光情况、使用设备等因素，设计师可以通过计算得出每个区域的热负荷。

热负荷是指空调系统需要吸收和排出的热量，是设计空调系统的重要依据。

通过计算热负荷，设计师可以确定每个区域所需的冷负荷、供风量等参数。

3.选择适合的空调系统类型商场面积较大，设计师需要选择适合的空调系统类型。

常见的商用空调系统包括集中式空调系统和分体式空调系统。

集中式空调系统适用于大面积的建筑，可以通过管道将冷气输送到各个区域，但需要专门的机房和管道布置。

分体式空调系统更为灵活，每个区域可以独立控制，但安装和维护工作较为繁琐。

4.设计空调系统在选择了适当的空调系统类型后，设计师需要具体规划每个区域的空调设备位置、管道布置等。

为了达到良好的空调效果，设计师需要合理安排空气流动路径，保证不同区域的空气质量和温度控制。

5.考虑节能问题随着环保意识的提高，节能也成为设计师需要考虑的重要问题。

商场的空调系统大量耗电，设计师可以通过采用高效的空调设备、精确的温控系统和合理的管道设计来降低能耗。

案例总结：以上是一个针对大型商场空调系统设计的案例分析过程。

在实际设计中，设计师还需要考虑诸如空调设备的品牌选择、管道系统的维护和清洁等问题。

只有综合考虑各个因素并进行合理设计，才能保证商场的空调系统能够满足不同区域的需求以及节约能源。
