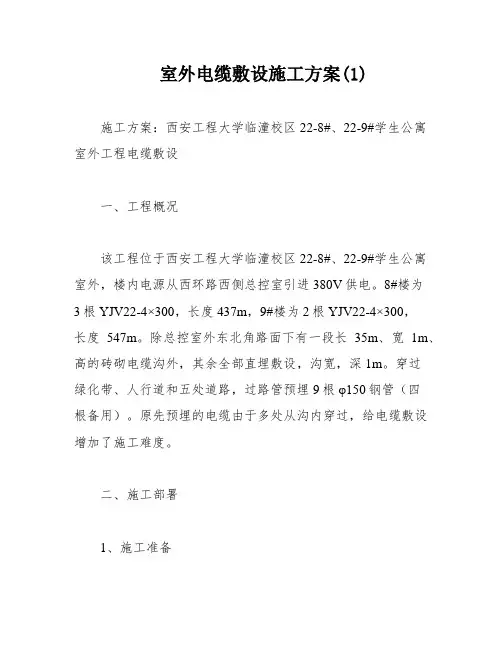

西安工程大学临潼校区22-8#、22-9#学生公寓室外工程
电缆敷设施工方案
一、施工部位及工程概况
西安工程大学临潼校区22-8#、22-9#学生公寓室外工程，楼内电源从西环路西侧总控室引进380V供电，8#楼为3根YJV22-4×300，长度437m，9#楼为2根YJV22-4×300，长度547m，除总控室外东北角路面下有一段长35m、宽1m、高1.2m的砖砌电缆沟外，其余全部直埋敷设，沟宽0.9m，深1m。沿途主要穿过绿化带、人行道和五处道路。过路管预埋9根φ150钢管（四根备用），以前预埋的电缆有多处从沟内穿过，给电缆敷设时增加了施工难度。
二、施工部署
1、施工准备
（1）机具准备
敷设电缆用支架及轴、导链、钢丝绳、卷扬机、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
（2）人员准备及责任分工
室外工程现场总负责：张军梁
质量安全总负责：马
技术负责人：张
电缆敷设指挥员：郭
放电缆工人：20-40人
（3）材料准备
钢带线、护口、压线帽等均符合要求。
电缆保护管、镀锌扁钢、等应符合国家有关规定要求。电缆进场时应对电缆轴上进行电缆规格、型号、电压等级、长度及出厂日期检查，且外观无损、无明显皱折和扭曲现象，有产品合格证。电缆标志牌、绑扎带、尼龙扎线带、电缆卡子、塑料带、塑料胶带、接线鼻子、电缆接头等材料均应符合国家有关规定要求。
产品应有材质检验证明及产品合格证、生产厂家资质证明书等，并报请监理工程师认可。
（4）现场准备
。
2、施工时间计划
4）5月5日至5月20日完成电缆敷设。
5）5月22日完成制作电缆终端头接头。
6）6月22日至6月25日完成电缆耐压检查及压接线头。
三、施工方案及操作工艺
3、电缆敷设
1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。
2）电缆敷设时，放线架放在8#楼西北角，放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆浪费。在带电区域内敷设电缆时，应有可靠的安全措施，并有施工方案后方可进行施工。电缆敷设时，不应损坏电缆沟、和井室的防水层。并联使用的电力电缆其长度、型号、规格宜相同。
3）电缆敷设时，应先在电缆盘上对电缆进行绝缘检查，合格后方可进行施工。电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤，并及时装设标志牌，放电缆时分段分根施工，每人肩扛长度约1-1.5m，当放到50-70m时，再回到起点放50-70m圈起来，以此类推向前推进，端头部位用导联向前拉，如当天不能放完的电缆，应对电缆头进行防潮处理，对已放完的电缆也要做好防潮处理。
4）电缆与电缆之间应保持有30～50MM间距。电缆敷设排列应整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～6米处采用尼龙扎线带进行固定。电缆起点及终点的予留长度为配电箱周长的一半。
5）电缆与配电箱开关端子压接时，应采用与电缆相同规格的线鼻子进行压接，具体施工应符合规范规定。电缆支架及电缆保护铠必须与接地线或PE线可靠连接。电缆终端头、电缆接头、拐弯处、隧道及人井内等地方，电缆上应装设标志牌。
6）电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。电缆敷设完毕后，应及时清除杂物，盖好盖板。必要时，尚应将盖板缝隙密封。
7）电缆穿管时，管道内部应无积水，且无杂物堵塞。穿电缆时，不得损伤护层，可采用无腐蚀性的润滑剂（粉）。电缆排管在敷设电缆前，应进行疏通，清除杂物。穿入管
中电缆的数量应符合设计要求；交流单芯电缆不得单独穿入钢管内，同一回路不得分开穿管。
8）直埋电缆的埋置深度应符合下列要求：
电缆表面距地面的距离不应小于0.8ｍ。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。
电缆与其它管道之间平行和交叉时的最小净距，应符合下表规定。
9）直埋电缆的上、下部应铺以不小于100ｍｍ厚的沙层，并加盖红砖，其覆盖宽度应超过电缆两侧各50ｍｍ。沙子中不应有石块或其它硬质杂物。直埋电缆在直线段每隔50～100ｍ处、电缆转弯处、进入建筑物等处，应设置明显的方位标志或标桩。直埋电缆回填前，应经隐蔽工程验收合格。回填土应分层夯实。
10）电缆终端及接头制作时，应严格遵守制作工艺规程，在室外制做6ｋＶ及以上电缆终端与接头时，其空气相对湿度宜为70％及以下；当湿度大时，可提高环境温度或加热电缆。制做塑料绝缘电力电缆终端与接头时，应防止灰尘、杂物落入绝缘内。做到不在雾或雨中施工，在施工现场应备有消防器材。
11）电缆线芯连接金具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密配合，间隙不应过大；采用压接时，压接钳和模具应符合规格要求，电力电缆接地线应采用铜编织线。剥切电缆时不应损伤线芯和保留的绝缘层。附加绝缘的包绕、装配、热缩等应清洁。
12）剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；
电缆工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行规范规定，并应作好记录。
四、成品保护
1、角钢到达现场后要注意防雨、防锈，镀锌扁钢运到现场后要注意分类放平放直，不要有折弯。
2、电缆到达现场应放置不易被碰撞的地方，顺好电缆头，不要把雨水灌入电缆芯内。
五、质量保证及管理的措施
1、现场设专职质检员，在质检员的全面督促下进行施工，施工班组必须贯彻自互检交接检检查制度。一般部位质检员要进行复查，重要部位进行严查，以免发生质量事故。
2、施工准备期间认真熟悉图纸，作好施工图会审和施工组织设计的编制。严格按照施工方案和国家施工及验收规范进行施工。
3、密切与土建、配合，加强联系、理顺施工程序，相互创造必要施工条件，并严格做好工序交接验收工作。
4、积极创造条件，合理安排交叉作业，为了抢时间，安装与土建，可同步进行施工。
5、进场设备材料半成品，必须坚持入库检查验收制度，材料设备应具有材质证明及合格证，无材质合格证的材料设备不得用于此工程。
6、本分部工程质量控制点为通电试验前的各项检查记录必须完成，并有操作者、检查人员的签名。
六、质量标准
1、保证项目：电缆绝缘电阻值符合施工规范规定。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损。
2、基本项目：电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清晰齐全，防燃、隔热要求的电缆保护措施完整。
3、电缆最小允许弯曲半径见下表
