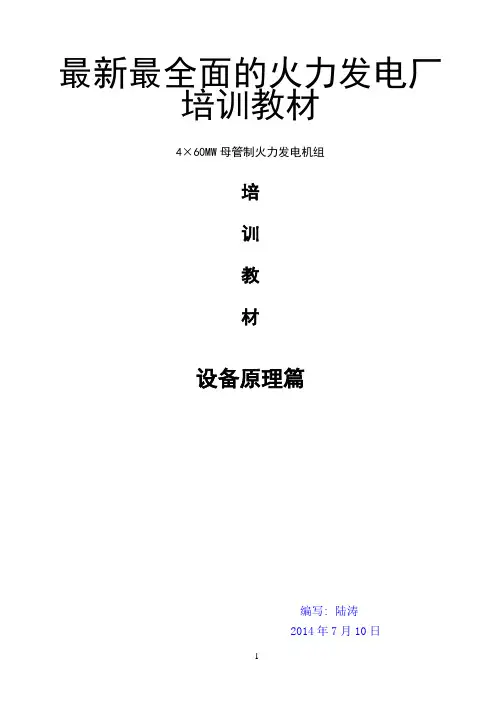

最新最全面的火力发电厂培训教材4×60MW母管制火力发电机组培训教材设备原理篇编写: 陆涛2014年7月10日目录绪论 (10)发电厂的生产过程简介 (10)一、火力发电厂主要设备及其作用 (10)二、火力发电厂主要生产过程 (11)单元一系统分析 (16)课题一锅炉设备及系统 (16)一、锅炉本体部分介绍 (16)1. 锅炉的结构特点 (16)2. 锅炉的技术规范 (16)2.1主要参数................................................. 错误！未定义书签。
2.2锅炉主要承压部件及受热面................................. 错误！未定义书签。
2.3锅炉安全门 (17)二、锅炉汽水系统 (17)1、汽水系统的组成 (17)2、汽水系统及设备的特点和主要技术参数 (17)1. 汽包 (17)2. 水冷壁（上升管） (17)3. 省煤器 (18)4. 过热器 (18)5. 汽水系统的工作流程 (19)三、锅炉燃烧系统 (20)(一)燃烧系统的组成 (20)(二)燃烧系统各设备的特点和主要技术参数 (21)1. 煤粉燃烧器 (21)2. 弯头式水平浓淡燃烧器的工作原理 (21)(三)燃烧的调整 (22)1. 燃烧调节的任务 (22)2. 燃料量与风量的调整 (22)3. 燃烧器配风工况的调整 (22)4. 锅炉运行调整的主要任务： (22)5. 锅炉水位的调整 (22)6. 汽压和汽温的调整 (23)7. 锅炉燃烧的调整 (24)四、锅炉风烟系统 (25)(一) 风烟系统的作用及流程 (25)1. 作用 (25)2. 流程 (25)(二) 风烟系统设备及运行 (26)五、锅炉制粉系统 (27)(一) 制粉系统组成 (27)(二) 制粉系统各设备的特点和主要技术参数 (27)1. 磨煤机 (27)2. 给煤机 (28)3. 粗粉分离器 (28)4. 细粉分离器 (29)5. 给粉机 (29)6. 排粉机 (29)7. 输粉机 (29)8. 锁气器 (30)9. 煤粉管道及其附件 (30)10. 防爆门 (30)(三) 中间储仓式制粉系统的工作原理 (30)(四) 中间储仓式制粉系统的出力调整 (30)六、锅炉辅助系统 (31)1. 锅炉疏水系统 (31)2. 锅炉排污系统 (31)3. 锅炉点火系统 (31)4. 锅炉灰渣系统 (31)5. 锅炉除尘系统——电除尘器 (32)6. LD浓相气力输送泵 (34)7. 烟囱 (35)8. 压缩空气系统 (35)9. 工业冷却水系统 (37)课题二汽轮机设备及系统 (39)一、汽轮机本体介绍 (39)1. 汽轮机基本概念 (39)1.1汽轮机基本工作原理 (39)1.1.1冲动作用原理 (39)1.1.2反动作用原理 (40)1.2汽轮机的级及反动度 (40)1.2.1汽轮机的级 (40)1.2.2级的反动度 (40)1. C60—8.83/0.981型抽汽式汽轮机技术规范 (41)2. 抽汽机组回热抽汽参数(额定工况) (43)3. N60—8.83型冷凝式机组技术规范 (43)4. 凝汽机组回热抽汽参数(额定工况) (45)5. 调节保安系统的主要技术规范 (45)5.1 抽汽式机组调节保安系统的主要技术规范 (45)6. 抽汽式、冷凝式汽轮机辅机技术规范 (47)6.1 凝汽器技术规范 (47)6.2 汽封加热器技术规范 (48)6.3 空气冷却器技术规范 (48)6.4 冷油器设备规范 (48)6.5 主油箱设备规范 (49)6.6 各油泵和排烟风机设备规范 (49)6.7 泵类设备规范 (50)6.8 盘车装置规范 (51)6.9 轴加风机规范： (51)二、汽轮机结构及系统的说明 (51)1. C60—8.83/0.981型抽汽式汽轮机概述 (51)1.1转子、联轴器 (52)1.2喷嘴、隔板、隔板套、叶片 (52)1.3汽封 (53)1.4轴承 (53)1.5前轴承座 (53)1.6汽缸 (53)1.7盘车设备 (54)1.8自动主汽门 (54)1.9调节汽门与凸轮配汽机构 (54)2.热力系统 (54)2.1主热力系统流程 (54)2.2汽封系统 (55)2.3法兰螺栓加热系统 (55)2.4 疏水系统 (55)2.5局部冷却系统 (55)3. N60—8.83型冷凝式汽轮机概述 (56)3.1 N60—8.83型冷凝式汽轮机结构概述及系统的一般说明 (56)3.2 转子 (56)3.2 喷嘴组、隔板、隔板套 (56)3.3 汽缸 (57)3.4 调节汽阀与凸轮配汽机构 (57)3.5热力系统 (58)3.5.1主热力系统流程 (58)3.5.2 回热抽汽系统 (58)4. 调速保安系统概述 (58)4.1 调速系统的工作原理和系统介绍 (58)4.1.1 基本原理 (58)5. 提高自动化水平功能 (62)6. 调速保安系统 (62)6.1 超速保护装置 (62)6.2 危急遮断装置 (62)6.3 电磁保护装置 (62)6.4 调节汽阀危急遮断装置——单向阀 (63)7. 汽轮机组联锁保护 (63)7.1 汽轮机的保护 (63)7.1.1机械液压保护装置 (63)7.1.2 汽轮机主保护——自动停机的条件 (63)7.1.3 汽轮机低油压联锁及低油压保护 (64)7.1.4 抽汽逆止门联锁保护 (64)7.1.5 高压加热器联锁保护 (64)7.1.8 其它附属动力设备联锁保护 (64)一、汽轮机油系统 (65)1. 供油系统的作用: (65)2. 油系统的辅助部件 (66)二、给水回热系统 (66)1. 给水回热系统的工作原理 (66)2. 给水回热系统的布置 (66)3. 回热系统各设备的结构特点和主要技术参数 (66)3.1 低压加热器 (66)3.1.1结构及参数 (66)3.1低压加热器运行维护注意事项 (67)3.2高压加热器 (68)4.1 给水系统 (69)4.1.1 给水泵的作用、结构 (69)4.1.2 给水泵主要技术参数 (70)4.1.3 给水系统相关保护 (71)4.1.3.1高压给水母管低水压联锁 (71)4.1.3.2 给水泵跳闸联锁： (71)4.1.3.3 给水泵保护联锁： (71)3.1.3.4给水泵低油压联锁 (71)4.1.4热工方面保护 (71)4.2 除氧器系统 (72)4.2.1 给水除氧的意义 (72)4.2.2我厂化学监督规定，正常运行时水质控制标准如下表： (73)4.2.2.1正常运行时控制标准 (73)4.2.2.2停、备用机组启动时水汽质量标准 (74)4.2.3 除氧方法和原理 (75)4.2.3.1热力除氧 (75)3.2.3.2化学除氧 (76)4.2.4 除氧器的作用 (77)4.2.3.2除氧器相关保护 (77)(四) 轴封系统 (78)1. 轴封系统的作用和组成 (78)2. 汽封的工作原理 (78)(五) 汽封的结构 (78)(六) 轴封系统的特点和主要参数 (79)(七) 凝汽设备及凝结水系统 (79)1. 凝汽设备的作用及组成 (79)1.1 凝汽器 (79)1.1.1凝汽器的作用 (79)1.1.2凝汽器的基本构造. (79)1.1.3凝汽器的工作过程 (80)1.2抽汽系统——水环真空泵 (80)1.2.1抽汽系统的任务： (80)1.2.2水环式真空泵系统组成 (80)1.2.2工作过程 (80)1.2.3 水环式真空泵的工作原理 (80)1.3凝结水系统的各子系统 (81)1.4 凝结水系统调节与保护 (82)(八) 主蒸汽系统 (87)课题三电气设备及系统...................................... 错误！未定义书签。
《火力发电厂生产过程》教材
区域性发电厂、企业自备发电厂、移动式(如列车)发电厂、 未并入电网的孤立发电厂。
发电厂生产过程现场介绍
火电厂运行集控室
能量转变
燃料
化学能
锅炉设备
电能
发电机 设备
热能 机械能
汽轮机 设备
介质的流程与转变
水
汽
水
加热
凝结
加热
煤 磨煤 煤粉 燃烧 灰、渣 冷空气 加热 热空气 燃烧 烟气
原则性热力系统组成：主蒸汽及再热蒸汽系统、再 热机组的旁路系统、主凝结水系统、除氧给水系统、 回热抽汽系统、疏水系统、补充水系统、小汽轮机 的热力系统、锅炉排污利用系统等。对于供热机组 还包括对外供热系统。
二、机、炉容量的配置
发电厂的机组容量应根据系统规划容量、负荷 增长速度和电网结构等因素进行选择。
50，100
125 200 300 300，600 600
*系锅炉带最大连续负荷（MCR）超压5%的压力值。
2、给水回热加热
（一）给水回热加热的意义和应用
从汽轮机的某些中间级抽出部分蒸汽加热锅炉给水以 提高给水温度，称给水回热加热，简称给水回热。具有给 水回热加热的热力循环称为回热循环。
1、提高循环热效率：
二次能源：一次能源经过加过、转化生成的能源称 为二次能源。 电能是优质的二次能源。
电力工业在国民经济中的作用
电力弹性系数：指电力工业的年增长速度 与国民经济总产值年增长速度的比值。
当经济发展过程中高电耗的重工业和基础工业的比重增大 时，电力总消费量增长率会不断增大，电力弹性系数呈现 大于1的趋向；
热耗率：每生产1kW·h 电能所消耗的热量。
q0
Q0 Pe
发电厂生产过程现场介绍
火电厂运行集控室
能量转变
燃料
化学能
锅炉设备
电能
发电机 设备
热能 机械能
汽轮机 设备
介质的流程与转变
水
汽
水
加热
凝结
加热
煤 磨煤 煤粉 燃烧 灰、渣 冷空气 加热 热空气 燃烧 烟气
原则性热力系统组成：主蒸汽及再热蒸汽系统、再 热机组的旁路系统、主凝结水系统、除氧给水系统、 回热抽汽系统、疏水系统、补充水系统、小汽轮机 的热力系统、锅炉排污利用系统等。对于供热机组 还包括对外供热系统。
二、机、炉容量的配置
发电厂的机组容量应根据系统规划容量、负荷 增长速度和电网结构等因素进行选择。
50，100
125 200 300 300，600 600
*系锅炉带最大连续负荷（MCR）超压5%的压力值。
2、给水回热加热
（一）给水回热加热的意义和应用
从汽轮机的某些中间级抽出部分蒸汽加热锅炉给水以 提高给水温度，称给水回热加热，简称给水回热。具有给 水回热加热的热力循环称为回热循环。
1、提高循环热效率：
二次能源：一次能源经过加过、转化生成的能源称 为二次能源。 电能是优质的二次能源。
电力工业在国民经济中的作用
电力弹性系数：指电力工业的年增长速度 与国民经济总产值年增长速度的比值。
当经济发展过程中高电耗的重工业和基础工业的比重增大 时，电力总消费量增长率会不断增大，电力弹性系数呈现 大于1的趋向；
热耗率：每生产1kW·h 电能所消耗的热量。
q0
Q0 Pe
火力发电厂生产过程培训教材课件
安全检查
建立安全检查制度，定期对生产设备、安全设施等进行检查，及时 发现并消除安全隐患。
环保技术与设备应用
1 2
环保设备
安装烟气脱硫、脱硝、除尘等环保设备，降低污 染物排放。
废水处理
建立废水处理系统，对生产过程中产生的废水进 行分类处理，确保废水达标排放。
3
噪声控制
采取降噪措施，减少噪音对周边环境的影响。
输电线路输送到电力网络。
电气系统的功能
03
电气系统的主要功能是发电、输电、配电，确保电力系统的稳
定运行。
电气系统的运行与维护
电气系统的运行
火力发电厂运行人员需根据电网负荷需求，操作电气系统设备， 确保电力生产正常进行。
电气系统的维护
定期对电气系统设备进行检查、维护和保养，确保设备安全可靠 运行。
常见故障及处理
蒸汽系统的维护
为了保持蒸汽系统的正常运行，必须定期进行维护和检修。维护工作包括检查各 个设备的磨损和腐蚀情况、清理管道中的沉积物、更换损坏的部件等。同时，还 需要对蒸汽系统进行定期的清洗和保养，以保持系统的清洁和正常运行。
04 发电机组与电气 系统
发电机组的基本原理与结构
发电机组的基本原理
火力发电厂利用煤、石油或天然气等化石燃料燃烧产生的 热能，通过锅炉产生高温高压蒸汽，驱动汽轮机转动，进 而带动发电机发电。
规范。
燃气输送系统
介绍燃气输送管道、阀门、流量计 等设备的用途、参数、工作原理和 维护方法。
燃气喷射系统
详细说明燃气喷射装置的构造、工 作原理和调整方法，以及燃气喷射 系统的组成和操作规程。
03 锅炉与蒸汽系统
锅炉的基本原理与结构
锅炉的基本原理
锅炉是火力发电厂中的核心设备，通过燃烧燃料产生高温高压蒸汽，以推动汽轮机转动，从而驱动发电机产生电 能。其基本原理是能量转换，即将燃料的化学能转化为热能、机械能和电能。
建立安全检查制度，定期对生产设备、安全设施等进行检查，及时 发现并消除安全隐患。
环保技术与设备应用
1 2
环保设备
安装烟气脱硫、脱硝、除尘等环保设备，降低污 染物排放。
废水处理
建立废水处理系统，对生产过程中产生的废水进 行分类处理，确保废水达标排放。
3
噪声控制
采取降噪措施，减少噪音对周边环境的影响。
输电线路输送到电力网络。
电气系统的功能
03
电气系统的主要功能是发电、输电、配电，确保电力系统的稳
定运行。
电气系统的运行与维护
电气系统的运行
火力发电厂运行人员需根据电网负荷需求，操作电气系统设备， 确保电力生产正常进行。
电气系统的维护
定期对电气系统设备进行检查、维护和保养，确保设备安全可靠 运行。
常见故障及处理
蒸汽系统的维护
为了保持蒸汽系统的正常运行，必须定期进行维护和检修。维护工作包括检查各 个设备的磨损和腐蚀情况、清理管道中的沉积物、更换损坏的部件等。同时，还 需要对蒸汽系统进行定期的清洗和保养，以保持系统的清洁和正常运行。
04 发电机组与电气 系统
发电机组的基本原理与结构
发电机组的基本原理
火力发电厂利用煤、石油或天然气等化石燃料燃烧产生的 热能，通过锅炉产生高温高压蒸汽，驱动汽轮机转动，进 而带动发电机发电。
规范。
燃气输送系统
介绍燃气输送管道、阀门、流量计 等设备的用途、参数、工作原理和 维护方法。
燃气喷射系统
详细说明燃气喷射装置的构造、工 作原理和调整方法，以及燃气喷射 系统的组成和操作规程。
03 锅炉与蒸汽系统
锅炉的基本原理与结构
锅炉的基本原理
锅炉是火力发电厂中的核心设备，通过燃烧燃料产生高温高压蒸汽，以推动汽轮机转动，从而驱动发电机产生电 能。其基本原理是能量转换，即将燃料的化学能转化为热能、机械能和电能。
火力发电厂的生产过程培训课件
灰渣处理与排放
灰渣收集
收集锅炉燃烧产生的灰渣，进行初步处理和输送。
处理设施
灰渣经过处理后可作为建筑材料、化工原料等再利用。
排放控制
通过除尘、脱硫、脱硝等措施减少污染物排放，符合环保标准。
03
安全与环境保护
安全操作规程
总结词
遵守安全操作规程是保障火力发电厂安全运行的基础。
详细描述
火力发电厂的安全操作规程包括但不限于设备操作、维护保养、危险 品管理等内容，员工必须严格遵守，确保生产过程的安全可控。
介绍了汽水系统的流程、设备及运行管理，使学员了解如 何监控水位、温度和压力等参数，确保蒸汽品质。
电气与控制系统应用
讲解了发电厂的电气系统和控制系统的基本知识，使学员 掌握基本的操作和维护技能。
实际操作演练
模拟操作
学员通过模拟操作软件，进行火 力发电厂生产过程的模拟演练， 提高实际操作能力。
故障处理
燃料管理
合理安排燃料采购、储存 和输送，确保生产连续性 和经济性。
燃烧系统与锅炉
燃烧系统
效率优化
包括燃烧室、送风系统和排烟系统， 用于维持燃料充分燃烧。
通过调整燃烧和控制系统，提高锅炉 效率并降低污染物排放。
锅炉
将燃烧产生的热量转化为蒸汽或高温 水，驱动汽轮机发电。
汽轮机与发电机
汽轮机
利用蒸汽驱动涡轮旋转，将热能 转换为机械能。
设备日常检查
日常巡检
定期对设备进行巡检，检查设备的运行状态、温度、压力、振动 等参数是否正常。
仪表监测
通过仪表盘、控制面板等设备监测设备的运行数据，确保设备在 正常范围内运行。
异常情况处理
发现异常情况时，及时采取措施处理，防止设备故障扩大。
2024年度火力发电厂生产过程培训教材课件
未来火力发电厂的发展策略与建议
加强技术创新
持续研发清洁高效发电技术，降 低污染物排放。
加强政策引导
制定相关政策，鼓励火力发电厂 向清洁、高效、智能化方向发展。
推进智能化改造
应用智能化、自动化技术，提高 运行效率和管理水平。
2024/3/24
加强国际合作与交流
学习借鉴国际先进经验和技术， 推动火力发电行业的可持续发展。
阐述发电机组产生的电能如何输出并接入电网，包括升压变压器、 开关设备、保护装置等设备的作用及要求。
发电效率与节能环保
分析火力发电厂的发电效率及影响因素，探讨提高发电效率的措施 以及节能环保技术在火力发电中的应用。
10
辅助系统与生产保障
燃料供应与储运系统
介绍火力发电厂燃料供应及储运系统 的构成及作用，包括燃料的采购、运 输、储存、配送等环节。
提高经济效益。
优化调整策略
根据电力市场需求和燃料价格变 化等因素，及时调整生产计划和 运行方式，实现生产过程的优化。
技术创新与应用
鼓励和支持技术创新和应用，引 进先进的生产技术和设备，提高 火力发电厂的竞争力和可持续发
展能力。
2024/3/24
21
05
火力发电厂的技术改造与创新
2024/3/24
22
2024/3/24
6
02
火力发电厂的生产过程
2024/3/24
7
燃料燃烧与热能转换
1 2
燃料的种类与特性 介绍火力发电厂常用的燃料，如煤、油、天然气 等，并分析其燃烧特性、热值及环保性能。
燃烧设备与燃烧过程 详细介绍锅炉的构造、工作原理及燃烧过程，包 括燃料的破碎、输送、燃烧及烟气排放等环节。
火力发电厂培训教材

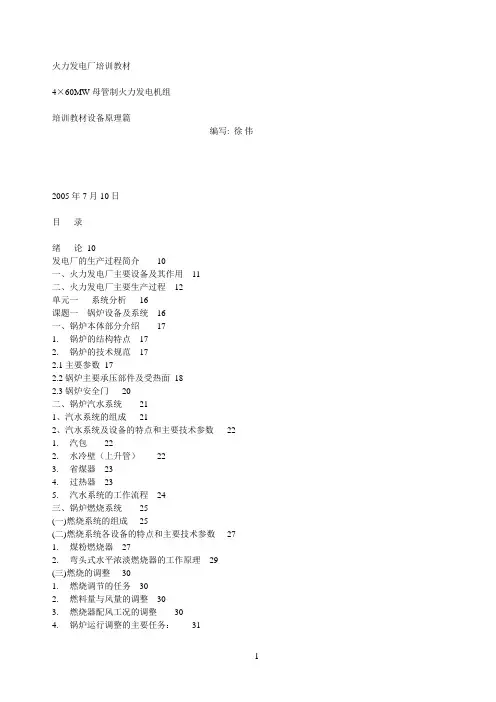

火力发电厂培训教材4×60MW母管制火力发电机组培训教材设备原理篇编写: 徐伟2005年7月10日目录绪论10发电厂的生产过程简介10一、火力发电厂主要设备及其作用11二、火力发电厂主要生产过程12单元一系统分析16课题一锅炉设备及系统16一、锅炉本体部分介绍171. 锅炉的结构特点172. 锅炉的技术规范172.1主要参数172.2锅炉主要承压部件及受热面182.3锅炉安全门20二、锅炉汽水系统211、汽水系统的组成212、汽水系统及设备的特点和主要技术参数221. 汽包222. 水冷壁（上升管）223. 省煤器234. 过热器235. 汽水系统的工作流程24三、锅炉燃烧系统25(一)燃烧系统的组成25(二)燃烧系统各设备的特点和主要技术参数271. 煤粉燃烧器272. 弯头式水平浓淡燃烧器的工作原理29(三)燃烧的调整301. 燃烧调节的任务302. 燃料量与风量的调整303. 燃烧器配风工况的调整304. 锅炉运行调整的主要任务：315. 锅炉水位的调整316. 汽压和汽温的调整327. 锅炉燃烧的调整33四、锅炉风烟系统34(一) 风烟系统的作用及流程341. 作用342. 流程35(二) 风烟系统设备及运行35五、锅炉制粉系统39(一) 制粉系统组成39(二) 制粉系统各设备的特点和主要技术参数391. 磨煤机392. 给煤机403. 粗粉分离器414. 细粉分离器415. 给粉机416. 排粉机427. 输粉机438. 锁气器449. 煤粉管道及其附件4410. 防爆门44(三) 中间储仓式制粉系统的工作原理44(四) 中间储仓式制粉系统的出力调整45六、锅炉辅助系统451. 锅炉疏水系统452. 锅炉排污系统463. 锅炉点火系统464. 锅炉灰渣系统465. 锅炉除尘系统——电除尘器486. LD浓相气力输送泵517. 烟囱538. 压缩空气系统539. 工业冷却水系统54课题二汽轮机设备及系统55一、汽轮机本体介绍551. 汽轮机基本概念551.1汽轮机基本工作原理551.1.1冲动作用原理561.1.2反动作用原理561.2汽轮机的级及反动度561.2.1汽轮机的级561.2.2级的反动度571. C60—8.83/0.981型抽汽式汽轮机技术规范572. 抽汽机组回热抽汽参数(额定工况) 593. N60—8.83型冷凝式机组技术规范594. 凝汽机组回热抽汽参数(额定工况) 605. 调节保安系统的主要技术规范605.1 抽汽式机组调节保安系统的主要技术规范 606. 抽汽式、冷凝式汽轮机辅机技术规范626.1 凝汽器技术规范626.2 汽封加热器技术规范626.3 空气冷却器技术规范636.4 冷油器设备规范636.5 主油箱设备规范636.6 各油泵和排烟风机设备规范 636.7 泵类设备规范 646.8 盘车装置规范 646.9 轴加风机规范：65二、汽轮机结构及系统的说明651. C60—8.83/0.981型抽汽式汽轮机概述651.1转子、联轴器661.2喷嘴、隔板、隔板套、叶片661.3汽封671.4轴承671.5前轴承座671.6汽缸671.7盘车设备681.8自动主汽门681.9调节汽门与凸轮配汽机构692.热力系统692.1主热力系统流程692.2汽封系统692.3法兰螺栓加热系统702.4 疏水系统 702.5局部冷却系统703. N60—8.83型冷凝式汽轮机概述713.1 N60—8.83型冷凝式汽轮机结构概述及系统的一般说明71 3.2 转子 713.2 喷嘴组、隔板、隔板套 723.3 汽缸 723.4 调节汽阀与凸轮配汽机构733.5热力系统733.5.1主热力系统流程733.5.2 回热抽汽系统734. 调速保安系统概述744.1 调速系统的工作原理和系统介绍 744.1.1 基本原理745. 提高自动化水平功能796. 调速保安系统796.1 超速保护装置 796.2 危急遮断装置 806.3 电磁保护装置 806.4 调节汽阀危急遮断装置——单向阀807. 汽轮机组联锁保护817.1 汽轮机的保护 817.1.1机械液压保护装置817.1.2 汽轮机主保护——自动停机的条件817.1.3 汽轮机低油压联锁及低油压保护827.1.4 抽汽逆止门联锁保护827.1.5 高压加热器联锁保护827.1.8 其它附属动力设备联锁保护83一、汽轮机油系统831. 供油系统的作用: 832. 油系统的辅助部件85二、给水回热系统851. 给水回热系统的工作原理852. 给水回热系统的布置853. 回热系统各设备的结构特点和主要技术参数863.1 低压加热器863.1.1结构及参数863.1低压加热器运行维护注意事项863.2高压加热器884.1 给水系统 894.1.1 给水泵的作用、结构894.1.2 给水泵主要技术参数904.1.3 给水系统相关保护914.1.3.1高压给水母管低水压联锁914.1.3.2 给水泵跳闸联锁：914.1.3.3 给水泵保护联锁：913.1.3.4给水泵低油压联锁924.1.4热工方面保护924.2 除氧器系统924.2.1 给水除氧的意义934.2.2我厂化学监督规定，正常运行时水质控制标准如下表：93 4.2.2.1正常运行时控制标准934.2.2.2停、备用机组启动时水汽质量标准944.2.3 除氧方法和原理954.2.3.1热力除氧963.2.3.2化学除氧974.2.4 除氧器的作用984.2.3.2除氧器相关保护98(四) 轴封系统991. 轴封系统的作用和组成992. 汽封的工作原理99(五) 汽封的结构100(六) 轴封系统的特点和主要参数100(七) 凝汽设备及凝结水系统1011. 凝汽设备的作用及组成1011.1 凝汽器1011.1.1凝汽器的作用1011.1.2凝汽器的基本构造. 1011.1.3凝汽器的工作过程1021.2抽汽系统——水环真空泵1021.2.1抽汽系统的任务：1021.2.2水环式真空泵系统组成1021.2.2工作过程1031.2.3 水环式真空泵的工作原理1031.3凝结水系统的各子系统1041.4 凝结水系统调节与保护104(八) 主蒸汽系统105课题三电气设备及系统106一、电力系统概述1061. 发电厂、变电站及电力系统1062. 电力系统与电力网1063. 电力生产的特点1074. 电力系统的运行要求1075. 电力安全生产1076. 变电站1087. 发电厂、变电站电气设备概述1097.1 主要电气设备 1097.2二次设备111二、电气接线和装置1111. 电气接线1122. 配电装置1123. 电气设备的主要参数1124. 电力网和用电设备的额定电压113(一) 发电机的结构特点1161. 发电机概述1161.1发电机规范1161.2 发电机永磁机规范 1171.3 发电机交流励磁机规范 1172. 发电机结构1182.1 定子 118(二) 变压器1191. 变压器的结构特点1191.1 主变、高备变、高厂变设备技术规范 1201.2 各厂用变设备规范 1202. 变压器的作用及基本原理1212.1 作用 1212.2 变压器的基本原理：1212.3 变压器分类1222.4 变压器的基本结构 1222.4.1铁芯1222.4.2 绕组1222.4.3 油箱及变压器油1232.4.4 其他附件1232.4.4.1 油枕(储油柜) 1232.4.4.2 气体继电器1232.4.4.3安全气道——压力释放阀（防爆门）124 2.4.4.4 绝缘套管1242.4.4.5温差滤过器——净油器1242.4.4.6 调压装置—无励磁调压分接开关1242.4.5 变压器的铭牌数据1242.4.5.1 型号1242.4.5.2 变压器的主要技术规范125三、电气主接线系统1261、电气主接线的基本要求：1262、电气主接线的作用及基本类型1272.1主接线的作用1272.2主接线的基本类型1273、本机组主接线系统及厂用电系统概述1281. 110KV系统1282. 10KV系统 1283. 6KV系统1294. 400V系统1294.3 化水系统 1294.4 除尘系统 1294.5 输煤系统 1304.6 除灰系统 130四、发电机励磁系统130五、发电机同期系统134㈠同期系统的作用134(二) 同期系统的工作原理1351、合闸部分1352、调频部分1363、调压部分1364、电源部分137六、电力系统其他知识介绍1371. 电力系统中性点1372. 电力系统短路及计算1373. 开关电器1384. 母线、绝缘子、电力电缆1395. 配电装置1406. 保护接地1407. 过电压及过电压保护设备1418. 操作电源1429. 测量监察回路14310. 控制回路14411. 信号回路14412. 同期回路14513. 二次回路接线图146课题四仿真机系统原理简介147四、4×60MW母管全范围仿真系统总体原则151五、本仿真机的总体目标151六、本仿真机仿真对象概况1521. 电气系统1522. 锅炉系统1533. 汽机系统1534. 热控系统153绪论发电厂的生产过程简介发电厂是把其它形式的能量(如燃料的化学能、水能、风能、原子能等一次能源)转换为电能的特殊工厂。
火力发电厂生产流程培训课件(ppt 23页)
能量转换流程（一）
化学能转为热能： 火力发电厂是将燃料（煤、油、天然气等）
的化学能变成电能的工厂。原煤经过皮带运 输到原煤仓，经煤粉制备系统（磨煤机等） 加工成煤粉，煤粉通过燃烧器送到锅炉的炉 膛中燃烧，放出热能。
能量转换流程（二）
热能转为动能：
在锅炉的水冷壁管中的水，吸收炉膛中的热 量后，变成饱和蒸汽。饱和蒸汽同水形成的 汽水混合物在汽包中分离。饱和蒸汽流经过 热器时，进一步吸收烟气中的热量变成过热 蒸汽，并通过蒸汽管道送到汽轮机中。过热 蒸汽在汽轮机的喷管中，将热能变成动能， 形成高速汽流。
能量转换流程（三）
动能转为机械能： 高速汽流冲动叶轮，产生回转力于轮翼，带
动汽轮机高速转动，动能就转变为机械能。
能量转换流程（四）
机械能转为电能： 发电机在汽轮机的带动下高速旋转，作切割
磁力线运动，从而完成由机械能转化为电能 的过程，电能通过变压器、开关、线路送到 电力系统及用户。
火力发电厂 生产流程
前言
火力发电一般是指利用石油、煤炭和天然气 等燃料燃烧时产生的热能来加热水，使水变 成高温、高压水蒸气，然后再由水蒸气推动 发电机来发电的方式的总称。把锅炉、汽轮 机及其辅助设备按汽水循环过程用管道和附 件连接起来所构成的系统，叫做发电厂的热 力系统。下面简单的介绍一下火力发电厂的 基本工艺流程：
水及蒸汽流程（三）
在汽包中已汽化的蒸汽，进入过热器的管道 中，进一步的吸收热能，变成过热蒸汽，进 入汽机高压缸做功。为了提高热效率，做完 功的水蒸汽通过高排逆止门进入再热器进行 二次加热，然后进入中压缸做功，从中压缸 引出进入对称的低压缸，去推动汽轮发电机 发电。已经作过功的蒸汽流经凝汽器水冷， 成为40度左右的饱和水作为再利用水，周而 复始。
《火力发电厂生产过程》教材.共69页文档
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
பைடு நூலகம்
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
《火力发电厂生产过程》教 材.
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
Thank you
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
பைடு நூலகம்
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
《火力发电厂生产过程》教 材.
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
Thank you
最新最全面的火力发电厂培训教材.
最新最全面的火力发电厂培训教材4×60MW母管制火力发电机组培训教材设备原理篇编写: 陆涛2014年7月10日目录绪论 (10)发电厂的生产过程简介 (10)一、火力发电厂主要设备及其作用 (10)二、火力发电厂主要生产过程 (11)单元一系统分析 (16)课题一锅炉设备及系统 (16)一、锅炉本体部分介绍 (16)1. 锅炉的结构特点 (16)2. 锅炉的技术规范 (16)2.1主要参数................................................. 错误！未定义书签。
2.2锅炉主要承压部件及受热面................................. 错误！未定义书签。
2.3锅炉安全门 (17)二、锅炉汽水系统 (17)1、汽水系统的组成 (17)2、汽水系统及设备的特点和主要技术参数 (17)1. 汽包 (17)2. 水冷壁（上升管） (17)3. 省煤器 (18)4. 过热器 (18)5. 汽水系统的工作流程 (19)三、锅炉燃烧系统 (20)(一)燃烧系统的组成 (20)(二)燃烧系统各设备的特点和主要技术参数 (21)1. 煤粉燃烧器 (21)2. 弯头式水平浓淡燃烧器的工作原理 (21)(三)燃烧的调整 (22)1. 燃烧调节的任务 (22)2. 燃料量与风量的调整 (22)3. 燃烧器配风工况的调整 (22)4. 锅炉运行调整的主要任务： (22)5. 锅炉水位的调整 (22)6. 汽压和汽温的调整 (23)7. 锅炉燃烧的调整 (24)四、锅炉风烟系统 (25)(一) 风烟系统的作用及流程 (25)1. 作用 (25)2. 流程 (25)(二) 风烟系统设备及运行 (26)五、锅炉制粉系统 (27)(一) 制粉系统组成 (27)(二) 制粉系统各设备的特点和主要技术参数 (27)1. 磨煤机 (27)2. 给煤机 (28)3. 粗粉分离器 (28)4. 细粉分离器 (29)5. 给粉机 (29)6. 排粉机 (29)7. 输粉机 (29)8. 锁气器 (30)9. 煤粉管道及其附件 (30)10. 防爆门 (30)(三) 中间储仓式制粉系统的工作原理 (30)(四) 中间储仓式制粉系统的出力调整 (30)六、锅炉辅助系统 (31)1. 锅炉疏水系统 (31)2. 锅炉排污系统 (31)3. 锅炉点火系统 (31)4. 锅炉灰渣系统 (31)5. 锅炉除尘系统——电除尘器 (32)6. LD浓相气力输送泵 (34)7. 烟囱 (35)8. 压缩空气系统 (35)9. 工业冷却水系统 (37)课题二汽轮机设备及系统 (39)一、汽轮机本体介绍 (39)1. 汽轮机基本概念 (39)1.1汽轮机基本工作原理 (39)1.1.1冲动作用原理 (39)1.1.2反动作用原理 (40)1.2汽轮机的级及反动度 (40)1.2.1汽轮机的级 (40)1.2.2级的反动度 (40)1. C60—8.83/0.981型抽汽式汽轮机技术规范 (41)2. 抽汽机组回热抽汽参数(额定工况) (43)3. N60—8.83型冷凝式机组技术规范 (43)4. 凝汽机组回热抽汽参数(额定工况) (45)5. 调节保安系统的主要技术规范 (45)5.1 抽汽式机组调节保安系统的主要技术规范 (45)6. 抽汽式、冷凝式汽轮机辅机技术规范 (47)6.1 凝汽器技术规范 (47)6.2 汽封加热器技术规范 (48)6.3 空气冷却器技术规范 (48)6.4 冷油器设备规范 (48)6.5 主油箱设备规范 (49)6.6 各油泵和排烟风机设备规范 (49)6.7 泵类设备规范 (50)6.8 盘车装置规范 (51)6.9 轴加风机规范： (51)二、汽轮机结构及系统的说明 (51)1. C60—8.83/0.981型抽汽式汽轮机概述 (51)1.1转子、联轴器 (52)1.2喷嘴、隔板、隔板套、叶片 (52)1.3汽封 (53)1.4轴承 (53)1.5前轴承座 (53)1.6汽缸 (53)1.7盘车设备 (54)1.8自动主汽门 (54)1.9调节汽门与凸轮配汽机构 (54)2.热力系统 (54)2.1主热力系统流程 (54)2.2汽封系统 (55)2.3法兰螺栓加热系统 (55)2.4 疏水系统 (55)2.5局部冷却系统 (55)3. N60—8.83型冷凝式汽轮机概述 (56)3.1 N60—8.83型冷凝式汽轮机结构概述及系统的一般说明 (56)3.2 转子 (56)3.2 喷嘴组、隔板、隔板套 (56)3.3 汽缸 (57)3.4 调节汽阀与凸轮配汽机构 (57)3.5热力系统 (58)3.5.1主热力系统流程 (58)3.5.2 回热抽汽系统 (58)4. 调速保安系统概述 (58)4.1 调速系统的工作原理和系统介绍 (58)4.1.1 基本原理 (58)5. 提高自动化水平功能 (62)6. 调速保安系统 (62)6.1 超速保护装置 (62)6.2 危急遮断装置 (62)6.3 电磁保护装置 (62)6.4 调节汽阀危急遮断装置——单向阀 (63)7. 汽轮机组联锁保护 (63)7.1 汽轮机的保护 (63)7.1.1机械液压保护装置 (63)7.1.2 汽轮机主保护——自动停机的条件 (63)7.1.3 汽轮机低油压联锁及低油压保护 (64)7.1.4 抽汽逆止门联锁保护 (64)7.1.5 高压加热器联锁保护 (64)7.1.8 其它附属动力设备联锁保护 (64)一、汽轮机油系统 (65)1. 供油系统的作用: (65)2. 油系统的辅助部件 (66)二、给水回热系统 (66)1. 给水回热系统的工作原理 (66)2. 给水回热系统的布置 (66)3. 回热系统各设备的结构特点和主要技术参数 (66)3.1 低压加热器 (66)3.1.1结构及参数 (66)3.1低压加热器运行维护注意事项 (67)3.2高压加热器 (68)4.1 给水系统 (69)4.1.1 给水泵的作用、结构 (69)4.1.2 给水泵主要技术参数 (70)4.1.3 给水系统相关保护 (71)4.1.3.1高压给水母管低水压联锁 (71)4.1.3.2 给水泵跳闸联锁： (71)4.1.3.3 给水泵保护联锁： (71)3.1.3.4给水泵低油压联锁 (71)4.1.4热工方面保护 (71)4.2 除氧器系统 (72)4.2.1 给水除氧的意义 (72)4.2.2我厂化学监督规定，正常运行时水质控制标准如下表： (73)4.2.2.1正常运行时控制标准 (73)4.2.2.2停、备用机组启动时水汽质量标准 (74)4.2.3 除氧方法和原理 (75)4.2.3.1热力除氧 (75)3.2.3.2化学除氧 (76)4.2.4 除氧器的作用 (77)4.2.3.2除氧器相关保护 (77)(四) 轴封系统 (78)1. 轴封系统的作用和组成 (78)2. 汽封的工作原理 (78)(五) 汽封的结构 (78)(六) 轴封系统的特点和主要参数 (79)(七) 凝汽设备及凝结水系统 (79)1. 凝汽设备的作用及组成 (79)1.1 凝汽器 (79)1.1.1凝汽器的作用 (79)1.1.2凝汽器的基本构造. (79)1.1.3凝汽器的工作过程 (80)1.2抽汽系统——水环真空泵 (80)1.2.1抽汽系统的任务： (80)1.2.2水环式真空泵系统组成 (80)1.2.2工作过程 (80)1.2.3 水环式真空泵的工作原理 (80)1.3凝结水系统的各子系统 (81)1.4 凝结水系统调节与保护 (82)(八) 主蒸汽系统 (87)课题三电气设备及系统...................................... 错误！未定义书签。
火力发电厂培训教材.doc
火力发电厂培训教材4×60MW母管制火力发电机组培训教材设备原理篇编写: 徐伟2005年7月10日目录绪论10发电厂的生产过程简介10一、火力发电厂主要设备及其作用11二、火力发电厂主要生产过程12单元一系统分析16课题一锅炉设备及系统16一、锅炉本体部分介绍171. 锅炉的结构特点172. 锅炉的技术规范172.1主要参数172.2锅炉主要承压部件及受热面182.3锅炉安全门20二、锅炉汽水系统211、汽水系统的组成212、汽水系统及设备的特点和主要技术参数221. 汽包222. 水冷壁（上升管）223. 省煤器234. 过热器235. 汽水系统的工作流程24三、锅炉燃烧系统25(一)燃烧系统的组成25(二)燃烧系统各设备的特点和主要技术参数271. 煤粉燃烧器272. 弯头式水平浓淡燃烧器的工作原理29(三)燃烧的调整301. 燃烧调节的任务302. 燃料量与风量的调整303. 燃烧器配风工况的调整304. 锅炉运行调整的主要任务：315. 锅炉水位的调整316. 汽压和汽温的调整327. 锅炉燃烧的调整33四、锅炉风烟系统34(一) 风烟系统的作用及流程341. 作用342. 流程35(二) 风烟系统设备及运行35五、锅炉制粉系统39(一) 制粉系统组成39(二) 制粉系统各设备的特点和主要技术参数391. 磨煤机392. 给煤机403. 粗粉分离器414. 细粉分离器415. 给粉机416. 排粉机427. 输粉机438. 锁气器449. 煤粉管道及其附件4410. 防爆门44(三) 中间储仓式制粉系统的工作原理44(四) 中间储仓式制粉系统的出力调整45六、锅炉辅助系统451. 锅炉疏水系统452. 锅炉排污系统463. 锅炉点火系统464. 锅炉灰渣系统465. 锅炉除尘系统——电除尘器486. LD浓相气力输送泵517. 烟囱538. 压缩空气系统539. 工业冷却水系统54课题二汽轮机设备及系统55一、汽轮机本体介绍551. 汽轮机基本概念551.1汽轮机基本工作原理551.1.1冲动作用原理561.1.2反动作用原理561.2汽轮机的级及反动度561.2.1汽轮机的级561.2.2级的反动度571. C60—8.83/0.981型抽汽式汽轮机技术规范572. 抽汽机组回热抽汽参数(额定工况) 593. N60—8.83型冷凝式机组技术规范594. 凝汽机组回热抽汽参数(额定工况) 605. 调节保安系统的主要技术规范605.1 抽汽式机组调节保安系统的主要技术规范 606. 抽汽式、冷凝式汽轮机辅机技术规范626.1 凝汽器技术规范626.2 汽封加热器技术规范626.3 空气冷却器技术规范636.4 冷油器设备规范636.5 主油箱设备规范636.6 各油泵和排烟风机设备规范 636.7 泵类设备规范 646.8 盘车装置规范 646.9 轴加风机规范：65二、汽轮机结构及系统的说明651. C60—8.83/0.981型抽汽式汽轮机概述651.1转子、联轴器661.2喷嘴、隔板、隔板套、叶片661.3汽封671.4轴承671.5前轴承座671.6汽缸671.7盘车设备681.8自动主汽门681.9调节汽门与凸轮配汽机构692.热力系统692.1主热力系统流程692.2汽封系统692.3法兰螺栓加热系统702.4 疏水系统 702.5局部冷却系统703. N60—8.83型冷凝式汽轮机概述713.1 N60—8.83型冷凝式汽轮机结构概述及系统的一般说明71 3.2 转子 713.2 喷嘴组、隔板、隔板套 723.3 汽缸 723.4 调节汽阀与凸轮配汽机构733.5热力系统733.5.1主热力系统流程733.5.2 回热抽汽系统734. 调速保安系统概述744.1 调速系统的工作原理和系统介绍 744.1.1 基本原理745. 提高自动化水平功能796. 调速保安系统796.1 超速保护装置 796.2 危急遮断装置 806.3 电磁保护装置 806.4 调节汽阀危急遮断装置——单向阀807. 汽轮机组联锁保护817.1 汽轮机的保护 817.1.1机械液压保护装置817.1.2 汽轮机主保护——自动停机的条件817.1.3 汽轮机低油压联锁及低油压保护827.1.4 抽汽逆止门联锁保护827.1.5 高压加热器联锁保护827.1.8 其它附属动力设备联锁保护83一、汽轮机油系统831. 供油系统的作用: 832. 油系统的辅助部件85二、给水回热系统851. 给水回热系统的工作原理852. 给水回热系统的布置853. 回热系统各设备的结构特点和主要技术参数863.1 低压加热器863.1.1结构及参数863.1低压加热器运行维护注意事项863.2高压加热器884.1 给水系统 894.1.1 给水泵的作用、结构894.1.2 给水泵主要技术参数904.1.3 给水系统相关保护914.1.3.1高压给水母管低水压联锁914.1.3.2 给水泵跳闸联锁：914.1.3.3 给水泵保护联锁：913.1.3.4给水泵低油压联锁924.1.4热工方面保护924.2 除氧器系统924.2.1 给水除氧的意义934.2.2我厂化学监督规定，正常运行时水质控制标准如下表：93 4.2.2.1正常运行时控制标准934.2.2.2停、备用机组启动时水汽质量标准944.2.3 除氧方法和原理954.2.3.1热力除氧963.2.3.2化学除氧974.2.4 除氧器的作用984.2.3.2除氧器相关保护98(四) 轴封系统991. 轴封系统的作用和组成992. 汽封的工作原理99(五) 汽封的结构100(六) 轴封系统的特点和主要参数100(七) 凝汽设备及凝结水系统1011. 凝汽设备的作用及组成1011.1 凝汽器1011.1.1凝汽器的作用1011.1.2凝汽器的基本构造. 1011.1.3凝汽器的工作过程1021.2抽汽系统——水环真空泵1021.2.1抽汽系统的任务：1021.2.2水环式真空泵系统组成1021.2.2工作过程1031.2.3 水环式真空泵的工作原理1031.3凝结水系统的各子系统1041.4 凝结水系统调节与保护104(八) 主蒸汽系统105课题三电气设备及系统106一、电力系统概述1061. 发电厂、变电站及电力系统1062. 电力系统与电力网1063. 电力生产的特点1074. 电力系统的运行要求1075. 电力安全生产1076. 变电站1087. 发电厂、变电站电气设备概述1097.1 主要电气设备 1097.2二次设备111二、电气接线和装置1111. 电气接线1122. 配电装置1123. 电气设备的主要参数1124. 电力网和用电设备的额定电压113(一) 发电机的结构特点1161. 发电机概述1161.1发电机规范1161.2 发电机永磁机规范 1171.3 发电机交流励磁机规范 1172. 发电机结构1182.1 定子 118(二) 变压器1191. 变压器的结构特点1191.1 主变、高备变、高厂变设备技术规范 1201.2 各厂用变设备规范 1202. 变压器的作用及基本原理1212.1 作用 1212.2 变压器的基本原理：1212.3 变压器分类1222.4 变压器的基本结构 1222.4.1铁芯1222.4.2 绕组1222.4.3 油箱及变压器油1232.4.4 其他附件1232.4.4.1 油枕(储油柜) 1232.4.4.2 气体继电器1232.4.4.3安全气道——压力释放阀（防爆门）124 2.4.4.4 绝缘套管1242.4.4.5温差滤过器——净油器1242.4.4.6 调压装置—无励磁调压分接开关1242.4.5 变压器的铭牌数据1242.4.5.1 型号1242.4.5.2 变压器的主要技术规范125三、电气主接线系统1261、电气主接线的基本要求：1262、电气主接线的作用及基本类型1272.1主接线的作用1272.2主接线的基本类型1273、本机组主接线系统及厂用电系统概述1281. 110KV系统1282. 10KV系统 1283. 6KV系统1294. 400V系统1294.3 化水系统 1294.4 除尘系统 1294.5 输煤系统 1304.6 除灰系统 130四、发电机励磁系统130五、发电机同期系统134㈠同期系统的作用134(二) 同期系统的工作原理1351、合闸部分1352、调频部分1363、调压部分1364、电源部分137六、电力系统其他知识介绍1371. 电力系统中性点1372. 电力系统短路及计算1373. 开关电器1384. 母线、绝缘子、电力电缆1395. 配电装置1406. 保护接地1407. 过电压及过电压保护设备1418. 操作电源1429. 测量监察回路14310. 控制回路14411. 信号回路14412. 同期回路14513. 二次回路接线图146课题四仿真机系统原理简介147四、4×60MW母管全范围仿真系统总体原则151五、本仿真机的总体目标151六、本仿真机仿真对象概况1521. 电气系统1522. 锅炉系统1533. 汽机系统1534. 热控系统153绪论发电厂的生产过程简介发电厂是把其它形式的能量(如燃料的化学能、水能、风能、原子能等一次能源)转换为电能的特殊工厂。
火力发电厂的生产过程及其组成教材课程
2020/7/19
6
2020/7/19
图3-2 燃烧系统流程图
1-输煤皮 带
2-媒斗 3-磨煤机 4-排粉机 5-送风机 6-空器预
热器 7-锅炉 8-除尘器 9-引风机 10-灰渣
泵
7
2020/7/19
图3-2 燃烧系统流程图
8
二、汽水系统
汽水系统(热力系统):产生蒸汽推动汽轮 机做功，把热能转换为机械能。是火电厂 动力部分的核心。
2020/7/19
28
北仑发电厂 位于浙江宁波市北仑区新矸镇，厂区紧靠杭 州湾口外金塘水道南岸。冷却水及冲灰水采用海水， 锅炉补给水采用淡水，由附近两水库供给
2020/7/19
29
3 热、电负荷
大容量凝汽式电厂，应尽可能兴建在燃 料基地。
热电厂必须建在负荷中心。为保证供热， 减少热力网的热量损失，送热距离不应 超过6km 。
38
德国尼德奥森发电厂
2020/7/19
39
思考题
火电厂主要生产系统的组成及其任务
2020/7/19
40
本章结束！
2020/7/19
23
邢台火电厂
2020/7/19
24
香港青山发电厂 全厂装机 8台，总容量411万kW，电厂建有 可供两艘14万吨煤轮停靠的码头，储煤场可 储煤100万吨。
2020/7/19
25
日本松浦火力发电厂 电厂装机4台，总容量340万kW。设有10万吨级泊位 两个，5000吨级和2000吨级泊位各两个。
泵 8-凝结水
泵 9-低压加
热器 10-除氧器 11-给水泵 12-高压加
热器 13-水处理
设备
10
2020/7/19
火电厂培训教程
火力发电厂培训教材4×60MW母管制火力发电机组培训教材设备原理篇编写: 徐伟2005年7月10日目录绪论 (10)发电厂的生产过程简介 (10)一、火力发电厂主要设备及其作用 (11)二、火力发电厂主要生产过程 (12)单元一系统分析 (16)课题一锅炉设备及系统 (16)一、锅炉本体部分介绍 (17)1.锅炉的结构特点 (17)2.锅炉的技术规范 (17)2.1主要参数 (17)2.2锅炉主要承压部件及受热面 (18)2.3锅炉安全门 (20)二、锅炉汽水系统 (21)1、汽水系统的组成 (21)2、汽水系统及设备的特点和主要技术参数 (21)1.汽包 (21)2.水冷壁（上升管） (22)3.省煤器 (22)4.过热器 (23)5.汽水系统的工作流程 (24)三、锅炉燃烧系统 (25)(一)燃烧系统的组成 (25)(二)燃烧系统各设备的特点和主要技术参数 (27)1.煤粉燃烧器 (27)2.弯头式水平浓淡燃烧器的工作原理 (29)(三)燃烧的调整 (29)1.燃烧调节的任务 (29)2.燃料量与风量的调整 (30)3.燃烧器配风工况的调整 (30)4.锅炉运行调整的主要任务： (30)5.锅炉水位的调整 (31)6.汽压和汽温的调整 (32)7.锅炉燃烧的调整 (33)四、锅炉风烟系统 (34)(一)风烟系统的作用及流程 (34)1.作用 (34)2.流程 (34)(二)风烟系统设备及运行 (35)五、锅炉制粉系统 (39)(一)制粉系统组成 (39)(二)制粉系统各设备的特点和主要技术参数 (39)1.磨煤机 (39)2.给煤机 (40)3.粗粉分离器 (41)4.细粉分离器 (41)5.给粉机 (41)6.排粉机 (42)7.输粉机 (43)8.锁气器 (44)9.煤粉管道及其附件 (44)10.防爆门 (44)(三)中间储仓式制粉系统的工作原理 (44)(四)中间储仓式制粉系统的出力调整 (45)六、锅炉辅助系统 (45)1.锅炉疏水系统 (45)2.锅炉排污系统 (45)3.锅炉点火系统 (46)4.锅炉灰渣系统 (46)5.锅炉除尘系统——电除尘器 (48)6.LD浓相气力输送泵 (51)7.烟囱 (52)8.压缩空气系统 (53)9.工业冷却水系统 (54)课题二汽轮机设备及系统 (55)一、汽轮机本体介绍 (55)1.汽轮机基本概念 (55)1.1汽轮机基本工作原理 (55)1.1.1冲动作用原理 (56)1.1.2反动作用原理 (56)1.2汽轮机的级及反动度 (56)1.2.1汽轮机的级 (56)1.2.2级的反动度 (57)1.C60—8.83/0.981型抽汽式汽轮机技术规范 (57)2.抽汽机组回热抽汽参数(额定工况) (59)3.N60—8.83型冷凝式机组技术规范 (59)4.凝汽机组回热抽汽参数(额定工况) (60)5.调节保安系统的主要技术规范 (60)5.1 抽汽式机组调节保安系统的主要技术规范 (60)6.抽汽式、冷凝式汽轮机辅机技术规范 (62)6.1 凝汽器技术规范 (62)6.2 汽封加热器技术规范 (62)6.3 空气冷却器技术规范 (63)6.4 冷油器设备规范 (63)6.5 主油箱设备规范 (63)6.6 各油泵和排烟风机设备规范 (63)6.7 泵类设备规范 (64)6.8 盘车装置规范 (64)6.9 轴加风机规范： (65)二、汽轮机结构及系统的说明 (65)1. C60—8.83/0.981型抽汽式汽轮机概述 (65)1.1转子、联轴器 (66)1.2喷嘴、隔板、隔板套、叶片 (66)1.3汽封 (67)1.4轴承 (67)1.5前轴承座 (67)1.6汽缸 (67)1.7盘车设备 (68)1.8自动主汽门 (68)1.9调节汽门与凸轮配汽机构 (69)2.热力系统 (69)2.1主热力系统流程 (69)2.2汽封系统 (69)2.3法兰螺栓加热系统 (70)2.4 疏水系统 (70)2.5局部冷却系统 (70)3. N60—8.83型冷凝式汽轮机概述 (71)3.1 N60—8.83型冷凝式汽轮机结构概述及系统的一般说明 (71)3.2 转子 (71)3.2 喷嘴组、隔板、隔板套 (72)3.3 汽缸 (72)3.4 调节汽阀与凸轮配汽机构 (73)3.5热力系统 (73)3.5.1主热力系统流程 (73)3.5.2 回热抽汽系统 (73)4.调速保安系统概述 (74)4.1 调速系统的工作原理和系统介绍 (74)4.1.1 基本原理 (74)5. 提高自动化水平功能 (79)6. 调速保安系统 (79)6.1 超速保护装置 (79)6.2 危急遮断装置 (80)6.3 电磁保护装置 (80)6.4 调节汽阀危急遮断装置——单向阀 (80)7. 汽轮机组联锁保护 (81)7.1 汽轮机的保护 (81)7.1.1机械液压保护装置 (81)7.1.2 汽轮机主保护——自动停机的条件 (81)7.1.3 汽轮机低油压联锁及低油压保护 (82)7.1.4 抽汽逆止门联锁保护 (82)7.1.5 高压加热器联锁保护 (82)7.1.8 其它附属动力设备联锁保护 (83)一、汽轮机油系统 (83)1.供油系统的作用: (83)2.油系统的辅助部件 (85)二、给水回热系统 (85)1.给水回热系统的工作原理 (85)2.给水回热系统的布置 (85)3.回热系统各设备的结构特点和主要技术参数 (86)3.1低压加热器 (86)3.1.1结构及参数 (86)3.1低压加热器运行维护注意事项 (86)3.2高压加热器 (88)4.1 给水系统 (89)4.1.1 给水泵的作用、结构 (89)4.1.2 给水泵主要技术参数 (90)4.1.3 给水系统相关保护 (91)4.1.3.1高压给水母管低水压联锁 (91)4.1.3.2 给水泵跳闸联锁： (91)4.1.3.3 给水泵保护联锁： (91)3.1.3.4给水泵低油压联锁 (92)4.1.4热工方面保护 (92)4.2除氧器系统 (92)4.2.1 给水除氧的意义 (93)4.2.2我厂化学监督规定，正常运行时水质控制标准如下表： (93)4.2.2.1正常运行时控制标准 (93)4.2.2.2停、备用机组启动时水汽质量标准 (94)4.2.3 除氧方法和原理 (95)4.2.3.1热力除氧 (96)3.2.3.2化学除氧 (97)4.2.4 除氧器的作用 (98)4.2.3.2除氧器相关保护 (98)(四)轴封系统 (99)1.轴封系统的作用和组成 (99)2.汽封的工作原理 (99)(五)汽封的结构 (100)(六)轴封系统的特点和主要参数 (100)(七)凝汽设备及凝结水系统 (101)1.凝汽设备的作用及组成 (101)1.1 凝汽器 (101)1.1.1凝汽器的作用 (101)1.1.2凝汽器的基本构造. (101)1.1.3凝汽器的工作过程 (102)1.2抽汽系统——水环真空泵 (102)1.2.1抽汽系统的任务： (102)1.2.2水环式真空泵系统组成 (102)1.2.2工作过程 (103)1.2.3 水环式真空泵的工作原理 (103)1.3凝结水系统的各子系统 (104)1.4凝结水系统调节与保护 (104)(八)主蒸汽系统 (105)课题三电气设备及系统 (106)一、电力系统概述 (106)1.发电厂、变电站及电力系统 (106)2.电力系统与电力网 (106)3.电力生产的特点 (107)4. 电力系统的运行要求 (107)5. 电力安全生产 (107)。
火力发电厂生产过程培训教材课件
过程中的安全。
安全制度建设
建立健全各项安全管理制度和 操作规程，明确各级人员的安 全职责。
安全培训与教育
定期开安全培训和教育工作 ，提高员工的安全意识和技能 水平。
安全检查与隐患排查
定期进行安全检查和隐患排查 ，及时发现和整改存在的安全
隐患。
火力发电厂的环保措施
废气治理
采用高效除尘、脱硫、 脱硝等环保技术，降低 烟气中的污染物排放。
火力发电厂的生产流程
01
02
03
燃料的燃烧
煤、石油、天然气等燃料 在锅炉中燃烧，产生高温 高压蒸汽。
蒸汽的发电
高温高压蒸汽通过汽轮机 驱动发电机发电。
冷凝与循环
蒸汽经过冷凝器凝结成水 ，再通过给水泵和锅炉进 行循环利用。
火力发电厂的重要性
提供稳定可靠的电力
推动科技进步
火力发电厂作为大规模、集中化的能 源转换工厂，能够提供稳定可靠的电 力供应，保障国家能源安全。
详细描述
电气系统的流程包括发电机、励磁机、变压器和输电线。发电机将汽轮机的机械 能转化为电能，励磁机提供磁场，使发电机产生交流电。变压器将电压升高或降 低以满足输电需求，输电线将电能传输到电网。
04
CHAPTER
火力发电厂的安全与环保
火力发电厂的安全管理
安全管理原则
遵循“安全第一，预防为主” 的原则，确保火力发电厂生产
锅炉需要定期进行维护和保养，以确保 其正常运行和安全性。
燃料在炉膛内燃烧，释放出化学能，加 热锅炉内的水，使其转化为蒸汽。
详细描述
锅炉由炉膛、燃烧器、省煤器、空气预 热器等部分组成。
汽轮机设备
总结词：汽轮机是将蒸汽 的热能转化为机械能的设 备，是火力发电厂的重要 生产设备之一。
安全制度建设
建立健全各项安全管理制度和 操作规程，明确各级人员的安 全职责。
安全培训与教育
定期开安全培训和教育工作 ，提高员工的安全意识和技能 水平。
安全检查与隐患排查
定期进行安全检查和隐患排查 ，及时发现和整改存在的安全
隐患。
火力发电厂的环保措施
废气治理
采用高效除尘、脱硫、 脱硝等环保技术，降低 烟气中的污染物排放。
火力发电厂的生产流程
01
02
03
燃料的燃烧
煤、石油、天然气等燃料 在锅炉中燃烧，产生高温 高压蒸汽。
蒸汽的发电
高温高压蒸汽通过汽轮机 驱动发电机发电。
冷凝与循环
蒸汽经过冷凝器凝结成水 ，再通过给水泵和锅炉进 行循环利用。
火力发电厂的重要性
提供稳定可靠的电力
推动科技进步
火力发电厂作为大规模、集中化的能 源转换工厂，能够提供稳定可靠的电 力供应，保障国家能源安全。
详细描述
电气系统的流程包括发电机、励磁机、变压器和输电线。发电机将汽轮机的机械 能转化为电能，励磁机提供磁场，使发电机产生交流电。变压器将电压升高或降 低以满足输电需求，输电线将电能传输到电网。
04
CHAPTER
火力发电厂的安全与环保
火力发电厂的安全管理
安全管理原则
遵循“安全第一，预防为主” 的原则，确保火力发电厂生产
锅炉需要定期进行维护和保养，以确保 其正常运行和安全性。
燃料在炉膛内燃烧，释放出化学能，加 热锅炉内的水，使其转化为蒸汽。
详细描述
锅炉由炉膛、燃烧器、省煤器、空气预 热器等部分组成。
汽轮机设备
总结词：汽轮机是将蒸汽 的热能转化为机械能的设 备，是火力发电厂的重要 生产设备之一。
火力发电厂培训资料PPT火力发电厂生产基本过程
备品备件管理
01
建立备品备件管理制度，明确备品备件的采购、验收、存储、领用和 报废等流程。
02
根据设备维护和检修需求，合理制定备品备件采购计划，确保备品备 件供应及时、质量可靠。
03
加强备品备件库存管理，采用先进的库存管理方法和技术手段，降低 库存成本和资金占用。
04
建立备品备件使用档案，记录备品备件使用情况、更换原因和维修情 况等信息，为备品备件管理和采购提供依据。
生产运行安全与风险管理
安全管理制度
建立健全的安全管理制度，包括安全 生产责任制、安全检查制度等。
危险源辨识与风险评估
对发电厂的危险源进行辨识和评估， 制定相应的防范措施。
应急预案与演练
制定针对各种突发事件的应急预案， 定期进行演练，提高应急处置能力。
事故报告与调查处理
对发生的事故进行及时报告和调查处 理，总结经验教训，防止类似事故再 次发生。
设备检修与改造管理
制定设备检修计划，根据设备 运行情况和检修周期，合理安
排检修时间和项目。
加强设备定期检修，对重要设 备和关键部位进行全面检查和 测试，确保设备性能和安全。
推进设备技术改造和升级，采 用新技术、新工艺和新材料， 提高设备效率和可靠性。
建立设备检修与改造档案，记 录设备检修情况、改造内容、 技术参数等信息，为设备管理 和维修提供依据。
调峰电源
部分火力发电厂具备快速 响应负荷变化的能力，可 作为调峰电源使用。
备用电源
在电力系统中，火力发电 厂还承担着备用电源的角 色，确保在紧急情况下能 够迅速恢复供电。
PART 02
火力发电厂的生产流程
燃料燃烧系统
燃料供应
将煤、油或天然气等燃料通过运 输系统送至锅炉燃烧室。
火力发电厂的生产过程培训
• 背压式汽轮机不需要凝气设备，当然也就 没有回热系统；也就没有冷却水塔。
• 背压式汽轮机总的理想比焓降比较小，为 提高变工况时的效率，一般都采用喷管调 节。
2020/10/27
3.发电机
• 在发电厂中，同步发电机是将机械能转 变成电能的唯一电气设备。将一次能源（ 水力、煤、油、风力、原子能等）转换为 二次能源的设备。
2020/10/27
•电厂工人“责任大”，电厂工人“有力量 ”
• 我们怎么就责任大？我们怎么就有力量？ • 我们将要安装一台6000KW的发电机组。
• 50%的负荷，全天时间，电价，全天电产值 • 3000KW × 24h × 0.8 = 57600元 • 50%的负荷蒸汽量，全天时间，蒸汽单价，全天汽产值 • 3000 ×0.015T × 24h × 100 = 108000元
2020/10/27
•？ C 燃烧 CO2 32866KJ
燃烧
C CO 9270KJ H 燃烧 H2O 120370KJ
燃烧
S SO2 9100KJ
2020/10/27
煤质指标
• 水分（M），水分是煤中的不可燃成分，其来源 有三种，即外部水分、内部水分和化合水分。
• 灰分（A），灰分是指煤完全燃烧后其中矿物质 的固体残余物。
2020/10/27
1.锅炉
• 锅炉是火力发电厂中主要设备之一。它的 作用是使燃料在炉膛中燃烧放热，并将热 量传给工质，以产生一定压力和温度的蒸 汽，供汽轮发电机组发电。
• 由炉膛、烟道、汽水系统（其中包括受热 面、汽包、联箱和连接管道）以及炉墙和 构架等部分组成的整体，称为“锅炉本体”。
2020/10/27
2020/10/27
凝汽式火电厂生产过程示意图
• 背压式汽轮机总的理想比焓降比较小，为 提高变工况时的效率，一般都采用喷管调 节。
2020/10/27
3.发电机
• 在发电厂中，同步发电机是将机械能转 变成电能的唯一电气设备。将一次能源（ 水力、煤、油、风力、原子能等）转换为 二次能源的设备。
2020/10/27
•电厂工人“责任大”，电厂工人“有力量 ”
• 我们怎么就责任大？我们怎么就有力量？ • 我们将要安装一台6000KW的发电机组。
• 50%的负荷，全天时间，电价，全天电产值 • 3000KW × 24h × 0.8 = 57600元 • 50%的负荷蒸汽量，全天时间，蒸汽单价，全天汽产值 • 3000 ×0.015T × 24h × 100 = 108000元
2020/10/27
•？ C 燃烧 CO2 32866KJ
燃烧
C CO 9270KJ H 燃烧 H2O 120370KJ
燃烧
S SO2 9100KJ
2020/10/27
煤质指标
• 水分（M），水分是煤中的不可燃成分，其来源 有三种，即外部水分、内部水分和化合水分。
• 灰分（A），灰分是指煤完全燃烧后其中矿物质 的固体残余物。
2020/10/27
1.锅炉
• 锅炉是火力发电厂中主要设备之一。它的 作用是使燃料在炉膛中燃烧放热，并将热 量传给工质，以产生一定压力和温度的蒸 汽，供汽轮发电机组发电。
• 由炉膛、烟道、汽水系统（其中包括受热 面、汽包、联箱和连接管道）以及炉墙和 构架等部分组成的整体，称为“锅炉本体”。
2020/10/27
2020/10/27
凝汽式火电厂生产过程示意图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、管道效率：为汽轮机组耗热量与锅炉热
负荷之比。
p＝
Q Q
0 b
工质在管道中流动时既有节流损失又有
散热损失，其中节流损失放在汽轮机相对 内效率中考虑，而把散热损失放在管道效 率中考虑，因此管道效率反映的是管道保 温的完善程度。现代发电厂的管道效率可 达99％左右。
3、汽轮机内效率：汽轮机中蒸汽的实际焓 降与理想焓降之比。
发电厂生产过程
原煤斗中的煤经过给煤机均匀地进入
磨煤机中磨制，送风机把冷空气送进空气
预热器加热成热空气后，
一部分作为二次风经燃烧器喷入炉膛，另 一部分作为干燥剂送入磨煤机对煤进行干 燥，同时携带着磨成的煤粉离开磨煤机进 入粗粉分离器。
发电厂生产过程
粗粉分离器把不合格的过粗煤粉分离出来， 经回粉管又返回到磨煤机重新磨制合格的 煤粉由干燥剂携带被排粉机送入一次风管， 并通过燃烧器喷入炉膛燃烧．
4、汽轮机的机械效率：为汽轮机轴功率与 其内功率之比。
m＝
Pax Pi
现代大型汽轮机的机械效率大于99%。
5、发电机效率：为发电机输出的电功率与 轴功率之比。
g＝
Pe Pax
发电机损失包括机械方面的轴承摩擦损
失、通风耗功和电气方面的铜损（由于线 圈具有电阻而发热）、铁损（由于激磁铁 芯产生涡流而发热）。
h0 hca h0 h' fw
h0 hc1 KWh相当于 3600 KJ的热量。
朗肯循环效率和汽轮机相对内效率分别反映 的是理想冷源损失和附加冷源损失的大小，通 常将这两项损失之和称为冷源损失。因此，汽 轮机的绝对内效率反映了机组冷源损失的大小， 其值为35%～49%。
非计划停运系数UOF 统计期间小时 100%
等效可用系数EAF
可用小时 降低出力等效停运小时 统计期间小时
100%
非计划停用次数。
第一部分 发电厂生产过程
发电厂生产过程
热力发电厂的类型
化石燃料发电厂、原子能发电厂、新能源(地热、太阳能 等)发电厂等。
凝汽式发电厂、热电厂。
内燃机发电厂、汽轮机发电厂、燃气轮机发电厂、燃 气—蒸汽联合装置发电厂。
热量法是以热力学第一定律为基础， 以研究燃料燃烧热量的被利用程度对 电厂热经济性影响的评价方法。
可通过热效率指标来反映的。 直观、易于理解、计算方便、应用广
泛。
做功能力法分析
供给的可用能=有效利用的可用能+用损
有效利用的可用能
ex 供给的可用能 100%
e ein eq wi eout Tambs
当经济发展过程中基本上保持原来结构和原有技术水平时， 代能里弹性系数接近于1或等于1；
当产业结构和产品结构向节能型方向发展，使得单位产值 电耗降低时，电力弹性系数就会小于1。
电力系统的可靠性指标
机组可用系数AF
可用小时 统计期间小时 100%
运行小时 备用小时 统计期间小时
100%
非计划停运小时
二次能源：一次能源经过加过、转化生成的能源称 为二次能源。 电能是优质的二次能源。
电力工业在国民经济中的作用
电力弹性系数：指电力工业的年增长速度 与国民经济总产值年增长速度的比值。
当经济发展过程中高电耗的重工业和基础工业的比重增大 时，电力总消费量增长率会不断增大，电力弹性系数呈现 大于1的趋向；
汽轮机设备结构
汽轮机设备结构
转动部分：主轴、叶轮、动叶片、联轴器
及装在轴上的其他部件；
静止部分：包括汽缸、隔板、喷嘴、进排
汽管、抽汽管道及装在汽缸上
的其他部件。
汽轮机外观结构
汽轮机转子结构
第二部分 发电厂的热经济性
一、发电厂热经济性的分析方法：
1、热量法 2、做功能力法
热量法
中低压(3.43MPa及以下)电厂，高压(8.83MPa)电厂，超 高压(12.75MPa)电厂，亚临界压力(16.18MPa)电厂和超 临界压力(23.54MPa)电厂。
坑口(路口、港口)发电厂、负荷中心发电厂。 基本负荷发电厂、中间负荷(腰荷)发电厂、调峰发电厂。 非单元机组发电厂、单元机组发电厂。
汽轮机相对内ri＝效PP率it 反＝映hh0汽0 轮hh机cca 内部结构
的完善程度，现代大型汽轮机相对内效 率为87%～90%。
汽轮机绝对内效率（又称为实际循环热效率） 为汽轮机组的实际内功率与汽轮机组的热耗量 之比。
若忽略水泵耗功，则汽轮机组的绝对内效率：
i
3600Pi Q0
h0 hc h0 h' fw
循环热效率：等于理想循环做功量 与循环吸热量之比。
＝
t
wt q1
＝
q1－q 2 q1
＝1－
q2 q1
＝1－
T2av T1av
三、凝汽式发电厂各种热损失和效率
1、锅炉效率：锅炉设备的输出的被有效利用 的热量（锅炉热负荷）与输入热量（燃料在 锅炉中完全燃烧时的放热量）之比。
b＝
Qb BQnet
锅炉设备中的热损失主要有：排烟热损失、 散热损失、化学未完全燃烧损失、机械未完 全燃烧损失、排污热损失、灰渣物理热损失 等。
区域性发电厂、企业自备发电厂、移动式(如列车)发电厂、 未并入电网的孤立发电厂。
发电厂生产过程现场介绍
火电厂运行集控室
能量转变
燃料
化学能
锅炉设备
电能
发电机 设备
热能 机械能
汽轮机 设备
介质的流程与转变
水 加热 汽 凝结 水
加热
煤 磨煤 煤粉 燃烧 灰、渣 冷空气 加热 热空气 燃烧 烟气
发电厂生产过程介绍
安徽省电力公司培训中心 安徽电气工程职业技术学院
何鹏
前言
电力工业在国民经济中的作用
能源：是泛指人类利用自然界能量资源的总称。
一次能源：是指以原始状态存在于自然界中、不需 要经过加工或转换过程就可直接供热、光或动力的 能源。如石油、煤炭、天然气、水力、原子能、风 能、地热能、海洋能等。
eq
wmax
qc
q1
Tamb T1
二、朗肯循环和循环热效率
朗肯循环的组成：蒸汽锅炉、汽轮机、给水泵和 冷凝器。
蒸汽动力装置的工作循环可以理想化为由两个可 逆定压过程和两个可逆绝热过程组成的理想循环。
0-1—定压吸热过程，
1-2—绝热膨胀过程，
2-3—定压放热过程，
3-4—绝热加压过程。
纯凝汽式发电厂：按朗肯循环工作， 进入汽轮机的蒸汽膨胀做功后全部 进入凝汽器的发电厂称为纯凝汽式 发电厂。
