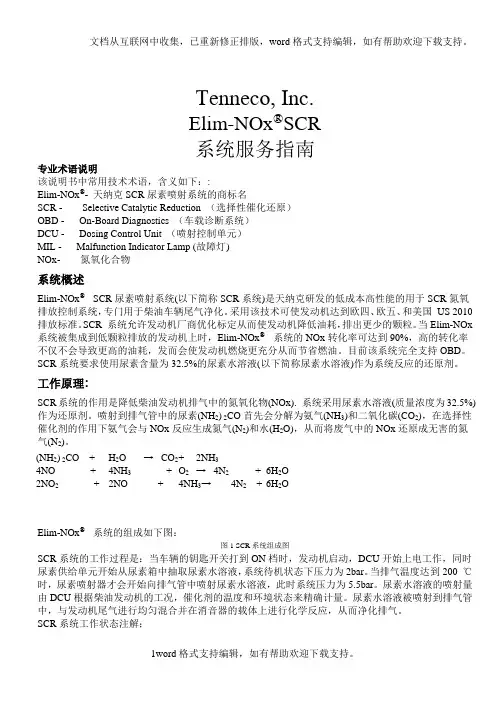

Tenneco, Inc.Elim-NOx®SCR系统服务指南专业术语说明该说明书中常用技术术语,含义如下::Elim-NOx®- 天纳克SCR尿素喷射系统的商标名SCR - Selective Catalytic Reduction (选择性催化还原)OBD - On-Board Diagnostics (车载诊断系统)DCU - Dosing Control Unit (喷射控制单元)MIL - Malfunction Indicator Lamp (故障灯)NOx- 氮氧化合物系统概述Elim-NOx® SCR尿素喷射系统(以下简称SCR系统)是天纳克研发的低成本高性能的用于SCR氮氧排放控制系统,专门用于柴油车辆尾气净化。
采用该技术可使发动机达到欧四、欧五、和美国US 2010排放标准。
SCR 系统允许发动机厂商优化标定从而使发动机降低油耗,排出更少的颗粒。
当Elim-NOx 系统被集成到低颗粒排放的发动机上时,Elim-NOx® 系统的NOx转化率可达到90%,高的转化率不仅不会导致更高的油耗,发而会使发动机燃烧更充分从而节省燃油。
目前该系统完全支持OBD。
SCR系统要求使用尿素含量为32.5%的尿素水溶液(以下简称尿素水溶液)作为系统反应的还原剂。
工作原理:SCR系统的作用是降低柴油发动机排气中的氮氧化物(NOx). 系统采用尿素水溶液(质量浓度为32.5%)作为还原剂。
喷射到排气管中的尿素(NH2) 2CO首先会分解为氨气(NH3)和二氧化碳(CO2),在选择性催化剂的作用下氨气会与NOx反应生成氮气(N2)和水(H2O),从而将废气中的NOx还原成无害的氮气(N2)。
(NH2) 2CO + H2O → CO2+2NH34NO + 4NH3+ O2 → 4N2 + 6H2O2NO2+ 2NO + 4NH3→ 4N2 + 6H2OElim-NOx® 系统的组成如下图:图1 SCR系统组成图SCR系统的工作过程是:当车辆的钥匙开关打到ON档时,发动机启动,DCU开始上电工作,同时尿素供给单元开始从尿素箱中抽取尿素水溶液,系统待机状态下压力为2bar。

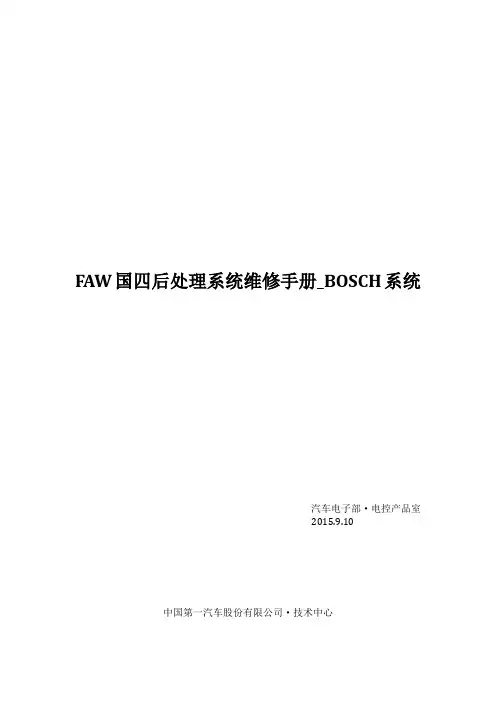

FAW国四后处理系统维修手册_BOSCH系统汽车电子部·电控产品室 2015.9.10中国第一汽车股份有限公司·技术中心版本记录目录1 概述 (1)1.1排放与法规 (1)1.2 SCR概述 (1)1.2.1 SCR原理 (1)1.2.2 尿素溶液要求 (2)1.3 OBD系统介绍 (2)1.3.1 MIL灯 (2)1.3.2 OBD诊断口 (3)1.3.3 扭矩限制器 (4)1.3.4 关于OBD常见问题 (5)2 BOSCH SCR系统构成与工作原理 (6)2.1 BOSCH DeNO X2.2系统 (6)2.1.1 系统构成 (6)2.1.2 工作过程 (7)2.2尿素泵 (7)2.2.1 尿素泵结构 (7)2.2.2 故障形式 (9)2.3尿素箱 (10)2.3.1 尿素箱结构 (10)2.3.2 故障形式 (10)2.4尿素喷嘴 (11)2.4.1 尿素喷嘴结构 (11)2.4.2 故障形式 (11)2.5后处理系统传感器 (11)2.5.1 NO X传感器 (11)2.5.2 排气温度传感器 (13)2.5.3 环境温度传感器 (14)2.5.4 尿素液位温度传感器 (15)2.6后处理加热系统 (18)2.6.1 系统构成与工作过程 (18)2.6.2 相关部件参数 (20)2.6.3 故障形式 (20)3 常见故障与诊断 (21)3.1电控故障排查概述 (21)3.1.1 前期准备 (21)3.1.2 故障排查步骤 (21)3.2常用诊断工具 (21)3.2.1 诊断仪 (21)3.2.2 万用表 (23)3.3疑难故障 (24)3.3.1 排放超5、7[g/(KW.h)] (24)3.3.2 MIL灯时亮时不亮 (24)3.4典型案例 (25)3.4.1 案例1——不消耗尿素、动力不足 (25)3.4.2 案例2——不消耗尿素、动力不足 (25)3.4.3 案例3——MIL灯点亮 (26)3.4.4 案例4——MIL灯点亮 (26)4 故障码表(EDC17CV44 2.2后处理) (28)1 概述1.1 排放与法规随着雾霾天气日益严重,人们越来越意识到大气污染对人们生产生活影响的严重性。

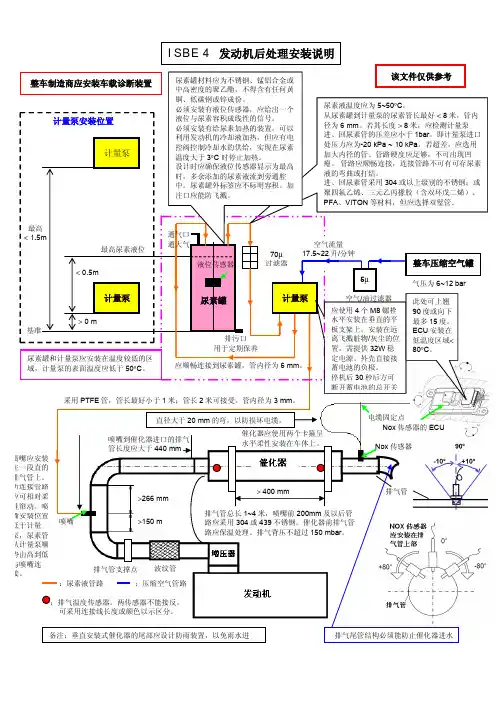

:尿素液管路 :压缩空气管路 :排气温度传感器。
两传感器不能接反。
PTFE 管,管长最好小于1米;管长2米可接受。
管内径为3 mm 。
波纹管 >266 mm >150 m 排气管总长1~4米,喷嘴前200mm 及以后管路应采用304或439不锈钢。
催化器前排气管路应保温处理。
排气背压不超过150 mbar 。
喷嘴到催化器进口的排气
管长度应大于440 mm
催化器应使用两个卡箍呈水平柔性安装在车体上。
> 400 mm Nox 传感器 电缆固定点 排气管 Nox 传感器的构必须能防止催化器进水
直径大于20 mm 的弯,以防损坏电缆。
排气管支撑点。

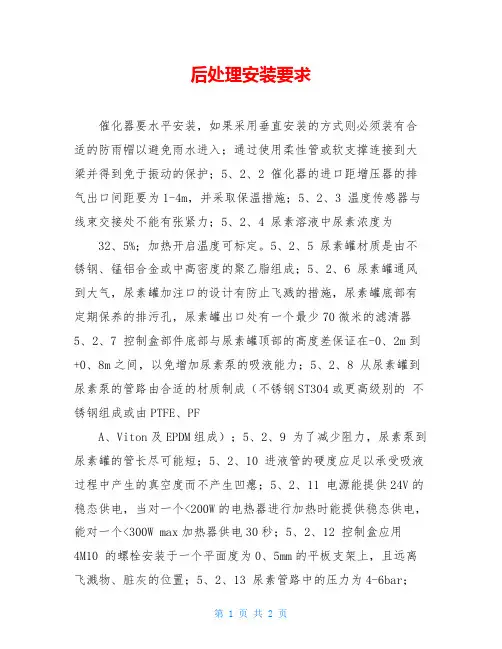

后处理安装要求催化器要水平安装,如果采用垂直安装的方式则必须装有合适的防雨帽以避免雨水进入;通过使用柔性管或软支撑连接到大梁并得到免于振动的保护;5、2、2 催化器的进口距增压器的排气出口间距要为1-4m,并采取保温措施;5、2、3 温度传感器与线束交接处不能有张紧力;5、2、4 尿素溶液中尿素浓度为32、5%;加热开启温度可标定。
5、2、5 尿素罐材质是由不锈钢、锰铝合金或中高密度的聚乙脂组成;5、2、6 尿素罐通风到大气,尿素罐加注口的设计有防止飞溅的措施,尿素罐底部有定期保养的排污孔,尿素罐出口处有一个最少70微米的滤清器5、2、7 控制盒部件底部与尿素罐顶部的高度差保证在-0、2m到+0、8m之间,以免增加尿素泵的吸液能力;5、2、8 从尿素罐到尿素泵的管路由合适的材质制成(不锈钢ST304或更高级别的不锈钢组成或由PTFE、PFA、Viton及EPDM组成);5、2、9 为了减少阻力,尿素泵到尿素罐的管长尽可能短;5、2、10 进液管的硬度应足以承受吸液过程中产生的真空度而不产生凹瘪;5、2、11 电源能提供24V的稳态供电,当对一个<200W的电热器进行加热时能提供稳态供电,能对一个<300W max加热器供电30秒;5、2、12 控制盒应用4M10 的螺栓安装于一个平面度为0、5mm的平板支架上,且远离飞溅物、脏灰的位置;5、2、13 尿素管路中的压力为4-6bar;5、2、14 尿素泵至尿素喷嘴的管路可以有相对柔性运动,尿素泵到尿素喷嘴管路在排气管附近应有隔热措施;5、2、15 从尿素泵到喷嘴的距离小于4m并且管路上无可以存贮尿素的扭结;5、2、16 尿素喷嘴到催化器(EGP)的进口直线距离要求250~400mm,以保证充分的混合;5、2、17 嘴嘴位于排气管路中心,并能避免道路上可能造成的损坏,喷嘴位于所有波纹管的下游或者EGP是通过柔性安装的。
5、2、18 环境温度传感器安装要求:为了测得实际环境温度及保护温度传感器,甲方根据合适位置进行安装,保证实测温度真实,并做好温度传感器防水、防尘、防油防护,乙方建议在空气滤清器出气口上焊接一个螺母,以便安装环境温度传感器,环境温度传感器轴线与管路法线夹角小于45度,若是安装于环境温度传感器安装盒内,可将环境温度传感器安装盒固定于车架上。
销售公司锡柴国IV柴油机——系统介绍篇销售公司一后处理介绍销售公司系统工作原理SCR系统包括:尿素水溶液储罐、输送装置、计量装置、喷射装置、催化器以及温度和排气传感器等。
系统的基本工作原理是:尾气从涡轮出来后进入排气混和管,利用商业用的固体尿素和水(水溶液浓度为32.5%±0.5%),在混和管上安业用的固体尿素和水(水溶液浓度为325%±05%)在混和管上安装有尿素计量喷射装置,喷入尿素水溶液,尿素在高温下发生水解和热解反应后生成NH3,在SCR系统催化剂表面利用NH3还原NOX,排出N2和H20 。
该路线在欧洲采用的较多,这种方案对发动机的燃油消耗比和H20。
该路线在欧洲采用的较多,这种方案对发动机的燃油消耗比较低带SCR的国4排放典型控制系统销售公司常用的尾气后处理装置SCR尾气后处理装置三大模块:DCU(Dosing Control Unit,尿素喷射控住单元)SM (Supply Module,尿素供给模块,简称尿素泵)DM (Dosing Module,喷射模块,简称尿素喷嘴)。
企业机密销售公司销售公司销售公司销售公司销售公司SCR 在发动机上的布置销售公司销售公司各类传感器销售公司1) 电磁阀形式:二位二通常闭先导式电磁阀电磁水阀磁阀。
2) 电磁阀压差范围:0.2bar-3bar。
3) 电磁阀介质温度范围:-40℃-120℃。
4) 电磁阀环境温度范围:-40℃-80℃5) KV值:12L/min。
6) 接电电压为24VDC,线圈功率为9W CA4180-F18377)电磁阀渗漏量:<2cc/min@0.2bar(空气)。
8)建议加装蓄流二极管,以保护ECM。
CA4258-F2642CA1127-F1115销售公司环境温度传感器为了满足尿素加热和OBD要求,需要在系统中增加环境温度传感器,这个传感器由整车厂根据需要进行布置,要求能够测量到真实准确的环境温度。
目前环境温度传感器为西门子VDO的NTC传感器,借用了感器为西门子VDO的NTC传感器借用了3602155-607-0000,测量范围-40度—130度,拧紧力矩15—20NM。
DFCV国四后处理系统维修手册目录一、系统概述 (2)1.系统工作原理与系统功效 (2)2.保养规范 (2)3.保养周期表 (3)4.定期更换部件 (3)5.保养基本操作 (3)二、安全说明 (6)1.操作保护 (6)2.安全操作 (6)3.后处理系统维修操作注意事项 (7)4.安全注意事项 (7)三、后处理系统的拆卸、检查及装配 (7)1.ACM(后处理控制模块) (7)2.后处理柴油机排气处理液喷射单元 (8)3.后处理柴油机排气处理液喷嘴 (9)4.后处理柴油机排气处理液储液罐 (10)5.后处理柴油机排气处理液储液罐加热水阀 (11)6.后处理排气处理器 (12)7.后处理柴油机排气处理液储液罐液位温度传感器 (13)8.后处理排气处理器出口氮氧化物传感器 (14)9.后处理排气处理器排气温度传感器 (15)四、后处理系统软件测试 (16)1.后处理柴油机排气处理液喷射单元超控测试 (16)2.后处理柴油机排气处理液喷射单元泄露测试 (16)3.后处理柴油机排气处理液喷射单元空气电磁阀咔嗒测试 (17)4.后处理柴油机排气处理液储液罐加热水阀咔嗒测试 (17)5.后处理高氮氧化物复位测试 (17)6.后处理柴油机排气处理液喷射单元空气侧清洗 (17)五、后处理系统故障排除 (17)1.ACM(后处理控制模块) (17)2.后处理柴油机排气处理器出口氮氧化物传感器 (20)3.后处理柴油机排气处理液喷射单元 (22)4.后处理柴油机排气处理器 (30)5.后处理柴油机排气处理液储液罐 (33)6.OEM(主机厂) (38)7.CAN通讯 (40)六、后处理系统部件的安装和改装要求 (41)1.后处理系统部件的安装要求 (41)2.不规范的安装可能会导致的后处理系统故障 (42)编后-标准化术语 (43)一、系统概述1.系统工作原理与系统功效1)工作原理后处理空气辅助系统是基于选择性催化还原的原理上工作的,选择性催化还原装置就是将发动机排出的对环境和人体有害的氮氧化物变成无害的氮气和水。

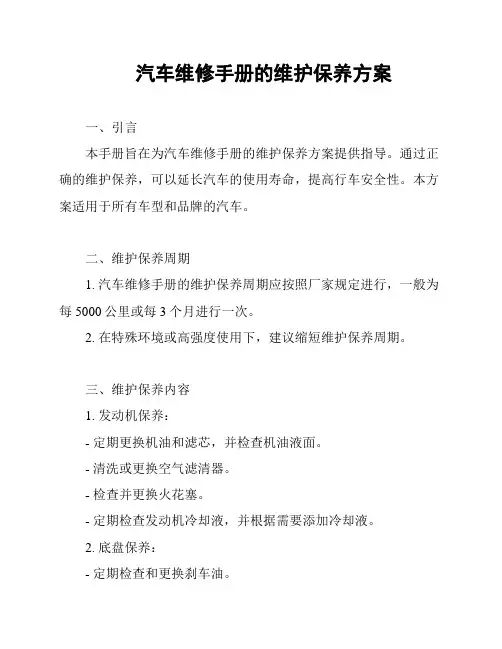

汽车维修手册的维护保养方案一、引言本手册旨在为汽车维修手册的维护保养方案提供指导。
通过正确的维护保养,可以延长汽车的使用寿命,提高行车安全性。
本方案适用于所有车型和品牌的汽车。
二、维护保养周期1. 汽车维修手册的维护保养周期应按照厂家规定进行,一般为每5000公里或每3个月进行一次。
2. 在特殊环境或高强度使用下,建议缩短维护保养周期。
三、维护保养内容1. 发动机保养:- 定期更换机油和滤芯,并检查机油液面。
- 清洗或更换空气滤清器。
- 检查并更换火花塞。
- 定期检查发动机冷却液,并根据需要添加冷却液。
2. 底盘保养:- 定期检查和更换刹车油。
- 定期检查和更换制动片、刹车盘。
- 定期检查和更换悬挂系统的零部件。
3. 车身保养:- 定期检查并清洗车身。
- 定期检查并更换雨刷片。
- 定期检查并更换车灯、灯泡。
4. 电气系统保养:- 定期检查电瓶电量,并清洗电池和接线端子。
- 定期检查和更换点火线圈、火花塞线等。
- 定期检查车内电器设备的工作状况。
四、维护保养注意事项1. 在进行维护保养时,务必遵循相关的操作规范和安全注意事项。
2. 如果不具备维护保养技能,建议寻求专业的汽车维修机构进行维护保养。
3. 定期保养时,应选择正规渠道购买原厂配件,以确保质量和安全性。
五、总结汽车维修手册的维护保养方案是确保汽车正常运行和减少故障发生的重要措施。
准确遵循维护保养周期和内容,能够延长汽车的使用寿命,提高行车安全性。
本方案提供的维护保养内容是基于一般性原则,对于特定汽车型号和品牌的具体要求,应参考相应的汽车维修手册。
以上为汽车维修手册的维护保养方案,希望能对您有所帮助。

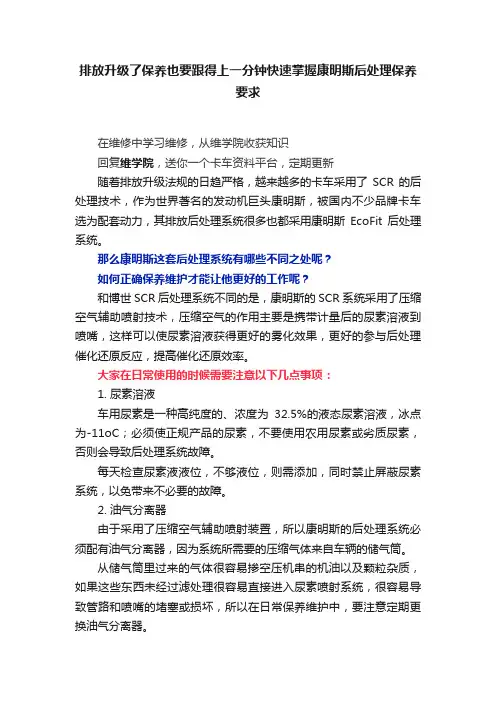

排放升级了保养也要跟得上一分钟快速掌握康明斯后处理保养要求在维修中学习维修,从维学院收获知识回复维学院,送你一个卡车资料平台,定期更新随着排放升级法规的日趋严格,越来越多的卡车采用了SCR的后处理技术,作为世界著名的发动机巨头康明斯,被国内不少品牌卡车选为配套动力,其排放后处理系统很多也都采用康明斯EcoFit后处理系统。
那么康明斯这套后处理系统有哪些不同之处呢?如何正确保养维护才能让他更好的工作呢?和博世SCR后处理系统不同的是,康明斯的SCR系统采用了压缩空气辅助喷射技术,压缩空气的作用主要是携带计量后的尿素溶液到喷嘴,这样可以使尿素溶液获得更好的雾化效果,更好的参与后处理催化还原反应,提高催化还原效率。
大家在日常使用的时候需要注意以下几点事项:1. 尿素溶液车用尿素是一种高纯度的、浓度为32.5%的液态尿素溶液,冰点为-11oC;必须使正规产品的尿素,不要使用农用尿素或劣质尿素,否则会导致后处理系统故障。
每天检查尿素液液位,不够液位,则需添加,同时禁止屏蔽尿素系统,以免带来不必要的故障。
2. 油气分离器由于采用了压缩空气辅助喷射装置,所以康明斯的后处理系统必须配有油气分离器,因为系统所需要的压缩气体来自车辆的储气筒。
从储气筒里过来的气体很容易掺空压机串的机油以及颗粒杂质,如果这些东西未经过滤处理很容易直接进入尿素喷射系统,很容易导致管路和喷嘴的堵塞或损坏,所以在日常保养维护中,要注意定期更换油气分离器。
安装位置:一般位于尿素箱附近,安装在大梁上。
过滤精度:5微米作用:可以过滤掉压缩空气中的杂质,确保进入尿素泵的压缩空气清洁。
更换周期:车辆每行驶6万公里或2000小时。
拆卸时排空车辆空气系统,清洁油气分离器座四周的区域,使用滤清器扳手拆卸下油气分离器,更换新的油气分离器,务必不能让灰尘颗粒进入滤清器,使用清洁的机油在密封垫表面涂覆一层,将油气分离器装好。
3. 尿素泵滤清器安装位置:安装在尿素泵内,注意圆形的滤清器盖。

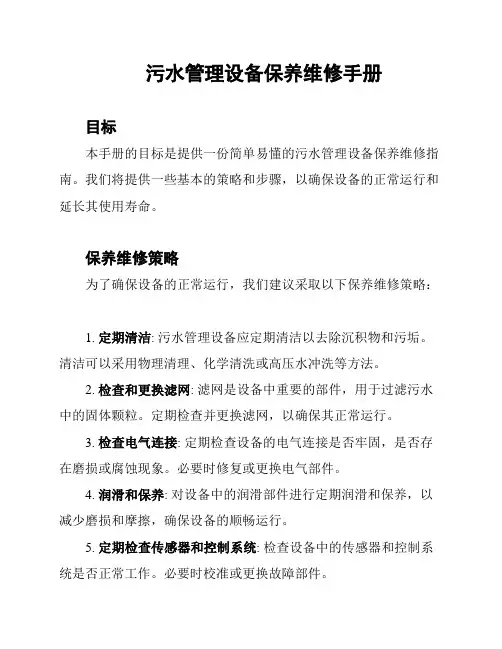

污水管理设备保养维修手册目标本手册的目标是提供一份简单易懂的污水管理设备保养维修指南。

我们将提供一些基本的策略和步骤,以确保设备的正常运行和延长其使用寿命。
保养维修策略为了确保设备的正常运行,我们建议采取以下保养维修策略:1. 定期清洁: 污水管理设备应定期清洁以去除沉积物和污垢。
清洁可以采用物理清理、化学清洗或高压水冲洗等方法。
2. 检查和更换滤网: 滤网是设备中重要的部件,用于过滤污水中的固体颗粒。
定期检查并更换滤网,以确保其正常运行。
3. 检查电气连接: 定期检查设备的电气连接是否牢固,是否存在磨损或腐蚀现象。
必要时修复或更换电气部件。
4. 润滑和保养: 对设备中的润滑部件进行定期润滑和保养,以减少磨损和摩擦,确保设备的顺畅运行。
5. 定期检查传感器和控制系统: 检查设备中的传感器和控制系统是否正常工作。
必要时校准或更换故障部件。
6. 保持设备周围清洁: 确保设备周围环境清洁,避免杂物阻塞或干扰设备运行。
维修步骤当设备发生故障时,以下是一些基本的维修步骤:1. 确认故障: 首先要确认设备是否故障,通过观察和测试来确定故障现象和原因。
2. 停止设备运行: 在维修过程中,必要时应停止设备运行,以确保维修人员的安全。
3. 修复故障: 根据故障现象和原因,采取适当的修复措施。
这可能包括更换损坏的部件、修复电路或重新校准传感器等。
4. 检查修复效果: 在修复完成后,进行必要的测试和检查,确保设备正常工作。
5. 记录维修过程: 维修完成后,及时记录维修过程和结果,以备将来参考和分析。
注意事项在进行设备保养维修时,需要注意以下事项:1. 安全第一: 在进行维修操作时,确保维修人员的安全,遵守相关的安全操作规程。
2. 遵循制造商建议: 遵循设备制造商提供的保养维修建议和指南,以确保正确和有效地进行维修工作。
3. 定期培训: 维修人员应接受定期培训,了解最新的保养维修技术和方法,提高维修水平。
4. 备件储备: 建立适当的备件储备,以便在需要时能够及时更换故障部件。
排放系统保养手册随着汽车的普及,环境污染日益严重。
汽车尾气是导致环境污染的主要原因之一。
汽车排放系统中的零部件需要经常保养,以保障排放系统的正常运转,减少尾气排放对环境的影响。
本文将介绍汽车排放系统保养手册,帮助车主更好地保护环境和自己的爱车。
一、了解排放系统排放系统是汽车中负责排放废气和残留物的一组零部件,具体包括三元催化器、氧传感器、增压泵、EGR阀等。
排放系统的主要功能是将发动机排出的废气经过净化处理,然后排放到大气中。
排放系统越是高效和稳定,产生的废气污染越少。
二、保养排放系统1.定期更换三元催化器三元催化器作为排放系统的重要组成部分,主要用于净化废气。
由于三元催化器中的催化材料会随着时间的推移而逐渐磨损,因此需要定期更换。
通常情况下,三元催化器的使用寿命为80,000至100,000公里。
2.检查氧传感器氧传感器主要用于检测汽车排出的废气的氧含量。
一旦氧传感器失效,将导致车辆的燃油消耗增加、发动机运行不稳定等问题。
因此需要定期检查氧传感器的运行情况,并在需要时更换。
3.定期清洁EGR阀门EGR阀是排放系统中的另一个重要组成部分,其主要作用是减少氮气的排放。
如果EGR阀门工作不良,将导致发动机运行不稳定,产生黑烟等问题。
因此需要定期对EGR阀门进行清洁和检查。
4.清洗空气滤清器空气滤清器用于净化车辆进入发动机的气体,它可以有效地阻止灰尘等杂质进入发动机内部。
如果空气滤清器过脏,将会导致发动机功率下降、燃油消耗增加等问题。
因此需要定期清洗或更换空气滤清器。
5.注意机油使用情况机油是保持发动机运行稳定的重要因素。
如果机油老化或污染,将会导致发动机失去正常的润滑,最终会影响发动机的寿命。
因此需要注意检查机油的使用情况,并定期更换机油。
三、避免排放污染汽车排放系统保养不仅是为了保护环境,也是为了保护自己的爱车。
除了进行日常保养外,我们还可以通过一些简单的行为来避免排放污染,例如避免短途行驶、合理使用空调等,这些都能减少汽车排放产生的废气污染。
YC6K SCR后处理零件的维修与保养YC6K SCR后处理零件模拟装配图防冻液电磁阀拆卸:1.拔掉防冻电磁阀上的线束。
2.打松前后两个胶管上的环箍,拆下加热水管。
3.打松紧固在U型支架上的两个螺母,将防冻液电磁阀取下。
装配:1.将防冻液电磁阀放入U型支架上,打紧螺母,固定住防冻电磁阀。
2.先将环箍套入两个胶管上,然后将两条加热胶管接到防冻电磁发前后两个接头上(注意零件上箭头的方向,箭头指向的那个接头接从防冻电磁阀到添蓝罐的加热水管),将环箍移到胶管与防冻电磁阀的连接处,打紧环箍。
3.将控制防冻电磁阀工作的线束插到防冻电磁阀的电器接头上。
维护与保养:此零件属于免保养件,如发生故障请及时更换。
喷嘴拆卸:1.拔掉喷嘴上的线束。
2.拔掉泵到喷嘴添蓝喷射管。
3.打松两个冷却液胶管上的环箍,并拆下冷却液胶管。
拆掉3颗紧固螺栓,然后将喷嘴从混合气上取下。
装配:1.将喷嘴装到混合器的喷口处,上紧3颗紧固螺栓,固定住喷嘴。
2.先将环箍套入两个冷却液胶管上,然后将两条冷却液胶管分别接到喷嘴两个冷却水接头上,将环箍移到胶管与喷嘴冷却接头的连接处,打紧环箍。
3.将添蓝喷射管插到添蓝进液接头上。
维护与保养:如发生喷嘴堵塞现象,可以用50℃~60℃的纯净水进行浸泡。
浸泡6小时之后,仍不能排除故障,则对喷嘴进行更换。
冷却水接头添蓝进液接头计量喷射泵拆卸:1.拔掉计量喷射泵的线束。
2.拔掉添蓝灌到泵进液管,泵到添蓝灌回液管,泵到喷嘴添蓝喷射管。
3.拆下计量喷射泵的3颗紧固螺栓,将计量喷射泵取下。
装配:1.原位安装计量喷射泵,上紧3颗紧固螺栓,固定住计量喷射泵。
2.在添蓝出口至喷嘴的接头上(OUTLET接头)插上泵到喷嘴添蓝喷射管,在添蓝回流口至添蓝罐接头(BACKFLOW接头)插上泵到添蓝灌回液管,在添蓝进口从添蓝罐接头(INLET接头)插上添蓝灌到泵进液管。
3.将控制计量喷射泵工作的线束插到计量喷射泵的电器接头上。
维护与保养:BOSCH计量喷射泵添蓝进液接头内置的预滤网主要作用是挡住体积较大的异物。
1.目的:1.1 旨在规范设备保养,减少机器故障,提高生产效率。
2.适用范围:2.1 适用于后处理机器设备。
3.权责:3.1 工程部:负责提供相关技术支持。
3.2 制造部:负责生产操作设备的日常保养,按工艺要求进行作业。
3.3 品保部:负责流程稽核及品质判定。
4.名词解释:无5.作业内容:5.1 作业流程:如页次3-5。
5.2 作业说明:如页次3-5。
6.参考文件:无7.记录表单:7.1 《设备保养记录表》江苏伟信电子有限公司EPS-03-Q-041页次文件编号2/6江苏伟信电子有限公司文件编号后处理机设备保养规范2010.07.01生效日期版本(次)A EPS-03-Q-0411、微蚀槽与OSP槽后吸水海棉滚轮湿润。
机器上用纯水喷淋或者取下后用清水冲洗(喷淋时不可用手压挤海绵滚轮,取下时可以轻轻压挤)2、OSP槽内海绵滚轮取下用纯水冲洗后,用OSP槽液浸泡5min。
3、各段海绵滚轮更换。
4、若沾上油污则直接更换。
过滤网和过滤筒取下冲洗干净。
用高压水枪冲洗干净。
1、检查后处理机传动齿轮,如有异常,知会维护处理。
2、检查有无滚轮不转或老化并对其修理或做更换处理。
3、检查各段链条有无生锈并加油处理,不能处理知会维护处理,如果正常则每周加油维护一次。
检查各段压力表是否正常,如有异常及时进行处理或知会维护处理。
每班将水排掉,并用纯水对槽内冲洗干净。
5%H 2SO 4、5%NaOH及清水各清洗1H。
1次/周空气过滤罐及连接管道用高压气枪吹干净或用吸尘器清洁。
1、空气过滤罐及连接管道用高压气枪吹干净或用吸尘器清洁。
2、烘干段输送滚轮用布条擦干净后用高压气枪吹干净或用吸尘器清洁。
2H/次1次/班见附件海绵滚轮泵浦及压力传动及输送江苏伟信电子有限公司51次/班1次/班1次/班制程:OSP设备名称:后处理机序号项目保养方法频率责任单位后处理机设备保养规范版本(次)A 生效日期2010.07.01江苏伟信电子有限公司页次3/6制造部文件编号EPS-03-Q-041页次4/661次/班吹干段水洗槽1次/周烘干段71挡水滚轮各槽过滤器2843停机后将槽盖打开,取出槽内喷管清洗喷嘴,清洗堵塞喷嘴时禁止用硬物通,清洗完毕安装喷管后确保其畅通且喷雾均匀及角度正确(药液及水的喷雾应在滚轮之间)。
后处理保养流程
《后处理保养流程那些事儿》
嘿,咱今儿就来讲讲这后处理保养流程。
就说我上次保养我那宝贝车子吧,可真是让我印象深刻啊!
我把车开到店里,师傅们就开始忙活起来啦。
他们首先就像医生给病人看病似的,仔仔细细地检查了一遍。
然后呢,就开始清理各种部件啦,那认真劲儿,就好像在打扫自己家一样。
他们拿着工具这儿擦擦,那儿弄弄,不放过任何一个小角落。
接着就是更换一些小零件啦,嘿呀,看着他们熟练地把旧的拆下来,新的装上去,我都感觉他们像是在表演一场精彩的魔术呢!在这过程中,师傅还不停地跟我说着一些注意事项,什么这个要注意啊,那个不能马虎啊,感觉比我还操心呢。
等都弄好了,师傅还不放心,又从头到尾检查了一遍,确保一切都没问题了才罢休。
我看着我的车子经过这番保养后,就像重新焕发了生机一样,心里那叫一个美呀!
这后处理保养流程啊,可真不是随便糊弄的事儿,得认真对待,就像我们要好好照顾自己一样。
只有这样,咱的车子才能一直健健康康地陪着我们到处跑呀!以后我可得按照这个流程,好好给我的车子做保养,让它一直这么精神下去!嘿嘿!。
后续服务维护手册1. 引言感谢您选择我们的产品。
为了确保您的设备正常运行并最大限度地提高其性能,我们提供了一系列的后续服务。
本手册旨在帮助您了解后续服务的各个方面,包括维护、升级、故障排除和客户支持。
请仔细阅读本手册,并按照其中的指导进行操作。
2. 维护计划为了确保设备的正常运行,我们建议您定期进行维护。
维护计划包括但不限于以下内容:- 定期检查设备的外观和结构,确保没有损坏或磨损。
- 定期清洁设备的内部和外部,以防止灰尘和碎屑的积累。
- 定期检查设备的软件和固件,确保其更新到最新版本。
- 定期备份设备的数据,以防万一出现故障或丢失。
3. 升级建议随着技术的发展,新的软件和硬件不断推出。
为了确保您的设备能够满足最新的需求,我们建议您定期进行升级。
升级计划包括但不限于以下内容:- 定期检查并更新设备的软件和固件,以获得最新的功能和安全性能。
- 根据需要升级设备的硬件,例如内存、存储空间等,以提高其性能。
- 根据行业趋势和技术发展,定期考虑更换设备,以保持竞争力。
4. 故障排除在使用设备的过程中,可能会遇到一些故障或问题。
在这种情况下,我们可以提供以下故障排除方法:- 检查设备的外观和结构,确保没有损坏或磨损。
- 重新启动设备,以解决一些常见的软件问题。
- 根据设备的型号和问题,查找相关的技术支持和教程。
- 如果问题仍然无法解决,请联系我们的客户支持团队,以获得进一步的帮助。
5. 客户支持我们的客户支持团队致力于为您提供最佳的解决方案和支持。
如果您有任何问题或疑虑,请不要犹豫,立即与我们联系。
您可以通过以下方式与我们联系:- 电话:拨打我们的客户服务热线,将有专业的客户服务人员为您提供帮助。
- 电子邮件:将您的问题或疑虑发送至我们的客户服务邮箱,我们将在24小时内回复。
- 在线聊天:访问我们的官方网站,与客户服务人员在线聊天,以获得即时的帮助。
6. 结语我们承诺为您提供最佳的设备和后续服务。
如果您遵循本手册中的指导,您的设备将能够保持最佳状态,并为您提供高效的工作体验。
后处理系统安装、保养、维护手册随着社会对于环境保护的意识不断加强,国家法规的愈来愈严格,从国四开始,单纯从发动机方面入手已经很难经济有效的达到法规要求,所以需要增加后处理系统。
SCR(selective catalytic reduction),选择性催化还原是我国最广泛应用于柴油发动机的技术路线。
应用SCR技术可以达到我国现行的国四、国五、京四及京五法规要求。
SCR技术通过向排气中喷射尿素,尿素高温分解产生NH3,NH3可与废气中有害气体NO x发生反应,产生无害的N2,从而达到净化发动机尾气的效果。
SCR系统可分为三部分:喷射尿素的尿素喷射系统、起催化消声作用的SCR 催箱总成以及传感器等零部件。
目前,喷射系统主要采用博世DeNOx2.2系统1 DeNOx系统概述博世DeNOx2.2系统是一种成熟稳定的尿素喷射系统,主要包括:尿素供给单元(尿素泵),尿素喷射单元(尿素喷嘴)、尿素箱、尿素管路及喷射控制单元(DCU)。
博世DeNOx2.2系统没有单独的DCU,其DCU 的功能都集成在的ECU 里。
因此,本文档主要对尿素泵、尿素喷嘴、尿素箱及尿素管路的安装、维护及保养进行介绍,对ECU不做图专门的介绍。
1-1为DeNOx 2.2系统原理示意图。
图1-1 DeNOx 2.2系统原理示意图发动机启动后,传感器采集发动机信号,ECU根据这些信号计算尿素的喷射量,控制尿素喷嘴开度,实现尿素喷射量的精确控制。
尿素水溶液经尿素吸液管由尿素箱吸入尿素泵,继而泵入尿素喷嘴。
当系统压力达到预定值并且有喷射请求后,尿素喷嘴阀门开启,尿素水溶液以雾化形喷入排气管内,尿素受热分解出氨气,进而在催化剂作用下加速将NO X还原。
2 尿素泵2.1尿素泵结构尿素泵负责将尿素箱中的尿素溶液加压并且送往尿素喷嘴,同时将多余的尿素溶液泵回尿素箱,将系统的压力维持在9bar左右。
发动机停机后,尿素泵将系统中的尿素溶液倒抽回尿素箱,以避免残留的尿素溶液引起系统失效。
图2-1是博世DeNOx 2.2系统尿素泵的外形结构图。
图2-1 DeNOx 2.2系统尿素泵的外形结构尿素泵有三个液力管路接头,分别是进液管接头、回液管接头和压力管接头。
提供尿素水溶液从尿素箱到尿素喷嘴的通路。
接头规格满足SAE J2044标准,表2-1是三个接头的具体规格及定义。
表2-1 DeNOx 2.2 尿素泵接头规格及定义名称规格描述进液管接头SAE J2044 3/8'' 入口,连接尿素吸液管回液管接头SAE J2044 3/8'' 出口,连接尿素回液管压力管接头SAE J2044 5/16" 出口,连接尿素压力管在安装尿素管时,一定要确认尿素管接头尺寸是否与泵上的接头匹配,如果接错会导致系统无法工作。
尿素泵内有一个可更换的过滤器,防止尿素溶液中的微尘颗粒(直径>30μm)进入喷射阀,滤芯及其附属平衡元件需定期更换,更换过程详见2.3节尿素泵的保养。
尿素泵前端密封盖上留有电气接口,做DCU/ECU控制接口使用。
2.2 尿素泵的安装尿素泵对清洁度要求非常高,如图2-2所示,所有保护帽仅在安装前才能拿掉。
图2-2 安装前拆下防护帽为了保证系统正常高效地工作,尿素泵需正确安装在车辆上。
采用潍柴集成式尿素箱,可将尿素泵直接安装在尿素箱对应位置即可满足尿素泵安装要求。
对于非集成式尿素箱,尿素泵的安装应该满足图2-3的要求。
在正视图上,尿素泵安装容许角在315度~45度之间,超过此角度范围,系统将无法正常工作。
在侧视图(与重力方向平行)中,尿素泵的安装角度允许在315度~45度之间,超过此角度范围,尿素会残留在尿素泵中。
图2-3 尿素泵的安装角度示意图,正视图(左),侧视图(右)尿素泵上共有3个安装孔,具体位置参考图 2-4。
安装螺栓长度最短可用90mm,需使用防震垫片,表面接触压强260N/mm2,建议安装扭矩19Nm±20%。
图2-4 尿素泵安装孔位置及尺寸2.3 尿素泵的保养DeNOx 2.2系统的尿素泵滤芯每使用3年或者10万公里需要更换。
如应用环境恶劣,对尿素水溶液污染较重,则需按实际情况更换。
更换前,需要对尿素泵外表面进行清洁,并在安装过程中严防滤芯区域被外界污染,过滤器盖旋紧时使用20Nm+5Nm的力矩。
表2-2是尿素泵滤芯的更换步骤。
表2-2尿素泵滤芯的更换步骤1 旋开过滤器盖,扳手寸27mmDIN3124/SO2725-1)2 取出平衡器3 观察滤芯的颜色,若为灰色,使用专业工具的灰色端,若为黑色,使用黑色端。
将正确的工具端伸入滤芯,直到听到“咔嚓”声,表明工具已经安装到位。
4 将滤芯拔出,必要时可利用工具的卡槽借其他工具帮助拔出。
5 用水清洗滤芯盖外表面。
6 润滑HCF滤芯两端的O型圈后,安装滤芯。
(推荐使用MobilVelocite No.6,使用其他润滑油可能会带来失效的风险)7 旋紧过滤器盖,扭矩20+5Nm,扳手尺寸27mm(DIN3124/ISO2715-1)尿素泵线束固定时,要求线束第一固定点到接头的距离小于200mm,固定点的选择需要跟固定的零部件在同一振动源上。
3、尿素喷嘴3.1尿素喷嘴的结构尿素喷嘴将尿素泵加压的尿素喷入尾气中。
图3-1是尿素喷嘴的外形结构,其中包含1个尿素管接头和2个冷却水接头,接头规格均满足SAE J2044标准。
尿素管接头规格为5/16'',与尿素压力管相连。
图3-1 尿素喷嘴结构两个冷却水接头规格为3/8'',他们是发动机冷却液对尿素喷嘴进行冷却的进水口和回水口,防止尿素喷嘴高温失效。
冷却水接头不区分进水和回水,可互换。
尿素喷嘴冷却水在发动机上的取水位置可参考尿素箱加热冷却水的取水和回水位置。
3.2 尿素喷嘴的安装尿素喷嘴对清洁度要求非常高,如图3-2所示,所有保护帽仅在安装前才能拿掉。
图3-2 安装前拆下防护帽为了保证系统正常高效地工作,尿素喷嘴需正确安装在车辆上。
采用潍柴集成式SCR催化消声器,可将尿素喷嘴直接安装在SCR催化消声器对应位置即可满足尿素喷嘴安装要求。
图3-3 尿素喷嘴在直管道上的安装旋角示意图对于非集成式SCR催化消声器,尿素喷嘴的安装应该满足图3-3的要求。
最佳旋角为45度~85度以及275度~315度;如果排气管道的设计足以避免尿素以及废气中的炭烟颗粒在管壁堆积,85度~90度以及270度~275度范围内的旋角也是可接受;315度~45度的旋角不推荐选用,有尿素喷嘴过热的风险;85度~275度的旋角是禁止角度,有尿素喷嘴被尿素结晶以及炭烟堵塞的风险。
尿素喷嘴安装在排气管上有直管道和弯管道安装之分。
在直排气管上的安装倾角建议为30度,弯排气管的情形请参考图3-4(右),尽量安装在拐角处,使尿素沿气流方向喷入直管部分。
尿素喷嘴可适当向排气管中心线方向增加3度~5度的喷射角,以补偿因废气流动造成的偏差。
图3-4 尿素喷嘴在直排气管(左)和弯排气管(右)上的安装倾角示意图尿素喷嘴正确的安装顺序,如图 3-5所示,应先固定安装孔#1,后安装孔#2、#3,接触面(螺帽或垫片)直径最小12mm,最大接触压强180N/mm2,建议安装扭矩8±2Nm(摩擦系数参考值为0.14),螺丝长度最短选用20mm。
图 3-5 尿素喷嘴的安装顺序尿素喷嘴底部的密封片是一次性部件,故每次拆卸后均需要更换。
图3-6为尿素喷嘴垫片更换过程示意图。
更换时勿使用尖锐的工具撬边缘,应使用镊子拨动三个圆盘触点,取下后清洁密封区域但避免碰触尿素喷嘴,然后重新装上新的密封片。
图3-6为尿素喷嘴垫片更换过程示意图尿素喷嘴线束固定时,线束第一固定点到接头的距离小于100mm,线束安装位置必须跟尿素喷嘴保持同样的振动水平。
4 尿素箱4.1 尿素箱外形结构尿素箱主要用来存储尿素溶液,潍柴集成式尿素箱将尿素泵集成在了尿素箱上,图4-1是潍柴集成式尿素箱的外形结构图。
图4-1 潍柴集成式尿素箱尿素箱液位温度传感器的外形结构如图4-2所示,其中回/出液接头和进/回水口的规格及定义见表4-1图4-2 液位温度传感器表4-1 液位温度传感器回/出液接头和进/回水口的规格及定义名称规格描述出液管接头SAE J2044 3/8'' 出口,连接尿素吸液管回液管接头SAE J2044 5/16'' 入口,连接尿素回液管加热进水口外径14,内径10 进口,连接加热进水加热出水口外径14,内径10 出口,连接加热出水4.2 尿素箱的安装尿素箱安装前要确认液位温度传感器各个接口如图4-3防护良好,防止杂物进入系统管路,系统无法工作。
图4-3 液位温度传感器各个接口防护良好尿素箱在车辆上安装时,应远离热源,尽量避免尿素箱受来自发动机、变速箱、SCR催化转化器、排气管等热源辐射的影响而导致尿素溶液变质的风险。
尿素溶液的冰点为-11.5℃,系统在低温下工作时,尿素会结冰导致系统无法工作,因此需要对尿素箱进行解冻,尿素箱采用发动机的冷却水进行解冻和加热,加热水路的走向如下图4-4所示。
图4-4 系统加热水路走向4.3 尿素箱的保养尿素箱最高液位应添加尿素溶液至100%,当尿素溶液消耗到20%时,需要添加尿素溶液;每年发动机进行保养时打开尿素箱底部放水螺塞进行清洗,放出箱内沉淀;不定期检查如发现通气阀或加液口处出现白色结晶,可用清水冲洗,也可用湿布擦拭,通气阀如发现堵塞,可用清水清洗或更换;2年到3 年更换箱内滤网;不定期检查插件及管路接头是否良好。
5尿素管路尿素管路即是尿素的通道,在安装前保证两端防护良好,如图5-1所示,防止脏物和杂质进入管路,进而进入系统,导致系统失效。
图5-1 安装前确认防护良好尿素管路安装要对应正确,不正确会导致系统无法工作。
安装前确认尿素管接头尺寸,各个快接头型号与箱、泵和尿素喷嘴上的型号匹配正确。
表5-1是尿素管与泵和尿素箱的匹配对应表。
表5-1尿素管与泵和尿素箱的匹配对应表名称管径/mm 接头规格描述描述尿素吸液管路外径8内径6 SAE J2044 3/8''3/8直转弯箱端直,泵端弯尿素压力管路外径8内径7 SAE J2044 5/16'' 5 /16直转弯泵端直,嘴端弯尿素回流管路外径8内径7 SAE J2044 5/16''3/8弯转5/16直箱端直,泵端弯SAE J2044 3/8''安装时尿素管不能弯折,若管路如图4-6所示弯折严重将导致系统不能工作。
图5-2 尿素管路弯折严重6 SCR箱SCR箱总成分为箱式和桶式两种,其中桶式SCR箱总成有两种外观,一种是侧面进气、后端面出气(侧进端出),一种是前端进气、后端出气(端进端出)图6-1是SCR箱总成外观图。
