auma电动执行机构

关于AUMA电动执行机构问题，前几天有一个风机调门在投入自动调节时指令从41降到31而反馈没有动作，就地阀门也没有动作，自动退出，到现场检查没发现什么问题，大概过了一小时后反馈突然降到30，之后在调节也恢复正常了，哪个有经验的人能给分析一下原因，感激不尽！！！
在自动调节状态下电机反复动作造成温度过高，内部的温度开关动作切断控制回路，等到电机温度降到一定值时温度开关触点恢复，重新接通控制回路。

解决方法：在DCS策略中调整PID参数，使得执行机构的响应灵敏度降低。

机械撞击子超速试验：机械撞击子使汽机跳闸后机头转速表会显示哪个撞击子使汽机跳闸的。

疑问：转速表是怎么判断是哪个机械撞击子动作的。

机械超速危急遮断的两个撞击子分别对应一个转速传感器，撞击子击出距离为6mm左右，而转速传感器与轴的安装距离为7~8mm，当撞击子击出时与转速传感器的距离为1mm左右，正好能检测到转速脉冲信号，而没有击出的撞击子与转速传感器的距离远，从而不能检测到脉冲信号，转速表就是这么判断是哪个机械撞击子动作的。

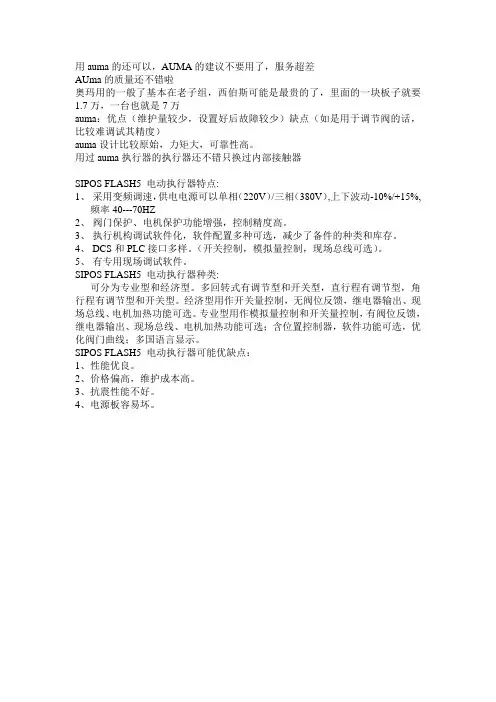

用auma的还可以，AUMA的建议不要用了，服务超差
AUma的质量还不错啦
奥玛用的一般了基本在老子组，西伯斯可能是最贵的了，里面的一块板子就要1.7万，一台也就是7万
auma：优点（维护量较少，设置好后故障较少）缺点（如是用于调节阀的话，比较难调试其精度）
auma设计比较原始，力矩大，可靠性高。

用过auma执行器的执行器还不错只换过内部接触器
SIPOS FLASH5 电动执行器特点:
1、采用变频调速，供电电源可以单相（220V）/三相（380V）,上下波动-10%/+15%,
频率40---70HZ
2、阀门保护、电机保护功能增强，控制精度高。

3、执行机构调试软件化，软件配置多种可选，减少了备件的种类和库存。

4、DCS和PLC接口多样。

（开关控制，模拟量控制，现场总线可选）。

5、有专用现场调试软件。

SIPOS FLASH5 电动执行器种类:
可分为专业型和经济型。

多回转式有调节型和开关型，直行程有调节型，角行程有调节型和开关型。

经济型用作开关量控制，无阀位反馈，继电器输出、现场总线、电机加热功能可选。

专业型用作模拟量控制和开关量控制，有阀位反馈，继电器输出、现场总线、电机加热功能可选；含位置控制器，软件功能可选，优化阀门曲线；多国语言显示。

SIPOS FLASH5 电动执行器可能优缺点：
1、性能优良。

2、价格偏高，维护成本高。

3、抗震性能不好。

4、电源板容易坏。

德国欧玛电动执行器有限公司简介总部位于德国的欧玛集团公司是研发、设计、生产，及销售电动执行器产品的著名专业厂商。

公司在全世界有1200多名员工，年产10万多台套电动执行器，年销售额达2亿多美元。

业务遍及全球，中国市场是欧玛集团全球业务的重要组成部分。

总公司成立于1964年，她集设计、生产及销售全系列电动执行器于一身，并且在世界许多国家设有分公司或办事处，相关业务遍及许多工业领域，并已经在中国的电力、水利、石化、冶金、建材和纺织行业得到了广泛应用。

欧玛执行器（天津）有限公司是欧玛集团公司在中国的全资子公司。

位于天津市，天津经济技术开发区，泰丰路80号。

负责AUMA产品在中国的推广和售后服务。

国内共有员工80多名名，同时，在北京、上海、西安等地设有分公司，在全国主要区域如广州、上海、成都、沈阳等地有代理服务机构，可以为用户提供快速及强有力的技术支持和售后服务。

公司业务遍及全国各省市自治区，产品广泛应用于各工业及民用领域。

欧玛执行器（天津）有限公司拥有大量的系统的产品库存以满足国内用户的各类选型需求及提供快捷的供货和服务。

充足及全面的备件库存，以及受过专业训练的售后服务团队保证了欧玛产品高质量的安装，调试，维护及长期运行。

欧玛执行器（天津）有限公司西安分公司于06年6月开始入驻西安高新国际商务中心，主要负责西北地区执行器的技术支持，市场开拓，销售和售后事宜。

自AUMA在中国设立分支机构以来，已在国内做了很多项目，石油行业有长庆油田长期供货，青海气田供货，乌石化供货，使用状况良好。

电力行业近期的如韩城热电厂二期、蒲城电厂、台山电厂、华能井冈山电厂、温州二电厂、合肥电厂、禹州电厂、石洞口电厂、盘山电厂、绥中电厂、徐塘电厂等数百个电厂，使用状况良好，得到用户普遍认可。

auma电动执行器在中国相关行业的业绩：AUMA电动执行器在中国的电力、石化、纺织、钢铁冶金、建材、水利等领域都有广泛的应用，现附上在电力市场的业绩表，以供参考。

AUMA电动执行器操作说明
AUMA电动执行器操作说明一、图K为AUMA电动
执行器伺放控制面
板，
二、远方操作:
远方(即执行器接受控制
系统来的4,20MADC指
令信号)时，须将选择开
关置于?的位置。

三、现场操作:
现场操作(即就地通过操作伺放控制面板上的“开”、“关”、“停”按钮来控制AUMA电动执行器的动作方向)，此时必须先将伺放控制面板上选择开关置于?的位置。

四、手动操作:
当AUMA电动执行器出现电路故障时，如需操作可通过就地旋转手轮来控制AUMA电动执行器的动作方向，具体操作方法如下: 1、先将伺放控制面板上选择开关置于0的位
置。

2、抬起手轮中间的切换手柄到85度，慢慢摇
动手轮直到手动操作(图D)。

注意,切换手柄足以满足手动切换的操作,任
何附加办法都不需要也不允许,过力的操作会损坏切换装置。

3、放下切换手柄到原始位置，如果没有回到原
位，用手放回(图E)。

4、根据需要方向旋转手轮 (图 F)。

5、手动操作有效直到再次电动(送电时自动恢
复电动)，当马达启动时，手动操作会自动
脱开。

手动操作注意事项:因AUMA电动执行器具有机械过力矩保护功能，手动操作时如感觉手轮摇动“较沉”，此时严禁继续操作，应及时联系热工检修人员处理，避免损坏执行机构。

AUMA一体化开关型执行器常见故障排查摘要：在所有电力行业领域的不断发展的自动化过程中，智能化电动执行器扮演着越来越重要的角色。

auma是被全世界业内公认的智能电动执行器的主要制造商。

关键词：auma一体化开全关型执行器；故障点；处理方法中图分类号：tm76 文献标识码：a文章编号：1009-0118（2012）10-0269-01一、auma一体化开全关型执行器简介auma一体化开全关型执行器为直接操作执行器作好了一切准备。

它提供了全套的电机控制电路和现场控制站。

由于一体化电机控制的模块化设计使得电动执行器能最佳地适应电厂的总体控制。

一切电气部件，如限位开关，扭矩开关以及监视装置等都可以被集成安装在控制单元当中（逻辑板：对内部信号和现场控制信号进行处理，并控制换向接触器。

电源板：电源转换模板。

信号和控制面板：带有初级保险和用于将现场操作发出的指令传递到电子电路。

现场控制面板：带有选择开关、按钮和指示灯）。

由于工作环境和用途的多样性，这就要求电动执行器能够适应不同环境下的使用要求。

二、auma一体化开全关型执行器常见故障及处理方法正是由于电动执行器工作环境的多样性与复杂性决定了auma一体化开全关型执行器现场出现了众多的故障，以下我们重点对其工作现场出现的频发性故障进行分析与处理。

（一）执行器就地、远方操作均不动作1、若就地检查故障等亮启，则故障点1：检查380v ac电源进线，如果缺相处理方法：检查380v ac电源进线三相电源接线是否牢固；遥测三相电缆绝缘是否正常；送电机构插件是否正常。

故障点2：检查电动执行机构是否过力矩处理方法：取下开关腔的外盖，观察auma执行器阀位设定控制面板上力矩表盘上的力矩指针是否指向了标准点，如果是此种情况，说明就地执行机构力矩动作。

其力矩动作可能是机械部分卡涩或力矩设定值过小引起的，事情况不同而处理有所差别。

（1）若电动执行机构属机械部分卡涩导致过力矩，则由机械班处理即可；（2）若电动执行机构属力矩设定值过小导致，则可将力矩设定值事工况要求将其适当调大；（3）若电动执行机构力矩设定值调至最大还不能满足工况要求，则建议更换力矩更大点的电动头。

调节型：1、机械限位调整1.1行程调整。

全关调整：打开 NORM 侧面盖板，将阀门手摇到全关，然后按 WDR所示方向调 A 1（向里按），直到计数小凸轮C恰好转到全关标记小红点 D处。

全开调整：打开 NORM 侧面盖板，将阀门手摇到全开，然后按 WDL，所示方向调 A2（向里按），直到计数小凸轮 C 2恰好转到全关标记小红点D 2处。

1.2力矩调整。

拧松全关行程调节柱 A 1旁 2 只螺丝，将力矩值调到全关力矩值。

全开力矩设置类似。

1.3就地电动操作执行器，检查行程及力矩是否正常动作。

2、阀位反馈调整将就地电动全关，调整阀位反馈零位电位器调 W，使反馈电流恰为 4mA；将就地电动全开，调整阀位反馈满度电位器W，使 ab反馈电流恰为20mA，反复调整零位、满度即可。

3、电信号平衡调整：按表1进行控制与阀位反馈信号之间的平衡调整。

表1 平衡调整输人信号阀门位置调节方法4mA 全关顺时针调节 P3,使对应的关灯恰好亮20mA 全开逆时针调节P4,使对应的开灯恰好亮4、调试注意事项4.1防止执行器行程调乱。

计数齿轮组由阀位测量电位器、主动轮及从动轮、变速齿轮、计数齿轮、行程凸轮、力矩凸轮、计数小凸轮、行程调节柱等组成。

当计数齿轮组尚未全关（全开）到位时，电位器已到位，这种电位器与齿轮组的不匹配现象，将导致执行器全关或全开时行程开关不起作用，很容易使电位器主动轮与从动轮间产生滑齿现象。

当行程调乱时，应松开电位器的紧固螺母，将从动轮向上抬起，使主动轮与从动轮脱离，然后往回调电位器才可避免此现象。

4.2AUMA调节型的负载能力一般为250Ω，而普通操作器的输出端4~20m A，为了获得输出1~5V ，都并有电阻250Ω，这将使调试过程中出现执行器就地可开关，但远方操作器无法操作。

解决的办法是将操作器的250Ω电阻短接，或是串人信号隔离器，这样做可以增强 AUMA抗干扰能力。

4.3不同行程执行器的计数齿轮组变速比不同，不得互为替代。

Certificate Registration No.12 100 4269多回转电动执行器SA 07.1 - SA 16.1 SAR 07.1 - SAR 16.1AUMA MATIC操作手册2多回转电动执行器 SA 07.1 - SA 16.1 / SAR 07.1 - SAR 16.1AUMA MATIC 操作手册本手册适用于 : 本手册适用于SA(R) 07.1 - SA(R) 16.1带一体化控制单元 AUMA MATIC 多回转电动执行器本手册仅适用于“　顺时针关”的原则，既驱动轴顺时针旋转阀门为关闭。

‘目录 页码1. 安全操作说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.1 应用范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 简单描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.3 现场接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.4 维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.5 注意事项　. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.6 特别说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42. 技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52.1 多回转电动执行器SA(R) 07.1 - SA(R) 16.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52.2 控制单元AUMA MATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53. 接线端子说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64. 存储和运输 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75. 与阀门／齿轮箱的连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76. 手动操作　. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97. 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107.1 接线图　. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107.2 停机方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108. 限位开关设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118.1 关方向端限位设定(黑区) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118.2 开方向端限位设定（白区）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129. DUO 位置开关设定 (选项). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129.1 关方向设定　(黑区) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129.2 开方向设定(白区) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1210. 力矩开关设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1311. 试运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1412. 机械位置指示设定 (选项) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1413. 电位计设定 (选项) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1514. 电气位置反馈RWG 设定(选项). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1614.1 两线制4 - 20 mA 和 三／四线制0 - 20 mA 设定．. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1714.2 三／四线制 4 - 20 mA 设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1815. AUMA MATIC 编程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1915.1 接口板上　LEDS 功能(标准配置) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1915.2 逻辑板编程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2015.3 紧急关和紧急开信号　(选项) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213多回转电动执行器 SA 07.1 - SA 16.1 / SAR 07.1 - SAR 16.1操作手册AUMA MATIC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 页码16. 定位板(选项) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2116.1 技术参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2116.2 设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2116.3 关方向终端位置调整(标准配置) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2316.4 开方向终端位置调整（标准配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2416.5 灵敏度调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2516.6 开方向终端位置调整（标准配置）(反向操作) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2516.7 关方向终端位置调整（标准配置）(反向操作). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2616.8 分段位置设定功能(选项) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2716.8.1 分段功能描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2716.8.2 编程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2716.8.3 分段位置设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2717. 定时功能 (选项) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2817.1 LEDs (定时)自诊断功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2817.2 定时器设定　. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2918. 保险装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3019. 维修　. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3020. 一体化控制单元 AUMA MATIC 测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3121. 遵从标准声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34ＡＵＭＡ办公室和代表处的地址　. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 351. 安全操作说明1.1 应用范围 AUMA 电动执行器用于操作球阀，蝶阀，闸阀等工业阀门。

AUMA电动执行器常见故障排除AUMA电动执行器是一种常见的工业设备，广泛应用于阀门和调节器的自动控制系统中。

然而，在使用过程中，AUMA电动执行器也会出现一些常见故障。

本文将对AUMA电动执行器的常见故障进行排除，并提供解决方法。

1.电源故障：当AUMA电动执行器无法启动或工作电压不稳定时，可能是电源故障导致。

解决方法如下：-检查电源线路，确保电源正常供应。

-检查电源插座和插头，确保插头连接良好。

-检查电源开关和保险丝，确保正常工作。

2.控制信号故障：当AUMA电动执行器无法响应控制信号或控制信号不稳定时，可能是控制信号故障导致。

解决方法如下：-检查控制电缆连接，确保电缆连接良好。

-检查控制信号源和接收设备，确保信号传输正常。

-检查控制信号线路，确保信号传输无干扰。

3.电机故障：当AUMA电动执行器电机无法正常工作或工作异常时，可能是电机故障导致。

解决方法如下：-检查电机供电线路，确保电源正常供应。

-检查电机绕组和接线端子，确保接触良好。

-检查电机轴承和润滑系统，确保正常运转。

4.机械故障：当AUMA电动执行器机械部件损坏或运动阻力过大时，可能是机械故障导致。

解决方法如下：-检查执行器传动系统，清理和润滑传动部件。

-检查执行器运动部件，清理和润滑运动部件。

-检查执行器阀门连接，确保连接牢固。

5.控制系统故障：当AUMA电动执行器的控制系统无法正常工作或工作异常时，可能是控制系统故障导致。

-检查控制系统电源和地线，确保电源正常供应。

-检查控制系统接线端子和连接电缆，确保接触良好。

-检查控制系统模块和程序，修复或替换故障模块。

总结：AUMA电动执行器的常见故障排除涉及电源故障、控制信号故障、电机故障、机械故障和控制系统故障等方面。

排除故障的关键在于仔细检查电源、控制信号、电机、机械部件和控制系统，并采取相应的解决方法。

及时排除故障可以保证AUMA电动执行器的正常运行，提高生产效率。

常用执行机构说明书第一节 AUMA电动执行机构 (3)第二节 ROTORK电动执行机构 (9)第三节 SIPOS电动执行机构 (14)第四节瑞基电动执行机构 (18)第五节 STI气动执行机构 (31)第六节 TEC2000执行器 (34)第七节 EMG-DREHMO型电动执行器 (41)第八节扬州电动阀门电动装置 (45)第九节 fisher气动执行机构 (47)第十节 ABB TZID-C气动执行机构 (50)第十一节梅索尼兰执行机构 (72)第一节AUMA电动执行机构1 设置与调校:运行测试:1.5.1.1 用手将阀摇到中间位置。

1.5.1.2 在就地操作执行器，检查相位，如不对，交换W1和U1接线。

1.5.1.3 在执行器转动的情况下，扭动终端开关和力矩开关的测试钮(红色)，执行器应停止，如不正确，检查接线。

1.5.2 操作前准备:1.5.2.1 用手拉起切换手柄大约85°，放开手柄, 手柄将自动弹回.1.5.2.2 来回少许转动手轮。

1.5.2.3 当电机转动时，手动操作自动解除.1.5.3 限位开关与力矩开关设定1.5.3.1 限位开关的设定以下描述以“顺时针关”的操作为例，既驱动轴顺时针旋转时阀门为关闭。

设定时一定要注意关闭方向，逆时针关的相反。

1.5.3.1.1 黑颜色区:1.5.3.1.1.1关方向设定顺时针转动手轮是阀门到全关位置。

用细螺丝刀(5 mm)按下并箭头指示方向旋转调整杆A，同时观察指针B。

此时能听到齿轮的转动声，指针B每次变化90度。

当指针B和标记C只相差90°时，要缓慢旋转，当其正指向C时，停止转动并松开螺丝刀。

如果有些过位，继续以此方向旋转直到指针B指向标记C。

1.5.3.1.1.2 开方向设定逆时针转动手轮是阀门到全开位置，然后再返回1/2圈。

用细螺丝刀(5 mm)按下并箭头指示方向旋转调整杆D，同时观察指针E。

此时能听到齿轮的转动声，指针E每次变化90度。

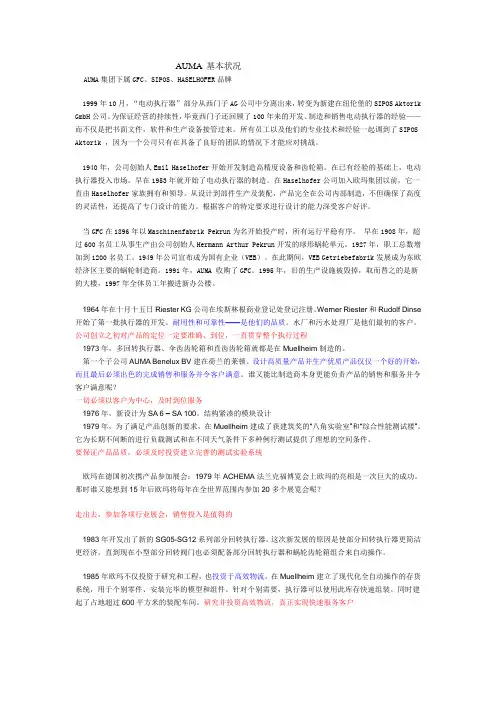

AUMA 基本状况AUMA集团下属GFC、SIPOS、HASELHOFER品牌1999年10月，“电动执行器”部分从西门子AG公司中分离出来，转变为新建在纽伦堡的SIPOS Aktorik GmbH公司。

为保证经营的持续性，毕竟西门子还回顾了100年来的开发、制造和销售电动执行器的经验——而不仅是把书面文件，软件和生产设备接管过来。

所有员工以及他们的专业技术和经验一起调到了SIPOS Aktorik ，因为一个公司只有在具备了良好的团队的情况下才能应对挑战。

1940年，公司创始人Emil Haselhofer开始开发制造高精度设备和齿轮箱。

在已有经验的基础上，电动执行器投入市场。

早在1953年就开始了电动执行器的制造。

在Haselhofer公司加入欧玛集团以前，它一直由Haselhofer家族拥有和领导。

从设计到部件生产及装配，产品完全在公司内部制造，不但确保了高度的灵活性，还提高了专门设计的能力。

根据客户的特定要求进行设计的能力深受客户好评。

当GFC在1896年以Maschinenfabrik Pekrun为名开始投产时，所有运行平稳有序。

早在1908年，超过600名员工从事生产由公司创始人Hermann Arthur Pekrun开发的球形蜗轮单元。

1927年，职工总数增加到1200名员工。

1949年公司宣布成为国有企业（VEB）。

在此期间，VEB Getriebefabrik发展成为东欧经济区主要的蜗轮制造商。

1991年，AUMA 收购了GFC。

1995年，旧的生产设施被毁掉，取而替之的是新的大楼，1997年全体员工年搬进新办公楼。

1964年在十月十五日Riester KG公司在埃斯林根商业登记处登记注册。

Werner Riester和Rudolf Dinse 开始了第一批执行器的开发。

耐用性和可靠性——是他们的品质。

水厂和污水处理厂是他们最初的客户。

公司创立之初对产品的定位一定要准确、到位，一直贯穿整个执行过程1973年，多回转执行器、伞齿齿轮箱和直齿齿轮箱就都是在Muellheim制造的。

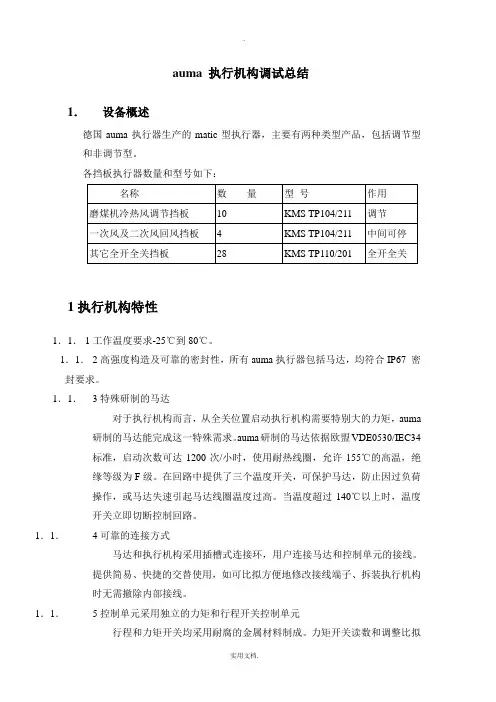

auma 执行机构调试总结1．设备概述德国auma执行器生产的matic型执行器，主要有两种类型产品，包括调节型和非调节型。

各挡板执行器数量和型号如下：1执行机构特性1．1．1工作温度要求-25℃到80℃。

1．1．2高强度构造及可靠的密封性，所有auma执行器包括马达，均符合IP67 密封要求。

1．1．3特殊研制的马达对于执行机构而言，从全关位置启动执行机构需要特别大的力矩，auma 研制的马达能完成这一特殊需求。

auma研制的马达依据欧盟VDE0530/IEC34标准，启动次数可达1200次/小时，使用耐热线圈，允许155℃的高温，绝缘等级为F级。

在回路中提供了三个温度开关，可保护马达，防止因过负荷操作，或马达失速引起马达线圈温度过高。

当温度超过140℃以上时，温度开关立即切断控制回路。

1．1．4可靠的连接方式马达和执行机构采用插槽式连接环，用户连接马达和控制单元的接线。

提供简易、快捷的交替使用，如可比拟方便地修改接线端子、拆装执行机构时无需撤除内部接线。

1．1．5控制单元采用独立的力矩和行程开关控制单元行程和力矩开关均采用耐腐的金属材料制成。

力矩开关读数和调整比拟方便。

行程开关可采用起子调整，调整比拟方便。

1．1．6可靠的手动装置由于马达切离驱动轴在蜗杆/蜗轮自锁之前，因此在执行机构力矩动作后也可很轻易地将其操作模式由电动切到手动。

〔不象其他国产电动执行器一旦力矩动作就很难进行电动、手动切换。

〕当马达启动后手动/自动切换灵活，不会出现手轮打转现象。

1．2其它附加装置特性1．2．1附加了DUO-极限开关DUO-极限开关有两组附加的计数转轮和相关的开关，能设定在两个阀位末端的任何位置。

1．2．2精密电位器采用高精密度，防震型电位器。

可提供可靠的，线性良好的位置反应信号。

1．2．3在每个执行机构内部加装了防潮电热器。

〔可见即使采用了IP67高密封性标准，马达内部也可能因温差而受潮。

〕2．auma执行机构调试过程2．1通电前线路确认由于auma执行机构在浙江省是第一次使用，加上厂家提供的内部接线图有些错误存在，所以浙江省电力设计院提供的内部接线图错误较多，每一只执行机构在调试前都必须进行详细的回路确认。

AUMA多回转电动执行器使用说明AUMA多回转电动执行器是一种电动执行器，适用于需要多个回转的应用场景。

它具有可靠的性能，广泛应用于工业自动化系统中。

本文将详细介绍AUMA多回转电动执行器的使用说明，包括安装、操作、维护等方面的内容。

一、安装1.在安装AUMA多回转电动执行器之前，需要确保执行器的型号、规格与系统要求相符，同时检查执行器是否有损坏或异常。

2.在安装前应先检查电动执行器的工作环境是否满足要求，确保没有过于恶劣的温度、湿度、腐蚀等条件。

3.安装执行器时，应确保其与阀门或执行器连接部位的尺寸、标高以及安装方式等参数符合要求，并正确选择连接方式（螺纹连接、法兰连接等）。

4.为了保证执行器的正常工作，还需确保电源电压、控制信号的准确、稳定，同时还应根据执行器的特性配置适当的防雷设备。

二、操作1.在开始操作前，首先需要确保执行器的电源已经接通，并检查控制信号是否正常。

2.执行器控制方式可以选择手动方式或自动方式。

当选择手动方式时，可使用手轮或手柄直接控制执行器的运动。

当选择自动方式时，可通过PLC或DCS等系统发送控制信号，实现对执行器的远程控制。

3.在执行器使用过程中，应根据需要合理设置控制信号，控制执行器的开度，以达到所需的工作效果。

4.当执行器出现异常情况（如电源故障、阀门运行异常等）时，应立即停止使用，并采取必要的维修措施。

三、维护1.定期检查执行器的工作状态，包括电源供应、控制信号等。

如发现异常情况，应及时排除。

2.对于执行器的密封件、传动机构、电机等关键部件，应定期进行润滑和保养。

3.执行器的运动部分应保持清洁，并使用适当的防尘、防水措施，以延长其使用寿命。

4.若执行器需要更换密封件、传动件等零部件时，应选择与原装件相同的型号和规格，并确保更换工作在停电、停水的情况下进行。

5.对于长时间不使用的执行器，应注意对其进行防腐蚀处理，同时定期进行试运行，以确保其正常工作。

以上就是AUMA多回转电动执行器的使用说明。

奥玛AUMA旋转式电动执行器使用手册本手册适用于 SA、SAL、SAH、SAR、SAEx、SAREx型的奥玛AUMA执行器。

目录1. 运输与保管2. 工作环境条件3. 往阀门上安装4. 手动5. 电气连接6. 试运行7. 调整限位开关8. 调整DUO限位开关（选购件）9. 调整力矩开关10. 调整机械式位置指示器（选购件）11. 调整电位器（选购件）12. 调整电感式限位传感系统IWG和电子式阀位计RWG（选购件）13. 螺纹套筒的最后加工（连接方式A）14. 维护1 运输与保管- 在运往安装地点的途中，一定要采用坚固的包装，- 千万不要利用执行器上的手轮来栓结起重用的锚具索具等，- 应在干燥通风的室内保管，为防止地面潮气侵入，应置于货架上或用木板隔潮，- 应加以遮挡，防止沾染灰尘和脏物，- 凡是光亮的表面均应涂抹适当的防腐剂。

2 工作环境条件AUMA旋转式执行器的工作环境温度为：SA -25℃～ +80℃(标准工况) SAR -25℃～ +60℃SAL -60℃～ +60℃ SAEx -25℃～ +40℃SAH 0℃～ +120℃SAREx -25℃～ +40℃SA型适用于短时工作制S2─15min (依据VDE 0530)。

SAR型适用于S4─25%ED (依据VDE0530)，允许的开关频度可参看SAR 最新样本。

3 往阀门上安装AUMA旋转式执行器可以安装或工作于任意方位。

●首先检查阀门与齿轮箱的连接法兰是否匹配。

注意：法兰的定心是按余隙配合进行的！对于A型连接，螺纹套筒的螺纹必须与阀杆的螺纹相一致。

如果订货时如未讲明螺纹该如何加工，则螺纹套筒在出厂时不钻孔或者只进行粗钻。

其最终加工方法参见第13节。

对于B1，B2，B3，B4型连接，则把螺纹套筒钻好孔和键槽后发货（一般依据 ISO 5210 进行）。

●检查螺纹套筒的孔与键槽，是否同阀门-减速器输入轴上的孔和键槽一致。

●对执行器和阀门-减速器的法兰接合面，进行全面除油。

德国欧玛（auma）产品介绍产品简介Auma Norm（基本出力部分)AUMA NORM的构成及概括介绍AUMA多回转执行器的整个产品系列都是采用统一的模块化设计的。

它的标准配置AUMA NORM由如下的部件组成：电动机传动机构控制单元电气连接阀门联接装置手动机构传动机构蜗杆蜗轮减速机构将电动机的转速降低到所需要的输出转速，电机不转时传动机构自锁。

齿轮箱是由铸铁制成的。

阀门联接装置有多种类型的输出驱动装置可供选择以便将执行器安装在不同类型的阀门上。

外形及尺寸符合ISO 5210或DIN 3338标准。

亦可按要求提供DIN 3210标准提供输出驱动装置。

手动操作在手动操作模式下可以设定行程开关和执应紧急操作。

当电机在停止状态时，拉动手/自动切换手柄可以将电动机与传动机构脱离同时将手动机构与传动机构联接在一起。

因为电动执行器是以电动为优先而设计的，所以一旦启动电机手动机构便立刻自动地与传动机构脱离同时电动机便自动地与传动机构啮合到一起。

在电动操作期间手轮不转动。

用一台便携式电动执行器可以实现紧急操作，但这时需要使用一个专用的联轴器（注意：最大允许转速为300 rpm）可闭锁式手轮操作机构（任选配置）为了避免未经许可的手动操作，可以提供一个闭锁装置。

电机专门开发的具有大启动力矩的AUMA电动机保证了AUMA电动执行器的可靠性。

这对于抬起完全关闭的阀板和严密的扭矩关闭是必需的。

更进一步说，这种电机能够保证在阀板移动过程中所需扭矩的变化不会对输出转速产生明显的影响。

电气连接控制电缆和动力电缆的连接是通过AUMA插拔式连接器来实现的。

AUMA NORM的技术参数根据标书的要求，我们选择的执行器具有如下的配置及性能参数：供电电源：380V ±20%，50Hz ±1%，3Ph，电源电压降至负值极限时执行器能够正常启动，并保证其行程变化不大于全行程的1.5%。

电动执行器工作制：每小时允许接通次数为1200次。

AUMA执行器1．AUMA执行器产品介绍AUMA执行器不论是其控制部分还是减速机构，最显著的特点就是它的模块化设计，使其具有高度的配置和使用的灵活性。

AUMA电动执行器包括多转式（multi-turn）、部分转角式（part-turn）和直行程（linear）三种。

其中多转式的力矩范围为10---32000NM，部分转角式力矩范围25---360000NM，直行程的推力为3.8---217KN。

AUMA多转式执行器SA系列主要应用于开关插板门以及球阀；部分转角式主要分为AS系列和SG系列，其转角0—90度行程时间为4---180秒，主要应用于蝶阀控制；直行程执行器实际上是由多转式执行器（SA）与线性减速机构（LE）组合而成，它主要是通过推拉实现对阀门的控制。

2．在用的AUMA执行器2．1 直行程：直行程执行器（亦称为直推直拉式）主要应用于automate globe vavle、butterfly vavle、modulating vavle的控制。

2．1．1 普通AUMA执行器：无论是何种型号的AUMA执行器，它的基本操作模式都有两种，即本机操作模式（LOCAL）和远程控制模式（RAMOTE）；其中远程控制模式还包括远程开关量控制和远程模拟量控制两种方式。

在本机控制模式下，执行器可以通过按钮进行操作，方便检修。

普通AUMA执行器的就地调整主要包括行程、力矩开关的调整和零满调整。

1）行程限位开关的调整：首先要用手轮将执行器操作到全关位置，也可用力矩关到底然后回调若干定为全关行程限位位置（此位置须由阀门厂家或或管阀班人员确认），然后压下调试轴A，并以箭头所示方向旋转，可以感觉和听到驱动轴齿轮啮合转动的咯哒声，同时指针B以90度的步进速度旋转，当指针B刚好指向红点C时，停止转动A，则限位定好。

（如果指针B调过红点C或是A轴旋转过头，不要反向调整，继续按箭头所示方向进行调整，重新进行限位）。

全开位置的行程限位方法一样，不再赘述。

AUMA电动执行机构操作手册多转式电动执行机构是一种性能比较稳定的机电一体化装置。

如果按照以下的要求正常操作，可以避免对设备造成意外的损坏。

1. 运输和保存？在阀门运往安装现场的过程中，必须有适当的包装.？严禁用将起重链条或起重钩安装在阀门手轮上作为阀门的起重部位。

？阀门必须室内保存且通风良好，干燥。

? 将阀门保存在货架上或木制框架上以避免潮气对阀门造成损坏。

? 必须将阀门遮盖起来，以防止阀门受到灰尘、杂物的污染。

？对暴露在外面的部分，必须采取措施,防止腐蚀。

2. 使用条件AUMA多转式执行机构可以正在以下条件下正常使用：最低温度最高温度最低温度最高温度型号型号 (?） (?）（?) (?)SA(标准）开关型的电动执行机构SA系列设计的主要目的是为了使阀门能够快速关闭（按照VDE0530)。

3. 阀门和齿轮箱的安装阀门和齿轮箱的安装和控制箱可以在任何位置安装。

？检查减速箱的输出法兰是否和阀门及齿轮箱的法兰相配。

注意:安装时必须保证法兰上的连接螺栓的安装轻松、自如. -————-———--————---————-—-——-———-———————————————？输出连接口为A型：插口的螺纹必须和阀杆螺纹相配。

？如果在定货是没有注明螺母的方向，在供货时只提供没有打孔或没有攻丝的螺母.阀杆螺母的安装见13所述。

? 对于型号为B1,B2，B3的输出装置设计为锥形轴连接或键连接。

(一般情况下执行ISO5210 标准）.? 检查锥形轴和键槽是否和阀门及齿轮箱的输入轴相符.? 将执行机构、阀门及齿轮箱的安装表面清理干净。

？在阀门及齿轮箱的输入轴表面涂上少量润滑油。

? 将执行机构放在阀门或齿轮箱上,并将螺栓对角紧固(紧固力矩见8。

8）4。

手动操作手动-电动操作的切换:注意：只有在驱动装置停止运转的情况下方可用手轮进行操作.? 将手动—电动转换手柄抬起(在手轮的中间部位大约850)，手动轻轻的转动手轮.？将手动—电动转换手柄复位(在弹簧的作用下，离合器恢复原位);此时仍然可以进行手动操作。
