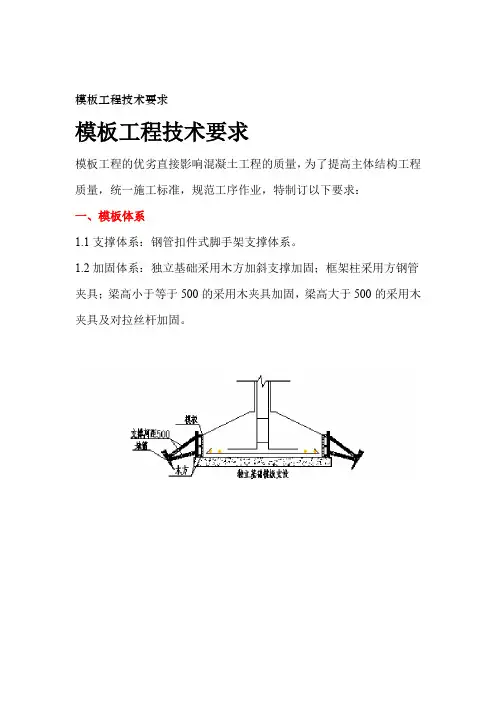

模板支撑加固体系技术参数
楼板支撑技术参数：
立杆：1、立杆下部设置废木垫板。
2、立杆间距900(柱帽600)
横杆：1、扫地杆离地200
2、中部横杆间距不超过1500
3、顶部横杆外露不超过500（含顶托）
顶托：顶托锚固钢管内3/5，外露2/5
剪刀撑：1、洞口及外围必须设置垂直剪刀撑
2、支架高度超过3步必须设置水平剪刀撑并每6跨设置垂直剪刀撑
龙骨：1、主龙骨采用Ф48双钢管，间距随立杆，外露不超过300
2、次龙骨采用50*100木方，板厚小于160间距250，大于160间距150
面板：采用18厚黑模板
挡土墙、剪力墙支撑技术参数：
1、竖向采用50*50方通，间距230，水平采用双钢管，间距离地230，向上@460，（例如：地下室层高3.5M要求内侧不少于6道，外侧不少于7道；标准层层高2.90M要求内侧不少于5道外侧不少于6道）；下侧三道采用双螺帽。
2、内外@3000设置两道斜撑，一道为1500位置，一道为2500位置。
框架柱支撑技术参数：
1、柱截面600以下柱水平加固不少于6道
2、柱截面600~800柱设置一道对拉丝杆，水平间距@460
3、柱截面800~1200柱设置二道对拉比杆，水平间距@460
框架梁支撑技术参数：
1、梁宽300外加一排立杆；梁宽400~800外加两排立杆；梁宽900~1000外加三排立杆
2、梁高小于600采用梁夹@500；梁高600~800设置一道对拉丝杆@460；梁高800~1200设置二道对拉丝杆@460；梁高1200~1800设置三道对拉丝杆@460；梁高1800以上垂直水平间距@460
丝杆统一为Ф14止水或高强丝杆
后浇带支撑需单独采用钢管扣件另行支撑立杆不小于3排，步距不大于1500
楼梯立杆间距@900，主龙骨采用双钢管，次龙骨采用木方@250
其它未注明详专项施工方案及中海标准统一做法
模板支撑体系技术标准 一、JGJ162-2008建筑施工模板安全技术规范 5.1.6承重的支架柱，其荷载应直接作用于立杆的轴线上，严禁承受偏心荷载。 6.1.1应对模板和配件进行挑选、检测，不合格者应剔除，并应运至工地指定地点堆放。 6.1.9支撑梁、板的支架立柱安装构造应符合下列规定： 1.梁和板的立柱，纵横向间距应相等或成倍数。 2.钢管立柱底部应设垫木和底座，顶部应设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，插入长度不得小于15mm,螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。 3.在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平杆。扫地杆与顶部水平杆之间的间距，在满足模板设计所确定的水平杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平杆。当层高在8～20m时，在最顶步距两水平杆中间应加设一道水平杆；当层高大于20m时，在最顶两步距水平杆中间应分别增加一道水平杆。所有水平杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平杆端部和中部沿竖向设置连续式剪刀撑。 4.钢管立柱的扫地杆、水平杆、剪刀撑应采用Φ48mm×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，用两个旋转扣件分别在离杆端不小于100mm处进行固定。 5.梁下支撑立柱应设置纵横向扫地杆、水平杆与支撑体系连成一体。 6.2 支架立柱安装构造 6.2.4当采用扣件式钢管作立柱支撑时，其安装构造应符合下列规定： 1.钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置底座及垫板，垫板厚度不得小于50mm。 2.钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第6.1.9条的规定。当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于两跨，高低差不得大于1m，立柱距边坡上方边缘不得小于0.5m。 3.立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。 4.严禁将上段的钢管立柱与下段钢管立柱错开固定于水平杆上。 5.满堂模板和共享空间模板支架立柱，在外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔10m左右设由下至上的竖向连续式的剪刀撑，其宽度宜为4～6m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑（见图 6.2.4—1）。剪刀撑杆件的底端应与地面顶紧，夹角宜为45°～60°。当建筑层高

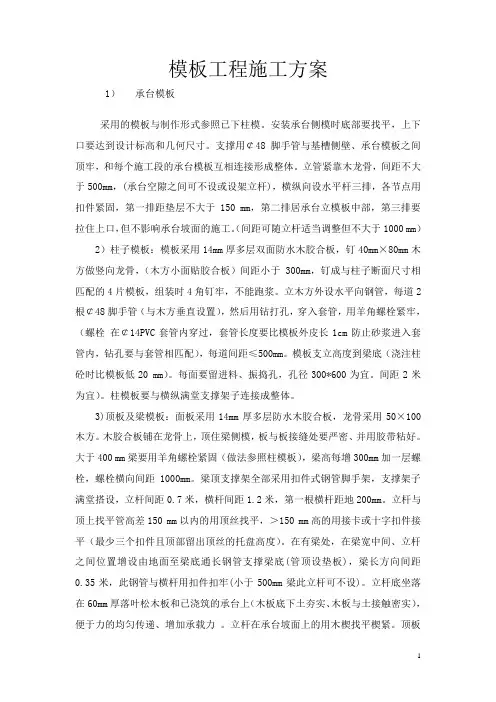

模板支撑体系作业指导书 模板工程是砼结构外观质量好坏的重要保证，在地下结构施工中也是投入较大的一部分，模板支撑系统的选择正确与否直接影响施工进度及工程质量，模板方案的选择和考虑的出发点是工程的质量及进度，在此基础上进行综合性经济成本分析，为达到满足工程需要，减少周转材料投入，降低工程成本的目的，从六个方面阐述并附模板支撑体系计算书。 （1）剪力墙模板 1）筒体剪力墙模板采用双面镀膜防水胶合板配制，墙体400～600厚的模板竖楞采用50?100木枋，纵向间距为300mm，横楞采用?48?3.5钢管，横向间距为500mm。模板支撑采用普通钢管脚手架，并采用普通钢管做斜撑。为了保证模板的侧向刚度，内外模板之间加设φ14mm对拉双帽螺杆，为使对拉螺杆重复使用,对拉螺杆外套?16硬质塑料管,对拉螺杆的纵向间距500mm，水横向间距450mm。 详见塔楼筒体剪力墙模板支模示意图（一） 筒体剪力墙模板采用双面镀膜防水胶合板配制，墙体200～300厚的模板竖楞采用50?100木枋，纵向间距为400mm，横楞采用?48?3.5钢管，横向间距为550mm。模板支撑采用普通钢管脚手架，并采用普通钢管做斜撑。为了保证模板的侧向刚度，内外模板之间加设φ12mm对拉双帽螺杆，为使对拉螺杆重复使用,对拉螺杆外套?14硬质塑料管,对拉螺杆的纵向间距550mm，横向间距500mm。 详见塔楼筒体剪力墙模板支模示意图（一）中圆括号内的数值2）塔楼区内筒体剪力墙模板配备一套，从地下室开始使用，然后周转到主体结构筒体剪力墙。
3）模板支设前，所有剪力墙的钢筋绑扎完成并验收通过，安装工程在墙体内的预埋管线埋设完毕，且验收通过。 4）裙楼区内墙剪力墙模板 内墙模板采用双面镀膜防水胶合板配制，模板竖楞采用50?100木枋，横向间距为400mm，横楞采用?48?3.5钢管，纵向间距为500mm。模板支撑采用普通钢管脚手架，并采用普通钢管做斜撑。为了保证模板的侧向刚度，内外模板之间加设φ12mm＠500对拉双帽螺杆，为使对拉螺杆重复使用,除人防部分不能用塑料管直接用对拉螺杆外，其它对拉螺杆外套?14硬质塑料管,对拉螺杆的双向间距500mm。 详见下图内墙支模示意图 （2）地下室楼层梁板模板及其支撑 1)梁板模板均采用1900×915×18双面镀膜防水胶合板，与日前建筑市场上普遍采用的普通胶合板相比，具有防水性能好，拆模后砼构件外表光洁，能有效提高梁板构件外观质量的突出特点。 2）梁板模板支设时先测定标高，搭设满堂脚手架，然后铺设梁底模，根据楼层上弹出的梁线进行平面位置校正、固定。较浅的梁支好侧模，而较深的梁先绑扎梁钢筋，再支侧模，然后支平台模板和柱、梁、板交接处的节点模。最后交工序验收进行下一工序施工。 3）若梁高H<600时，梁侧模仅设斜撑，不设对拉螺杆；若梁高600 成武县社会福利综合服务中心老年公寓 墙柱模板支撑加固方案 编制： 审核： 批准： 青建集团股份公司 2013年月日 1 编制依据 1、根据《砌体工程质量验收规范》GB50203-200 2、《模板工程方案》、成武县社会福利综合服务中心老年公寓工程施工图编制； 2、本交底依据现行规范、施工手册、设计更改通知单； 3、相关人员应仔细阅读本交底，有问题及时提出，交底未尽事宜按相关规程操作； 2 作业条件 1、墙钢筋绑扎完毕，水电管线及预埋件安装，绑好钢筋保护层垫块，并办理完隐检手续； 2、测设好轴线、模板线、水平控制标高； 3、墙模板底口应做水泥砂浆找平层，检查并校正。 3 施工准备 墙模板材料已到场，施工工人满足工程进度要求。 4 墙模板设计 1、墙模板：采用14mm厚覆膜木胶板。 2、外墙部分采用带止水片的M14对拉螺栓，内墙采用M14高强对拉螺栓和PVC套管。 3、横楞采用50×80木枋，间距200（净间距为150mm），竖楞采用φ48×3.5双钢管，对拉螺栓水平间距500mm、竖向间距400mm。 5 施工操作 5.1工艺流程 弹线→安装前检查及钢筋验收→一侧模就位→临时斜撑固定→插入穿墙螺栓（内墙加设PVC套筒）→清扫墙内杂物→安装就位另一侧墙模板（穿墙螺栓穿过另一侧墙模）→固定斜撑→调整模板位置→紧固穿墙螺栓 5.2施工操作要求 1、施工前检查验收 按设计图纸要求对墙体位置线、标高及门窗预留洞位置及时进行检查验收；同时按模板工程放样图检查墙模板拼装及墙体模板的编号。项目质检人员对绑扎完毕的墙体钢筋及时检查，并报监理工程师验收；验收时注重墙体钢筋规格、间距、墙厚尺寸及预留洞位置、尺寸、加筋。 2、安装门窗预留洞模板 根据设计图纸中的预留洞及门窗洞的位置，安装专用的模板，并固定牢固。然后在专用模板与墙体的接触处粘贴20×5mm海绵条。 3、模板就位 墙体钢筋通过验收后，根据模板放样图的编号，模板就位，并临时固定。模板一边吊装，一边将吊装就位的一侧模板底边内侧立于墙体位置线上，加以临时支撑。 4、安装对位螺栓 根据模板上预留的孔洞安装墙体M14对拉螺栓（地下室外墙时带止水片）。若为其他墙时，穿PVC套管（对位螺栓杆端向上，PVC套管套于螺杆上），要求下3排使用双螺帽。 5、清理墙内杂物 一侧模板安装临时固定后及时清扫墙体内的落物，保证墙体水平接槎干净无垃圾，且砼无浮浆。 6、另侧模板安装 以同样方法就位另一侧模板，使对拉螺栓穿过模板并在杆端套上螺母，然后调整相对两块模板的垂直度，与之同时调整斜撑的角度。当大模板垂直度及位置符合要求时，固定斜撑，紧固全部对拉螺栓。 外墙外模板以放样图的编号，按顺序从一边往另一边吊装就位，对拉螺栓紧固后，再拆除吊索。吊装一块固定一块，在吊装外墙外模板时，保证操作工人安全。 模板安装完毕后，全面检查对拉螺栓、斜撑是否紧固、稳定，要求下3排采用双螺帽。同时检查模板拼缝及下口是否严密，同时在内外墙底部模板预留清扫口。 7、检查验收 模板工程按模板设计和相关规范安装完毕，质检人员及时检查并上报监理验收。模板工程验收合格后方可进行下道工序施工。 8、细部接缝、拼缝处理 1）模板与基准面之间 墙体线验收完毕后及时对模板与楼板的接触面进行找平处理。在外墙模板安装时，下口仍粘贴20×5憎水绵条。 2）模板之间 在模板加工厂和周转材料堆场组合拼装模板时，各模板之间的拼接处，粘贴20×5mm憎水海棉条。 楼梯模板支撑体系计算书 ————————————————————————————————作者: ————————————————————————————————日期: 楼梯模板支撑体系计算书 一、参数信息 模板支架参数 横向间距或排距(m):1.00；纵距(m):1.00;步距(m):1.0; 立杆上端伸出至模板支撑点长度(m）:0.１0;模板支架搭设高度（m):３.３；采用的钢管(mｍ):Φ48×3.0 ;板底支撑连接方式:方木支撑；立杆承重连接方式：可调顶托; 荷载参数 模板与木板自重(kＮ/ｍ２)：0.500;混凝土与钢筋自重(kＮ／m3):２4.00０；施工均布荷载标准值(ｋＮ/m2）：2．０００； 材料参数 面板采用胶合面板，厚度为１5mm;板底支撑采用方木; 面板弹性模量Ｅ(N/mm2）:40０0；面板抗弯强度设计值（Ｎ/mｍ2):11.5; 木方弹性模量Ｅ(N/ｍm２):8000．000;木方抗弯强度设计值(Ｎ／ｍm2):１1.0０0; 木方抗剪强度设计值(Ｎ／mm2):１.400；木方的间隔距离（ｍｍ):2５0．０; 木方的截面宽度(ｍm）:４0.00;木方的截面高度(mｍ):7０.0０； 40X70 模板支架立面图 二、模板面板计算 模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩I和截面抵抗矩W分别为： W=ｂh２/6=１00０×１5×15／6＝37500mm3 Ｉ=bｈ3/12=１000×15×15×15/12=28１250mm4 模板面板的按照三跨连续梁计算。 1-1 剖面图 受力分解图 1、荷载计算 静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)： 钢筋混凝土梯段板厚度为1０0mm ，踏步高度为175m ｍ，宽度为26０mm,每一梯段板的踏步数为8步。 钢筋混凝土梯段板自重为：21 ×0.１75×２５＋0.１０×25/αcos =5.104 kN ／ ㎡ 其中:根据图纸可得α=３1° 故αcos =?31cos = 0.８5７ q1 = 5.104×1+0.5×1 ＝ ５.６04 kN/m; α 金牛大厦二期工程 地 下 室 外 墙 单 边 加 固 方 案 编制人：审核人：审批人： 编制单位：成都建筑工程集团总公司 编制日期：2016 年 5 月11 日 目录 一、工程概况 (2) 二、模板加固方案选择 (2) 三、施工方案与技术措施 (4) 四、技术保证措施 (8) 五、安全注意事项 (8) 六、外墙模板计算书 (8) 一、工程概况 金牛大厦二期工程位于武汉市江汉区黄浦大街与建设大道交汇处，临近赵家条地铁站口。建设单位为武汉交发金炜置业有限公司，设计单位为中南设计院，监理单位为武汉工程建设监理咨询有限公司，施工单位为成都建筑工程集团总公司，武汉市质量、安全监督站监督。 本工程为一栋超高层写字楼及其商业裙楼组成。地下四层，局部两层，地上商业裙楼五层，塔楼写字楼52层，总高232.35m，总建筑面积115680㎡，地上设四层避难层。地下室负四层层高5.55m,负三层层高4.2m，负二层层高4.3m，负一层层高 6.25m。本工程结构形式：基础形式为钢筋混凝土钻孔灌注桩基础,主体为钢管柱框架—钢筋混凝土核心筒混合结构，核心筒区为钢筋混凝土结构，核心筒外为钢结构。 二、模板加固方案选择 由于地处市中心地带，周边临近地铁口、居民小区及市政主干道，可利用土地及场地有限，固地下室已施工支护连续墙与外墙临近，部分连续墙与地下室外墙重合100mm～300mm，地下室外墙外边至围护桩内侧的局部尺寸无法满足外墙施工操作空间，无法按照常规方法对外墙进行双面支模并加固施工，所以只能采用室内单侧 支模方案。亦不能满足外墙外防水卷材施工，固按设计要求改为水泥基渗透结晶防水涂料进行施工。 竖向构件的模板体系加固一般依赖于穿透构件的螺杆和围合于构件外围的抱箍来实现。由于本工程地下室外墙外侧距离很小，无法进行双面支模，只能单侧支模。按照常规，单面模板加固采用对拉螺杆与连续墙植筋锚固连接的方法及内侧底板或楼板埋设地锚，内侧采用斜撑钢管与单侧螺杆同时受力的方式，其效果与普通双面支模体系中的对拉螺杆效果一致。 总结以往施工经验并结合本工程实际，拟采取单面支模结合扣件式钢管支撑体系的施工方案，即外墙内侧支设单面木模，设置单侧螺杆、次楞、主楞，侧向压力通过连接墙板主楞与地面地锚的钢管传递至底板或楼面。 模板及支撑系统的施工荷载计算摘要：本文是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。 关键词：模板钢管支撑混凝土施工荷载分项系数侧压力荷载组合 1施工荷载计算的计算依据 施工荷载的计算方法应符合《建筑结构荷载规范》GB50009-2001的规定。本文仅适用于木模板、钢管脚手排架、钢管顶撑、支撑托的模板支撑系统；采用泵送、预拌商品混凝土，机械振捣的施工工艺，并依据原《混凝土结构工程施工验收规范》GB50204-92，附录中有关“普通模板及其支架荷载标准值及分项系数”的取值标准。 2模板支撑系统及其新浇钢筋混凝土自重的计算参数： 模板及其支架的自重标准值应根据模板设计图确定，新浇混凝土自重标准值可根据实际重力密度确定，钢筋自重标准值可根据设计图纸确定，也可以按下表采用： 钢筋混凝土和模板及其支架自重标准值和设计值统计表 3施工人员及设备荷载的取值标准： 施工活荷载的取值标准应根据不同的验算对象，对照下表选取，对于大型设备如上料平台、混凝土输送泵、配料机、集料斗等的施工荷载，应根据实际情况计算，并在大型设备的布置点，采取有针对性的加固措施。 施工活荷载标准值和设计值统计表 4混凝土楼板的施工荷载计算： 现浇混凝土楼面板的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及 施工活荷载组成，针对验算的具体对象，采用相应的荷载组合方式，现以100mm厚的混凝土楼面板举例，进行施工荷载组合设计值的计算，依此类推得到不同厚度楼板的施工荷载组合设计值，以便查表应用。 100mm楼板施工阶段恒荷载的计算与统计 楼板施工活荷载的计算与统计 100mm楼板的施工荷载组合计算与统计 不同厚度楼板施工荷载组合设计值的统计表 成武县社会福利综合服务中心老年公寓墙柱模板支撑加固方案 编制： 审核： 批准： 青建集团股份公司 2013年月日 1 编制依据 1、根据《砌体工程质量验收规》GB50203-200 2、《模板工程方案》、成武县社会福利综合服务中心老年公寓工程施工图编制； 2、本交底依据现行规、施工手册、设计更改通知单； 3、相关人员应仔细阅读本交底，有问题及时提出，交底未尽事宜按相关规程操作； 2 作业条件 1、墙钢筋绑扎完毕，水电管线及预埋件安装，绑好钢筋保护层垫块，并办理完隐检手续； 2、测设好轴线、模板线、水平控制标高； 3、墙模板底口应做水泥砂浆找平层，检查并校正。 3 施工准备 墙模板材料已到场，施工工人满足工程进度要求。 4 墙模板设计 1、墙模板：采用14mm厚覆膜木胶板。 2、外墙部分采用带止水片的M14对拉螺栓，墙采用M14高强对拉螺栓和PVC套管。 3、横楞采用50×80木枋，间距200（净间距为150mm），竖楞采用φ48×3.5双钢管，对拉螺栓水平间距500mm、竖向间距400mm。 5 施工操作 5.1工艺流程 弹线→安装前检查及钢筋验收→一侧模就位→临时斜撑固定→插入穿墙螺栓（墙加设PVC套筒）→清扫墙杂物→安装就位另一侧墙模板（穿墙螺栓穿过另一侧墙模）→固定斜撑→调整模板位置→紧固穿墙螺栓 5.2施工操作要求 1、施工前检查验收 按设计图纸要求对墙体位置线、标高及门窗预留洞位置及时进行检查验收；同时按模板工程放样图检查墙模板拼装及墙体模板的编号。项目质检人员对绑扎完毕的墙体钢筋及时检查，并报监理工程师验收； 验收时注重墙体钢筋规格、间距、墙厚尺寸及预留洞位置、尺寸、加筋。 2、安装门窗预留洞模板 根据设计图纸中的预留洞及门窗洞的位置，安装专用的模板，并固定牢固。然后在专用模板与墙体的接触处粘贴20×5mm海绵条。 3、模板就位 墙体钢筋通过验收后，根据模板放样图的编号，模板就位，并临时固定。模板一边吊装，一边将吊装就位的一侧模板底边侧立于墙体位置线上，加以临时支撑。 4、安装对位螺栓 根据模板上预留的孔洞安装墙体M14对拉螺栓（地下室外墙时带止水片）。若为其他墙时，穿PVC 套管（对位螺栓杆端向上，PVC套管套于螺杆上），要求下3排使用双螺帽。 5、清理墙杂物 一侧模板安装临时固定后及时清扫墙体的落物，保证墙体水平接槎干净无垃圾，且砼无浮浆。 6、另侧模板安装 以同样方法就位另一侧模板，使对拉螺栓穿过模板并在杆端套上螺母，然后调整相对两块模板的垂直度，与之同时调整斜撑的角度。当大模板垂直度及位置符合要求时，固定斜撑，紧固全部对拉螺栓。 外墙外模板以放样图的编号，按顺序从一边往另一边吊装就位，对拉螺栓紧固后，再拆除吊索。吊装一块固定一块，在吊装外墙外模板时，保证操作工人安全。 模板安装完毕后，全面检查对拉螺栓、斜撑是否紧固、稳定，要求下3排采用双螺帽。同时检查模板拼缝及下口是否严密，同时在外墙底部模板预留清扫口。 7、检查验收 模板工程按模板设计和相关规安装完毕，质检人员及时检查并上报监理验收。模板工程验收合格后方可进行下道工序施工。 8、细部接缝、拼缝处理 模板及支撑系统设计取值 中板纵距为600mm，横距900mm，水平杆步距为900mm；主楞采用φ48钢管双拼间距900mm，次棱采用100*100方木间距300mm。中板梁模板施工面板采用18mm 厚竹胶合板，次楞采用间距300mm的100*100mm方木，主楞采用间距450mm双拼φ48×3.5mm钢管。 顶板纵距为600mm，横距600mm，水平杆步距为900mm。主楞采用φ48钢管双拼间距900mm，次棱采用100*100方木间距300mm。立杆底座支撑在结构板上。顶总梁模板施工面板采用18mm厚竹胶合板，次楞采用间距250mm的100×100mm 方木，主楞采用间距300mm双拼φ48×3.5mm钢管。 11.3模板及支撑系统设计验算说明 11.3.1设计验算原则 （1）应满足模板在运输、安装、使用过程中的强度、刚度及稳定性的要求；（2）从本工程实际出发，优先选用定型化、标准化的模板支撑和模板构件；（3）采取符合实际的力学模型进行计算。 11.3.2模板及支架系统的力学参数 11.3.3模板变形值的规定 为了保证结构表面的平整度，模板及模板支架必须具有足够的刚度，验算时其变形值不超过下列规定： (1)结构表面外露的模板，为模板构件计算跨度的1/400； (2)结构表面隐蔽的模板，为模板构件计算跨度的1/250； (3)支架体系的压缩变形值或弹性挠度，为相应的结构计算跨度的1/1000；11.4侧墙模板及支架计算 11.4.1荷载计算 1、恒载——作用在模板上的侧压力 1/2νtββF=0.22γ（1）21C0=γHF （2）C取式中较小值 1）新浇注混凝土侧压力 F1=0.22rct0β1β2V1/2 =0.22×24×5×1.2×1.15×1 1/2 =36.43KN/m2 其中：rc为混凝土的重力密度，取24KN/m2； t0=200/(T+15)=200/(25+15)=5（注混凝土入模温度25℃）； β1，外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2，本工程采用商品混凝土，故取1.2； β2，混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50~90mm 时，取1.0；110～150mm时，取1.15，本工程坍落度为140±20mm，取值为1.15；V=1m/h，本工程混凝土采用汽车泵泵送浇筑，板块最大长度为28m宽度为0.8m，则浇筑速度为1m/h，混凝土每小时浇筑=1/28/0.8=22.4m3/h，。 2）新浇注混凝土侧压力 F2=rch=24×5.8=139.2KN/m2 3）新浇注混凝土作用于模板的最大侧压力标准值为 G4k=Fmin=F1=36.43KN/m2 其有效压头高度h=F1/rc=36.43/24=1.52m，计算简图如下： 结构施工质量提升措施方案 惠州水悦龙湾Ⅱ标工程3#、4#、5#、10#、6#、11#楼及各商业街主体结构，针对目前已出现的质量通病，现编制主体结构施工质量提升措施方案，以便更好的把好质量关。 结构质量提升主要体现在：模板加固提升措施、模板的拆除控制、主体结构混凝土浇筑质量控制与提升、混凝土养护、混凝土成品保护五大块，完善以上措施，现场结构质量从根本上进行可控、可操作、质量可行，具体实施如下： 一、模板加固提升措施 （一）、支撑体系内容 1、墙（柱）加固示意图 基本体系：钢管+木方+黑夹板 支撑要求如图所示（单位：mm） a、木方规格必须统一，木方加固必须到顶、到角，间距≤200；最下端木方距离地面≤50； b、最下端钢管(对拉螺杆)距地面≤200，间距≤500，其中为了满足自由端长度，最上面两排钢管间 距应≤550； c、螺杆间距≤450，结合采用PVC套管，保证平整度，端部螺杆需紧贴木方； d、梁板、梁柱、柱板的阴角交接处，需设置紧贴阴角木方，且纵向木方需顶死阴角木方，以保证 浇注砼后，阴角顺直。保证阴角部位每一位置均有木方加固，若木方长度不够，需要拼接。 e、所有墙柱根部，采用压脚板或者砂浆封底进行封堵。采用砂浆封堵时，必须在砼浇筑前24小时， 进行封堵。 备注：以上所叙述的加固为柱、墙的基本加固示意图，内墙（柱）、外墙（柱）的具体支撑加固图，详见下图； 2、外墙（柱）支撑加固示意图 基本体系：钢管支撑+钢索斜拉+钢管+木方+黑夹板 支撑要求如图所示（单位：mm） a、钢管顶撑采用三角体系固定，水平向钢管和斜撑钢管需固定在扫地杆上，竖向钢管连接水平钢 管和斜撑钢管，形成稳定的三角体系，斜撑钢管与水平钢管角度控制在40o至50o，按照间距2000进行布设； b、钢索斜拉，需事先预埋拉环，斜向拉索与水平拉索均固定在拉环上，角度控制在40o至50o，钢 索链接采用花篮螺丝，按间距2000进行布设； c、木方、钢管的固定方式以及间距要求同墙（柱）加固示意图； 3、内墙（柱）支撑加固示意图 一、施工准备 1、材料准备 钢管、十字扣件、转扣、连接扣、脚手板 2、材料要求 1. 脚手架采用扣件式钢管脚手架，直径48mm壁厚3.5mm无严重锈蚀、弯曲、压扁或裂纹。 2．扣件必须符合国家质量标准，不得有裂纹、气孔，不宜有缩松、砂眼或其它性能的缺陷。 3．扣件与钢管的贴合面必须严格整形，以保证与钢管扣紧时接触良好，当夹紧钢管时，开口处的最小距离不小于5mm活动部位能灵活转动，旋转面间隙应小于1mm。 4. 脚手板以厚度5cm宽度20cm的坚固木板为准；如厚度不足必须加固；凡是腐朽、扭纹、破裂、有较大的横向透节的木板都不准使用。 5. 扣件不准有脆裂、变形、砂眼、螺丝不正、滑牙等情况，并根据管径大小选用，不准乱用； 3、机具准备 安全带、扳手、安全帽、工具袋 二、作业条件 1、防护用品及工具齐全； 2、脚手架基础混凝土浇筑完毕且验收合格； 3、作业工人必须经过安全培训； 三、施工工艺 1、脚手架搭设顺序：混凝土浇筑完成T放线定位T放垫木T放横 向扫地杆T立杆T纵向扫地杆T横杆T安装斜支撑 2、搭脚手架前，仔细检查工作环境、防护用品和工具，做好准备工作。 3、地面混凝土具备搭设强度。 4 、安放横向扫地杆，扫地杆不得高于地面15cm。 5、放置立杆，立杆横距a=0.8m,立杆纵距b=0.8m，步距H1=1.5m。立杆垂直度偏差不得大于架高的1／200。 6 、纵向扫地杆应用直角扣件固定在竖向立杆上，并相互紧靠，将脚手架连接成为一个整体，距地不得大于150mm。 7、水平杆间距1.5m，对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm并应避免设在纵向水平跨的跨中。 8 、纵向横杆在立杆与横向横杆交界处设置。 9、梁底进行斜支撑搭设，进行加密处理。 四、质量标准 1 、满堂脚手架搭设构造要求 立杆纵距为0.8m。 大横杆间距h为1.5m。 立杆横距为0.8m。 模板支撑体系计算书计算依据： 1、《建筑施工模板安全技术规》JGJ162-2008 2、《建筑施工扣件式钢管脚手架安全技术规》JGJ 130－2011 3、《混凝土结构设计规》GB 50010-2010 4、《建筑结构荷载规》GB 50009-2012 5、《钢结构设计规》GB 50017-2003 一、工程属性 二、荷载设计 三、模板体系设计 模板及支架计算依据《建筑施工模板安全技术规》JGJ162-2008 设计简图如下： 平面图 立面图 四、面板验算 面板类型覆面木胶合板面板厚度t(mm) 14 面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5 面板弹性模量E(N/mm2) 5400 取单位宽度b=1000mm，按三等跨连续梁计算： W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.667mm4 q 1＝0.9×max[1.2(G 1k +(G 2k +G 3k )×h)+1.4Q 2k ，1.35(G 1k +(G 2k +G 3k )×h)+1.4ψ c Q 2k ] ×b=0.9×max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)× 0.9)+1.4×0.7×2]×1＝29.77kN/m q 1静＝0.9×1.35×[G 1k +(G 2k +G 3k )×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.9]× 1＝28.006kN/m q 1活＝0.9×1.4×0.7×Q 2k ×b＝0.9×1.4×0.7×2×1＝1.764kN/m q 2＝[1×(G 1k +(G 2k +G 3k )×h)]×b＝[1×(0.1+(24+1.5)×0.9)]×1＝23.05kN/m 计算简图如下： 1、强度验算 M max ＝0.1q 1静 L2+0.117q 1活 L2＝0.1×28.006×0.12+0.117×1.764×0.12＝ 0.03kN·m σ＝M max /W＝0.03×106/32666.667＝0.92N/mm2≤[f]＝15N/mm2 满足要求！ 2、挠度验算 ν max ＝0.677q 2 L4/(100EI)=0.677×23.05×1004/(100×5400×228666.667)＝ 0.013mm≤[ν]＝L/250＝100/250＝0.4mm 满足要求！ 3、支座反力计算 设计值(承载能力极限状态) R 1=R 4 =0.4q 1静 L+0.45q 1活 L=0.4×28.006×0.1+0.45×1.764×0.1＝1.2kN R 2=R 3 =1.1q 1静 L+1.2q 1活 L=1.1×28.006×0.1+1.2×1.764×0.1＝3.292kN 标准值(正常使用极限状态) R 1'=R 4 '=0.4q 2 L=0.4×23.05×0.1＝0.922kN 目录 一、基本情况 二、质量问题 三、分析质量问题的原因 （一）、管理因素 （二）、技术因素 四、处理措施 （一）、管理措施 （二）、技术措施 五、实施方案 （一）、施工准备 （二）、整改管理组织机构组成体系（三）、劳动力准备 （四）现场操作工艺流程 （五）加固补强操作要点交底（六）、施工方法 六、质量保证措施 七、修补质量要求 八、后续施工加强管理预防涨模措施 （一）、模板方面 （二）、混凝土浇筑方面 花垣县2014年公共租赁住房（26#、27#栋）工程二标段 (26#栋、27#栋）墙柱补强加固专项施工方案 一、基本情况 1、工程名称：花垣县2014年公共租赁住房（26#、27#栋）工程二标段 2、建设地点：花垣县城南 3、建设单位：花垣县住房和城乡建设局 4、设计单位：湘西州一品建筑设计院有限公司 5、监理单位：湘西自治州鑫诚建设监理有限公司 6、工程具体情况： 本工程为花垣县2014年公共租赁住房工程（26#、27#栋）项目，为二类建筑，建筑使用功能为50年，耐火等级为二级，屋面防水等级为二级。建筑面积为28910m2，26#栋地上20层，27#栋地上20层地下1层，框剪结构建筑高度61米，1-20层、层高3.0m，地下4.0米,长29.9m，宽28.2m。26#栋现一至四层墙柱已拆模；27#栋一至三层已拆模。因施工项目部一味的追求盲目工程进度，管理人员在过程质量检查中未及时跟进，施工操作人员不严格按照技术交底的要求进行施工造成了部分墙柱轴线偏差及垂直度超过规范要求。 二、质量问题。 花垣县2014年公共租赁住房（26#、27#栋）工程二标段26#栋一至四层出现部分剪力墙轴线偏差及垂直度偏差超过规范要求；27#栋一至三层出现部分剪力墙轴线偏差及垂直度超过规范要求，一层c 轴交5轴KJ-3出现偏位和垂直度超过规范要求（详细数据见后施工 安徽省凤阳中学新建校区工程 模 板 及 支 撑 体 系 技 术 交 底 发件人： 收件人： 江苏省第一建筑安装有限公司 二○一一年十一月一日 目录 第一章模板搭设 第二章模板拆除 第三章安全技术措施 第四章附图 第一章模板搭设 一、材料规格及要求 本工程梁底板模板为50×100mm木方配15mm厚的多层板，梁侧板、板模板采用15mm厚的多层板，多层板背面采用木骨架固定，扣件钢管支撑，钢管采用Φ48×2.8。具体支撑方式见计算书。 模板及其支架必须保证足够的刚度、强度和稳定性，能够可靠的承受新浇筑混凝土的自重和侧压力及在施工过程中所产生的荷载。 二、模板施工 1、基础（柱基、基础梁）模板施工方法 （1）、按图纸设计要求弹出轴线和支模边线； （2）、制作好的模板，用塔吊或人工搬运至操作点； （3）、在模板之间的拼结处，每块模板均贴好一条通长的胶带，使模板与模板拼缝严密，以防漏浆； （4）、在模板外表面弹出轴线，弹线具体位置要准确、线条清晰。 （5）、在模板拼装前要刷脱模剂，脱模剂要涂刷均匀，不宜太薄起不到脱模剂的作用，也不要太厚影响砼的外观； （6）、安装模板：将准备好的模板内边对准基础表面或楼面上弹出的边线。拼装时先竖好外拼板，再竖内拼板，在安装模板的过程当中至少要二个人配合进行工作，每相邻的两块模板安装就位后，在内外拼板的交接处订小木方，对模板进行临时固定。再进一步校正模板的垂直度、位置以及拼缝之间的严密性，然后用钢管进行最终固定，在固定的过程当中要注意随时对模板进行校正。 2、柱模板的施工方法： 柱子模板的安装主要考虑要保证垂直度和抵抗新浇砼的侧压力。 模板的安装：在楼面浇筑时预插的短钢筋上焊接柱的断面定位筋，用以固定和控制模板的位置。表面模板的临时固定方法同基础。每根柱子底部开一清扫孔，清扫孔的宽为200mm，高300mm。在模板支设好之后将建筑杂物清扫干净，然后将盖板封好。柱高大于3m时，应在从柱底到高2米的位置留设一浇筑孔或用串筒下料，以防砼浇筑过程中产生离析现象。模板初步固定之后，先在柱子高出地面或楼面300mm的位置加一道柱箍对模板进行临时固定，然后在柱顶吊下铅 模板支撑体系技术标准 一、JGJ１62-２008建筑施工模板安全技术规范 ５.1．6承重的支架柱，其荷载应直接作用于立杆的轴线上,严禁承受偏心荷载。 6.1.１应对模板和配件进行挑选、检测，不合格者应剔除，并应运至工地指定地点堆放。 6.１.9支撑梁、板的支架立柱安装构造应符合下列规定: 1．梁和板的立柱，纵横向间距应相等或成倍数。 2.钢管立柱底部应设垫木和底座,顶部应设可调支托,U型支托与楞梁两侧间如有间隙,必须楔紧,其螺杆伸出钢管顶部不得大于20０mｍ，插入长度不得小于15mm,螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。 3．在立柱底距地面20０mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平杆。扫地杆与顶部水平杆之间的间距,在满足模板设计所确定的水平杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平杆。当层高在8~2０m时，在最顶步距两水平杆中间应加设一道水平杆；当层高大于20m时，在最顶两步距水平杆中间应分别增加一道水平杆。所有水平杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平杆端部和中部沿竖向设置连续式剪刀撑。 4.钢管立柱的扫地杆、水平杆、剪刀撑应采用Φ48mm×3.5mm钢管,用扣件与钢管立柱扣牢。钢管扫地杆、水平杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mｍ，用两个旋转扣件分别在离杆端不小于1００mm处进行固定。 ５．梁下支撑立柱应设置纵横向扫地杆、水平杆与支撑体系连成一体。 6.2 支架立柱安装构造 6.2.4当采用扣件式钢管作立柱支撑时，其安装构造应符合下列规定： 1.钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置底座及垫板，垫板厚度不得小于5０ｍm。 2.钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第６.1.9条的规定。当立柱底部不在同一高度时,高处的纵向扫地杆应向低处延长不少于两跨，高低差不得大于1m,立柱距边坡上方边缘不得小于0.5m。 阳光海岸8号别墅 模板工程施工组织设计 一、工程概况： 本项目为阳光海岸别墅群其中的一栋，占地面积333.82M2，本期工程建筑面积为930.29 M2，工程位于风光秀丽的厦门市黄厝村黄金海岸，南靠环岛路，交通便捷。该工程设私家花园，有游泳池，叠泉水池。整个设计为现代白色派，规划合理，布局错落有致，可谓独具匠心。 别墅群具体情况如下： 本别墅工程结构形式均为钢筋砼框架结构，基础为钢筋砼独立基础。填充墙（外墙，内墙）均采用200厚多孔粘土砖，卫生间隔墙为120厚粘土砖，个别单体内局部采用GRC墙板。屋面设FSG防水保温板，采用APP改性沥青卷材防水。装修部分较简单，室内仅做到粗装修、外墙面主体采用白色方砖、阳台及檐板、窗套采用白色涂料、局部采用文化石、花岗石贴面。整体建筑外观简朴、色彩淡雅，充分体现了现代白色派风格。 二、一般做法及柱模计算： 本工程基础模板采用木模，木模应保证下料尺寸准确、拼缝严密，保证砼不漏浆。 木模底部加固可采用在垫层中埋木条的方法，底部挡木与木条用铁钉固定，采用此方法简单可靠，容易保证砼不跑模，上部采用锁条木条（木方）。 本工程砼拟采用自拌砼。 砼工程施工前，应事先做好砼的配合比试验报告，然后换算成施工配合比施工。砼搅拌的计量须准确、砂、石的重量误差为±3%，水泥、水的重量误差为±2%。 砼施工完毕，要派人浇水养护不少于7d。 本工程主体结构模板采用木模板钢管支撑。木模板为七夹板，模板支撑系统采用Φ48钢管搭设满堂脚手架，立杆间距1.5m。柱模采用钢管箍，钢箍间距40cm一道。 模板安装时，要保证其平整度和柱高的正确性，模板支撑系统必须有足够的稳定性。 砼浇筑前24小时应对模板淋水，并用油毡纸及小木板堵缝，以免漏浆。 模板的拆除应严格按规范要求，并在砼施工时，留置两组试块，标准养护，作为拆模的依据。砼若未达到强度要求，不得提前拆模。 下面对柱箍进行计算 柱截面尺寸最大350×900mm，层高3.25m，砼浇筑速度V=2m/h, 某城市地区河道旁工程46号地块B1-3、B A-4地块安置房工程 模板工程施工方案 某某某某集团有限公司 某城市地区指挥部第一项目部 二0一一年十月 目录 1编制说明 (1) 1.1 编制目的 (1) 1.2 编制依据 (1) 2工程概况 (1) 2.1 工程概况 (1) 3模板施工施工方法 (2) 3.1 模板体系选择 (2) 3.2 模板支设要求 (2) 3.3 模板施工目标 (2) 3.4 剪力墙模板施工 (4) 3.5 墙柱模板施工 (5) 3.6 柱、剪力墙底部处理 (7) 3.7 梁板模板施工 (8) 3.8 特殊部位模板施工 (10) 3.9 阴阳角质量控制 (12) 4模板支撑脚手架施工方法 (12) 4.1 脚手架的搭设 (12) 4.2 脚手架的验收 (13) 4.3 脚手架的拆除 (13) 5模板的拆除 (14) 5.1 拆除原则 (14) 5.2 拆模顺序 (14) 5.3 拆模要求 (15) 5.4 模板维修保养： (15) 6质量标准 (15) 6.1 保证项目 (15) 6.2 一般项目 (15) 6.3 允许偏差 (15) 7安全及文明施工 (16) 7.1 安全施工 (16) 7.2 文明施工 (17) 8模板及支架验算 (18) 8.1 墙模板验算 (18) 8.2 墙、柱模板计算书 (28) 1编制说明 1.1编制目的 本施工方案旨在指导结构施工中模板支撑体系搭设，阐述模板安装、加固流程及质量控制要点。以便优质、快速、高效地完成模板工程的施工任务，并为业主、监理提供本工程施工方法、质量、进度等方面的详细依据。 1.2编制依据 某城市设计院提供的建筑施工图和结构施工图 《施工手册》（中国建筑工业出版社第四版） 《建筑施工计算手册》江正荣著、 《建筑结构荷载规范》(GB 50009-2001) 《混凝土结构设计规范》GB50010-2002 《高层建筑砼结构技术规程》JGJ3-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑施工安全检查标准JGJ59—99。 《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011 本工程的施工组织设计 2工程概况 2.1工程概况 工程名称：某城市xxxxxxxxxxxxxxxxxxxxxx某城市xxxxxxxxxx安置房工程； 建设地点：某城市xxxxxxxxxx，xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 建筑面积：该工程总建筑面积1679881.00㎡，其中A1-3、A1-4地块地下室建筑面积152379.7㎡（不含夹层），上部结构约500000㎡，包括14栋高 层住宅及局部商铺； 建筑高度：位于塔楼下部的夹层及塔楼下部的地下室一层为3.1米，其余地下层为3.90米，一层为3.10米，二至三十四层均为2.90米，楼梯间出屋 面层为5.0米，建筑总高度为99.10米； 项目标准要求图示 立杆脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡到边坡距离不应小于500mm。 立杆立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。 立杆立杆距梁边或柱边不得 超过500mm；有剪力墙 时，距剪力墙端部不得 超过500mm。 不得超过500mm 项目标准要求图示 立杆满堂支撑架的可调底座、可调托撑螺杆伸出长度不宜超过300mm，插入立杆内的长度不得小于150mm。 剪刀撑①普通型满堂脚手架在架体周边及内部纵、横向每5m~8m，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5m~8m。 ②普通型满堂脚手架在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。当支撑高度超过8m，或施工总荷载大于15kN/㎡，或几种线荷载大于 20kN/m的支撑架，扫地杆的设置层应设置水平剪刀撑。 梁模板托木、夹木竖向立挡 间距不大于800mm； 梁高＞400mm时，应 设主、次楞，次楞间 距应≤300mm； 梁净高≥500mm时， 应设对拉螺栓及托 木。 5 项目标准要求图示 板模板次楞间距≤300mm；主楞间距根据计算决定，且应≤1500mm。 剪力墙模板剪力墙主龙骨为6道水平对拉螺杆拉结钢管；墙竖向对拉螺杆最底下3道间距不超过450mm，上面3道不超过500mm；竖楞间距≤200mm。 柱模板柱模板共设5道水平方向龙骨，每道龙骨为双钢管+对拉螺栓加固；柱第一道龙骨对拉螺栓距地200mm，其他间距均为500mm； 模板支撑系统设计计算 KL-3梁立柱支承计算 矩形梁、净跨4.17m，截面尺寸为350mm×750mm，离地面高度3.15m，采用钢管脚手架支承系统，初步考虑立柱钢管横距0.8m，纵距0.9m。大横杆步距1.8m。模板采用组合钢模板。 荷载值确定为：定型组合钢模板0.50KN/m2，普通混凝土24.0KN/m3，梁钢筋1.5KN/m3砼，振捣混凝土时产生的荷载水平模板为2.0KN/m2，施工荷载总计5.0KN/m2。 （一）荷载计算（荷载分项系数1.2） 1、钢模板自重：1.2×0.5×（0.35+0.75×2）=1.11KN/m 2、混凝土荷重：1.2×24.0×（0.35×0.75）=7.56KN/m 3、钢筋荷重：1.2×1.5×0.35×0.75=0.47KN/m 4、振捣混凝土荷载：1.2×2.0×0.35=0.84KN/m 5、施工荷载：1.2×5.0×0.35=2.1KN/m q1=12.08KN/m 设计荷载值乘以r=0.9的折减系数 q=0.9 q2=q×q1=0.9×12.08=10.87KN/m （二）强度验算 钢管支承架采用直径48mm，壁厚3.5mm的普通脚手架管，每米 重3.84kg。脚手架钢管按轴心受压强度条件承载力为PN1≤81.52KN。当大横杆间距为1.0~2.0m，压杆长度系数μ为0.7~1.0时，按轴心受压稳定条件计算的为0.42PN1。 即P N=81.52KN×0.42=34.24KN N=q1.L=12.08KN/m×0.8m=9.66KN 验算结果 P1N=1/2q×0.8=1/2×12.08×0.8=4.83KN 即P1N＜PN 4.83KN＜34.24KN 满足要求墙柱模板支撑加固方案
