压电陶瓷的压电原理与制作工艺1.压电陶瓷的用途随着高新技术的不断发展,对材料提出了一系列新的要求。
而压电陶瓷作为一种新型的功能材料占有重要的地位,其应用也日益广泛。
压电陶瓷的主要应用领域举例如表1所示。
2.压电陶瓷的压电原理2.1 压电现象与压电效应在压电陶瓷打火瓷柱垂直于电极面上施加压力,它会产生形变,同时还会产生高压放电。
在压电蜂鸣器电极上施加声频交变电压信号,它会产生形变,同时还会发出声响。
归纳这些类似现象,可得到正、逆压电效应的概念,即:压电陶瓷因受力形变而产生电的效应,称为正压电效应。
压电陶瓷因加电压而产生形变的效应,称为逆压电效应。
2.2 压电陶瓷的内部结构材料学知识告诉我们,任何材料的性质是由其内部结构决定的,因而要了解压电陶瓷的压电原理,明白压电效应产生的原因,首先必须知道压电陶瓷的内部结构。
2.2.1 压电陶瓷是多晶体用现代仪器分析表征压电陶瓷结构,可以得到以下几点认识:(1)压电陶瓷由一颗颗小晶粒无规则“镶嵌”而成,如图1所示。
图1 BSPT压电陶瓷样品断面SEM照片(2)每个小晶粒微观上是由原子或离子有规则排列成晶格,可看为一粒小单晶,如图2所示。
图2 原子在空间规则排列而成晶格示意图(3)每个小晶粒内还具有铁电畴组织,如图3所示。
图3 PZT陶瓷中电畴结构的电子显微镜照片(4)整体看来,晶粒与晶粒的晶格方向不一定相同,排列是混乱而无规则的,如图4所示。
这样的结构,我们称其为多晶体。
图4 压电陶瓷晶粒的晶格取向示意图2.2.2 压电陶瓷的晶胞结构与自发极化(1)晶胞结构目前应用最广泛的压电陶瓷是钙钛矿(CaTiO3)型结构,如PbTiO3、BaTiO3、K x Na1-x NbO3、Pb(Zr x Ti1-x)O3等。
该类材料的化学通式为ABO3。
式中A的电价数为1或2,B的电价为4或5价。
其晶胞(晶格中的结构单元)结构如图5所示。
图5 钙钛矿型的晶胞结构压电陶瓷的晶胞结构随温度的变化是有所变化的。
简述压电陶瓷的工作原理压电陶瓷是一种重要的材料,它在现代科技的许多领域上得到了广泛应用。
比如压电陶瓷被应用于高精度压力传感器、超声波传感器和声子模式滤波器等领域。
压电陶瓷的工作原理是什么?本文将对此进行简述。
首先,我们需要了解压电效应。
简单来说,压电效应指的是物体在受到压力或拉伸时会产生电荷。
这是因为物体中的电子在受到应力后发生位移,从而产生了电荷。
压电效应是许多物质共有的现象,但只有少数材料具有明显的压电性能。
其中最常用的材料包括铅酸钛酸钡(PZT)和锆钛酸铅(PZ)等陶瓷材料。
压电陶瓷的工作原理与压电效应密切相关。
一般而言,压电陶瓷通常会先被加工为片状或圆柱状,并打上电极。
然后将其放置在电圆盘或超声波发射器等装置中。
当向压电陶瓷施加压力或拉伸时,会使其产生电荷。
这些电荷将通过电极传输出来,形成电信号。
压电陶瓷的工作原理可以分为两个过程。
第一步是应力诱导,即当压力施加在压电陶瓷上时,会导致晶体结构发生微小的形变。
这种形变是由于材料内部的电场发生了畸变,从而导致晶格发生变形。
第二步是电荷产生。
当晶格发生畸变时,会引起电荷的重新排列。
这些电荷将聚集在电极表面,并以形式化为电信号。
可见,压电陶瓷的压电性能取决于材料的晶格结构和内部电场。
而材料的内部电场又取决于材料的化学成分和结晶方式。
因此,改变压电陶瓷的化学成分或结晶方式可以改变其压电性能。
除了压电效应,压电陶瓷还可以利用反压电效应来工作。
反压电效应指的是当电场施加在压电陶瓷上时,会导致晶体结构发生畸变,进而引起物体的形变。
因此,在利用压电陶瓷制作器件时,还可以利用反压电效应来实现形变或运动控制。
总的来说,压电陶瓷是一种重要的材料,并在许多技术领域中得到了广泛应用。
其工作原理主要得益于压电效应和反压电效应。
我们可以通过加工材料的化学成分和结晶方式来调整它的压电性能,进而为不同应用领域提供最佳的性能。
压电陶瓷的工作原理压电陶瓷是一种具有压电效应的陶瓷材料,其工作原理基于压电效应的产生和利用。
在外加电场下,压电陶瓷可以发生尺寸变化,也可以在外加力的作用下产生电荷。
压电陶瓷广泛应用于压电传感器、压电驱动器和压电换能器等领域。
压电效应是指某些物质在外加电场下发生形变或产生电荷的现象。
压电陶瓷的压电效应是由内部结构的偶极矩和电荷分布引起的。
在压电陶瓷中,存在许多微观颗粒,这些颗粒由一个个等离子团聚在一起形成晶格。
当给这些颗粒施加力或电场时,在晶格内部的偶极矩会发生排列,导致陶瓷材料的整体形变。
具体来说,压电陶瓷的工作过程包括以下几个步骤:1. 应变效应:当外力施加在压电陶瓷的表面上时,陶瓷内部的微观颗粒会受到力的作用而发生形变。
这种形变是由于应变传递到颗粒上,并导致颗粒之间的位移。
2. 极化过程:在压电陶瓷中施加电场时,颗粒内部的偶极矩会受到电场力的作用而发生排列。
这个过程称为极化过程,它将颗粒内部的正负电荷分开,形成电荷分布。
3. 电荷积累:当外力作用撤离陶瓷材料时,材料内部的偶极矩会由于弹性恢复而恢复到原状。
这时,电荷分布也会改变,由于电荷在颗粒表面的积累,导致陶瓷表面出现电荷分布,形成表面电荷。
4. 电荷输出:当外加电极连接到压电陶瓷的两端时,陶瓷表面的电荷将通过电极表面传到外部。
这个过程称为电荷输出,由于电荷的输出,可以测量到对应的电荷信号。
综上所述,压电陶瓷的工作原理是基于压电效应的产生和利用。
外加力或电场会导致压电陶瓷发生形变和电荷分布的变化,从而产生对应的压电效应。
利用这种压电效应,可以将压电陶瓷应用于压电传感器中,实现对外力的探测和测量;也可以应用于压电驱动器和压电换能器中,实现能量的转换和输出。
压电陶瓷的工作原理在许多领域中都有广泛的应用。
例如,在声波传感器中,压电陶瓷可以将声波转化为电信号,用于声波的检测和测量;在振动马达中,压电陶瓷可以将电信号转化为机械振动,用于振动的驱动和控制。

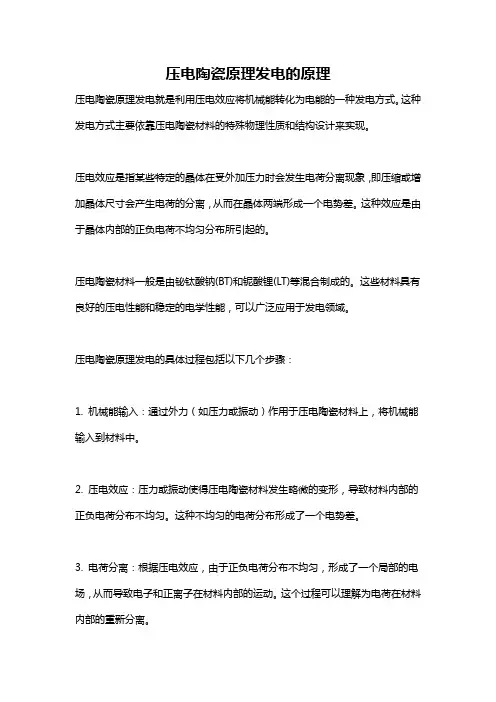

压电陶瓷原理发电的原理压电陶瓷原理发电就是利用压电效应将机械能转化为电能的一种发电方式。
这种发电方式主要依靠压电陶瓷材料的特殊物理性质和结构设计来实现。
压电效应是指某些特定的晶体在受外加压力时会发生电荷分离现象,即压缩或增加晶体尺寸会产生电荷的分离,从而在晶体两端形成一个电势差。
这种效应是由于晶体内部的正负电荷不均匀分布所引起的。
压电陶瓷材料一般是由铋钛酸钠(BT)和铌酸锂(LT)等混合制成的。
这些材料具有良好的压电性能和稳定的电学性能,可以广泛应用于发电领域。
压电陶瓷原理发电的具体过程包括以下几个步骤:1. 机械能输入:通过外力(如压力或振动)作用于压电陶瓷材料上,将机械能输入到材料中。
2. 压电效应:压力或振动使得压电陶瓷材料发生略微的变形,导致材料内部的正负电荷分布不均匀。
这种不均匀的电荷分布形成了一个电势差。
3. 电荷分离:根据压电效应,由于正负电荷分布不均匀,形成了一个局部的电场,从而导致电子和正离子在材料内部的运动。
这个过程可以理解为电荷在材料内部的重新分离。
4. 电势差产生:电荷分离导致了电势差的产生,即压电陶瓷材料两端形成一个正负极。
这个电势差与外力的大小和材料的性质有关。
5. 电流产生:由于电势差的存在,电子会从负极流向正极,形成一个电流。
这个电流可以被外接电路捕捉和利用。
6. 电能输出:通过外接电路,将压电陶瓷材料产生的电流转化为所需的电源,供应给其他设备使用。
压电陶瓷原理发电的优势是具有较高的能量转换效率和快速的响应速度。
由于压电陶瓷材料具有良好的机械性能和稳定的电学性能,因此可以在广泛的应用场景中发挥作用,例如自动点火系统、电子打火机、传感器等。
总之,压电陶瓷原理发电是一种通过机械能输入,通过压电效应将机械能转化为电能的技术。
它依靠压电陶瓷材料的特殊物理性质,实现了能量的转化和利用。
这种发电方式具有较高的能量转换效率和快速的响应速度,在许多领域中具有广泛应用前景。
简述压电陶瓷的压电原理压电陶瓷是一种特殊的陶瓷材料,拥有压电特性,即能够在受到机械压力或电场激励时发生形变,同时也能够在受到外力的作用下产生电荷。
这一特性使得压电陶瓷在许多领域具有广泛的应用,包括传感器、换能器、电子器件等。
压电陶瓷的压电效应是由于其晶胞结构的不规则性而产生的。
在压电材料中,晶胞内的离子位置存在偏移,形成了正负离子间的偏压。
当受到外力压力或电场激励时,这种偏压会发生改变,导致原子或离子发生位移,从而引起整体的形变。
具体来说,压电陶瓷的压电效应可分为直接压电效应和逆压电效应。
直接压电效应是指当施加机械压力时,压电陶瓷会产生电荷。
这是由于物质晶体内部正负电荷的位移而产生的,形成电荷极化。
这种电荷极化的大小与施加的压力大小成正比。
逆压电效应是指当施加电场时,压电陶瓷会产生形变。
压电陶瓷内部的正负离子会受到电场力的作用,发生位移,从而导致整体形变。
这种形变的大小与施加的电场强度成正比。
压电陶瓷的压电效应既能够将机械能转化为电能,也能够将电能转化为机械能,具有相互转换的特性,因此被广泛应用于能量转换和传感器领域。
压电陶瓷的优点在于具有很高的压电系数、良好的稳定性和可重复性,以及宽广的工作温度范围。
这些特性使得压电陶瓷在各种环境条件下都能够正常工作,并具备长周期稳定性。
压电陶瓷的压电原理是其内部正负离子间的位置偏移和位移能够导致电荷极化和形变。
压电效应的存在使得压电陶瓷成为一种重要的功能性材料,具备广泛的应用前景。
对于我个人而言,我认为压电陶瓷的压电原理是一种非常有趣和神奇的物理现象。
它不仅能够将机械能转化为电能,还能够将电能转化为机械能,实现相互转换。
这种能力在很多应用中都能够发挥重要的作用,比如用于能量转换、传感器等领域。
压电陶瓷的优点也使得它成为一种非常有前景的材料,可以在各种环境条件下稳定工作。
我相信随着科技的进步和应用的推广,压电陶瓷将会发展出更多新的应用,并为我们的生活带来更多便利和创新。
压电陶瓷的工作原理压电陶瓷是一种能够将机械能转换为电能,或者反过来将电能转换为机械能的材料。
它在现代科技领域中有着广泛的应用,比如在传感器、声波器件、振动器件等方面都有着重要的作用。
那么,究竟压电陶瓷是如何工作的呢?本文将就压电陶瓷的工作原理进行介绍。
首先,我们需要了解压电效应。
压电效应是指当压电陶瓷受到外力作用时,会产生电荷分离的现象。
这是因为在压电陶瓷的晶格结构中存在着不对称的电荷分布,当外力作用于其表面时,晶格结构会发生变化,导致电荷分离。
这种电荷分离的现象就是压电效应。
接下来,我们来看压电陶瓷的工作原理。
当外力作用于压电陶瓷时,会导致其内部晶格结构的变化,从而产生电荷分离。
这时,如果在压电陶瓷的两个相对表面上分别连接正负极,就会形成一个电场。
在电场的作用下,电荷会沿着电场方向移动,从而产生电流。
这就是压电陶瓷将机械能转换为电能的过程。
反过来,当外部电压施加在压电陶瓷的两个相对表面上时,会产生电场,从而使得内部晶格结构发生变化,导致压电陶瓷产生机械应变。
这时,如果将压电陶瓷固定在一个结构上,那么这种机械应变就会引起整个结构的振动。
这就是压电陶瓷将电能转换为机械能的过程。
总的来说,压电陶瓷的工作原理就是基于压电效应,利用外力或外部电场的作用,实现机械能和电能之间的相互转换。
这种工作原理使得压电陶瓷在传感器、声波器件、振动器件等领域有着广泛的应用,为现代科技的发展做出了重要贡献。
在实际应用中,为了提高压电陶瓷的性能,可以通过优化材料的晶体结构、改变材料的成分、调控外部电场等方式来实现。
这些方法能够有效地提高压电陶瓷的灵敏度、稳定性和可靠性,进而拓展其在不同领域的应用范围。
综上所述,压电陶瓷作为一种能够实现机械能和电能相互转换的材料,在现代科技领域有着重要的应用。
通过深入了解其工作原理,并通过优化材料性能,将会为压电陶瓷的应用提供更广阔的空间,促进科技的进步和发展。

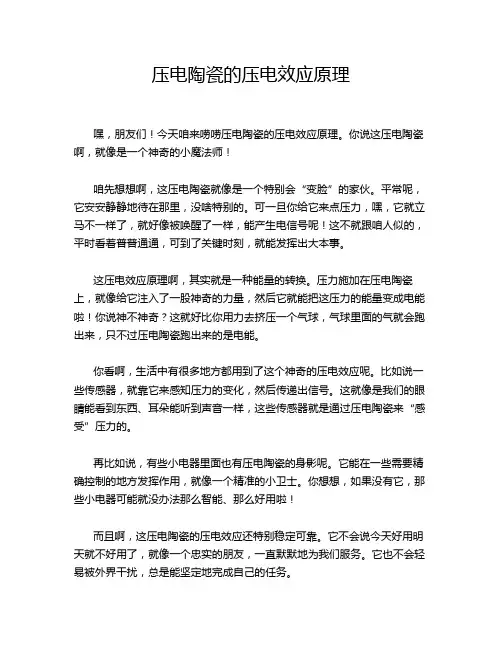

压电陶瓷的压电效应原理嘿,朋友们!今天咱来唠唠压电陶瓷的压电效应原理。
你说这压电陶瓷啊,就像是一个神奇的小魔法师!咱先想想啊,这压电陶瓷就像是一个特别会“变脸”的家伙。
平常呢,它安安静静地待在那里,没啥特别的。
可一旦你给它来点压力,嘿,它就立马不一样了,就好像被唤醒了一样,能产生电信号呢!这不就跟咱人似的,平时看着普普通通,可到了关键时刻,就能发挥出大本事。
这压电效应原理啊,其实就是一种能量的转换。
压力施加在压电陶瓷上,就像给它注入了一股神奇的力量,然后它就能把这压力的能量变成电能啦!你说神不神奇?这就好比你用力去挤压一个气球,气球里面的气就会跑出来,只不过压电陶瓷跑出来的是电能。
你看啊,生活中有很多地方都用到了这个神奇的压电效应呢。
比如说一些传感器,就靠它来感知压力的变化,然后传递出信号。
这就像是我们的眼睛能看到东西、耳朵能听到声音一样,这些传感器就是通过压电陶瓷来“感受”压力的。
再比如说,有些小电器里面也有压电陶瓷的身影呢。
它能在一些需要精确控制的地方发挥作用,就像一个精准的小卫士。
你想想,如果没有它,那些小电器可能就没办法那么智能、那么好用啦!而且啊,这压电陶瓷的压电效应还特别稳定可靠。
它不会说今天好用明天就不好用了,就像一个忠实的朋友,一直默默地为我们服务。
它也不会轻易被外界干扰,总是能坚定地完成自己的任务。
咱还可以把压电陶瓷想象成一个勤劳的小蜜蜂,不停地把压力转化为电能,为我们的生活带来便利。
它虽然小小的,但是能量可不小呢!所以说啊,这压电陶瓷的压电效应原理真的是太有意思啦!它让我们看到了科技的神奇之处,也让我们的生活变得更加丰富多彩。
我们真应该好好感谢这个小小的压电陶瓷,感谢它为我们带来的一切便利和惊喜!它就像是一个隐藏在我们身边的小魔法,随时准备给我们带来惊喜呢!你说是不是呀?。
(⼯艺技术)压电陶瓷的压电原理与制作⼯艺压电陶瓷的压电原理与制作⼯艺1. 压电陶瓷的⽤途随着⾼新技术的不断发展,对材料提出了⼀系列新的要求。
⽽压电陶瓷作为⼀种新型的功能材料占有重要的地位,其应⽤也⽇益⼴泛。
压电陶瓷的主要应⽤领域举例如表1所⽰。
表1压电陶瓷的主要应⽤领域举例2. 压电陶瓷的压电原理2.1压电现象与压电效应在压电陶瓷打⽕瓷柱垂直于电极⾯上施加压⼒,它会产⽣形变,同时还会产⽣⾼压放电。
在压电蜂鸣器电极上施加声频交变电压信号,它会产⽣形变,同时还会发出声响。
归纳这些类似现象,可得到正、逆压电效应的概念,即:压电陶瓷因受⼒形变⽽产⽣电的效应,称为正压电效应。
压电陶瓷因加电压⽽产⽣形变的效应,称为逆压电效应。
2.2压电陶瓷的内部结构材料学知识告诉我们,任何材料的性质是由其内部结构决定的,因⽽要了解压电陶瓷的压电原理,明⽩压电效应产⽣的原因,⾸先必须知道压电陶瓷的内部结构。
2.2.1压电陶瓷是多晶体⽤现代仪器分析表征压电陶瓷结构,可以得到以下⼏点认识:(1) 压电陶瓷由⼀颗颗⼩晶粒⽆规则镶嵌”⽽成,如图1所⽰。
图1 BSPT压电陶瓷样品断⾯SEM照⽚(2) 每个⼩晶粒微观上是由原⼦或离⼦有规则排列成晶格,可看为⼀粒⼩单晶, 如图2所⽰。
图2原⼦在空间规则排列⽽成晶格⽰意图(3) 每个⼩晶粒内还具有铁电畴组织,如图3所⽰。
图3 PZT陶瓷中电畴结构的电⼦显微镜照⽚(4)整体看来,晶粒与晶粒的晶格⽅向不⼀定相同,排列是混乱⽽⽆规则的,如图4所⽰。
这样的结构,我们称其为多晶体。
图4压电陶瓷晶粒的晶格取向⽰意图2.2.2压电陶瓷的晶胞结构与⾃发极化(1)晶胞结构⽬前应⽤最⼴泛的压电陶瓷是钙钛矿(CaTiO3)型结构,如PbTiO3、BaTiO3、K x Na i-x NbO3、Pb(Zr x Ti i-x)03等。
该类材料的化学通式为ABO3。
式中A的电价数为1或2,B的电价为4或5价。
其晶胞(晶格中的结构单元)结构如图5所⽰。
压电陶瓷电机的工作原理
压电陶瓷电机是利用压电陶瓷的压电效应实现转换电能和机械能的装置。
其工作原理如下:
1. 压电效应:压电陶瓷材料在受到外力压缩时,会产生电荷分离,使其两端产生电势差。
2. 电势差:电势差会引起电流流动,从而产生磁场。
3. 磁场:磁场会与磁铁相互作用,产生转动力矩。
4. 转动力矩:转动力矩会使电机转动,实现机械能转换。
总之,压电陶瓷电机是通过压电效应将机械能转换成电能,再通过电势差将电能转换成磁场,最后通过磁场与磁铁相互作用产生转动力矩,实现机械能转换的过程。
压电陶瓷片制作的超声原理
压电陶瓷片是一种具有压电效应的材料,可以将机械能转化为电能或者反过来将电能转化为机械能。
它广泛应用于超声传感器、振动器、滤波器等领域。
制作压电陶瓷片的超声原理主要包括以下几个步骤:
1.采用陶瓷粉末和有机物制成浆料,通过喷涂、印刷等方式将浆料涂覆在基片上。
2.将涂覆有浆料的基片放入烘箱中进行烘烤,使浆料烧结成为陶瓷片。
3.在烧结后的陶瓷片表面进行喷涂金属电极。
4.利用超声波将电极与陶瓷片紧密结合,形成一对电极。
5.将正、负极连接到外部电路上,通过外部电源施加电场,使陶瓷片发生压电效应。
总之,制作压电陶瓷片的超声原理是通过超声波将电极与陶瓷片紧密结合,并通过外部电场来驱动陶瓷片产生压电效应,从而实现机械能和电能的相互转换。
- 1 -。
压电陶瓷片工作原理
压电陶瓷片是一种能够根据施加在其表面的压力或电场变化产生机械应变或电荷分布的陶瓷材料。
工作原理如下:
1. 压电效应:当压电陶瓷片受到机械应力或压力,如挤压、拉伸、弯曲等,会产生内部的极化现象,使其结构发生微小变形。
这种变形称为压电效应。
2. 反向压电效应:压电陶瓷片的压电效应的反向现象称为反向压电效应。
当施加的机械应力或压力消失时,压电陶瓷片会恢复到初始状态。
3. 电荷分布:当施加电场时,压电陶瓷片的分子结构会发生改变,导致电荷的重分布。
这种电荷分布会产生一个电场,称为极化电场。
4. 压电陶瓷片的应用:由于压电效应和反向压电效应,压电陶瓷片具有可控的机械应变和电荷分布特性,因此被广泛应用于传感器、振动器、压力传感器、电阻计、声学设备等领域中。
需要注意的是,压电陶瓷片的工作原理并不涉及标题中的内容,如压电器件的特性、性能等。
以上是关于压电陶瓷片工作原理的简要介绍。
压电陶瓷的压电原理及制作工艺压电陶瓷是一种能够通过外加电压变形的材料,具有压电效应,即在外加电场的作用下,材料会产生机械变形;同时,当材料产生机械应力时,也会在其表面产生电荷分布。
压电陶瓷的压电效应是通过压电晶体的极化现象实现的。
压电陶瓷的制作工艺包括成分设计、制备、成型、烧结和极化等环节。
压电陶瓷的压电原理是基于压电效应的。
压电效应是指在应力作用下,晶体的分子结构发生改变,电荷重新排列,从而产生电荷的分布。
压电陶瓷的分子结构中,锆、钛、铁等离子在晶体中反复摆动,使得晶体的极性发生改变,从而引起电荷的分布。
当外加电场存在时,电场作用下的电荷摆动会增强压电效应。
1.成分设计:根据所需的电特性和机械特性,选择适当的无机氧化物材料组成压电陶瓷的成分。
通常采用的材料有PZT(铅锆钛)、PZN(铅锆钛酸钠)和PMN(铅镁钼酸钠)等。
2.制备:以合适的方式将所需的材料按照一定比例混合,形成混合物。
通常可以采用球磨或干法混合等方式进行材料的制备。
3.成型:将混合物进行成形,常用的方法有注塑成型、挤出成型和压制成型等。
在成型过程中,可以加入适量的添加剂,以调整材料的流动性和成型性能。
4.烧结:将成型后的陶瓷坯体进行烧结,使其在高温下形成致密的结构。
烧结的温度和时间会对陶瓷的性能产生重要影响。
5.极化:将烧结后的陶瓷材料放入极化装置中,施加高强度的电场进行极化处理。
极化可以增强材料的压电效应,提高其性能。
除了以上几个主要的制作步骤,还有一些其他的辅助工艺,比如表面处理、切割和电极连接等,以满足具体的应用需求。
总之,压电陶瓷是一种利用压电效应实现机械变形和电能转换的材料。
其制作工艺包括成分设计、制备、成型、烧结和极化等步骤。
压电陶瓷在各个领域都有广泛的应用,如声波和超声波发生器、压电换能器、压电陶瓷驱动器等。
压电陶瓷的压电原理与制作工艺1.压电陶瓷的用途随着高新技术的不断发展,对材料提出了一系列新的要求。
而压电陶瓷作为一种新型的功能材料占有重要的地位,其应用也日益广泛。
压电陶瓷的主要应用领域举例如表1所示。
2.压电陶瓷的压电原理2.1 压电现象与压电效应在压电陶瓷打火瓷柱垂直于电极面上施加压力,它会产生形变,同时还会产生高压放电。
在压电蜂鸣器电极上施加声频交变电压信号,它会产生形变,同时还会发出声响。
归纳这些类似现象,可得到正、逆压电效应的概念,即:压电陶瓷因受力形变而产生电的效应,称为正压电效应。
压电陶瓷因加电压而产生形变的效应,称为逆压电效应。
2.2 压电陶瓷的内部结构材料学知识告诉我们,任何材料的性质是由其内部结构决定的,因而要了解压电陶瓷的压电原理,明白压电效应产生的原因,首先必须知道压电陶瓷的内部结构。
2.2.1 压电陶瓷是多晶体用现代仪器分析表征压电陶瓷结构,可以得到以下几点认识:(1)压电陶瓷由一颗颗小晶粒无规则“镶嵌”而成,如图1所示。
图1 BSPT压电陶瓷样品断面SEM照片(2)每个小晶粒微观上是由原子或离子有规则排列成晶格,可看为一粒小单晶,如图2所示。
图2 原子在空间规则排列而成晶格示意图(3)每个小晶粒内还具有铁电畴组织,如图3所示。
图3 PZT陶瓷中电畴结构的电子显微镜照片(4)整体看来,晶粒与晶粒的晶格方向不一定相同,排列是混乱而无规则的,如图4所示。
这样的结构,我们称其为多晶体。
图4 压电陶瓷晶粒的晶格取向示意图2.2.2 压电陶瓷的晶胞结构与自发极化(1)晶胞结构目前应用最广泛的压电陶瓷是钙钛矿(CaTiO3)型结构,如PbTiO3、BaTiO3、K x Na1-x NbO3、Pb(Zr x Ti1-x)O3等。
该类材料的化学通式为ABO3。
式中A的电价数为1或2,B的电价为4或5价。
其晶胞(晶格中的结构单元)结构如图5所示。
图5 钙钛矿型的晶胞结构压电陶瓷的晶胞结构随温度的变化是有所变化的。
如下式及图6所示。
PbTiO 3(PT ):四方相 立方相BaTiO 3(BT ):三角相 正交相 四方相 立方相6 钛酸钡晶胞结构随温度的转变(2) 自发极化的产生以BT 材料由立方到四方相转变为例,分析自发极化的产生,如图7所示。
(a )立方相 (b )四方相图7 BT 中自发极化产生示意图由图可知,立方相时,正负电荷中心重合,不出现电极化;四方相时,因Ti 4+沿c 轴上移,O 2-沿c 轴下移,正负电荷中心不重合,出现了平行于c 轴的电极化。
这种电极化不是外加电场产生的,而是晶体内因产生的,所以成为自发极化,其相变温度T C 称为居里温度。
(3) 压电陶瓷的电畴1)电畴的形成压电陶瓷中自发极化一致的区域称为电畴(或铁电畴)。
下面以钙钛矿型结构从立方相变到四方相为例,说明电畴的形成。
490℃ -90℃ 5℃ 120℃① c 轴方向决定自发极化取向压电陶瓷中晶粒内部结构从立方相变成四方相时,任何一个轴都可能成为四方相的c 轴。
又因自发极化平行于c 轴,所以各晶胞的自发极化取向可以彼此不同。
但这不是一种能量最低状态。
② 能量最低原则决定畴结构为了符合能量最低原则,四方相晶粒必须形成畴结构,即 晶格匹配要求 晶胞自发极化取向一致小区的存在 能量最低原则要求 自发极化取向不一致小区的搭配如图3所示③ 相结构决定畴壁类型又因为晶粒为四方相时,自发极化的取向只能与原反应立方相三个晶轴之一平行,所以,相邻两个畴中的自发极化方向只能成90°角或180°角,相应的电畴的交界面就分别称为90°畴壁和180°畴壁,如图8所示。
图8 四方相晶体90°畴壁和180°畴壁示意图2)电畴在外电场作用下的运动若在一块多畴晶体上加足够高的直流电场时,自发极化方向与电场方向一致的电畴便不断增大,反之,则不断减小,最后整个晶体由多畴变为单畴,自发极化方向与电场方向一致。
压电陶瓷的极化工序,就是在陶瓷片电极上加一个足够高的直流电场,迫使电畴转向,即使其自发极化作定向排列,如图9所示。
(a )极化前 (b )极化过程中 (c )极化后图9 压电陶瓷在极化中电畴变化示意图3)铁电性与电滞回线由上述知,在T<T C 时,压电陶瓷不但存在自发极化,而且自发极化方向还可因外电场作用而转向。
这种特性称为铁电性。
所以压电陶瓷又称为铁电陶瓷,或称为铁电多晶粒中形成一定的小区排列状态—畴结构晶体。
在交变电场作用下,压电陶瓷可观察到电滞回线,如图10所示。
图10 压电陶瓷的电滞回线图中,P S为自发极化强度,P r为剩余极化强度,E C为矫顽场强。
压电陶瓷极化工序中,一般选择电场强度为2-3倍的E C。
2.3 压电效应的再理解极化过的压电陶瓷内的剩余极化强度总是以电偶极矩的形式表现出来,即陶瓷一端出现正束缚电荷,另一端出现负束缚电荷,如图11所示。
为了屏蔽和抵消剩余极化强度对外界的作用,在束缚电荷作用下,陶瓷电极面上吸附了一层来自外界的自由电荷。
图11 陶瓷片内束缚电荷与电极上吸附的自由电荷示意图(1)正压电效应若在陶瓷片上施加一个与极化方向平行的压力F,如图12所示。
瓷片被压缩,极化强度变小,释放部分原来吸附的自由电荷,出现放电现象。
当F撤除后,瓷片回复原状,极化强度又变大,又吸附一些自由电荷,出现充电现象。
这种由机械力变电的效应,或者说由机械能转变为电能的现象,称为正压电效应。
图12 正压电效应示意图(实线代表形变前,虚线代表形变后)(2)逆压电效应若在陶瓷片上施加一个与极化方向相同的电场,如图13所示。
极化强度增大,瓷片发生伸长的形变。
反之则发生缩短形变。
这种由电转变为机械运动,或者说由电能转变为机械能的现象,称为逆压电效应。
图13 逆压电效应示意图(实线代表形变前,虚线代表形变后)小结压电陶瓷的压电原理在于:压电陶瓷结构中存在自发极化和铁电畴;通过外界作用(施力或电场)改变其极化状态(含畴状态),实现能量转换而表现出压电效应。
3. 压电陶瓷的制作工艺要得到性能良好的压电陶瓷,必须掌握它的制作工艺。
工艺条件的变化,对压电性能的影响很大。
因此,我们要认识压电陶瓷的内在规律,设计合理的制作工艺,严格控制它的操作过程。
压电陶瓷的制作过程主要包括以下步骤:粉碎配料混合预烧成型排胶测试上电极机械加工烧成极化3.1配料3.1.1 原料的选择和处理原料是制备压电陶瓷的基础。
选择原料一般应注意其化学组成和物理状态。
(1)纯度对纯度的要求应适度。
高纯原料,价格昂贵,烧结温度高,温区窄。
纯度稍低的原料,有的杂质可起矿化和助熔的作用,反而使烧结温度较低,且温区较宽。
过低纯度原料杂质多,不宜采用。
(2)杂质含量压电陶瓷材料中杂质允许量主要根据以下三点因素决定:1)杂质类型①有害杂质对材料绝缘、介电性等影响极大的杂质,特别是异价离子。
如B、C、P、S、Al等,愈少愈好。
②有利杂质与材料A、B位离子电价相同、半径接近,能形成置换固溶的杂质。
如Ca2+、Sr2+、Ba2+、Mg2+、Sn4+、Hf4+等离子,一般在0.2~0.5%范围内,坏的影响不大,甚至有利。
2)材料类型①接收型压电陶瓷材料已引入了降低电导率和老化率的高价施主杂质,原料中在0.5%以内的杂质不足以显著影响施主杂质的既定作用。
②发射型压电陶瓷材料要求低机电损耗,因而配料中的杂质总量,愈少愈好,一般希望在0.05%以下。
对于为了提高其它性能参数的有意添加物,另当别论。
3)原料在配方中的比例在PZT配方中,比例大的原料Pb3O4、ZrO2、TiO2分别占重量比的60%、20%和10% 左右,若杂质多,引入杂质总量也多。
因此,要求杂质总含量均不超过2%,即要求纯度均在98%以上。
配方中比例小的其它原料,杂质总含量可稍高一些,一般均在3%以下,即要求纯度均在97%以上,特殊要求例外。
(3)稳定性与活泼性稳定性是指未进行固相反应前原料本身的稳定性。
如碱金属和碱土金属氧化物易与水作用,在空气中不易保存,不稳定。
如Na、Ca、Ba、Sr、Mg的氧化物,不宜采用。
宜采用与水不起作用、稳定的、加热又能分解出活泼性大的新鲜氧化物的相应的碳酸盐。
如Na2CO3、CaCO3、SrCO3、BaCO3、MgCO3等。
活泼性是指在固相反应中原料本身的活泼性。
活泼性好的原料能促使固相反应完全,利于降低合成温度,减少铅挥发。
如Pb3O4原料比PbO原料活泼性好。
因其在加热中可分解脱氧成新鲜活泼性大的PbO。
(4)颗粒度原料颗粒度要求小于0.2μm,微量添加物应更细。
这样,可增加混料接触面积,利于互扩散反应,使组成均匀,性能良好。
另外,还可减小陶瓷内应力,增加机械强度等。
在原料的处理方面,有以下常用方法:(1)细磨压电陶瓷采用的原料,若颗粒较粗时,如MnO2、出厂未细磨的ZrO2等,必须细磨。
可采取振磨、球磨、行星磨等,小量原料也可用研钵研细。
(2) 烘干为了不影响配料的准确性,含水原料必须进行烘干脱水处理。
一般在电热式干燥箱中干燥。
温度110~120℃,时间不少于4小时,直至无水分为止。
(3) 化学分析在大批量生产压电陶瓷时,每批购进的原料,因制造或分装的厂商不同、批次的不同,其质量可能不同。
因此,应抽样化验其纯度或杂质,检测其颗粒度,以保证压电陶瓷的性能。
3.1.2 配方计算与称料(1) 配方计算压电陶瓷材料的配方计算通常有两种方法:1) 由原料的重量比来计算配方的方法① 写出配方的化学分子式② 写出所用原料的分子式、纯度,并查出其分子量(mol 质量)③ 用以下公式计算各原料所需用量11i ii n iii i x M w W P x M ==⋅⋅∑ (i =1,2,…,n ) (1) 式中x i 为原料的mol 数,M i 为其mol 质量,x i M i 为其质量,P i 为其纯度;1n ii i x M =∑为配方总质量;W 为总配料用量。
该方法适合于配方中以重量百分比给出添加物的情形。
2) 由原料mol 数比例来计算配方的方法① 写出配方的化学分子式② 写出所用原料的分子式、纯度,并查出其分子量(mol 质量)③ 用以下公式计算各原料所需用量 1i i i iw x M X P =⋅⋅ (i =1,2,…,n ) (2) 式中X 为配料总mol 数,其它同上。
该方法计算比较简单,特别是配方中以mol 百分比给出添加物时,常用此法。
(2) 称料计算称料必须达到以下要求:① 称料天平须有一定精度。
批量生产中,大料用0.1﹪克精度天平,小料用0.01﹪克精度天平。
称料前,校准零点。
② 称料既要误差小,又要速度快,以减少原料吸收空气中水分而造成的误差。
③ 称料与投料按大料 小料 大料顺序,以保证小料在混合中的均匀性。
