电网统调发电机组深度调峰技术规范标准

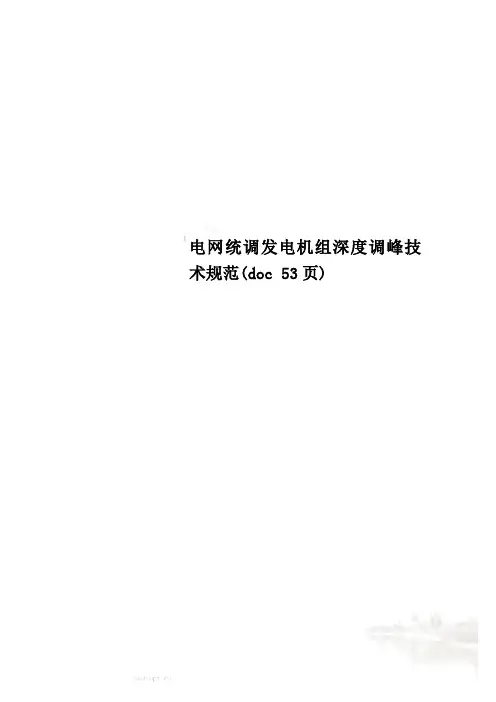

电网统调发电机组深度调峰技术规范(doc 53页)电调〔2017〕198号江苏电力调度控制中心关于印发《江苏电网统调发电机组深度调峰技术规范（试行）》的通知各统调电厂、江苏方天电力技术有限公司：近年来，我省风电、光伏新能源装机规模不断增加，同时整体受电规模也大幅提升，电网调峰矛盾日益突出。

为缓解我省出现的调差缺口矛盾，提升统调机组调峰能力，江苏电力调度控制中心在总结我省首批深度调峰工作基础上，制定了《江苏电网统调发电机组深度调峰技术规范（试行）》（见附件），现予以印发并提出以下工作要求：1.坚持目标导向，原则上要求2018年底前全省30万千瓦— 2 —— 3 —江苏电网统调发电机组深度调峰技术规范(试行)第一章总则第一条为规范发电机组深度调峰技术标准，促进江苏电网发电机组调峰能力提升，参照国家和行业现行有关技术标准，结合江苏实际，制定本技术规范。

第二条本规范适用于江苏电网统调公用燃煤发电机组。

第二章技术要求第三条机组深度调峰的基础要求：机组在保证安全稳定运行前提下，满足以下要求：（一）机组的环保设施正常运行，机组排放满足标准要求。

（二）机组能够确保不影响供热要求。

（三）调峰深度要求：调峰深度分三档，最低出力等级要求为40% Pe及以下。

调峰深度分档出力等级最低技术出力范围第一档40% Pe 40% Pe≥P＞35% Pe第二档35% Pe 35% Pe≥P＞30% Pe第三档30% Pe 30% Pe≥P— 4 —Pe：机组额定出力；P：机组出力。

（四）响应时间要求：机组从50% Pe调整至最低技术出力所用时间不超过1.5小时。

机组从深度调峰状态恢复出力至50% Pe的时间不超过1小时。

（五）进相能力：机组在深度调峰范围内运行时，发电机进相能力不小于50% Pe时的进相能力。

（六）一次调频：具备深度调峰能力的机组在深度调峰运行方式期间，一次调频DX15 /DX30 /DX45响应指数必须达到0.2/0.3/0.35。

机组深度调峰运行技术措施学习某百万机组低负荷（深调峰）运行总结机组深度调峰运行技术措施根据电网电量情况，我厂可能面临机组深度调峰问题，机组最低负荷有可能降至150MW，为了保证机组安全运行，特制定本技术措施。

1、煤质要求：发热量19.0MJ/kg，硫份＜4.4%，挥发份＞10%。

2、磨机运行方式：保持B、C、D、E磨机运行，其中B、E磨四个燃烧器均投入，根据燃烧情况停运C、D磨燃烧器，停运原则：负荷280MW时，停运C1燃烧器。

负荷降至260MW继续降时，停运C4燃烧器。

负荷降至210MW时，停运D2燃烧器，负荷降至180MW时，停运D3，若负荷机组降低，运行粉管风速＜18m/s时，则考虑停运C磨备用，负荷降至100MW以下，停运D磨备用。

3、总风量控制：控制总风量在1050—1200t/h，氧量3—4%之间，投运燃烧器F风控制25%，C风控制在15%，未投运燃烧器F、C风控制5—10%，关闭燃烬风，控制二次风箱压力＞0.3KPa。

4、一次风压力母管压力控制在6.0—6.5KPa。

5、负荷＜300MW，空预器投入连续吹灰。

6、当炉膛温度＜750℃，及时投入运行磨机油枪稳燃（投油原则：对角投运），视燃烧情况增投油枪，投油时，禁止同时投入两支及以上油枪，必须待第一支油枪着火，炉膛负压正常后，方可投入第二支油枪，油枪投运时应派人到就地检查油枪燃烧情况，发现漏油或油枪着火不好时及时停运该支油枪。

7、负荷降至250MW时，主汽压力控制在13MPa，若调度要求继续降负荷，保持锅炉热负荷不变，通过开启汽机高、低旁路进行降负荷。

8、操作汽机旁路时，先开启低旁及三级旁路减温水，再开启低旁减压阀15～20%开度，并控制低旁后温度在80℃以内；再逐渐开启高旁减压阀，调节阀开度以控制再热冷段压力1.0MPa左右，调整高旁减温水控制高旁后温度＜430℃（高旁闭锁温度为430℃）。

调节高旁调节阀时，应与锅炉联系，调节幅度不能过大，参数调整正常后应减少高、低旁的调整，旁路的监视及调整应安排专人负责。

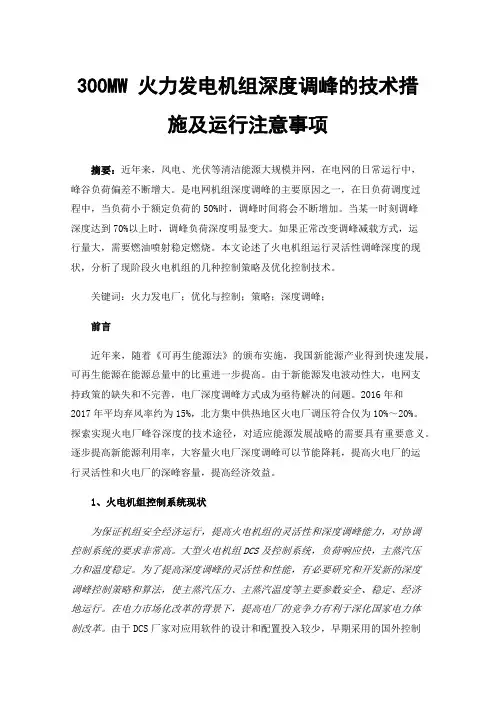

300MW 火力发电机组深度调峰的技术措施及运行注意事项摘要：近年来，风电、光伏等清洁能源大规模并网，在电网的日常运行中，峰谷负荷偏差不断增大。

是电网机组深度调峰的主要原因之一，在日负荷调度过程中，当负荷小于额定负荷的50%时，调峰时间将会不断增加。

当某一时刻调峰深度达到70%以上时，调峰负荷深度明显变大。

如果正常改变调峰减载方式，运行量大，需要燃油喷射稳定燃烧。

本文论述了火电机组运行灵活性调峰深度的现状，分析了现阶段火电机组的几种控制策略及优化控制技术。

关键词：火力发电厂；优化与控制；策略；深度调峰；前言近年来，随着《可再生能源法》的颁布实施，我国新能源产业得到快速发展，可再生能源在能源总量中的比重进一步提高。

由于新能源发电波动性大，电网支持政策的缺失和不完善，电厂深度调峰方式成为亟待解决的问题。

2016年和2017年平均弃风率约为15%，北方集中供热地区火电厂调压符合仅为10%～20%。

探索实现火电厂峰谷深度的技术途径，对适应能源发展战略的需要具有重要意义。

逐步提高新能源利用率，大容量火电厂深度调峰可以节能降耗，提高火电厂的运行灵活性和火电厂的深峰容量，提高经济效益。

1、火电机组控制系统现状为保证机组安全经济运行，提高火电机组的灵活性和深度调峰能力，对协调控制系统的要求非常高。

大型火电机组DCS及控制系统，负荷响应快，主蒸汽压力和温度稳定。

为了提高深度调峰的灵活性和性能，有必要研究和开发新的深度调峰控制策略和算法，使主蒸汽压力、主蒸汽温度等主要参数安全、稳定、经济地运行。

在电力市场化改革的背景下，提高电厂的竞争力有利于深化国家电力体制改革。

由于DCS厂家对应用软件的设计和配置投入较少，早期采用的国外控制方案和算法较多，现场调试不够详细。

火电厂大多数控制系统基本能满足小负荷变化或低速负荷变化的调节要求，但是在机组深度调整运行的情况下，主蒸汽压力、功率、主蒸汽温度、水位等主要运行参数波动频繁。

2、安全性影响分析如果发电机组的调峰深度过大，特别是全厂只有一台机组运行时，一旦机组发生故障，处理不当将导致全厂停电。

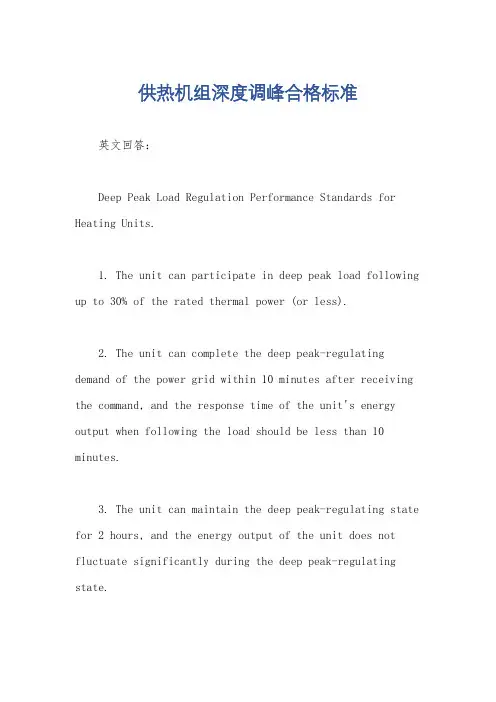

供热机组深度调峰合格标准英文回答：Deep Peak Load Regulation Performance Standards for Heating Units.1. The unit can participate in deep peak load following up to 30% of the rated thermal power (or less).2. The unit can complete the deep peak-regulating demand of the power grid within 10 minutes after receiving the command, and the response time of the unit's energy output when following the load should be less than 10 minutes.3. The unit can maintain the deep peak-regulating state for 2 hours, and the energy output of the unit does not fluctuate significantly during the deep peak-regulating state.4. The unit can recover to 100% of the rated thermal power within 10 minutes after the end of the deep peak-regulating state.5. The unit can complete multiple deep peak-regulating demands within 24 hours, and the interval between each demand is not less than 1 hour.6. The unit can participate in deep peak load following operations for more than 100 hours per year.中文回答：供热机组深度调峰合格标准。

关于近期机组深度调峰的临时规定一、两台机组负荷曲线为50万1、退出两台机组的给水流量低断水保护，人为闭锁炉水泵的启动；2、压负荷曲线的上限运行，保持单机负荷在25.5—26万之间；3、严密监视锅炉分离器的出口过热度，调整煤水比，保持微过热度运行；4、调整好两台汽泵的再循环流量，防止出现抢水现象；5、加强对给水流量的监视和调整，严密监视水冷壁温度，防止出现给水流量低的情况；6、出现全部给水泵跳闸的紧急情况，立即手动紧急停炉；7、增加磨煤机的烟煤侧给煤机出力，减少无烟煤侧给煤机出力，严密监视锅炉火焰燃烧情况，根据具体情况可以投油助燃；8、根据磨煤机的出力情况可以考虑2台制粉系统运行；9、加强对一次风机振动的监视，合理调整一次风压，防止失速现象的发生。

二、两台机组负荷曲线为40万1、压负荷曲线的上限运行，#2机组负荷减至15—16万，#1机组负荷减到25.5—26万；2、#1机组按“两台机组负荷曲线为50万”的规定执行；3、#2机组退出给水流量低断水保护；4、#2机组的汽机主控投手动控制；5、#2机组投入D磨微油小油枪，退出一台制粉系统，保持C、D 磨运行；6、#2机组根据锅炉火焰的燃烧情况，增加磨煤机的烟煤侧给煤机出力，减少无烟煤侧给煤机出力，C层磨根据具体情况可以投油助燃；7、#2机组加强对煤水比的调整，严密监视锅炉过热汽温度，防止出现低温；8、#2机组加强给水流量的的监视和合理调整，防止出现主给水流量低，储水箱水位低导致炉水泵跳闸的情况，并尽量减少锅炉分离器的排水量；9、#2机组出现全部给水泵跳闸的紧急情况，立即手动紧急停炉；10、#2机组调整好两台汽泵的再循环流量，防止出现抢水现象，负荷20万，退出一台汽泵运行；11、#2机组负荷20万及时调整高加疏水，确保高加的正常投运；12、加强对一次风机振动的监视，合理调整一次风压，防止失速现象的发生。

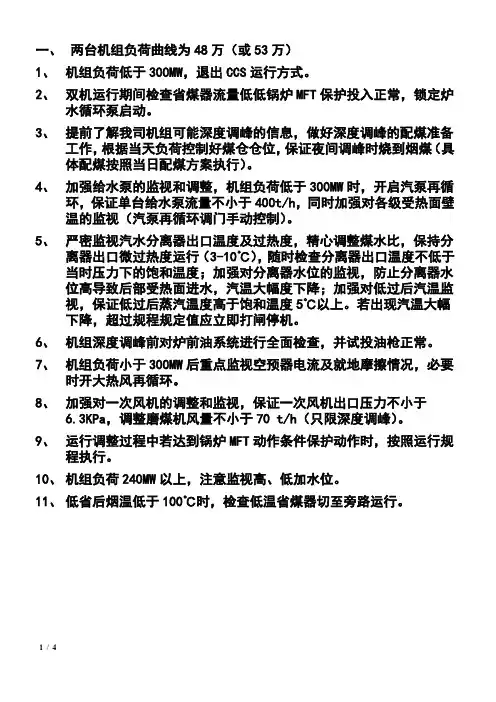

一、两台机组负荷曲线为48万（或53万）1、机组负荷低于300MW，退出CCS运行方式。

2、双机运行期间检查省煤器流量低低锅炉MFT保护投入正常，锁定炉水循环泵启动。

3、提前了解我司机组可能深度调峰的信息，做好深度调峰的配煤准备工作，根据当天负荷控制好煤仓仓位，保证夜间调峰时烧到烟煤（具体配煤按照当日配煤方案执行）。

4、加强给水泵的监视和调整，机组负荷低于300MW时，开启汽泵再循环，保证单台给水泵流量不小于400t/h，同时加强对各级受热面壁温的监视（汽泵再循环调门手动控制）。

5、严密监视汽水分离器出口温度及过热度，精心调整煤水比，保持分离器出口微过热度运行（3-10℃），随时检查分离器出口温度不低于当时压力下的饱和温度；加强对分离器水位的监视，防止分离器水位高导致后部受热面进水，汽温大幅度下降；加强对低过后汽温监视，保证低过后蒸汽温度高于饱和温度5℃以上。

若出现汽温大幅下降，超过规程规定值应立即打闸停机。

6、机组深度调峰前对炉前油系统进行全面检查，并试投油枪正常。

7、机组负荷小于300MW后重点监视空预器电流及就地摩擦情况，必要时开大热风再循环。

8、加强对一次风机的调整和监视，保证一次风机出口压力不小于6.3KPa，调整磨煤机风量不小于70 t/h（只限深度调峰）。

9、运行调整过程中若达到锅炉MFT动作条件保护动作时，按照运行规程执行。

10、机组负荷240MW以上，注意监视高、低加水位。

11、低省后烟温低于100℃时，检查低温省煤器切至旁路运行。

二、两台机组总负荷曲线低于48万（#2机组250MW；#1炉深度调峰）1、#1机组检查省煤器流量低低保护投入正常，检查机组主保护投入正常。

2、#1机组汽机主控切手动控制，根据主蒸汽压力调整汽机调门开度。

注意汽机振动、胀差、轴承金属温度等TSI参数正常。

3、维持#1炉ABC或BCD磨煤机运行，视燃烧情况投入D层小油枪运行，并投入C层前墙或后墙同侧不少于两支油枪运行，并可根据燃烧情况可增投油枪。

广西xxxxxxxx东电厂机组深度调峰运行处置预案编写日期：年月日审核日期：年月日批准日期：年月日编制日期：2015年02月27日机组深度调峰运行处置预案为确保机组深度调峰期间，锅炉低负荷工况下安全稳定运行，防止发生锅炉灭火事故，结合本厂实际，特制定本预案。

一、机组深度调峰运行注意事项1、接到机组深度调峰指示后，立即对锅炉油枪（微油枪、大油枪）进行试验，有缺陷立即联系维护处理。

维护处理后验收时，必须再次试验油枪着火正常。

2、机组深度调峰期间以稳定锅炉燃烧为第一要务，其它指标控制应在保证锅炉稳燃的基础上方可适当考虑。

3、机组负荷降至低负荷时（70MW），应投入微油点火系统，保证至少有三个角微油枪稳定运行，发现微油枪着火变差，应立即分析原因，联系维护清理油枪或调整助燃风等措施保证微油枪着火正常。

4、如微油枪不能保证三个角着火正常，则可根据锅炉燃烧情况投入相应大油枪稳燃。

5、为防止大量冷风进入炉内影响锅炉燃烧，低负荷运行时，将未投运的燃烧器助燃风风门关小到10%左右。

6、锅炉低负荷运行时，不允许吹灰，防止锅炉灭火。

二、机组低负荷运行控制措施（一）机组调峰降负荷接到机组深度调峰指示，值长应中调值班员加强沟通，尽可能争取得到机组总负荷在150MW以上运行。

1、总负荷≥150MW时，机组负荷分配---两台机组各带75MW以上。

（1）接到中调调度员令机组调峰、总负荷降至150MW时，即按规程规定进行操作，机组负荷90MW以下按1MW/min速率缓慢降负荷，直至目标值。

（2）降负荷停磨煤机时应优先保留下层磨运行以确保可以投入微油枪，应尽量避免燃烧器隔层投运；无特殊情况严禁A+D磨运行的方式。

（3）在机组降负荷过程中，应严密监视汽包水位、锅炉火检信号，确保锅炉稳定运行；控制好锅炉汽温、汽压下降速率，避免汽温、汽压大幅波动。

（4）机组负荷降到80MW以下，为稳定锅炉燃烧，投入所有可运行的微油枪（下层磨运行情况下），再进行降负荷，如果微油枪投运不能满足稳燃要求，则投入一支大油枪。

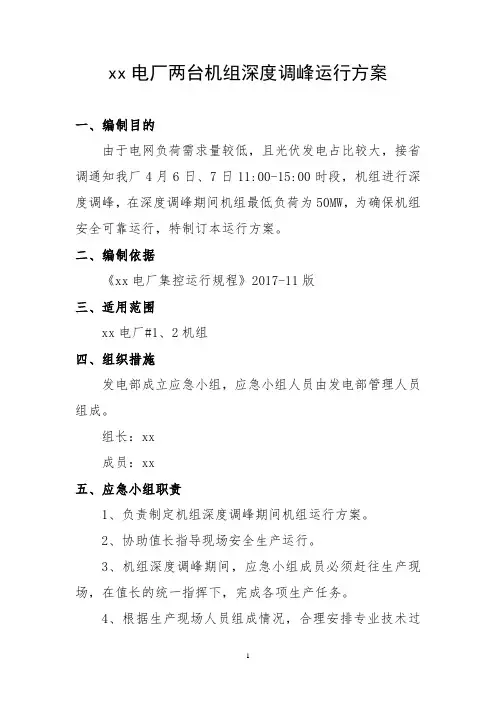

xx电厂两台机组深度调峰运行方案一、编制目的由于电网负荷需求量较低，且光伏发电占比较大，接省调通知我厂4月6日、7日11:00-15:00时段，机组进行深度调峰，在深度调峰期间机组最低负荷为50MW，为确保机组安全可靠运行，特制订本运行方案。

二、编制依据《xx电厂集控运行规程》2017-11版三、适用范围xx电厂#1、2机组四、组织措施发电部成立应急小组，应急小组人员由发电部管理人员组成。

组长：xx成员：xx五、应急小组职责1、负责制定机组深度调峰期间机组运行方案。

2、协助值长指导现场安全生产运行。

3、机组深度调峰期间，应急小组成员必须赶往生产现场，在值长的统一指挥下，完成各项生产任务。

4、根据生产现场人员组成情况，合理安排专业技术过硬的职工加班，确保机组深度调峰期间安全稳定运行。

六、运行方案（一）前期准备工作：1、调整A细碎机间隙，控制入炉煤颗粒度低于正常筛分；2、对煤场存煤进行分段取样化验，确保锅炉低负荷段燃煤发热量在4000Kcal/Kg左右;3、利用机组高负荷段加强对锅炉床料的置换，提高一次风量至19万Nm3/h，风室压力13Kpa左右，关小下二次风小风门及后墙上二次风小风门至20-30%开度，提高二次风压至8Kpa以上，加强床料扰动，保证大颗粒底渣顺利排出；4、4月6日、7日夜班最后一遍加仓时，停止石灰石颗粒掺配，通过石灰石粉调整污染物排放；5、加强与物资部及石灰石粉供应商的联系，确保石灰石粉料位在7米以上；6、对启动锅炉进行试点火，并将启动锅炉油箱补满，确保启动锅炉处于良好热备用状态；7、对供油泵进行试启，打油循环至#1、#2炉0米燃油平台，确保供油泵处于良好热备用状态；8、将#1、#2机轴封供汽切至辅汽供；9、4月6日、7日夜班0点、3点、6点进行锅炉吹灰，早班9点进行锅炉吹灰，跟带低负荷期间锅炉原则上不进行吹灰操作；10、4月6日、7日早班接班后控制风室压力11.5-12Kpa，一次风量17.5-18万Nm3/h，尽量靠下限运行。

机组深度调峰应对措施从11月6日开始，由于元董线作业负荷受限，我公司仅保留两台机组运行，目前计划保留#2、#4机组，尖峰时段两台机组平均负荷400MW，低谷期间两台机组平均负荷250MW，为保证深度调峰时机组的安全、稳定运行，特制订以下措施：一、应对调峰的措施与准备：1、深度调峰期间，#2机组代负荷300 MW，#4机组代负荷200 MW。

2、#2机组代负荷300 MW，保持5台磨运行，不投油；#4机组代负荷200MW，保持3台磨运行，A磨切为等离子方式，原则上不投油，实际操作过程中，根据燃烧状况决定是否投油。

3、#2机组负荷减至320 MW时，由热工人员解除“汽泵最小流量再循环门2RL13S001不开延时1.5秒跳汽泵”条件，并就地强制开启汽泵最小流量再循环门2RL13S001，锅炉给水主调节器切手动控制，防止给水扰动。

4、#2机组深度调峰结束，加负荷至380 MW，联系热工人员关闭汽泵最小流量再循环门2RL13S001，跳泵保护暂不恢复。

5、#4机组负荷低于350 MW，开启辅汽供小汽机电动门1/2以上。

6、#4机组280 MW时，卸载一台汽泵，解除汽包水位保护；负荷减至200MW时，尽量保证下层三台相邻磨运行。

7、#4机组深度调峰结束，加负荷至330 MW，联系热工人员恢复汽包水位保护，锅炉保持5台磨运行。

8、深度调峰期间，轻油系统保持备用，将燃油压力、温度调整合格。

运行分厂11月5日、6日安排时间对#2、#4炉油枪进行试验。

9、鉴于目前#4炉#1给煤机、#2给煤机变频器频繁跳闸，热工、电气相关人员对#1给煤机、#2给煤机变频器进行全面检查，制粉相关人员对#1给煤机、#2给煤机本体进行全面检查，检查结果于11月3日上报生产技术部。

10、热工、电气相关人员对#4炉#1给煤机、#2给煤机电机及变频器裕度进行论证，根据检查结果决定是否提高变频器过流跳闸定值，论证结果于11月4日上报生产技术部。

二、调峰期间存在的问题：1、给煤机频繁断销子、变频器卡跳是在调峰期间威胁机组安全运行的最大隐患。

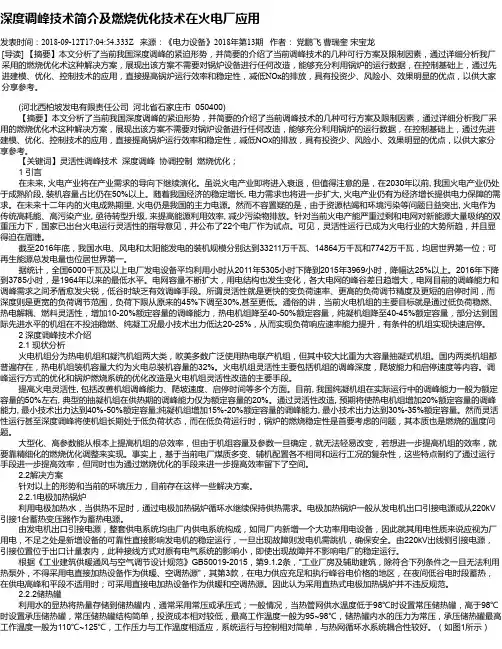

深度调峰技术简介及燃烧优化技术在火电厂应用发表时间：2018-09-12T17:04:54.333Z 来源：《电力设备》2018年第13期作者：党鹏飞曹瑞奎宋宝龙[导读] 【摘要】本文分析了当前我国深度调峰的紧迫形势，并简要的介绍了当前调峰技术的几种可行方案及限制因素，通过详细分析我厂采用的燃烧优化术这种解决方案，展现出该方案不需要对锅炉设备进行任何改造，能够充分利用锅炉的运行数据，在控制基础上，通过先进建模、优化、控制技术的应用，直接提高锅炉运行效率和稳定性，减低NOx的排放，具有投资少、风险小、效果明显的优点，以供大家分享参考。

(河北西柏坡发电有限责任公司河北省石家庄市 050400)【摘要】本文分析了当前我国深度调峰的紧迫形势，并简要的介绍了当前调峰技术的几种可行方案及限制因素，通过详细分析我厂采用的燃烧优化术这种解决方案，展现出该方案不需要对锅炉设备进行任何改造，能够充分利用锅炉的运行数据，在控制基础上，通过先进建模、优化、控制技术的应用，直接提高锅炉运行效率和稳定性，减低NOx的排放，具有投资少、风险小、效果明显的优点，以供大家分享参考。

【关键词】灵活性调峰技术深度调峰协调控制燃烧优化；1 引言在未来, 火电产业将在产业需求的导向下继续演化。

虽说火电产业即将进入衰退，但值得注意的是，在2030年以前, 我国火电产业仍处于成熟阶段, 装机容量占比仍在50%以上。

随着我国经济的稳定增长, 电力需求也将进一步扩大, 火电产业仍有为经济增长提供电力保障的需求。

在未来十二年内的火电成熟期里, 火电仍是我国的主力电源。

然而不容置疑的是，由于资源枯竭和环境污染等问题日益突出, 火电作为传统高耗能、高污染产业, 亟待转型升级, 来提高能源利用效率, 减少污染物排放。

针对当前火电产能严重过剩和电网对新能源大量吸纳的双重压力下，国家已出台火电运行灵活性的指导意见，并公布了22个电厂作为试点。

可见，灵活性运行已成为火电行业的大势所趋，并且显得迫在眉睫。

机组深度调峰运行预案一、引言随着电力市场的竞争日益激烈，机组深度调峰运行已成为电厂应对市场变化、提高经济效益的重要手段。

本文将就机组深度调峰运行的预案进行探讨，以确保机组在深度调峰期间安全、稳定、高效地运行。

二、机组深度调峰的定义机组深度调峰是指机组在负荷率较低的情况下，通过调整运行参数、优化设备配置等方式，降低机组能耗，提高运行效率。

深度调峰是电厂应对电力市场波动、降低运营成本的有效手段。

三、机组深度调峰的挑战1. 设备可靠性：在深度调峰期间，机组设备的可靠性受到较大挑战。

设备可能因长时间低负荷运行而出现磨损、老化等问题，影响机组的安全稳定运行。

2. 运行参数调整：深度调峰期间，需要频繁调整运行参数，以确保机组在最佳工况下运行。

这需要操作人员具备较高的技能水平和经验，以避免出现误操作。

3. 经济性：深度调峰虽然能够降低运营成本，但也可能导致机组经济性下降。

因此，需要在保证机组安全稳定运行的前提下，合理调整运行参数，以实现经济效益最大化。

四、机组深度调峰的预案1. 设备维护与检查：在深度调峰期间，应加强对设备的维护与检查，确保设备处于良好状态。

对于可能出现问题的设备，应及时进行维修或更换，避免因设备故障导致机组停运或降负荷运行。

2. 运行参数优化：根据机组的实际情况和电力市场的需求，合理调整运行参数，以实现机组在最佳工况下运行。

同时，应加强对运行参数的监控，及时发现并解决问题。

3. 人员培训与值班安排：为应对深度调峰期间的挑战，应对操作人员进行培训，提高其技能水平和经验。

同时，应合理安排值班人员，确保在任何时候都有足够的人员应对突发情况。

4. 经济性评估：在深度调峰期间，应对机组的运行成本和经济性进行评估。

通过对比不同工况下的能耗和经济效益，选择最佳的运行方案。

同时，应关注电力市场的变化，及时调整策略以适应市场需求。

5. 应急预案：为应对深度调峰期间可能出现的突发情况，应制定完善的应急预案。

包括设备故障、市场变化等可能影响机组运行的突发情况，确保在发生问题时能够迅速采取措施，保障机组的安全稳定运行。

630MW发电机组 30%深度调峰负荷下进相能力分析摘要：文章介绍了某发电厂30%深度调峰负荷工况下，发电机开展进相试验的试验方案和试验结果，分析实验数据，结果表明：在30%深度调峰负荷工况下，发电机组仍具有进一步的进相运行能力，能有效解决电网低谷运行期间无功功率过剩、电网电压过高的问题。

探索出适合630MW发电机组30％负荷深度调峰安全运行的经验和措施。

关键词：深度调峰；发电机；进相运行；试验分析0引言近年来，江苏省风电、光伏新能源装机规模不断增加，同时整体受电规模也大幅提升，电网调峰矛盾日益突出。

为缓解江苏省出现的调差缺口矛盾，这些形势变化要求现有630MW发电机组进一步挖掘深度调峰能力，在不改造设备前提下，机组近期能实现30％负荷安全运行，远期能实现更低负荷的深度调峰。

本文以国信扬电630MW汽轮发电机组30%深度调峰负荷工况下的实际进相运行试验，记录机组进相运行数据，对低励限制静态和动态功能验证，并给出低励限制定值，以保证发电机组及电网的安全运行。

1影响发电机进相运行的制约因素1.1静态稳定限制发电机与无限大系统并列运行时，理论上讲当整步功率0时，发电机运行是稳定的。

同时考虑到发电机并非与无限大系统直接并列运行，国信扬州发电有限责任公司的2号发电机需经过主变、500kV线路联到500kV电网，本次试验取发电机的激磁电势与电厂500kV母线之间的夹角70为静态稳定限额。

1.2定子端部铁芯和金属结构件的温度限制发电机由迟相运行转移至进相运行时，发电机的端部漏磁会增加。

定子端部漏磁通与转子端部漏磁通的磁路不一致，它们各自的磁阻（Rs和Rr）也就不同。

对于定子端部某一点，定子电枢反应磁势引起的端部漏磁通ea易于通过，而转子漏磁通进入该点所遇到的磁阻要大一些。

因此仅有一部分转子漏磁通经过气隙进入定子端部，如图1(a)中的AD，可等效其值e0=0(0为转子端部漏磁通,由图1(a)中的AB表示，= =1，一般取=0.30.5)，此时端部合成漏磁通e如图1(a)中的CD。

常规调峰和深度调峰
常规调峰：在⽤电⾼峰时，电⽹往往超负荷。

此时需要投⼊在正常运⾏以外的发电机组以满⾜需求，⽤于调节⽤电的⾼峰，所以称调峰机组。

传统的调峰⼿段主要分⽔电机组调峰和⽕电机组调峰两⼤类。

根据调度部门多年运⾏经验，100MW的⽔电机组，最⼩技术出⼒取为20MW，⽕电机组最⼩出⼒取额定的70％，燃⽓电⼚最⼩出⼒取额定出⼒的50％。

深度调峰就是受电⽹负荷峰⾕差较⼤影响⽽导致各发电⼚降出⼒、发电机组超过基本调峰范围进⾏调峰的⼀种运⾏⽅式；深度调峰的负荷范围超过该电⼚锅炉最低稳燃负荷以下（如深度调峰幅度在60%MCR左右）。

330MW机组深度调峰技术分析摘要：针对我国当前电厂运行情况展开深入分析，可知电网峰谷差呈现一种逐渐增大的趋势，此外雨季环境也会产生较大影响，在这些问题上，火电厂结合自身发展实际情况进行深度调峰工作，已然成为了一种发展必然趋势。

本次探究工作就以330MW机组为研究对象，针对该机组深度调峰技术问题展开深入分析，旨在为相应深度调峰工作运行积累宝贵经验。

关键词：330MW机组、深度调峰、技术措施1、前言针对我国当前的电网峰值差逐年增大的这一实际情况，加之我国电网系统仍处于一种缓慢发展阶段的现实环境，在相应电网调度工作进展的过程中，针对330MW机组深度调峰技术的需求也在不断增加。

在电网工作的过程中，开展相应的深度调峰工作，一方面可以满足当前电网运行的实际需要，另一方面，着眼于当前我国电厂发展现状，可知开展相应的深度调峰工作，也是为了满足相应电场在竞争中的生存需要。

而本次研究工作，就以国电永福电厂有限公司为例，以及2期330MW机组扩建工程为主要的研究对象，针对相应的深度调峰技术展开事故分析，探究保障深度调峰运行安全稳定性的技术措施，并在此基础上分析相应工作，在进展过程中应该注意的一些事项。

2、深度调峰的影响在电厂针对330MW机组深度调峰工作进展的过程中，将会对不同工作内容和对象产生较大影响，具体而言将会产生以下几个方面的影响：2.1供热影响深度调峰工作将会对供热产生相应影响，以国电永福电厂为例，该电厂330MW机组从2015年起，共进行了两期供热改造，其中一期改造工作完成之后，其单台机组的供热处理就发生了较大的改变，其数值已然可以达到50T/h，其中针对气源取口的改造工作，工作人员将其放置在再热冷段。

而二期供热改造工作进展的过程中，工作人员又针对气源取口进行了进一步的改造工作，具体为将其调整为再热热段，后期又完成了相应管道都布置工作。

经过两次供热制造之后，该机组单机供热出力得到了很大幅度的提升，最高可达到10050T/h[1]。

330MW机组深度调峰运行规定XXXX2012年XX月XX日330MW机组深度调峰运行规定XXX部门近期，由于吉林省用电量下降，在网运行机组按照省电网调度命令超常规调峰，负荷低于50%调峰的频次和时间加长，甚至个别时段达到30%调峰，在深度调峰期间，机组运行工况严重恶化，威胁设备安全。

为保证机组安全稳定运行，提高安全风险管控能力，依据省公司《关于在机组深度调峰时段加强运行管理的紧急通知》要求特编制此规定，请生产各单位认真遵照执行。

一、组织机构组长：生产副厂长、总工程师副组长：运行副总工程师、检修副总工程师成员：运行管理部副主任、设备管理部副主任、安全监察部主任、当值值长、发电分场主任（副主任）、燃运分场主任（副主任）、除灰分场主任（副主任）、热控分场主任（副主任）、锅炉分场主任（副主任）、汽机分场主任（副主任）、运行管理部专业工程师、设备管理部专业工程师、安全监察部专业工程师、发电分场专责工程师（锅炉、汽机）、锅炉分场专责工程师、汽机分场专责工程师、燃运分场专责工程师、除灰分场专责工程师、热控分场专责工程师、化学分场专责工程师、当值运行人员。

二、总体要求（一）生产指挥系统的核心为当值值长，值长值班期间代表生产副厂长行使生产指挥权，有权力对全厂发供电设备及缺陷处理、系统运行方式进行调度和调整。

值长所发出的一切命令，各岗位值班人员必须无条件执行，对无理由延迟和拒绝执行值长的正确命令者，要追究责任，给予严肃处理，对造成的后果负全责。

（二）值长要实时掌握电网形势，积极与调度协调沟通，了解其它机组的调峰情况，尽量减少深度调峰的次数和时间。

遇有深度调峰要根据省调调度令及电网情况，提前通知各相关单位做好机组深度调峰准备工作。

（三）深度调峰以保安全、保设备为主。

值长根据调峰负荷情况及机组设备状况，合理分配两台机组负荷及运行方式。

（四）在深度调峰期间，生产各单位要按厂部要求严格执行值班制度，值班期间严格遵守值班纪律，及时了解掌握生产运行情况，绝不允许有空岗位，要保证值班人员有良好的精神状态，杜绝酒后上班。

电⽹统调发电机组深度调峰技术规范标准电调〔2017〕198号江苏电⼒调度控制中⼼关于印发《江苏电⽹统调发电机组深度调峰技术规范（试⾏）》的通知各统调电⼚、江苏⽅天电⼒技术有限公司：近年来，我省风电、光伏新能源装机规模不断增加，同时整体受电规模也⼤幅提升，电⽹调峰⽭盾⽇益突出。

为缓解我省出现的调差缺⼝⽭盾，提升统调机组调峰能⼒，江苏电⼒调度控制中⼼在总结我省⾸批深度调峰⼯作基础上，制定了《江苏电⽹统调发电机组深度调峰技术规范（试⾏）》（见附件），现予以印发并提出以下⼯作要求：1.坚持⽬标导向，原则上要求2018年底前全省30万千⽡及以上统调公⽤燃煤发电机组调峰深度达到机组额定出⼒40%的要求。

2.各电⼚应⾼度重视机组深度调峰能⼒建设，尽快落实机组改造计划和资⾦，加快推进机组调峰能⼒改造。

3.请⽅天公司认真履⾏深度调峰机组试验技术监督⼯作要求，严格审核试验相关报告，并将结果报江苏电⼒调度控制中⼼。

江苏电⼒调度控制中⼼2017年12⽉15⽇（此件发⾄收⽂单位本部）江苏电⽹统调发电机组深度调峰技术规范(试⾏)第⼀章总则第⼀条为规范发电机组深度调峰技术标准，促进江苏电⽹发电机组调峰能⼒提升，参照国家和⾏业现⾏有关技术标准，结合江苏实际，制定本技术规范。

第⼆条本规范适⽤于江苏电⽹统调公⽤燃煤发电机组。

第⼆章技术要求第三条机组深度调峰的基础要求：机组在保证安全稳定运⾏前提下，满⾜以下要求：（⼀）机组的环保设施正常运⾏，机组排放满⾜标准要求。

（⼆）机组能够确保不影响供热要求。

（三）调峰深度要求：调峰深度分三档，最低出⼒等级要求为40% Pe及以下。

Pe：机组额定出⼒；P：机组出⼒。

（四）响应时间要求：机组从50% Pe调整⾄最低技术出⼒所⽤时间不超过1.5⼩时。

机组从深度调峰状态恢复出⼒⾄50% Pe 的时间不超过1⼩时。

（五）进相能⼒：机组在深度调峰范围内运⾏时，发电机进相能⼒不⼩于50% Pe时的进相能⼒。

深度调峰
⽬前京能宁东电⼚深度调峰时负荷最低降⾄250MW，调峰深度37.8%，主要受限原因为低负荷锅炉烟⽓温度降低，不满⾜脱硝系统运⾏条件，环保设施不能正常投运。

⽬前采取的技术措施：
1、优化制粉系统运⾏⽅式，避免热负荷集中，调整⽕焰中⼼靠上，提⾼烟⽓温度。

2、提⾼磨煤机出⼝温度，控制磨煤机出⼝温度在85℃，风煤⽐不⼤于2。

3、深度调峰期间投运锅炉⼆次风暖风器，将⼆次风温度提⾼⾄40℃以上。

4、咨询SCR催化剂⼚家，将SCR⼊⼝烟温控制值由不低于310℃调整为不低于295℃。

5、锅炉采⽤微油点⽕技术，锅炉燃烧不稳定时可以迅速投运助燃。

下⼀步⼯作及采取的改造技术路线
1、确定合作科研单位，完成前期试验及可研报告编制
2、为提⾼SCR⼊⼝烟温采⽤省煤器烟⽓旁路及省煤器⽔旁路改造
3、锅炉稳燃考虑增加⼀层微油或等离⼦燃烧器
4、进⾏燃料灵活性研究，调研新型低成本燃料同时对燃煤掺配经济性进⾏研究，建⽴掺配
模型
5、对供热机组热电解耦技术进⾏研究，在调峰困难时段通过储热装置热量供热，输出热量
补齐热⼒缺额，降低供热强迫出⼒；在调峰有余量的时段，储存富裕热量，实现“热电解耦”运⾏。
