图解齿轮的基本参数(精)

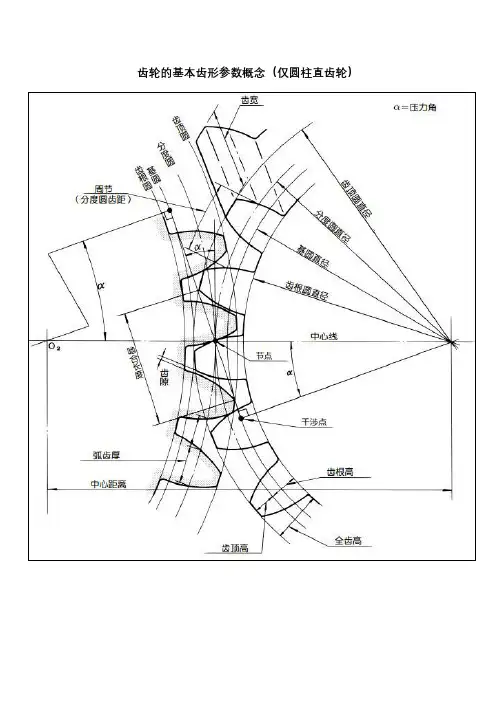

齿轮的基本齿形参数概念（仅圆柱直齿轮）
分度圆直径：d（d1和d2）
齿数：z（z1和z2）
模数：m（2个相啮合的齿轮，模数是相等的）
压力角：α（2个相啮合的齿轮，压力角是相等的）
齿根圆直径：df（df1和df2）
齿顶圆直径：da（da1和da2）
基圆直径：db（db1和db2）
齿高：h
齿顶高：ha
齿根高：hf
齿厚：s
齿距：p
中心距：a
上述齿轮参数的相互关系如下：
d=mz
p=圆周长/齿数=πd/z=π（mz）/z=πm
s=p/2=πm/2
h=ha+hf
a=（d2+d1）/2【外啮合齿轮】，a=（d2-d1）/2【内啮合齿轮】
cosα=基圆半径/分度圆半径=（db/2）/（d/2）=db/d
ha=m*齿顶高系数
hr=m*齿根高系数
理论啮合线长度，是两个齿轮基圆的内公切线长度。

实际啮合线长度，是两个齿轮的齿顶圆截取理论啮合线的长度。

【可以用做图法求得】。

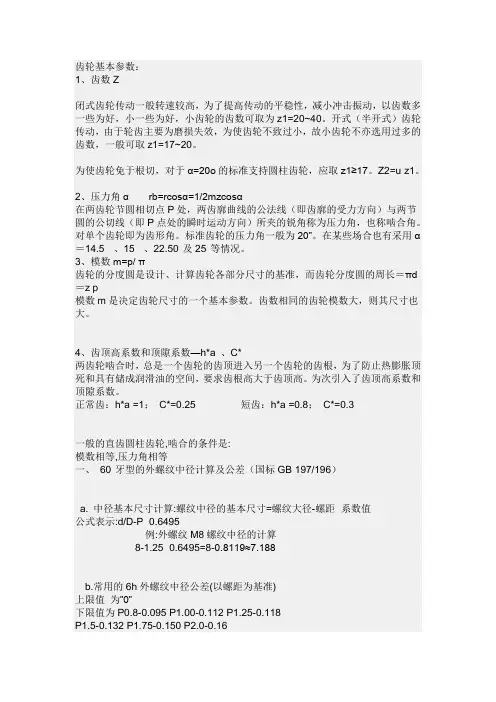

齿轮基本参数：1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。

开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。

Z2=u·z1。

2、压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。

3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd ＝z p模数m是决定齿轮尺寸的一个基本参数。

齿数相同的齿轮模数大，则其尺寸也大。

4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。

为次引入了齿顶高系数和顶隙系数。

正常齿：h*a =1；C*=0.25 短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等一、60°牙型的外螺纹中径计算及公差（国标GB 197/196）a. 中径基本尺寸计算:螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119≈7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为”0”下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118P1.5-0.132 P1.75-0.150 P2.0-0.16P2.5-0.17上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值：上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032P1.75-0.034 P2-0.038 P2.5-0.042上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出.②螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围.③考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、60°内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224下限值为”0”,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为”0”b. 外螺纹的6h级大径下限值公差(以螺距为基准)P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265P2.0-0.28 P2.5-0.335大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034 P2.0-0.038 P2.5-0.042上限计算公式d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式d-ges－Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:①螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.②对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为“0”内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值6.647+0=6.6476H级M8内螺纹小径的下限值6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:①内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内②在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间③内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。

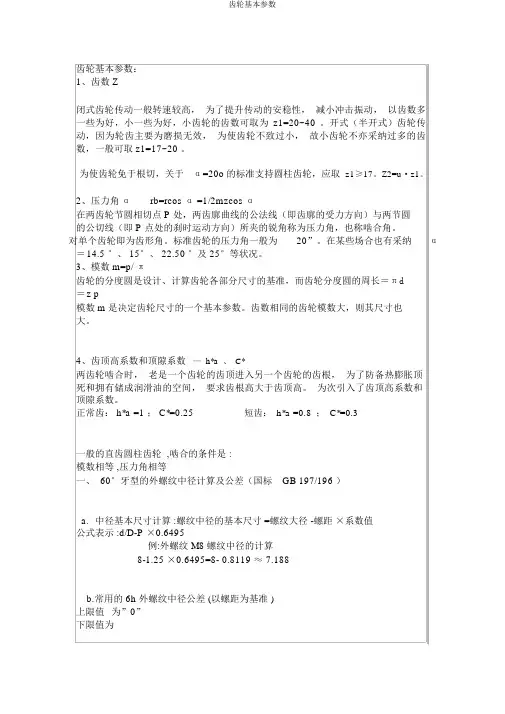

齿轮基本参数：1、齿数 Z闭式齿轮传动一般转速较高，为了提升传动的安稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40 。

开式（半开式）齿轮传动，因为轮齿主要为磨损无效，为使齿轮不致过小，故小齿轮不亦采纳过多的齿数，一般可取 z1=17~20 。

为使齿轮免于根切，关于α=20o的标准支持圆柱齿轮，应取z1≥17。

Z2=u·z1。

2、压力角αrb=rcos α =1/2mzcos α在两齿轮节圆相切点 P 处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即 P 点处的刹时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

在某些场合也有采纳α＝14.5 °、 15°、 22.50 °及 25°等状况。

3、模数 m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd＝z p模数 m 是决定齿轮尺寸的一个基本参数。

齿数相同的齿轮模数大，则其尺寸也大。

4、齿顶高系数和顶隙系数—h*a、C*两齿轮啮合时，老是一个齿轮的齿顶进入另一个齿轮的齿根，为了防备热膨胀顶死和拥有储成润滑油的空间，要求齿根高大于齿顶高。

为次引入了齿顶高系数和顶隙系数。

正常齿： h*a =1 ； C*=0.25短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮 ,啮合的条件是 :模数相等 ,压力角相等一、 60°牙型的外螺纹中径计算及公差（国标GB 197/196 ）a.中径基本尺寸计算 :螺纹中径的基本尺寸 =螺纹大径 -螺距×系数值公式表示 :d/D-P ×0.6495例:外螺纹 M8 螺纹中径的计算8-1.25 ×0.6495=8- 0.8119 ≈ 7.188b.常用的 6h 外螺纹中径公差 (以螺距为基准 )上限值为”0”下限值为上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2 即中径基本尺寸 -误差 -公差M8 的 6h 级中径公差值：上限值7.188 下限值 :7.188-0.118=7.07C 常用的 6g 级外螺纹中径基本误差 : (以螺距为基准 )上限值计算公式d2-ges 即基本尺寸 -误差下限值计算公式d2-ges-Td2 即基本尺寸 -误差 -公差例 M8 的 6g 级中径公差值 :上限值 7.188-0.028=7.16下限值 :7.188-0.028-0.118=7.042注 :①以上的螺纹公差是以粗牙为准 ,对细牙的螺纹公差相应有些变化 ,但均不过公差变大 ,因此按此控制不会越出规范界线 ,故在上述中未一一标出 .②螺纹的光杆坯径尺寸在生产实质中依据设计要求的精度和螺纹加工设施的挤压力的不一样而相应比设计螺纹中径尺寸加大 0.04 —0.08 之间 ,为螺纹光杆坯径值 , 例我们企业的 M8 外螺纹 6g 级的螺纹光杆坯径实在 7.08 —7.13 即在此范围 .③考虑到生产过程的需要外螺纹在实质生产的未进行热办理和表面办理的中径控制下限应尽量保持在 6h 级为准二、 60°内螺纹中径计算及公差 (GB 197 /196)a. 6H 级螺纹中径公差 (以螺距为基准 )上限值 :P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224下限值为”0”,上限值计算公式2+TD2 即基本尺寸 +公差例 :M8-6H 内螺纹中径为 :7.188+0.160=7.348上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即 D2=D-P×0.6495 即内螺纹中径螺纹大径 -螺距×系数值c. 6G 级螺纹中径基本误差E1( 以螺距为基准 )P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G 级内螺纹中径上限值 :7.188+0.026+0.16=7.374下限值 :7.188+0.026=7.214上限值公式 2+GE1+TD2 即中径基本尺寸 +误差 +公差下限值公式 2+GE1 即中径尺寸 +误差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的 6h 大径上限值即螺纹直径值例M8为φ8.00上限值公差为” 0”b.外螺纹的 6h 级大径下限值公差 (以螺距为基准大径下限计算公式 :d-Td 即螺纹大径基本尺寸 -公差例:M8 外螺纹 6h 大径尺寸 :上限为φ 8,下限为φ8-0.212= φ 7.788c.外螺纹 6g 级大径的计算与公差 6g级外螺纹的基准误差 (以螺距为基准 )P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75–0.034上限计算公式d-ges 即螺纹大径基本尺寸 -基准误差下限计算公式d-ges －Td 即螺纹大径基本尺寸 -基准误差 -公差例: M8 外螺纹 6g 级大径上限值φ8-0.028= φ 7.972下限值φ8-0.028- 0.212= φ 7.76注 :①螺纹的大径是由螺纹光杆坯径及搓丝板 /滚丝轮的牙型磨损程度来决定的 ,并且其数值在相同毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大 ,反之中径大则大径小 .②对需进行热办理和表面办理等加工的部件 ,考虑到加工过程的关系实质生产时应将螺纹大径控制在 6h 级的下限值加 0.04mm 以上 ,如 M8 的外螺纹在搓 (滚)丝的大径应保证在φ7.83以上和 7.95 以下为宜 .四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸 =内螺纹基本尺寸 -螺距×系数例:内螺纹 M8 的小径基本尺寸 8- 1.25 × 1.0825=6.646875 ≈ 6.647 b.内螺纹 6H 级的小径公差 (以螺距为基准 )及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹 6H 级的下限误差公式D1+HE1 即内螺纹小径基本尺寸 +误差注 :6H 级的下偏值为“0”内螺纹 6H 级的上限值计算公式 =D1+HE1+TD1 即内螺纹小径基本尺寸 +误差 + 公差例:6H 级 M8 内螺纹小径的上限值 6.647+0=6.6476H 级 M8 内螺纹小径的下限值 6.647+0+0.265=6.912c.内螺纹 6G 级的小径基本误差 (以螺距为基准 )及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹 6G 级的小径下限值公式 =D1+GE1 即内螺纹基本尺寸 +误差例: 6G 级 M8 内螺纹小径的下限值 6.647+0.028=6.6756G 级 M8 内螺纹小径的上限值公式 D1+GE1+TD1 即内螺纹基本尺寸 +误差 + 公差例: 6G 级 M8 内螺纹小径的上限值是 6.647+0.028+0.265=6.94注 :①内螺纹的牙高直接关系到内螺纹的承载力矩的大小 ,故在毛坯生产中应尽量在其6H 级上限值之内②在内螺的加工程中 ,内螺小径越小会加工具——的使用效益有所影响 .从使用的角度是小径越小越好 ,但合考一般采纳小径的在中限至上限之 ,假如是或件采纳小径的下限至中限之③内螺 6G 的小径在毛坯生中可按 6H 行 ,其精度等主要考螺中径的 ,故只在螺加工考的中径尺寸而不用考光孔的小径。

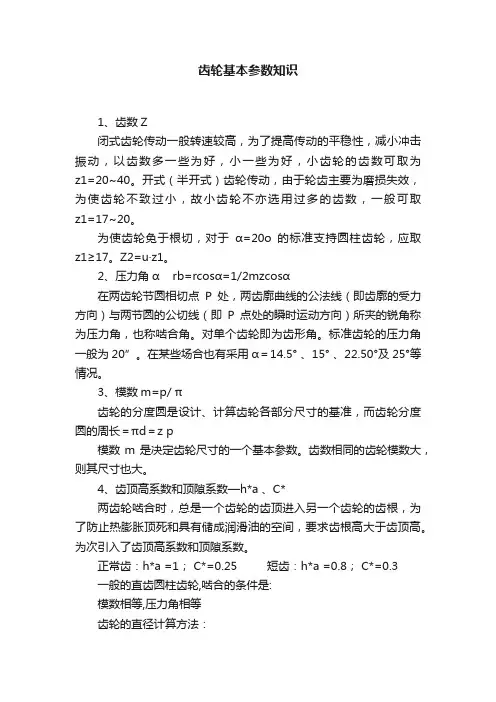

齿轮基本参数知识1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。

开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。

Z2=u·z1。

2、压力角αrb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

在某些场合也有采用α＝14.5° 、15° 、22.50°及25°等情况。

3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd＝z p模数m是决定齿轮尺寸的一个基本参数。

齿数相同的齿轮模数大，则其尺寸也大。

4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。

为次引入了齿顶高系数和顶隙系数。

正常齿：h*a =1； C*=0.25 短齿：h*a =0.8； C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-4.5模数比如：M4 32齿齿顶圆直径=（32+2）*4=136mm 分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm 7M 12齿就是（12+2）*7=98mm。

v1.0 可编辑可修改齿轮的基本参数直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。

表列出了直齿圆柱齿轮各部分的名称和基本参数。

表直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数 z模数 m πd=zp, d=p/πz, 令m=p/π齿顶圆da 通过轮齿顶部的圆周直径齿根圆df 通过轮齿根部的圆周直径分度圆 d 齿厚等于槽宽处的圆周直径齿高 h 齿顶圆与齿根圆的径向距离齿顶高ha 分度圆到齿顶圆的径向距离齿根高hf 分度圆到齿根圆的径向距离齿距p 在分度圆上相邻两齿廓对应点的弧长(齿厚＋槽宽)齿厚s每个齿在分度圆上的弧长节圆d'一对齿轮传动时，两齿轮的齿廓在连心线O1O2上接触点C处，两齿轮的圆周速度相等，以O1C和O2C为半径的两个圆称为相应齿轮的节圆。

压力角α齿轮传动时，一齿轮(从动轮)齿廓在分度圆上点C的受力方向与运动方向所夹的锐角称压力角。

我国采用标准压力角为20°。

啮合角α'在点C处两齿轮受力方向与运动方向的夹角模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数+2）模数m是设计和制造齿轮的重要参数。

不同模数的齿轮要用不同的刀具来加工制造。

为了便于设计和加工，模数数值已标准化，其数值如表所示。

表齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。

标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表。

表标准直齿圆柱齿轮轮齿各部分的尺寸计算标准齿轮模数尺数计算公式齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径模数比如：M4 32齿齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=*4=118mm7M 12齿就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

两轴平行的齿轮传动直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反。

4、此种传动形式英勇最广泛。

直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反；斜齿圆柱齿轮传动1、轮齿齿长方向线与齿轮轴线倾斜一个角度。

2、与直齿圆柱齿轮传动相比，同时啮合的齿数增多，传动平稳，传动的扭矩也比较大。

3、运转时存在轴向力。

4、加工制造比直齿圆柱齿轮传动麻烦。

斜齿圆柱齿轮传动非圆齿轮传动1、目前常见的非圆齿轮有椭圆形、扇形。

2、当主动轮等速转动时从动轮可以实现有规则的不等速转动。

3、此种传动多见于自动化机构。

人字齿轮传动1、具有斜齿圆柱齿轮的优点，同时运转时不产生轴向力。

2、适用于传递功率大，需作正反向运转的机构中。

3、加工制造比斜齿圆柱齿轮麻烦。

两轴相交的齿轮传动交叉轴斜齿轮传动1、两轮轴线不再同一平面上，或者任意交错，或者垂直交错。

2、两轮的螺旋角可以相等，也可以不相等。

3、两轮的螺旋方向可以相同，也可以不相同。

蜗杆传动1、蜗杆轴线与蜗轮轴线成垂直交错。

2、可以实现大的传动比，传动平稳，噪声小，有自锁。

3、传动效率较低，蜗杆线速度受一定限制。

直齿锥齿轮传动1、两轮轴线相交于锥顶点，轴交角α有三种，α〉90°，α=90°（正交），α〈90°。

2、轮齿齿线的延长线通过锥点。

斜齿锥齿轮传动1、轮齿齿线呈斜向，或者说，齿线的延长线不通过锥点，而是与某一圆相切。

2、两轮螺旋角相等，螺旋方向相反。

弧齿锥齿轮传动1、轮齿齿线呈弧形。

2、两轮螺旋角相等，螺旋方向相反。

3、与直齿锥齿轮传动相比，同时参加啮合的齿数增多，传动平稳，传动的扭矩较大。

齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用d a表示。

齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用d f 表示。

齿顶高：齿顶圆d a与分度圆d之间的径向距离称为齿顶高，用h a来表示。

齿轮基本参数齿轮基本参数：1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。

开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。

Z2=u·z1。

2、压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。

3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd ＝z p模数m是决定齿轮尺寸的一个基本参数。

齿数相同的齿轮模数大，则其尺寸也大。

4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。

为次引入了齿顶高系数和顶隙系数。

正常齿：h*a =1；C*=0.25 短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等一、60°牙型的外螺纹中径计算及公差（国标GB 197/196）a. 中径基本尺寸计算:螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119≈7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为”0”下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118P1.5-0.132 P1.75-0.150 P2.0-0.16P2.5-0.17上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值：上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032P1.75-0.034 P2-0.038 P2.5-0.042上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出.②螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围.③考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、60°内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224下限值为”0”,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为”0”b. 外螺纹的6h级大径下限值公差(以螺距为基准)P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265P2.0-0.28 P2.5-0.335大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034 P2.0-0.038 P2.5-0.042上限计算公式d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式d-ges－Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:①螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.②对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为“0”内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值6.647+0=6.6476H级M8内螺纹小径的下限值6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:①内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内②在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间③内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。

图解齿轮的基本参数（精）1, 齿数 z⼀个齿轮的轮齿总数。

2, 模数 m齿距与齿数的乘积等于分度圆的周长,即pz=πd, 式中 z 是⾃然数, π是⽆理数。

为使 d 为有理数的条件是p/π为有理数,称之为模数。

即:m=p/π3, 分度圆直径 d齿轮的轮齿尺⼨均以此圆为基准⽽加以确定, d=mz4,齿顶圆直径 da 和齿根圆直径 df由齿顶⾼、齿根⾼计算公式可以推出齿顶圆直径和齿根圆直径的计算公式:da=d+2ha df=d-2hf=mz+2m=mz-2×1.25m=m(z+2=m(z-2.55, 模数 z:齿轮的分度圆是设计、计算齿轮各部分尺⼨的基准 , ⽽齿轮分度圆的周长=πd=z p,于是得分度圆的直径d=z p/π由于在上式中π为⼀⽆理数 , 不便于作为基准的分度圆的定位 . 为了便于计算 , 制造和检验 , 现将⽐值p/π⼈为地规定为⼀些简单的数值 , 并把这个⽐值叫做模数(module,以 m 表⽰ , 即令其单位为 mm. 于是得 :模数 m 是决定齿轮尺⼨的⼀个基本参数 . 齿数相同的齿轮模数⼤ , 则其尺⼨也⼤ . 为了便于制造 , 检验和互换使⽤ , 齿轮的模数值已经标准化了 .6,分度圆直径 d :在齿轮计算中必须规定⼀个圆作为尺⼨计算的基准圆,定义:直径为模数乘以齿数的乘积的圆。

实际在齿轮中并不存在, 只是⼀个定义上的圆。

其直径和半径分别⽤ d 和 r 表⽰,值只和模数和齿数的乘积有关,模数为端⾯模数。

与变位系数⽆关。

标准齿轮中为槽宽和齿厚相等的那个圆 (不考虑齿侧间隙就为分度圆。

标准齿轮传动中和节圆重合。

但若是变位齿轮中, 分度圆上齿槽和齿厚将不再相等。

若为变位齿轮传动中⾼变位齿轮传动分度圆仍和节圆重合。

但⾓变位的齿轮传动将分度圆和节圆分离。

7,压⼒⾓α——在两齿轮节圆相切点 P 处,两齿廓曲线的公法线(即齿廓的受⼒⽅向与两节圆的公切线(即 P 点处的瞬时运动⽅向所夹的锐⾓称为压⼒⾓,也称啮合⾓。

齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用 d a 表示。

齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用 d f 表示。

齿顶高：齿顶圆 d a 与分度圆d 之间的径向距离称为齿顶高，用 h a 来表示。

齿根高：齿根圆 d f 与分度圆 d 之间的径向距离称为齿根高，用 h f 表示。

齿顶高与齿根高之和称为齿高，以h 表示，即齿顶圆与齿根圆之间的径向距离。

以上所述的几何要素均与模数 m 、齿数z 有关。

齿形角：两齿轮圆心连线的节点Ｐ处，齿廓曲线的公法线（齿廓的受力方向）与两节圆的内公切线（节点P 处的瞬时运动方向）所夹的锐角，称为分度圆齿形角，以α表示，我国采用的齿形角一般为20°。

传动比：符号i ，传动比i 为主动齿轮的转速n 1（r/min ）与从动齿轮的转速n 2（r/min ）之比，或从动齿轮的齿数与主动齿轮的齿数之比。

即i= n 1/n 2 = z 2/z 1中心距：符号a ，指两圆柱齿轮轴线之间的最短距离，即：a=(d 1+d 2)/2=m(z 1+z 2)/2齿轮几何参数计算压痕法是在被测齿轮的齿顶涂色后，使其在一张纸上滚动，这张纸上就留下了齿顶滚过的痕迹，根据压痕作出齿顶线的延长线及辅助线，然后用量角器测量出齿向角度，该角即为齿轮齿顶处的螺旋角β，然后再根据齿轮其它几何参数，计算出齿轮分度圆处的螺旋角β。

1) 什么是「模数」？模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。

决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。

过去,分度圆直径被称为基准节径。

最近,按ISO标准,统一称为分度圆直径。

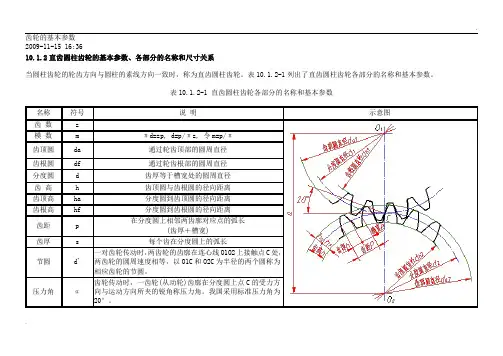

齿轮的基本参数2009-11-15 16:3610.1.2直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。

表10.1.2-1列出了直齿圆柱齿轮各部分的名称和基本参数。

表10.1.2-1 直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数z模数m πd=zp, d=p/πz, 令m=p/π齿顶圆da 通过轮齿顶部的圆周直径齿根圆df 通过轮齿根部的圆周直径分度圆 d 齿厚等于槽宽处的圆周直径齿高h 齿顶圆与齿根圆的径向距离齿顶高ha 分度圆到齿顶圆的径向距离齿根高hf 分度圆到齿根圆的径向距离齿距p 在分度圆上相邻两齿廓对应点的弧长(齿厚＋槽宽)齿厚s 每个齿在分度圆上的弧长节圆d' 一对齿轮传动时，两齿轮的齿廓在连心线O1O2上接触点C处，两齿轮的圆周速度相等，以O1C和O2C为半径的两个圆称为相应齿轮的节圆。

压力角α齿轮传动时，一齿轮(从动轮)齿廓在分度圆上点C的受力方向与运动方向所夹的锐角称压力角。

我国采用标准压力角为20°。

.模数m是设计和制造齿轮的重要参数。

不同模数的齿轮要用不同的刀具来加工制造。

为了便于设计和加工，模数数值已标准化，其数值如表10.1.2-2所示。

表10.1.2-2 齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。

标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表10.1.2-3。

表10.1.2-3 标准直齿圆柱齿轮轮齿各部分的尺寸计算一对相互啮合的齿轮，模数、压力角必须相等。

标准齿轮的压力角（对单个齿轮而言即为齿形角）为20°..。

齿轮设计的五个基本参数
① 压力角α：指齿轮的齿面角（即20°或14½°）和轴1朝上的垂直面间的夹角，以此来确定齿轮传动系统中齿面之间的啮合方式和导正性能。

② 基圆比：指齿轮法向模数、螺旋角和齿高比，它是决定齿轮模数大小和齿面形状的主要参数。

③ 齿宽长比：指齿宽长与齿高比。

此参数影响齿轮传动精度和强度，也是齿轮传动系统的主要指标。

④ 模数：指齿轮的对齿数，即一个齿轮的齿数，是决定齿轮模数的主要参数。

⑤ 渐开线：是指齿轮的齿面形状的更高的几何参数。

通常可以用来描述体积、曲率和弯曲度的表面，是决定齿轮强度和效率的主要参数。

齿轮基本参数1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为Z1=20~40。

开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

为使齿轮免于根切，对于α=20°的标准支持圆柱齿轮，应取Z1≥17。

Z2=u·z1。

2、压力角αr·b=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20°。

在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。

3、模数m=p/π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd＝z p模数m是决定齿轮尺寸的一个基本参数。

齿数相同的齿轮模数大，则其尺寸也大。

4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储存润滑油的空间，要求齿根高大于齿顶高。

为次引入了齿顶高系数和顶隙系数。

正常齿：h*a =1；C*=0.25 短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮,啮合的条件是：模数相等,压力角相等一、60°牙型的外螺纹中径计算及公差（国标GB 197/196）a. 中径基本尺寸计算：螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119≈7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为”0”下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118P1.5-0.132 P1.75-0.150 P2.0-0.16P2.5-0.17上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值：上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032P1.75-0.034 P2-0.038 P2.5-0.042上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出.②螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围.③考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、60°内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224下限值为”0”,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为”0”b. 外螺纹的6h级大径下限值公差(以螺距为基准)P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265P2.0-0.28 P2.5-0.335大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034P2.0-0.038 P2.5-0.042上限计算公式d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式d-ges－Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:①螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.②对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为“0”内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值6.647+0=6.6476H级M8内螺纹小径的下限值6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:①内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内②在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间③内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。

齿轮五大基本参数
齿轮的五大基本参数包括：
1. 模数（M）：模数是决定齿轮尺寸的基本参数，它等于齿距除以圆周率π。

当齿轮的齿数相同时，模数越大，齿轮的尺寸也越大。

模数的单位是毫米（mm）。

2. 齿数（z）：齿数是齿轮整个圆周上轮齿的数量，它取决于直径和模数等
因素。

3. 分度圆压力角（a）：分度圆压力角是齿轮齿廓曲线和分度圆交点处的速
度方向与该点的法线方向之间的夹角。

通常采用的压力角是20°。

4. 齿顶高系数（ha）：齿顶高系数是计算齿顶高的重要参数，其标准值为1或。

齿顶高是齿轮圆到分度圆的距离。

为了使车辆的齿形匀称，齿顶高和齿根高与模数成正比。

对于标准齿轮，规定ha=ham。

5. 顶隙系数（C）：顶隙系数是计算齿根高和全齿高的重要参数，其标准值为或。

在齿轮啮合时，为了防止一个齿轮的齿顶面与另一个齿轮的齿槽底面相抵触，需要留有一定的径向间隙（顶隙C）。

对于标准齿轮，规定C=Cm。

以上是齿轮的五大基本参数，这些参数决定了齿轮的尺寸、形状和功能。
