硅胶简介
有机硅的分类有机硅主要分为：
1. 硅橡胶
2. 硅树脂
3. 硅油
按成型工艺分为:
1.室温型：单组份室温型/ 双组份室温型
2.热硫化型
单组分室温硫化硅橡胶
单组分室温硫化硅橡胶的硫化反应是靠与空气中的水分发生作用而硫化成弹性体。单组分室温硫化硅橡胶的硫化时间取决于硫化体系、温度、湿度和硅橡胶层的厚度，提高环境的温度和湿度，都能使硫化过程加快。单组分室温硫化硅橡胶具有优良的电性能和化学惰性，以及耐热、耐自然老化、耐火焰、耐湿、透气等性能。它们在-60~200℃范围内能长期保持弹性。它固化时不吸热、不放热，固化后收缩率小，对材料的粘接性好。单组分室温硫化硅橡胶虽然使用方便，但由于它的硫化是依懒大气中的水分，使硫化胶的厚度受到限制，只能用于需要6毫米以下厚度的场合。单组分室温硫化硅橡胶的硫化反应是从表面逐渐往深处进行的，胶层越厚，固化越慢。
双组分室温硫化硅橡胶
硫化反应不是靠空气中的水分, 而是靠催化剂来进行引发。通常是将硅生胶、填料、交链剂（含氢硅氧烷）作为一个组分包装，催化剂（白金催化剂）单独作为另一个组分包装，或采用其它的组合方式，但必须把催化剂和交链剂分开包装。当两种组分完全混合在一起时才开始发生固化。
双组分室温硫化硅橡胶可在一65～250℃温度范围内长期保持弹性，并具有优良的电气性能和化学稳定性，能耐水、耐臭氧、耐气候老化，加之用法简单，工艺适用性强。
热硫化型硅胶
需要在一定温度和压力下成型，其硫化机理是通过硫化剂的架桥作用，使硅胶内部分子交联。影响热硫化型硅胶的因素主要有温度、时间、压力。热硫化型硅胶配方中常有生胶、补强体系、机构控制剂、填充体系、硫化体系。硅橡胶具有耐老化、耐高低温和电绝缘性能等优良特性，但它是一种直链的高相对分子质量有机硅氧烷，分子链非常柔顺，链间相互作用力较弱，其硫化胶的强度极低，无使用价值，必须进行补强才能应用。补强体系主要是通过加入白炭黑对生胶进行补强，以提高硅胶的抗拉伸，撕裂强度。结构控制剂主要为硅油类物质，其作用是防止硅胶在加入白炭黑后产生结构化，填充体系其主要是为了降低成本，改善胶料硬度。硫化体系，硅胶硫化机主要有双二五，双二四，白金硫化剂，过氧化物硫化剂。我们常用的为双二五硫化剂。
硅胶配方示例
硅橡胶生胶100
气相白炭黑25
结构控制剂（硅油） 4
硅微粉10
内脱模剂0.25
双二五 3.5
导电炭黑20
白炭黑
白炭黑的作用主要是作为补强剂，白炭黑按生产方法大体分为沉淀法白炭黑和气相法白炭黑。气相法白炭黑常态下为白色无定形絮状半透明固体胶状纳米粒子（粒径小于100nm），无毒，粒径细因此有巨大的比表面积。气相法白炭黑全部是纳米二氧化硅，产品纯度可达９９％，粒径可达１０~２０ｎｍ，但制备工艺复杂，价格昂贵。
经白炭黑补强的硅橡胶物理性能有很大改善，其拉伸强度可提高20倍左右，撕裂强度提高40倍左右，可满足硅橡胶的补强及后硫化时不起气泡的需求。
硅油
硅油的作用被称为结构控制剂，其机理是带有活性基团的硅油等物质，与白炭黑表面的活性羟基发生缩合反应，从而防止了白炭黑和生胶之间的作用。但是硅油的添加比例不能过高，过高就会造成加料变脆，强度降低。（我们现在使用的硅胶，在开始混炼时都包不上辊，一上辊就被打散了，这主要是硅胶中填充了大量白炭黑以及的填充剂，而硅油添加比例过低，白炭黑和生胶之间产生了大量的氢键，造成了硅胶结构化了, 采用白炭黑补强的硅橡胶，在存放过程中将慢慢变硬，可塑性降低，并逐渐丧失返炼及成型加工的工艺性能，这一现象称之为“结构化”。因此我们胶料在混炼时需要的时间要长，要30分钟左右才可以将胶料混炼好，因为我们需要通过开炼机辊筒之间的剪切力去破坏白炭黑和生胶之间形成氢键，从而恢复胶料的可塑性。）
硫化剂
硅胶硫化剂硫化剂双-25；2，5-二甲基-2，5-二（叔丁基过氧基）己烷，双二五有毒、易挥发易爆，因此在储存和使用过程中必须小心。当胶料在混炼过程中由于在辊筒的剪切力作用下会产生静电和高温，又因为其闪电较低在40度左右，而开炼机在胶料混炼时产生的剪切力会产生高温，并且还会产生静电，而双二五又易挥发，因此操作不当很容易使胶料着火，在混炼胶料较多，需添加硫化剂比例较大时，需分批加入。加入硫化剂的最佳使用时间为48小时内，特别是在夏天天气炎热，双二五挥发度更高，当胶料停放时间过长需要多胶料进行翻炼并且补加一定量的硫化剂。
硅微粉
硅微粉-又叫硅灰-也叫微硅粉-或二氧化硅超细粉，硅微粉是在冶炼硅铁合金和工业硅时产生的SiO2和Si气体与空气中的氧气迅速氧化并冷凝而形成的一种超细硅质粉体材料。是弱补强填充剂也可称作惰性填料，对硅橡胶只起很小的补强作用，它们在硅橡胶中一般不单独使用，而是与白炭黑并用，以调节硅橡胶的硬度，改善胶料的工艺性能和硫化胶的耐油性能及耐溶剂性能，降低胶料的成本。常用的弱补强剂有石英粉、氧化锌、氧化铁、二氧化钛、硅酸锆和碳酸钙等。
内脱模剂
内脱模剂是一种脂肪酸类的低分子化合物，其作用是在胶料混炼时加入，分散在胶料内部，在成型硫化过程中，在高温高压下析出到产品表面，使产品和模具之间有一层隔离，以便于产品脱模，但是内脱模剂的使用会对产品印刷造成影响，使用时需谨慎。
硅胶的混炼
双辊开炼机辊筒速比为1.2～1.4:为宜，快辊在后，较高的速比导致较快的混炼，低速比则可使胶片光滑。辊筒必须通有冷却水，混炼温度宜在40℃以下，因为如果温度过高，胶料会出现焦烧（焦烧就是胶料提前硫化，提前硫化的胶料就失去了其原有的良好的流动性）或硫化剂的挥发损失，严重的可能会发生胶料起火，混炼时辊间距一般调整在3-5mm 之间，硅橡胶在加入炼胶机时包慢辊（前辊），混炼时则很快包快辊（后辊），炼胶时必须能两面操作。由于硅橡胶胶料比较软，混炼时可用普通刀操作，混炼时间一般7-30分钟（看胶料的具体情况）。过程为：称料---开炼胶料包滚---加色胶---硫化剂-----出片。混炼过程中主要要注意的是：开炼机的装胶容量；辊筒的温度：小于40度；混炼时间：没有具体的规定，看操作员的熟练程度，以及胶料质量。
硅胶的硫化
硫化三要素：时间，温度，压力。三者相互制约，相互影响。之所以谓要素，也就是他们在硫化过程中是关键的点。对产品质量和生产的效益起决定的作用。三要素中温度最为重要。温度的选取要根据胶料的种类、硫化的方式，生产的能力。温度对硫化程度有关，温度越高，期硫化的平坦期会减小，即硫化所需要的时间越短。温度的正确的决定和硫化的生产效益关系较大。保证质量，降低成本重要意义，因此，研究温度的变化，远比其他要多。时间是和温度关系密切的伙伴，在一定的温度下，减少时间就是将低硫化程度，延长时间，相当与增加硫化程度。因此，时间的保证，就是硫化程度的保证，产品质量的保证。压力的作用是保证产品达到设计要求的形状。所以，它的敏感程度不如温度。提高压力对，硫化程度影响较小，而高的压力外观质量的提高有利。因此有时候我们只改变一个因数就会对产品造成影响，降低温度就需要延长硫化时间来平衡，减少硫化时间就必须要提高温度。再者硫化剂的添加比例，当硫化剂添加比例越高，所需要的成型时间越短。
硅胶的热压成型温度一般在150度~200度之间，因为硅胶硫化剂双二五的分解温度在140~150度之间，高于140度硫化剂才产生作用，与橡胶分子产生化学反应，达到一定的交联程度。产品越大越厚，所需要的硫化时间越长，产品薄而小则可以快速硫化，因此硫化又常分为低温慢速硫化合高温快速硫化，低温慢速硫化适合于厚制品，其主要目的是为了使产品充分排气，避免产生气泡。高温快速硫化适合薄制品，薄制品易排气，提高温度降低成型时间就可以增加工作效率。
硅橡胶的性质介绍 耐热性 硅橡胶在空气中的耐热性比有机橡胶好得多，在150℃下其物理机械性能基本不变，可半永久性使用，在200℃下可连续使用10000h以上；380℃下可段时间使用。因而硅橡胶广泛用作高温场合中使用的橡胶部件。 硅橡胶在高温下空气中（有氧气）氧化时，由于甲基被氧化继而引起胶联，使制品逐渐变硬，乃至发生开裂。而在密闭体系中受热时，主要发生解聚反应，使制品变软，以至丧失机械强度。 硅橡胶的耐热性既与生胶的种类、乙烯基含量（交联密度）、耐热添加剂、填料的种类及用量等有关，还与混炼胶的pH值及含水量等有关。因而对生胶聚合催化剂的选择，反应后残余催化剂的中和，白炭黑等填料及结构控制剂的选择都十分注意。耐热品级的硅橡胶，在高温（>250℃）条件下，硬度增加缓慢，拉伸强度及断裂伸长率等下降也缓慢。 耐寒性 由于硅生胶分子结构呈非结晶性，故温度对其性能影响较小，且具有良好的耐寒性。一般有机橡胶的脆化温度为-20℃至-30℃，而通用硅橡胶的脆化温度为-60℃至-70℃。当生胶中引入7.5（mol）%苯基时，硅橡胶的脆化温度可降至-115℃，在-90℃下保持弹性并可使用。 耐候性 硅橡胶主链中无不饱和键，加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性。在臭氧中发生电晕放电时，有机橡胶很快老化，因而对硅橡胶则影响不严重。长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。 耐水蒸气性 硅橡胶(https://www.doczj.com/doc/1a14147798.html,)耐低压水蒸气（低于130℃）的性能相当好，它在温水及沸水中长时间浸泡，体积增加小于1%，而且很少影响其机械性能及电气特性。但超过140℃的水蒸气即易导致Si-O-Si主链断裂，使硅橡胶的物理机械性能迅速降低。硅橡胶的耐水蒸气性能与其所用填料的种类与用量、交联密度以及硫化剂的种类等有关。

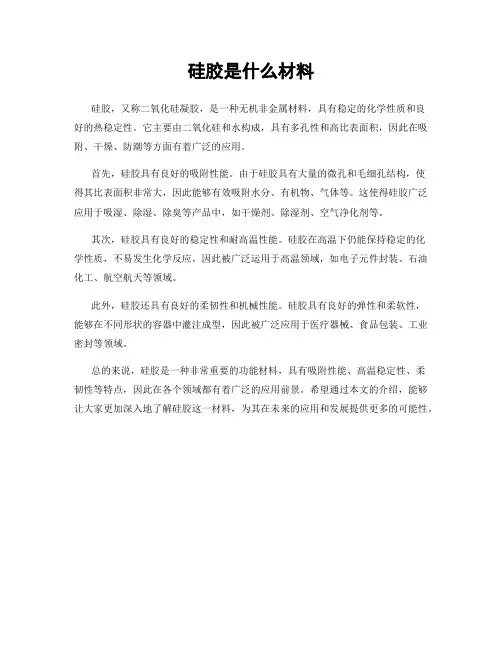

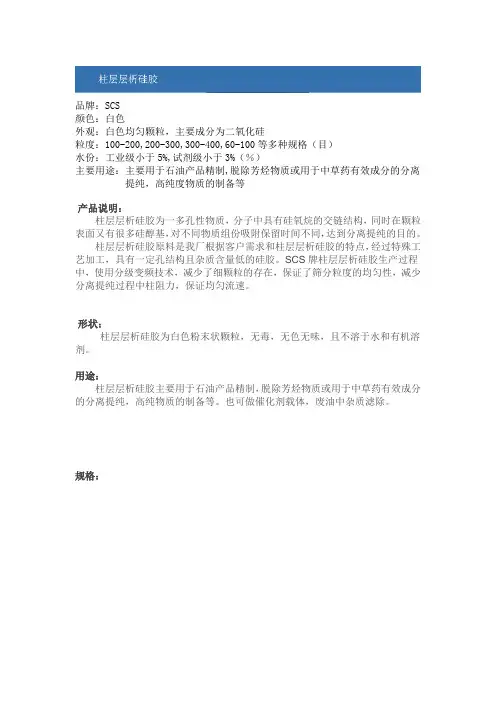

硅胶 基本信息 名称：硅胶 别名：硅橡胶 英文名称：Silicon dioxide 英文别名：Silica gel; Silica 分子式：H2O3Si 分子量：60.08 CAS 登录号：CAS# 112926-00-8 EINECS 登录号：231-545-4 密度：2.6 词语解释: 化学式xSiO 2·yH 2O。透明或乳白色粒状固体。具有开放的多孔结构,吸附性强,能吸附多种物质。如吸收水分,吸湿量约达40%。如加入氯化钴,干燥时呈蓝色,吸水后呈红色。可再生反复使用。 一般来说，硅胶按其性质及组分可分为有机硅胶和无机硅胶两大类。 无机硅胶是一种高活性吸附材料，通常是用硅酸钠和硫酸反应，并经老化、酸泡等一系列后处理过程而制得。硅胶属非晶态物质，其化学分子式为mSiO2 ．nH2O。不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱、氢氟酸外不与任何物质发生反应。各种型号的硅胶因其制造方法不同而形成不同的微孔结构。硅胶的化学组份和物理结构，决定了它具有许多其它同类材料难以取代的特点：吸附性能高、热稳定性好、化学性质稳定、有较高的机械强度等。硅胶比表面积研究是非常重要的，硅胶比表面积检测数据只有采用BET方法检测出来的结果才是真实可靠的，国内目前有很多仪器只能做直接对比法的检测，现在国内也被淘汰了。目前国内外比表面积测试统一采用多点BET法，国内外制定出来的比表面积测定标准都是以BET测试方法为基础的，请参看我国国家标准（GB/T 19587-2004）-气体吸附BET原理测定固态物质比表面积的方法。比表面积检测其实是比较耗费时间的工作，由于样品吸附能力的不同，有些样品的测试可能需要耗费一整天的时间，如果测试过程没有实现完全自动化，那测试人员就时刻都不能离开，并且要高度集中，观察仪表盘，操控旋钮，稍不留神就会导致测试过程的失败，这会浪费测试人员很多的宝贵时间。F-Sorb 2400比表面分析仪是真正能够实现BET法检测功能的仪器（兼备直接对比法），更重要的F-Sorb 2400比表面分析仪是迄今为止国内唯一完全自动化智能化的比表面积检测设备，其测试结果与国际一致性很高，稳定性也很好，同时减少人为误差，提高测试结果精确性。 硅胶根据其孔径的大小分为：大孔硅胶、粗孔硅胶、B型硅胶、细孔硅胶。由于孔隙结构的不同，因此它们的吸附性能各有特点。粗孔硅胶在相对湿度高的情况下有较高的吸附量，细孔硅胶则在相对湿度较低的情况下吸咐量高于粗孔硅胶，而B型硅胶由于孔结构介于粗、细孔之间，其吸附量也介于粗、细孔之间。大孔硅胶一般用作催化剂载体、消光剂、牙膏磨料等。因此应根据不同的用途选择不同的品种。 安全性能 硅胶主要成分是二氧化硅，化学性质稳定，不燃烧。硅胶是一种非晶态二氧化硅，应控制车间粉尘含量不大于10毫克/立方米，需加强排风，操作时戴口罩。 硅胶有很强的吸附能力，对人的皮肤能产生干燥作用，因此，操作时应穿戴好工作服。若硅胶进入眼中，需用大量的水冲洗，并尽快找医生治疗。 蓝色硅胶由于含有少量的氯化钴，有毒，应避免和食品接触和吸入口中，如发生中毒事件应立即找医生治疗。 硅胶在使用过程中因吸附了介质中的水蒸汽或其他有机物质，吸附能力下降，可通过再生后重复使用。 一、硅胶吸附水蒸汽后的再生 硅胶吸附水份后，可通过热脱附方式将水份除去，加热的方式有多种，如电热炉、烟道余热加热及热风干燥等。
硅胶厨具制品常见问题 详见下方： 1)问：硅胶厚制品容易出现的问题是什么？ 答：硅胶制品过厚最容易出现的一个问题就是硫化不完全，很多时候，过厚的硅胶制品表面看起来已经硫化完全，但经过二次硫化后便会膨胀，设置爆裂，这就是硫化不完全的典型。当然，过厚的硅胶制品和比较容易出现爆边不良，生产的时候模温和排气要注意控制。 2）问：硅胶厨具制品不良品可以再回收生产吗？ 答：硅胶厨具制品一旦成型将无法逆变，因此，硅胶厨具制品一旦成型后如果是不良品，将面临报废，除了少数的外观和尺寸偏长不良可以稍作返修。 3）问：硅胶厨具制品缺料的原因？ 答：硅胶厨具制品缺料无非就是料重、模温、排气、胶料裁切和排放方式这些原因造成，仔细从这几个方面下手分析基本都能解决。前提是，生产的胶料一定是炼好后放置时间在72H 之内，且成型机台和模具都很平整。 4）问：硅胶厨具制品上的丝印如何去掉？ 答：丝印后在未进行烘烤前，可以用无尘布蘸少许白点油擦除丝印内容。一旦经过烘烤则很难将丝印内容去除，除非用砂纸或电动砂轮打磨才能去掉。 5）问：在硅胶厨具制品领域，什么是硅橡胶的“休眠料”，休眠料有什么好处？ 答：在硅胶厨具制品领域，硅橡胶的“休眠料”很多同行对这个应该都不太了解，因为现在很少有硅橡胶厂去备这个“休眠料”。“休眠料”有很多好处，尤其是在生产一些体积较大或需要在成型是粘接其他材料的产品来说，很多在成型技术上搞不定的问题都可以用“休眠料”试试，而且成功率还比较高哟！说得很神奇，只是这“休眠料”究竟是什么玩意呢？ “休眠料”其实也是普通的硅胶原料，仅仅是在备料的时候跟一般的胶料有一点差别而已。通常，一手胶料在混炼好以后都会直接拿来过片裁料然后就转入成型。而“休眠料”在胶料混炼好以后并不会马上拿来过片裁料，而是用PE薄膜包好后放置24小时以后再用于过片裁料。别小看这放置的24小时，它可有以下几点好处！ 1、有效降低胶料表面的粘度，使其过片不容易变形，提升裁料的精确度；此外，也方便成型的排料操作，由于胶料表面的粘度低，更容易分片，且胶料不容易粘手，料排好后位置准确，变形小，对多种颜色的硅胶按键来说，还能有效降低溢胶不良；
硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性 材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。 硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。1944年前后由美国DowCorning公司和GeneralElectric公司各自投入生产。我国在60年代初期研究成功并投入工业化生产。现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。 1 硅橡胶的分类和特性 1.1 分类 硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。 1.2 特性 (1)耐高、低温性 在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或
300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。硅橡胶在高温下连续使用寿命见表1。 (2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能 硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。 (3)电绝缘性能 硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较
硅橡胶（Silicone Rubber）是一种分子键兼具无机和有机性质的高分子弹性材料，它的分子主键由硅原子和氧原子交替组成（-Si-O-Si-）硅氧键的键能达370kJ/mol，比一般的橡胶的碳-碳结合键能240KJ/mol要大得多，这是硅胶具有很高热稳定性的主要原因之一。硅橡胶具有最广的工作温度范围（-100～350℃），耐高低温性能优异，此外，还具有优良的热稳定性、电绝缘性、耐候性、耐臭氧性、透气性、很高的透明度、撕裂强度，优良的散热性以及优异的粘接性、流动性和脱模性，一些特殊的硅橡胶还具有优异的耐油、耐溶剂、耐辐射及在超高低温下使用等特性。 硅橡胶用途：可用于模压高电压缘子和其他电子元件；用于生产电视机、计算机、复印机等，还用作要求耐候性和耐久性的成型垫片、电子零件的封装材料、汽车电气零件的保护材料。可用于房屋的建筑与修复，高速公路接缝密封及水库、桥梁的嵌缝密封。此外，还有特殊用途的硅橡胶，如导电硅橡胶、医用硅橡胶、泡沫硅橡胶、制模硅橡胶、热收缩硅橡胶等。 硅橡胶基础知识 高温硫化硅橡胶 高温硫化硅橡胶是高分子量（分子量一般为40～80万）的聚有机硅氧烷（即生胶）加入补强填料和其它各种添加剂，采用有机过氧化物为硫化剂，经加压成型（模压、挤压、压延）或注射成型，并在高温下交链成橡皮。这种橡胶一般简称为硅橡胶。 高温硫化硅橡胶的硫化一般分为两个阶段进行，第一阶段是将硅生胶、补强剂、添加剂、硫化剂和结构控制剂进行混炼，然后将混炼料在金属模具中加压加热成型和硫化，其压力为50公斤／cm2左右，温度为120～130℃，时间为10～30分钟，第二阶段是将硅橡皮从模具中取出后，放人烘箱内，于200～250℃下烘数小时至24小时，使橡皮进一步硫化，同时使有机过氧化物分解挥发。 硅橡胶的补强填料是各种类型的白炭黑，它可使硫化胶的强度增加十倍。加入各种添加剂主要是降低胶的成本、改善胶料性能以及赋予硫化胶各种特殊性能如阻燃、导电等。交链剂是各种有机过氧化物，如过氧化苯甲酰，2,4-二氯过氧化苯甲酰，二枯基过氧化物，2,5- 二甲基-2,5-二特丁基过氧已烷等。结构控制剂是为了避免混炼胶料放置时间过长、产生"结构化"使胶料变硬，难以加工熟化而加入的，可采用甲基羟基硅油或二苯基二羟基硅烷作为结构控制剂。 硅橡胶主链上的侧基可以是甲基、乙基、乙烯基、苯基、三氟丙基等。最常用的是甲基, 也可引人其它基团以改善加工性能和其它性能。因此，根据侧基基团和胶料配方的不同，可以得到各种不同用途的硅橡胶，一般可分为下面几种类型：通用型（含甲基和乙烯基）、高温和低温型（含苯基、甲基和乙烯基）、低压缩永久变形（含甲基和乙烯基）、低收缩（去挥发份）和耐溶剂（氟硅橡胶）等。下面介绍几种重要类型的硅橡胶。 1．二甲基硅橡胶 二甲基硅橡胶是投入商业化生产最早的一种硅橡胶，可在-60～200℃范围内保持良好的弹性，耐老化性能好，有优异的电绝缘性能以及防潮、防震和生理惰性等特性。 二甲基硅橡胶主要用于织物涂覆，也可制成各种挤出及压延制品用于机电、航空、汽车及医疗等行业。但由于二甲基硅橡胶硫化活性低，用于制造厚制品时，硫化困难，内层易起泡且高温压缩永久变形大，故目前已被甲基乙烯基硅橡胶所取代。
硅胶做为一种环保性原材料，以其各种优越性能被广大人们所喜爱。它的柔软性与无毒性被广泛用于工业密封与医疗器械。特别是它的工作温度：-60至250摄氏度是塑胶无法比拟的。利用硅胶包住金属件或塑胶件形成一些新的性能更是让产品软硬有度，比如，硅胶包钢的厨具铲，它的环保受到消费者喜爱。硅胶与塑胶不同，硅胶是一种热成型的材料，硅胶原料在一定温度作用下，固化形成我们要的产品。 硅胶制品常用的有以下几种成型工艺： 1、挤出成型工艺 就像我们挤牙膏一样，挤出机头也是产品的截面形状，有一定长度，在力与温度的作用下，机头出来产品已经硫化成型。此工艺成型的产品一般是条形的产品，产品截面可以各种各样。譬如，矩形长条，环形硅管，等。 2、滴胶工艺 硅胶原料为液态状，原料装在针筒里面，用气动加人工操作把原料滴到模具上，加热硫化成型。此工艺属于手工化工艺，需要人工的地方多。所以产能不高。它有一个特点，一个产品可以依要求滴上多种颜色。所以这种工艺多为制作工艺品。如，多色的硅胶手环 ，各种颜色图案的硅胶手机套，等。 3、固态热压成型工艺 此种工艺是利用油压机的温度与压力，借助模具把产品硫化成型出来。这种工艺相对成本低，产量高，应用比较普遍。它多用于单色的硅胶产品。也可应用于双色双硬度的产品或是多色多硬度，但是产品的结构不灵活，受限制。它也可以应用于包塑胶与包金属，同样在结构上不灵活，而且对所包物件有温度要求，一般要求所包物件要耐180摄氏度不变形。 4、液态射出成型工艺 此种工艺要求的设备有硅胶射出机、压料机。它的原料是水稠状，分A、B两组分。它的原理是：利用压料机把A、B组分的原料按照1：1压到射出机的料筒里混合，通过射嘴再把它压进热模具型腔成型。此种工艺成型温度相对较低，130度就可以。它可以用于不太耐高温的塑胶包胶成型，这一点比固态热压成型有优势。它产量高，也易于自动化生产。但原料的成本比固态硅胶原料高上几倍。 总之，不管是那一种工艺，能达到性能要求且做到价格低廉那就是最好的工艺
关于硅橡胶的基本知识 我们都知道，硅橡胶产品是由混炼硅橡胶通过高温硫化而成的。那么混炼硅橡胶又是怎么炼成的呢硅胶原材料究竟有哪些基本知识是需要我们作为业务员必须去了解的呢今天就让我来带大家走进硅橡胶的世界，相信会让你受益匪浅哦！以下是我收集的一些相关资料，供大家参考！ 首先我来简单的讲一下混炼硅橡胶的形成： 第一是把生胶和白炭黑，硅油按照混炼胶的要求来配制，混炼 第二是煮熟，把上述步骤混炼好的在真空捏合机里煮熟 第三是用开炼机把煮好后的胶磨平成一卷卷 第四是在成卷的胶冷却后（一般是3-4小时的时间），在滤胶机里把胶过滤干净。 很简单吧但是我们要具体了解原材料的相关成分以及特点，这就需要我们花点心思去请教大师或者搜集资料才能更加深刻的认识到这些东西了。 那么，接下来就带你深入了解它们吧！为了开门见山，我就直接分点陈述了！ 1. .什么是硅橡胶，硅橡胶是如何分类的 硅胶是一种高活性吸附材料，属非晶态物质，里面含有聚硅氧烷，硅油，白炭黑（二氧化硅），偶联剂及填料等等，主要成分是二氧化硅，其化学分子式为mSiO2·nH2O。不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱、氢氟酸外不与任何物质发生反应。各种型号的硅胶因其制造方法不同而形成不同的微孔结构。硅胶的化学组份和物理结构，决定了它具有许多其他同类材料难以取代得特点：吸附性能高、热稳定性好、化学性质稳定、有较高的机械强度等 硅橡胶的分类： 硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，则可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 （1）二甲基硅橡胶（简称甲基硅橡胶）： 制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。二甲基硅橡胶的形成反应可用下式表示： 二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。硫化胶可在—60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加

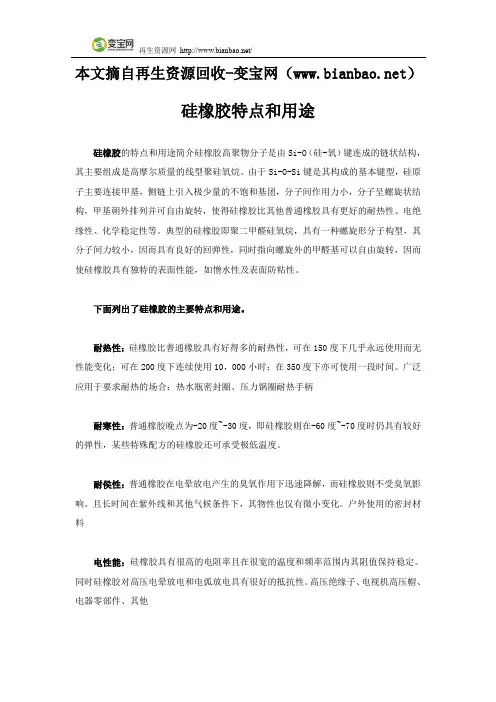

硅橡胶的特点和用途简介 硅橡胶高聚物分子是由SiO（硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-O-Si键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄。 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈。 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料。 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他。 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点。
导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊。 辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等。 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气，各种防火严格的场合。 透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用人造器官。 2．存在问题及发展建议 （1）热硫化硅橡胶世界上发达国家的硅橡胶的产量及消费量都已达到了很高的水平，而且发展十分迅速。虽然我国近几年来在HTV的生产技术和生产能力方面有了很大的提高，并且已有一些硅橡胶的生产技术和产品进入了国际市场。但全面地讲，我国的硅橡胶工业与国际先进水平相比，仍有不小的差距。因此，开发和建立较大的具有经济规模的热硫化硅橡胶生胶及混炼胶装置，开发混炼胶系列品种特别是高品质品种，对于改变我国混炼胶在产量和品种上都要依赖国外的现状，促进我国有机硅及其相关行业技术进步有着十分重要的意义。 （2）室温硫化硅橡胶，以单组份密封胶为例，由于无序的市场竞争，大多数生产厂家为了降低成本，采用价格较低的回收料作为主要原料，所采用的交联剂也大多为一些小厂的产品，质量不稳定，从而造成最终产品的整体质量下降，性能受到影响。高性能的密封胶主要还是使用的进口和进口分装产品，如幕墙用的结构胶以及耐候胶等。这些都是今后应该注意解决的问题。高性能建筑密封胶和加成型硅橡胶是研发热点。建筑密封胶着重是提高表干时间和硫化时间，及
硅橡胶 硅橡胶件 硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩聚反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。 医疗领域 概述 在众多的合成橡胶中，硅橡胶是在其中的佼佼者。它具有无味无毒，不怕高温和抵御严寒的特点，在三百摄氏度和零下九十摄氏度时“泰然自若”、“面不改色”，仍不失原有的强度和弹性。硅橡胶还有良好的电绝缘性、耐氧抗老化性、耐光抗老化性以及防霉性、化学稳定性等。由于具有了这些优异的性能，使得硅橡胶在现代医学中广泛发挥了重要作用。近年来，由医院、科研单位和工厂共同协作，试制成功了多种硅橡胶医疗用品。 医疗用品 硅橡胶防噪音耳塞：佩戴舒适，能很好的阻隔噪音，保护耳膜。 硅橡胶胎头吸引器：操作简便，使用安全，可根据胎儿头部大小变形，吸引时胎儿头皮不会被吸起，可避免头皮血肿和颅内损伤等弊病，能大大减轻难产孕妇分娩时的痛苦。 硅橡胶人造血管：具有特殊的生理机能，能做到与人体“亲密无间”，人的机体也不排斥它，经过一定时间，就会与人体组织完全结合起来稳定性极为良好。
硅橡胶鼓膜修补片：其片薄而柔软，光洁度和韧性都良好。是修补耳膜的理想材料，且操作简便，效果颇佳。 此外还有硅橡胶人造气管、人造肺、人造骨、硅橡胶十二指肠管等，功效都十分理想。 硅橡胶介绍 硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。 值得一提的是，在生物医学工程中，高分子材料具有十分重要的作用，而硅橡胶则是医用高分子材料中特别重要的一类，它具有优异的生理惰性，无毒、无味、无腐蚀、抗凝血、与机体的相容性好，能经受苛刻的消毒条件。根据需要可加工成管材、片材、薄膜及异形构件，可用做医疗器械、人工脏器等。现今国内外都有专门的医用级硅橡胶。 硅橡胶主要品种 概述 硅橡胶主要分为室温硫化硅橡胶，高温硫化硅橡胶。因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。这三种系列的室温硫化硅橡胶各有其特点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热，收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度。 硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶 （简称甲基硅橡胶）：
不同的行业对于硅胶制品的应用都体现在不同的方面，比如制造业从卫浴硅胶用品、厨具硅胶用品、手机壳硅胶用品都会使用得到，让我们来详细分析一下影响硅胶制品的因素都有哪些。 一、黏度。就是液体，拟液体或拟固体物质抗流动的体积特性，即受外力作用而流动时，分子间所呈现的内摩擦或流动内阻力。通常情况下黏度和硬度成正比。 二、硬度。材料局部抵抗硬物压入其表面的能力称为硬度。硅橡胶具有10至80的邵氏硬度范围，这就给予设计师以充分的自由来选择所需的硬度，以最佳地实现特定的功能。对聚合物基材、填充物和助剂进行不同比例的混合可以实现各种中间的硬度值。同样地，加热固化的时间和温度同样也能改变硬度，而不会破坏其他的物理特征。 三、拉伸强度。拉伸强度是指造成一块橡胶材料样品撕裂时每个范围单位上所需的力。 四、撕裂强度。在有切口的样品上施加力量时阻碍切口或刻痕扩大的抵抗力。即使切开后置于极高的扭应力下，热加硫型固态硅橡胶也能不被撕裂。 五、伸长率。通常是指"极限破裂伸长"或者当样品断裂时相对于原长度的所增长的百分比。六、操作时间。操作时间从胶体加入硫化剂的那一刻开始计算。 六、硫化时间。有的地方会说是固化时间。也就是说经过这么长的时间硅胶的硫化反应基本上结束了。这个基本上结束也就是说产品已经可用了，但事实上还有很小的一部分固化反应还没有结束。所以使用硅橡胶制作的产品，比如硅胶模具通常要放上一段时间再投入使用。
深圳佳诺佳精密科技有限公司一直致力于模具和中高端橡塑制品的研究和开发工作。拥有成套的橡塑模具及生产设备和检测试验设备。团队有多名从事模具设计、橡塑配方、及超过20年以上相关经验的工程技术和管理人员。公司从模具设计、模具制造、橡塑产品材料开发，半成品、成品、印刷、包装的完整生产线。从胶料引进到多样化产品的出厂，每一个生产过程都得到严密的控制，成熟的生产设备，现代的生产管理是品质产品的保障。引进橡塑模具和橡塑产品的专业生产设备和检测试验设备，不断改进生产工艺，为业内提供更好的塑胶配件，是我们共同的理想，也是我们砥砺前行的伟大使命！
硅胶简介 有机硅的分类有机硅主要分为： 1. 硅橡胶 2. 硅树脂 3. 硅油 按成型工艺分为: 1.室温型：单组份室温型/ 双组份室温型 2.热硫化型 单组分室温硫化硅橡胶 单组分室温硫化硅橡胶的硫化反应是靠与空气中的水分发生作用而硫化成弹性体。单组分室温硫化硅橡胶的硫化时间取决于硫化体系、温度、湿度和硅橡胶层的厚度，提高环境的温度和湿度，都能使硫化过程加快。单组分室温硫化硅橡胶具有优良的电性能和化学惰性，以及耐热、耐自然老化、耐火焰、耐湿、透气等性能。它们在-60~200℃范围内能长期保持弹性。它固化时不吸热、不放热，固化后收缩率小，对材料的粘接性好。单组分室温硫化硅橡胶虽然使用方便，但由于它的硫化是依懒大气中的水分，使硫化胶的厚度受到限制，只能用于需要6毫米以下厚度的场合。单组分室温硫化硅橡胶的硫化反应是从表面逐渐往深处进行的，胶层越厚，固化越慢。 双组分室温硫化硅橡胶 硫化反应不是靠空气中的水分, 而是靠催化剂来进行引发。通常是将硅生胶、填料、交链剂（含氢硅氧烷）作为一个组分包装，催化剂（白金催化剂）单独作为另一个组分包装，或采用其它的组合方式，但必须把催化剂和交链剂分开包装。当两种组分完全混合在一起时才开始发生固化。 双组分室温硫化硅橡胶可在一65～250℃温度范围内长期保持弹性，并具有优良的电气性能和化学稳定性，能耐水、耐臭氧、耐气候老化，加之用法简单，工艺适用性强。 热硫化型硅胶 需要在一定温度和压力下成型，其硫化机理是通过硫化剂的架桥作用，使硅胶内部分子交联。影响热硫化型硅胶的因素主要有温度、时间、压力。热硫化型硅胶配方中常有生胶、补强体系、机构控制剂、填充体系、硫化体系。硅橡胶具有耐老化、耐高低温和电绝缘性能等优良特性，但它是一种直链的高相对分子质量有机硅氧烷，分子链非常柔顺，链间相互作用力较弱，其硫化胶的强度极低，无使用价值，必须进行补强才能应用。补强体系主要是通过加入白炭黑对生胶进行补强，以提高硅胶的抗拉伸，撕裂强度。结构控制剂主要为硅油类物质，其作用是防止硅胶在加入白炭黑后产生结构化，填充体系其主要是为了降低成本，改善胶料硬度。硫化体系，硅胶硫化机主要有双二五，双二四，白金硫化剂，过氧化物硫化剂。我们常用的为双二五硫化剂。
硅橡胶知识全解 1?硅橡胶的特点和用途简介硅橡胶高聚物分子是由Si-0 （硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-0-S键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。耐热性： 硅橡胶比普通橡胶具有好得多的耐热性，可在 1 50度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合： 热水瓶密封圈压力锅圈耐热手柄耐寒性： 普通橡胶晚点为-20度~-30度，即硅橡胶则在-60 度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈耐侯性： 普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料电性能： 硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他导电性： 当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点导热性： 当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊辐射性： 含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等阻燃性： 硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合透气性：
硅橡胶制品制造流程常识 什么是样品模？ 所有的硅胶产品在制作前都必须先做模具，通过模具才能开发出新产品。 现在来介绍我们的模具。 样品模又名手板模。当客户确认与我们合作要我们打样品时，们首先需要客户提供样板或2D图或3D图。如果客户提供的是样板，我们将根据样板去抄数后得到3D图。如果客户提供的是3D图，那就更方便了，我 们模房师傅就会根据客户提供的3D图来编程开模。通常是先开样模打样让客户确认，当客户确认没问题后再开大模进行产。 样品模一般开1穴到2穴，当样品要得多时，我们的样品模也会开4穴。样品模起到一个确认初样的作用，它将图档变成实物。因为硅胶有弹性，所以生产出来的产品实物不一定和图纸上的完全吻合，这时候我们只有先开个样品模，打了样品出来让客人来确认。如果样品模有问题，此时修改模具也比较简单，修改时间短，效率高。每次开模，修模都必须通过打样来确认产品，也就是确认模具。当产品开发出来都符合客人的要求了，此时这个模具也就被确认了。 样品模的原材料 我们公司的样品模都是用钢材做的。根据产品的大小来决定模板的大小。通常采用长*宽*高为300mm*300mm*30mm的模板。 样品模的制作时间 样品模的制作时间长短是由产品的结构复杂程度决定的。通常比较简单的产品一般从编程到加工完成大概就2-3天的时间；复杂的大概就5-7天。产品结构越复杂，开模的时间越长。 开样品模的好处 首先样品模开的穴数少，模板的使用少，加工时间短，这样成本就比较小，效率就高。其次，开样品模还能带来其他一些好处，如即使产品结构第一次没有被确认，修改模具也比较方便，修改后可以马上就打样确认，这样就缩短了时间。第三，因为成本低，所以先开样
引言：硅橡胶是有机硅产品中产量最大、应用最为广泛的一大类产品。硅橡胶硫化后具有优异的耐高、低温、耐候性、憎水、电气绝缘性、生理惰性等特点，在国防军工、医疗卫生、工农业生产及人们的日常生活中获得了广泛应用。本文对硅橡胶的主要特点和未来发展方向做了简介。 1．硅橡胶的特点和用途简介 硅橡胶高聚物分子是由Si-O（硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-O-Si键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点 导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊 辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合 透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用品人造器官 2．硅橡胶的主要性能及应用：硅橡胶按其硫化温度，可分为高温（加热）硫化型及和室温硫化型两大类，高温胶主要用于制造各种硅橡胶制品，而室温胶则主要是作为粘接剂、灌封材料或模具使用。
铂金硅胶和食品级硅 胶的区别
精品文档 铂金硅胶和食品级硅胶的区别 硅胶原料为了满足发展要求，在绿色安全环保标准要求上越来越高，硅胶原料必须过什么FDA检测等等和一些ROSH报告证明等。如今市场上普通硅胶和铂金硅胶相信大家也不陌生了，那么我们该如何区别普通硅胶和铂金硅胶这2种产品呢?下面超特给大家来说说二者改如何区分。 1.从成型工艺上区分：普通硅胶和铂金硅胶是采用了不一样的催化剂调制的，其实除了普通硅胶、铂金硅胶还有医疗级和食品级硅胶的。这也是分级别的，当然最高级别的是医疗级硅胶和食品级硅胶啦。普通硅胶制品采用就是普通硅胶原料采用最传统的硫化剂加工，虽然产品无毒无气味等各方面性能优秀;但是普通硅胶制品有个致命的缺点就是随着时间的增长。如果不对产品不保养的话普通硅胶会发生黄变或暗纹。而铂金和食品级硅胶制品就不会出先这样的问题：采用进口硅胶原料、双组分加成型硫化机加工制得在各方性能都比普通硅胶优秀很多，比如在长期使用的情况下也不会发黄变或者暗纹等现象的。推荐阅读：硫化硅橡胶制品生产工艺 2.从应用范围上区分：普通硅胶最常用在环保的工业用品、配件和汽车配件、电器配件上;而铂金硅胶、医疗级和食品级硅胶被广发应用在医疗卫生用品、日常生活用品(如硅胶厨具、硅胶礼品等)这些安全环保级别要求较高的行业上。 3.从表面和使用性能上区分：普通硅胶是达不到市场上所说的那些性能效果的，比如：温度范围-40~280°长期使用不会黄变、退化;一般的普通硅胶在硅胶制品厂家考虑到时间和加工成本上硫化工艺不会做的很好，所以普通硅胶是存在很大的气味的（推荐阅读：真正去除硅胶产品气味的方法）;表面不透明同 收集于网络，如有侵权请联系管理员删除
1、混炼硅橡胶成型 混炼胶成型需要在硫化剂的作用下，施加一定的温度和压力（固态才需要，目的是为了防止产生气泡）。如HTV需要在165℃左右，LSR需要在140℃左右。 混炼胶是由硅橡胶生胶加到双辊炼胶机上或密闭捏合机中逐渐加入白碳黑，硅油等及其它助剂反复炼制而成。根据所加填料及助剂的不同，硅胶的性能也有所差异。主要表现在：物理性能（硬度，抗拉强度，伸长率，撕裂强度，收缩率，可塑性，比重）、电气性能、化学稳定性能（耐温，耐候，耐酸碱腐蚀）等方面。 硅混炼胶是一种综合性能优异的合成橡胶，具有优异的热稳定性、耐高低温性，能在-60℃～+250℃状态下长期工作、抗臭氧、耐候以及良好的电性能、抗电晕、电弧、电火花极强，具有化学稳定性、耐气候老化、耐辐射，具有生理惰性、透气性好，可广泛用于航空、电缆、电子、电器、化工、仪表、水泥、汽车、建筑、食品加工、医疗器械等行业，用于模压、挤压等机械深加工使用。 2、硅橡胶混炼工艺介绍 1.瓶塞开炼机混炼 双辊开炼机辊筒速比为1.2～1.4:为宜，快辊在后，较高的速比导致较快的混炼，低速比则可使胶片光滑。辊筒必须通有冷却水，混炼温度宜在40℃以下，以防止焦烧或硫化剂的挥发损失。混炼时开始辊距较小(1～5mm)，然后逐步放大。 加料和操作顺序：生胶(包辊)—→补强填充剂—→结构控制剂—→耐热助剂—→着色剂等—→薄通5次—→下料，烘箱热处理—→返炼—→硫化剂—→薄通—→停放过夜—→返炼—→出片。胶料也可不经烘箱热处理，在加入耐热助剂后，加入硫化剂再薄通，停放过夜返炼，然后再停放数天返炼出片使用。混炼时间为20～40分钟(开炼机规格为φ250mm×620mm)。 如在混炼时直接使用粉状过氧化物，必须采取防爆措施，最好使用膏状过氧化物。如在胶料中混有杂质、硬块等，可将混炼胶再通胶机，时，一般采用80～140目筛网采用开炼机混炼，它包括： 1)包辊：生胶包于前辊;
1．硅橡胶的特点和用途简介 硅橡胶高聚物分子是由Si-O（硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-O-Si键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄。 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈。 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料。 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他。 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点。 导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊。 辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等。 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气，各种防火严格的场合。 透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用人造器官。 2．存在问题及发展建议 （1）热硫化硅橡胶世界上发达国家的硅橡胶的产量及消费量都已达到了很高的水平，而且发展十分迅速。虽然我国近几年来在HTV的生产技术和生产能力方面有了很大的提高，并且已有一些硅橡胶的生产技术和产品进入了国际市场。但全面地讲，我国的硅橡胶工业与国际先进水平相比，仍有不小的差距。因此，开发和建立较大的具有经济规模的热硫化硅橡胶生胶及混炼胶装置，开发混炼胶系列品种特别是高品质品种，对于改变我国混炼胶在产量和品种上都要依赖国外的现状，促进我国有机硅及其相关行业技术进步有着十分重要的意义。
2018中国橡胶密封制品品牌供应商推荐 1.品牌：公司：日照北园工贸有限公司橡胶密封制品汽车密封件 日照北园工贸有限公司是一家现代化科技橡胶、塑料制品得生产企业，公司位于风景秀丽，气候宜人得魅力旅游城市---山东日照市，公司占地面积6670平方米，年生产千余万元，历年被评为市级文明企业。公司产品涉及：汽车、电子、线束、空调、机械、仪表、密封等多个行业。经过多年得艰苦奋斗，日照北园工贸有限公司以日新月异的面貌发展壮大，不断地向产品专业化、系列化、规模化发展 ...
成型(Forming) 一般成型时都要让rubber或TPU贴在公模上 1 rubber成型(一般成型时都要让rubber贴在公模上) flow chart:miximg-->molding->洗模――>上模――>模具加温（参数设定）――>秤料带――>排料带――>成型――>取件――>冷却检测―――――>次制程 硅橡胶是以聚有机硅氧烷爲基础胶料-硅橡胶生胶是富有特色的合成橡胶。通常，将生胶混入补强填料、过氧化物硫化剂和/或着色剂等助剂，而后加热硫化，即可得到具有实用价值的高弹性材料。热压硫化成型条件—综合资料:模具温度(155~165) ± 5 ℃ 机台参数设定： 上模温度：160－170℃ 下模温度：150－160℃ 成型压力(100~200)±40 kgf/cm2 加硫时间：由实际情况决定(根据rubber大小、料重、形状等) 排齐次数：一般爲两次 模外时间：(60~160)±10 *混料于精炼：混料时需要加入加硫剂、助剂: (精炼时间一般爲10-20分钟) 1.加硫剂(添加过量易导致变形、流动性差、尺寸变短的现象;相反的,若加硫剂添加过少时,则容易造成包风、硬度太软、尺寸变长的情况)、 2.离型剂(便于从模具中取出，当外部离型剂喷洒不均时,在成型时会造成Keypd脱漆或呈龟裂状，外部离型剂若喷太多会产生:油裂、印刷印不上去,喷涂Ink比较会脱落；内部离型剂，通常直接加于硅橡胶原料中,其目的系为成型时便于离镆) 3.抗黄剂(通常使用加硫剂C-15的同时,会添加抗黄剂319) 4.缩水粉(呈脂类状态):当烘烤完成后,倘若Keypad尺寸过大,可添加缩水粉(SHL)使其尺寸改善;但是当缩水粉使用超过2%以上,效果较不易显现出来,成效也较差。 5.色料(色粉调和比例)等， 模具加温：上模温度上升到150－160℃时上走料，在上走走料之前须在上模板于上模间的螺丝空内及周围喷防锈剂，防止粘住落螺丝孔(翻板或模板机台)。
