CRTSI板式无砟轨道凸型挡台施工作业指导书

CRTSI型双块式无砟轨道轨道排架法施工作业指导书1.编制目的明确双块式无砟轨道道床板施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范双块式无砟轨道道床板施工。

2．编制依据2.1兰新线无砟轨道施工图及设计文件2.2高速铁路轨道工程施工技术指南2.3《高速铁路轨道工程施工质量验收标准》﹝TB10754-2010﹞2.4《铁路混凝土与砌体工程施工质量验收标准》﹝TB 10424﹞2.5《高速铁路工程测量规范》﹝TB 10601-2009﹞3．适用范围兰新铁路第二双线CRTSI型双块式无碴轨道。

4．施工控制要点4.1前期准备阶段4.1.1熟悉并掌握施工设计图纸及相关规范、规程、标准、技术条件、细则、指南等。

4.1.2进行沉降变形观测和无碴轨道铺设前质量评估。

4.1.3组织技术、测量试验和施工人员岗前培训。

4.1.4配合设计院进行CPⅠ、CPⅡ、CPⅢ精密测量控制网布设，完成新网下的线路拟合；组织对CPⅡ、CPⅢ测量成果进行复测，报设计院确认。

4.1.5选定混凝土配合比。

4.1.6原材料进场检验、标识存放。

4.2过程控制阶段包括组装工具轨排，钢筋工程施工，电阻测试，轨排就位、粗调、精调和轨道几何位置复测，灌注道床板混凝土，道床板养护、封堵螺栓孔等。

4.2.1钢筋绝缘情况采用目测检查和电阻测试，灌注混凝土前的精度复测，灌注混凝土等重要工序监理全过程旁站。

4.2.2建立内部各工序交接验收管理办法，各工班之间办理签字交接，上道工序不合格不允许进入下道工序施工。

4.2.3在施工的各阶段，根据测量统计分析数据，在施工现场定期（不长于1个月）召开由技术负责人、测量、安全、试验、物资设备、质量人员和工班长等参加的各类分析、探讨和阶段性总结会，适时增补具有针对性的技术、质量管理要求。

4.3后期综合整理阶段首先，对铺设长钢轨后的轨道进行复测；然后根据精调和复测后的结果，进行数据统计分析，制定相应的轨道综合调整方案。

可编辑修改精选全文完整版铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书一、编制依据及原则1、新建铁路《隧道内双块式无砟轨道设计图》（**施（轨）-02）；2、《客运专线无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）；3、《铁路混凝土结构耐久性设计暂行规定》（铁建设[2005]157号）；4、《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2003）；5、《客运专线无砟轨道铁路工程施工技术指南》（TZ216-2007）；6、《客运专线无砟轨道铁路工程测量暂行规定》（铁建设[2006]189号）；7、《客运专线无砟轨道施工质量验收暂行标准》（铁建设函[2007]85号）；9、《铁路隧道无砟轨道施工组织设计》。

二、适用范围本作业指导书适用于新建铁路***标段隧道进口段CRTS I 型双块式无砟轨道结构施工。

三、主要设计技术标准及参数1、CRTSI 型双块式无砟轨道由钢轨、扣件、双块式轨枕、道床板组成，结构高度为515mm，如图1所示。

2、施工工具轨采用60kg/m的新轨，其质量符合《250km/h客运专线60kg/m 钢轨暂行技术条件》（铁科技函[2005]298号）及《客运专线和350km/h钢轨检验及验收暂行标准》（铁科技[2005]402号）的要求。

3、轨枕采用SK-2型双块式轨枕(图号《通线[2008] 2251-I》)，配套采用WJ-8A型扣件。

过渡段轨枕采用《通线[2008] 2201》，基本轨采用WJ-7A型扣件，铺助轨扣件采用研线0607，轨枕间距为650mm。

图1 CRTSⅠ型双块式无砟轨道隧道断面图4、扣件系统应符合《客运专线扣件系统暂行技术条件》（铁科技函[2006]248号）的规定。

5、隧道内道床混凝土连续浇筑在隧道仰拱回填层或混凝土底板上，混凝土等级为C40，直线地段结构尺寸为：宽度2800mm，厚度260mm。

隧道内若有结缝，道床板应在结构缝处断开。

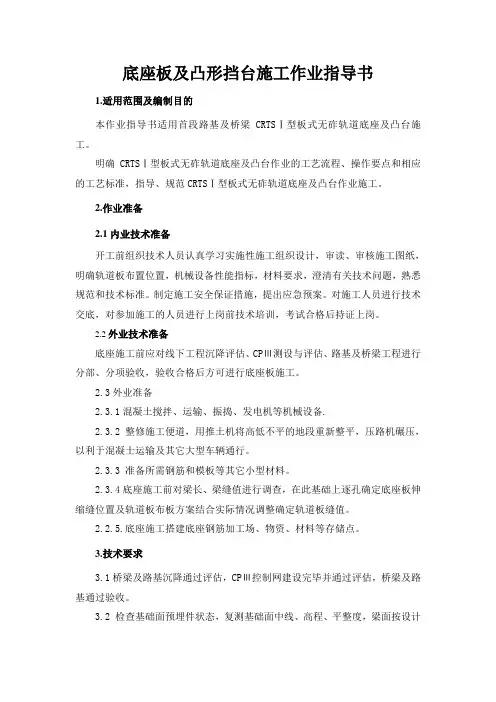

底座板及凸形挡台施工作业指导书1.适用范围及编制目的本作业指导书适用首段路基及桥梁CRTSⅠ型板式无砟轨道底座及凸台施工。

明确CRTSⅠ型板式无砟轨道底座及凸台作业的工艺流程、操作要点和相应的工艺标准，指导、规范CRTSⅠ型板式无砟轨道底座及凸台作业施工。

2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，审读、审核施工图纸，明确轨道板布置位置，机械设备性能指标，材料要求，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工的人员进行上岗前技术培训，考试合格后持证上岗。

2.2外业技术准备底座施工前应对线下工程沉降评估、CPⅢ测设与评估、路基及桥梁工程进行分部、分项验收，验收合格后方可进行底座板施工。

2.3外业准备2.3.1混凝土搅拌、运输、振捣、发电机等机械设备.2.3.2 整修施工便道，用推土机将高低不平的地段重新整平，压路机碾压，以利于混凝士运输及其它大型车辆通行。

2.3.3 准备所需钢筋和模板等其它小型材料。

2.3.4底座施工前对梁长、梁缝值进行调查，在此基础上逐孔确定底座板伸缩缝位置及轨道板布板方案结合实际情况调整确定轨道板缝值。

2.2.5.底座施工搭建底座钢筋加工场、物资、材料等存储点。

3.技术要求3.1桥梁及路基沉降通过评估，CPⅢ控制网建设完毕并通过评估，桥梁及路基通过验收。

3.2 检查基础面预埋件状态，复测基础面中线、高程、平整度，梁面按设计要求通过验收并检查合格。

3.3混凝土底座范围内残渣、碎片、油渍等应清除干净，湿润无积水。

3.4桥面混凝土底座宽度2800mm，厚202mm，两边200mm宽度范围向外侧设置3%的排水坡;路基地段混凝土底座宽3000mm，厚302mm，两边300mm宽度范围向外侧设置3%的排水坡。

曲线超高位置在超高两侧均设置3%的排水坡，曲线排水坡部分先将混凝土找平后再设置3%的排水坡.曲线地段超高设置采用外轨抬高的方式在底座上实现，并且在缓和曲线段按线性变化完成过渡。

宁安铁路一标段轨道工程编号：Ⅰ型轨道板生产作业指导书单位：编制：审核：批准：Ⅰ型轨道板生产作业指导书1.目的指导轨道板预制作业人员快速、准确的进行轨道板预制施工，形成标准化、规范化施工，确保轨道板施工质量。

2.编制依据2.1 客运专线无砟轨道铁路工程施工技术指南 TZ216-20072.2 客运专线铁路CRTSⅠ型板式无砟轨道混凝土轨道板暂行技术条件科技基【2008】 74号2.3 宁安铁路一标工程指挥部总体工期要求3.适用范围适用于板式无碴轨道Ⅰ型板的预制施工4.施工工艺Ⅰ型轨道板预制施工工艺流程如图1：图1 轨道板预制施工工艺流程图4.1钢筋工程4.1.1施工准备4.1.1.1钢筋加工前，必须仔细检查钢筋加工设备的性能和钢筋原材的状态：（1）用于切断钢筋的刀片的螺丝必须要紧固，刀口要密合，固定刀片与冲切刀片刀口间的距离应重叠1～2mm，刀片应完整无损伤。

（2）用直角尺检查钢筋弯曲机的挡板限位边与弯曲机的心轴与工作轴的中心线之间是否是直角，挡板定位螺栓是否牢固。

用于钢筋弯制的套管型号是否正确。

（3）钢筋原材必须是经过物资部及试验室标识合格的产品，钢筋的表面洁净，无损伤，无油渍、漆污和铁锈等，带有颗粒状或片状老锈的钢筋不允许使用。

4.1.1.2对绑扎钢筋用的专用胎具进行检查，检查胎具是否变形，顶面平整度是否满足要求。

4.1.1.3用于调运和吊装钢筋骨架的5t及10t桁吊工作是否正常。

4.1.1.3操作人员准备钢筋加工及绑扎所必须的小型机具是否齐全。

4.1.2钢筋下料4.1.2.1钢筋加工前，车间及班组须做出钢筋下料单，并据此下料加工。

钢筋下料时同规格钢筋根据不同长度长短搭配，统筹配料，先断长料后断短料，减小短头，减少损耗。

4.1.2.2调整工作台上控制下料长度的限位挡板，精确控制钢筋的下料长度。

在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头，必须切除。

4.1.3钢筋弯制钢筋弯制采用全自动的钢筋加工设备进行弯制，弯制前必须仔细检查加工设备的工作状态，确认设备工作正常方可进行弯制。

目录一、适用范围.................................................. - 0 -二、设计概况及编制依据........................................ - 0 -2.1设计概况 .................................................. - 0 -2.2编制依据 .................................................. - 0 -三、作业准备.................................................. - 1 -3.1内业技术准备............................................... - 1 - 3.2.外业技术准备.............................................. - 1 - 2.3技术要求 .................................................. - 1 -4.施工程序与工艺流程.......................................... - 2 - 4.1总体施工 .................................................. - 2 - 4.2主要工艺流程............................................... - 2 - 4.2.1桥面底座板施工准备....................................... - 5 - 4.2.1.1梁面处理............................................... - 5 - 4.2.1.2测量放线............................................... - 5 - 4.2.1.3连接钢筋安装........................................... - 5 - 4.2.1.4钢筋加工与安装......................................... - 5 - 4.2.1.5模板安装............................................... - 6 - 4.2.1.6混凝土浇筑............................................. - 7 - 4.2.1.7混凝土养护与拆模....................................... - 8 - 4.2.1.8隔离层、弹性垫层施工................................... - 9 - 4.2.1.9底座及凹槽外表尺寸允许偏差及检验方法.................. - 10 - 4.2.2桥梁道床板施工.......................................... - 10 - 4.2.2.1施工现场准备.......................................... - 10 - 4.2.2.2施工技术准备.......................................... - 11 - 4.2.2.3道床板施工............................................ - 12 - 4.2.2.3.1测量放线............................................ - 13 - 4.2.2.3.2道床板底层钢筋加工与安装............................ - 13 - 4.2.2.3.3纵横向模板安装...................................... - 14 -4.2.2.3.4轨排组装和运输...................................... - 14 -4.2.2.3.5轨排就位............................................ - 15 -5.2.2.3.6轨排粗调............................................ - 15 - 4.2.2.3.7顶层钢筋安装及接地焊接.............................. - 17 - 4.2.2.3.8轨排精调............................................ - 17 - 4.2.2.3.9混凝土浇筑.......................................... - 18 - 4.2.2.3.10混凝土养护......................................... - 19 - 4.2.2.3.11轨道排架的拆除和配件清理........................... - 19 - 4.2.2.3.12夏季混凝土施工..................................... - 20 - 4.2.3路基过渡段无砟轨道施工施工.............................. - 21 - 4.2.3.1底板施工.............................................. - 21 - 4.2.3.2路基道床板施工........................................ - 23 -4.2.4无砟轨道施工质量卡控要点................................ - 24 -四、安全措施................................................. - 25 -4.1.危险源辨识............................................. - 25 - 4.2.安全措施............................................... - 25 - 4.3.施工现场临时用电安全措施............................... - 26 - 4.4.模板倒运安全措施....................................... - 27 - 4.5.物流运输安全措施....................................... - 27 -4.6.夜间施工措施............................................. - 27 -五、劳动组织................................................. - 27 -5.1.劳动组织方式............................................. - 27 - 5.2.人员配置................................................. - 27 - 5.3.材料要求................................................. - 29 - 5.3.1钢筋 ................................................... - 29 - 5.3.2水泥 ................................................... - 29 - 5.3.3细骨料 ................................................. - 29 - 5.3.4粗骨料 ................................................. - 29 - 5.3.5外加剂 ................................................. - 29 -5.3.6水 ..................................................... - 30 -5.4.机械设备配置............................................. - 30 -六、质量控制及检验........................................... - 30 -6.1.质量控制................................................. - 31 -6.2.施工检验标准............................................. - 32 -七、环水保要求............................................... - 34 -XCZQ11标-1轨道施工作业指导书一、适用范围本施工作业指导书适用于西成客专XCZQ-11标段跨西宝客专特大桥、跨西铜高速立交特大桥桥上CRTS-I型双块式无砟轨道施工作业。

目录一、路基支承层施工作业指导书............................. - 1 -1 适用范围 ........................................... - 1 -2 设计概况及编制依据.................................. - 1 -3 验收标准 ........................................... - 2 -3.2混凝土外形尺寸标准................................ - 3 -4 作业准备 ........................................... - 3 -5 技术要求 ........................................... - 5 -6 施工工序与工艺流程.................................. - 5 -7 施工要求 ........................................... - 6 -8 劳动组织 .......................................... - 10 -9 材料要求 .......................................... - 11 -10 机械配置 ......................................... - 12 -11 质量控制及检验.................................... - 12 -12 安全及环水保要求.................................. - 14 -二、桥上底座作业指导书.................................. - 16 -1 适用范围 .......................................... - 16 -2设计概况及编制依据................................. - 16 -3 验收标准 .......................................... - 17 -4 作业准备 .......................................... - 18 -5 技术要求 .......................................... - 19 -6工艺流程........................................... - 20 -7 施工要求 .......................................... - 21 -8 劳动组织 .......................................... - 32 -9 材料要求 .......................................... - 33 -10 机械配置......................................... - 34 -11 夏季施工措施 ..................................... - 34 -12冬季施工措施...................................... - 37 - 13质量控制及检测.................................... - 37 -14 安全及环水保要求 ................................. - 40 -三、桥上隔离层、弹性垫层作业指导书 ..................... - 42 -1 适用范围.......................................... - 42 -2设计概况及编制依据................................. - 42 -3 验收标准.......................................... - 43 -4 作业准备.......................................... - 43 -5 技术要求.......................................... - 43 -6工艺流程........................................... - 44 -7 施工要求.......................................... - 45 -8 劳动组织.......................................... - 46 -9 材料要求.......................................... - 47 -10 机械配置......................................... - 49 -11质量控制及检测.................................... - 49 -12 安全及环水保要求 ................................. - 49 -四、轨枕组装、调整作业指导书(简易轨排法) ................ - 51 -1 适用范围.......................................... - 51 -2设计概况及编制依据................................. - 51 -3 验收标准.......................................... - 51 -4 作业准备.......................................... - 53 -5 技术要求.......................................... - 54 -6工艺流程........................................... - 54 -7 施工要求 .......................................... - 55 -8 劳动组织 .......................................... - 67 -9 材料要求 .......................................... - 68 -10 机械配置 ......................................... - 69 -11质量控制及检测.................................... - 70 -12 安全及环水保要求.................................. - 71 -五、道床板混凝土施工作业指导书(简易轨排法) .............. - 73 -1 适用范围 .......................................... - 73 -2设计概况及编制依据................................. - 73 -3 验收标准 .......................................... - 76 -4 施工作业准备 ...................................... - 77 -5 技术要求 .......................................... - 78 -6 工艺流程 .......................................... - 80 -7 施工要求 .......................................... - 80 -8 劳动组织 ......................................... - 101 -9 材料要求 ......................................... - 101 -10 设备机具配置 .................................... - 102 -11 质量控制及检测................................... - 103 -12.安全及环保要求................................... - 107 -六、桥上轨枕组装、调整作业指导书(轨排框架法) ........... - 109 -1 适用范围 ......................................... - 109 -2设计概况及编制依据................................ - 109 -3 验收标准 ......................................... - 109 -4 作业准备 ......................................... - 111 -5 技术要求 ......................................... - 111 -6工艺流程.......................................... - 112 -7 施工要求......................................... - 113 -8 劳动组织......................................... - 124 -9 材料要求......................................... - 124 -10 机械配置........................................ - 125 -11质量控制及检测................................... - 126 -12 安全及环水保要求 ................................ - 127 -七、道床板作业指导书(轨排框架法) ...................... - 128 -1 适用范围......................................... - 128 -2设计概况及编制依据................................ - 128 -3 验收标准......................................... - 131 -4 施工作业准备 ..................................... - 132 -5 技术要求......................................... - 133 -6 工艺流程......................................... - 134 -7 施工要求......................................... - 135 -8 劳动组织......................................... - 153 -9 材料要求......................................... - 153 -10 设备机具配置 .................................... - 154 -11 质量控制及检测 .................................. - 155 -12.安全及环保要求 .................................. - 158 -CRTSI型双块式无砟轨道施工作业指导书一、路基支承层施工作业指导书1 适用范围适用于CRTSI型双块式无砟轨道路基支承层施工.2 设计概况及编制依据2.1设计概况路基上混凝土支承层直接在基床表层上铺设.采用水硬性混合料而成,困难条件下可采用C15混凝土浇筑而成,支承层底面宽度为3400米米,厚度300米米,支承层两侧边设置3:1的斜坡.混凝土支承层连续铺筑,每隔2～5米设一处不小于105米米的横向伸缩缝,伸缩缝位置通过测量在两轨枕的正中间设置,误差不超过30米米,且在混合料(混凝土)初凝前对道床板范围内的支承层表面进行纵向拉毛处理.路基地段曲线超高在路基基床表层上设置;支承层顶面应平整,左右线间填充级配碎石,要求K30≥150米Pa/米,其顶面采用10厘米厚的C25素混凝土封面,且不远于3米切一横缝,缝深30米米,宽10米米,C25素混凝土封面与道床板接触面采用20×50米米(宽×深)热熔改性沥青封闭.图1 直线路基地段CRTSⅠ型双块式无砟轨道设计横断面图2 曲线路基地段CRTSⅠ型双块式无砟轨道设计横断面图2.2编制依据1、长昆客专(长玉段)《路基地段CRTSI型双块式无砟轨道结构设计》;2、《铁路混凝土工程施工质量验收标准》(TB10424—2010);3、《客运专线铁路无砟轨道双块式轨枕暂行技术条件》(科技基【2008】74号);4、《高速铁路路基工程施工质量验收标准》(TB1051—2010);5、《高速铁路轨道工程施工技术指南》(铁建设[2010]241号);6、《高速铁路轨道工程施工质量验收标准》(TB10754—2010);7、《高速铁路工程测量规范》(铁建设[2009]196号);8、《客运专线无砟轨道铺设条件评估技术指南》(铁建设[2006]158号);9、铁路工程施工相关技术规程;10、建设单位下发的相关文件.3 验收标准3.1 模板安装验收标准支承层在施工过程中模板及支架应有足够的强度、刚度和稳定性,安装模板牢靠,接缝严密,不漏浆.表3.1模板在安装时允许偏差和检验标准3.2混凝土外形尺寸标准支承层在浇筑完后表面应平整、颜色均匀,无疏松和缺棱掉角等缺陷, 表3.2支承层外形尺寸允许偏差及检验方法支承层施工完成后,每隔2～5米切一道横向伸缩缝,缝深105米米,宽不大于5米米.切缝时间根据支承层材料和天气等具体情况确定,最迟不得晚于浇筑后12小时.伸缩缝位置通过测量在两轨枕的中间设置,避免伸缩缝位置处于轨枕块的下方,误差不超过30米米.4 作业准备4.1 内业准备(1)作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准.(2)制定施工安全保证措施,编制应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗.(3)通过试验室进行试验确定符合要求的配合比,正式施工前,应进行设备和材料的工艺性试验.(4)沉降变形观测评估和CPⅢ测量网的测设得到评估通过,并具有相关的评估报告,利用CPIII控制网放出支承层的边线及水准,用于立模浇注.(5)各种标准、制度完善齐备,各项责任落实到位,分工明确,施工方案等需批复的文件已批复完备.4.2 外业准备(1)配备足够数量的搅拌和运输设备,模板机具等按照施工要求配置齐全到位,使用的各种检测仪器、设备必须在校验期内.(2)路基处施工的接触网基础、过轨管道、综合接地经监理单位检查验收合格.(3)路基处排水系统应符合设计要求,满足施工排水需要.(4)基床表层验收完成.基床表层级配碎石或级配砂砾石表面中线高程、路肩高程、中线至路肩边缘距离、宽度、横坡、平整度的允许偏差应符合表4-2-1的规定.表4-2-1 基床表层级配碎石或级配砂砾石表面高程、中线至路肩边缘距离、宽度、平整度允许偏差、检验数量及检验方法(5)应配备足够数量用于支承层养护需要的物资材料.(6)基床表层级配碎石压实标准符合表4-2-2规定表4-2-2基床表层级配碎石压实标准注：无砟轨道可采用K30或E V2,采用E V2时,其控制标准为E V2≥120米Pa且E V2/E V1≤2.35 技术要求(1)支承层采用水硬性混合料或C15混凝土,底宽度为3400米米,厚度为300米米.采用模筑法施工,轨道超高由路基基床表层解决.(2)混凝土支承层连续铺筑,每隔2～5米设一处横向切缝,伸缩假缝位置通过测量在两轨枕的中间设置,误差不超过30米米.(3)支承层顶面应平整,平整度要求为7米米/4米,高程误差为+5米米,-15米米;支承层的密实度应不小于98%,厚度误差为±20米米,宽度误差为±15,0米米.(4) 路基地段左右线间填充级配碎石,要求K30≥150米Pa/米,其顶面采用10厘米厚的C25素混凝土封面,且不远于5米切一横缝,缝深40米米,宽20米米,并用热熔改性沥青填缝,C25素混凝土封面与道床板接触面处采用热熔改性沥青封闭20×50米米(宽×深).(5)直线地段利用线间C25混凝土封层上的人字坡向线路两侧排水;曲线地段利用线间集水井进行排水.(6)支承层摊铺或浇筑完成后应喷雾或洒水并覆盖保湿养护,养护时间不少于7天.(7)本着“样板引路,实验先行”的原则.6 施工工序与工艺流程C15混凝土支承层采用立模施工,两侧模板按设计断面支立,侧模用30厘米高的钢模,3米～6米一节,便于施工倒用,为保证混凝土质量,模板顶部设振捣梁.6.1支承层施工程序(1)支承层施工顺序支承层施工顺序为单线或双线推进,根据施工进度要求具体安排.(2)混凝土支承层模板调配支承层施工根据连续作业,循环利用模板的原则,配置模板.(3)支承层施工的物流组织路基段落要充分利用既有的上线马道和线上通道做为物流通道.6.2支承层施工工艺及流程无砟轨道路基支承层施工工艺流程：施工准备→配合比→搅拌→运输→摊铺与浇筑→混凝土养护、拆模.混凝土支承层施工工艺流程图7 施工要求7.1施工准备施工前将路基表层松散级配碎石及杂物清扫干净,洒水湿润但无多余的水,并至少保湿2小时以上.7.2支承层的测量放样根据原线路坐标及CPⅢ的布置,由测量人员按施工精度要求放出支承层边线,每隔5～10米打上钢钎,并在钢钎上用红油漆标上支承层顶面高程位置,再由施工员弹出墨线用来指导模板定位.7.3支承层模板支承层模板为加工好的定型钢模板,采用螺栓连接人工支模的方法施工,在两模板间夹软橡胶板,防止混凝土漏浆,在模板顶部每块模型上设置2道横向拉杆,横向拉杆采用【10槽钢,拉杆与模板采用螺栓连接.侧向模板安装根据测量放样出的边线进行安装,侧模安装采用模板外侧每隔1米进行路基基床表面钻眼,孔径25米米、孔深10厘米,孔内插入Φ20钢筋头,并用树脂胶泥固定,锚固钢筋、外侧三角架(两根Φ20钢筋与模板顶与底焊接)、模板三者连接牢固.模板加固完成后应符合《表3.1模板安装允许偏差和检验标准》,复测模板完成后报监理工程师检验并做好报验记录.7.4混凝土拌制、运输混凝土按施工配合比由拌和站集中拌和,混凝土运输车输送至现场.在混凝土浇筑注时,采用喷雾器人工将路基表层表面充分湿润,并不得积水.混凝土运输车进入正线后倒退模板尾端溜槽卸料浇筑,应一次布料到位,并且卸料高度不得大于1.0米,及时采用φ70米米插入式振捣器进行捣固.捣固以混凝土表层出现液化状态为宜,不得过振,避免漏振.支承层尽量做到连续施工,因外界因素而中断后应设施工缝.施工缝要设端模版,留直茬,但表面一定要粗糙,对接缝表面进行凿毛,并保持湿润,在下次浇筑混凝土前清理干净施工缝处的松散骨料,再次湿润,以保证新老混凝土能更好的粘结.7.5混凝土的浇注⑴混凝土模板温度宜在5～35℃;入模温度应为5～30℃.当昼夜平均气温低于5℃或雨雪天气时,采取暖棚保温措施,按冬季施工处理.⑵浇筑前检查混凝土坍落度、温度等指标,满足要求后方可浇筑并制作标养及同条件养护试件.⑶混凝土入模后首先用振动棒振捣混凝土,然后用振动梁振动表面,提浆整平.7.6支承层顶面排水坡混凝土初凝之前用木抹子抹面,同时采用特制小刮尺做出两侧30厘米的16%排水坡.7.7支承层顶面拉毛在混凝土初凝后终凝前,采用长柄塑料拉毛器也可采用毛刷横向或纵向拉毛,深度达到1.5-2.0米米.拉毛包括整个轨道板范围(2.8米),两侧30厘米范围进行压光处理.7.8支承层的横向切缝支承层在混凝土终凝后进行切缝,间距2～5米,支承层厚度30厘米,切缝缝深不小于105米米,宽不大于5米米,切缝断面应垂直于轨道中心线并且切缝不要与轨道板缝重合.7.9施工缝处理施工段落之间的施工缝应设在切缝处,或与其相距2.5米处,施工缝必须做成直立面,并且垂直于轨道轴线,混凝土浇筑完成后,拆除端模,及时进行人工修整凿毛;当混凝土浇筑停顿时间超过混凝土初凝时间时,应中断浇筑,留作施工缝,再次浇筑时,将施工缝处的松散骨料剔除,将杂物清理干净,并用水将接触面湿润.7.10支承层养护、拆模混凝土浇筑完成及时进行湿润养护,浇筑一段、养护一段.养护采用覆盖潮湿的粗麻布、无纺布等方式进行,也可采用塑料布进行封闭保湿.,养护时间不少于7d.混凝土在养护强度未达到75%之前,严禁在表面行走车辆;待混凝土强度达到2.5米pa后,开始拆除模板.拆模时严禁强拉硬拽的方式拆除模板,防止混凝土表面受损和模板变形,拆下的模板派专人进行清理,倒运至下一循环使用.拆模的过程中不得中断混凝土的养护工作.浇注完成的支承层在7d内不得受冻,当气温低于0℃时,应采取保温措施.7.11 支承层混凝土的修补支承层混凝土拆完模型后,应对其外形尺寸按表3.2的允许偏差及检验方法进行检验,对混凝土表面出现的麻面和气泡采用同等混凝土强度的水泥砂浆进行抹面.对麻面或气泡较深的部位,要用抹刀将水泥砂浆填充饱满并压实,初凝后再进行一次抹面收光.混凝土结构存在空洞或蜂窝麻面时,要用钢钎将蜂窝部位或空洞周边的混凝土按规定形状全部凿除,直到混凝土密实部位,同时在外露边缘用切割机切割深度不小于2厘米的接触面.清除完毕后安装模板,采用不低于原标号的混凝土填补,振捣密实收面.混凝土表面出现裂纹,采用裂纹修补剂处理,先用水泥粉填充裂缝,然后用裂缝修补剂进行表面涂刷,最后用湿麻布遮盖养护.7.12混凝土冬季施工当昼夜平均气温低于+5℃或最低气温低于-3℃时,按冬季施工执行.(1)进入冬季施工前应作好如下准备工作a、掌握施工地区的冬季气象资料,并与气象部门联系,及时了解气象变化情况.b、备齐冬季施工所需的工程材料、防寒材料、燃料及必要的机具设备等.(2) 冬季施工混凝土灌注a、冬季施工采用“暖棚法”施工,暖棚四周围护严密,不得漏风.暖棚内应采用有效加热设备升温,确保棚内温度不低于5℃.b、应控制混凝土的入模温度不应低于5℃,环境负温时,混凝土的入模温度不应低于10℃.8 劳动组织劳动力组织采用架子队管理模式.架子队组织机构图表8.1 路基支承层施工单个工作面人员配置表根据施工组织、机械设备和工期要求配备施工人员.所有参与施工的人员必需经过培训上岗,在架子队长的组织安排下从事现场的各项工作,各工种互相协调,保证施工生产的顺利进行.9 材料要求对进场水泥及粉煤灰、外加剂、砂石料收料员必须查看出场检验报告,试验室取样检测各项性能,并出具试验报告.做好材料进货的检验和标识工作.在进料、检验、进仓、登记、标识、使用等全过程中,都必须严格执行“进货检验和试验控制程序”文件要求,从采购的第一程序开始,层层把关,确保材料质量.对各种材料的质量记录和资料的整理与保存工作,做到各种证明、合格证、试验单据齐全,确保其可追溯性和完整性.支承层材料为低塑性水泥混凝土,其性能应满足表9-1要求.表9-1 支承层材料的技术要求表9-2 现场支承层材料的检验要求10 机械配置机械设备按照科学合理、满足要求、略有富余的原则进行机械设备配置.表10.1路基支承层施工单个工作面施工机械配备表11 质量控制及检验11.1 质量控制(1) 各种原材料必须符合规范要求,且检验合格后方可投入使用.(2) 仔细放样、复核模板平面位置及顶面标高,且现场交底给操作工人,严格要求依照交底执行.(3) 模板安装时要涂刷隔离剂,对安装好的模板逐一检查高程、轴线位置、尺寸、垂直度等技术要求,防止漏浆、错缝等出现.(4) 混凝土在浇筑前必须清理模板内的杂物,提前2个小时在桥面上进行洒水湿润,但不得有积水.(5) 混凝土在拌合站拌合前,试验室严格测定原材料的含水率,选定施工配合比.搅拌站按照配合比投料拌合.试验员在现场测定混凝土的各项指标,符合要求后,在进行浇筑.(6)混凝土振捣过程遵循快插慢拔的方式,不得漏振,收面按照7米米/4米的验收标准收面,及时进行覆盖养护.(7)结构尺寸放样时,严格按照设计图纸位置进行放样,支护时按照放样的纵横向边线进行支模,保证模板垂直度、线型、结构尺寸符合设计要求.(8)混凝土浇注前,混凝土应拌合物应均匀,色泽一致,确保拌合有无结团,塑性坍塌等不良现象.11.2 检测(1) 所用的水泥和粗细骨料品种、规格及质量应符合设计要求;检验数量：同一产地、品种、规格、批号的水泥,每200t为一批,不足200t时也按一批计.同一产地、品种、规格且连续进场的粗、细骨料,分别每400米3为一批,当不足400米3时也按一批计.各种原材料每批抽样检验1组.检验方法：检查产品质量证明文件.在水泥库抽样检验水泥强度、安定性、凝结时间,在料场抽样检验粗细骨料含泥量、筛分试验颗粒级配.混凝土在拌制前,试验员测定砂石料的含水率,并根据试验结果及时调整配合比,当遇到雨天,应增加含水率的检测次数,每工作班检查不少于一次.混凝土检测每拌制100盘且不超过100 米3的同配合比的混凝土,取样不得少于一次.每工作班拌制的同一配合比的混凝土不足100盘时,取样不得少于一次.现浇混凝土的每一结构部位,取样不得少于一次.每次取样至少留置一组试件.模板在拆除后,混凝土结构表面应密实、平整、颜色均匀,不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角的缺陷.坍落度与含气量检测在每拌制50米3混凝土或每工作班测试不少于一次.(2) 检查模板的的强度、刚度、稳定性,其材料质量及结构应符合施工工艺设计要求.模板及支架安装必须牢靠,接缝严密,不得漏浆.模板与混凝土的接触面必须清理干净并涂刷隔离剂.浇筑混凝土前,模板内的积水和杂物应清理干净.检查模板平面位置及顶面高程,使用测量仪器逐标记点检查;检查模板安装的稳固性,应满足振捣时不会影响模板的稳固.表11-1 支承层的检验表(3)支承层的外形尺寸要求按照表3.2内容每20米检测一处.12 安全及环水保要求(1)按照安全管理组织机构配备安全管理的各级机构或部门工作人员,明确其安全工作职责范围,将施工经验丰富、安全意识强的人员充实到安全管理的各级机构和部门.(2)制定严格的安全管理制度和措施,建立健全各级安全责任制,责任落实到人.定期分析安全生产形势,研究解决施工中存在的问题,充分发挥各级专职安检人员的检查和监督作用,及时发现和排除安全隐患.(3)每月一次分层次开展安全检查评比活动,并进行通报,奖优罚劣.对检查中发现的安全隐患下达整改通知,限期整改并监督落实.(4)现场作业人员要佩戴安全帽,穿工作鞋,严禁穿拖鞋上岗.(5)在施工便道边按照公路交通标识设置一些指路标志、减速标志、危险标志、安全标志等,使进入施工现场的车辆、行人有标识可依,行为规范化.(6)制定和落实环境保护、水土保持措施,避免由于施工操作引起的粉尘、有害气体、噪音等环境污染;保证沿线居民房屋、树木、农作物不受损害;避免由于环境污染的原因造成的人身伤害或财产损失.(7)材料堆放整齐有序,机械设备布置合理,施工垃圾及时清理,运送到指定地点,避免对当地环境造成污染.二、桥上底座作业指导书1 适用范围适用于CRTS-I型双块式无砟轨道桥上混凝土底座施工.2设计概况及编制依据2.1设计概况桥梁地段CRTSⅠ型双块式无砟轨道由钢轨、扣件、轨枕、道床板、隔离层、和底座板及凹槽周围弹性垫层等部分组成.道床板及底座板沿线路纵向在梁面上分块构筑,分块长度为5.0米~7.0米,每块道床板与底座间设置两个限位挡台,限位挡台周围内设置弹性垫层,相邻道床板及底座板缝均为100米米.道床板宽2800米米,厚度为260米米.底座板设置于桥面以上、道床板以下,通过梁体预埋套筒安装桥面连接钢筋的方式与桥面连接,采用C40钢筋混凝土结构.底座板宽度2800米米,直线地段靠近线路中线侧轨下厚度为210米米.底座板地面设置隔离层,隔离层采用4米米厚的聚丙烯土工布.对应每块底座板设置两个限位凹槽,限位凹槽呈四棱台型,倾角为1:10,上下面的尺寸分部为1022米米×700米米、1000米米×678米米,高为110米米,凹槽侧面设弹性垫层,曲线地段无砟轨道超高在桥梁底座上设置,采用外轨抬高方式,缓和曲线范围内曲线超高根据直线和圆曲线超高按照线性内插计算确定.2.2 编制依据(1)、施工设计图纸;(2)、《铁路混凝土工程施工质量验收标准》(TB10424—2010);(3)、《高速铁路桥涵工程施工技术指南》(铁建设[2010]241号);(4)、《高速铁路轨道工程施工技术指南》(铁建设[2010]241号);(5)、《高速铁路工程测量规范》(铁建设[2009]196号);(6)、《客运专线无砟轨道铺设条件评估技术指南》(铁建设[2006]158号);(7)、《高速铁路轨道工程施工质量验收标准》TB10754-2010(8)、《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号文)(9)、建设单位下发的相关文件.3 验收标准4 作业准备4.1 内业准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准.制定施工安全保证措施,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗.4.2 外业准备施工作业层中所涉及的各种外部技术数据收集.修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要.⑴对施工图的审核已经完成.对所有进场人员进行交底、培训,要求各工序操作人员及现场管理人员熟练掌握底座板施工相关工序的施工方法及验收标准,并经过考核合格后上岗.⑵进行配合比试验,确定符合设计要求的设计和施工配合比,并进行原材料进场检验,确保底座板施工过程中原材料的质量均能得到保证.⑶复测CPⅢ控制点,对桥梁中线、高程、梁缝进行复核.同时通过CPⅢ控制点测出底座和抗剪凹槽的平面位置.⑷整理出完整一套混凝土底座施工所需的各种表格,包括施工原始记录表格和检验批表格,要求技术人员熟悉表格并理解填写内容及要求.⑸施工前根据施工段落的划分以及钢筋种类、数量情况,提前计划好钢筋加工及存放场地的分布.⑹根据汽车起重机、混凝土灌车等施工机械的行走和停放要求,进行桥下施工便道拓宽;桥上施工电缆、电线拉设到位.⑺对于大于2千米以上桥梁沿线路方向每隔1千米跨搭建一处上桥通道,便于作业人员上桥施工.⑻按照工程量和进度要求配置相应数量的机械设备和人员.5 技术要求桥梁地段道床板支承结构为底座板,底座板直接浇筑在桥面混凝土上,并与桥面混凝土间采用预埋套筒连接,底座板钢筋设计均为HRB335-φ12,混凝土强度等级设计为C40;底座板的净保护层厚度为35米米,限位凹槽处的净保护层厚度为25米米.钢筋按照不绝缘设计.底座板结构宽度为2800米米,长度分5050米米、5100米米、5625米米、5750米米、6400米米、6825米米六种类型,厚度直线段为253米米和197米米,按曲线超高175米米为例,曲线地段左线506米米、125米米,右线450米米、181米米,缓和曲线采用内插法计算不同段落底座板厚度.底座板设计图如图5-1.底座板顶面设置4米米厚的聚丙烯土工布,每块底座板底座设置2个1022米米×700米米×110米米限位凹槽,凹槽侧面铺设4块8米米厚的弹性垫板,其中2块规格为900米米×60米米,另外2块为600米米×60米米,弹性垫板四周使用泡沫板填平,并使用胶带粘贴牢固.32米梁上底座板由2块6825米米,2块6400米米,1块5750米米,组成,24米梁上底座板由2块6400米米,2块5750米米,组成每块底座板间设置100米米伸缩缝.靠近。

目录一、路基支承层施工作业指导书 ........................................... - 1 -1 适用范围............................................................ - 1 -2 设计概况及编制依据.................................................. - 1 -3 验收标准............................................................ - 2 -3.2混凝土外形尺寸标准 ................................................ - 3 -4 作业准备............................................................ - 3 -5 技术要求............................................................ - 5 -6 施工工序与工艺流程.................................................. - 6 -7 施工要求............................................................ - 7 -8 劳动组织........................................................... - 10 -9 材料要求........................................................... - 11 -10 机械配置.......................................................... - 12 -11 质量控制及检验.................................................... - 13 -12 安全及环水保要求.................................................. - 15 -二、桥上底座作业指导书.................................................. - 17 -1 适用范围........................................................... - 17 -2设计概况及编制依据 ................................................. - 17 -3 验收标准........................................................... - 18 -4 作业准备........................................................... - 19 -5 技术要求........................................................... - 20 -6工艺流程........................................................... - 21 -7 施工要求........................................................... - 22 -8 劳动组织........................................................... - 33 -9 材料要求........................................................... - 34 -10 机械配置.......................................................... - 35 -11 夏季施工措施...................................................... - 35 -12冬季施工措施 ...................................................... - 38 -13质量控制及检测 .................................................... - 38 -14 安全及环水保要求.................................................. - 41 -三、桥上隔离层、弹性垫层作业指导书...................................... - 43 -1 适用范围........................................................... - 43 -2设计概况及编制依据 ................................................. - 43 -3 验收标准........................................................... - 44 -4 作业准备........................................................... - 44 -5 技术要求........................................................... - 44 -6工艺流程........................................................... - 45 -7 施工要求........................................................... - 46 -8 劳动组织........................................................... - 47 -9 材料要求........................................................... - 48 -10 机械配置.......................................................... - 50 -11质量控制及检测 .................................................... - 50 -12 安全及环水保要求.................................................. - 50 -四、轨枕组装、调整作业指导书（简易轨排法）.............................. - 52 -1 适用范围........................................................... - 52 -2设计概况及编制依据 ................................................. - 52 -3 验收标准........................................................... - 53 -4 作业准备........................................................... - 54 -5 技术要求........................................................... - 55 -6工艺流程 ........................................................... - 55 -7 施工要求........................................................... - 56 -8 劳动组织........................................................... - 68 -9 材料要求........................................................... - 69 -10 机械配置.......................................................... - 71 -11质量控制及检测 .................................................... - 71 -12 安全及环水保要求.................................................. - 72 -五、道床板混凝土施工作业指导书（简易轨排法）............................ - 74 -1 适用范围........................................................... - 74 -2设计概况及编制依据 ................................................. - 74 -3 验收标准........................................................... - 77 -4 施工作业准备....................................................... - 78 -5 技术要求........................................................... - 79 -6 工艺流程........................................................... - 81 -7 施工要求........................................................... - 82 -8 劳动组织.......................................................... - 103 -9 材料要求.......................................................... - 103 -10 设备机具配置..................................................... - 104 -11 质量控制及检测................................................... - 105 -12.安全及环保要求................................................... - 109 -六、桥上轨枕组装、调整作业指导书（轨排框架法） ......................... - 111 -1 适用范围.......................................................... - 111 -2设计概况及编制依据 ................................................ - 111 -3 验收标准.......................................................... - 112 -4 作业准备.......................................................... - 113 -5 技术要求.......................................................... - 114 -6工艺流程 .......................................................... - 114 -7 施工要求.......................................................... - 115 -8 劳动组织.......................................................... - 126 -9 材料要求.......................................................... - 127 -10 机械配置......................................................... - 128 -11质量控制及检测 ................................................... - 129 -12 安全及环水保要求................................................. - 130 -七、道床板作业指导书（轨排框架法）..................................... - 132 -1 适用范围.......................................................... - 132 -2设计概况及编制依据 ................................................ - 132 -3 验收标准.......................................................... - 135 -4 施工作业准备...................................................... - 136 -5 技术要求.......................................................... - 137 -6 工艺流程.......................................................... - 138 -7 施工要求.......................................................... - 140 -8 劳动组织.......................................................... - 157 -9 材料要求.......................................................... - 158 -10 设备机具配置..................................................... - 158 -11 质量控制及检测................................................... - 161 -12.安全及环保要求................................................... - 164 -CRTSI型双块式无砟轨道施工作业指导书一、路基支承层施工作业指导书1 适用范围适用于CRTSI型双块式无砟轨道路基支承层施工。

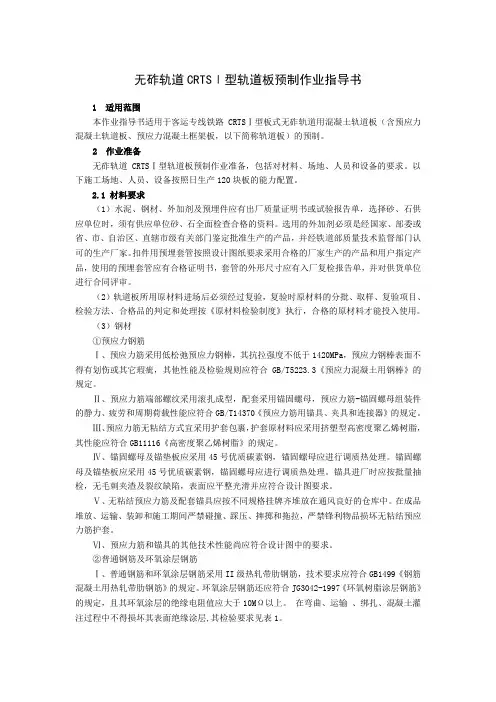

无砟轨道CRTSⅠ型轨道板预制作业指导书1 适用范围本作业指导书适用于客运专线铁路CRTSⅠ型板式无砟轨道用混凝土轨道板（含预应力混凝土轨道板、预应力混凝土框架板，以下简称轨道板）的预制。

2 作业准备无砟轨道CRTSⅠ型轨道板预制作业准备，包括对材料、场地、人员和设备的要求。

以下施工场地、人员、设备按照日生产120块板的能力配置。

2.1 材料要求（1）水泥、钢材、外加剂及预埋件应有出厂质量证明书或试验报告单，选择砂、石供应单位时，须有供应单位砂、石全面检查合格的资料。

选用的外加剂必须是经国家、部委或省、市、自治区、直辖市级有关部门鉴定批准生产的产品，并经铁道部质量技术监督部门认可的生产厂家。

扣件用预埋套管按照设计图纸要求采用合格的厂家生产的产品和用户指定产品，使用的预埋套管应有合格证明书，套管的外形尺寸应有入厂复检报告单，并对供货单位进行合同评审。

（2）轨道板所用原材料进场后必须经过复验，复验时原材料的分批、取样、复验项目、检验方法、合格品的判定和处理按《原材料检验制度》执行，合格的原材料才能投入使用。

（3）钢材①预应力钢筋Ⅰ、预应力筋采用低松弛预应力钢棒，其抗拉强度不低于1420MPa，预应力钢棒表面不得有划伤或其它瑕疵，其他性能及检验规则应符合GB/T5223.3《预应力混凝土用钢棒》的规定。

Ⅱ、预应力筋端部螺纹采用滚扎成型，配套采用锚固螺母，预应力筋-锚固螺母组装件的静力、疲劳和周期荷载性能应符合GB/T14370《预应力筋用锚具、夹具和连接器》的规定。

Ⅲ、预应力筋无粘结方式宜采用护套包裹，护套原材料应采用挤塑型高密度聚乙烯树脂，其性能应符合GB11116《高密度聚乙烯树脂》的规定。

Ⅳ、锚固螺母及锚垫板应采用45号优质碳素钢，锚固螺母应进行调质热处理。

锚固螺母及锚垫板应采用45号优质碳素钢，锚固螺母应进行调质热处理。

锚具进厂时应按批量抽检，无毛刺夹渣及裂纹缺陷，表面应平整光滑并应符合设计图要求。

CRTSI 型双块式无砟轨道道床板作业指导书中铁九局集团第一工程有限公司2013 年 11 月目录1.适用范围 (1)2.作业准备 (1)2.1.内业技术准备 (1)2.2.外业技术准备 (1)2.3.人员配备 (2)2.4物资、设备准备 (2)2.5施工现场准备 (2)3.技术要求 (3)4.施工程序及工艺流程 (3)4.1施工原理 (3)4.2施工程序 (4)4.3工艺流程图 (4)5.施工要求 (4)5.1施工准备 (5)5.2施工放样 (5)5.3铺设底层钢筋网片，预留限位装置钢筋 (5)5.3.1钢筋绑扎方法 (6)5.3.2预留限位装置钢筋 (6)5.4轨排组装 (6)5.4.1散枕 (6)5.4.2检验轨枕间距 (7)5.4.3组装轨排 (7)5.4.4安装轨排调节装置 (7)5.5轨排粗调 (8)5.6铺设上层钢筋，绑扎钢筋网，焊接综合接地钢筋 (8)5.7轨排精调 (9)5.8模板安装 (10)5.9混凝土浇筑 (11)5.10混凝土压光收面和养护 (12)5.11轨排框架及摸板的拆除、场内运输 (13)6.劳动力组织 (14)7.材料要求 (15)8.设备机具配置 (16)9.质量控制及检验 (17)9.1质量控制 (17)9.2质量检验 (18)10.安全及环保要求 (20)10.1安全施工要求 (20)10.2. 文明施工要求 (21)无砟轨道道床板施工作业指导书1. 适用范围以中铁九局兰新铁路CRTSI 型双块式无砟轨道道床板施工方案为基础，总结本工程施工经验，细化相关工艺标准。

主要适用于CRTS I 型双块式无砟轨道道床板施工参考。

2. 作业准备2.1. 内业技术准备组织技术人员学习相关规范和技术标准,审核施工图纸,编制材料计划。

根据施工段划分，设计单元板平面布置图，编制道床板施工作业指导书。

对作业人员进行技术交底和施工组织设计交底,对作业人员进行技术培训,考核合格后上岗。

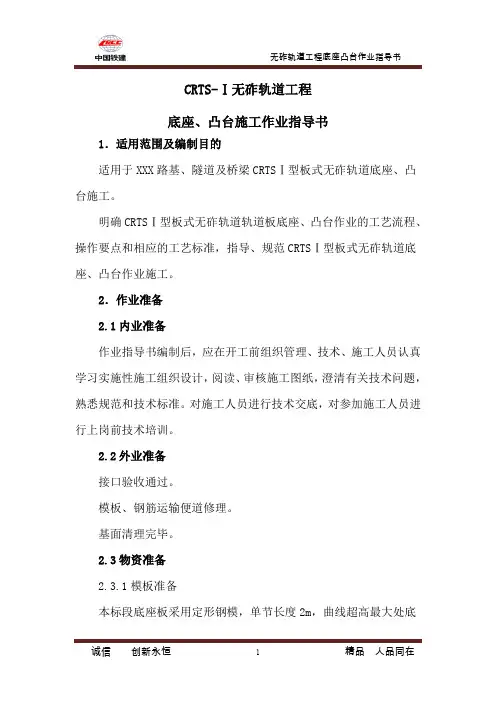

CRTS-Ⅰ无砟轨道工程底座、凸台施工作业指导书1．适用范围及编制目的适用于XXX路基、隧道及桥梁CRTSⅠ型板式无砟轨道底座、凸台施工。

明确CRTSⅠ型板式无砟轨道轨道板底座、凸台作业的工艺流程、操作要点和相应的工艺标准，指导、规范CRTSⅠ型板式无砟轨道底座、凸台作业施工。

2．作业准备2.1内业准备作业指导书编制后，应在开工前组织管理、技术、施工人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。

2.2外业准备接口验收通过。

模板、钢筋运输便道修理。

基面清理完毕。

2.3物资准备2.3.1模板准备本标段底座板采用定形钢模，单节长度2m，曲线超高最大处底座高度为51cm，模板采用40cm、52cm两种高度。

端模分为两种，一种为内光面，一种为外光面，每种又为分40cm、52cm两种高度。

2.3.2钢筋准备底座配筋采用焊网钢筋，主要由上、下两层CRB550级冷轧带肋钢筋焊网组成，在两层焊网间设置架立筋，钢筋网片采用工厂集中加工，拉至施工存放点，再由各施工段组织将存放点的网片用车运输至现场绑扎。

凸台及架立筋由工班自己加工并安装，并按图纸要求，凸台部分钢筋需要焊接。

2.3.3梁端伸缩缝材料准备底座施工砼前，应将相应的梁端伸缩缝钢槽预埋进底座模板内。

每一个梁端伸缩缝都要安装一组伸缩缝。

3．技术要求底座采用C40钢筋混凝土结构。

要求底座混凝土表面平整，高程严格控制。

凸台采用C40钢筋混凝土结构。

要求定位准确，保护层严格控制。

4．施工程序与工艺流程无砟轨道底座板施工工艺流程图无砟轨道凸台施工工艺流程图5．施工要求5.1施工准备这里说的施工准备，主要是指基面清理，包括基面垃圾清除，梁面灰尘清理，梁面预埋钢筋扶直、除锈、底座板面积范围内梁面凿毛等前期准备工作。

梁面凿毛采用凿毛机，新鲜砼面不得少于原砼面的75%。

5.2底座及凸台放样通过测量系统放出底座板及凸台位置，用尺量复核测量放样是否正确，并弹出模板（包括凸台，直径为52cm）安装边线及钢筋安装边线，方便模板快速安装到位。

CRTS I 型无砟轨道板施工作业指导书一、编制依据1、沪宁城际战前VII标段实施性施工组织设计；2、现场施工调查资料；3、国家、铁道部、江苏省有关安全、环境保护、水土保持的法律、规程、规则、条例。

4、《客运专线铁路CRTS I 型板式无砟轨道混凝土轨道板暂行技术条件》科技基[2008]74号；5、《客运专线无砟轨道铁路工程施工质量验收暂行标准》铁建设[2007]85号；6、《客运专线铁路无砟轨道充填式垫板暂行技术条件》科技基[2008]74号；7、《客运专线铁路CRTS I 型板式无砟轨道水泥乳化沥青砂浆暂行技术条件》科技基[2008]74号；8、《客运专线铁路CRTS I 型板式无砟轨道水泥乳化沥青砂浆和凸台树脂用灌注袋暂行技术条件》科技基[2008]74号；9、《客运专线铁路CRTS I 型板式无砟轨道凸形挡台填充聚氨酯树脂（CPU）暂行技术条件》科技基[2008]74号；10、《客运专线无砟轨道铁路工程测量暂行规定》铁建设[2006]189号；11、《客运专线轨道几何状态测量仪暂行技术条件》科技基[2008]86号；12、《CRTS I 型板式无砟轨道时速300-350公里客运专线铁路》通线（2008）2301、230213、《CRTS I 型板式无砟轨道混凝土轨道板预应力构造图》研线0817及其补充图纸。

二、编制范围沪宁城际铁路站前Ⅶ标段正线起点DK247+298.55，终点DK284+880；虹桥联络线起点HQXDK0+000,终点HQXDK15+800，标段正线总长53.382km。

沪宁城际铁路站前Ⅶ标轨道板厂负责该段内轨道板的预制和铺设。

CRTS I 型板式无碴轨道轨道板产品的设计是由铁道部科学研究院完成的，其环氧涂层钢筋和低回缩预应力体系均为采用的新材料和新技术。

现按双向预应力框架式轨道板(PF4962)说明，针对中国无绝缘轨道电路传输制式(ZPW-2000)及轨道结构耐久性对轨道板绝缘性、抗裂性能的要求，轨道板在设计时纵向钢筋采用绝缘涂层钢筋解决绝缘性的要求，采用了纵横向预应力结构解决轨道板在长期运营过程中的裂纹问题。

底座板及凸形挡台施工作业指导书1.适用范围及编制目的本作业指导书适用首段路基及桥梁CRTSⅠ型板式无砟轨道底座及凸台施工。

明确CRTSⅠ型板式无砟轨道底座及凸台作业的工艺流程、操作要点和相应的工艺标准，指导、规范CRTSⅠ型板式无砟轨道底座及凸台作业施工。

2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，审读、审核施工图纸，明确轨道板布置位置，机械设备性能指标，材料要求，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工的人员进行上岗前技术培训，考试合格后持证上岗。

2.2外业技术准备底座施工前应对线下工程沉降评估、CPⅢ测设与评估、路基及桥梁工程进行分部、分项验收，验收合格后方可进行底座板施工。

2.3外业准备2.3.1混凝土搅拌、运输、振捣、发电机等机械设备.2.3.2 整修施工便道，用推土机将高低不平的地段重新整平，压路机碾压，以利于混凝士运输及其它大型车辆通行。

2.3.3 准备所需钢筋和模板等其它小型材料。

2.3.4底座施工前对梁长、梁缝值进行调查，在此基础上逐孔确定底座板伸缩缝位置及轨道板布板方案结合实际情况调整确定轨道板缝值。

2.2.5.底座施工搭建底座钢筋加工场、物资、材料等存储点。

3.技术要求3.1桥梁及路基沉降通过评估，CPⅢ控制网建设完毕并通过评估，桥梁及路基通过验收。

3.2 检查基础面预埋件状态，复测基础面中线、高程、平整度，梁面按设计要求通过验收并检查合格。

3.3混凝土底座范围内残渣、碎片、油渍等应清除干净，湿润无积水。

3.4桥面混凝土底座宽度2800mm，厚202mm，两边200mm宽度范围向外侧设置3%的排水坡;路基地段混凝土底座宽3000mm，厚302mm，两边300mm宽度范围向外侧设置3%的排水坡。

曲线超高位置在超高两侧均设置3%的排水坡，曲线排水坡部分先将混凝土找平后再设置3%的排水坡.曲线地段超高设置采用外轨抬高的方式在底座上实现，并且在缓和曲线段按线性变化完成过渡。

CRTS I 型板式无砟轨道施工精调作业指导书1.1精调作业流程1.1.1 CRTSI 型板式无砟轨道施工精调作业流程如图 1.1.1 。

CPⅢ测设混凝土底座边模精确定位底座混凝土浇筑底座混凝土平整度和高程检测凸台钢模板精确定位凸台混凝土浇筑轨道板铺设前准备轨道板粗铺轨道板精调定位水泥沥青砂浆灌注揭板重铺凸台周围灌注填充树脂不合格轨道板铺设精度检测合格安装扣件及铺轨钢轨精调不合格钢轨铺设精度检测合格轨下调整施作轨道几何状态检测注：实框为精调作业工序，虚框为其他施工工序图 1.1.1 CRTS I 型板式无砟轨道施工精调作业流程1.2 钢模检测1.2.1轨道板生产前，应检测钢模，钢模检测方法见附录C。

1.2.2轨道板钢模几何尺寸允许偏差应符合表 1.2.2的规定。

表 1.2.2轨道板钢模几何尺寸允许偏差序号检查项目允许偏差 (mm) 1长度±1.52宽度±1.5+1.53厚度0 4保持轨距的两螺栓桩中心距±0.755螺栓桩的中心距板中心线±0.55保持同一铁垫板位置的两相邻螺栓桩的±0.5中心距6半圆缺口部位的直径±1.5四角承轨面水平±0.5 7平整度单侧中央翘曲≤1.5量8预埋套管位置±0.5垂直度≤0.5°1.3轨道板检测1.3.1轨道板出厂前应对每块轨道板的质量进行检测，并出具《轨道板制造技术证明书》，轨道板质量检测见附录C。

1.3.2轨道板几何尺寸允许偏差应符合表 1.3.2的规定。

表 1.3.2轨道板几何尺寸允许偏差序号检查项目允许偏差 (mm) 1长度±32宽度±33厚度+3/04保持轨距的两螺栓孔中心距±1.55螺栓孔的中心距板中心线±15保持同一铁垫板位置的两相邻螺栓孔中±1心距6半圆缺口部位的直径±3四角承轨面水平±17平整度单侧中央翘≤3曲量8预埋套管位置±1垂直度≤ 1°1.4底座混凝土边模精确定位及外形检测1.1.1底座混凝土边模精确定位流程如图 1.1.1 。

CRTSI型板式无砟轨道桥上布板施工工法前言：目前国内已开通运营及在建高速铁路无砟轨道结构类型主要有双块式无砟轨道、CRTSⅠ型板式无砟轨道、CRTSⅡ型板式无砟轨道和CRTSⅢ型板式无砟轨道等， CRTSⅠ型板式无砟轨道主要由钢轨、扣件、轨道板、水泥乳化沥青砂浆、底座、凸形挡台及其周围填充树脂等组成。

轨道结构为单元分块式，采用凸型挡台限位，台后路基不需设置端刺、端梁等限位结构，轨道板采用工厂化预制，轨道板下设置砂浆调整层，结构体系受力明确，是我国近年来高速铁路建设采用的主要结构形式之一。

新建南京至安庆城际铁路无砟轨道采用CRTSI型板式结构，轨道板分为标准板型和非标准板型，非标准板型（P6230）主要用于桥梁的桥台位置，在梁长为32.6m、24.6m和大跨度的连续梁中全部采用标准板型。

标准板型主要有：P4856、P4962、P3685、P4856A。

设计阶段，桥梁每一孔梁的每块板的相对位置已经给出，但在线下施工中，无论是预制梁还是现浇梁其实际梁长、梁缝与设计值或多或少存在误差，桥上无砟轨道施工时不能简单地按设计的布板图进行施工。

中铁十二局集团第四工程有限公司宁安项目部研究应用了梁端延长或缩短计算法进行布板，不仅使梁的布板规则满足了设计要求，而且大大减小了计算工作量，提高了工效，经工程实践并总结完善形成本工法。

1工法特点1. 1本工法计算方法简单，能较好地满足布板的设计要求。

1.2本工法无需对梁缝值过大或过小进行另行处理，现场布板相对灵活。

1.3本工法工序简单，易操作，测量工作量小，工效高。

2 适用范围本工法主要适用于桥上CRTSI无砟轨道板的布设，也可用于CRTSIII轨道板和双块式无砟轨道的施工。

3工艺原理3.1布板原则CRTS I板无砟轨道布板设计，首先要确定凸台的准确位置，只有确定凸型挡台的位置，才能明确轨道板的相对位置。

按照设计要求，CRTSI型无砟轨道布板设计必须满足以下标准：1.凸形挡台定位时，应结合轨道板的布置情况，桥梁实际长度，计算凸台的设置位置，要保证凸形挡台周边树脂厚度既不小于30mm，不大于50mm。

CRTSⅠ型板式无砟轨道专项施工方案一、施工前准备工作1.施工组织设计：根据工程需求和设计要求，编制施工组织设计方案，明确施工人员分工和职责，制定施工进度计划。

2.施工准备：选购和准备好所需设备、材料和施工工艺文件，包括混凝土搅拌车、塔吊、模具等设备，混凝土、钢筋、预应力设备等材料。

3.地面准备：清理施工场地，确保场地平整干燥，并在需要的位置按照设计要求布置支撑基础。

二、板式无砟轨道施工步骤1.钢筋张拉预应力：按照设计要求，在板式无砟轨道预应力工作台上张拉钢筋，并进行预应力张拉控制。

各组预应力钢筋按照相应设计要求，进行张拉拉力控制和固定处理。

2.预制空心钢轨：根据施工要求，将预制好的混凝土预应力空心板和钢轨进行安装和固定。

空心钢轨与预应力空心板的连接应采用密封胶垫，确保板式无砟轨道的整体性。

3.混凝土浇筑：将预制好的空心钢轨安装好后，在坡道位置铺设坡度，并进行中间定位。

按照设计要求，在空心钢轨内布置膨胀节和夹具，然后用预应力混凝土现浇浇筑。

4.混凝土养护：混凝土浇筑结束后，进行养护工作。

根据气温和湿度情况，采取适当的措施，并对混凝土进行养护。

5.设备拆除：混凝土养护完成后，拆除预应力张拉设备和其他临时设施，并进行清理。

三、施工注意事项1.施工人员必须穿戴好劳动防护装备，严格按照操作规程进行操作，确保施工的安全性。

2.施工过程中应注意混凝土浇筑的均匀性和饱满性，避免浇筑过程中产生孔洞或空隙。

3.施工现场应保持整洁，确保施工材料和设备的有序堆放，避免对周围环境和施工质量产生不良影响。

4.混凝土养护期间应注意控制养护湿度和温度，避免混凝土在养护期间产生裂缝或变形。

5.施工完成后，应进行相应的验收和检测，确保施工质量符合设计要求。

以上就是CRTSⅠ型板式无砟轨道专项施工方案的详细描述。

在实际施工中，需要严格按照方案进行操作，确保施工的质量和安全。

同时，在施工过程中应不断总结经验，及时调整和改进施工方案，提高施工效率和质量。
