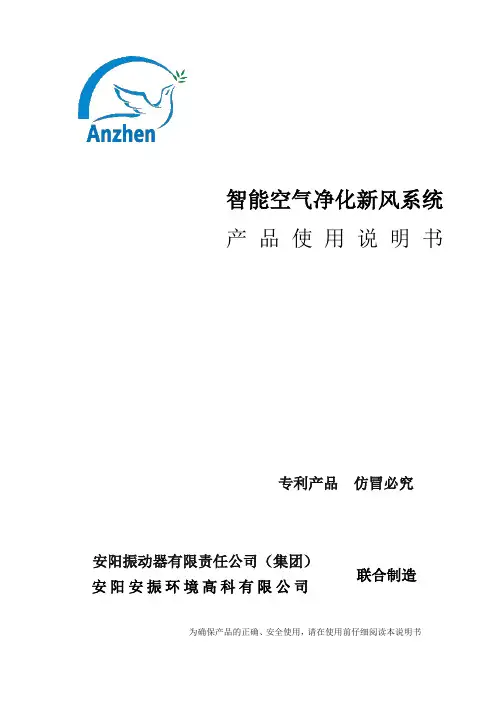

专利产品 仿冒必究
安阳振动器有限责任公司（集团）
为确保产品的正确、安全使用，请在使用前仔细阅读本说明书
联合制造
安阳安振环境高科有限公司
智能空气净化新风系统
产品使用说明书
产品简介
◆产品简介......................................................... (1)
◆使用范围......................................................... (1)
◆系统组成......................................................... (1)
◆技术参数......................................................... (1)
使用维护
◆使用注意事项......................................................... . (2)
◆空气净化流程图......................................................... (4)
◆操作使用说
明......................................................... . (5)
◆常见故障......................................................... .. (11)
◆温馨提示......................................................... .. (12)
◆接线图......................................................... (13)
附件
◆智能空气净化新风系统保修卡
此标志表示禁止之事项此标志表示必须遵循事项
使用注意事项
使用本智能空气净化新风系统时，请注意以下事项
否则会损坏新风系统。
★雨天严禁使用。
否则会导致触电发生或者火灾。
★切勿在运转中拔掉插
头。
否则会导致触电或发生火灾。
★切勿损坏电线或使用
非指定的电线。
否则会导致触电发生或者火灾。
★切勿与其它电器共用
插座或使用加长软线。
否则有触电危险。
★切勿湿手时操作新风系统。
否则会导致电线过热引起火灾。
★不要以拉扯电源软线来拔出插头。
否则会造成触电伤害。
★检查、清洗、更换零部件时，请关掉新风系统并拔出插头。
若异常状态持续， 新风系统会损坏，还会造成触电或火灾。
★若发生异常现象（如闻
到焦味）请立刻切断电源，
然后与安振环境高科特约维修中心联系。
筑物专用接地装置上。
如果没有，请专业人士安装。且勿把接地线接到煤气管、自来水管、排污管和专业人士认为不可靠的地方。
★接地：必须可靠接地！接地线应接在建
否则会集聚灰尘， 有可能引起
发热或者火灾等事故。
★长时间不用风机时，务必拔掉电源插头。
否则会降低新风系统的功效。
★新风系统运转时要关闭房间的门窗。
否则易引发火灾或爆炸。
★化学喷雾剂，煤气罐等
必须置于距本机1m 以外的地方。
空气净化流程图
操作使用说明
操作系统分为空气品质控制器、控制面板、红外遥控器三个部分，实时显示室内PM2.5数值、TVOC等级、温度以及湿度的数值，具有自动控制、手动操作和遥控操作功能。
注意：启动新风系统后，先将风速调节至高速，1.5小时后再调节至中速或者低速。
1、空气品质控制器
按开/关机键，显示界面如下：
屏显说明:
屏显项目屏显指示屏显内容
PM2.5浓度显示实时显示PM2.5浓度，单位µg/m³。
指示灯当指示灯1点亮时表示智能空气净化器为自动模式，否则为手动模式。
当指示灯2点亮时表示排风机开，否则为排风机关。
当指示灯3点亮时表示负氧离子发生器开，否则为负氧离子发生器关。
当指示灯4点亮时表示紫外杀毒（菌）开，否则为紫外杀毒（菌）关。
TVOC浓度显示3格亮时表示轻度污染。6格亮时表示中度污染。9格亮时表示重度污染。不亮时表示无TVOC污染。
风速显示3格亮时表示进风机风速为低速。6格亮时表示进风机风速为中速。9格亮时表示进风机风速为高速。不亮时表示进风机关闭。
温度显示实时显示温度，单位℃。
湿度显示
实时显示湿度，单位%RH。
时间显示
实时显示时间。
断电后可能需对时间进行重新设定。按键功能：
按键功能说明
开关键/紫外杀
毒长按3秒，开启或关闭空气品质控制器。紫外杀毒（菌）开启或关闭。
时间设置模式下，按此键退出时间设置。
进风
在手动模式下，可以调节进风机风速。
长按3秒，进入年、月、日及24小时时钟设置模式。排风
在手动模式下，可以开启和关闭排风机。
时间设置模式下，按此键设置时间，调整时间数值。负氧离子
在手动模式下，可以开启和关闭负氧离子发生器。
时间设置模式下，按此键移动设置位置。
2、控制面板
界面如图所示：
1）轻触“开关”键，指示灯点亮，系统待机。
2）轻触“进风”按键开启进风风机，进风机默认的初始状态为高速档，用户可通过操作“进风”按键实现“高→中→低→关……”顺序切换，每按一次按键便依序切换至下一档并点亮相应指示灯。
3）“负氧离子”、“排风”、“杀菌”按键开关控制对应的功能，相应的指示灯在开启时点亮。
4）能自动接收来自“空气品质控制器”发出的控制指令进行相应的工作。
5）能自动接收来自红外遥控器发出的控制指令进行相应的工作。
