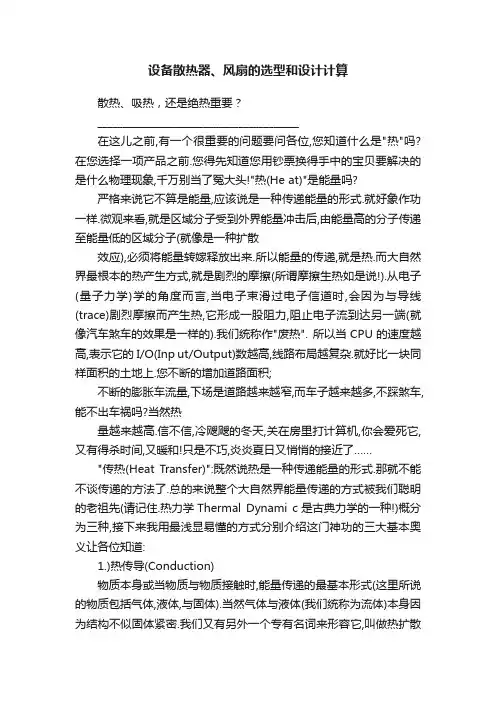

散热、吸热，还是绝热重要？
________________________________________
在这儿之前,有一个很重要的问题要问各位,您知道什么是"热"吗?在您选择一项产品之前.您得先知道您用钞票换得手中的宝贝要解决的是什么物理现象,千万别当了冤大头!"热(He at)"是能量吗?
严格来说它不算是能量,应该说是一种传递能量的形式.就好象作功一样.微观来看,就是区域分子受到外界能量冲击后,由能量高的分子传递至能量低的区域分子(就像是一种扩散
效应),必须将能量转嫁释放出来.所以能量的传递,就是热.而大自然界最根本的热产生方式,就是剧烈的摩擦(所谓摩擦生热如是说!).从电子(量子力学)学的角度而言,当电子束滑过电子信道时,会因为与导线(trace)剧烈摩擦而产生热,它形成一股阻力,阻止电子流到达另一端(就像汽车煞车的效果是一样的).我们统称作"废热". 所以当CPU的速度越高,表示它的I/O(Inp ut/Output)数越高,线路布局越复杂.就好比一块同样面积的土地上.您不断的增加道路面积;
不断的膨胀车流量,下场是道路越来越窄,而车子越来越多,不踩煞车,能不出车祸吗?当然热
量越来越高.信不信,冷飕飕的冬天,关在房里打计算机,你会爱死它,又有得杀时间,又暖和!只是不巧,炎炎夏日又悄悄的接近了……
"传热(Heat Transfer)":既然说热是一种传递能量的形式.那就不能不谈传递的方法了.总的来说整个大自然界能量传递的方式被我们聪明的老祖先(请记住.热力学Thermal Dynami c是古典力学的一种!)概分为三种,接下来我用最浅显易懂的方式分别介绍这门神功的三大基本奥义让各位知道:
1.)热传导(Conduction)
物质本身或当物质与物质接触时,能量传递的最基本形式(这里所说的物质包括气体,液体,与固体).当然气体与液体(我们统称为流体)本身因为结构不似固体紧密.我们又有另外一个专有名词来形容它,叫做热扩散(Diffusion).若诸位看官真有兴趣的话,不妨把下面的公式熟记,对以后您专业素养的养成,抑或是将来更深入的技术,探讨彼此的沟通都非常有帮助(这可是入门的第一招式,千万别放弃您当专业消费者的权益了!).另外,为了避免您一开始走火入魔,请容我先将所有的单位(Unit)都拿掉.
Q = K*A*ΔT/ΔL
其中Q为热量;就是热传导所能带走的热量.
K为材料的热传导系数值(Conductivity);请记住,它代表材料的热传导特性,就像是出生证明一样.若是纯铜,就是396.4;若是纯铝,就是240;而我们都是人,所以我们的皮肤是0.38,记住! 数值越高,代表传热越好.(详细的材料表我将于日后择篇幅再补述!)
A代表传热的面积(或是两物体的接触面积.)
ΔT代表两端的温度差;ΔL则是两端的距离.
让我们来看一下图标,更加深您的印象!
热传导后温度分布
铜材的导热系数高,经过热传导后,温度在铜材中分布就非常均匀,相反的,木材的导热系数偏低,于是相同的传导距离,木材的温度分布就明显的不均匀(温度颜色衰减的非常快;表示热量传导性不良.)
从上述的第一招式我们可以知道.热传导的热传量.跟传导系数,接触面积成正比关系(越大,则传热越好!)而跟厚度(距离)成反比.好,有了这个观念,现在让我们把焦点转到散热片身上,当散热片与热源接触,我们需要的是"吸热",能够大量的把热吸走,越多越好.各位可以到市面上看看最近有一些散热片的底部会加一块铜板不是吗?或甚至干脆用铜当散热片底板.就是
因为它的热导系数比铝多出将进一倍(当然还有其它技术原因,容我先卖个关子).
嘿,嘿,聪明的读者,您一定也发现了一个问题,散热片的底部厚度好象越来越厚耶!如果照我说的话,那不是传热效果越差了吗?如果您会问这个问题?先恭喜您!您已经有本事报名英雄大会了.这牵涉到另外一门有趣的课题.因篇幅关系,这一次我并不打算放进来.请诸位海涵!
2.)热对流(Convection)
流动的流体(气体或液体)与固体表面接触,造成流体从固体表面将热带走的热传递方式.这一招是三招里面最为博大精深的一招,老祖先依其流体驱动的方式将之转换折成貌和神离的两招,分别是
A.)自然对流(Natural Convection):
流体运动是来自于温度差.温度高的流体密度较低,较轻会向上运动.相反的,温度低的流体则向下运动.所以是流体受热之后产生驱动力.(这里各位要牢记一件事,只要温差,沿着重力场方向的流体就会开始运动,带走热量!)
B.)强制对流(Force Convection) :
顾名思义,流体受外在的强制驱动力如风扇驱动而产生运动.驱动力往那儿吹,流体就往那儿跑,与重力场无关.不是很了解对吧!百闻不如一见,脱掉你宝贝计算机的灰白色夹克.您应该会看到如下图所示的精采内脏.
如此清楚了吗?芯片组散热片不加风扇,利用的是自然对流将热量带走,表示热量不高(一般来说介于3瓦~8瓦).至于CPU则因为热量较高(尤其是桌上型计算机,至少都在30瓦以上),自然对流的散热量不足以带走废热,因此得利用到风扇驱动.至于更详细的各种芯片封
装(package)制程,规格资料与散热量的关系(别忘了CPU也是一种封装,只是档次较高!),还有自然对流及强制对流在散热片设计上的考量差异性,我会在往后的篇幅中以专题的方式撰写.让各位不但对电子散热有所了解,更知道整条电子链的运作模式.
看看它的公式吧!为什么说它最博大精深是有原因的.到了这儿,请千万小心,步步都是富贵险中求.殊不知多少江湖英豪;名门侠女都曾栽在这块看似山青湖静,实则风阴涛涌的领域(包括笔者都曾差点儿翻不了身).一则是从此开始.您才真正进入"散热"的大堂.一则是这里又多了一门至深至幻的学问叫做流体力学(Fluid Dynamic).我想试问各位一生中有多少次机会看到风扇是怎么吸空气;又是怎么把空气吹出来的?我们换个角度想,要让流体产生运动,一个必要的因素是什么?知其然,更要知其所以然,道行高的您或许已开始发出会心的一笑,还不了解的看官也别担心, 这运功炼气可是半点儿急不得.渐纳慢吐,气通任督灌丹田,才是习知之道.
Q = H*A*ΔT
Q 为热对流所带走的热量.
H 为热对流系数值(Hest Transfer Coefficient).
这里是笔者及数字高人讨论过后,一致公认散热领域内最虚无飘渺的一个参数了.它既不是材质特性,更不是什么散热标准.说穿了还真有点儿好笑.这是老祖先想破了头还是一无所知的情况下,直接写下的脚注.不信吗? 敢问诸位高手,只听过H是随着流体状态;流场形式;固体表面形状的影响而改变的"常数"值(例如:垂直方向的平板流H=10~20,最多是个H与速度的几次方成正比关系),从没看过哪一个方程式是可以解出H值的.(道道地地,不折不扣的"经验值"!!)
A 代表热对流发生时的"有效"接触面积.这里我要再一次强调.表面积大只是好看,有效表面积也大那才够实在.至于什么是"有效",将来我会举一些活生生的实例给各位看,到时候可别合不拢嘴.散热片的变化无穷,主要在于它的鳍片设计,一个设计良好的鳍片.会内外兼顾,不但跟空气的接触表面积大,而且大的很实在.否则花那种冤望钱,不如自己做一块铜块盖上去不就
