ARL3460火花直读光谱仪操作规程

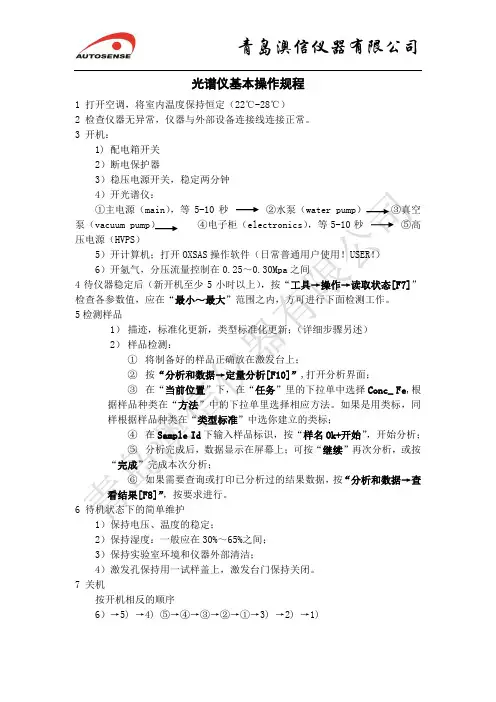

青岛澳信仪器有限公司光谱仪基本操作规程1 打开空调，将室内温度保持恒定（22℃-28℃）2 检查仪器无异常，仪器与外部设备连接线连接正常。

3 开机：1) 配电箱开关2）断电保护器3）稳压电源开关，稳定两分钟4）开光谱仪：①主电源（main），等5-10秒②水泵（water pump）③真空泵（vacuum pump）④电子柜（electronics），等5-10秒⑤高压电源（HVPS）5）开计算机；打开OXSAS操作软件（日常普通用户使用！USER！）6）开氬气，分压流量控制在0.25～0.30Mpa之间4待仪器稳定后（新开机至少5小时以上），按“工具→操作→读取状态[F7]”检查各参数值，应在“最小～最大”范围之内，方可进行下面检测工作。

5检测样品1）描迹，标准化更新，类型标准化更新；（详细步骤另述）2）样品检测：①将制备好的样品正确放在激发台上；②按“分析和数据→定量分析[F10]”,打开分析界面；③在“当前位置”下，在“任务”里的下拉单中选择Conc_ Fe,根据样品种类在“方法”中的下拉单里选择相应方法。

如果是用类标，同样根据样品种类在“类型标准”中选你建立的类标；④在Sample Id下输入样品标识，按“样名Ok+开始”，开始分析；⑤分析完成后，数据显示在屏幕上；可按“继续”再次分析，或按“完成”完成本次分析；⑥如果需要查询或打印已分析过的结果数据，按“分析和数据→查看结果[F8]”，按要求进行。

6 待机状态下的简单维护12）保持湿度：一般应在30%～65%之间；3）保持实验室环境和仪器外部清洁；4）激发孔保持用一试样盖上，激发台门保持关闭。

7 关机按开机相反的顺序6）→5) →4) ⑤→④→③→②→①→3) →2) →1)。

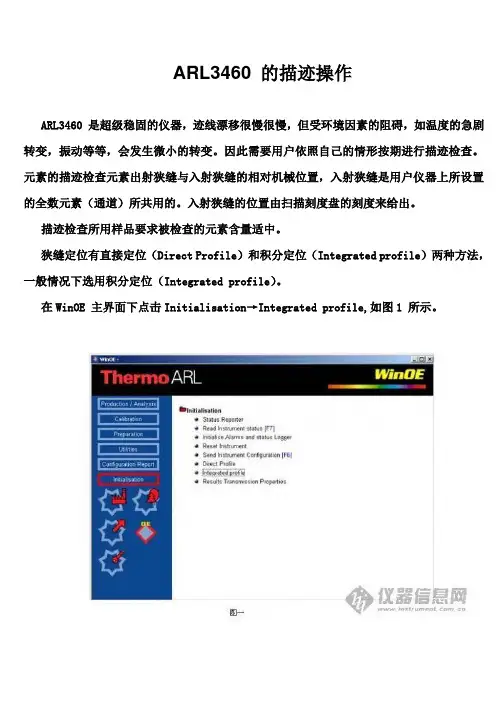

ARL3460 的描迹操作ARL3460 是超级稳固的仪器，迹线漂移很慢很慢，但受环境因素的阻碍，如温度的急剧转变，振动等等，会发生微小的转变。

因此需要用户依照自己的情形按期进行描迹检查。

元素的描迹检查元素出射狭缝与入射狭缝的相对机械位置，入射狭缝是用户仪器上所设置的全数元素（通道）所共用的。

入射狭缝的位置由扫描刻度盘的刻度来给出。

描迹检查所用样品要求被检查的元素含量适中。

狭缝定位有直接定位（Direct Profile）和积分定位（Integrated profile）两种方法，一般情况下选用积分定位（Integrated profile）。

在WinOE 主界面下点击Initialisation→Integrated profile,如图1 所示。

进入积分定位的菜单，如图2 所示。

从图 2 中的Analytial Condition 栏顶用鼠标先选一种分析程序，如Profile。

AvailableChannels 栏中是可供选择的元素（通道），通过双击或点击Insert 按钮，将被选择的元素选入Selected Channels 栏中,该栏中总共可选入十个元素。

Start Dial position(0-100) 开始时的刻度盘位置，建议从平均位置（QA 报告）中减去10 个刻度来作为起始刻度。

如QA 报告中平均位置为100，起始刻度输入100-10＝90，即从90 的刻度开始扫描。

Step dial divisions 步长刻度盘的刻度，一般设为2，即每步扫描刻度盘顺时针旋转的刻度为2。

Maximum number of steps(5-50）步长最大数，一般设为10-15，即有足够的步数来测量所有被选元素的描迹位置。

设置完毕以后，将样品放到激发台上，关好激发台门。

将扫描刻度盘定位在起始刻度90 上。

为补偿螺旋的游隙，建议补偿20 个刻度左右，即先反时针方向将刻度盘转到70 左右，然后再顺时针方向定位于90 的刻度。

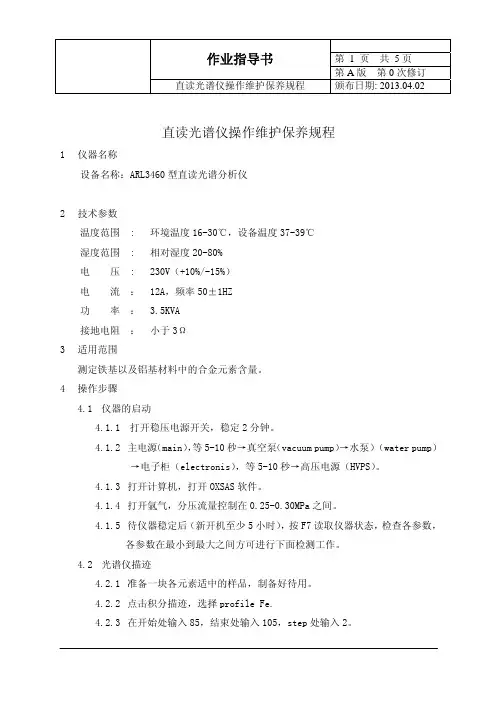

直读光谱仪操作维护保养规程 颁布日期: 2013.04.02直读光谱仪操作维护保养规程1仪器名称设备名称：ARL3460型直读光谱分析仪2技术参数温度范围 : 环境温度16-30℃，设备温度37-39℃湿度范围 : 相对湿度20-80%电 压 : 230V（+10%/-15%）电 流 ： 12A，频率50±1HZ功 率 ： 3.5KVA接地电阻 ： 小于3Ω3适用范围测定铁基以及铝基材料中的合金元素含量。

4操作步骤4.1仪器的启动4.1.1打开稳压电源开关，稳定2分钟。

4.1.2主电源（main），等5-10秒→真空泵（vacuum pump）→水泵）（water pump）→电子柜（electronis），等5-10秒→高压电源（HVPS）。

4.1.3打开计算机，打开OXSAS软件。

4.1.4打开氩气，分压流量控制在0.25-0.30MPa之间。

4.1.5待仪器稳定后（新开机至少5小时），按F7读取仪器状态，检查各参数，各参数在最小到最大之间方可进行下面检测工作。

4.2光谱仪描迹4.2.1准备一块各元素适中的样品，制备好待用。

4.2.2点击积分描迹，选择profile Fe.4.2.3在开始处输入85，结束处输入105，step处输入2。

直读光谱仪操作维护保养规程 颁布日期: 2013.04.024.2.4将准备好的样品放入激发台，并将刻度盘定位于开始位置（85），点击测量下一步。

4.2.5按照软件提示连续完成87，89……105位置的描迹点（注意：每一步都要准确调整刻度盘位置）。

4.2.6完成后，界面下方会出现一系列似正态分布曲线，点击峰值→选择显示峰值位置，可以看到曲线群峰顶附近出现一个平均值位置。

4.2.7在界面右上方可以看到各通道峰值位置，将峰值位置远离平均值较远的通道删除，可以看到一个新的平均值。

4.2.8将刻度盘调整到这个平均值位置处。

4.2.9存储描迹位置，关闭描迹界面。

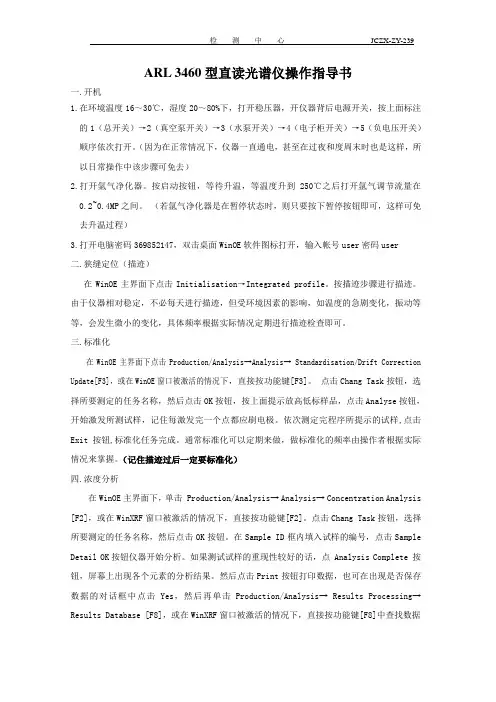

ARL 3460型直读光谱仪操作指导书一.开机1.在环境温度16～30℃，湿度20～80%下，打开稳压器，开仪器背后电源开关，按上面标注的1（总开关）→2（真空泵开关）→3（水泵开关）→4（电子柜开关）→5（负电压开关）顺序依次打开。

（因为在正常情况下，仪器一直通电，甚至在过夜和度周末时也是这样，所以日常操作中该步骤可免去）2.打开氩气净化器。

按启动按钮，等待升温，等温度升到250℃之后打开氩气调节流量在0.2~0.4MP之间。

（若氩气净化器是在暂停状态时，则只要按下暂停按钮即可，这样可免去升温过程）3.打开电脑密码369852147，双击桌面WinOE软件图标打开，输入帐号user密码user二.狭缝定位（描迹）在WinOE主界面下点击Initialisation→Integrated profile。

按描迹步骤进行描迹。

由于仪器相对稳定，不必每天进行描迹，但受环境因素的影响，如温度的急剧变化，振动等等，会发生微小的变化，具体频率根据实际情况定期进行描迹检查即可。

三.标准化在WinOE主界面下点击Production/Analysis→Analysis→ Standardisation/Drift Correction Update[F3]，或在WinOE窗口被激活的情况下，直接按功能键[F3]。

点击Chang Task按钮，选择所要测定的任务名称，然后点击OK按钮，按上面提示放高低标样品，点击Analyse按钮，开始激发所测试样，记住每激发完一个点都应刷电极。

依次测定完程序所提示的试样,点击Exit 按钮,标准化任务完成。

通常标准化可以定期来做，做标准化的频率由操作者根据实际情况来掌握。

（记住描迹过后一定要标准化）四.浓度分析在WinOE主界面下，单击 Production/Analysis→Analysis→Concentration Analysis [F2]，或在WinXRF窗口被激活的情况下，直接按功能键[F2]。

ARL 3460型直读光谱仪操作说明书一．使用前注意事项1.室内温度控制在22-27摄氏度，门窗一般不开，环境保持稳定且恒温，保持室内处于无尘环境；2.室内湿度控制在20%-80%以内，湿度太大时会影响试验结果；3.总电源开关有断电保护功能，应对自动跳闸，有保护仪器的功能；4.开机之前，先检查光谱仪各个开关是处于“开”或“关”什么状态。

如果是开，先依次关机，然后打开总电源开关，再开机；5.打开稳压器黑色开关后，首先检查输出电压是否为220±5V，其次检查指针是否稳定；6.开机必须严格按规定顺序开机，每个开关等待间隔15s左右启动下一个开关，关机按照开机的反顺序依次关机；7.电脑的开关机只受稳压器电源开关控制，与仪器5个开关无关；8.仪器完全冷却，需要一个稳定的过程，所以须在使用前8h开机，经常使用仪器，则仪器和空调24h开机；9.更换氩气瓶时，先用无水乙醇将氩气瓶出口擦拭干净，再打开点氩气将酒精挥发掉后，更换氩气；10.氩气瓶压强不得低于2Mpa，接近2Mpa时则须更换氩气，不使用仪器时，将气压表调到0.1Mpa或净化机打到暂停，节约氩气；11.更换氩气时，不能让空气进到净化机内；12.打开氩气总开关，将氩气气压调到0.25Mpa-0.3Mpa；13.制备后的样品，不能沾到水或油，以免影响测试结果，且严重时会引起火灾；14.开机后，点击F7查看仪器状态，有没有报警信息；15.样品需现用现制，以防影响测试结果；16.当仪器正面黄色罗盘不小心被转动，必须做完标准化，再进行定量分析；17.当标准试样用到一半时，应及时向我公司反映并请求订购。

二．样品的制备1.样品制备要求样品最小体积必须盖住激发台圆口，不能漏出氩气；最大体积必须能在激发台内放的开。

样品形状没有要求，不过一般为圆柱形居多。

试样尺寸要求：直径D：Ø20mm≤D≤Ø60mm；高度H：30mm≤H≤70mm。

2.样品制备过程取圆柱形铝棒样块，在锯床上锯成正方体，然后用无水乙醇清洗锯割好的样品、车床上的三爪卡盘、刀片等，去除油和杂质，防止干扰试验结果。

3460直读光谱仪使用步骤一机器启动光谱仪启动时注意事项：（1）光谱仪两次开机之间至少应相隔20min ，以防频繁启动烧毁内部元器件（2）光谱仪背面有5个开关，开机时按照编号1~5依次按下，两开关按下之间应相隔20s 左右。

关机时，按照编号5~1依次按下。

图光谱仪开关（3）打开氩气阀，使气压保持在0.2~0.4MPa 之间（4）维持瓶内气压在2~3MPa 以上，若气压低于该值，则应更换新的氩气二登陆1、开机开机用户名：XXXXX 密码：XXXXX2、进入OXSAS 系统账号：（1）XXXXX 密码：XXXXX（2）XXXXX 密码：XXXXX （3）XXXXX 密码：XXXXX3、检查仪器状态快捷键F7进入仪器状态检查界面： VACUUM ：真空度Electronic HUPSMainsVacuumWater权限：由高到低SPTEMP：真空室温度MAINS：电源电压NEG-LKV：-1000V电源POS.5V：+5V电源POS.12V：+12V电源NEG.12V：-12V电源POS.24V：+24V电源NEG.100V：-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。

1、数据备份（1）软件内部备份：操作页面中选择“脱机模式”，待页面变灰后点击“备份数据”按钮，输入相应的文件名（例如：20101019OXSAS_DB.BAK）以防止将先前数据覆盖，然后点击备份即可。

（2）软件外部备份：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后选择“备份数据库”按钮下的“备份”选项即可（系统自动选择路径并生成相应文件名）。

2、数据恢复（1）软件内部恢复：操作页面中选择“脱机模式”，待页面变灰后点击“恢复数据库”按钮，选择之前备份的数据库，恢复即可。

（2）软件外部恢复：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后点击“恢复数据库”按钮，选择相应数据库，点击“RESTORE”即可。

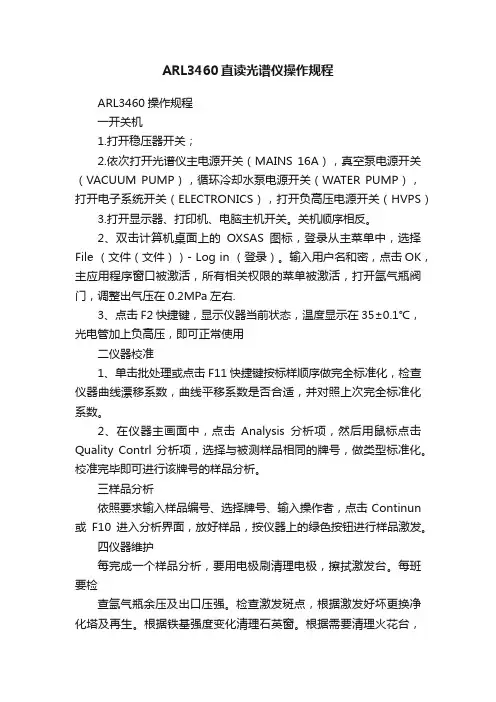

ARL3460直读光谱仪操作规程
ARL3460操作规程
一开关机
1.打开稳压器开关；
2.依次打开光谱仪主电源开关（MAINS 16A），真空泵电源开关（VACUUM PUMP），循环冷却水泵电源开关（WATER PUMP），打开电子系统开关（ELECTRONICS），打开负高压电源开关（HVPS）
3.打开显示器、打印机、电脑主机开关。

关机顺序相反。

2、双击计算机桌面上的OXSAS图标，登录从主菜单中，选择File （文件（文件））- Log in （登录）。

输入用户名和密，点击OK，主应用程序窗口被激活，所有相关权限的菜单被激活，打开氩气瓶阀门，调整出气压在0.2MPa左右.
3、点击F2快捷键，显示仪器当前状态，温度显示在35±0.1℃，光电管加上负高压，即可正常使用
二仪器校准
1、单击批处理或点击F11快捷键按标样顺序做完全标准化，检查仪器曲线漂移系数，曲线平移系数是否合适，并对照上次完全标准化系数。

2、在仪器主画面中，点击Analysis分析项，然后用鼠标点击Quality Contrl 分析项，选择与被测样品相同的牌号，做类型标准化。

校准完毕即可进行该牌号的样品分析。

三样品分析
依照要求输入样品编号、选择牌号、输入操作者，点击Continun 或F10进入分析界面，放好样品，按仪器上的绿色按钮进行样品激发。

四仪器维护
每完成一个样品分析，要用电极刷清理电极，擦拭激发台。

每班要检
查氩气瓶余压及出口压强。

检查激发斑点，根据激发好坏更换净化塔及再生。

根据铁基强度变化清理石英窗。

根据需要清理火花台，
出气管，更换过滤网。

ARL直读光谱仪操作与维护一.原理原理图如下。

光谱仪原理图二.操作与维护由于此设备属进口设备，价格比较贵，所以我们在使用过程中一定要正确操作，试验完毕还需要维护和保养，在此我通过自己长时间的使用和学习，将自己总结的操作与维护规程写出来，供读者参考。

1.检测准备1.1检测人员必须持有相应的技术资质证，并按标准GB/T4336-2002进行。

1.2仪器使用前，应认真阅读说明书，并检查ARL3460是否完好。

1.3检测样品表面需干净，不能带油、水、漆、锈等杂质检测。

1.4开机应先通氩气再通电：连接99.999%的高纯氩，气瓶压力不低于1MPa，输出气压为0.3MPa。

连接220V电源，置开关状态为“I”，按屏幕旁边的“ON”键开机。

1.5在开机过程中，屏幕上出现非错误性提示，直接按屏幕上按钮“YES”通过，遇到错误信息需按说明书或者技术人员指示执行操作。

1.6开机后需等待仪器稳定后方可测量(温度计不闪烁并消失)，在等待仪器稳定这段时间里可以打磨试样，并通过探头上右边按钮“○←”或键盘上“Ctrl+F”键放气检查气体流量是否为4.5升/分。

2操作过程2.1开始测量：如果屏幕不在测量(Measurement)状态下则需按菜单(Menu)下选择测量(Measurement)菜单转换为测量状态，激发废样10次以上，再根据来样选择工作曲线(Select Mode)，选择成分与试样成分相近的标样进行偏差检查，如果偏差比较小(一般小数点后双零)就可以测量了。

在选择检测样品名称(Select )菜单下可以对检测样品输入新名称(Enter new name)。

2.2数据处理：每个试样测量结束后需选择偏差比较小的3次或3次以上测量结果，在结果(Results)菜单下对测量平均值进行打印(Print result)。

2.3关机：关机应先关闭氩气，再在屏幕上选择“OFF”或菜单( Menu)关机(Shutdown)，关机完毕后松开氩气瓶上减压阀，并将仪器电源开关置为“0”状态，断开电源，放置好工具和样品。

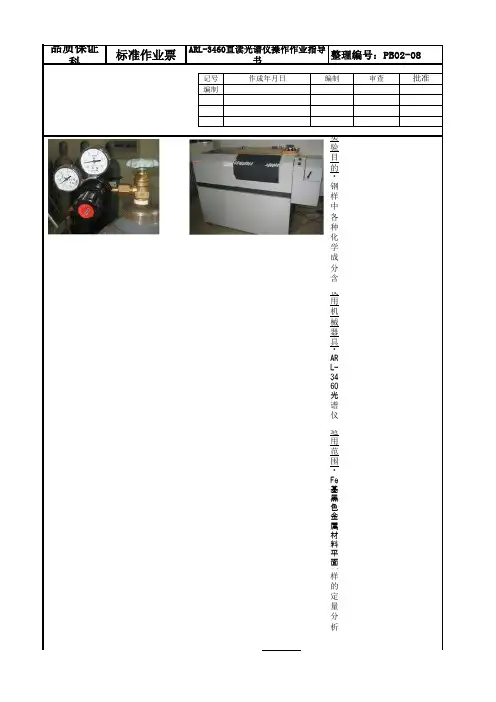

实验目的・钢样中各种化学成分含量使用机械器具・ARL-3460光谱仪适用范围・Fe基黑色金属材料平面试样的定量分析作业顺序及步骤作业上的要点1氩气准备首先打开氩气净化器开关，然后打开氩气若氩气瓶上氩气的压力在1.0MPa以下开关。

更换氩气瓶。

2打开光谱仪开机顺序：1总电源2真空3冷却水4电子柜仪器一直要保持通电通气，因此通电和启动属于5高压例外的操作关机顺序：5高压4电子柜3冷却水 2真空 1总电源3打开计算机首先打开显示器、打印机，再打开主机，输入用户名和密码待计算机启动后，打开WINOE软件，输入用户名和密码4常规分析1) 清理激发台、电极2) 根据本班需重复性结果参照GB4336-84要生产的材质进行类型标准化任务的校正激发三点以上，观察分析结果的重复性，待分析结果稳定后即可进行分析。

每班次至少校准标钢一次，并做好标钢的记录随当天报告留存。

3) 分析：样品放置应能遮盖住孔旁边约3的分析架面积，每个样品激发2－3次避免火花的激发点重叠。

注意事项：记号作成年月日编制审查批准编制作业过程过去的不合格事例品质保证科1. 光谱仪断电后，应至少五分钟后开机，待仪器稳定后方可开始工作2. 光谱仪在周末应保持通电、通气，但氩气可以减少流量，计算机、打印机关闭3. 在样品经过表面制备后，不要用手触摸分析表面和分析架，样品要轻拿轻放，避免在样品中心上进行分析4. 每次分析之前应清理电极，清理分析架表面，分析完成后用一个样品盖住分析孔5. 狭缝定位（描迹）、标准化、类型标准化和浓度分析的具体操作参照电子版ARL直读光谱仪实用手册标准作业票ARL-3460直读光谱仪操作作业指导书整理编号：PB02-08。

ARL3460直读光谱仪操作标准1开机前的准备⼯作：1.1环境条件：温度：16-30℃。

允许的最⼤温度变化：±5?C/⼩时湿度：相对20％-80％1.2注意事项：1.2.1除本岗位⼈员外，其它⼈员⼀律不得乱动设备，在发⽣故障时，应⽴即关闭电源，同时汇报班长。

1.2.2分析样品时应保持样品的清洁、防⽌污染。

1.2.3严禁在微机上私⾃安装与⼯作程序⽆关的软件，正在⼯作时，不允许在微机上进⾏其它操作。

1.2.4设备周围不得堆放杂物及易燃易爆物品。

1.3设备检查：1.3.1⼯具是否齐全（包括标样、电极刷、定距轨、常⽤备件等），设备、⼯具异常及时维护修理，⾃⼰解决不了的问题逐级上报。

1.3.2检查光谱仪净化机⼯作塔温度处于210℃-250℃净化状态，压⼒位于0.2 ⾄0.3 MPa 之间；是否有备⽤氩⽓：⽩班检查，防⽌中、夜班没有氩⽓可⽤（及时通知五⾦库备⾜氩⽓）；氩⽓瓶更换时，空瓶必须剩余1Mpa；检查⽓路，如有漏⽓现象，需重新安装线路。

1.3.3更换氩⽓出⽓⼝过滤器（⽩班2天⼀换）：把容器从它的⽀架上慢慢地拧下来，静置24⼩时；将备⽤的过滤器换上，注意进⽓管、出⽓管别插反；在清理时，让过滤筒留在容器中⾄少5分钟，让它与空⽓接触（过滤筒盛着⾦属粉尘，与空⽓中的氧⽓接触会着⽕）；⽤吸尘器清理滤筒和容器，滤筒很脏时更换；清理后所有部件都归原位。

1.3.4清理⽕花台（每班必做）：拧开螺丝，取下⽕花架；玻璃绝缘体取下之后，先⽤吸尘器清理它，再⽤脱脂棉清扫；取下O形密封圈，电极拔下来清扫，⽤吸尘器清理⽕花室；再⽤仪器⾃带的量规调整好电极⾼度；将所有部件放回原位置上，并⽤样品放到⽕花架上盖住分析孔。

1.4填写相关记录（温、湿度记录表；设备使⽤记录表等相关记录）。

2开机步骤：2.1开机顺序。

使⽤⼈员在确认满⾜开机条件后，可以开机，具体操作如下：稳压电源→开关⾯板（主电源→⽔泵→真空泵→电⼦板→负⾼压）→电脑→分析软件（OE-OXSAS）→氩⽓瓶（压⼒0.2-0.3MPa）→氩⽓净化机2.2启动光谱仪分析程序：双击计算机桌⾯上的OXSAS分析程序图标，进⼊分析主程序画⾯和系统登录画⾯。

一 机器启动光谱仪启动时注意事项：（1）光谱仪两次开机之间至少应相隔20min ，以防频繁启动烧毁内部元器件（2）光谱仪背面有5个开关，开机时按照编号1~5依次按下，两开关按下之间应相隔20s 左右。

关机时，按照编号5~1依次按下。

图 光谱仪开关（3）打开氩气阀，使气压保持在0.2~0.4MPa 之间（4）维持瓶内气压在2~3MPa 以上，若气压低于该值，则应更换新的氩气二 登陆1、开机开机用户名：XXXXX密码：XXXXX2、进入OXSAS 系统账号：（1）XXXXX 密码：XXXXX（2）XXXXX 密码：XXXXX（3）XXXXX 密码：XXXXX3、检查仪器状态快捷键F7进入仪器状态检查界面：VACUUM ：真空度Electronic HUPS Mains Vacuum Water权限：由高到低SPTEMP：真空室温度MAINS：电源电压NEG-LKV：-1000V电源POS.5V：+5V电源POS.12V：+12V电源NEG.12V：-12V电源POS.24V：+24V电源NEG.100V：-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。

1、数据备份（1）软件内部备份：操作页面中选择“脱机模式”，待页面变灰后点击“备份数据”按钮，输入相应的文件名（例如：20101019OXSAS_DB.BAK）以防止将先前数据覆盖，然后点击备份即可。

（2）软件外部备份：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后选择“备份数据库”按钮下的“备份”选项即可（系统自动选择路径并生成相应文件名）。

2、数据恢复（1）软件内部恢复：操作页面中选择“脱机模式”，待页面变灰后点击“恢复数据库”按钮，选择之前备份的数据库，恢复即可。

（2）软件外部恢复：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后点击“恢复数据库”按钮，选择相应数据库，点击“RESTORE”即可。

ARL-3460直读光谱仪操作规程一.仪器参数环境参数控制1.温度控制在16℃-30℃，短期的温度变化率不得超过±5℃/小时。

2.湿度，20-80%相对湿度（不冷凝）。

3.电气规格：230V±10%；50/60H2±2%；接地电阻＜3Ω。

4.氩气纯度必须在99.996%以上。

5.仪器相关参数用F7键读出：真空度：1-30毫托；主电压：200-245V；真空室温度：37-39℃；负高压：-1005-995V；电子板温度：15-50℃。

二.操作规程1.打开电源总开关。

（断路器开关）2.打开稳压器电源开关。

3.按（1-2-3-4-5）顺序依次打开光谱仪开关，（顺序不能乱，否则可能损伤仪器）操作步骤如下：（1）.打开光谱仪主电源开关即 MAINS 16A；（2）.打开真空泵电源开关即 VACUUM PUMP；（3）.打开水泵电源开关即 WATER PUMP；（4）.打开电子板电源开关即 ELECTRONICS；（5）.打开负高压电源开关即 HVPS。

4.打开计算机，输入用户名：A，密码：无。

点击“ENTER”键，进入计算机操作界面。

5.双击桌面上“OXSAS”图标，计算机与光谱仪完成自动联机，计算机主屏显示OXSAS软件操作界面。

三.分析1.在“分析和数据”菜单中点击“定量分析”或“F10”键，进入样品定量分析界面。

2.在“任务”栏中，选择“Conc_Ee”；然后选择与待分析样品相适应的方法，并输入样品编号。

3.将样块待测一面置于激发台上，必须保证样块待测面平整无污渍且完全覆盖住激发孔，样品待测面与激发台之间必须完全贴合，不能有空隙，否则无法进行正常激发分析，且直接影响分析准确性，严重时可能导致仪器部件的损坏！4.放好样品后，关闭激发室门，点击“SID OK+开始”，仪器进行激发，激发完成后分析数据自动显示出来。

此时打开激发室门，移走样块，激发孔周围如有金属碎屑残留则用质地较软的布轻轻擦除，同时用电极刷清理激发电极上的附着物。

ARL3460直读光谱的操作方法一、开机顺序（从停电状态——工作状态）1. 首先打开磁力启动器开关（绿色按钮为开，红色为关）。

2. 打开稳压电源开关（向上为开，向下为关）。

3. 打开光谱仪电源，[如图4 5 1 2 3 打开顺序为1-2-3-4-5，其中“1”代表光谱仪的主开关；“2”代表真空泵开关；“3”代表循环冷却水泵开关；“4”代表电子系统开关；“5”代表高压系统开关]4. 打开电脑显示器开关。

5. 打开打印机。

6. 打开计算机主机开关。

二、关机顺序1.退出“WinOE”主菜单，关掉“WinOE”主程序（方法：用鼠标点击主菜单右上角的符号“×”）。

2.关闭计算机（方法：首先点击桌面左下角符号“start”，等弹出菜单后再点击菜单末尾的“Shut Down”项，最后点击下方“OK”按钮，既可关掉计算机主机）。

3.关闭显示器开关，关闭打印机开关。

4.关闭光谱仪开关（注意：反顺序关掉开关，依次为5-4-3-2-1）。

5.关掉稳压电源开关。

“ON——OFF”。

6.按红色按钮，关闭磁力启动器开关。

注意：如果从突然停电状态过渡到开机状态，应该注意以下几项（1）首先依照关机顺序依次关掉整个系统开关。

（2）等来电5—10分钟后，再依照开机顺序依次打开仪器的各个开关。

三、正常分析1.光谱仪最少要再开机4小时后才可以进行分析。

2.氩气一般要在分析试样前半小时通入。

3. 双击计算机界面上的“WINOE”在其后显示的页面中输入用户名和密码“ARL”，进入“WINOE”的分析菜单。

4.选择“Prod uction/Analysis”下的“Concentrion Analysis”,进入分析页面，通过点击“Change Task”（选择任务）按钮，例如选择“HRB335”点击“OK”按钮，回到分析页面。

5. 再点击“Select Program” （选择程序）按钮，选择需要的类型标准化程序（二者保持一致或者相对应的分析程序）例如也选择“HRB335”，点击“OK”确定后回到分析页面。

ARL3460光谱仪操作规程一、目的：确保ARL3460光谱仪分析熔铸产品样品的化学成分时，保证数据准确无误，将测定结果误差降到最低。

二、职责：检测中心光谱分析岗位负责按照本规程进行操作。

三、内容：1、开机1.1依次打开总电源开关、稳压器开关、电脑显示器、主机电源开关。

1.2打开光谱仪电源开关，依次为主开关、真空泵、循环水、电子柜、高压电。

顺序不得有误。

（关机顺序反之）1.3打开氩气钢瓶总阀，依次打开净化机总进气阀及出气阀，进气阀与出气阀相对应。

例如：选择1#阀门时，相对应打开1#出气阀。

2、点检2.1检查氩气钢瓶总阀，保证其压力在1MPa以上，否则更换氩气钢瓶，记录总压力表读数。

2.2检查净化机压力表读数，使其保持在0.30±0.05MPa，若不在此范围内，应调节氩气钢瓶减压阀至显示正常为止（激发样品时禁止调整氩气流量）。

2.3检查温湿度表读数，使其保持在正常范围内。

温度：15℃-30℃（设备最佳分析温度为24℃）；湿度：20％-80％。

2.4检查仪器各指示灯是否正常，光谱仪、电脑、主机系统、稳压器等。

2.5检查循环水泵的水位和真空泵的油位均保持在1/2到2/3之间，并查看是否有泄漏。

2.6用3mm的极距规检查电极距离，并用废样将激发口扣住。

2.7打开OXSAS软件，按F7检查设备仪器状态。

3、分析样品3.1设备在开机后最少预热6小时，确保设备各参数均符合要求后方可分析样品。

3.2按F10（定量分析）选择适用的分析基线，可选择的分析基线有ALGLAL（通用分析基线包括1XXX-8XXX）、ALLAAL （1XXX,3XXX,6XXX的合金铝分析基线）、ALGLAL 2XXX（2A50合金分析基线）、ALGLAL 5XXX（Mg含量低于7%的5XXX通用分析基线）、ALGLAL 7XXX（不含Zr（锆）的7XXX通用分析基线）、ALLAAL 1XXX（1XXX通用分析基线）、ALLAAL 3XXX（3XXX通用分析基线）、ALLAAL 6XXX（6XXX 通用分析基线）。

ARL 3460/4460/FAA 安装准备手册2008年目录1 绪言 4 1.1安装准备调查表 41.2贮存 42. 实验室要求 5 2.1 综述表 5 2.2 房间 5 2.3 环境条件 5 2.3.1 环境温度 5 2.3.2 空气湿度 5 2.3.3 海拔高度 6 2.4 地面条件 6 2.4.1 地面承重能力 6 2.4.2 地板漆 6 2.4.3 地面振动 6 2.5所需空间 6 3供电9 3.1 电网连接示例11 3.1.1 欧洲标准11 3.1.2 不稳定230 V AC电网11 3.1.3 标准美国电网11 3.1.4无中线的不稳定电压12 3.2 稳压器12 3.3 远程诊断13 3.3.1Tech 连接134 氩气供给15 4.1 气体回路15 4.1.1安装材料15 4.1.1.1 仪器提供的材料16 4.1.1.2 可选安装材料错误!未定义书签。

4.2 VUV线和CNOPS分析特殊计算要求175 通风排气17 5.1 空气排放175.2 氩气排放176 运输17 6.1 卸下18 6.1.1 从卡车上运到实验室19 6.1.2 从运输托盘上卸下19 6.2 从一个实验室搬到另一个实验室206.3 仪器寄回207 安装21 7．1 安装服务21 7．2 安装结束和保修22 A. 样品制备22 A.1 取样模22 A.1.1 非铁质合金23 A.1.2 Fe，Ni，Co基金属23 A.1.3铸铁23 A.1.4 痕量分析23 A.1.5 SPEMIS探头24A.2 表面制备-样品制备设备24 A.2.1 园盘磨样机24 A.2.2 表面研磨机25 A.2.3 铣床或车床26 A.2.4 压力机26 A.2.5高频炉271 绪言恭贺您购买ARL光谱仪。

Thermo生产的这种精确的测量仪器能满足您的分析要求。

在光谱仪安装之前，需要有一定的准备。

请您负责准备好实验室环境，包括通风系统、供气和供电。

ARL光谱仪操作规程一、开机步骤1、打开仪器后的主电源开关（白色）然后由1-5依次将水泵等黑色开关打开，最后将显示器、计算机开关打开。

关机的顺序正好相反。

2、打开氩气阀门把低压表调到0.3Par。

3、点击桌面上的WOE图标到下一页面输入名称和密码（1），点击钥匙图标，等到程序运行达100%后进入分析程序主页面。

二、功能键：Analyse：开始激发样品；Abort：取消正在进行的任务；Change Task：改变类型标准化；Select progrom：选择分析程序；Sample Details OK：查看分析结果；Stop：停止分析；Analyse Again：再一次分析；三、类型标准化步骤进如主页面后点击Type Standard Updte或安键F4打开类型标准化程序。

放好所需要的钢标，点击Change Task 和Select type standrad选择与之相符的名称按Analyse 激发多次，选取两点以上重现性好，偏差不大的，点击Analysis Complete(分析完成)。

再点击Continue(继续)，回到初始状态，点击EXIT退出类型标准化程序然后进入日常分析程序激发几点结果与标准值相符类型标准化完成，否则将重复上述过程。

四、日常分析步骤在主页面上点击Concentration Analysis或按键F2进入分析程序，点击Change Task选择与生产钢种对应的钢种曲线。

然后点击Analysis激发样品输入炉号后按SampleDetails OK查看分析结果（必须输入炉号，否则看不到分析结果），当激发多次后想去掉坏点，可点击与序列号对应的对钩使之变灰。

分析完后点击Analysiscomplete→Continue回到分析窗口准备下一次分析。

五、注意事项1、当突然断电后应立即将光谱仪后的白色主电源开关关闭，然后将黑色开关按由5-1的顺序关闭。

2、接同氩气后由于气体不纯激发点为白色，要进行多次激发直到激发点变黑并浓缩有金属光泽方可进行分析工作。

ARL光谱仪操作规程ARL光谱仪操作规程一、安全操作规范1. 操作前必须穿戴好个人防护装备，包括防护眼镜、实验服和手套。

2. 操作时应注意实验室的通风状况，避免有害气体积聚。

3. 在操作过程中，绝对禁止吸烟和饮食。

4. 禁止随意调节仪器的参数和开关，除非经过许可。

5. 禁止私自进行大功率测量，避免仪器损坏和人身伤害。

二、仪器操作规范1. 在启动仪器前，需检查仪器和设备是否正常工作，确保安全和准确性。

2. 需要进行前期准备工作，包括清洁仪器和校准标准溶液。

3. 根据实验需求选择合适的扫描方式和参数设置。

4. 操作过程中，严禁在仪器上堆放物品，避免影响其正常工作。

5. 操作结束后，应关闭仪器并将其安置在指定位置。

三、样品处理规范1. 在进行样品测量前，需将样品进行适当处理，确保测量结果的准确性。

2. 样品处理过程需按照相关实验室操作规范进行，严禁任何违规操作。

3. 样品测量时，需按照规定的方法和要求操作，避免出现误差。

4. 测量结束后，需妥善处理和储存样品，保持实验室环境整洁。

四、数据处理规范1. 在进行数据处理前，需对原始数据进行整理和清理，确保数据的准确性。

2. 数据处理需使用指定的软件或算法进行，避免使用非正规软件和方法。

3. 在处理数据时，需进行正确的统计分析和合理的解释说明。

4. 数据处理结束后，需将结果整理归档，并按规定的格式上报。

五、设备维护规范1. 定期对仪器进行维护检查，确保仪器正常运行。

2. 在维护和保养过程中，需按照相关标准操作规范进行，避免对仪器造成损坏。

3. 如遇到仪器故障或异常情况，应及时报告相关负责人进行处理。

4. 对于使用过的试剂和材料，应按照相关规定分类存放和清理处理。

六、实验室卫生和环境保护1. 实验室内应保持整洁和清洁，及时清理废弃物和杂物。

2. 垃圾分类处理，避免对环境造成污染。

3. 实验室内严禁乱倒废液和废溶剂，必须按照规定程序处理。

总结：ARL光谱仪操作规程是确保实验过程安全和准确性的重要指导，操作人员必须严格按照规范进行操作，遵守安全操作规范、仪器操作规范、样品处理规范、数据处理规范、设备维护规范以及实验室卫生和环境保护规范。
