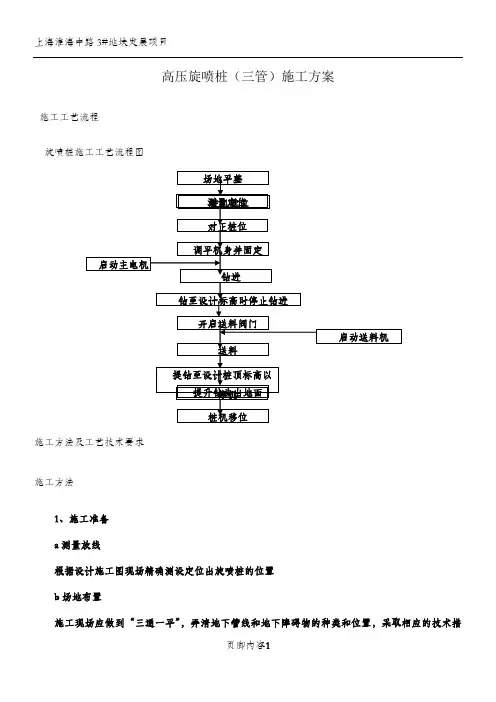

高压旋喷桩(三管)施工方案施工工艺流程旋喷桩施工工艺流程图施工方法及工艺技术要求施工方法1、施工准备a测量放线根据设计施工图现场精确测设定位出旋喷桩的位置b场地布置施工现场应做到“三通一平”,弄清地下管线和地下障碍物的种类和位置,采取相应的技术措施。
严格按照场地规划布置搭建材料堆场及各种施工、生活、安全、保卫和消防设施。
c机械设备进场机械设备进场后经理部机电工程师审查作业机械的使用、保养记录,检查其工作状态,以确保投入作业的机械设备状态良好;安全工程师检查作业机械设备是否存在安全隐患,以上均满足要求后上报监理工程师并获得监理工程师的批准方能施工。
2、钻孔施工a钻机就位将钻机安置在现场精确测设的孔位上,使钻头对准孔位中心。
钻机安装定位要准确、水平、稳固。
为保证钻孔达到设计要求的垂直度,钻机就位后须作水平校正,使其钻杆轴线垂直对准钻孔中心位置。
钻杆垂直度<1%。
b钻孔钻孔的目的为了将注浆管插入预定的地层中。
钻孔位置与设计孔位偏差不得大于50mm。
c喷射注浆喷射注浆管插入预定深度后,由下至上同时喷射高压水及低压空气,利用高压水喷射流和气流同轴喷射冲切土体,形成较大孔隙。
另注入水泥浆液填充空隙。
注浆时随时检查浆液初凝时间、浆液流量、浆液压力、旋转提升速度、水压力、水流量及空气压力、空气流量等参数是否符合设计及规范要求,并随时做好记录。
d注浆管提升钻杆的旋转和提升必须连续不中断,拆卸钻杆继续旋喷时,其搭接长度不小于100mm。
e冲洗施工完毕后,冲洗干净注浆管等机具设备,管内机内不得残存水泥浆。
f移动机具将钻机等机具设备移至新孔位。
工艺技术要求施工前先做1~2根试验桩,以确定旋喷桩有关的施工参数。
1、钻杆就位后,须校正钻机主要立轴二个不同方向的垂直度。
使用回转钻机,须校正导向杆。
垂直度误差不得超过1%。
2、在插管时,水压不宜大于1MPa。
3、旋喷作业时,应检查注浆流量、风量、压力、旋转提升速度等。
高压水射流的压力宜大于20Mpa。
高压旋喷桩(三管)施工方案施工工艺流程旋喷桩施工工艺流程图场地平整调平机身并钻至设计标高时停止钻送料桩机移位施工方法及工艺技术要求施工方法1、施工准备a测量放线根据设计施工图现场精确测设定位出旋喷桩的位置b场地布置施工现场应做到“三通一平”,弄清地下管线和地下障碍物的种类和位置,采取相应的技术措施。
严格按照场地规划布置搭建材料堆场及各种施工、生活、安全、保卫和消防设施。
c机械设备进场机械设备进场后经理部机电工程师审查作业机械的使用、保养记录,检查其工作状态,以确保投入作业的机械设备状态良好;安全工程师检查作业机械设备是否存在安全隐患,以上均满足要求后上报监理工程师并获得监理工程师的批准方能施工。
2、钻孔施工a钻机就位将钻机安置在现场精确测设的孔位上,使钻头对准孔位中心。
钻机安装定位要准确、水平、稳固。
为保证钻孔达到设计要求的垂直度,钻机就位后须作水平校正,使其钻杆轴线垂直对准钻孔中心位置。
钻杆垂直度<1%。
b钻孔钻孔的目的为了将注浆管插入预定的地层中。
钻孔位置与设计孔位偏差不得大于50mm。
c喷射注浆喷射注浆管插入预定深度后,由下至上同时喷射高压水及低压空气,利用高压水喷射流和气流同轴喷射冲切土体,形成较大孔隙。
另注入水泥浆液填充空隙。
注浆时随时检查浆液初凝时间、浆液流量、浆液压力、旋转提升速度、水压力、水流量及空气压力、空气流量等参数是否符合设计及规范要求,并随时做好记录。
d注浆管提升钻杆的旋转和提升必须连续不中断,拆卸钻杆继续旋喷时,其搭接长度不小于100mm。
e冲洗施工完毕后,冲洗干净注浆管等机具设备,管内机内不得残存水泥浆。
f移动机具将钻机等机具设备移至新孔位。
工艺技术要求施工前先做1~2根试验桩,以确定旋喷桩有关的施工参数。
1、钻杆就位后,须校正钻机主要立轴二个不同方向的垂直度。
使用回转钻机,须校正导向杆。
垂直度误差不得超过1%。
2、在插管时,水压不宜大于1MPa。
3、旋喷作业时,应检查注浆流量、风量、压力、旋转提升速度等。
第一章编制说明1.1编制依据(1)《建筑地基处理技术规范》(JGJ79-2002);(2)《建筑地基基础工程施工质量验收规范》(GB50202-2002);(3)《建筑基坑工程技术规范》(YB9258-97);(4)《建筑基坑支护技术规程》(JGJ120-99);(5)呼和浩特市轨道交通2号线一期工程天府花园站施工图纸;(6)踏勘施工现场了解的情况和收集的相关资料;(7)类似的施工经验;(8)我单位现有技术水平、施工管理水平和机械设备配套能力。
1.2编制原则(1)确保技术方案针对性强、操作性强,施工方案经济、合理。
坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工工艺参数和机具设备。
(2)技术可靠性原则根据本标段工程特点,依据呼和浩特市及其周边地区类似工程施工经验,选择可靠性高、可操作性强的施工技术方案进行施工。
(3)经济合理性原则针对工程的实际情况,本着可靠、经济、合理的原则比选施工方案,施工过程实施动态管理,从而使旋喷桩加固施工达到既经济又优质的目的。
(4)环保原则施工前充分调查了解工程周边环境情况,紧密结合环境保护进行施工。
施工中认真作好文明施工,减少空气、噪音污染,保证施工场地整齐有序。
1.3适用范围本施工方案适用于主体围护结构、附属围护结构桩间止水旋喷桩施工。
第二章工程概况2.1 设计概况天府花园站位于气象局西巷与赛马场北路交口处,沿气象局西巷呈西北~东南走向布置。
车站东北侧为呼和浩特市体育场,西侧为新爆米花音乐广场,南侧为城市维也纳、二层小商铺,西南侧为成吉思汗小学。
车站覆土根据地势不同略有起伏,站中心里程处约为3.0m。
天府花园站设计中心里程为AK17+074.00,车站主体长200.6m,宽19.7m (不含围护结构)。
车站附属建筑包括 4个出入口、2组风亭组。
主体结构为地下两层单柱双跨钢筋混凝土框架结构。
三重管高压旋喷桩就是利用XP-30三重管高压旋喷桩机钻孔至设计处理的深度后,用高压泥浆泵,通过安装在钻杆(喷杆)杆端置于孔底的特殊喷嘴,向周围土体高压喷射固化浆液(一般使用水泥浆液),同时钻杆(喷杆)以一定的速度边旋转边提升,高压射流使一定范围内的土体结构破坏,并强制与固化浆液混合,凝固后便在土体---------- 中形成具有一定性能和形状的固结体----------------------------第一章编制说明1.1编制依据(1)《建筑地基处理技术规范》(JGJ792002);(2)《建筑地基基础工程施工质量验收规范》(GB502022002);(3)《建筑基坑工程技术规范》(YB925897);(4)《建筑基坑支护技术规程》(JGJ12099);(5)呼和浩特市轨道交通2号线一期工程天府花园站施工图纸;(6)踏勘施工现场了解的情况和收集的相关资料;(7)类似的施工经验;(8)我单位现有技术水平、施工管理水平和机械设备配套能力。
1.2编制原则(1)确保技术方案针对性强、操作性强,施工方案经济、合理。
坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工工艺参数和机具设备。
(2)技术可靠性原则根据本标段工程特点,依据呼和浩特市及其周边地区类似工程施工经验,选择可靠性高、可操作性强的施工技术方案进行施工。
(3)经济合理性原则针对工程的实际情况,本着可靠、经济、合理的原则比选施工方案,施工过程实施动态管理,从而使旋喷桩加固施工达到既经济又优质的目的。
(4)环保原则施工前充分调查了解工程周边环境情况,紧密结合环境保护进行施工。
施工中认真作好文明施工,减少空气、噪音污染,保证施工场地整齐有序。
1.3适用范围本施工方案适用于主体围护结构、附属围护结构桩间止水旋喷桩施工。
第二章工程概况2.1设计概况天府花园站位于气象局西巷与赛马场北路交口处,沿气象局西巷呈西北〜东南走向布置。
高压旋喷桩(三管)施工方案施工工艺流程旋喷桩施工工艺流程图施工方法及工艺技术要求施工方法1、施工准备a测量放线根据设计施工图现场精确测设定位出旋喷桩的位置b场地布置施工现场应做到“三通一平”,弄清地下管线和地下障碍物的种类和位置,采取相应的技术措施。
严格按照场地规划布置搭建材料堆场及各种施工、生活、安全、保卫和消防设施。
c机械设备进场机械设备进场后经理部机电工程师审查作业机械的使用、保养记录,检查其工作状态,以确保投入作业的机械设备状态良好;安全工程师检查作业机械设备是否存在安全隐患,以上均满足要求后上报监理工程师并获得监理工程师的批准方能施工。
2、钻孔施工a钻机就位将钻机安置在现场精确测设的孔位上,使钻头对准孔位中心。
钻机安装定位要准确、水平、稳固。
为保证钻孔达到设计要求的垂直度,钻机就位后须作水平校正,使其钻杆轴线垂直对准钻孔中心位置。
钻杆垂直度<1%。
b钻孔钻孔的目的为了将注浆管插入预定的地层中。
钻孔位置与设计孔位偏差不得大于50mm。
c喷射注浆喷射注浆管插入预定深度后,由下至上同时喷射高压水及低压空气,利用高压水喷射流和气流同轴喷射冲切土体,形成较大孔隙。
另注入水泥浆液填充空隙。
注浆时随时检查浆液初凝时间、浆液流量、浆液压力、旋转提升速度、水压力、水流量及空气压力、空气流量等参数是否符合设计及规范要求,并随时做好记录。
d注浆管提升钻杆的旋转和提升必须连续不中断,拆卸钻杆继续旋喷时,其搭接长度不小于100mm。
e冲洗施工完毕后,冲洗干净注浆管等机具设备,管内机内不得残存水泥浆。
f移动机具将钻机等机具设备移至新孔位。
工艺技术要求施工前先做1~2根试验桩,以确定旋喷桩有关的施工参数。
1、钻杆就位后,须校正钻机主要立轴二个不同方向的垂直度。
使用回转钻机,须校正导向杆。
垂直度误差不得超过1%。
2、在插管时,水压不宜大于1MPa。
3、旋喷作业时,应检查注浆流量、风量、压力、旋转提升速度等。
高压水射流的压力宜大于20Mpa。
三重管高压旋喷桩12.1材料要求12.1.1 水泥宜选用PO42.5普通硅酸盐水泥或PSA32.5矿渣硅酸盐水泥。
12.1.2 搅拌浆液所用的水应符合现行行业标准《混凝土用水标准》JGJ63的规定。
12.1.3 外加剂可根据需要选用早强剂、缓凝剂、减水剂等,其用量应通过试验确定。
12.2主要机具12.2.1 高压旋喷桩钻机宜根据桩长、桩径、地层条件等合理选用,常用的旋喷桩钻机主要技术参数见表12.2.1。
表12.2.1常用高压旋喷钻机主要技术参数表参数单位钻机型号XP-20 XP-20B XP-20A XP-25 XP-30 XPG-65 XPL-50 旋喷直径mm 600-1200 600-1200 600-1200 600-1200 600-1200 600-1200 600-1200 钻孔深度m 50 50 60 40 50 180 40 主机功率kw 18.5 18.5 22 30 30 55 22 挺杆高度m 3 3 3 3 19 27 4.6 扭矩Nm 2500 2500 3600 3500 3500 5800 2000 提升力KN 21 21 60 25 60 66 30 钻孔角度°0-90 0-90 0-90 0-90 0-90 0-90 0-100尺寸工作状态mm3045*1370*30603000*1500*35503045*1370*32103000*1500*30505250*3200*192006385*3340*275302600*1800*4600运输状态mm3045*930*15003450*1500*15003160*930*14103000*1500*15006410*2250*29506385*2050*25504600*1800*1780整机质量t 1.4 1.5 1.8 1.3 8.5 8.2 2.812.2.2 浆液搅拌机容量宜为1m3~3m3;过滤网网孔宜小于喷嘴直径的1/2,且不得大于20目。

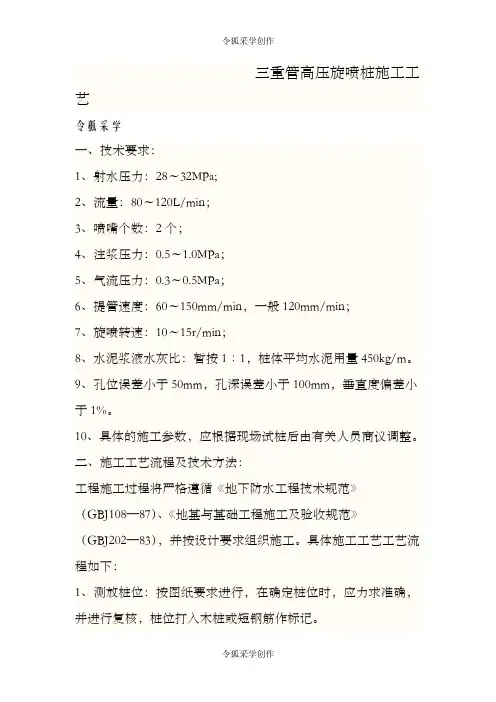

三重管高压旋喷桩施工工艺令狐采学一、技术要求:1、射水压力:28~32MPa;2、流量:80~120L/min;3、喷嘴个数:2个;4、注浆压力:0.5~1.0MPa;5、气流压力:0.3~0.5MPa;6、提管速度:60~150mm/min,一般120mm/min;7、旋喷转速:10~15r/min;8、水泥浆液水灰比:暂按1∶1,桩体平均水泥用量450kg/m。
9、孔位误差小于50mm,孔深误差小于100mm,垂直度偏差小于1%。
10、具体的施工参数,应根据现场试桩后由有关人员商议调整。
二、施工工艺流程及技术方法:工程施工过程将严格遵循《地下防水工程技术规范》(GBJ108—87)、《地基与基础工程施工及验收规范》(GBJ202—83),并按设计要求组织施工。
具体施工工艺工艺流程如下:1、测放桩位:按图纸要求进行,在确定桩位时,应力求准确,并进行复核,桩位打入木桩或短钢筋作标记。
2、钻机安装:钻机安装后必须稳固周正,安置在标定的桩位上,使钻头中心对准桩中心,桩位偏差不得超过20mm,用水平尺调整钻机水平及钻杆垂直,确保孔斜率不大于1%。
在钻进过程中,经检查发现孔斜过大,应及时调整桩机水平度及钻杆垂直度,终孔后校量钻具,孔深精度控制在±10c m以内。
3、钻孔:钻孔直径Φ110~130mm,钻进至设计深度要求。
4、桩机就位:成孔完成后将钻机移走,换用旋喷桩机。
安置桩机在已成孔桩位上,使钻头中心对准孔位中心,对位偏差不得超过30mm,确保最终桩位偏差不大于50mm,用水平尺调整桩机水平及注浆管垂直度,确保成桩重直度不大于1%。
5、地面试喷:下喷射管前,应在地面进行试喷,以检查各项技术参数是否达到设计要求。
6、浆液配制:拟用1∶1的水灰比用灰浆搅拌机拌制水泥浆液。
7、旋喷注浆:将注浆管下置至设计深度后,启动高压水射流泵、注浆泵和空压机进行旋喷作业,在桩底停浆约半分钟后按60~150mm/min的速度徐徐提升钻杆,借喷射旋转提升的协调作用,将水泥浆和原土中的粗颗粒及新的冲切体旋转成一体,固化后成桩。
高压旋喷桩施工工艺流程图1.1高压旋喷桩施工方法高压旋喷桩施工顶管接收井采用Φ800高压旋喷桩作洞口止水,桩径为Φ800mm,搭接300mm,采用强度等级为42.5的普通硅酸盐水泥,高压旋喷桩水灰比0.7~1.0,每立方米土体中的水泥掺入量不应小于450kg,加固体28天无侧限抗压强度不低于1.0Mpa。
单管法水泥浆的压应力大于20Mpa。
其主要工作原理为:是利用钻机等设备,把安装在注浆管(单管)底部侧面的特殊喷咀、置入土层预定深度后,通过在管底部侧面的一个同轴双重喷咀,同时喷射出高压浆液和空气两种介质的喷射流冲击破坏土体。
即以高压泥浆泵等高压发生装置喷射出 20~30MPa左右压力的浆液从内喷咀中高速喷出。
并用0.7MPa左右的压力把压缩空气从外喷咀中喷出。
在高压浆液流煌它外圈环绕气流的共同作用下,破坏土体的能量显著增大,当喷咀一面喷射一面旋转煌提升,最后在土中形成圆柱状固结体。
固结体的直径一般为 0.8~1.0m。
旋喷注浆机具设备由旋转喷射注浆的设备及制浆机具组成。
采用的旋喷方式不同,机具设备也不同,主要包括钻机、高压泵、泥浆泵、空气压缩机、注浆管、喷咀、流量计、输浆管、制浆机等。
本工程旋喷浆液采用PO42.5普通硅酸盐水泥,用水配制而成的浆液,称为水泥系浆液。
施工程序有准备工作、钻孔、插管、旋喷作业、冲洗等。
加固范围W11号井北侧洞口井壁外2m、宽4.4m、深度为4.4m。
高压旋喷桩施工工艺流程图1、钻机就位、钻孔根据现场放线移动钻机,使钻杆头对准孔位中心。
同时为保证钻机达到设计要求的垂直度,钻机就位后必须作水平校正,使其钻杆轴线,垂直对准钻孔中心位置,保证钻孔的垂直度不超过1%。
在校直纠偏检查中,利用垂球(高度不得低于2米)从垂直两个方向进行检查,若发现偏斜,则在机座下加垫薄木块进行调整。
钻进成孔,严格按已定桩位进行成孔,平面位置偏差不得大于50mm ,采用原土造浆护壁。
测量定位钻机就位钻进造孔高喷台车就位 下管喷射浆液喷射 旋摆提升 成桩移机至下一孔位 废浆沉淀硬化、外运终孔检浆液配制 水泥浆配制 不合格合格废浆排放 沉淀池废水排放、沉渣外运2、插管、试喷引孔钻好后,插入旋喷管,进行试喷,确定施工技术参数。

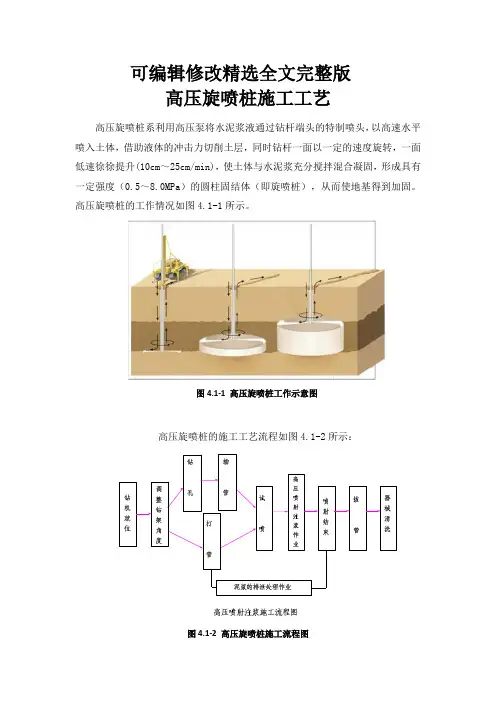

可编辑修改精选全文完整版高压旋喷桩施工工艺高压旋喷桩系利用高压泵将水泥浆液通过钻杆端头的特制喷头,以高速水平喷入土体,借助液体的冲击力切削土层,同时钻杆一面以一定的速度旋转,一面低速徐徐提升(10cm~25cm/min),使土体与水泥浆充分搅拌混合凝固,形成具有一定强度(0.5~8.0MPa)的圆柱固结体(即旋喷桩),从而使地基得到加固。
高压旋喷桩的工作情况如图4.1-1所示。
图4.1-1 高压旋喷桩工作示意图高压旋喷桩的施工工艺流程如图4.1-2所示:图4.1-2 高压旋喷桩施工流程图4.1.1 桩位测设(1)测量放线:根据设计的施工图和坐标网点测量放出施工轴线。
(2)确定孔位:在施工轴线上确定孔位,编上桩号、孔号、序号,依据基准点进行测量各孔口地面高程。
桩位应严格按照图纸设计测设,偏差不得大于50mm。
4.1.2 确定工艺参数该标段高压旋喷桩施工采用二重管法,采用P.O 42.5级普通硅酸盐水泥,水泥及粉煤灰总用量为5503kg m,水泥:粉煤灰=1:0.3。
水泥浆液的水灰比/0.8。
为保证施工质量应严格遵守试桩要求,在展开大批量制桩前进行试桩,以校验施工工艺参数是否合理,现根据试桩用工艺提出高压旋喷桩工艺参数如表4.1-1所示:表4.1-1 高压旋喷桩工艺参数经试桩验证高压旋喷桩工艺参数切实可行,试桩质量高,则按照表 4.1-1中的各项控制参数进行高压旋喷桩的后续施工。
4.1.3 钻机钻孔(1)钻机就位。
钻机主钻杆对准孔位,用水平尺测量机体水平、立轴垂直,钻机要垫平稳牢固。
(2)钻孔口径应大于喷射管外径20~50mm,以保证喷射时正常返浆、冒浆。
(3)施工场地勘察资料不详时,每间隔20m布置一先导孔,查看终孔时地层变化。
(4)造孔每钻进1m用水平尺测量机身水平和立轴垂直1次,以保证钻孔垂直。
(5)钻进过程中随时注意地层变化,对孔深、塌孔、漏浆等情况,要详细记录。
(6)钻孔终孔深度应大于开喷深度0.5~1.0m ,以满足少量岩粉沉淀和喷嘴前端距离。

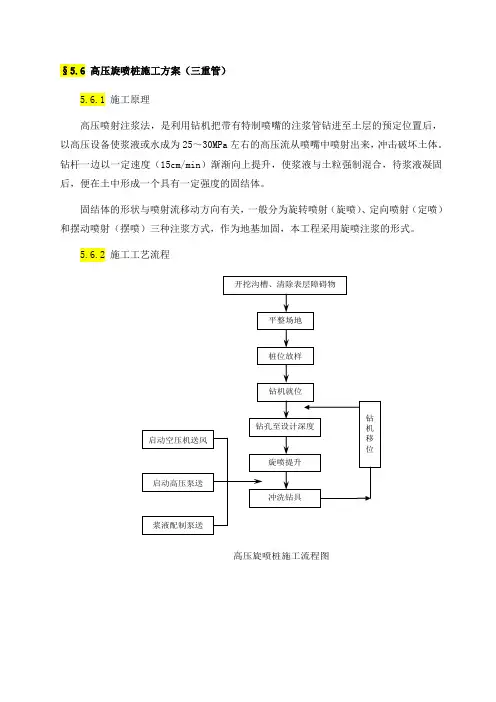

§5.6 高压旋喷桩施工方案(三重管)5.6.1 施工原理高压喷射注浆法,是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后,以高压设备使浆液或水成为25~30MPa左右的高压流从喷嘴中喷射出来,冲击破坏土体。
钻杆一边以一定速度(15cm/min)渐渐向上提升,使浆液与土粒强制混合,待浆液凝固后,便在土中形成一个具有一定强度的固结体。
固结体的形状与喷射流移动方向有关,一般分为旋转喷射(旋喷)、定向喷射(定喷)和摆动喷射(摆喷)三种注浆方式,作为地基加固,本工程采用旋喷注浆的形式。
5.6.2 施工工艺流程高压旋喷桩施工流程图水箱搅拌机水泥仓三重管旋喷注浆示意图5.6.3 资源配置 1、材料选择与准备旋喷注浆是靠高压液流的冲击力破坏土层并与土体混合成新的固体,根据喷射工艺要求,浆液应具备以下特性:注浆液具有良好的可喷性;有足够的稳定性;浆液中气体应少;能调解浆液的胶凝时间;优良好的力学性能;无毒、无臭、;结实率高。
水灰比一般采用1:1~1.5:1的水泥浆液。
在喷浆之前按施工要求准备好足够的合格的水泥浆液。
2、劳动力计划劳动力具体分工如下表,表中为每班组人员配置,工地施工采用2班制在施工中应各司其职,认真负责,相互协作,相互监督。
钻孔人员必须作好现场钻孔记录,取得第一手地质资料,以便注浆人员根据地质资料及时调整注浆参数。
注浆记录人员必须把当班的记录及时整理。
司泵人员应随时注意注浆压力变化,值班技术员及时记录并根据地质情况调整注浆压力及施工工艺参数。
3、主要机械设备旋喷桩施工采用XY-150地质钻机引孔,XP-30B型旋喷机作业。
主要施工机械设备如下表所示。
1、压力参数的确定一般情况下采用加大泵压力来增加其流量及流速,进而增大喷射力。
根据以往经验,本工程压力选择为:0~3米时,采用25Mpa,3米以下时采用23 Mpa。
2、旋转提升参数的确定旋转、提升的速度与喷流半径有关,而有效半径与喷嘴的几何尺寸和喷射角度有相互联系,并直接影响喷流的特性。
三重管高压旋喷桩施工工艺高压旋喷桩施工工艺一、工程概况三重管高压旋喷桩就是利用XP-30三重管高压旋喷桩机钻孔至设计处理的深度后,用高压泥浆泵,通过安装在钻杆(喷杆)杆端置于孔底的特殊喷嘴,向周围土体高压喷射固化浆液(一般使用水泥浆液),同时钻杆(喷杆)以一定的速度边旋转边提升,高压射流使一定范围内的土体结构破坏,并强制与固化浆液混合,凝固后便在土体中形成具有一定性能和形状的固结体。
三重管高压旋喷桩主要用于加固地基,提高地基的抗剪强度,改善地基土的变形性能,使其在上部结构荷载作用下,不至破坏或产生过大的变形,地基防渗,改善地基土的水力条件及边坡稳定等工程。
二、工艺流程高压旋喷桩施工流程图1、施工准备清理施工现场的地下、地面障碍物,场地平整度基本要求±100mm,对地下障碍物尽量清除,以免影响施工效率,场地平整标高应比设计确定的桩头标高再高出不少于1000mm。
依据施工总平面图、设计图纸编制施工方案,确定施工工艺,安排好打桩施工流水。
2、参数确定设计要求采用三重管高压旋喷桩,设计桩径800Mm,桩中心距600mm,水泥采用32.5级普通硅酸盐水泥,施工主要技术参数如下:①空气压力0.7Mpa;②高压清水压力25Mpa;③水泥浆压力3.0Mpa;④水灰比0.8;⑤提升速度10cm/min。
施工时根据设计要求,结合地层情况,会同设计、监理一起根据试桩情况选择合适的施工参数,确保成桩质量达到设计要求。
3、操作要点(1)测量定位图2 三重管旋喷注浆示意图搅拌机水箱水泥仓由公司专业测量员承担测量定位工作,使用全站仪和水准仪,钢卷尺定位,桩位用钢筋标出,施工定位时要重新复测桩位,保证桩位误差不大于50mm。
(2)钻机就位钻机就位机座应平整、稳固,立轴与孔位对正,确保成孔质量、成孔深度。
(3)施工前准备:检查高压设备和管路系统,其压力和流量必须满足设计要求,注浆管及喷嘴内不得有任何杂物,注浆接头密封完好。
高压旋喷桩施工工艺一、工程概况三重管高压旋喷桩就是利用XP-30三重管高压旋喷桩机钻孔至设计处理的深度后,用高压泥浆泵,通过安装在钻杆(喷杆)杆端置于孔底的特殊喷嘴,向周围土体高压喷射固化浆液(一般使用水泥浆液),同时钻杆(喷杆)以一定的速度边旋转边提升,高压射流使一定范围内的土体结构破坏,并强制与固化浆液混合,凝固后便在土体中形成具有一定性能和形状的固结体。
三重管高压旋喷桩主要用于加固地基,提高地基的抗剪强度,改善地基土的变形性能,使其在上部结构荷载作用下,不至破坏或产生过大的变形,地基防渗,改善地基土的水力条件及边坡稳定等工程。
二、工艺流程高压旋喷桩施工流程图1、施工准备清理施工现场的地下、地面障碍物,场地平整度基本要求±100mm ,对地下障碍物尽量清除,以免影响施工效率,场地平整标高应比设计确定的桩头标高再高出不少于1000mm 。
依据施工总平面图、设计图纸编制施工方案,确定施工工艺,安排好打桩施工流水。
2、参数确定设计要求采用三重管高压旋喷桩,设计桩径800Mm ,桩中心距600mm ,水泥采用32.5级普通硅酸盐水泥,施工主要技术参数如下:①空气压力0.7Mpa ;②高压清水压力25Mpa ;③水泥浆压力3.0Mpa ;④水灰比0.8;⑤提升速度10cm/min 。
施工时根据设计要求,结合地层情况,会同设计、监理一起根据试桩情况选择合适的施工参数,确保成桩质量达到设计要求。
3、操作要点(1)测量定位由公司专业测量员承担测量定位工作,使用全站仪和水准仪,钢卷尺定位,桩位用钢筋标出,施工定位时要重新复测桩位,保证桩位误差不大于50mm 。
(2)钻机就位水箱 搅拌机 水泥仓 图2 三重管旋喷注浆示意图钻机就位机座应平整、稳固,立轴与孔位对正,确保成孔质量、成孔深度。
(3)施工前准备:检查高压设备和管路系统,其压力和流量必须满足设计要求,注浆管及喷嘴内不得有任何杂物,注浆接头密封完好。

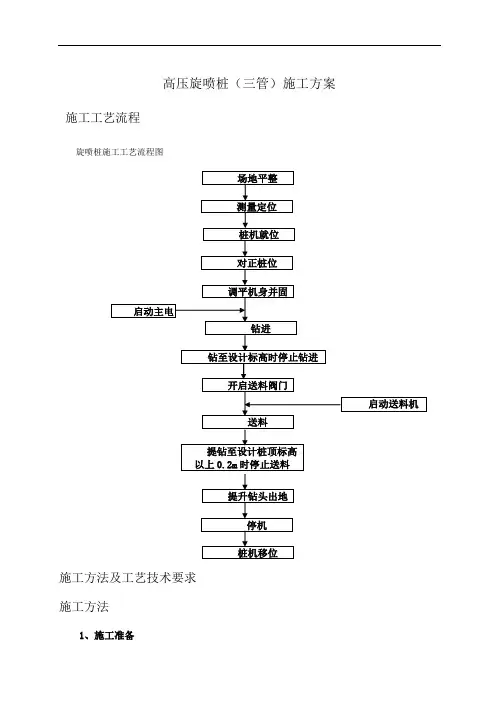

高压旋喷桩三管施工方案Newly compiled on November 23, 2020高压旋喷桩(三管)施工方案施工工艺流程旋喷桩施工工艺流程图施工方法及工艺技术要求施工方法1、施工准备a测量放线根据设计施工图现场精确测设定位出旋喷桩的位置b场地布置施工现场应做到“三通一平”,弄清地下管线和地下障碍物的种类和位置,采取相应的技术措施。
严格按照场地规划布置搭建材料堆场及各种施工、生活、安全、保卫和消防设施。
c机械设备进场机械设备进场后经理部机电工程师审查作业机械的使用、保养记录,检查其工作状态,以确保投入作业的机械设备状态良好;安全工程师检查作业机械设备是否存在安全隐患,以上均满足要求后上报监理工程师并获得监理工程师的批准方能施工。
2、钻孔施工a钻机就位将钻机安置在现场精确测设的孔位上,使钻头对准孔位中心。
钻机安装定位要准确、水平、稳固。
为保证钻孔达到设计要求的垂直度,钻机就位后须作水平校正,使其钻杆轴线垂直对准钻孔中心位置。
钻杆垂直度<1%。
b钻孔钻孔的目的为了将注浆管插入预定的地层中。
钻孔位置与设计孔位偏差不得大于50mm。
c喷射注浆喷射注浆管插入预定深度后,由下至上同时喷射高压水及低压空气,利用高压水喷射流和气流同轴喷射冲切土体,形成较大孔隙。
另注入水泥浆液填充空隙。
注浆时随时检查浆液初凝时间、浆液流量、浆液压力、旋转提升速度、水压力、水流量及空气压力、空气流量等参数是否符合设计及规范要求,并随时做好记录。
d注浆管提升钻杆的旋转和提升必须连续不中断,拆卸钻杆继续旋喷时,其搭接长度不小于100mm。
e冲洗施工完毕后,冲洗干净注浆管等机具设备,管内机内不得残存水泥浆。
f移动机具将钻机等机具设备移至新孔位。
工艺技术要求施工前先做1~2根试验桩,以确定旋喷桩有关的施工参数。
1、钻杆就位后,须校正钻机主要立轴二个不同方向的垂直度。
使用回转钻机,须校正导向杆。
垂直度误差不得超过1%。
2、在插管时,水压不宜大于1MPa。
