路由器的设置方法(图解)

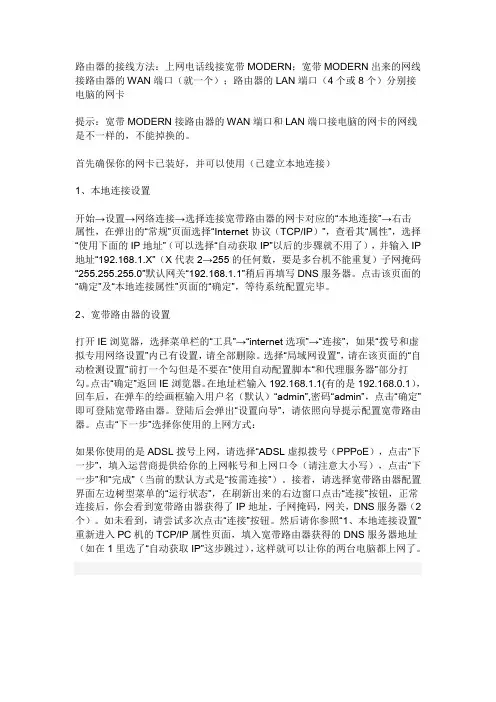

路由器的接线方法：上网电话线接宽带MODERN；宽带MODERN出来的网线接路由器的WAN端口（就一个）；路由器的LAN端口（4个或8个）分别接电脑的网卡提示：宽带MODERN接路由器的WAN端口和LAN端口接电脑的网卡的网线是不一样的，不能掉换的。

首先确保你的网卡已装好，并可以使用（已建立本地连接）1、本地连接设置开始→设置→网络连接→选择连接宽带路由器的网卡对应的“本地连接”→右击属性，在弹出的“常规”页面选择“Internet协议（TCP/IP）”，查看其“属性”，选择“使用下面的IP地址”（可以选择“自动获取IP”以后的步骤就不用了），并输入IP 地址“192.168.1.X”（X代表2→255的任何数，要是多台机不能重复）子网掩码“255.255.255.0”默认网关“192.168.1.1”稍后再填写DNS服务器。

点击该页面的“确定”及“本地连接属性”页面的“确定”，等待系统配置完毕。

2、宽带路由器的设置打开IE浏览器，选择菜单栏的“工具”→“internet选项”→“连接”，如果“拨号和虚拟专用网络设置”内已有设置，请全部删除。

选择“局域网设置”，请在该页面的“自动检测设置”前打一个勾但是不要在“使用自动配置脚本“和代理服务器”部分打勾。

点击“确定”返回IE浏览器。

在地址栏输入192.168.1.1(有的是192.168.0.1），回车后，在弹车的绘画框输入用户名（默认）“admin”,密码“admin”，点击“确定”即可登陆宽带路由器。

登陆后会弹出“设置向导”，请依照向导提示配置宽带路由器。

点击“下一步”选择你使用的上网方式：如果你使用的是ADSL拨号上网，请选择“ADSL虚拟拨号（PPPoE），点击“下一步”，填入运营商提供给你的上网帐号和上网口令（请注意大小写），点击“下一步”和“完成”（当前的默认方式是“按需连接”）。

接着，请选择宽带路由器配置界面左边树型菜单的“运行状态”，在刷新出来的右边窗口点击“连接”按钮，正常连接后，你会看到宽带路由器获得了IP地址，子网掩码，网关，DNS服务器（2个）。

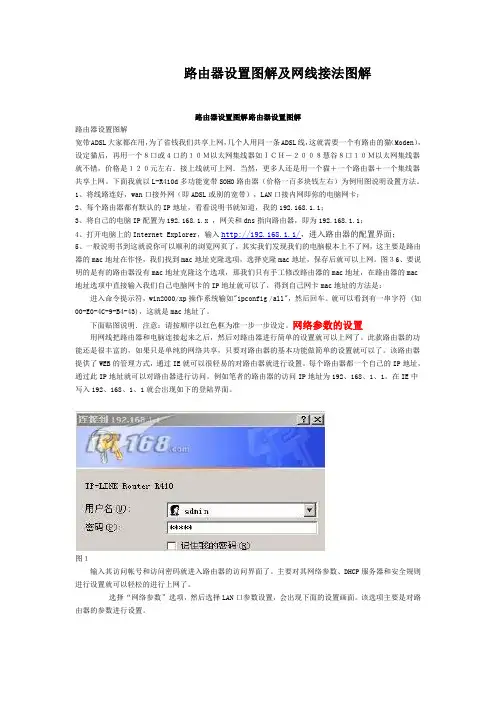

路由器设置图解及网线接法图解路由器设置图解路由器设置图解路由器设置图解宽带ADSL大家都在用，为了省钱我们共享上网，几个人用同一条ADSL线，这就需要一个有路由的猫（Moden），设定猫后，再用一个８口或４口的１０Ｍ以太网集线器如ＩＣＨ－２００８慧谷８口１０Ｍ以太网集线器就不错，价格是１２０元左右．接上线就可上网．当然，更多人还是用一个猫＋一个路由器＋一个集线器共享上网。

下面我就以L-R410d多功能宽带SOHO路由器（价格一百多块钱左右）为例用图说明设置方法。

1、将线路连好，wan口接外网（即ADSL或别的宽带），LAN口接内网即你的电脑网卡；2、每个路由器都有默认的IP地址，看看说明书就知道，我的192.168.1.1；3、将自己的电脑IP配置为192.168.1.x ，网关和dns指向路由器，即为192.168.1.1；4、打开电脑上的Internet Explorer，输入http://192.168.1.1/，进入路由器的配置界面；5、一般说明书到这就说你可以顺利的浏览网页了，其实我们发现我们的电脑根本上不了网，这主要是路由器的mac地址在作怪，我们找到mac地址克隆选项，选择克隆mac地址，保存后就可以上网。

图３6、要说明的是有的路由器没有mac地址克隆这个选项，那我们只有手工修改路由器的mac地址，在路由器的mac 地址选项中直接输入我们自己电脑网卡的IP地址就可以了，得到自己网卡mac地址的方法是：进入命令提示符，win2000/xp操作系统输如"ipconfig /all"，然后回车。

就可以看到有一串字符 (如00-E0-4C-9-B4-43)，这就是mac地址了。

下面贴图说明．注意：请按顺序以红色框为准一步一步设定。

网络参数的设置用网线把路由器和电脑连接起来之后，然后对路由器进行简单的设置就可以上网了。

此款路由器的功能还是很丰富的，如果只是单纯的网络共享，只要对路由器的基本功能做简单的设置就可以了。

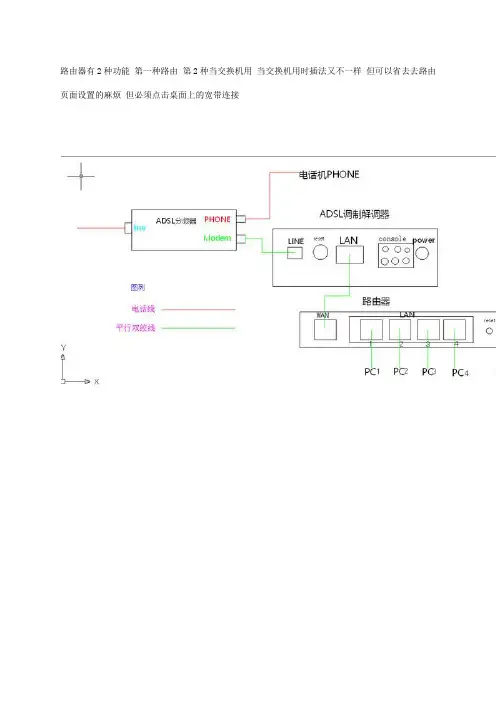

路由器有2种功能第一种路由第2种当交换机用当交换机用时插法又不一样但可以省去去路由页面设置的麻烦但必须点击桌面上的宽带连接
这里本人就来说说如何去路由页面设置以FAST为例基本上和TP-LINK 水星一样
打开你的网页输入192.168.1.1 如果牌子是腾达就输入192.168.0.1
会跳出个对话框
账号密码默认都是admin还有特别的是guest 点击
点下一步
选ADSL 点下一步
输入账号密码
点下一步
最后保存就行
如账号密码输入不进点击恢复出厂设置
无线功能设置
在上面图中的频段不要改掉笔记本上无线网卡802.11A/B/N只支持频段1.6.11改成其他你的笔记
本就搜索不到了
加密方式选WAP2 选WAP会被卡皇破解掉的本人是亲自试过的密码至少8位数
自己的第1个精华帖红的三级
无线测试信号不错。

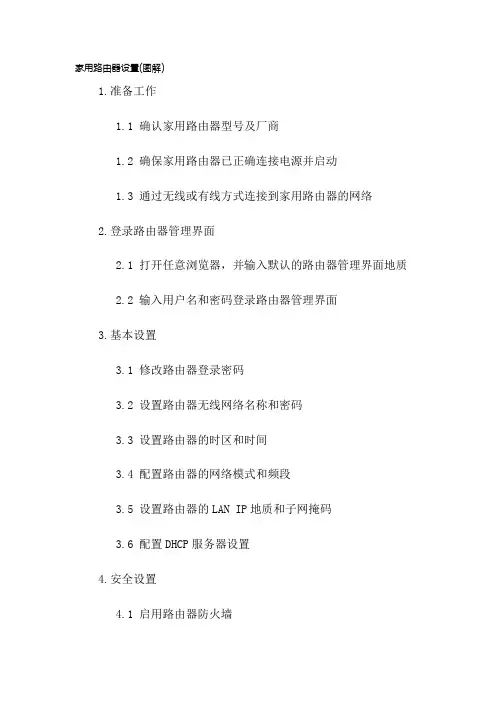

家用路由器设置(图解)1.准备工作1.1 确认家用路由器型号及厂商1.2 确保家用路由器已正确连接电源并启动1.3 通过无线或有线方式连接到家用路由器的网络2.登录路由器管理界面2.1 打开任意浏览器，并输入默认的路由器管理界面地质2.2 输入用户名和密码登录路由器管理界面3.基本设置3.1 修改路由器登录密码3.2 设置路由器无线网络名称和密码3.3 设置路由器的时区和时间3.4 配置路由器的网络模式和频段3.5 设置路由器的LAN IP地质和子网掩码3.6 配置DHCP服务器设置4.安全设置4.1 启用路由器防火墙4.2 设置路由器的访问控制列表（ACL）4.3 配置路由器的端口转发和触发设置4.4 开启路由器的MAC地质过滤5.网络扩展5.1 配置路由器的无线扩展功能5.2 设置路由器的网桥模式5.3 配置路由器的VPN服务器5.4 启用路由器的QoS(网络质量控制)功能6.高级设置6.1 配置路由器的DMZ(区域宽带连接)功能 6.2 设置路由器的静态路由6.3 配置路由器的动态DNS功能6.4 设置路由器的远程管理7.更新固件7.1 检查路由器固件的最新版本7.2 最新的固件文件7.3 在路由器管理界面中升级固件附件：无法律名词及注释：- 路由器：一种用于将 Internet 服务提供商提供的带宽分发给多台设备的网络设备。

- 管理界面：路由器提供的用于配置和管理路由器功能的用户界面。

- 无线网络：使用无线电波技术将设备连接到网络的方式。

- 有线网络：使用电缆或网线将设备连接到网络的方式。

- DHCP：动态主机配置协议，用于自动分配 IP 地质和其他网络配置信息。

- 防火墙：用于保护网络免受未经授权访问和恶意攻击的安全设备。

- 访问控制列表（ACL）：用于限制特定设备的网络访问权限的配置列表。

- 端口转发和触发：允许将外部请求发送到特定设备或端口的网络配置设置。

- MAC地质过滤：使用设备的硬件地质来限制或允许网络访问。

路由器设置图解路由器设置图解
⒈概述
⑴路由器的作用
⑵路由器的基本原理
⑶路由器的常见功能
⒉路由器的选购
⑴路由器的种类
⑵路由器的技术规格
⑶路由器的性能指标
⑷路由器的价格范围
⒊路由器的安装
⑴准备工作
⑵路由器的连接方式
⑶路由器的电源接入
⑷路由器的网络连接设置
⒋路由器的管理界面
⑴登录路由器的管理界面
⑵界面布局及功能介绍
⑶路由器的基本设置
⑷路由器的高级设置
⑸路由器的安全设置
⒌路由器的无线功能配置
⑴网络名称和密码设置
⑵无线信道设置
⑶信号强度和范围调整
⑷无线访问控制设置
⒍路由器的端口转发与映射
⑴什么是端口转发与映射
⑵设置端口转发规则
⑶设置端口映射规则
⑷防火墙设置
⒎路由器的网络共享
⑴文件和打印机共享
⑵多设备同时在线设置
⑶家庭网络管理设置
⒏路由器的固件更新与备份
⑴检查新固件的可用性
⑵固件更新的步骤
⑶备份当前的路由器设置
⒐路由器故障排除
⑴无法连接到路由器
⑵无线信号质量差
⑶网络速度慢
⑷其他常见故障
⒑本文档涉及附件
附录1：路由器连接示意图
附录2：路由器管理界面截图
1⒈本文所涉及的法律名词及注释
⒈路由器：网络设备，用于将数据包转发到目的地的设备。

⒉无线功能配置：对路由器的无线网络进行设置和管理的过程。

⒊端口转发与映射：将路由器的外部端口映射到内部网络设备的过程。

⒋固件更新与备份：更新路由器固件以获得新功能或修复漏洞，并备份当前设置以便恢复。

TP- LINK路由器(有线、无线)通用设置图解目录TP-LINK路由器(有线、无线)设置详解（修订版） (1)1. 进入路由器设定 (2)（有些其他品牌路由器用户名、密码不一样，但在机壳下面或说明书里有） (2)1-10 为家用路由器一般设定................................................................................................................. 1-711. 单位用户静态IP设定 (7)12. 有线电脑IP指定地址设定 (8)13. 无线电脑IP指定地址设定 (11)14. 路由器恢复出厂设置 (14)15. 如果路由器不自动拨号，克隆MAC就OK (15)16. 网络中同时有两台路由器的两种设定方法（经过实践验证可行） (16)17. 网络中同时有三台或三台以上路由器有两种设定方法（经过实践验证可行） (18)18. 共享打印机 (21)19. 打开/关闭隐藏文件 (22)20. 两台计算机共享文件夹 (23)21 迷你路由器TL-WR700N 设定 (24)22. 如果路由器用一段时间自动断线，一般是设置问题-------------------------------24所有TP—LINK路由器设置方法基本通用1. 进入路由器设定-------按说明接好线路后在电脑浏览器地址栏输入“192.168.1.1”，之后直接敲回车键2.弹出下图用户名密码菜单---------输入用户名：admin --------密码：admin（有些其他品牌路由器用户名、密码不一样，但在机壳下面或说明书里有）3．点确定------弹出下图菜单------点左侧设置向导-------点中间下一步4.弹出如下菜单------如果是家里装的宽带就选PPPOE(ADSL虚拟拨号)-----点下一步------输入上网账号和上网口令（也就是电信或网通公司给的宽带账号和密码）-------点下一步-----设置无线设置5、选无线状态开启------在SSID中输入无线用户账号（最好是你的名字的拼音字母加数字，但不要拼全，总之你要能从众多用户名中一下直观认出是你的无线帐户。

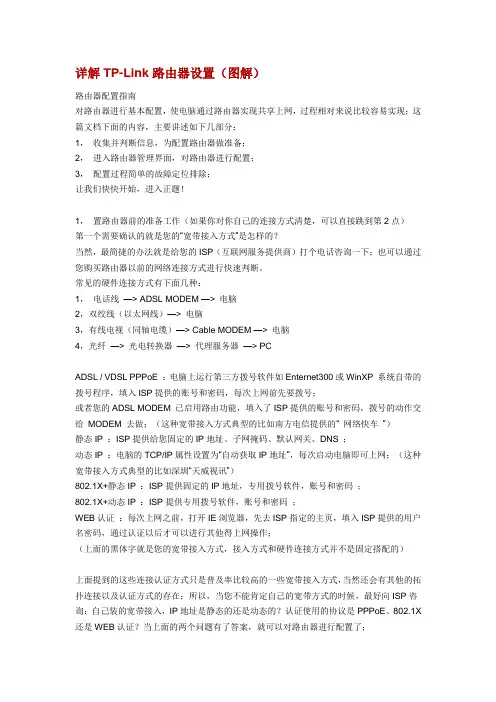

详解TP-Link路由器设置（图解）路由器配置指南对路由器进行基本配置，使电脑通过路由器实现共享上网，过程相对来说比较容易实现；这篇文档下面的内容，主要讲述如下几部分：1，收集并判断信息，为配置路由器做准备；2，进入路由器管理界面，对路由器进行配置；3，配置过程简单的故障定位排除；让我们快快开始，进入正题！1，置路由器前的准备工作（如果你对你自己的连接方式清楚，可以直接跳到第2点）第一个需要确认的就是您的―宽带接入方式‖是怎样的？当然，最简捷的办法就是给您的ISP（互联网服务提供商）打个电话咨询一下；也可以通过您购买路由器以前的网络连接方式进行快速判断。

常见的硬件连接方式有下面几种：1，电话线—> ADSL MODEM —> 电脑2，双绞线（以太网线）—> 电脑3，有线电视（同轴电缆）—> Cable MODEM —> 电脑4，光纤—> 光电转换器—> 代理服务器—> PCADSL / VDSL PPPoE ：电脑上运行第三方拨号软件如Enternet300或WinXP 系统自带的拨号程序，填入ISP提供的账号和密码，每次上网前先要拨号；或者您的ADSL MODEM 已启用路由功能，填入了ISP提供的账号和密码，拨号的动作交给MODEM 去做；（这种宽带接入方式典型的比如南方电信提供的― 网络快车‖）静态IP ：ISP提供给您固定的IP地址、子网掩码、默认网关、DNS ；动态IP ：电脑的TCP/IP属性设置为―自动获取IP地址‖，每次启动电脑即可上网；（这种宽带接入方式典型的比如深圳―天威视讯‖）802.1X+静态IP ：ISP提供固定的IP地址，专用拨号软件，账号和密码；802.1X+动态IP ：ISP提供专用拨号软件，账号和密码；WEB认证：每次上网之前，打开IE浏览器，先去ISP指定的主页，填入ISP提供的用户名密码，通过认证以后才可以进行其他得上网操作；（上面的黑体字就是您的宽带接入方式，接入方式和硬件连接方式并不是固定搭配的）上面提到的这些连接认证方式只是普及率比较高的一些宽带接入方式，当然还会有其他的拓扑连接以及认证方式的存在；所以，当您不能肯定自己的宽带方式的时候，最好向ISP咨询：自己装的宽带接入，IP地址是静态的还是动态的？认证使用的协议是PPPoE、802.1X 还是WEB认证？当上面的两个问题有了答案，就可以对路由器进行配置了；2，怎样进入路由器管理界面？先参照《用户手册》上面的图示，将ADSL MODEM、路由器、电脑连结起来；TL-R4XX系列路由器的管理地址出厂默认：IP地址：192. 168. 1. 1 ，子网掩码：255. 255. 255. 0 （TL-R400 和TL-R400+ 两款的管理地址默认为：192. 168. 123. 254 ，子网掩码：255. 255. 255. 0）用网线将路由器LAN口和电脑网卡连接好，因为路由器上的以太网口具有极性自动翻转功能，所以无论您的网线采用直连线或交叉线都可以，需要保证的是网线水晶头的制作牢靠稳固，水晶头铜片没有生锈等。

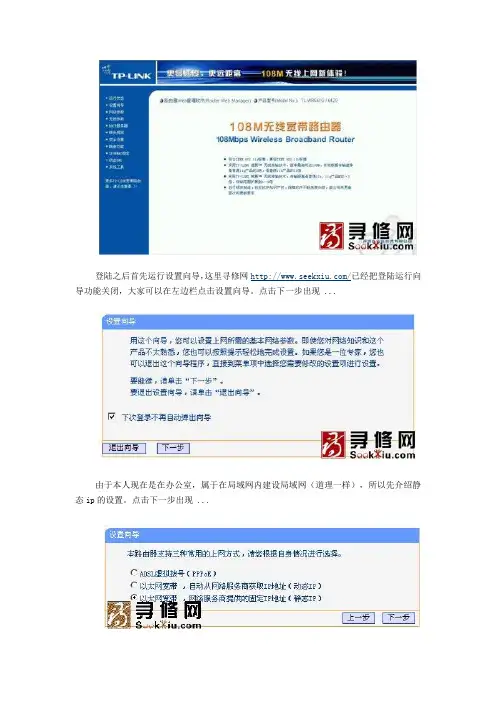

登陆之后首先运行设置向导，这里寻修网/已经把登陆运行向导功能关闭，大家可以在左边栏点击设置向导。

点击下一步出现 ...由于本人现在是在办公室，属于在局域网内建设局域网（道理一样），所以先介绍静态ip的设置。

点击下一步出现 ...大家现在可以设置你的外网IP等信息，这个仅供有固定ip用户使用如果大家在上面选择的是pppoe设置（宽带拨号），则会弹出如上图的窗口，把你的帐号和pw输入点击下一步即可经过以上的设置之后，在前两个步骤点击下一步（如果选择的是动态ip则直接跳转到这里）都会跳转到如上图的窗 ...在模式这里可以选择带宽设置有11m、54m和108m共四个选项，只有11m和54m可以选择频段，共有1－13个频段供选择 ...完成后会出现如上图的所示，点击完成。

现在进入了网络参数设置的LAN口设置即你想组建的局域网网段，IP地址即你将要使用的网关IP地址设置好后，子网掩码有255.255.255.0和255.255.0.0可以选择.如果选择了255.255.255.0的话，最多可以使用 ...呵呵，这个wan口设置就是刚才咱们使用设置向导设置好的广域网（相对本局域网）信息大家应该看到了上图wan口连接类型有7个可供选择，根据自己的需要选择即可mac地址克隆就不需要详细介绍了吧，主要是外接设备需要绑定mac的时候，才需要更改为已允许的这个图片是无线参数的基本设置，这里主要说明的是安全设置，当然你要开启了才可以～～HOHO在这里可以添加允许或禁止的mac地址访问本局域网络，一般的家庭用的话，主机不多，建议启用允许列表即可，记 ...无线网络mac地址过滤设置，可以设置允许连接的网卡MAC，防止别人蹭网哦，很多朋友在寻修网/提问无线网络可以连接上，但是不能上网，就是因为无线路由器上设置了这一项。

本页显示的是连接到本无线网络的所有电脑的基本信息，用户可以在这里查看是否有别人的电脑挂在你的无线路由器上，有的话，可以试试改变设置，保护你的无线网络带宽。

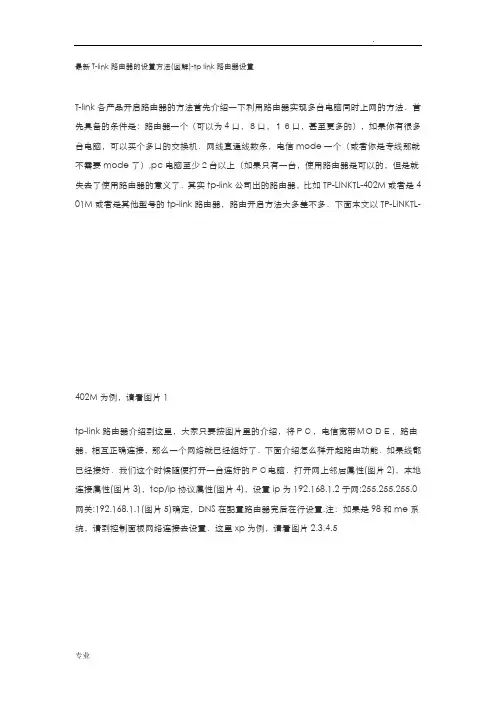

最新T-link路由器的设置方法(图解)-tp link路由器设置T-link各产品开启路由器的方法首先介绍一下利用路由器实现多台电脑同时上网的方法．首先具备的条件是：路由器一个（可以为４口，８口，１６口，甚至更多的），如果你有很多台电脑，可以买个多口的交换机．网线直通线数条，电信mode一个（或者你是专线那就不需要mode了）,pc电脑至少２台以上（如果只有一台，使用路由器是可以的，但是就失去了使用路由器的意义了．其实tp-link公司出的路由器，比如TP-LINKTL-402M或者是4 01M或者是其他型号的tp-link路由器，路由开启方法大多差不多．下面本文以TP-LINKTL-402M为例，请看图片1tp-link路由器介绍到这里，大家只要按图片里的介绍，将ＰＣ，电信宽带ＭＯＤＥ，路由器，相互正确连接，那么一个网络就已经组好了．下面介绍怎么样开起路由功能．如果线都已经接好．我们这个时候随便打开一台连好的ＰＣ电脑．打开网上邻居属性(图片2)，本地连接属性(图片3)，tcp/ip协议属性(图片4)，设置ip为192.168.1.2子网:255.255.255.0网关:192.168.1.1(图片5)确定，DNS在配置路由器完后在行设置.注：如果是98和me系统，请到控制面板网络连接去设置．这里xp为例，请看图片2.3.4.5对了,这里提醒一下大家,ip设置网段,可以设置在192.168.1.2-192.168.1.254之间都可以,不要将同一IP设置为多台电脑,这样就会引起IP冲突了.切记.好了当设置到这里.我就可以打开桌面的InternetExplorer,输入192.168.1.1回车,请看图片6这里提示输入用户名和密码,默认的用户名和密码都是admin,在路由器说明书上也有写着.输入后按回车，即可进入路由器配置界面.注:tplink的路由器默认IP基本都是192.168.1.1密码基本都是admin首次进入路由器界面,请看图片7这里我们选择设置向导.请看图片8 然后下一步,请看图片9在点下一步,看到图片11,按完成即可设置好路由.然后在设置在点网络参数,WAN口设置,请看图片12好了到了,这里路由器里的配置一切都设置好了,现在我们只有重起路由器就OK了.点系统工具,重起路由器,几秒钟后就好了，请看图片13这个时候我们关掉配置的网页窗口,接上其他的电脑就可以上网了.注:因为本路由器的DHC P服务是自动开起的,所以你只要接上PC电脑,路由器就会分配IP,等给电脑,所以其他的电脑基本无须设置,直接用网线连接路由器或者交换机就可以上网了.当然也可以手动设置IP:IP 设置范围:192.168.1.2-192.168.1.254子网:255.255.255.0网关:192.168.1.1DNS:可以设置当地电信提供的DNS,分首选DNS和备用DNS如果不清楚当地的DNS地址,也可以将首选的DNS设置为192.168.1.1也就是网关了,备用的无须填写.好,现在继续上面的我们需要将这台PC的DNS地址给设置上,方法就不多说了，打开网上邻居属性本地连接属性TCP/IP 协议属性,请看图片14为当地电信DNS地址.图片15,DNS为网关地址注:上面图片14设置的是当地电信DNS地址,朋友们需要根据自己当地电信DNS地址去设置好了就介绍到这里。

tp link路由器设置方法最详细的路由器设置图解TP-Link路由器设置方法：最详细的路由器设置图解在本文中，将详细介绍如何设置TP-Link路由器。

通过图解和步骤说明，您将能够轻松设置您的路由器并享受高速网络连接。

1. 准备工作在开始设置之前，请确保您已经购买了适合您需求的TP-Link路由器，并且将其正确连接到您的宽带调制解调器或者是光猫上。

2. 连接路由器将您的电脑或者笔记本电脑通过以太网线连接到路由器的LAN端口上。

插入另一端的电缆到您的电脑或者笔记本电脑的以太网端口上。

3. 打开浏览器打开您喜欢使用的浏览器，如Chrome、Firefox或者Safari等。

4. 登录路由器在浏览器的地址栏中键入默认的TP-Link路由器管理IP地址，通常为192.168.0.1。

按下回车键。

您将被引导到TP-Link路由器的登录页面。

5. 输入用户名和密码在登录页面中输入您的用户名和密码。

如果您是第一次登录路由器，可以在路由器的包装盒或者说明书中找到默认的用户名和密码。

6. 设置无线网络名称（SSID）成功登录后，您将进入路由器的设置界面。

在无线设置选项中，找到“SSID名称”或者“无线网络名称”的字段。

在这里输入您想要设置的无线网络名称。

确保选择一个易于记住的名称，方便您的设备连接。

7. 设置无线网络密码在无线设置选项中，找到“无线密码”或者“安全密码”的字段。

在这里输入您想要设置的密码作为无线网络的访问密码。

建议使用包含字母、数字和符号的复杂密码以增加安全性。

8. 选择加密类型在无线设置选项中，找到“加密类型”或者“安全设置”的字段。

选择WPA2-PSK（推荐）作为无线网络的加密类型。

这是一种安全性较高的加密类型，确保您的网络数据被加密传输。

9. 应用设置完成上述设置后，记得点击“应用”或者“保存”按钮，使设置生效。

10. 重新连接网络在设置完成后，您可以断开路由器和电脑之间的以太网连接。

然后，在您的设备上搜索并连接到您刚才设置好的无线网络。

TP-Link路由器设置之路由器的设置：首次进入路由器界面,请看图片7图7 进入路由器界面这里我们选择设置向导.请看图片8图8 选择设置向导然后下一步,请看图片9图9 下一步这里选择adsl虚拟拨号,我们大多都是选择它的，其他的静态那是专线用户选择的，我们这里不做详细介绍,知道宽带用户,铁通,网通等虚拟拨号用户,选择它就行了,然后下一步请看图片10图10 下一步再点下一步,看到图片11,按完成即可设置好路由.图11 下一步然后在设置在点网络参数,WAN口设置,请看图片12图12 网络参数好了到了,这里路由器里的配置一切都设置好了,现在我们只有重起路由器就OK了.点系统工具,重起路由器,几秒钟后就好了，请看图片13图13 重起路由器这个时候我们关掉配置的网页窗口,接上其他的电脑就可以上网了.注:因为本路由器的DHCP服务是自动开起的,所以你只要接上PC电脑,路由器就会分配IP,等给电脑,所以其他的电脑基本无须设置,直接用网线连接路由器或者交换机就可以上网了.TP-Link路由器设置之细节：当然也可以手动设置IP:◆IP设置范围:192.168.1.2-192.168.1.254◆子网:255.255.255.0◆网关:192.168.1.1◆DNS:可以设置当地电信提供的DNS,分首选DNS和备用DNS如果不清楚当地的DNS地址,也可以将首选的DNS设置为192.168.1.1 也就是网关了,备用的无须填写.好,现在继续上面的我们需要将这台PC的 DNS地址给设置上,方法就不多说了，打开网上邻居属性本地连接属性 TCP/IP协议属性,请看图片14为当地电信DNS地址.图片15,DNS为网关地址图14 当地电信DNS地址图15 DNS为网关地址注:上面图片14设置的是当地电信DNS地址,朋友们需要根据自己当地电信DNS地址去设置。

路由器设置图解的全部内容就向你介绍到这里，希望对你了解和掌握路由器设置有所帮助。

TP-Link无线路由器设置图解教程TP-Link无线路由器设置图解教程章节一、准备工作1、路由器选择：介绍不同型号的TP-Link无线路由器，根据需求选择合适的型号。

2、网络连接：确保已经接入可用的宽带网络。

章节二、连接路由器1、连接电源：将路由器插入电源插座并打开电源。

2、连接电脑：使用网线将计算机与路由器的LAN口相连。

章节三、访问路由器设置页面1、打开浏览器：使用任意浏览器，如Chrome或Firefox，打开浏览器窗口。

2、输入IP地质：在浏览器地质栏中输入默认的TP-Link路由器IP地质，如192.168：0.1：3、输入用户名和密码：输入默认的登录用户名和密码，通常为admin/admin。

章节四、基本设置1、更改登录密码：进入路由器设置页面后，首先更改登录密码，以确保安全性。

2、设置SSID和密码：配置路由器的无线网络名称（SSID）和密码，以便其他设备连接网络。

章节五、高级设置1、DHCP设置：根据实际需求，设置是否使用动态IP地质分配。

2、网络类型选择：根据接入的网络类型，选择合适的网络连接方式，如ADSL、光纤或无线。

3、端口转发和触发：配置端口转发或端口触发，实现特定服务或应用的远程访问。

4、虚拟服务器：设置虚拟服务器，使外部设备能够通过路由器访问内部网络。

5、IP地质过滤：根据需求，设置允许或禁止特定IP地质或IP地质范围的访问。

6、家长控制：合理配置家长控制功能，限制或管理特定设备的上网时间和内容访问。

章节六、无线设置1、无线安全加密方式：根据实际需求，选择合适的无线安全加密方式，如WPA2-PSK。

2、MAC地质过滤：配置允许或禁止特定设备连接无线网络。

章节七、更新固件1、检查固件更新：进入路由器设置页面，检查是否有新的固件版本可供更新。

2、和安装固件：根据路由器型号和系统提示，并安装最新的固件版本。

本文档涉及附件：1、相关图片：提供了图解教程中所需的相关截图和示意图。

当前位置 : 主页 > 软件教程 > 网络通讯 >TP-Link 无线路由器设置图文教程怎么设置TP-Link无线路由器图解来源：互联网作者：佚名时间：08-01 11:39:13【大中小】下面给大家介绍tp link无线路由器设置，示例中是以全新路由器进行演示的，如果不确定路由器之前是否被设置过，那么建议对TP-Link无线路由器进行复位操作，大家可以参考下无线路由器的基础配置在我们第一次配置无线宽带路由器时，参照说明书找到无线宽带路由器默认的IP地址是1 92.168.1.1，默认子网掩码是255.255.255.0由于TP-LINK TL-WR541G的配置界面是基于浏览器的，所以我们要先建立正确的网络设置，我们已经将电脑A通过网卡连接到了无线宽带路由器的局域网端口，接下来我们有两种方法为电脑A设置IP地址。

1、设置电脑A的IP地址为192.168.1.xxx（xxx范围是2至254）,例如我们可以输入192. 168.1.6，子网掩码是255.255.255.0，默认网关为192.168.1.1。

2、设置电脑A的TCP/IP协议为“自动获取IP地址”，然后关闭无线宽带路由器和电脑A 的电源，首先打开无线宽带路由器电源，然后再启动电脑A，这样无线宽带路由器内置的D HCP服务器将自动为电脑A设置IP地址。

在完成上面的步骤后，我们使用电脑A，打开一个IE浏览器的窗口，在地址栏上输入http: //192.168.1.1(输入密码默认是admin,admin)即可进入配置界面。

计算机已与路由器成功建立连接。

如果屏幕显示为：这说明设备还未安装好，请按照下列顺序检查： 1、硬件连接是否正确？ 路由器面板上对应局域网端口的 Link/Act 指示灯和计算机上的网卡指示灯必须亮。

2、 计算机的 TCP/IP 设置是否正确？ 若计算机的 IP 地址为前面介绍的自动获取方式，则无须进行设置。

路由器配置指南对路由器进行基本配置，使电脑通过路由器实现共享上网，过程相对来说比较容易实现；这篇文档下面的内容，主要讲述如下几部分：1、收集并判断信息，为配置路由器做准备；2、进入路由器管理界面，对路由器进行配置；3、配置过程简单的故障定位排除；让我们快快开始，进入正题！1、置路由器前的准备工作（如果你对你自己的连接方式清楚，可以直接跳到第2点）第一个需要确认的就是您的―宽带接入方式‖是怎样的？当然，最简捷的办法就是给您的ISP（互联网服务提供商）打个电话咨询一下；也可以通过您购买路由器以前的网络连接方式进行快速判断。

常见的硬件连接方式有下面几种：1、电话线—> ADSL MODEM —> 电脑2、双绞线（以太网线）—> 电脑3、有线电视（同轴电缆）—> Cable MODEM —> 电脑4、光纤—> 光电转换器—> 代理服务器—> PCADSL / VDSL PPPoE ：电脑上运行第三方拨号软件如Enternet300或WinXP 系统自带的拨号程序，填入ISP提供的账号和密码，每次上网前先要拨号；或者您的ADSL MODEM 已启用路由功能，填入了ISP提供的账号和密码，拨号的动作交给MODEM 去做；（这种宽带接入方式典型的比如南方电信提供的― 网络快车‖）静态IP ：ISP提供给您固定的IP地址、子网掩码、默认网关、DNS ；动态IP ：电脑的TCP/IP属性设置为―自动获取IP地址‖，每次启动电脑即可上网；（这种宽带接入方式典型的比如深圳―天威视讯‖）802.1X+静态IP ：ISP提供固定的IP地址，专用拨号软件，账号和密码；802.1X+动态IP ：ISP提供专用拨号软件，账号和密码；WEB认证：每次上网之前，打开IE浏览器，先去ISP指定的主页，填入ISP提供的用户名密码，通过认证以后才可以进行其他得上网操作；（上面的黑体字就是您的宽带接入方式，接入方式和硬件连接方式并不是固定搭配的）上面提到的这些连接认证方式只是普及率比较高的一些宽带接入方式，当然还会有其他的拓扑连接以及认证方式的存在；所以，当您不能肯定自己的宽带方式的时候，最好向ISP 咨询：自己装的宽带接入，IP地址是静态的还是动态的？认证使用的协议是PPPoE、802.1X 还是WEB认证？当上面的两个问题有了答案，就可以对路由器进行配置了；2、怎样进入路由器管理界面？先参照《用户手册》上面的图示，将ADSL MODEM、路由器、电脑连结起来；TL-R4XX系列路由器的管理地址出厂默认：IP地址：192. 168. 1. 1 ，子网掩码：255. 255. 255. 0 （TL-R400 和TL-R400+ 两款的管理地址默认为：192. 168. 123. 254 ，子网掩码：255. 255. 255. 0）用网线将路由器LAN口和电脑网卡连接好，因为路由器上的以太网口具有极性自动翻转功能，所以无论您的网线采用直连线或交叉线都可以，需要保证的是网线水晶头的制作牢靠稳固，水晶头铜片没有生锈等。

目录一、无线路由器的外观结构 (1)1、前面板结构与功能 (1)2、后面板结构与功能 (2)二、无线路由器的连接 (2)三、无线路由器的配置 (3)1、以MERCURY11N无线路由为例进行讲解 (3)1）依据“设置向导”进行设置 (4)2）手工设置（建议如此设置） (7)3）无线安全的设置 (9)2、以alpha无线路由为例讲解 (10)1）基本设置 (11)2）高级设置 (12)3）加密设置 (12)4）访问权限设置 (13)●小马●一、无线路由器的外观结构图1前面板图示1、前面板结构与功能（1）前面板结构：如图1，在前面板上，我们看到从左到右依次排列着PWR灯（电源指示灯），SYS灯（系统状态指示灯），WLAN灯（无线状态指示灯），1-4 LAN 灯（1、2、3、4；4个局域网状态指示灯），WAN灯（广域网状态指示灯）和一个WPS灯（安全设定指示灯）。

（2）前面板各指示灯的作用：PWR：电源指示灯。

常灭，表示未接通电源；常亮，表示已加电。

SYS：系统状态指示灯。

常灭，表示设备正在初始化；闪烁，表示工作正常。

WLAN：无线状态指示灯。

常灭，表示未启用无线功能；闪烁，表示已经启用无线功能。

1-4：局域网状态指示灯。

常灭，端口未连接设备；闪烁，端口正在传输数据；常亮，端口已连接设备。

WAN：广域网状态指示灯。

常灭，端口未连接设备；闪烁，正在传输数据；常亮，端口已连接设备。

WPS：一键安全设定指示灯。

绿色闪烁，正在安全连接；绿色常亮，安全连接成功；红色闪烁，安全连接失败。

2、后面板结构与功能图2 后面板图示在背面板上，分别有一个WAN口（外线连接口）和四个LAN口（PC 端连接口）。

WAN口是用来连接到互联网。

LAN口则用来连接计算机端。

二、无线路由器的连接图3 路由器连接图示1说明：无线路由器允许通过有线或无线方式进行连接，但是如果是第一次使用和配置，建议使用有线方式进行连接。

也就是说，第一次对路由器的配置，建议有线接入配置（即：第一次配置路由器时，将LAN口与电脑端通过网线连接上进行配置）。
