UBNT 无线网桥通用教程

1.拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。

2.固定本地IP地址。

（如下图）3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。

按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：4.登陆后即可根据客户不同需求进行配置。

下面逐一介绍。

4-1[配置接收CMCC模式]：1）点击选项“Wireless”后如下图填写好内容2）填写好以后点击右下角的“更改”后然点击右上角应用即可。

3）配置完毕后，记得将本地IP改为自动获取，如下图：4-2[配置点对点，一发一收模式]：1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用如下图：2）点击一级菜单WIRELESS，按照下图示范填写配置。

并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。

4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP地址即可）4-3[配置接收模式，参考4-1即可]备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：恢复默认步骤：1.通电，等待30秒2.按住REST按钮20秒3.等待60秒。

4.给网桥重新通电。

5.强荐火狐浏览器。

1.拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。

2.固定本地IP地址。

（如下图）3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。

按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：4.登陆后即可根据客户不同需求进行配置。

下面逐一介绍。

4-1[配置接收CMCC模式]：1）点击选项“Wireless”后如下图填写好内容2）填写好以后点击右下角的“更改”后然点击右上角应用即可。

3）配置完毕后，记得将本地IP改为自动获取，如下图：4-2[配置点对点，一发一收模式]：1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用如下图：2）点击一级菜单WIRELESS，按照下图示范填写配置。

并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。

4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP 地址即可）4-3[配置接收模式，参考4-1即可]备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：恢复默认步骤：1.通电，等待30秒2.按住REST按钮20秒3.等待60秒。

4.给网桥重新通电。

5.强荐火狐浏览器。

UBNT无线网桥简明设置教程
1、用浏览器登录192.168.100.1，用户名ubnt，密码ubnt
2、用网线连路由器插上网口，IP为自动获取或者设置为192.168.100.X。

系统初始默认IP是192.168.1.20，为了避免冲突要把网桥的LAN修改成192.168.100.1
3、我们看到之前设置的基站SSID，但是已经换地方了，现在要连其他信号。

4、点击“选择”按钮，我们搜索其他信号。

5、因为这个UBNT网桥灵敏度非常高，所以收到的信号很多。

一般情况-80dBm以内的信号都可以连上。

如图，ABC-WIFI是我家的信号，直线距离1米，信号当然是最好的啦！
6、我们想连到ABC-WIFI这个信号，要在下面的密码框，填上ABC-WIFI的密码。

7、更改之后稍等片刻，回到MAIN界面。

我们看到TX/RX速率都是正常的了，WLAN IP已自动获取192.168.10.123
接收信号-24dBm，非常非常好！杠杠的！
8、设置完毕，你刚才插网线的电脑，就可以上网了。

9、网桥下面的LAN口，再接个其他普通路由器。

就可以把信号转发给手机、笔记本使用了。

注意：必须要把次级路由的DHCP关闭，把网桥的LAN口用网线插入次级路由的LAN口。

编写：穿云箭
2016-11-01。

UBNT无线网桥快速配置秘籍Nano Station支持WEB接口管理方式。

其出厂默认地址为，在浏览器中输入IP 地址后会弹出输入用户名和密码的对话框，User Name（用户名）为：ubnt，Password （密码）为：ubnt,输入之后即可登陆设备调试接口。

一、简单配置（可使出厂的两台设备通信或单独作为Wi-Fi 覆盖基站）需要配置的主要参数有：1）无线工作模式；2）ESSID 3）国家代码；4）IP地址，以下为简单配置步骤（以NanoStation2 为例）：1、Link Setup接口配置主要配置参数：Wireless Mode （无线工作模式）：有4种工作模式Station、Station WDS Access Point Access Point WDS^供选择，一般设定为一主（Access Point 和一从（Station）即可。

设备出厂默认设置为Station,我们这里把它改为Access Point; SSID/ESSID设备默认SSID为UBNT，可根据用户需求更改，更改后需在Station端更改为相同ESSID这里使用默认值；Country Code（国家代码）：选为China, People ' s Republic（o中国），不同国家使用通道、频点标准不同；此页，其它参数均可先不用配置。

2、Network 接口配置由于设备的出厂IP地址均为，所以需将需要调试的两台设备的IP地址区分开，以免IP地址冲突，所以可将Access Point端的IP地址设置为。

注：在单个页面设定完需要修改的选项后，需点击页面下方的change,然后再点击Apply，设置才能生效。

此时，该NanoStation2 即可与出厂的设备通信了，同时此配置也可以作为Wi-Fi覆盖基站使用。

其它Nano Stio n5、配置也是如此。

二、详细配置介绍（以NanoStation5 为例）通过IE或者其它浏览器（推荐Firefox）访问NS5,并作配置；NS5的出厂IP地址为，用户名为ubnt,密码为ubnt；确定，登陆到设备的主页面：如果，用户觉得英文不是很好理解，在System中可以更改语言的种类，修改为中文并设为默认值，不过IE浏览器暂时对UBNT的中文接口支持的不是很好，所以建议使用Firefox；此时，回到主页即可看到设备的中文接口：在主页中可以看到设备的一些基本的信息，若想调通设备，可以在LinkSetup Network 和Advaneed里面修改参数。

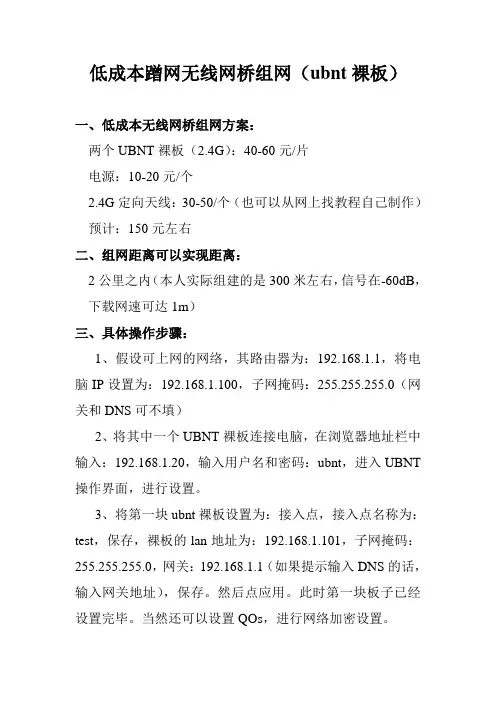

低成本蹭网无线网桥组网（ubnt裸板）一、低成本无线网桥组网方案：两个UBNT裸板（2.4G）：40-60元/片电源：10-20元/个2.4G定向天线：30-50/个（也可以从网上找教程自己制作）预计：150元左右二、组网距离可以实现距离：2公里之内（本人实际组建的是300米左右，信号在-60dB，下载网速可达1m）三、具体操作步骤：1、假设可上网的网络，其路由器为：192.168.1.1，将电脑IP设置为：192.168.1.100，子网掩码：255.255.255.0（网关和DNS可不填）2、将其中一个UBNT裸板连接电脑，在浏览器地址栏中输入：192.168.1.20，输入用户名和密码：ubnt，进入UBNT 操作界面，进行设置。

3、将第一块ubnt裸板设置为：接入点，接入点名称为：test，保存，裸板的lan地址为：192.168.1.101，子网掩码：255.255.255.0，网关：192.168.1.1（如果提示输入DNS的话，输入网关地址），保存。

然后点应用。

此时第一块板子已经设置完毕。

当然还可以设置QOs，进行网络加密设置。

4、将第二块ubnt裸板设置为：站+wds，扫描接入点，选择：test这个接入点，并将MAC绑定，保存，裸板的lan地址为：192.168.1.102，子网掩码：255.255.255.0，网关：192.168.1.1（如果提示输入DNS的话，输入网关地址），保存。

然后点应用。

此时第二块板子已经设置完毕。

当然还可以设置QOs，进行网络加密设置。

三、调试（以定向天线为例）（一）近距离连通测试1、将电脑与其中一个ubnt裸板连接，接通电源，另外一个ubnt裸板只接通电源。

（近距离情况下不用连接定向天线）2、在电脑端操作。

输入CMD命令，分别ping两个ubnt 裸板：192.168.1.101、192.168.1.102。

如果两个都能ping通，说明连接成功。

3、设置国家代码：建议选择COMPLIANCE TES，（因为现在无线网络比较普及，家庭用的一般都是 2.4G这个频段，容易产生干扰）然后选择具体的工作频率（建议搜索一下避免附近有同频率的网络干扰）。

无线猫/网桥/ubnt 共享cmcc账号使用说明1、将无线猫、poe电源、网线连接好，poe电源out口接无线猫端的网线，in口接短的网线，短网线另一端连接电脑，将无线猫放于cmcc 信号好的地方，尽量直线对准cmcc基站；2、待本地连接连接后，用浏览器打开有效网络地址，出现如下界面，则说明网络等一切正常，若本地连接无法识别或者ip获取时间过长，检查电源是否通电；网线是否接错；本地连接的网络属性ip地址是否为自动获取，然后重新尝试，直至成功；3、将接电脑端的网线连入要使用共享的路由器的W口，然后通过电脑进入路由器的设置界面，若路由器设置界面为192.168.0.1，则进入后，将路由器改为动态获取ip地址即可，等待路由器重启后，电脑打开网页，即是移动的登录界面；②否则，进入路由器的设置界面，将路由器的ip地址改为192.168.0.1，如下图点击“网络参数”——>“LAN口设置”——>”IP 地址”改为“192.168.0.1”——>“保存”修改完成后，重启路由器，然后重复①步骤即可；4、查看路由器运行状态后，WAN口状态如下图即可，打开有效的网络地址后，就会出现移动登陆界面，一个终端输入账号密码后，别的电脑连接到路由器后就不需输入账号密码了，这样多个终端可共享一个cmcc账号了。

声明：无线猫设备进入系统文件夹，内部信息如不明白的情况下(除选择信号以外）其余设置不要改动：其中（IP地址，网络模式）一定不能擅自变动的设备正常使用判定：条件：本地连接为启用，IP地址为自动获取，PCI接触良好，IE 为正常链接一.直接连接：能自动获取IP 地址！cmcc连接：获取地址，刷新两次以上，打开网页，能打开移动页面;打不开移动页面，在IE输入：192.168.1.20 确定进入一个文件夹，口令和密码同是小写：ubnt（打开是空白的就点查看---编码----UTF-8就会出现）点首页三次以上或按F5键刷新几次。

【设备安装】：把设备用POE供电模块跟电脑连接好，OUT端连接网桥，IN端连接电脑网线接口，连接好后本地连接会显示已经连接或者正在获取地址，如果显示红色的差号提示网线电缆没有接好就检查一下连接的接口是不是松动了，下一步更改本地连接IP地址，网上邻居—查看网络连接—右键点击本地连接—属性—双击在最下方的Internet协议，更改IP地址为192.168.1.** ，后面可为任何数字（非20、21），确定后本地连接应为已连接状态【后台设置页面进入】打开上网浏览器，在地址栏输入192.168.1.20 进入设备管理页面，用户名密码都为ubnt如果浏览器输入地址没反应可参照下图查看编码是否选择正确(查看/或者右键点击页面空白处-编码-选择UTF-8)【页面中文切换】进入后默认为英文界面，请按下图更改中文（“System”菜单栏页面“Language”选项选择“中文”）【第一页】【选择接收信号】在上面“Link Setup”菜单选项页面，无线模式：站、站wds为接收模式，接入点、接入点wds为发射信号模式。

当为接收模式时，点击SSID后面的“选择”按钮可以搜索无线信号，点击想要选择的信号前面的圆点，然后点击左下角的“选择”-“更改”—“应用”（注意：更改任何参数后一定要先点击每一个选项页面下方的“更改”按钮，再点击页面上方出现的“应用”）信号强度强弱参考：参考信号后面的-Db数，数值越接近0信号越好，比如信号强度在-60Dbi，就说明信号已经很不错了，在-90dbi 的话信号就很差了，很难连接上如果接收的信号是加密的话在无线安全部分的wep密匙或者wpa密匙处填写信号密码【第二页】在上面第一栏“Main”选项里可以看到信号的强度、传输速率等信息信号选择完成后，把本地连接的IP地址改为自动获取，信号差一些的话可能要稍等片刻等待本地连接显示已连接的时候就可以上网啦！！！以后如果设备不更换地方的话就不再需要进行设置了，会一直连接先前选择的信号，如果需要连接其他的信号就再重复选择信号的步骤就可以了【上传配置参数】设备可以用作发射或者接收模式，我们事先准备了三种配置文件：点对点发射、接收、wlan接收配置文件，可以一键上传配置参数用作这三种模式，购买后请向客服索取配置文件步骤：“System”选项页面—页面最下方的“配置管理”—上传配置，点击浏览找到对应的参数文件即可，注意上传后点击页面上方出现的提示保存更改）【第三页】【特别注意请不要随便更改网桥其他参数以免造成网桥无法设置】设置的时候注意以下参数，否则会进入不到设备后台页面在设备的“Network”选项页面中的“网络模式”，由路由器模式手动切换到网桥模式的时候，网桥IP地址一定不要选择DHCP，否则后台设置页面会进不去，应该为静态IP！设置的时候一定要记好网桥IP地址，如果忘记设置的网桥IP的话会进入不了后台设置页面设备默认设置为wlan接收模式，如果您用作接收wlan可不必再上传文件，直接从搜索信号强度开始调试就好事先联系过客服更改其他模式的话我们已经按照当时的更改好参数【网桥接收端配路由器共享信号设置】如果用网桥接收端接收信号后还需要再配路由器共享信号的话，那直接把网桥网线接头连接到路由器的WAN进口上方法一：路由器WAN广域网接口上网模式设置成动态IP，LAN端口地址改成192.168.2.1即可（网桥IP为190.168.1.*号段的，只要设置路由器的IP不要跟网桥的冲突即可）【第四页】。

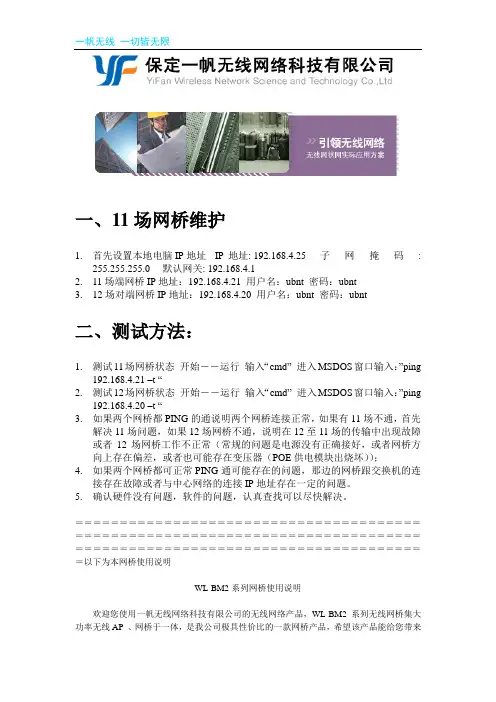

一、11场网桥维护1.首先设置本地电脑IP地址IP 地址: 192.168.4.25 子网掩码:255.255.255.0 默认网关: 192.168.4.12.11场端网桥IP地址：192.168.4.21 用户名：ubnt 密码：ubnt3.12场对端网桥IP地址：192.168.4.20 用户名：ubnt 密码：ubnt二、测试方法：1.测试11场网桥状态开始――运行输入“cmd”进入MSDOS窗口输入：”ping192.168.4.21 –t “2.测试12场网桥状态开始――运行输入“cmd”进入MSDOS窗口输入：”ping192.168.4.20 –t “3.如果两个网桥都PING的通说明两个网桥连接正常，如果有11场不通，首先解决11场问题，如果12场网桥不通，说明在12至11场的传输中出现故障或者12场网桥工作不正常（常规的问题是电源没有正确接好，或者网桥方向上存在偏差，或者也可能存在变压器（POE供电模块出烧坏））；4.如果两个网桥都可正常PING通可能存在的问题，那边的网桥跟交换机的连接存在故障或者与中心网络的连接IP地址存在一定的问题。

5.确认硬件没有问题，软件的问题，认真查找可以尽快解决。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝以下为本网桥使用说明WL-BM2系列网桥使用说明欢迎您使用一帆无线网络科技有限公司的无线网络产品，WL-BM2系列无线网桥集大功率无线AP 、网桥于一体，是我公司极具性价比的一款网桥产品，希望该产品能给您带来方便、快捷的使用体验！并希望和贵公司有更深层次的合作。

1、连接把随即附赠的POE 套件（1分二线）的电源接口和随机附送的电源连接到一起，然后把数据网线插头接入交换机或者电脑。

设备连接通电注意：如果设备本身没有集成天线，那么请在通电之前接好天线，不接天线的话会把设备的网卡造成烧毁。

登录管理界面IP地址：192.168.1.20登录名：ubnt密码：ubnt确定电脑本地网卡的IP网段和UBNT设备在同一网段（192.168.1.xxx）不建议使用IE浏览器，兼容比较差，很多小问题都是IE造成的。

建议使用火狐浏览器。

多个UBNT设备下，国家选择统一的，选择Compliance Test可以选用特殊频段。

更改IP地址登陆设备后，先把设备IP地址做个更改，以免后来的设备造成IP冲突，不要忘记了更改后的IP地址设置：发射端无线模式：接入点（AP覆盖或点对点传输发射端设置模式）WDS:需要启用WDS模式WDS (Transparent Bridge Mode)打勾SSID:输入一个广播名称但不可以是中文，可以选择隐藏Channel Width：频宽设置（数值越大带宽越大但传输距离较短）Frequency, MHz：频率选择，手动指定一个频率功率输出：调节发射功率大小无线安全：多种加密方式设置：接收端一：更改IP地址无线模式：站（接收端无线模式设置，选择WDS点击下图选择）两种方式：扫描到所要连接的发射端，点击选择点击Lock to AP（锁定到AP，看下图红框会自动显示出所连接的AP的MAC地址）这个功能在于两个一样设置的发射端，这个接收端只连接锁定的这个AP选择好连接到的AP后，如有密码就输入发射端AP的密码，然后选择更改-保存如此，发射端和接收端就已经设置好了。

AP 中继 AP 中继：俩个或以上的AP 设置必须完全相同才可以（IP 地址除外）有自动和手动两种方式。

自动方式下理论上可以无限多个AP 组成中继，手动情况下一个AP 只能和6个设备中继，在 设置上，自动会更加简单；如果在默认设置下做中继，那么Frequency, MHz 选项必须指定 一个频率，中继模式只有WEP 加密方式。

群友老是问UBNT设置，今天给大家简单做一个，其实UBNT蛮强大的，但是相对于DD而言，他的操作略显复杂了，尤其是天线的设置。

好了下面开始：教程所用道具：TP340硬改UBNT一个固件：XS2.ar2316.v3.5.1.4631.300610.1936XP系统电脑IE8浏览器14DB平板我的是找群友东门电子改的，直接换掉内存，和编程好的FLASH上去就OK。

首先把网卡IP改为手动IP:192.168.1.xx子网：略过。

网关：192.168.1.1或者20 (可以不设置)在浏览器输入：192.168.1.20 账号密码均为：ubnt这就是传说中的UBNT，一款强大的固件。

当初改它就是奔着他的发射很犀利去的，但是经过研究摸索，原谅他的接收不亚于DD，甚至于有过之而无不及。

原来同样配置的TP340放这位置信号没这么好。

接下来我们来设置语言：选择----中文----点击后面的设置为默认由于固件的问题，部分早期硬改的UBNT 对简体中文的编码支持不是很好，设置中文后登陆什么也不显示，如果遇到此类问题，别忙重启，点击IE页面，选择U8编码即可。

设置完了可以更改回来，以免浏览其他网页出现乱码。

状态栏：无线的4种模式：我做接收所以我的是站选择站，点击选择出来一个对话框，扫描，选择你要中继的对象SSID，点击选择SSID会出来了，选择被中继者SSID的安全类型，输入密码，点击更改。

点击应用刷新状态。

中继就设置完毕了。

如果有信号，信号不错，你就可以把网卡的IP设置成自动一般没什么问题就可以上网了，接下来是发射：模式：接入点或者接入点WDS输入你想设置的SSID至于国家代码，无所谓啦，真没什么用，只要不勾选遵守规范权，那都是浮云，所以略过。

选择加密类型输入密码更改应用UBNT的信道比较多，。

常用请选择1-12，因为部分2.4G 卡对13-14频道支持不是很好。

单纯做无线路由，要拨号的选这里。

天线也能设置：关于固件的升级。

UBNT无线网桥快速配置秘籍NanoStation支持WEB接口管理方式。

其出厂默认地址为，在浏览器中输入IP地址后会弹出输入用户名和密码的对话框，User Name（用户名）为：ubnt，Password（密码）为：ubnt，输入之后即可登陆设备调试接口。

一、简单配置（可使出厂的两台设备通信或单独作为Wi-Fi覆盖基站）需要配置的主要参数有：1）无线工作模式；2）ESSID；3）国家代码；4）IP地址，以下为简单配置步骤（以NanoStation2为例）：1、Link Setup接口配置主要配置参数：Wireless Mode（无线工作模式）：有4种工作模式Station、Station WDS、Access Point、Access Point WDS可供选择，一般设定为一主（Access Point）和一从（Station）即可。

设备出厂默认设置为Station，我们这里把它改为Access Point；SSID/ESSID：设备默认SSID为UBNT，可根据用户需求更改，更改后需在Station 端更改为相同ESSID，这里使用默认值；Country Code（国家代码）：选为China，People’s Republic of（中国)，不同国家使用通道、频点标准不同；此页，其它参数均可先不用配置。

2、Network接口配置由于设备的出厂IP地址均为，所以需将需要调试的两台设备的IP地址区分开，以免IP地址冲突，所以可将Access Point端的IP地址设置为。

注：在单个页面设定完需要修改的选项后，需点击页面下方的change，然后再点击Apply，设置才能生效。

此时，该NanoStation2即可与出厂的设备通信了，同时此配置也可以作为Wi-Fi 覆盖基站使用。

其它NanoStion5、PowerStation2/5配置也是如此。

二、详细配置介绍（以NanoStation5为例）通过IE或者其它浏览器（推荐Firefox）访问NS5，并作配置；NS5的出厂IP地址为，用户名为ubnt，密码为ubnt；确定，登陆到设备的主页面：如果，用户觉得英文不是很好理解，在System中可以更改语言的种类，修改为中文并设为默认值，不过IE浏览器暂时对UBNT的中文接口支持的不是很好，所以建议使用Firefox；此时，回到主页即可看到设备的中文接口：在主页中可以看到设备的一些基本的信息，若想调通设备，可以在LinkSetup、Network和Advanced里面修改参数。

无线网桥说明书目录第1章、登陆系统 (1)第2章、状态（设备运行状态） (2)第3章、无线（无线设置） (4)第4章、网络（网络参数设置） (6)第5章、高级（高级选项设置） (7)第6章、服务（系统服务） (9)第7章、系统 (11)第一章登陆系统正确连接无线网桥与电脑网卡后，设置电脑的本地连接的IP为。

在ie地址栏中输入无线网桥默认IP 默认登陆IP：，用户名：ubnt，密码：ubnt进入后可见如下配置：有些浏览器进入界面后为白色，什么都看不见，此时需要在IE浏览器空白处点右键--编码--UTF-8，即可。

在ie地址栏中输入无线网桥默认IP，根据提示输入默认用户名，密码，登陆无线网桥查看、设置、更改参数。

无线网桥默认的语言为中文，可以通过界面里“系统”（system）选项，更改适合您的语言。

在设置参数的过程中，每次设置完参数一定要点击页面底部的“更改（change）”，接着点击弹出的“应用（apply）”，设置才能生效。

第二章状态（设备运行状态）注意：图示模式为“站”，“接入点”模式下没有“信号强度”、“传出CCQ”、“QOS状态”显示，其他内容与“接入点”模式相同。

基站SSID 显示当前“站”模式下连接的无线AP（接入点）的ESSID名称，默认为“XTHUIW”。

AP MAC 显示当前连接AP的MAC地址，如果没有连接上则显示“未连接”，否则显示为AP的MAC 地址。

信号强度显示“站”模式下连接AP的信号强度，通过色彩和具体的数据表示当前的连接强度，连接后会显示，否则没有显示，根据当前的信号强度大概确定此信号强度下最快的连接速度。

例如显示-68dBm，表示信号较好，连接速度大约为36-48Mbps，此信号强度也是LED灯显示信号强度的参照，具体内容参看LED灯的信号强度表示，安装过程中，要求信号强度在-75dBm左右。

不能低于-80dBm。

TX 速率表示当前的发送速率，显示1、6、9、12、18、24、36、48Mbps，高的信号强度可以提高速率，例如要达到54Mbps的速率，至少需要-70dBm的信号强度。

无线网桥说明书目录第1章、登陆系统 (1)第2章、状态（设备运行状态） (2)第3章、无线（无线设置） (4)第4章、网络（网络参数设置） (6)第5章、高级（高级选项设置） (7)第6章、服务（系统服务） (9)第7章、系统 (11)第一章登陆系统正确连接无线网桥与电脑网卡后，设置电脑的本地连接的IP为192.168.1.209。

1.1在ie地址栏中输入无线网桥默认IP 默认登陆IP：192.168.1.20，用户名：ubnt，密码：ubnt进入后可见如下配置：有些浏览器进入界面后为白色，什么都看不见，此时需要在IE 浏览器空白处点右键--编码--UTF-8，即可。

1.21.3 在ie地址栏中输入无线网桥默认IP，根据提示输入默认用户名，密码，登陆无线网桥查看、设置、更改参数。

1.4 无线网桥默认的语言为中文，可以通过界面里“系统”（system）选项，更改适合您的语言。

1.5 在设置参数的过程中，每次设置完参数一定要点击页面底部的“更改（change）”，接着点击弹出的“应用（apply）”，设置才能生效。

第二章状态（设备运行状态）注意：图示模式为“站”，“接入点”模式下没有“信号强度”、“传出CCQ”、“QOS状态”显示，其他内容与“接入点”模式相同。

2.1 基站SSID 显示当前“站”模式下连接的无线AP（接入点）的ESSID名称，默认为“XTHUIW”。

2.2 AP MAC 显示当前连接AP的MAC地址，如果没有连接上则显示“未连接”，否则显示为AP的MAC地址。

2.3 信号强度显示“站”模式下连接AP的信号强度，通过色彩和具体的数据表示当前的连接强度，连接后会显示，否则没有显示，根据当前的信号强度大概确定此信号强度下最快的连接速度。

例如显示-68dBm，表示信号较好，连接速度大约为36-48Mbps，此信号强度也是LED灯显示信号强度的参照，具体内容参看LED灯的信号强度表示，安装过程中，要求信号强度在-75dBm左右。

说明书.doc目录1. WIN7 系统修改本地连接IP地址 (2)2. XP 系统修改本地连接IP地址 (5)3. 路由器设置 (8)4. UBNT 网桥连接方式 (11)4.1 网桥连接方式 (11)4.2 网桥连接电脑进入设置系统 (12)4.3 网桥连接路由器进入设置系统 (15)5. UBNT网桥桥接设置 (17)5.1 单台网桥发射信号设置 (17)5.2单台网桥接收信号设置 (21)5.3 两台网桥组网设置 (25)5.4 两台网桥组网WDS设置 (32)1. WIN 7系统修改本地连接IP地址1.1 右键网络，打开属性1.2 点击本地连接右键网络点击属性点击图1.1图1.21.3 打开本地连接点击属性图1.3 1.4 选择Internet 协议版本4 （TCP/IPV4），双击双击图1.41.5 修改本地IP地址：IP 地址：192.168.1.252子网掩码：255.255.255.0然后点击确定。

图1.5注意：返回本地连接属性需要再点击确定IP修改设置才会正式生效，再点击确定图1.62. XP系统修改本地连接IP地址2.1 右键网络邻居，打开属性2.2 右键本地连接，打开属性右键网络邻居点击属性图2.1图2.22.3 选择Internet 协议版本4 （TCP/IP），双击2.4 修改本地IP地址：IP 地址：192.168.1.252子网掩码：255.255.255.0然后点击确定。

双击图2.3图2.4注意：返回本地连接属性石需要再点击确定IP修改设置才会正式生效，再点击确定图2.53. 路由器设置3.1 说明路由器都会有一个自身的IP地址，一般使用任意浏览器输入路由器的IP地址就会弹出进去路由器系统的登陆界面，具体的路由器的IP以及账号密码请参考自身路由器的说明书，下面以TP-LINK路由器，型号：TD-W89841N 增强型为例。

3.2 登陆路由器在IE浏览器中输入192.168.0.1，即会弹出路由器登陆界面，输入正确路由器登陆的账号及密码即可登陆路由器设置系统。

UBNT 无线网桥通用教程本教程适合：NS2/NS2 LOC/NS5/NS5LCO/B2/B2 HP/ORIENTS 2414S一．安装方法：1.本公司所售出网桥，均需要使用国标超五类网线，请注意检查您的网线是否合格。

2.首先不要基于将您的网桥安装到室外，先将网桥按照以下的方式连接好网线通电，POE电源上有两个RJ45插口，一般标记为Date IN/Date OUT或者是POE/LAN ,请注意，Date OUT或者POE是和网桥相连接的，Date IN或者LAN是和室内路由器或者交换机或者电脑连接的。

以下图为参考。

（由于网桥在本公司发货时已经配置好，不需要再做设置，故以下教程仅为客户研究学习使用）3.首先设置网桥应该先使网桥和电脑之间用网线连接起来，设置电脑网卡ip地址为固定：192.168.1.x4.访问http://192.168.1.20用户名密码均为：ubnt5.语言设置，进入网桥管理页面后，点击system，进行如下设置将语言改成中文，并点击设置为默认值点击页面顶部应用改成中文后，你会发现无法进入Main页面，这时需要进行如下设置，浏览器》查看》编码》Unicode UTF-8,如果不是这样调整的话，则在中文模式下会出现网桥管理页面无法显示的问题。

详见下图二、网桥的配置下面进入快速配置教程：配置一对网桥的连接应该选择接入点《=========》站，即一个网桥设置为接入点，另一个网桥设置为站模式，关于这些模式的说明，请参照。

1）。

首先设置发射端网桥，访问 http://192.168.1.20 用户名密码均为： ubnt ，进入linsetup 界面以上除了 A G 是必须的，其余的都可以自由设置，建议不要去更改完成设置后，点击页面下方的，点击完更改后并不会保存，请点击顶部的Apply 应用设置，稍等后重启即可正常运行。

A 设置为接入点模B 设置成您自己的无线名称C 设置成这个模式可激活2.3G 模式D 这里设置网桥工作频率E 设置网桥功率，这里请注意并非最高是最好的F 设置无线加密方式G 设置无线密码2）设置接收端网桥，现在拔掉发射端网桥的电源，接入第二个网桥，访问http://192.168.1.20用户名密码均为：ubnt，进入Network界面G设置ip地址为192.168.1.21设置ip地址为192.168.1.21，这里不一定一定要设置为21，只要和发射端网桥不一样就可以了，如果系统提升输入主DNS IP的话，输入你主路由网关ip就可以了，一般不用设置。

54M无线网桥UBNT固件桥接设置说明注意：如对此款设备不熟悉或者不需要其他设置的，非本文中介绍的其他参数保持默认就好，不要随便做更改，请先仔细阅读此说明后再操作以免减少不必要的麻烦【设备的连接】通过POE供电模块把网桥跟电脑连接起来，电源的OUT/POE端接网桥，LAN/IN端接电脑。

连接好后本地连接会显示已连接或正在获取地址，如果显示红色的差号提示网线电缆没有接好就检查一下连接的接口是不是松动了。

然后更改本地连接IP地址（要进入网桥设备的后台操作需要先把电脑的本地连接IP地址改为手动），详细如下图本地连接-属性-internet协议（win7系统为IPV4协议），IP地址改为192.168.1.*（最后数字为任意数字，只要别跟网桥本身IP地址一样就行，比如网桥默认的是192.168.1.20，那么本地连接最后一位数就不能是20）。

【登录网桥后台页面】打开上网浏览器，地址栏输入192.168.1.20回车，进入设备后台，出现登录页面，默认用户名密码均为ubnt（小写）如下图【改中文】进入后台默认英文，改为中文页面，如下图找到SYSTEM选项页面，下面找到Language语言选项，选择简体中文下面开始介绍简单的两个网桥做桥接，一个设置成发射端、一个设置成接收端现在开始设置发射端第一步：进入“NETWORK”选项页面下图-网络模式：选择网桥（注：里边有高级路由模式，不明白此应用的不要随便选择此模式）-Disable Network：此选项是禁用端口的意思，不要做任何更改否则设备无法进入后台。

-网桥IP地址：注意不要选择DHCP，选项静态，然后设置IP地址我们是设置默认的192.168.1.20（注意：设置桥接的时候发射端跟接收端的IP要分开，不要重复，比如这个发射端我们设置的是192.168.1.20，那接收端的设备IP 就设置成192.168.1.21，如果一个局域网内有多个网桥设备的话那每一个网桥都设置一个不同的IP不要重复，如果是做监控的话注意网桥的IP地址也不要跟摄像头的IP重复了，在每一个页面更改参数后都要点击最下面的“更改”按钮，在点击页面上方提示的“应用”，否则不生效。

ubnt设置教程UBNT设置教程引言UBNT（Ubiquiti Networks）是一家专注于无线网络解决方案的领导厂商。

其产品良好的性能、可靠性和易用性，使得UBNT的设备在无线网络领域中得到了广泛的应用。

在本文档中，我们将详细介绍如何进行UBNT设备的设置，包括基本的网络设置、安全配置以及高级功能的设置。

一、基本网络设置1. 登录设备在浏览器中输入UBNT设备的默认IP地址，默认为192.168.1.1，然后按下Enter键。

此时会跳转到登录页面。

输入默认的用户名和密码，通常为admin/admin，然后点击登录。

2. 配置网络基础信息登录成功后，点击左边栏的“System”选项，在下拉菜单中选择“Network”，进入网络设置页面。

在该页面中，您可以对设备的IP地址、子网掩码、网关以及DNS服务器进行配置。

通过填写相关信息并点击“Apply”按钮，您可以完成设备的基本网络设置。

3. 配置DHCP服务器DHCP服务器的配置可以为您的设备提供自动分配IP地址的功能。

在“System”菜单下选择“DHCP Server”选项。

通过填写相关信息如起始和结束IP地址范围、租期以及与该服务器相关的其它选项，您可以启用DHCP服务器并完成配置。

二、安全配置1. 修改管理员密码在UBNT设备中，管理员账户具有最高权限。

为了增加设备的安全性，建议您修改默认的管理员密码。

在左边栏的“System”选项下，选择“Admin”选项，然后在弹出框中输入当前密码和新密码，点击“Change Password”按钮完成密码修改。

2. 启用防火墙防火墙可以帮助您过滤和阻止不必要的网络流量，提高网络的安全性。

在“System”菜单下选择“Firewall”选项，在该页面中，您可以根据需要配置防火墙规则，如允许或禁止特定IP地址或IP范围的流量。

配置完毕后，点击“Apply”按钮即可启用防火墙。

三、高级功能设置1. 网络连接设置UBNT设备支持多种网络连接方式，如动态IP、静态IP和PPPoE 等。

ubnt 网桥设置方法网桥设置方法网桥一般常用的用法有三种：一是做网桥来桥接用（网桥故名思意：网络桥梁，相当于一条无形的网线那样），二是做AP用，用来将有线网络转为无线发射出去供无线设备用，三是做客户端：接收无线信号（如无线路由器或CMCC等无线信号）后转成有线供电脑上网用，登陆网桥：注意：请用火狐（firefox）浏览器管理网桥设置（如您的IE能登陆且正常显示则不必用firefox）。

首先将电脑网卡ip地址设置为192.168.1.99，子网掩码255.255.255.0，网关和dns可留空。

打开浏览器，在地址栏输入192.168.1.20（如果用这个IP登陆不上，那么我们已配对好（请看网桥背面的标签，有在对应的IP上打勾的，用网桥上标明的IP 来登陆即可），两个网桥的IP分别为192.168.1.200发射端和192.168.1.201接收端，登陆用户名及密码都是：ubnt或都是admin）。

一、桥接设置方法:1、语言选择：点击 system 菜单，在Interface Language 选项将语言修改为中文（简体）。

2、设置天线模式：在 advanced 菜单，在天线设置选项将天线设置为垂直，注意此项设置是针对54M网桥的，150M或300M的不需要设置，也没有这个选项。

3、设置网桥的登陆IP：在 network 菜单，在 IP 地址：选项将2个网桥ip 地址设置为不同ip，如：192.168.1.200和192.168.1.201。

4、SSID设置：在link setup（150M的则是WIRELESS）菜单，将两个网桥的SSID设为相同的数字或英文又或是数字+英文字母的组合，如：ubnt5、选择国家代码：在link setup （150M的则是WIRELESS）菜单，国家代码选为：Compliance Test，6、无线频道选择：在link setup（150M的则是WIRELESS）菜单，Frequency, MHz ：后的选择框内选择你要设置的无线频道，做为桥接用建议您选择2.3G频段，这样可以避开2.4G的干扰，如2377等，注：接收端不需要设无线频道，因为在设为站模式下是是自动搜索频道的7、无线模式设置：在link setup（150M的则是WIRELESS）菜单，在无线模式选项将发射端的无线模式设置为：接入点 wds ，将接收端（即另一个网桥）的无线模式设置为站 wds 。
