华为防火墙双机热备配置及组网

华为防火墙配置使用手册(自己写)华为防火墙配置使用手册一、概述二、防火墙基本概念包过滤防火墙：它只根据数据包的源地址、目的地址、协议类型和端口号等信息进行过滤，不对数据包的内容进行分析。

它的优点是处理速度快，开消小，但是安全性较低，不能阻挠应用层的攻击。

状态检测防火墙：它在包过滤防火墙的基础上，增加了对数据包的连接状态的跟踪和记录，可以识别出非法的连接请求和数据包，并拒绝通过。

它的优点是安全性较高，可以阻挠一些常见的攻击，但是处理速度较慢，开消较大。

应用代理防火墙：它对数据包的内容进行深度分析，可以识别出不同的应用协议和服务，并根据应用层的规则进行过滤。

它的优点是安全性最高，可以阻挠复杂的攻击，但是处理速度最慢，开消最大。

访问控制：它可以根据源地址、目的地址、协议类型、端口号、应用类型等信息对网络流量进行分类和过滤，实现对内外网之间访问权限的控制和管理。

虚拟专网：它可以建立安全隧道，实现不同地域或者组织之间的数据加密传输，保证数据的机密性、完整性和可用性。

内容安全：它可以对网络流量中携带的内容进行检查和过滤，如、网页、文件等，并根据预定义的规则进行拦截或者放行。

用户认证：它可以对网络访问者进行身份验证，如用户名、密码、证书等，并根据不同的用户或者用户组分配不同的访问权限和策略。

流量管理：它可以对网络流量进行统计和监控，如流量量、流量速率、流量方向等，并根据预定义的规则进行限制或者优化。

日志审计：它可以记录并保存网络流量的相关信息，如源地址、目的地址、协议类型、端口号、应用类型、过滤结果等，并提供查询和分析的功能。

三、防火墙配置方法命令行界面：它是一种基于文本的配置方式，用户可以通过控制台或者远程终端访问防火墙，并输入相应的命令进行配置。

它的优点是灵便性高，可以实现细致的配置和管理，但是需要用户熟悉命令的语法和逻辑。

图形用户界面：它是一种基于图形的配置方式，用户可以通过浏览器或者客户端软件访问防火墙，并通过或者拖拽等操作进行配置。

双机部署注意事项硬件限制1.只支持两台设备做双机。

2.主备设备产品硬件型号相同，比如要求相同的板卡数量，接口卡位置，版本型号，licensen。

3.为防止业务异常，对于USG9500系列设备，在两个主控板都被拔出或故障时，需要将设备下电或将所有的接口板拔出。

软件限制1.主备设备的软件版本必须一致2.主备设备的Bootrom版本必须一致3.双机热备组网中，主备设备之间每24小时会进行一次配置一致性检查，要求主备设备上配置必须完全一致，比如安全策略，NAT策略，带宽策略，策略路由等。

4.建议实施主备设备部署时，配置文件均为初始文件。

5.主备设备需要选择相同的业务接口和心跳口，对应接口必须加入相同的安全区域。

6.配置了vrrp virtual-mac enable命令的接口不能作为心跳口，心跳口的MTU值必须是缺省值1500。

7.主备设备业务接口的IP地址必须固定，因此双机热备特性不能与PPoE拨号、DHCP Client等自动获取IP地址的特性结合使用。

场景一上行路由器ospf协议，下行交换机vrrp协议1.为实现快速切换在主防火墙上下行接口应加入同一个link-group2.配置nat地址池静态黑洞路由，引入到ospf进行发布3.开启hrp快速备份功能4.为提高心跳接口高可靠性（a.配置多心跳口 b.配置E-Trunk，逐包转发load-balance src-dst-ip），主备防火墙心跳接口之间如果有三层设备（如路由器），配置时应带remote参数，同时放行心跳接口所在安全区域和local之间的安全策略。

主备防火墙接口推荐直连，配置时不用带remote 参数，不用放行安全策略。

5.主墙上业务端口配置hrp track active,备墙业务接口上配置hrp trackstandby,主墙下业务端口配置vrrp vrid 1 virtual-ip x.x.x.x active，备墙下业务端口配置vrrp vrid 1 virtual-ip x.x.x.x standby。

双机热备配置举例目录1双机热备配置举例1.1 配置主备备份方式下的双机热备1.2 配置负载分担方式上下行设备是路由器的双机热备1.3配置负载分担方式下业务接口工作在交换模式的双机热备1.4 配置主备备份方式下VRRP 和OSPF 结合的双机热备1.5 配置主备备份方式下OSPF 与NAT 结合的双机热备1双机热备配置举例通过配置双机热备功能，可以确保主用设备出现故障时能由备份设备平滑地接替工作。

配置主备备份方式下的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

配置负载分担方式上下行设备是路由器的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是路由器，实现负载分担的双机热备份组网。

配置负载分担方式下业务接口工作在交换模式的双机热备Eudemon 上下行设备均是路由器，主备设备的业务接口工作在交换模式下，在上下行路由器之间透传OSPF 协议，同时对业务流量提供安全过滤功能。

配置主备备份方式下VRRP和OSPF结合的双机热备主备设备与路由器运行OSPF协议，与交换机运行VRRP , 实现主备备份的双机热备份组网。

配置主备备份方式下OSPF与NAT结合的双机热备主备设备与路由器及下行设备GGSN设备运行OSPF协议，在设备上配置NAT功能，实现主备备份的双机热备份组网。

父主题：典型配置案例1.1配置主备备份方式下的双机热备Eudemon作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

组网需求Eudemon作为安全设备被部署在业务节点上。

其中上下行设备均是交换机，Eudemon_A、Eudemon_B分别充当主用设备和备用设备。

网络规划如下：•内部网络通过路巾器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/2接口相连，部署在Trust区域。

•外部网络通过路由器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/1接口相连，部署在Untrust区域。

备份/冗余：提高网络的可靠性，防止单点故障二层冗余机制：STP，链路聚合，浮动静态路由，VRRP虚拟路由器冗余协议，HA高可用性，热备，冷备热备：通过冗余技术/协议实现动态的主备切换/负载分担可靠性高冷备：备份设备下电状态，当主设备失效后，进行物理替换节省费用（电费）双机热备技术产生的原因：1.防火墙通过VRRP协议实现备份---主备设备会话表无法同步2.通过防火墙的流量路径来回不一致造成数据丢失（不同VRRP组主备切换不一致）防火墙双机热备：组成：VRRP虚拟路由器冗余协议：管理一个VRRP组的主备切换，实现备份VGMP VRRP组统一管理协议（华为私有）：统一管理VRRP组，实现多个VRRP组主备切换一致HRR 华为私有冗余协议：实现防火墙会话表同步VGMP基本原理：当防火墙上的VGMP为Active/Standby状态时，组内所有VRRP备份组的状态统一为Active/Standby状态状态为Active的VGMP会定期向对端发送HELLO报文，通知Standby端本身的运行状态（包括优先级、VRRP成员状态等）状态：Active：主用防火墙，所有报文都将从该防火墙上通过，该状态下VGMP会定期向对端发送HELLO报文，通知Standby端本身的运行状态（包括优先级、VRRP成员状态等）Standby：备用防火墙，接收到对端发送HELLO报文，会回应一个ACK消息，该消息中也会携带本身的优先级、VRRP成员状态等成员的状态动态调整，以此完成两台防火墙的主备倒换VGMP HELLO报文发送周期缺省为1秒。

当Standby端三个HELLO报文周期没有收到对端发送的HELLO报文时，会认为对端出现故障，从而将自己切换到Active状态防火墙的VGMP优先级有一个初始优先级，当防火墙的接口或者单板等出现故障时，会在初始优先级基础上减去一定的降低值USG6000和NGFW Module的初始优先级为45000USG9500的VGMP组的初始优先级与LPU板（接口板）上的插卡个数和SPU板（业务板）上的CPU个数有关VGMP组管理：状态一致性管理：VGMP管理组控制所有的VRRP备份组统一切换（VRRP备份组加入到管理组后，状态不能自行单独切换）抢占管理：当原来出现故障的主设备故障恢复时，其优先级恢复，此时可以重新将自己的状态抢占为主HRP：HRP（Huawei Redundancy Protocol）协议：用来实现防火墙双机之间动态状态数据和关键配置命令的备份在双机热备组网中，当主防火墙出现故障时，所有流量都将切换到备防火墙。

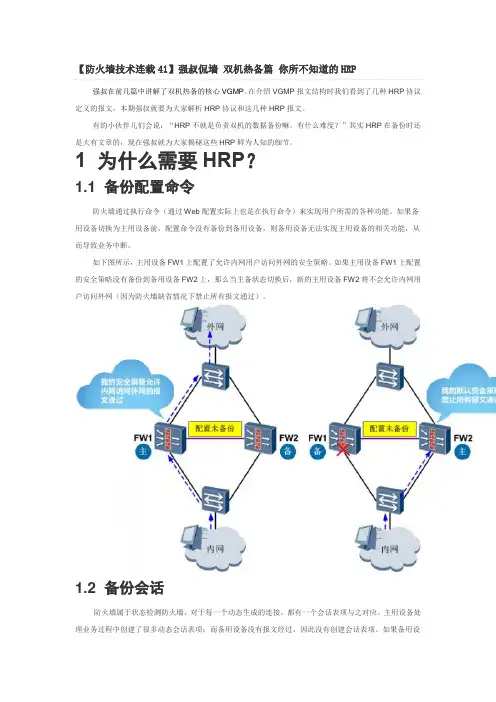

【防火墙技术连载41】强叔侃墙双机热备篇你所不知道的HRP 强叔在前几篇中讲解了双机热备的核心VGMP。

在介绍VGMP报文结构时我们看到了几种HRP协议定义的报文，本期强叔就要为大家解析HRP协议和这几种HRP报文。

有的小伙伴儿们会说：“HRP不就是负责双机的数据备份嘛。

有什么难度？”其实HRP在备份时还是大有文章的，现在强叔就为大家揭秘这些HRP鲜为人知的细节。

1 为什么需要HRP？1.1 备份配置命令防火墙通过执行命令（通过Web配置实际上也是在执行命令）来实现用户所需的各种功能。

如果备用设备切换为主用设备前，配置命令没有备份到备用设备，则备用设备无法实现主用设备的相关功能，从而导致业务中断。

如下图所示，主用设备FW1上配置了允许内网用户访问外网的安全策略。

如果主用设备FW1上配置的安全策略没有备份到备用设备FW2上，那么当主备状态切换后，新的主用设备FW2将不会允许内网用户访问外网（因为防火墙缺省情况下禁止所有报文通过）。

1.2 备份会话防火墙属于状态检测防火墙，对于每一个动态生成的连接，都有一个会话表项与之对应。

主用设备处理业务过程中创建了很多动态会话表项；而备用设备没有报文经过，因此没有创建会话表项。

如果备用设备切换为主用设备前，会话表项没有备份到备用设备，则会导致后续业务报文无法匹配会话表，从而导致业务中断。

如下图所示，主用设备FW1上创建了PC1访问PC2的会话（源地址为10.1.1.10，目的地址为200.1.1.10），PC1与PC2之间的后续报文会按照此会话转发。

如果主用设备FW1上的会话不能备份到备用设备FW2上，那么当主备状态切换后，PC1访问PC2的后续报文在FW2上匹配不到会话。

这样就会导致PC1访问PC2的业务中断。

因此为了实现主用设备出现故障时备用设备能平滑地接替工作，必须在主用和备用设备之间备份关键配置命令和会话表等状态信息。

为此华为防火墙引入了HRP（ Huawei Redundancy Protocol）协议，实现防火墙双机之间动态状态数据和关键配置命令的备份。

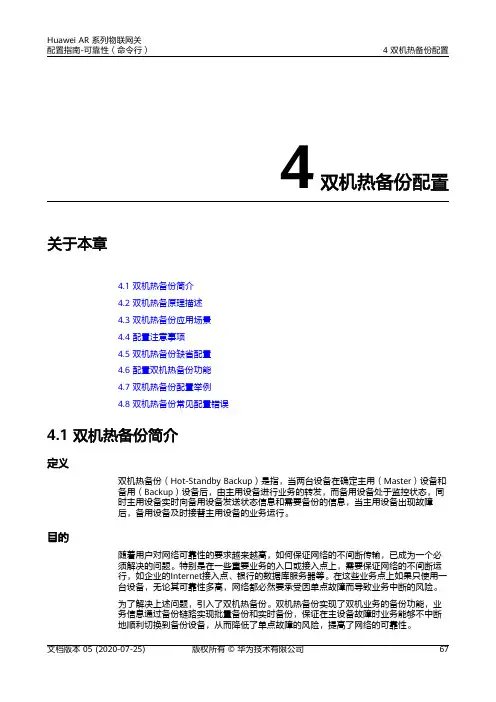

4双机热备份配置关于本章4.1 双机热备份简介4.2 双机热备原理描述4.3 双机热备份应用场景4.4 配置注意事项4.5 双机热备份缺省配置4.6 配置双机热备份功能4.7 双机热备份配置举例4.8 双机热备份常见配置错误4.1 双机热备份简介定义双机热备份（Hot-Standby Backup）是指，当两台设备在确定主用（Master）设备和备用（Backup）设备后，由主用设备进行业务的转发，而备用设备处于监控状态，同时主用设备实时向备用设备发送状态信息和需要备份的信息，当主用设备出现故障后，备用设备及时接替主用设备的业务运行。

目的随着用户对网络可靠性的要求越来越高，如何保证网络的不间断传输，已成为一个必须解决的问题。

特别是在一些重要业务的入口或接入点上，需要保证网络的不间断运行，如企业的Internet接入点、银行的数据库服务器等。

在这些业务点上如果只使用一台设备，无论其可靠性多高，网络都必然要承受因单点故障而导致业务中断的风险。

为了解决上述问题，引入了双机热备份。

双机热备份实现了双机业务的备份功能，业务信息通过备份链路实现批量备份和实时备份，保证在主设备故障时业务能够不中断地顺利切换到备份设备，从而降低了单点故障的风险，提高了网络的可靠性。

4.2 双机热备原理描述4.2.1 备份方式设备支持主备方式的双机热备份解决方案。

主备方式（与VRRP热备份配合使用）如图4-1所示，RouterA与RouterB组成一个VRRP备份组。

正常情况下主设备RouterA处理所有业务，并将产生的会话信息通过主备通道传送到备份设备RouterB进行备份；RouterB不处理业务，只用做备份。

图4-1双机热备份主备方式组网图（正常工作）RouterA主备通道当主设备RouterA发生故障，备份设备RouterB接替主设备RouterA处理业务，如图4-2所示。

由于已经在备用设备上备份了会话信息，从而可以保证新发起的会话能正常建立，当前正在进行的会话也不会中断，提高了网络的可靠性。

华为USG6000系列防火墙共享上网及组网基本配置公司各楼层通过交换机汇聚到楼宇核心交换机，楼宇核心汇聚到总核心，然后通过USG6000安全策略访问外网路由器实现共享上网功能。

楼宇核心：划分楼层VLAN 配置网关上一跳路由<Huawei>sys[huawei]sysname hexinjiaohuan[hexinjiaohuan]vlan batch 10 20 30 40[hexinjiaohuan]int vlan 10[hexinjiaohuan-Vlanif10]ip address 192.168.10.254 24 [hexinjiaohuan]int vlan 20[hexinjiaohuan-Vlanif20]ip address 192.168.20.254 24 [hexinjiaohuan]int vlan 30[hexinjiaohuan-Vlanif30]ip address 192.168.30.254 24 [hexinjiaohuan]int vlan 40[hexinjiaohuan-Vlanif40]ip address 192.168.60.1 30 [hexinjiaohuan]int g0/0/3[hexinjiaohuan-GigabitEthernet0/0/3]port link-type access [hexinjiaohuan-GigabitEthernet0/0/3]port default vlan 10 [hexinjiaohuan]int g0/0/1[hexinjiaohuan-GigabitEthernet0/0/1]port link-type access [hexinjiaohuan-GigabitEthernet0/0/1]port default vlan 20 [hexinjiaohuan]int g0/0/4[hexinjiaohuan-GigabitEthernet0/0/4]port link-type access [hexinjiaohuan-GigabitEthernet0/0/4]port default vlan 30 [hexinjiaohuan]int g0/0/2[hexinjiaohuan-GigabitEthernet0/0/2]port link-type access [hexinjiaohuan-GigabitEthernet0/0/2]port default vlan 40 [hexinjiaohuan]ip route-static 0.0.0.0 0.0.0.0 192.168.60.2<hexinjiaohuan>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]y总核心交换机：配置上下访问端口和上下访问路由<Huawei>sys[Huawei]sysname zonghexin[zonghexin]vlan batch 40 50[zonghexin]int vlan 40[zonghexin-Vlanif40]ip address 192.168.60.2 30 [zonghexin]int g0/0/2[zonghexin-GigabitEthernet0/0/2]port link-type access [zonghexin-GigabitEthernet0/0/2]port default vlan 40 [zonghexin]int vlan 50[zonghexin-Vlanif50]ip address 192.100.50.2 30 [zonghexin]int g0/0/1[zonghexin-GigabitEthernet0/0/1]port link-type access [zonghexin-GigabitEthernet0/0/1]port default vlan 50 [zonghexin]ip route-static 192.168.10.0 255.255.255.0 192.168.60.1 [zonghexin]ip route-static 192.168.20.0 255.255.255.0 192.168.60.1[zonghexin]ip route-static 192.168.30.0 255.255.255.0 192.168.60.1 [zonghexin]ip route-static 0.0.0.0 0.0.0.0 192.100.50.1<zonghexin>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]y防火墙USG6000：配置访问策略允许内网所有PC访问外网（路由器）地址Username:adminPassword: （默认密码Admin@123）The password needs to be changed. Change now? [Y/N]: yPlease enter old password: （默认密码Admin@123）Please enter new password: 新密码Please confirm new password: 新密码确认[USG6000V1]int g1/0/1 //配置内网端口[USG6000V1-GigabitEthernet1/0/1]ip address 192.100.50.1 255.255.255.252 [USG6000V1-GigabitEthernet1/0/1]service-manage http permit[USG6000V1-GigabitEthernet1/0/1]service-manage https permit[USG6000V1-GigabitEthernet1/0/1]service-manage ping permit[USG6000V1]int g1/0/0 //配置外网端口[USG6000V1-GigabitEthernet1/0/0]ip address 10.128.60.5 255.255.255.252 [USG6000V1]firewall zone trust //把端口加入到安全域[USG6000V1-zone-trust]add interface GigabitEthernet 1/0/1[USG6000V1]firewall zone untrust //把端口加入到非安全域[USG6000V1-zone-untrust]add interface GigabitEthernet1/0/0[USG6000V1]ip route-static 0.0.0.0 0.0.0.0 10.128.60.6[USG6000V1]ip route-static 192.168.10.0 255.255.255.0 192.100.50.2[USG6000V1]ip route-static 192.168.20.0 255.255.255.0 192.100.50.2[USG6000V1]ip route-static 192.168.30.0 255.255.255.0 192.100.50.2[USG6000V1]security-policy //访问策略[USG6000V1-policy-security]rule name "trust to untrust"[USG6000V1-policy-security-rule-trust to untrust][USG6000V1-policy-security-rule-trust to untrust]source-zone trust[USG6000V1-policy-security-rule-trust to untrust]destination-zone untrust [USG6000V1-policy-security-rule-trust to untrust] action permit[USG6000V1-policy-security-rule-trust to untrust] rule name local[USG6000V1-policy-security-rule-local]source-zone local[USG6000V1-policy-security-rule-local]destination-zone trust[USG6000V1-policy-security-rule-local]action permit<USG6000V1>save路由器：[Huawei]int g0/0/1[Huawei-GigabitEthernet0/0/1]ip address 10.128.60.6 255.255.255.252 [Huawei]ip route-static 0.0.0.0 0.0.0.0 10.128.60.5<Huawei>savepc>ping 10.128.60.6Ping 10.128.60.6: 32 data bytes, Press Ctrl_C to breakFrom 10.128.60.6: bytes=32 seq=1 ttl=252 time=765 ms From 10.128.60.6: bytes=32 seq=2 ttl=252 time=141 ms From 10.128.60.6: bytes=32 seq=3 ttl=252 time=78 msFrom 10.128.60.6: bytes=32 seq=4 ttl=252 time=78 msFrom 10.128.60.6: bytes=32 seq=5 ttl=252 time=78 msPC机测试通过基本功能实现。

防火墙培训目录一、防火墙概念二、主流品牌防火墙的介绍、基本工作原理三、主流品牌防火墙常见组网方式及配置示例四、防火墙的维护2一、防火墙的概念1、防火墙的概念2、防火墙和路由器的差异3、防火墙的分类1、防火墙的概念随着Internet的日益普及，许多LAN（内部网络）已经直接可以接入Internet网络，这种开放式的网络同时带来了许多不安全的隐患。

在开放网络式的网络上，我们的周围存在着许多不能信任的计算机（包括在一个LAN之间），这些计算机对我们私有的一些敏感信息造成了很大的威胁。

在大厦的构造，防火墙被设计用来防止火从大厦的一部分传播到大厦的另外一部分。

我们所涉及的防火墙服务具有类似的目的：“防止Internet的危险传播到你的内部网络”。

现代的防火墙体系不应该只是一个“入口的屏障”，防火墙应该是几个网络的接入控制点，所有经过被防火墙保护的网络的数据流都应该首先经过防火墙，形成一个信息进入的关口，因此防火墙不但可以保护内部网络在Internet中的安全，同时可以保护若干主机在一个内部网络中的安全。

在每一个被防火墙分割的网络中，所有的计算机之间是被认为“可信任的”，它们之间的通信可以不受防火墙的干涉。

而在各个被防火墙分割的网络之间，必须按照防火墙规定的“策略”进行互相的访问。

简单的说，防火墙是保护一个网络免受“不信任”的网络的攻击，但是同时还必须允许两个网络之间可以进行合法的通信。

防火墙应该具有如下基本特征：经过防火墙保护的网络之间的通信必须都经过防火墙。

只有经过各种配置的策略验证过的合法数据包才可以通过防火墙。

防火墙本身必须具有很强的抗攻击、渗透能力。

防火墙可以保护内部网络的安全，可以使受保护的网络避免遭到外部网络的攻击。

硬件防火墙应该可以支持若干个网络接口，这些接口都是LAN 接口（如Ethernet 、Token Ring 、FDDI ），这些接口用来连接几个网络。

在这些网络中进行的连接都必须经过硬件防火墙，防火墙来控制这些连接，对连接进行验证、过滤。

华为防火墙实现双机热备配置详解，附案例一提到防火墙，一般都会想到企业的边界设备，是内网用户与互联网的必经之路。

防火墙承载了非常多的功能，比如：安全规则、IPS、文件类型过滤、内容过滤、应用层过滤等。

也正是因为防火墙如此的重要，如果防火墙一旦出现问题，所有对外通信的服务都将中断，所以企业中首先要考虑的就是防火墙的优化及高可用性。

本文导读一、双机热备工作原理二、VRRP协议三、VGMP协议四、实现防火墙双机热备的配置一、双机热备工作原理在企业中部署一台防火墙已然成为常态。

如何能够保证网络不间断地传输成为网络发展中急需解决的问题！企业在关键的业务出口部署一台防火墙，所有的对外流量都要经过防火墙进行传输，一旦防火墙出现故障，那么企业将面临网络中断的问题，无论防火墙本身的性能有多好，功能有多么强大。

在这一刻，都无法挽回企业面临的损失。

所以在企业的出口部署两台防火墙产品，可以在增加企业安全的同时，保证业务传输基本不会中断，因为两台设备同时出现故障的概率非常小。

经过图中右边的部署，从拓补的角度来看，网络具有非常高的可靠性，但是从技术的角度来看，还需解决一些问题，正因为防火墙和路由器在工作原理上有着本质的区别，所以防火墙还需一些特殊的配置。

左图，内部网络可以通过R3→R1→R4到达外部网络，也可以通过R3→R2→R4到达，如果通过R3→R1→R4路径的cost（运行OSPF协议）比较小，那么默认情况，内部网络将通过R3→R1→R4到达外部网络，当R1设备损坏时，OSPF将自动收敛，R3将通过R2转发到达外部网络。

右图，R1、R2替换成两台防火墙，默认情况下，流量将通过FW1进行转发到达外部网络，此时在FW1记录着大量的用户流量对应的会话表项内容，当FW1损坏时，通过OSPF收敛，流量将引导FW2上，但是FW2上没有之前流量的会话表，之前传输会话的返回流量将无法通过FW2，而会话的后续流量需要重新经过安全策略的检查，并生成会话。

防火墙二层模式部署在互联网出口，运行在双机热备的主备模式下。

上连出口网关路由器，下连入侵防御系统，对接沙箱和CIS ，按等保三级“安全区域边界”相关控制点配置策略。

CIS 、SecoManager 一般部署在“运维管理区”，如果用户网络没有按分域架构部署，CIS 、SecoManager 可直接连接核心交换机，保证USG 和CIS 、SecoManager 路由可达即可。

1 防火墙部署及配置指南1.1 方案描述1.2 网络规划1.3 配置思路1.完成防火墙基本网络配置，包括接口和安全区域。

2.配置防火墙双机。

3.配置安全策略，放通OSPF协议流量和内部服务器对外提供服务的流量，禁止其他流量通过。

4.配置路由器和交换机OSPF。

数据规划参考2.2.2 网络规划，配置操作请参考相关路由器与交换机产品文档。

5.参考本手册后续章节完成与FireHunter、SecManager、CIS、日志服务器的对接和业务配置。

1.4 配置详情1.完成网络基本配置。

2.配置双机热备功能。

3.在FW_A上配置安全策略。

双机热备状态成功建立后，FW_A的安全策略配置会自动备份到FW_B上。

# 配置安全策略，允许上下行路由器交互的OSPF报文通过FW。

当FW的业务接口工作在二层时，上下行设备之间的OSPF报文需要通过FW。

OSPF报文受firewall packet-filter basic-protocol enable命令控制。

缺省情况下，firewall packet-filter basic-protocol enable处于开启状态，即OSPF报文受安全策略控制，需要在上行业务接口所在安全区域与下行业务接口所在安全区域之间配置安全策略，允许协议类型为OSPF的报文通过。

本例以firewall packet-filter basic-protocol enable开启为例进行介绍。

HRP_M[FW_A] security-policyHRP_M[FW_A-policy-security] rule name policy_ospf_1HRP_M[FW_A-policy-security-rule-policy_ospf_1] source-zone trustHRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-zone untrustHRP_M[FW_A-policy-security-rule-policy_ospf_1] source-address 10.3.0.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] source-address 10.3.1.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-address 10.3.0.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-address 10.3.1.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] action permitHRP_M[FW_A-policy-security-rule-policy_ospf_1] quitHRP_M[FW_A-policy-security] rule name policy_ospf_2HRP_M[FW_A-policy-security-rule-policy_ospf_2] source-zone untrustHRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-zone trustHRP_M[FW_A-policy-security-rule-policy_ospf_2] source-address 10.3.0.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] source-address 10.3.1.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-address 10.3.0.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-address 10.3.1.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] action permitHRP_M[FW_A-policy-security-rule-policy_ospf_2] quit# 配置安全策略，允许外部访问内部服务器的服务端口。

Eudemon防火墙双机热备业务特性与配置Eudemon防火墙是华为公司推出的一款高性能、高可靠性的网络安全设备。

在网络架构中，防火墙是非常重要的部分，其主要作用是监控和控制数据流量，保护网络安全。

而双机热备技术则是防火墙设备中的一项重要功能，能够在主设备故障的情况下，自动进行切换，保障网络的连续性和可靠性。

Eudemon防火墙的双机热备技术具有以下几个特性：1、高可用性：双机热备技术使得主备设备之间的状态保持实时同步，当主设备发生故障时，备设备可以立即接管主设备的工作，保证网络的持续运行。

2、高性能：双机热备技术采用硬件加速和负载均衡技术，可以将数据流量均匀地分发到主备设备上进行处理，提高防火墙的处理能力和响应速度。

3、灵活的部署方式：双机热备技术支持主备设备的本地部署和远程部署，可以根据实际情况进行选择，灵活满足不同网络环境的需求。

4、恢复能力强：双机热备技术具备自动切换和自动恢复功能，当主设备恢复正常运行时，能够自动将工作从备设备切换回主设备，实现系统的自动恢复和平滑过渡。

5、稳定可靠：双机热备技术采用了多种冗余设计，包括硬件冗余、软件冗余和数据冗余等，可以有效地提高防火墙的稳定性和可靠性，有效避免单点故障的发生。

对于Eudemon防火墙双机热备的配置，可以按照以下步骤进行：1、设备连接和初始化：将主备设备之间进行物理连接，确保两者之间的网络畅通，然后进行设备的初始化配置，包括设置IP地址、子网掩码、网关等，以及进行设备的授权和许可证的导入。

2、主备设备的信息同步：在主备设备之间进行信息同步，包括配置文件、路由表、状态信息等。

这是保证主备设备之间能够实时同步状态的基础。

3、配置双机热备功能：在主设备上开启双机热备功能，并设置备设备的优先级，配置主备设备的心跳检测参数，以便能够实时监测主备设备的状态。

4、测试和验证：在配置完成后，进行测试和验证，包括主备设备之间的切换测试、数据流量的负载均衡测试等，确保双机热备功能的正常运行和可靠性。

【防火墙技术案例5】双机热备（负载分担）组网下的IPSec配置论坛的小伙伴们，大家好。

强叔最近已经开始在“侃墙”系列中为各位小伙伴们介绍各种VPN了。

说到VPN，小伙伴们肯定首先想到的是最经典的IPSec VPN，而且我想大家对IPSec的配置也是最熟悉的。

但是如果在两台处于负载分担状态下的防火墙上部署IPSec VPN又该如何操作呢？有什么需要注意的地方呢？本期强叔就为大家介绍如何在双机热备的负载分担组网下配置IPSec。

【组网需求】如下图所示，总部防火墙NGFW_C和NGFW_D以负载分担方式工作，其上下行接口都工作在三层，并与上下行路由器之间运行OSPF协议。

（本例中，NGFW是下一代防火墙USG6600的简称，软件版本为USG6600V100R001C10）现要求分支用户访问总部的流量受IPSec隧道保护，且NGFW_C处理分支A发送到总部的流量，NGFW_D 处理分支B发送到总部的流量。

当NGFW_C或NGFW_D中一台防火墙出现故障时，分支发往总部的流量能全部切换到另一台运行正常的防火墙。

【需求分析】针对以上需求，强叔先带小伙们做一个简要分析，分析一下我们面临的问题以及解决这个问题的方法。

1、如何使两台防火墙形成双机热备负载分担状态？两台防火墙的上下行业务接口工作在三层，并且连接三层路由器，在这种情况下，就需要在防火墙上配置VGMP组（即hrp track命令）来监控上下行业务接口。

如果是负载分担状态，则需要在每台防火墙上调动两个VGMP组（active组和standby组）来监控业务接口。

2、分支与总部之间如何建立IPSec隧道？正常状态下，根据组网需求，需要在NGFW_A与NGFW_C之间建立一条隧道，在NGFW_B与NGFW_D之间建立一条隧道。

当NGFW_C与NGFW_D其中一台防火墙故障时，NGFW_A和NGFW_B都会与另外一台防火墙建立隧道。

3、总部的两台防火墙如何对流量进行引导？总部的两台防火墙（NGFW_C与NGFW_D）通过路由策略来调整自身的Cost值，从而实现正常状态下来自NGFW_A的流量通过NGFW_C转发，来自NGFW_B的流量通过NGFW_D转发，故障状态下来自NGFW_A和NGFW_B的流量都通过正常运行的防火墙转发。

2台华为防火墙负载分担模式原理2台华为防火墙负载分担模式原理1. 引言在网络安全领域，防火墙是非常重要的设备之一。

华为防火墙作为一种高性能、高可用性的网络安全设备，可以有效保护企业网络免受恶意攻击。

其中，负载分担模式是保证防火墙性能和可用性的重要机制之一。

本文将详细介绍2台华为防火墙负载分担模式的原理，以及它们在网络安全中的重要性。

2. 2台华为防火墙负载分担模式的原理2台华为防火墙负载分担模式是基于负载均衡原理进行设计的。

在该模式下，两台防火墙会共同处理流量请求，并将负载均衡地分配到不同的防火墙上进行处理。

主要原理如下：2.1 外部负载均衡器在2台华为防火墙负载分担模式中，我们通常会使用一个外部负载均衡器来分配流量。

外部负载均衡器可以基于不同的算法（如轮询、加权轮询等）将流量均匀地分发到两台防火墙之间。

这样可以有效避免某台防火墙成为瓶颈，提高整体性能和可用性。

2.2 内部负载均衡器除了外部负载均衡器，2台华为防火墙之间还会通过内部负载均衡器来分担负载。

内部负载均衡器通常是一个控制器，它可以监控两台防火墙的性能状态，并根据实时负载情况，将流量按比例分配到不同的防火墙上。

这样可以进一步提高负载均衡的效果，确保两台防火墙能够充分利用其性能优势。

3. 2台华为防火墙负载分担模式在网络安全中的重要性2台华为防火墙负载分担模式在网络安全中具有重要的作用，主要有以下几个方面：3.1 提高性能和可用性通过2台防火墙的负载分担模式，可以实现流量的均衡分配，从而提高整体的性能和可用性。

当网络流量激增时，两台防火墙都可以充分发挥其性能优势，确保网络的稳定运行。

3.2 提高安全性负载分担模式可以将流量分散到多台防火墙上进行处理，有效降低单一防火墙受到攻击的风险。

即使一台防火墙受到攻击或发生故障，其他防火墙仍然可以正常工作，保护网络免受恶意攻击。

3.3 优化资源利用通过负载分担模式，可以充分利用两台防火墙的性能，并实现资源的最大化利用。

双机热备与 NAT 功能结合一组网需求USG作为安全设备被部署在业务节点上。

USG的业务接口工作在三层，上下行连接交换机。

USG_A、 USG_B以主备备份方式工作。

内网用户可以通过公网地址访问Internet。

正常情况下， USG_A作为主用设备，处理业务流量； USG_B作为备用设备，不处理业务流量。

当USG_A的接口或整机发生故障时， USG_B切换为主用设备接替USG_A处理业务流量，从而保证业务不中断。

图 1-44 业务接口工作在三层，上下行连接交换机的组网图配置思路1. 由于USG的业务接口工作在三层，能够配置IP地址。

而且USG上下行连接交换机，交换机能够透传VRRP报文。

因此本举例选择在业务接口上配置IP地址和VRRP备份组，由VRRP备份组监控接口状态。

2. 为了实现主备备份方式，需要将USG_A的VRRP备份组加入Active管理组， USG_B的VRRP备份组加入Standby管理组，由管理组统一监控接口状态。

3. 为了使内网用户能够使用公网IP地址访问Internet，需要配置Trust与Untrust域间的源NAT。

由于NAT地址池中的地址与VRRP备份组的虚拟IP地址在同一网段，为了避免业务冲突，需要配置NAT地址池与管理组绑定。

4. 为了使USG_B能够备份USG_A的关键配置命令和会话表状态信息，需要在两台USG上指定HRP备份通道，然后启用HRP功能。

5. 为了保证正常情况下路由可达，且主备设备状态切换后流量能够被正确地引导到备用设备上，需要在内网的PC或设备上配置静态路由，下一跳为VRRP备份组的虚拟IP地址。

操作步骤步骤1 在USG_A上配置各个接口的IP地址，并将接口加入安全区域。

1. 选择“网络 > 接口 > 接口”。

2. 在“接口列表”中，单击GE0/0/1对应的，显示“修改GigabitEthernet”界面。

GE0/0/1的相关参数如下，其他参数使用默认值：l 安全区域： untrustl 模式：路由l 连接类型：静态IPl IP地址： 10.2.0.1l 子网掩码： 255.255.255.03. 单击“应用”。
