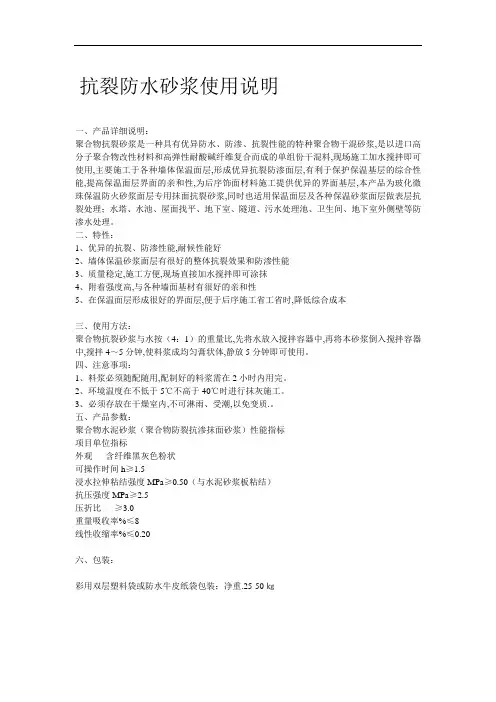

聚合物防水抗裂砂浆（欧丽亚品牌）
☆OLY-5301欧丽亚聚合物防水抗裂砂浆适用范围：
建筑物外墙的整体防水防渗；地下建筑物；电梯井、水渠、库、卫生间、食用及非食用水池等；地板防水防潮，并可用于瓷砖粘贴和防水。
☆OLY-5301欧丽亚聚合物防水抗裂砂浆产品特点：
○涂层致密，透气不透水；
○涂层强度高，凝固期短；
○与基面粘结力强，体积稳定，低收缩性，防止龟裂，涂层抗渗性能强，可长期泡水；
○无味，无毒，不燃，环保，耐候性强；
○强度高，具有良好的亲和性，可以节省保护层；
○加水即用，施工容易，易于保证工程质量。
☆基面处理：
○底材必须坚实平整。表面必须干净，无灰尘，油腻、脱落物、脱模剂，以及其他破屑物质。
○所有小空隙可用粉料加入清水或水泥胶浆搅拌成湿团状，将其抹平。阴阳角需预先抹成圆弧或钝角。
☆OLY-5301欧丽亚聚合物防水抗裂砂浆施工方法：
用于厕、厨、卫墙地面、外墙面防水（界面层、防水层）：
○界面层：在清理好并保持湿润的基层上稍用劲刮涂一道聚合物防水抗裂砂浆灰浆作为防水界面层（厚度约1-2mm），刮涂时应满铺、密实。
○防水层：界面层刮好后，随即同时在其上刮涂一道聚合物防水抗裂砂浆灰浆作为防水层（厚度约2-3mm）刮涂方向应与界面层互成90°，刮涂时应满铺、密实。
用于各种饰面砖的防水粘接：
○单砖块贴：粘贴饰面砖时，应在清理好的基层面或砖背面刮涂一道聚合物防水抗裂砂浆灰浆作为粘结层（厚度约4mm），按弹线或挂线分格自上而下或自下而上进行粘贴，并待粘接层终凝后再用弥缝泥进行弥缝。
○双面涂层粘贴：饰面粘贴有防水要求时，可采用双面涂层法，即在基层面上刮涂一道聚合物防水抗裂砂浆灰浆（厚度约2-3mm），同时在面砖背面刮涂一道PA-A型聚合物防水抗裂砂浆灰浆（厚度约2-3mm）进行粘贴，并待粘接层终凝后再用弥缝泥进行弥缝。
☆注意事项：
○含有石灰之灰水泥不可直接覆盖本产品涂层之上，必须先涂上界面处理剂以增强粘结力。
○浆料涂后24小时之内，需采取保护措施以防止人行走，淋雨，霜冻，烈日暴晒。
☆OLY-5301欧丽亚聚合物防水抗裂砂浆正常用量：
1～2kg/m2，实际用量根据基面平整度及工人施工习惯而定。
☆储存：
存放于阴凉干燥处，未启封产品保质期为一年。
目前国内聚合物水泥砂浆有两种： 1、是厂家配好的成品砂浆，分单组分（干粉)和双组分（粉料+乳液）两种。 这两种使用效果都很好，但缺点是使用成本非常高，特别是后者双组分类，薄薄几毫米厚度，平方材料成本都高达十几元；因此使用范围受到很大的限制。 2、是外加剂形式，国内一直使用的是乳液型的聚合物水泥砂浆改性剂，使用方法是，施工现场按配合比（一般是重量比，乳液：水泥：沙=1：2：4）与水泥沙混合搅拌后使用，通过改性后得到高性能的聚合物水泥砂浆，使用效果非常好，但相对成本比双组分类低些，但乳液用量达到了水泥的一半，5毫米施工厚度计算，平方材料成本也将达到10元以上。 3、重点！也是外加剂的形式，特点：使用成本低（对比乳液型聚合物水泥砂浆改性剂可节省10倍的用量，8倍的成本）， 低成本！可实现在墙体的抹面砂浆全部采用聚合物水泥砂浆（厚度20毫米左右），如此可在提高工程质量的同时，可降低材料成本、减少施工环节、缩短工期、降低人工成本。 【粉剂型聚合物水泥砂浆改性剂】，我公司【深圳市晋元建筑科技开发有限公司】的专利产品！是深圳市2008年建设科技立项和建设科技成果推广转化指南项目。 简要说明: “筑龙”牌ZL205 型聚合物防水砂浆添加剂(改性剂)是由进口聚合物胶粉、抗裂纤维、聚丙烯酸盐等高分子材料和其它填料复合而成。掺入水泥砂浆混合使用，具抗裂、抗渗、防水、防潮、防冻、抗冲磨、耐腐蚀等多种功能，能加速水泥颗粒水化和分散，减少用水量，堵塞由于砂浆硬化、水分蒸发后而留下的孔隙，使砂浆不产生干收缩裂缝，降低吸水率，达到防水抗渗、抗裂、增加抗压、粘结强度的目的。 特性：（节省工期、降低成本、提高质量） 1、良好的粘接与柔韧性能。
聚合物水泥砂浆防水层施工 聚合物水泥基防水涂膜或聚合物水泥砂浆防水在本工程主要用于厨房、卫生间、外墙，其施工工艺如下： (1) 材料、配合比及配制要点 1) 材料 A 水泥、砂子、水 B PAE聚合物高分子乳液 C 杜拉纤维（Durafeber） (2) 配合比及配制要点 A 素浆的配制 将水泥加入有2%PAE乳液的水溶液中拌合均匀，调制成可涂刷的稠度即可。 B 砂浆的配制 C 配制要点 a按照配合比准确称量所用材料； b分别将散体料（水泥、砂、杜拉纤维）和液体组份（PAE、定量水）拌合均匀，将混合均匀的粉料倒入液体料中，边加入粉料边搅拌至均匀即可应用。 (2) 防水层构造 防水层的厚度约为1.5～2cm,采用三层作法，即一道涂布、两道抹压。在基层上先以聚合物水泥素浆涂刷一遍，厚度约为0.1～0.3mm，再抹压一道聚合物水泥砂浆，厚约8～10mm，待终凝后再抹压第二道砂浆，厚约8～10mm。 (3) 防水层的施工 1) 基层处理及一般要求 A 基层必须坚固并有一定强度。 B 基层表面应洁净、无油污，施工前宜用水冲刷干净。 C 基层如有孔洞或裂缝，应在其所处部位剔成V型槽。以EVA聚合物水泥砂浆填实抹平。 D 若基层已有渗漏，则应先堵漏、后抹聚合物水泥砂浆。 E 基层如有管道穿过，应先沿管道周围剔成20mm×20mm的环形构槽，并清洗干净，再用聚氨酯嵌缝膏嵌缝，厚约5～8mm，然后用聚合物水泥砂浆将缝抹平。 2) 施工 A 在已处理好的基层面上，用长柄棕刷涂刷一道EVA聚合物水泥素浆，厚度约为0.1～0.3mm，要涂刷均匀。 B 素浆层干燥后，应先将阴阳角部位以及管道根部做补强防水处理，即用聚氨酯防水涂料涂刷两遍，厚度约为1～2mm，宽度不小于100mm。 C 设置分格缝：EVA聚合物水泥砂浆早期收缩值虽小，但为保证防水层质量，大面积施工仍须设置分格缝。分格缝间距约4～5m，分格面积约20m2，形状为正
由于各地外墙构造的不同，外墙防水设计差别很大，同一地区，不同时期，不同建筑，设计标准不同，差别也很大。但由于我国一般民用建筑的结构及构造体系大体相近，特别是砌体用料变化不大，因此防水方面存在问题又有许多共同之点。本文仅就其中一些问题，通过墙体构造分析，提出解决的办法与途径。 １基本原则 1.1减少结构主体变形的影响 减少结构主体变形的影响是外墙防水的先决条件。除了结构专业须控制荷载及整体温度变形外，容易被忽视的是屋盖温度变形对顶层墙体的影响。这种影响通常比预料的要大，因此建议屋面构造均应设计绝热层。 非框架砌体，主要靠圈梁、构造柱减少或控制主体变形的影响。只要按要求，设计墙体砌块排列立面图，并采用专用砂浆砌筑，问题都不大。 框架填充砌块墙体减少主体变形影响的措施主要有：从顶层向下，逐层填充砌块；各层填至框架梁底处，暂时留空不作，待外墙全部填砌后，再完成斜砖顶砌；粉刷前进行梁底检查，有空漏处勾填砂浆，必要时，压力注浆。 1.2保证砌体砌筑质量 外墙发生较严重的渗漏，大多与砌体砌筑质量有直接关系，而与砌块种类基本无关。同济大学的一个研究小组曾对4种砌块砌筑的墙体进行雨水强度透渗试验。结果是：只有当砌体结构出现贯穿裂缝时，外墙背面才出现湿斑。因此，保证砌体的砌筑质量，特别是竖缝砂浆的饱满度，乃是外墙防水的基本条件。 1.3解决外墙温变裂缝 北方建议采用外墙外保温系统，不仅节能，同时也解决防水，因为渗漏与温变裂缝有直接关系。该系统用于新建建筑的关键是外墙设计必须一次到位，包括所有外挂设备及预埋预留条件。若旧建筑外墙大面积渗漏，且系砌块砌筑质量普遍低下所致。治理时又不允许改动墙体，不影响用户正常使用，想彻底解决渗漏，借用该系统，可能是一个好主意。 在南方，新建空心砌块外墙，建议东、西墙采用三（排）孔砌块，总厚190mm；外墙饰面设计成浅色，增加隔热效果。多层建筑还可考虑种植攀爬植物。 1.4明确外墙防水设防的标准 外墙防水设防的标准主要考虑多雨地区的风压。基本风压值与所在地区有关。同一地区风压实际值，与建筑的高度有关，与所处地形及周边环境亦有关，但能够明确考虑的，主要还是高度。 2构造措施 2.1混凝土空心砌块 (1)应采用合格的机制砌块。工地现场制作的砌块，质量不稳，尺寸不准，养护条件差，影响砌体质量，渗漏率高。 (2)砌块应两端带肋，砌筑时应采用肋灰法。水平面提倡用电振铺灰器，仅在两侧肋面上铺灰。砌筑时注意竖缝满浆：端肋应按预施灰法操作（通常同时只铺3块砌块），铺灰后，轻提砌块，挤浆砌筑；这之前，对已上墙的砌块端肋也已先行施灰。 (3)砌块砌筑时要保持干燥；斜砖顶砌至少要隔日进行；砌后7d进行粉刷。粉刷前对砌体质量进行验收，重点在竖向灰缝。对有问题的灰缝用掺膨胀剂的水泥砂浆（1：3）勾缝处理。 (4)首皮砌块应满浆铺砌，并用C15混凝土将空孔填实，内高外低；如有必要，可在纵向低处预留若干排水孔；端部窄孔则用水泥砂浆填实。门窗洞口两侧空孔也用混凝土填实，窗上口钢筋混凝土梁底外低内高，窗下口混凝土卧梁也外低内高。
聚合物防水砂浆施工工艺 产品简介 聚合物水泥防水砂浆由水性高分子聚合物胶乳、普通硅酸盐水泥、石英砂为主要成分，并加入多种改性助剂配制而成。聚合物水泥防水砂浆具有较好的抗渗性能，可采用薄层抹灰施工，同时该产品还具有一定的柔性和较好的粘接、防裂性能。由于采用水性聚合物胶乳作为改性成分，无有机溶剂挥发，对环境无污染。 该产品采用双组分包装形式，使用时按使用说明的比例现场搅拌即可。 2．应用范围 聚合物水泥防水砂浆适用于新旧砖、石、混凝土结构的地面、墙面、厨房、厕浴间、地下室、蓄水池、游泳池、水塔、粮库贮仓、洞库、隧道、地铁、堤坝等防水、防渗工程。 3.施工机具 工具名称 搅拌器（砂浆搅拌机或电钻）、拌料桶、抹子、刮板 4. 施工工艺 4.1 防水砂浆涂抹前，基层混凝土和砂浆强度应不低于设计值的80%。 4.2 基层应平整、坚固、洁净，无浮尘杂物，不得有疏松、凹陷处；如果有油污、孔洞等要进行清洗、修补处理。若为地下防水，还要检
查有没有渗漏点，如有渗漏点，要事先进行堵漏处理。 4.3 施工前，基层面要用水充分润湿，无积水时可施工。 4.4 聚合物水泥防水砂浆搅拌必须用砂浆搅拌机或手提电钻配以搅拌齿进行现场搅拌，不能采用人工拌和。搅拌时间比普通砂浆要延长2～3分钟，最好先预搅拌2分钟，静停2分钟，再二次搅拌2分钟以便充分搅拌均匀。一次不要搅拌太多，根据抹灰速度进行搅拌，搅拌好的砂浆要在1小时内用完。施工中因环境温度、风力等因素影响可适量加水，以标准比例拌制的稠度为准。 4.5 管根部、地漏口、结构转角等细部构造处，应进行增强处理。管根部周围在基层宜剔宽深约为1㎝的槽，用聚合物水泥防水砂浆嵌入后涂抹聚合物水泥防水砂浆一遍，压入一层网格布。其上再进行聚合物水泥防水砂浆抹灰。 4.6 聚合物水泥防水砂浆施工时，抹灰的厚度应一致，不得出现薄厚不均的现象。抹灰各层应紧密贴合，每层宜连续施工；如必须留茬时，采用阶梯坡形茬，但必须离开阴阳角处200mm；接茬要依层次顺序操作，层层搭接紧密，搭接宽度不小于100mm。 4.7 抹灰总厚度要根据防水等级确定：地上工程宜为4～6mm；地下工程宜≥6.0mm。高分子复合水泥防水砂浆抹灰二至三遍，每层抹灰厚度为2～3mm，第一层抹灰抹完后，干燥成膜（不小于5小时）后再进行第二层抹灰。最后一层抹灰表面应压实、抹平。每平方米砂浆消耗量约为2.0㎏/㎜。
保温砂浆的配方比例是多少 保温砂浆，抗裂砂浆的配方比例分别是多少，它们的粘接强度和抗裂程度又是多少，请详细说明 满意答案： 基础料与砂浆王母料的配比:常规是每一吨基础料放20—30公斤砂浆王母料,每吨基础料加多少砂浆王母料比例可高可低...配方如下:(保温粘接)425水泥400公斤,重钙50公斤,沙子600公斤,胶粉15-20公斤,纤维素3公斤。 追问：那抗裂 补充： GL-2保温粘结砂浆生产参考配方： 42.5R普硅水泥 400公斤 灰钙粉400目(熟石灰粉) 40公斤 硅砂30-60目550公斤 GL-2保温粘结砂浆专用可再分散胶粉 18-25公斤 注: GL-2保温粘结砂浆专用可再分散胶粉24元/公斤 GL-3聚苯颗粒胶粉料生产参考配方： 42.5R普硅水泥 550公斤 Ⅱ级粉煤灰150公斤 聚丙烯纤维(6MM长) 1公斤 聚丙烯纤维(9MM长) 1公斤 灰钙粉400目(熟石灰粉) 300公斤 GL-3聚苯颗粒保温胶粉料专用可再分散胶粉 28-30公斤 注: GL-3聚苯颗粒保温胶粉料专用胶粉25元/公斤 GL-4保温罩面抗裂砂浆生产参考配方： 42.5R普硅水泥250公斤 Ⅱ级粉煤灰75公斤 硅砂40-70目 375公斤 硅砂70-140目 300公斤 聚丙烯纤维(6MM长) 1公斤 聚丙烯纤维(9MM长) 1公斤 木质素(灰色1000微米长) 4公斤 GL-4保温罩面抗裂砂浆专用可再分散胶粉 28-30公斤 注: GL-4保温罩面抗裂砂浆专用胶粉28元/公斤 GL-5玻化微珠胶粉料生产参考配方： 42.5R普硅水泥900公斤 聚丙烯纤维(6-9MM长) 2公斤 灰钙粉400目(熟石灰粉) 100公斤 GL-5玻化微珠胶粉料专用胶粉 28-30公斤 注: GL-5玻化微珠保温胶粉料专用胶粉 25元/公斤 粉刷石膏（底层）参考配方 高强α半水石膏粉 300公斤 40-70目中粗砂 600公斤 400目重钙粉 100公斤 GL-10底层粉刷石膏专用胶粉17-20公斤
桩头防水施工方案(水泥基渗透结晶+聚合物 水泥砂浆) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
桩头防水施工方案 一、编制依据 （1）GB 50300-2013建筑工程施工质量验收统一标准； （2）GB 50209-2010地面工程施工质量验收规范； （3）ZBBZH/GJ 29建筑防水工程技术规范； 二、施工准备 技术准备 (1)施工前应进行技术交底和操作工人岗前培训； (2)根据设计与规范要求确定防水材料的品种、性能及需用量计划。 材料准备 (1)原材料通过抽样检查、试验,确认验收合格； (2)按照配合比要求做出样板块，并通过验收确认。 主要机具 (1)切割桩头的专用盘锯、空气压缩机、风镐； (2)钢丝刷、滚筒、软毛刷、凿子、錾子、扫把、锤子、刮板等。 作业条件 (1)桩基已通过检测和验收,并已办好移交手续； (2)管桩内已按设计要求浇筑完砼，并通过验收； (3)做好定位放线、桩位复核工作，并通过验收。 (4)桩周的砼垫层和承台处的砖胎膜已施工完毕，并通过验收； (5)施工期间做好降排水工作，破桩头若发现渗漏水，应先采取措施并将渗漏水止住。 三、施工工艺 工艺流程 (1)预应力管桩：定位放线→切桩→人工打凿和管桩内浇筑砼→水泥基渗透结晶型防水涂料→聚合物水泥砂浆→养护→安装遇水膨胀止水条； (2)灌注桩：定位放线→人工打凿桩头砼→水泥基渗透结晶型防水涂料→聚合物水泥砂浆→养护→安装遇水膨胀止水条。
操作工艺 3.2.1桩切割 预应力管桩应采用专用切桩盘锯，根据标高线进行切桩，按设计放置钢筋、浇筑桩芯砼；砼灌注桩经人工修凿平整直至设计标高，基面应符合防水层施工要求。 如桩头标高低不能满足锚入承台100mm的要求，应沿桩周边500mm范围内凿成漏斗状，保证桩头锚入承台砼100mm。如桩头标高过低，则应按设计要求采取接桩措施。 3.2.2水泥基渗透结晶型防水涂料施工 (1)洗刷基层，对蜂窝麻面等劣质表面进行处理，局部缺陷采用聚合物水泥砂浆修补并找平； (2)湿润基层，刷第一度水泥基渗透结晶型防水涂料。 (3)间隔约3h后，涂刷第二遍涂料，两遍干的薄膜厚度应符合设计要求。 (4)水泥基渗透结晶性防水涂料和聚合物水泥砂浆的具体施工方法尚应满足产品说明书和设计的要求。 聚合物水泥砂浆 (1)按照产品说明书和配合比的设计要求配制好聚合物防水砂浆； (2)按设计要求沿桩头表面和桩周抹聚合物水泥砂浆，厚度不应小于 15mm； (3)聚合物水泥砂浆抗压强度不得小于桩身的强度等级。 3.2.4遇水膨胀橡胶止水条施工 (1)沿桩顶钢筋的根部按设计要求，安装成环状的遇水膨胀止水条，压实压紧，与钢筋紧密配合； (2)并对遇水膨胀止水条进行保护； (3)桩头防水构造如下图：
防水砂浆面 （不上人或上人）（SF防水、保温及找坡）屋面传热系数0.59W/m.2k屋面重量标准值子1.75KN/m2 1．20厚SF聚合物水泥防水砂浆面层，水泥：砂子：珍珠岩：防水溶液（重量比）=1：2：0.2：1，震捣抹平压光，分格缝双向中距3m，缝宽10mm，缝填密封膏。 2．30厚SF聚合物水泥防水砂浆底层，水泥：砂子：珍珠岩：防水溶液（重量比）=1：2：0.5：1.3，震捣 3．最薄80厚SF聚合物水泥珍珠岩保温兼找坡层，水泥：珍珠岩：防水溶液（重量比）=1：1.8：2，找2%的坡 4．钢筋混凝土屋面板 网格布的施工方法 一、SF防水溶液的配制方法：将一块700 克的SF浓缩材料放置到盛有3㎏清水的铁锅内熬到沸腾，彻底溶化，然后加到盛有97㎏的冷水里静止10分钟后使用。注：在静止过程中不允许搅拌。 二、找平层施工工艺 1、材料配合比：水泥：砂子：珍珠岩：防水溶液＝1：2：0.2：1 2、材料的搅拌（人工）：将严格按配合比计量后的水泥、砂子、珍珠岩投放在一起，反复干搅拌三遍，然后将按配合比计量后的防水溶液加入到搅拌均匀的干料中，反复湿搅拌三遍，检查材料是否搅拌均匀，塌落度是不是符合规范要求，各项指标检查合格，SF聚合物水泥防水砂浆材料搅拌完成； 3、找平层施工：找平层厚20mm，将搅拌均匀的SF聚合物水泥防水砂浆铺摊在处理完毕的基层上，然后用刮杠刮平，用木抹子搓压两遍，最后用铁抹子压实抹光。 三、保温层施工工艺 1、材料配合比：水泥：珍珠岩：防水溶液＝1：1.8：2 2、材料的搅拌（人工）：将严格按配合比计量后的水泥、砂子、珍珠岩投放在一起，反复干搅拌三遍，然后将按配合比计量后的SF防水溶液加入到搅拌均匀的干料中，反复湿搅拌三遍，检查材料是否搅拌均匀，塌落度是不是符合规范要求，各项指标检查合格，SF聚合物水泥珍珠岩保温材料搅拌完成； 3、保温层施工：保温层厚最薄处90mm。施工队技术员按图纸设计的排水坡度进行放线找坡，冲筋打点，经现场工长检验无误后报监理验收。验收合格后进行保温层施工，将搅拌均匀的SF聚合物水泥珍珠岩保温材料铺摊在找平层上，用铁碾子分层压实，然后用刮杠刮平。 四、防水层施工工艺 1、材料配合比：水泥：砂子：珍珠岩：防水溶液＝1：2：0.5：1.3 2、材料的搅拌（人工）：将严格按配合比计量后的水泥、砂子、珍珠岩投放在一起，反复干搅拌三遍，然后将按配合比计量后的防水溶液加入到搅拌均匀的干料中，反复湿搅拌三遍，检查材料是否搅拌均匀，塌落度是不是符合规范要求，各项指标检查合格，SF聚合物水泥防水砂浆材料搅拌完成；
防水砂浆分类 用作防水工程的防水层的防水砂浆有三种： (1)刚性多层抹面的水泥砂浆； (2)掺防水剂的防水砂浆； (3)聚合物水泥防水砂浆。 刚性多层抹面类 由水泥加水配制的水泥素浆和由水泥、砂、水配制的水泥砂浆，将其分层交替抹压密实，以使每层毛细孔通道大部分被切断，残留的少量毛细孔也无法形成贯通的渗水孔网。硬化后的防水层具有较高的防水和抗渗性能。 掺防水剂类 在水泥砂浆中掺入各类防水剂以提高砂浆的防水性能，常用的掺防水剂的防水砂浆有氯化物金属类防水砂浆、氯化铁防水砂浆、金属皂类防水砂浆和超早强剂防水砂浆等。 氯化物金属类 由氯化钙、氯化铝等金属盐和水按一定比例混合配制的一种淡黄色液体，加入水泥砂浆中与水泥和水起作用。在砂浆凝结硬化过程中生成含水氯硅酸钙、氯铝酸钙等化合物，填塞在砂浆的空隙中以提高砂浆的致密性和防水性。 氯化铁类 用氧化铁皮、盐酸、硫酸铝为主要原料制成的氯化铁防水剂，呈深棕
色溶液，主要成分为氯化铁、氯化亚铁及硫酸铝。该防水剂先用水稀释后再加入水泥、砂中搅拌，形成一种防水性能良好的防水砂浆。砂浆中氯化铁与水泥水化时析出的氢氧化钙作用生成氯化钙及氢氧化铁胶体，氯化钙能激发水泥的活性，提高砂浆的强度，而氢氧化铁胶体能降低砂浆的析水性，提高密实性。 金属皂类 用碳酸钠或氢氧化钾等碱金属化合物、氨水、硬脂酸和水按一定比例混合加热皂化成乳白色浆液加入到水泥砂浆中而配制成的防水砂浆，具有塑化效应，可降低水灰比，并使水泥质点和浆料间形成憎水化吸附层和生成不溶性物质，以堵塞硬化砂浆的毛细孔，切断和减少渗水孔道，增加砂浆密实性，使砂浆具有防水特性。 超早强剂类 在硅酸盐水泥(或普通水泥)中掺入一定量的低钙铝酸盐型的超早强外加剂配制而成的砂浆，使用时可根据工程缓急，适当增减掺量，凝结时间的调节幅度可为1～45min。超早强剂防水砂浆的早期强度高，后期强度稳定，并具有微膨胀性，可提高砂浆的抗开裂性及抗渗性。 聚合物水泥类 用水泥、聚合物分散体作为胶凝材料与砂配制而成的砂浆。聚合物水泥砂浆硬化后，砂浆中的聚合物可有效地封闭连通的孔隙，增加砂浆的密实性及抗裂性，从而可以改善砂浆的抗渗性及抗冲击性。聚合物分散体是在水中掺入一定量的聚合物胶乳(如合成橡胶、合成树脂、天
聚合物水泥防水砂浆试验作业指导书 SDZH/QMD1-58 1 适用范围 本作业指导书适用于聚合物水泥防水砂浆凝结时间、抗渗压力、抗压强度、抗折强度、粘结强度、耐热性、抗冻性试验。 2 依据 《聚合物水泥防水砂浆》JC/T 984-2011 《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T 1346-2001 《水泥胶砂强度检验方法》GB/T 17671（其最新版本适用于本文件） 《无机防水堵漏材料》GB 23440-2009 《混凝土界面处理剂》JC/T 907-2002 《普通混凝土长期性能与耐久性能试验方法》GB/T 50082-2009 《通用硅酸盐水泥》GB 175-2007 《聚合物改性水泥砂浆试验规程》DL/T 5126-2001 《行星式水泥胶砂搅拌机》JC/T 681-1997 3 主要仪器设备 1）水泥稠度及凝结时间测定仪 2）电动抗折试验机 3）压力试验机（300kN） 4）砂浆抗渗仪 5）电子拉力试验机（2000N） 6）电子天平（0.1g） 7）冻融箱：温度控制范围不应小于（-15~20）℃ 8）沸煮箱 4 标准试验条件 4.1试验室试验及干养护条件：温度（23±2）℃，相对湿度（50±10）%。 4.2养护室（箱）养护条件：温度（20±3）℃，相对湿度≥90%。 4.3养护水池：温度（20±2）℃。
4.4试验前样品及所有器具应在4.1条件下放置至少24h。 5 取样 5.1 组批 对同一类别产品，每50t为一批，不足50t也按一批计。 5.2 取样 在每批产品或生产线中不少于六个（组）取样点随机抽取。样品总质量不少于20kg。样品分为两份，一份试验，一份备用。试验前应将所取样品充分混合均匀，先进行外观检验，外观检验合格（液料经搅拌后均匀无沉淀；粉料为均匀、无结块的粉末。）后再按物理力学性能试验。 6 试验步骤 6.1配料 按生产厂推荐的配合比进行试验。 采用行星式水泥胶砂搅拌机低速搅拌或采用人工搅拌。 S类（单组分）试样：先将水倒入搅拌机内，然后将粉料徐徐加入到水中进行搅拌； D类（双组分）试样：先将粉料混合均匀，再加入已倒入液料的搅拌机中搅拌均匀。如需要加水的，应先将乳液与水搅拌均匀。搅拌时间和熟化时间按生产厂规定进行。若生产厂未提供上述规定，则搅拌3min、静止（1~3）min。 制备的砂浆分二次装入试模用插捣棒从边上向中间插倒25次，最后保持砂浆高出试模5mm，将高出的砂浆压实，刮平。试件成型后立即放入养护室养护，24h（从加水开始计 算时间）脱模。如经24h养护，会因脱模对强度造成损害的，可以延迟24h脱模。 7d龄期砂浆试件的养护：脱模后试件立即在温度为（20±2）℃的不流动水中养护继 续养护至3d龄期，再放入试验室干养护至7d龄期。 28d龄期砂浆试件的养护：脱模后试件立即在温度为（20±2）℃的不流动水中养护继续养护至7d龄期，再放入试验室干养护至28d龄期。 6.2 凝结时间 按6.1配料，按GB/T 1346-2001进行，采用受检的聚合物水泥防水砂浆材料取代该标准中试验用的水泥。 测定前准备工作：调整凝结时间测定仪的试针接触玻璃板时，指针对准零点。 初凝时间的测定：试件在标准养护箱内养护至起始时间之后30min时进行第一次测定。测定时，从标准养护箱中取出试模放到试针下，降低试针与水泥净浆表面接触。拧紧螺丝
中空玻化微珠保温砂浆（配合比） 普通硅酸盐水泥 150kg 优质微硅粉 15-23kg 聚丙烯短纤维 共聚物缩合胶粉 2-3kg 羟丙基甲基纤维素 2kg 玻化微珠 1立方 做法： （一）、界面拉毛 界面砂浆的配制:按中砂：水泥：界面剂=1：1：1的比例配置，先加入1份界面剂再加入1份中砂和1份水泥，搅拌成均匀的砂浆状态。 若使用成品界面砂浆时按干粉料:水=4:1 用搅拌机搅拌均匀成浆状。 为保证界面砂浆施工的适宜性,合理调整界面剂用量以达到适宜的稀释度。拉毛不宜太厚,但必须保证所有的砼墙面都做到毛面处理。用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上,不得漏刮,拉毛不宜太厚，约为1-2mm。配好的料注意防晒避风,一次配制量应在可操作时间内用完。 （二）打巴、冲筋
根据保温设计厚度,在墙面两端顶部吊垂直。根据垂直控制通线做垂直灰饼,再根据两垂直方向灰饼之间的通线,做墙面保温层厚度灰饼,每两饼之间的距离(横、竖、斜向)不超过2m。灰饼可用保温浆料做,也可用废聚苯板裁成5cm×5cm小块粘贴。 （三）抹保温浆料 玻化微珠保温砂浆配制:按干粉料:水=1：～,先将干粉料放入搅拌容器中, 再按比例将水加入,搅拌3-5min,使料浆成均匀膏状,即可使用。浆料必须随配随用,不得回收落地料再二次加水使用。 需设专人专职进行保温浆料及抗裂砂浆的搅拌,以保证搅拌时间与配合比的准确。保温层浆料应在3h内用完。中空玻化微珠保温砂浆分层抹灰厚度第一遍施工厚度一般在10mm左右,第二遍施工厚度在15mm左右，本工程可分两遍施工。分层施工间隔时间至少应在72小时以上，以不造成第一遍施工基体空鼓为准，保温砂浆施工时应达到贴饼、冲筋的厚度,并用大杠搓平,使墙面平整度达到要求。 阴阳角施工时宜从外向内压抹。 保温层固化干燥一般约3～4天，方可进行下道工序。 保温层验收：抹完保温层后，用检测工具进行检查。保温层应垂直、平整、阴阳角方正、顺直，对不符合要求的墙面，应进行修补，直到达到质量要求后方可进行抗裂砂浆施工。（五）抗裂砂浆层施工 抗裂砂浆干粉料:水按:1（重量比）用砂浆搅拌机或手提搅拌器搅拌,先在容器中按比例加入清水，然后慢慢倒入抗裂砂浆干粉，同时用电动搅拌器搅拌至均匀膏状好可使用，抗裂砂浆一次配好后,使用过程中不得任意加水,应在内用完。 抗裂砂浆第一遍抹厚为1-2mm，然后竖向把网格布压入砂浆内，再从中间向四周抹压，搭接横向不小于8cm,纵向不小于10cm，严禁干搭，应平整无褶皱，饱满度达到100%。第二遍抗裂砂浆抹平压实，网格布呈暗格为佳，再压入第二层网格布，最后抹面层抗裂砂浆，总厚度5-8mm，面层应收光压实。 有网格布加强层的部位应先施工加强层后再施工标准层网格布。
JS聚合物防水砂浆施工工艺 1. 产品简介 聚合物水泥防水砂浆由水性高分子聚合物胶乳、普通硅酸盐水泥、石英砂为主要成分，并加入多种改性助剂配制而成。聚合物水泥防水砂浆具有较好的抗渗性能，可采用薄层抹灰施工，同时该产品还具有一定的柔性和较好的粘接、防裂性能。由于采用水性聚合物胶乳作为改性成分，无有机溶剂挥发，对环境无污染。 该产品采用双组分包装形式，使用时按使用说明的比例现场搅拌即可。 2．应用范围 聚合物水泥防水砂浆适用于新旧砖、石、混凝土结构的地面、墙面、厨房、厕浴间、地下室、蓄水池、游泳池、水塔、粮库贮仓、洞库、隧道、地铁、堤坝等防水、防渗工程。 3.施工机具 工具名称作用工具名称作用 搅拌器（砂浆搅拌机或电钻）搅拌砂浆拌料桶盛拌砂浆 抹子抹砂浆刮板刮砂浆 4. 施工工艺 4.1 防水砂浆涂抹前，基层混凝土和砂浆强度应不低于设计值的80%。 4.2 基层应平整、坚固、洁净，无浮尘杂物，不得有疏松、凹陷处；如果有油污、孔洞等要进行清洗、修补处理。若为地下防水，还要检查有没有渗漏点，如有渗漏点，要事先进行堵漏处理。 4.3 施工前，基层面要用水充分润湿，无积水时可施工。 4.4 聚合物水泥防水砂浆搅拌必须用砂浆搅拌机或手提电钻配以搅拌齿进行现场搅拌，不能采用人工拌和。搅拌时间比普通砂浆要延长2～3分钟，最好先预搅拌2分钟，静停2分钟，再二次搅拌2分钟以便充分搅拌均匀。一次不要搅拌太多，根据抹灰速度进行搅拌，搅拌好的砂浆要在1小时内用完。施工中因环境温度、风力等因素影响可适量加水，以标准比例拌制的稠度为准。 4.5 管根部、地漏口、结构转角等细部构造处，应进行增强处理。管根部周围在基层宜剔宽深约为1㎝的槽，用聚合物水泥防水砂浆嵌入后涂抹聚合物水泥防水砂浆一遍，压入一层网格布。其上再进行聚合物水泥防水砂浆抹灰。 4.6 聚合物水泥防水砂浆施工时，抹灰的厚度应一致，不得出现薄厚不均的现象。抹灰各层应紧密贴合，每层宜连续施工；如必须留茬时，采用阶梯坡形茬，但必须离开阴阳角处200mm；接茬要依层次顺序操作，层层搭接紧密，搭接宽度不小于100mm。 4.7 抹灰总厚度要根据防水等级确定：地上工程宜为4～6mm；地下工程宜≥6.0mm。高分子复合水泥防水砂浆抹灰二至三遍，每层抹灰厚度为2～3mm，第一层抹灰抹完后，干燥成膜（不小于5小时）后再进行第二层抹灰。最后一层抹灰表面应压实、抹平。每平方米砂浆消耗量约为2.0㎏/㎜。 4.8 聚合物水泥防水砂浆凝结后，进行自然养护，养护温度不低于5℃。 5. 检查验收 5.1 聚合物水泥防水砂浆防水层所用材料应符合产品标准的质量规定。 5.2 防水砂浆表面应密实、平整，阴阳角处应光滑顺直。 5.3 防水层表面施工缝留茬位置应正确，接茬应按层次顺序操作，层层搭接紧密。 5.4 防水层的平均厚度应符合设计要求，最小厚度不得小于设计值的85% 。 6. 注意事项 6.1聚合物水泥防水砂浆应在5℃以上施工、贮存。 6.2防水层未达到硬化状态时，不得浇水养护或直接受雨水冲刷。 7. 成品保护
硅烷防水剂 性能及用途 硅烷防水剂是一种乳白色、无味、无毒、无腐蚀的液体。与基材作用时，释放出乙醇并与基材结合转化为有机硅树脂聚合物，最终在基材的毛细孔表面形成一层憎水的硅树脂膜，从而阻止水份和有害物离子渗透到基材内部,达到防水保护的目的，提高建筑建材的强度，延长建筑的使用寿命，降低建筑的维修成本，缩短防水的施工周期。该产品是目前国际市场上的一种新型、环保、高效、理想的防水保护材料。 产品特性 1.极佳的渗透度 硅烷防水剂含有独特的硅烷小分子，能迅速渗透基材内部的毛细孔壁上。化学反应速度适中，从而拥有极佳的渗透能力和渗透深度。对表面处理过其它防水材料的基材。 2. 刚柔的防水层 硅烷防水剂与空气中的水汽和基材的中水分反应生成的憎水硅树脂，能与基材牢固有机结合，形成坚固、刚柔的防水层。 3. 优异的抗开裂能力 硅烷防水剂与基材反应形成的硅酮高分子，是一种胶状物质有着优异的弹性和拉伸强度，能够防止开裂且能够弥补0.2㎜的裂缝。 4. 独特的自我修复能力 当防水层表面由于非正常原因导致破损（如外力作用），其破损面上的硅烷与水分继续发生新的反应，使破损表面的防水层得到自我修复。 5. 独特的透气性能 处理后的基材形成了远低于水的表面张力，并产生毛细逆气压现象，形成单向透气防止水分浸入的特殊防水层。 6. 防水基材的表面不留任何涂层膜 涂刷基材后，不改变基材摩擦系数，有助于提高基材强度，保持原有外观，环保，安全、健康。 防水材料 我国新型防水材料行业走过了20余年的发展历程，取得了可喜的成绩。在新的经济形势下，中国防水材料行业的路应该怎样走?新型防水材料应该发展哪些产品?笔者根据目前国内外防水材料的发展趋势，结合自己多年来的工作体会提出建议，供全国防水行业同仁参考。合成高分子防水卷材：巩固应用聚氯乙烯和三元乙丙防水卷材，提倡一次成型聚乙烯纶 (聚酯丙纶)防水卷材与聚合物水泥黏结系统，加快研究发展湿铺法自粘合成高分子防水卷材，限制使用氯化聚乙烯防水卷材，淘汰再生胶防水卷材。 密封材料：巩固应用丙烯酸酯密封材料(中档)，大力提倡应用聚硫、硅酮、聚氨酯等高 档密封材料，积极研究应用密封材料的专用底涂料，以提高密封材料的粘合力和耐水、 耐久性。禁止使用塑料油膏、聚氯乙烯胶泥等密封材料。防水砂浆：积极应用聚合物水泥防水砂浆、提倡聚丙烯纤维(PP)和尼龙纤维及木纤维抗裂防水砂浆，研究应用沸石类硅质密实防水剂。大力推广应用商品砂浆(防水、保温、防腐、黏结、填缝自流平等专用砂浆)。
保温系统（抗裂砂浆）工程施工 工艺标准 一、适用范围 本工艺标准适用于民用建筑。 二、施工前准备及作业条件 1）、了解设计要求达到的保温节能标准，施工程序和施工规范，制定施工计划和措施。 2）、组织准备：根据该工程的工程量及进度要求，组织好施工队伍，并对施工人员技术交底，明确工艺操作要求，验收规范，安全措施。 3）、材料工具准备：按设计要求备好材料，备好常用工具（水桶、壁纸刀、铁锨、扫帚、手锤、錾子、方尺、拖线板、探针、钢尺、剪刀等）。 4）、墙面上的各种预埋件，穿墙管道，落水管等应预先安装处理完毕。落水管卡在保护层施工完后安装。 5）、基层墙体经主体工程验收达到质量标准要求。 6）、基层表面应将表面浮灰、油污等清理干净,大于10mm的凸出物应剔除铲平。 7）、内墙面上的门窗框、设备穿墙管道,内墙内侧墙面管线、槽盒等应提前安装完毕,并预备出保温层的厚度。 8）、夏季施工应避免阳光暴晒。 9）保温砂浆施工构造要求。 1、1-2mm界面砂浆作界面处理。 2、20mm胶粉玻化微珠颗粒保温隔热层 3、2-3mm抗裂防护层（抗裂砂浆、耐碱网格布） 三、工艺流程 玻化微珠保温砂浆外墙内保温工程的工艺流程为： 基层墙体处理→吊垂直、套方、弹控制线→用保温材料做灰饼、作口→抹第一遍保温砂浆12小时后抹第二遍保温砂浆平整度、垂直度验收，晾置干燥，并产生强度→抹第
一遍抗裂砂浆厚2.5mm→铺压耐碱网格布→抹第二遍抗裂砂浆厚0.5mm→抗裂防护层验收→保温施工整体验收 四、施工要点 1. 界面剂处理：界面剂采用喷浆工艺。界面剂施工前，先用钢丝刷清除基层墙面浮灰、油渍等, 对于混凝土墙体和砌筑填充墙体应满涂界面砂浆，再用软刷清扫干净。在喷浆前一天浇水湿润。要求是内部潮湿，外部风干。配合比：界面砂浆：水=1：0.23（重量比）采用高压气泵喷浆，有一定的压力（4mpa）才能使喷出的浆或均匀的颗粒，颗粒的大小和分布的密度必须均匀。墙面上看不见有局部的空隙为佳。施工完毕后（24h）进行浇水养护，面层保持潮湿三天。 2. 吊垂直、套方、弹抹灰厚度控制线：根据保温层厚度要求做灰饼。 3. 做灰饼：用稍干的玻化微珠保温砂浆做灰饼。 4.抹保温砂浆：保温砂浆应在界面砂浆干燥固化后分二遍成活。用配好的保温抹灰砂浆压抹,抹灰厚度为10mm左右,使砂浆均匀密实覆盖墙壁面。保温砂浆抹上墙与墙粘住后，不宜反复赶压。抹灰总厚度为20mm时，应分两次抹涂，每次厚度为10mm左右。待上一遍抹灰硬化后即可进行下一遍抹灰。最后一遍抹灰厚度应达到灰饼的厚度，用大杠搓平。门窗、洞口垂直度、平整度达到规范规定要求后，再在表面进行找平压实。 5. 保温层验收：抹完保温层后，用检测工具进行检查。保温层应垂直、平整、阴阳角方正、顺直，对不符合要求的墙面，应进行修补。 6. 抹抗裂砂浆同时压入玻纤网布：抹抗裂层必须在保温层充分固化后，有一定强度后进行，一般在晾制7d后或用手按不动表面的情况需下进行。抹第一遍抗裂砂浆，用铁抹子在保温层上抹抗裂砂浆，厚度要求2.5mm，不得漏抹，在刚抹好的砂浆上用铁抹子压入裁好的耐碱网布，要求耐碱网布竖向铺贴并全部压入抗裂砂浆内。耐碱网布不得有干贴现象，粘贴饱满度应达到100%，搭接宽度不应小于50mm，严禁干茬搭接。阴阳角处理：阴角处网格布要压茬搭接，其宽度≥150mm，阴角处压茬搭接，其宽度≥150mm，网格布铺贴时要平整，无皱褶，同时抹平，拽直，保持阴阳角处的方正和垂直度。第二遍抗裂砂浆施工：待前一遍抗裂砂浆表面修水后，在已固定好的玻纤网的抗裂砂浆层面上，满批抗裂砂浆一遍，厚度控制在0.5mm；覆盖玻纤网表面，抗裂砂浆的总厚度3mm为宜。
脂肪酸水泥砂浆防水剂的特点及用法 综合当前国内外新型防水材料的最新技术，在原有聚合物水泥砂浆防水剂的基础上研发而成，原料采用德高进口的高级脂肪酸材料，由二十余种原材料经特殊复杂化学反应合成的水性乳液，属于新型脂肪酸水泥砂浆防水剂。用脂肪酸防水剂代替水拌合水泥砂浆，通过调整配合比，抑制或减少空隙，改变空隙特征，增加各原材料界面间的密实性等方法，配制成具有抗渗透能力的水泥砂浆防水材料。掺和脂肪酸防水剂的防水砂浆特点： 掺和脂肪酸防水剂的防水砂浆具有耐高温、耐酸碱、耐腐蚀、无毒、无味、可塑性强、耐久年限长、安全环保、不龟裂、返碱、不分层、耐穿刺、省工省料、砂浆防水剂能带湿作业、不做找平层和保护层、操作简单、提前工期的特点，可以用于各种防水工程中。其掺和新型脂肪酸防水剂的防水砂浆耐久年限，已经可以达到与建筑物同寿命的使用要求。 掺和脂肪酸防水剂的防水砂浆特性： 1.粘着力：防水剂对红砖、各种混凝土、等材料均具有很强的粘合力。 2.防水性：防水剂通过乳液粒子与水泥之间强劲的物理化学作用，抑制或减少水泥砂浆中的空隙，阻止了水分的渗透，具有很强的防水性。 3.耐磨性；脂肪酸防水剂与砂浆水泥形成了刚性的防水层，具有优异
的耐磨性。 4. 防腐性；砂浆防水层，具有耐碱性，耐腐蚀性，能够防止由于气候等因素而造成的损伤现象。无毒性；脂肪酸防水剂，解决了因采用沥青，焦油等溶剂型防水材料所造成的环境污染及对人体健康的危害。 5.抗冲击性；砂浆防水剂在冲击荷载作用时，横跨载裂隙上的聚合物纤维，能阻止微小裂缝的产生，具有抗冲击力的功效。 应用范围： 1)各种附建工和单建式人防工程、工业与民用建筑的各种防水防潮； 2)国家各种大、中、小型粮食储备库的防水防潮； 3)各种污水池、净化池、水池、游泳池和地下工程的防水； 4)地下隧道、地铁和涵洞的抗渗、防水及渗漏修补治理； 5)各种地下室的防水防潮、抗渗及渗漏维修等 6)新旧建筑物及构筑物（如：地下工程、隧道、桥梁、水库等）的防水； 7)各种建筑物的屋顶、外墙、屋面及厕浴间的防水； 8)地下车库、水池、游泳池、水塔等的整体防水； 9)防水剂与各种基体粘结力极强，可用作界面处理剂； 10) 修补工程，如；旧建筑物缺陷或裂缝的修补等； 11) 作为下水道、排污管道、工业废水管道的防腐蚀层等； 12) 勾缝或密封工程，如水泥混凝土路面的接缝等；
1总则 1.1适用范围 本标准规定了水泥砂浆防水层的施工要求、方法和质量控制标准。 本标准适用于混凝土或钢筋混凝土结构、砌体结构的基层上采用多层抹面的水泥砂浆防水层。不适用环境有侵蚀性、持续振动和受冲击作用或温度高于80℃的地下工程。 1.2编制依据 GB50300-2001 建筑工程施工质量验收统一标准 GB50208-2002 地下防水工程质量验收规范 GB50108-2001 地下工程防水技术规范 2术语 2.1地下防水工程 指对工业与民用建筑地下工程、防护工程、隧道及地下铁道等建（构）筑物，进行防水设计、防水施工和维护管理等各项技术工作的工程实体。 2.2防水等级 根据地下工程的重要性和使用中对防水的要求，所确定结构允许渗漏水量的等级标准。 2.3刚性防水层 采用较高强度和无延伸能力的防水材料，如防水砂浆、防水混凝土所构成的防水层。 3施工准备 3.1 技术准备 3.1.1施工前应对操作人员进行技术交底，并编制施工作业指导书。 3.1.2根据设计要求确定防水外加剂的品种、性能及需用计划。 3.1.3确定水泥砂浆施工配合比及各种材料用量。 3.1.4将作业面基层上的杂物清理干净，保持基层湿润、清洁、平整、坚实、使基层与面层有很好的粘结性能。 3.1.5当工程在地下水位以下时，施工前应将地下水位降到抹面层以下。地表积水应清理干净。
3.2材料准备 3.2.1水泥 a）水泥品种应按设计要求选用，宜采用强度等级不低于32.5 级的普通硅酸盐水泥，亦可采用矿渣硅酸盐水泥，火山灰硅酸盐水泥。 b）不应使用过期或受潮结块水泥；禁止将不同品种或强度等级的水泥混用。 c）水泥应有出厂合格证和复检报告。 3.2.2砂子 砂宜采用中砂，砂颗粒应坚硬、粗糙洁净，粒径3mm以下，含泥量不得大于1% ,硫化物和硫酸盐含量不得大于1%，使用前必须过3mm～5mm 孔径的筛。 3.2.3水 施工用水应符合《混凝土拌合用水标准》JGJ63规定。 3.2.4掺合料 砂浆中掺用的聚合物乳液的外观质量应无颗粒、异物和凝固物。 3.2.5外加剂 外加剂的技术性能应符合国家或行业标准一等品及以上的质量要求。 3.3施工设施准备 3.3.1施工机械 砂浆拌制的常用施工机械有：砂浆搅拌机（特殊情况下也可用混凝土搅拌机）。 3.3.2工具用具 清理基层常用的工具有：榔头、尖錾子、剁斧、钢丝刷、胶皮管、扫把、手推车等； 抹砂浆的工具有：灰浆车、铁锨、木抹子、铁抹子、阴阳角抹子、水桶、软毛刷、靠尺、刮尺等； 3.3.3监测装置 电子磅秤，稠度仪，砂浆试模，直尺，钢卷尺、靠尺、塞尺等。 3.3.4作业条件 3.3. 4.1上道工序验收合格，已办理好验收手续，方可进行施工。 3.3. 4.2地下防水施工期间应做好排水、降水措施，直至防水工程全部完工为止。 3.3. 4.3基层表面应平整、坚实、粗糙、清洁、并充分湿润、无积水。基层表面不得有起砂、起皮现象。 3.3. 4.4施工前应将预埋件、穿墙管预留凹槽内嵌填密封材料后，再施工防水砂浆。
一、外墙面两遍抗裂砂浆中间压纤维网布 一、施工准备： 1、材料准备： （1）本工程采用抗裂砂浆配合比：微珠：胶粉=1:1。 （2）SY聚合物抗裂砂浆 （3）耐碱网格布 3、工具准备 （1）折角抹灰刀：建筑物阳角抹灰工具，制作纤维增强层时使用；（2）抹灰刀：抹灰工具（涂抹保温砂浆、抗裂砂浆等）； （3）砂浆搅拌机：搅拌保温砂浆； （4）手提搅拌器：搅拌抗裂砂浆等； （5）垂直运输机械； （6）手推车； （7）专用检测工具、放线工具、托板、抹子、靠尺、塞尺、卷尺等。每三人需配备： （1）折角抹灰刀一把； （2）抹灰刀一把； （3）剪刀一把； （4）抹灰抄板一把；
（5）铝靠尺一根; （6）美工刀一把； （7）以及泥水匠的通用工具（卷尺、线垂、墨斗、铅笔等）。 6．施工人员的配置 (1)按照工艺要求的工种作业顺序和工程进度计划组织工人的数量及到场作业时间。 (2) 由于各个施工阶段的工程和工程量各不相同，劳动力的工种和人数需根据具体情况进行调整。 7．提前做好施工人员的住宿及后勤工作。 二、施工工艺： 1、工艺流程：基层处理→堵缝、穿墙套管、卡处理、基层找平→涂刮砂浆→吊垂直、套方、弹控制线→用抗裂砂浆料作灰饼、冲筋作口→弹分格线、分格槽→抹抗裂砂浆, 压实刮平→抹抗裂砂浆、压耐碱网格布、压实刮平→面层饰面施工； 2、施工措施： （1）基层墙面处理 墙面应清理干净，无油渍、浮灰等旧墙面松动、风化部分应剔凿清除干净，墙表面凸出物≥10mm应铲平。 （2）吊垂直、套方、弹厚度控制线拉垂直、水平通线、套方作口，用抗裂砂浆料作标准厚度灰饼、冲筋。
（3）抗裂砂浆施工 抗裂砂浆抹面施工必须检查保温层凝固、干燥程度，满足施工要求后方可进行抗裂防护层施工。 抗裂砂浆施工时，同时在檐口、窗台、窗楣、雨篷、阳台、压顶以及突出墙面的顶面做出坡度，下面应做出滴水槽或滴水线，并做好防水处理。 （4）网格布的施工 铺设网格布按从上到下顺序施工。用铁抹子在保温层上抹抗裂砂浆，刮平，铺耐碱网格布，用铁抹子将耐碱网格布压入抗裂砂浆中，要求耐碱网格布竖向铺贴并全部压入抗裂砂浆内，将抗裂防护层抹至规定厚度,刮平收光。 六、质量保证措施 1、开工前做好施工技术方案,做好材料准备,施工前加强施工人员的入场教育及上岗前技术培训,严格遵守施工工艺,主动控制工序活动条件的质量,保证每道工序质量正常、稳定、施工中技术人员及质量管理人员及时检查工序活动的效果，设置工序质量控制点，使施工质量处于良好的控制状态。 2、施工温度5℃以上。 3、基层应坚固、平整、清洁、干燥，表面疏松处必须清除，新抹基层14天以上方可使用。 4、膨胀玻化微珠外墙保温砂浆和抗裂砂浆为专业厂家严格按照专业配方配置好的袋装或罐装材料，现场施工只需按照要求加水搅拌，不需添加任何外加剂，配制好
防水砂浆施工工艺 聚合物水泥防水砂浆由水性高分子聚合物胶乳、普通硅酸盐水泥、石英砂为主要成分，并加入多种改性助剂配制而成。聚合物水泥防水砂浆具有较好的抗渗性能，可采用薄层抹灰施工，同时该产品还具有一定的柔性和较好的粘接、防裂性能。由于采用水性聚合物胶乳作为改性成分，无有机溶剂挥发，对环境无污染。 该产品采用双组分包装形式，使用时按使用说明的比例现场搅拌即可。 2．应用范围 聚合物水泥防水砂浆适用于新旧砖、石、混凝土结构的地面、墙面、厨房、厕浴间、地下室、蓄水池、游泳池、水塔、粮库贮仓、洞库、隧道、地铁、堤坝等防水、防渗工程。 3.施工机具 工具名称 搅拌器（砂浆搅拌机或电钻）、拌料桶、抹子、刮板 4. 施工工艺 4.1 防水砂浆涂抹前，基层混凝土和砂浆强度应不低于设计值的80%。 4.2 基层应平整、坚固、洁净，无浮尘杂物，不得有疏松、凹陷处；如果有油污、孔洞等要进行清洗、修补处理。若为地下防水，还要检查有没有渗漏点，如有渗漏点，要事先进行堵漏处理。
4.3 施工前，基层面要用水充分润湿，无积水时可施工。 4.4 聚合物水泥防水砂浆搅拌必须用砂浆搅拌机或手提电钻配以搅拌齿进行现场搅拌，不能采用人工拌和。搅拌时间比普通砂浆要延长2～3分钟，最好先预搅拌2分钟，静停2分钟，再二次搅拌2分钟以便充分搅拌均匀。一次不要搅拌太多，根据抹灰速度进行搅拌，搅拌好的砂浆要在1小时内用完。施工中因环境温度、风力等因素影响可适量加水，以标准比例拌制的稠度为准。 4.5 管根部、地漏口、结构转角等细部构造处，应进行增强处理。管根部周围在基层宜剔宽深约为1㎝的槽，用聚合物水泥防水砂浆嵌入后涂抹聚合物水泥防水砂浆一遍，压入一层网格布。其上再进行聚合物水泥防水砂浆抹灰。 4.6 聚合物水泥防水砂浆施工时，抹灰的厚度应一致，不得出现薄厚不均的现象。抹灰各层应紧密贴合，每层宜连续施工；如必须留茬时，采用阶梯坡形茬，但必须离开阴阳角处200mm；接茬要依层次顺序操作，层层搭接紧密，搭接宽度不小于100mm。 4.7 抹灰总厚度要根据防水等级确定：地上工程宜为4～6mm；地下工程宜≥6.0mm。高分子复合水泥防水砂浆抹灰二至三遍，每层抹灰厚度为2～3mm，第一层抹灰抹完后，干燥成膜（不小于5小时）后再进行第二层抹灰。最后一层抹灰表面应压实、抹平。每平方米砂浆消耗量约为2.0㎏/㎜。 4.8 聚合物水泥防水砂浆凝结后，进行自然养护，养护温度不低于5℃。
