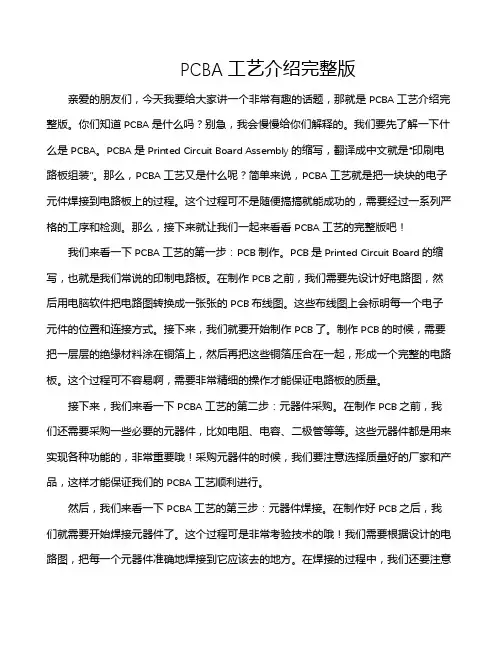

PCBA工艺介绍完整版亲爱的朋友们,今天我要给大家讲一个非常有趣的话题,那就是PCBA工艺介绍完整版。
你们知道PCBA是什么吗?别急,我会慢慢给你们解释的。
我们要先了解一下什么是PCBA。
PCBA是Printed Circuit Board Assembly的缩写,翻译成中文就是“印刷电路板组装”。
那么,PCBA工艺又是什么呢?简单来说,PCBA工艺就是把一块块的电子元件焊接到电路板上的过程。
这个过程可不是随便搞搞就能成功的,需要经过一系列严格的工序和检测。
那么,接下来就让我们一起来看看PCBA工艺的完整版吧!我们来看一下PCBA工艺的第一步:PCB制作。
PCB是Printed Circuit Board的缩写,也就是我们常说的印制电路板。
在制作PCB之前,我们需要先设计好电路图,然后用电脑软件把电路图转换成一张张的PCB布线图。
这些布线图上会标明每一个电子元件的位置和连接方式。
接下来,我们就要开始制作PCB了。
制作PCB的时候,需要把一层层的绝缘材料涂在铜箔上,然后再把这些铜箔压合在一起,形成一个完整的电路板。
这个过程可不容易啊,需要非常精细的操作才能保证电路板的质量。
接下来,我们来看一下PCBA工艺的第二步:元器件采购。
在制作PCB之前,我们还需要采购一些必要的元器件,比如电阻、电容、二极管等等。
这些元器件都是用来实现各种功能的,非常重要哦!采购元器件的时候,我们要注意选择质量好的厂家和产品,这样才能保证我们的PCBA工艺顺利进行。
然后,我们来看一下PCBA工艺的第三步:元器件焊接。
在制作好PCB之后,我们就需要开始焊接元器件了。
这个过程可是非常考验技术的哦!我们需要根据设计的电路图,把每一个元器件准确地焊接到它应该去的地方。
在焊接的过程中,我们还要注意防止短路和漏焊等问题的发生。
只有把所有的元器件都焊接好,我们的PCBA工艺才能算是成功了一半。
接下来,我们来看一下PCBA工艺的第四步:测试与调试。
pcba工艺流程
PCBA(Printed Circuit Board Assembly)工艺流程是指将印制电路板(PCB)进行组装的一系列步骤。
以下是典型的PCBA 工艺流程:
1. 采购和检验零部件:根据需要,采购电子元件、芯片和其他零部件,并对其进行质量检验。
2. PCB制造:根据设计图纸,将电子元件的焊点和连接线路印制在PCB上。
3. 贴片:使用自动贴片机将零部件粘贴到预先贴好针孔和焊盘的PCB上。
4. 焊接:通过回流焊接或波峰焊接,将贴好零部件的PCB与焊盘焊接在一起。
5. 检验和测试:通过可视和自动检验设备,对焊接后的PCBA 进行外观和功能测试。
6. 上锡:为防止PCB的氧化,可以对焊盘进行上锡处理。
7. 清洗:使用清洗剂将PCBA上的残留物清洗干净。
8. 调试和调整:对已组装的PCBA进行电性能测试和功能调试。
9. 终检和包装:通过最终测试和检验,确定PCBA的质量,并进行包装和标识。
10. 发货和售后:将合格的PCBA产品交付给客户,提供售后服务。
需要注意的是,PCBA工艺流程可能因产品类型、生产要求和工厂设备的不同而有所差异。
PCBA工艺流程1.PCB制作:首先,准备好所需的PCB板材,根据设计要求将电路线路图纸打印在PCB板上,然后经过腐蚀、清洗等步骤,制作出完成的PCB 板。
2.贴片:将元器件通过自动贴片机精确地贴装在PCB板上。
首先,将贴片机按照元器件尺寸和形状进行调整,然后将元器件排列在自动进料器上,机器自动将元器件精确地按照设计要求贴装在PCB板上。
3.焊接:将贴片完成后的PCB板送入回流焊接炉中,通过高温加热将焊膏熔化,完成元器件与PCB板之间的焊接。
焊接炉中设有相应的温度曲线,根据电路板的特性进行合理的温度控制。
4.清洗:将焊接完成的PCB板送入清洗机中,清洗掉焊接过程中产生的焊膏残留物和其他杂质。
清洗机采用不同的清洗液进行清洗,确保电路板的表面干净并满足质量要求。
5.联调:完成清洗后的PCB板送入联调台进行功能测试。
联调台上通过连接电源、信号源等设备,对PCB板进行电气性能测试和功能验证,确保电路板正常工作。
6.过程质量控制:在整个工艺流程中,需要进行严格的过程质量控制。
通过使用各种测试工具和仪器,检查元器件和焊接质量,保证贴片精度和焊接质量的合格。
7.最终测试和包装:经过过程质量控制后,将PCB板送入最终测试台进行最终功能测试和性能验证。
通过连接电源、信号源等设备,对整个PCBA的性能进行全面测试。
最后,将测试通过的PCBA进行包装,以便于存储和运输。
PCBA工艺流程是一个复杂的过程,需要严格的质量控制。
对于不同的产品和要求,PCBA工艺流程可能会有所不同,但基本步骤通常是相似的。
通过合理的工艺流程控制和质量控制,可以保证PCBA组装的质量和稳定性。

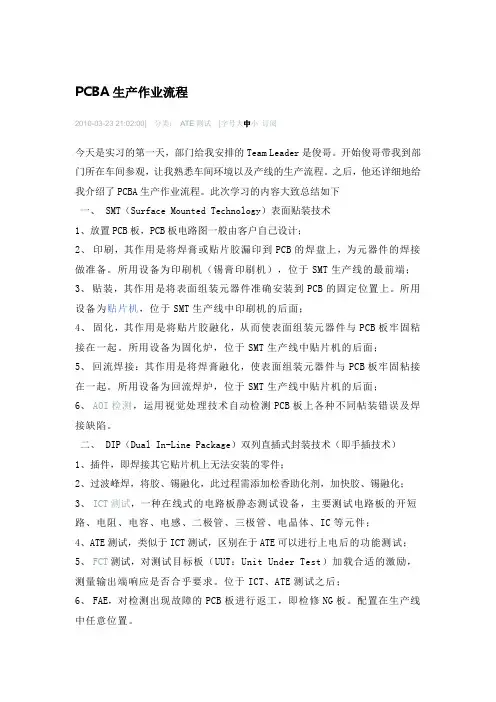

PCBA生产作业流程2010-03-23 21:02:00| 分类:A TE测试|字号大中小订阅今天是实习的第一天,部门给我安排的Team Leader是俊哥。
开始俊哥带我到部门所在车间参观,让我熟悉车间环境以及产线的生产流程。
之后,他还详细地给我介绍了PCBA生产作业流程。
此次学习的内容大致总结如下一、SMT(Surface Mounted Technology)表面贴装技术1、放置PCB板,PCB板电路图一般由客户自己设计;2、印刷,其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。
所用设备为印刷机(锡膏印刷机),位于SMT生产线的最前端;3、贴装,其作用是将表面组装元器件准确安装到PCB的固定位置上。
所用设备为贴片机,位于SMT生产线中印刷机的后面;4、固化,其作用是将贴片胶融化,从而使表面组装元器件与PCB板牢固粘接在一起。
所用设备为固化炉,位于SMT生产线中贴片机的后面;5、回流焊接:其作用是将焊膏融化,使表面组装元器件与PCB板牢固粘接在一起。
所用设备为回流焊炉,位于SMT生产线中贴片机的后面;6、AOI检测,运用视觉处理技术自动检测PCB板上各种不同帖装错误及焊接缺陷。
二、DIP(Dual In-Line Package)双列直插式封装技术(即手插技术)1、插件,即焊接其它贴片机上无法安装的零件;2、过波峰焊,将胶、锡融化,此过程需添加松香助化剂,加快胶、锡融化;3、ICT测试,一种在线式的电路板静态测试设备,主要测试电路板的开短路、电阻、电容、电感、二极管、三极管、电晶体、IC等元件;4、ATE测试,类似于ICT测试,区别在于ATE可以进行上电后的功能测试;5、FCT测试,对测试目标板(UUT:Unit Under Test)加载合适的激励,测量输出端响应是否合乎要求。
位于ICT、ATE测试之后;6、FAE,对检测出现故障的PCB板进行返工,即检修NG板。
配置在生产线中任意位置。
PCBA加工工艺流程
1、单面表面组装工艺:焊膏印刷—贴片—回流焊接
2、双面表面组装工艺:A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接
3、单面混装(SMD和THC在同一面):焊膏印刷—贴片—回流焊接—手工插件(THC)—波峰焊接
4、单面混装(SMD和THC分别在PCB的两面):B面印刷红胶—贴片—红胶固化—翻板—A面插件
——B面波峰焊
5、双面混装置(THC在A面,A、B两面都有SMD):A面印刷焊膏—贴片—回流焊接—翻板—B面
印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊
6、双面混装(A、B两面都有SMD和THC):A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶
—贴片—红胶固化—翻板—A面插件—B面波峰焊—B面插件后附
PCB工艺
1、PCB外形尺寸需要满足下述要求:
2、PCB四角必须倒圆角半径R=2mm,有整机结构要求的,可以倒圆角R〉2mm
3、尺寸小于50mmX 50mm的PCB应进行拼板。
pcba板生产工艺流程PCBA板生产工艺流程概述PCBA(Printed Circuit Board Assembly)板生产是电子产品制造过程中的关键环节。
本文将详细介绍PCBA板生产工艺流程,包括以下几个主要步骤:1.原材料准备2.PCB板制造3.元器件采购4.元器件贴装5.过程检测与测试6.终端组装原材料准备在PCBA板生产过程中,需要准备以下原材料:•PCB板材•电子元器件•焊接材料(焊接剂、焊锡等)PCB板制造PCB板制造是PCBA生产的第一步,主要包括下述工艺流程:1.设计与制作PCB板原型模板2.制作PCB板镀铜底片3.印制电路图案4.蚀刻电路板5.钻孔6.表面处理7.制作掩膜8.检查与修复元器件采购元器件采购是为了获取所需的各种电子元器件,以用于后续的贴装过程。
在进行元器件采购时,需要注意以下事项:•确定元器件的规格和型号•寻找可靠的供应商•比较多家供应商的报价和交货周期•质量检验与测试元器件贴装元器件贴装是将所采购的电子元器件按照电路图进行正确的贴装。
这一过程中采用的工艺流程如下:1.打孔2.底部焊接3.贴装4.卷膜过程检测与测试在PCBA板生产的每个阶段,都需要进行必要的过程检测与测试,以确保产品的质量和性能符合要求。
主要的检测与测试流程包括:•可视检查•X光检测•AOI(自动光学检测)•功能性测试终端组装终端组装是将PCB板连接到其他组件或外设,并进行最终装配的过程。
主要流程包括:1.连接PCB板与其他组件(如显示屏、按钮等)2.进行最终装配3.进行最终检测与测试4.包装与出货结语PCBA板生产工艺流程是一个复杂而严谨的过程,每个环节都需要精确地执行,以确保最终产品的质量和性能。
通过本文的介绍,希望能帮助读者更好地理解PCBA板生产的步骤和要点。
原材料准备•PCB板材:选择适合项目需求的PCB板材料,包括材质、厚度和层数等。
•电子元器件:根据设计要求和BOM清单,选定并采购各种电子元器件。
pcba生产加工流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCBA 生产加工流程主要包括以下几个步骤:1. PCB 设计:根据产品需求,设计出符合要求的 PCB 电路板。
pcba的工艺流程PCBA的工艺流程。
一、引言。
今天咱们来唠唠PCBA(Printed Circuit Board Assembly,印刷电路板组件)的工艺流程。
这可是电子设备制造中超级重要的一环哦,就像搭积木一样,把各种电子元件组合到印刷电路板上,让它们协同工作,最终变成我们熟悉的电子产品,像手机、电脑啥的。
二、PCBA工艺流程总览。
1. SMT(表面贴装技术)工艺流程。
- 锡膏印刷。
- 首先呢,我们要在印刷电路板(PCB)上印上锡膏。
这就好比是给元件们准备“胶水”,不过这个“胶水”可是导电的哦。
锡膏印刷机就像一个精准的画家,通过钢网把锡膏均匀地印刷到PCB上指定的焊盘位置。
这个过程得非常小心,锡膏的量要刚刚好,太多了会造成短路,太少了又可能焊接不牢。
- 元件贴装。
- 接下来就是把那些小小的电子元件贴到印好锡膏的PCB上啦。
这一步是由贴片机来完成的,贴片机的速度可快了,就像一个超级快手。
它能根据程序设定,准确地把电阻、电容、芯片等元件一个一个地贴到相应的位置上。
这些元件就像小士兵,各自站在自己的岗位上,等待下一步的“融合”。
- 回流焊接。
- 贴好元件后,就要进行回流焊接了。
这个过程就像是给元件和PCB举行一场“融合派对”。
把贴好元件的PCB放到回流焊炉里,炉子里的温度会按照设定的曲线逐渐升高。
锡膏在高温下会融化,然后冷却凝固,这样就把元件牢牢地焊接到PCB上了。
这个温度曲线可重要了,不同的元件和锡膏可能需要不同的曲线,就像不同的食材需要不同的烹饪温度一样。
2. THT(通孔插装技术)工艺流程(如果有)- 插件。
- 在一些PCBA中,除了表面贴装元件,还有一些需要进行通孔插装的元件,像较大的电解电容、变压器之类的。
工人或者自动化设备会把这些元件的引脚插入到PCB 上相应的通孔里。
这就有点像把小棍插到对应的洞里,不过要插得又准又稳哦。
- 波峰焊接。
- 插好元件后,就要进行波峰焊接了。
PCB会通过一个波峰焊设备,里面有熔化的锡液形成像波浪一样的峰。
PCBA车间工艺流程及管控PCBA(Printed Circuit Board Assembly,印刷电路板装配)车间的工艺流程及管控主要包括以下几个方面:物料准备、质量管控、工艺流程、设备维护和人员管理等。
一、物料准备:1.确定所需的PCB板、元器件和焊接材料,并进行采购;2.对采购的物料进行检查和筛选,确保与工艺要求相符;3.对物料进行登记、分类和存储,确保物料的可追溯性;4.制定物料供应商的评估和选择标准,保证物料的质量和稳定性。
二、质量管控:1.制定相关的质量管理制度和流程,并严格执行;2.对物料进行入厂检验,确保物料的合格率;3.制定可靠的质量检测方法和标准,确保生产过程中的质量;4.对生产过程进行质量监控和记录,及时处理质量问题;5.建立质量回溯和纠正措施,确保不良品不流入下道工序。
三、工艺流程:1.根据产品的特点和要求,制定相应的工艺流程,并进行评审和确认;2.对工艺流程中的每个工序进行详细的操作规范和工艺参数设置;3.对生产过程进行监控,确保每个工序和操作符合工艺要求;4.对关键工序和工艺参数进行实时监控和调整,以保证产品质量;5.建立工艺记录和文件,便于溯源和不断改进。
四、设备维护:1.定期对设备进行检修和保养,确保设备的正常运转;2.制定设备故障和维护预防计划,及时处理设备故障;3.建立设备维修和更换记录,便于分析和改进设备维护工作;4.对设备操作人员进行培训和考核,确保正确使用和保养设备。
五、人员管理:1.建立人员岗位培训计划和体系,确保生产人员具备相应的技能和知识;2.制定生产人员操作规范和工作指导,确保操作的一致性和规范性;3.对生产人员进行实时监控和考核,及时发现问题并进行改进;4.建立相应的奖惩机制,激励员工积极性和责任心。
综上所述,PCBA车间的工艺流程及管控需要从物料准备、质量管控、工艺流程、设备维护和人员管理等方面进行全面掌控,以确保产品的质量和稳定性。
只有将每个环节都严格把控,才能提高PCBA产品的生产效率和质量水平。
pcba生产工艺流程简介
PCBA生产工艺流程是指针对PCB电路板进行表面组装和化学粘接的一系列工艺过程。
该流程包含了原材料的采购、SMT贴片、DIP插件、测试、组装与包装等多个环节。
下面是PCBA生产工艺流程详细解释:
1.购买原材料:PCBA生产开始前,必须先采购所有原材料。
其中原材料包括PCB电路板、SMD元器件、插座、连接器、电阻、电容等。
2.膏料印刷:SMT工艺中,首先要进行的是膏料印刷,这是将粘合料印刷到PCB电路板的贴片位置,以确保元器件在焊接过程中的位置正确。
3.SMD元器件贴装:贴片机将SMD元器件采用自动化方式精密贴装到PCB电路板上,通常在贴片机上完成。
4.上抛、贴检:在SMD元器件贴装完毕后,使用机器上的相机检查这些贴片位置是否准确。
若有误,则进行纠正。
5.过炉:SMD元器件贴装完毕后,要进行焊接,即通过过炉加热使膏料熔化,将元器件粘在PCB电路板上。
6.DIP插件焊接:DIP是指通孔式插件。
在这一步骤中,通孔插件将被手工整齐插入到电路板上。
插件焊接完成后会检查每个位置是否焊接良好。
7.过流水:在插座焊接完成后,通过流水的冷卻使PCB电路板自然冷卻。
8.测试:PCBA测试是该流程的最后一步。
测试人员检查板子的连通性、电学性能、程序安装和测试等内容。
9.组装和包装:PCBA通过组装完成部件安装并经过包装封口后可投入生产和销售。
这标志着整个PCBA生产工艺流程的完结。
pcba电路板生产工艺流程PCBA电路板生产工艺流程是指在电路板设计完成后,通过一系列的加工工艺和流程来制造出符合要求的电路板产品。
下面将详细介绍PCBA电路板生产工艺流程。
第一步,电路板设计。
首先根据产品的需求和功能要求,进行电路板的设计。
设计师根据电路功能模块的布局,将各个元器件的引脚连接起来,并合理地布置在电路板上。
第二步,元器件采购。
根据设计好的电路板布局,设计师将设计图纸交给采购部门,采购部门根据设计图纸上的元器件清单,进行元器件的采购。
采购人员需要选择合适的元器件供应商,并确保元器件的品质和性能符合要求。
第三步,钢网制作。
钢网是用于印刷电路板上的焊膏的一种模具,可以精确地控制焊膏的涂布量和位置。
钢网制作一般采用化学腐蚀或激光切割的方式,将钢网制作成与电路板布局一致的形状。
第四步,印刷焊膏。
在电路板上印刷焊膏是为了在后续的贴片焊接过程中,使元器件能够精确地贴合在电路板上。
印刷焊膏一般采用丝网印刷的方式进行,将焊膏均匀地印刷在电路板的焊盘位置上。
第五步,贴片。
在印刷好焊膏的电路板上,将元器件进行贴片焊接。
贴片机通过吸嘴将元器件从料带上吸起,然后精确地放置在电路板上的焊盘位置上。
贴片机的操作需要精确的控制和调试,以确保元器件的贴合度和位置的准确性。
第六步,回流焊接。
在贴片完成后,需要进行回流焊接。
回流焊接是将电路板送入回流焊炉中进行加热,使焊膏熔化并与焊盘和元器件的引脚形成可靠的焊接。
回流焊接温度和时间需要根据焊膏和元器件的要求进行调整和控制。
第七步,清洗。
在回流焊接完成后,需要对电路板进行清洗,去除焊接过程中产生的焊剂残留物和污染物。
清洗过程一般采用化学溶液或超声波清洗的方式,确保电路板表面的干净和良好的导电性能。
第八步,功能测试。
在清洗完成后,对电路板进行功能测试。
功能测试是为了验证电路板的各个功能模块是否正常工作,是否符合设计要求。
功能测试可以通过专用的测试设备或程序来进行。
第九步,包装和出货。
pcba电路板生产工艺流程PCBA电路板生产工艺流程是指将电子元器件和电路板进行组装和焊接的过程。
下面将详细介绍PCBA电路板生产的整个工艺流程。
第一步是元器件采购。
在PCBA电路板生产之前,需要准备各种电子元器件,包括电阻、电容、晶振等等。
这些元器件可以通过供应商采购,确保其质量和可靠性。
第二步是PCB制造。
PCB是电路板的载体,它由导电层、绝缘层和防焊层组成。
PCB制造的过程包括设计、打样、蚀刻、钻孔、压敏、喷锡等步骤。
这些步骤可以通过自动化设备完成,以提高生产效率和质量。
第三步是贴片。
贴片是将元器件粘贴到PCB上的过程。
在贴片过程中,需要使用贴片机将元器件精确地放置在PCB上,并使用热风或红外线烘烤设备进行焊接。
这一步骤要求操作员具有良好的眼观手动能力,以确保元器件的正确安装和焊接质量。
第四步是插件焊接。
对于一些大型元器件或无法通过贴片机安装的元器件,需要使用插件焊接的方式进行固定。
插件焊接可以通过波峰焊接或手工焊接完成,确保焊接质量和连接可靠性。
第五步是烧录和测试。
在PCBA电路板生产完成后,需要进行烧录和测试。
烧录是将程序或固件加载到电路板上的过程,测试是通过专业测试设备对电路板的功能和性能进行检测。
这一步骤可以发现潜在的问题和质量缺陷,并及时进行修复和调整。
第六步是最终组装和包装。
在所有的元器件都安装和焊接完成后,PCBA电路板可以进行最后的组装和包装。
这包括安装外壳、连接线缆、贴标签等步骤,以使PCBA电路板成为一个完整的产品。
PCBA电路板生产工艺流程的最后一步是品质检验。
通过严格的品质检验,可以确保PCBA电路板的质量和可靠性。
品质检验可以包括外观检查、功能测试、老化测试等多个方面,以确保产品符合设计要求和客户需求。
PCBA电路板生产工艺流程包括元器件采购、PCB制造、贴片、插件焊接、烧录和测试、最终组装和包装以及品质检验。
这个流程涵盖了整个PCBA电路板的制造过程,确保其质量和可靠性。
pcba生产工艺流程
《PCBA生产工艺流程》
PCBA即印刷电路板组合,是电子产品中常见的元件之一。
PCBA的生产工艺流程经过多道工序,包括元件采购、焊接、
质量检测等步骤。
首先,PCBA生产工艺流程的第一步是元件采购。
制造商会根
据产品的设计需求采购所需的元器件和原材料。
这些元器件包括电容器、电阻器、晶振等等,都是PCBA的基本组成部分。
接下来是PCB制作。
PCB是PCBA的基础,需要通过化学腐蚀、镀金等工艺,制作成具有导电性的线路板。
这一步非常重要,因为PCB的质量对于整个PCBA的工作稳定性和可靠性
有着重要影响。
然后是焊接。
在焊接阶段,元器件被精密地焊接到PCB上。
这个步骤需要高精度的设备和技术,确保元器件与PCB之间
良好的连接,以及焊接的牢固性和可靠性。
最后,是质量检测。
完成焊接后,PCBA需要经过严格的质量
检测,确保没有短路、虚焊等质量问题。
检测包括目视检查、
X射线检测、功能测试等多种方式,确保PCBA的质量满足设计要求。
综上所述,PCBA的生产工艺流程是一个复杂而严谨的过程,
每一个步骤都需要精细的操作和严格的质量控制。
只有经过严
格的生产工艺流程,才能保证PCBA的质量和可靠性,同时保证整个电子产品的性能和稳定性。
史上最全PCBA工艺流程,看后默默收藏了简单来说,PCBA制程就是SMT加工制程与DIP加工制程的结合。
根据不同生产技术的要求,可以分为单面SMT贴装制程,单面DIP插装制程,单面混装制程,单面贴装和插装混合制程,双面SMT 贴装制程和双面混装制程等等。
PCBA制程涉及载板、印刷、贴片、回流焊、插件、波峰焊、测试及品检等过程,详见如下PCBA工艺流程图。
不同类型的PCB板,其工艺制程有较多不同,下面就各种情况详细阐述其区别。
1、单面SMT贴装将焊膏添加到组件垫,PCB裸板的锡膏印刷完成之后,经过回流焊贴装其相关电子元器件,然后进行回流焊焊接。
2、单面DIP插装需要进行插件的PCB板经生产线工人插装电子元器件之后过波峰焊,焊接固定之后剪脚洗板即可。
但是波峰焊生产效率较低。
3、单面混装PCB板进行锡膏印刷,贴装电子元器件后经回流焊焊接固定,质检完成之后进行DIP插装,然后进行波峰焊焊接或是手工焊接,如果通孔元器件较少,建议采用手工焊接。
4、单面贴装和插装混合有些PCB板是双面板,一面贴装,另一面进行插装。
贴装和插装的工艺流程跟单面加工是一样的,但PCB板过回流焊和波峰焊需要使用治具。
5、双面SMT贴装某些PCB板设计工程师为了保证PCB板的美观性和功能性,会采用双面贴装的方式。
其中A面布置IC元器件,B面贴装片式元器件。
充分利用PCB板空间,实现PCB板面积最小化。
6、双面混装双面混装有以下两种方式,第一种方式PCBA组装三次加热,效率较低,且使用红胶工艺波峰焊焊接合格率较低不建议采用。
第二种方式适用于双面SMD元件较多,THT元件很少的情况,建议采用手工焊。
若THT元件较多的情况,建议采用波峰焊。
以上仅是简化了印刷电路板的PCBA组装工艺,以图文的方式展示其制程。
但是随着PCBA组装工艺和生产工艺逐渐被优化,其不合格率也不断降低,保证生产高质量的成品。
以上所述的所有电子元器件的焊点质量决定了PCBA板的质量。
pcb产品工艺流程PCB产品工艺流程是指在PCB(Printed Circuit Board,印制电路板)的制造过程中,从原始材料准备到最终产品组装的全过程。
以下是一个一般的PCB产品工艺流程:1. 原始材料准备:首先,需要准备PCB材料,主要包括基材和覆铜膜。
基材可以是玻璃纤维布(FR-4)或其他类型的材料,而覆铜膜是在基材上通过化学方法涂覆的一层铜。
2. 原材料切割:将基材和覆铜膜按照所需尺寸进行切割,通常使用机械切割或激光切割等方式。
3. 表面处理:将切割好的基材和覆铜膜进行表面处理,以提高其焊接性能。
表面处理包括去除表面氧化物、涂覆阻焊油墨等步骤。
4. 图形绘制:利用光刻技术将电路线路图案投射到覆铜膜上,形成覆铜膜图案。
光刻技术通常使用UV曝光和蚀刻的方法。
5. 铜箔蚀刻:将未被光刻覆盖的部分铜层蚀刻掉,留下所需的电路线路。
6. 穿孔:在经过铜箔蚀刻后,需要在PCB上打孔,以便于线路之间的连接。
通常使用机械或激光钻孔机进行穿孔。
7. 电镀:在孔内和线路上进行电镀,以增加导电性,并制备电路层之间的连接。
电镀有铜镀和镀金等不同方式。
8. 色网印刷:在PCB上印刷陶瓷颜料,形成要印刷的文字和图案。
色网印刷可以通过模板印刷或喷墨打印等方式进行。
9. 阻焊:涂覆阻焊油墨在PCB上,覆盖和保护线路,防止短路和氧化。
10. 焊接:将元器件或电子元件焊接到PCB上,通常使用表面贴装技术(SMT)或插件焊接技术。
11. 清洗和检查:清洗焊接后的PCB,以去除残留的焊接胶和油墨。
然后进行质量检查,确保PCB的质量符合要求。
12. 组装和测试:将已经焊接和检查好的PCB组装到最终产品中,并进行功能测试和电性能测试,以确保产品的正常运行。
13. 包装和出货:将已经组装好的PCB产品进行包装,并准备出货。
总结起来,PCB产品工艺流程是一个涉及多个环节的复杂过程,需要对原材料进行处理、进行图形绘制、蚀刻、穿孔、电镀、印刷、焊接、清洗、检查、组装、测试和包装等步骤。
pcba生产工艺流程PCBA生产工艺流程是指将原始的电子元器件通过一系列的工艺步骤,完成PCBA组装的过程。
PCBA(Printed Circuit Board Assembly)是指将电子元器件焊接到印刷电路板上,形成一个完整的电路板装配体。
下面将详细介绍PCBA生产工艺流程。
1. 原料准备:首先准备好印刷电路板(PCB)、电子元器件(器件电阻、电容、集成电路等)和焊料等原材料。
2. PCB制板:将原材料中的玻璃纤维布、铜箔、胶水等通过化学蚀刻、机械加工等工艺处理,制成具有导电线路和组装孔等特点的PCB板。
3. 贴片:将电子元器件通过自动粘贴机或人工贴片,将元器件粘贴到已制好的PCB板上。
4. 焊接:将已贴好的元器件进行焊接。
焊接方式主要有手工焊接(通过电烙铁进行焊接)、波峰焊接(通过浸泡在熔化的焊料中,使焊料覆盖焊接区域进行焊接)和回流焊接(通过小型烤箱加热焊料使其熔化,完成焊接)等。
5. 检测:对焊接后的PCBA进行检测,主要包括外观检测、电气性能测试、功能测试等。
通过测试确认PCBA的质量和功能是否符合要求。
6. 清洗:对焊接完毕的PCBA进行清洗,清除焊接过程中产生的焊渣、剩余的焊接剂等。
常见的清洗方法包括超声波清洗和喷淋清洗。
7. 包装:将经过检测和清洗的PCBA进行包装,通常使用包装袋或泡沫盒进行包装,以保护PCBA免受外界环境的损害。
8. 成品入库:完成包装后的PCBA被送往成品库,等待发货或进一步的加工和组装。
以上是PCBA生产工艺流程的基本步骤,其中每个步骤都需要严格执行和控制,以确保PCBA的质量和稳定性。
同时,随着科技的发展和生产工艺的进步,PCBA生产工艺流程也在不断地更新和改进,以适应电子产品的不断更新和市场的需求。
pcb和pcba工艺流程
PCB和PCBA工艺流程分别如下:
PCB工艺流程:
1. 材料准备:选择适当的基板材料,如铜板,进行切割、抛光、镀铜等处理,生成具有良好机械强度和尺寸精度的PCB基板。
2. 印刷制造:通过曝光和蚀刻等处理方式将电路图案印刷在基板上,然后再进行电镀等过程,使电路图案被良好的导电。
这一过程也称之为PCB细线制造。
3. 沉铜:经过钻孔后的线路板在沉铜缸内会发生氧化还原反应,形成铜层对孔进行孔金属化,使原来绝缘的基材表面沉积上铜,达到层间电性相通。
4. 压膜:在PCB板上面压上一层蓝色的干膜,干膜是一个载体,在电路工序中很重要。
5. 曝光:把底片和压好干膜的基板对位,在曝光机上利用紫外光的照射,把底片图形转移到感光干膜上。
6. 显影:利用显影液的弱碱性把还没有曝光的干膜或者湿膜溶解冲洗掉,保留已曝光的部分。
7. 电铜:将PCB板放进电铜设备里,有铜的部分被电上了铜,被干膜挡住的部分则没有反应。
8. 电锡:去掉那部分被干膜保护的铜做准备工作。
9. 退膜:将保护铜面的已曝光的干膜用氢氧化钠溶液剥掉,露出线路图形。
10. 蚀刻:用酸性氯化铜将还没有曝光的干膜或湿膜被显影液去掉后露出的铜面溶解腐蚀掉,得到所需的线路。
PCBA工艺流程:
1. 上机贴片:将元件安装在送料机上,贴片机头用吸嘴将元件吸取,按照指定的程序将元件放置在PCB焊盘上。
2. 回流焊:通过高温加热,融化锡膏,让元件和PCB焊盘紧密结合,将元件牢固焊接在板子上的目的。
3. ICT检测:通过自动在线检测仪,检查制作工艺,比如元件插错、装反、虚焊、短路
等问题。
4. DIP插件:将DIP封装的元件安插在PCB板上的相应位置上。
5. 波峰焊:让插件的引脚固定在焊盘上,去除多余的引脚,清洗掉波峰焊的痕迹。
6. 再次ICT检测:检测元器件的电气性能和焊接缺陷,从中发现是否有元器件和制作工艺等问题。
7. 人工目测:通过人工目测复查,二次进行筛选。
8. 固件烧录:使用烧录器将程序通过烧录口烧录到PCBA板芯片里。
9. 测试:一般分为基本功能测试,环境耐受性能,EMC,抗机械应力冲击测试,PCBA 测试是非常关键的工艺流程,测试直接影响到产品的质量,不同的产品需求,有不同的测试流程和手段。
以上信息仅供参考,如需获取更多详细信息,建议咨询电子制造领域的专业人士。
