漏电保护器运行测试记录

临时用电漏电保护器运行检测记录一、引言临时用电是生活中常见的一种用电场景，其牵涉到人们的生命财产安全问题。

为了保护用户的用电安全，保障用电设备的正常运行，减少漏电带来的潜在危害，需要对临时用电时的漏电保护器进行定期检测。

本检测记录旨在记录临时用电漏电保护器的运行情况和检测结果，以确保用电安全和设备正常运行。

二、检测标准1.根据我国《电器安全规范》和《住宅用漏电保护器技术条件》，漏电保护器应符合以下要求：-漏电保护器额定电流应与用电负荷的额定电流匹配；-漏电保护器的动作时间应符合标准规定；-漏电保护器的灵敏度应满足使用环境的要求。

2.检测过程中，应注意保持安全工作距离，避免电流对人身安全造成伤害。

三、检测工具和设备1.直流电压源2.漏电电流表3.多用途电表4.接地电阻测试仪6.眼镜、手套等防护用品四、检测步骤1.检查临时用电漏电保护器的相关信息，包括额定电流、工作电压、动作时间和漏电保护器类型等。

2.使用直流电压源和漏电电流表检测漏电保护器的动作电流和时间。

将直流电压源的正负极分别与漏电保护器的A、B极连接，并将漏电电流表连接到漏电保护器的C、N极上。

逐步增加直流电压，记录漏电保护器的动作电流和时间。

3.使用多用途电表测试漏电保护器的运行状态。

将电表的负极与漏电保护器的A极连接，将正极依次与漏电保护器的B、C、N极连接，并通过对漏电保护器进行开关操作，观察电表的读数和指示灯的状态。

4.使用接地电阻测试仪测试漏电保护器的接地状态。

将接地电阻测试仪与漏电保护器接入线路相应的极螺钉上，并记录测试结果。

5.使用万用表测试漏电保护器的绝缘电阻和漏电电流。

分别将万用表的两个探针分别与漏电保护器的A、N极连接，记录测试结果。

五、检测结果记录检测项目，测试结果------------，--------额定电流工作电压动作时间漏电保护器类型运行状态接地状态绝缘电阻和漏电电流检测人员检测日期六、结论根据以上检测结果，判断临时用电漏电保护器是否符合使用要求。

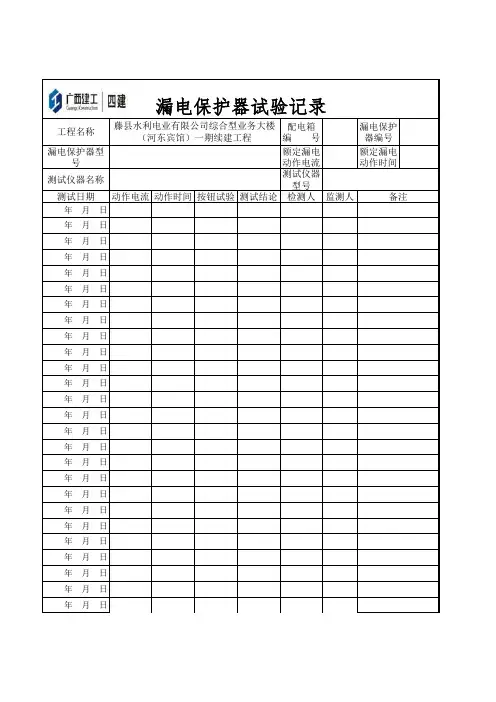

配电箱编 号漏电保护
器编号
额定漏电动作电流额定漏电
动作时间
测试仪器型号
动作电流动作时间按钮试验测试结论检测人监测人漏电保护器试验记录
测试日期备注年 月 日
年 月 日
年 月 日
年 月 日
工程名称漏电保护器型号测试仪器名称藤县水利电业有限公司综合型业务大楼（河东宾馆）一期续建工程年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日
2、漏电保护器测试按照说明书要求进行，一般情况下测试每月至少一次；
3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

漏电保护器定期检查记录资料日期：（填写具体的检查日期）检查人员：（填写负责检查和维护的人员名称）1.检查漏电保护器的外观：-检查漏电保护器的外壳是否有明显的损坏或变形。

-检查漏电保护器的按键是否完好，是否有松动或磨损。

-检查漏电保护器的指示灯是否正常工作。

2.测试漏电保护器的工作状态：-通过按下“测试”按钮，测试漏电保护器是否能正常工作。

-检查漏电保护器是否能及时断开故障回路。

-检查漏电保护器是否能在正常电流范围内工作。

3.检查漏电保护器的连接线路：-检查漏电保护器的电源线是否有明显的损坏或老化。

-检查漏电保护器的线路连接是否牢固，是否存在松动或断开的情况。

-检查漏电保护器的线路连接是否正确，是否与电路相符。

4.检查漏电保护器的静态电流：-通过专业测试仪器，检测漏电保护器的静态电流是否在允许范围内。

-检查漏电保护器的静态电流是否稳定，是否存在明显的波动。

5.检查漏电保护器的保护等级：-检查并确认漏电保护器的额定漏电电流。

-检查并确认漏电保护器的额定断路能力。

6.检查漏电保护器的维护记录：-检查漏电保护器的维护记录，确认是否按规定进行过周期性的检查和维护。

-检查漏电保护器的维护记录，确认是否有过维修和更换相关部件的情况。

上述内容仅为漏电保护器定期检查记录资料的范例，具体内容可以根据实际情况进行调整和补充。

确保漏电保护器的可靠性和稳定性对于电气设备的正常运行和人身安全至关重要，因此定期检查和维护是必不可少的。

同时，建议保存好每次检查的记录资料，以备日后参考和证明使用。

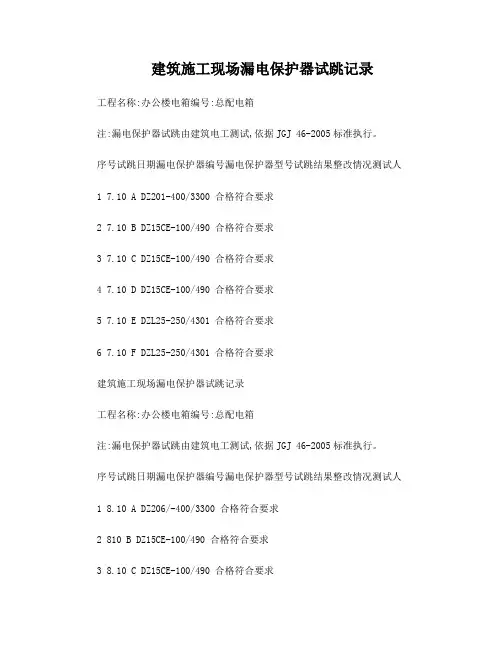

建筑施工现场漏电保护器试跳记录工程名称:办公楼电箱编号:总配电箱注:漏电保护器试跳由建筑电工测试,依据JGJ 46-2005标准执行。

序号试跳日期漏电保护器编号漏电保护器型号试跳结果整改情况测试人1 7.10 A DZ201-400/3300 合格符合要求2 7.10 B DZ15CE-100/490 合格符合要求3 7.10 C DZ15CE-100/490 合格符合要求4 7.10 D DZ15CE-100/490 合格符合要求5 7.10 E DZL25-250/4301 合格符合要求6 7.10 F DZL25-250/4301 合格符合要求建筑施工现场漏电保护器试跳记录工程名称:办公楼电箱编号:总配电箱注:漏电保护器试跳由建筑电工测试,依据JGJ 46-2005标准执行。

序号试跳日期漏电保护器编号漏电保护器型号试跳结果整改情况测试人1 8.10 A DZ206/-400/3300 合格符合要求2 810 B DZ15CE-100/490 合格符合要求3 8.10 C DZ15CE-100/490 合格符合要求4 8.10 D DZ15CE-100/490 合格符合要求5 8.10 E DZL25-250/4301 合格符合要求6 8.10 F DZL25-250/4301 合格符合要求7 8.10 G DZL25-250/4301 合格符合要求建筑施工现场漏电保护器试跳记录工程名称:办公楼电箱编号:总配电箱注:漏电保护器试跳由建筑电工测试,依据JGJ 46-2005标准执行。

序号试跳日期漏电保护器编号漏电保护器型号试跳结果整改情况测试人1 9.15 A DZ201-400/3300 合格符合要求2 9.15 B DZ15CE-100/490 合格符合要求3 9.15 C DZ15CE-100/490 合格符合要求4 9.15 D DZ15CE-100/490 合格符合要求5 9.15 E DZL25-250/4301 合格符合要求6 9.15 F DZL25-250/4301 合格符合要求7 7.10 G DZL25-250/4301 合格符合要求。

漏电保护器检测记录
施工单位：
工程名称：
日期：
资料员（章）：
漏电保护器检测记录
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月日
漏电保护器检测记录
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月
日
漏电保护器检测记录
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月
日
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月日
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月
日
漏电保护器检测记录
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月
日
漏电保护器检测记录
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月
日
漏电保护器检测记录
注：按钮试验，动作划v，不动作划X，并检查、更换。

年月
日。

漏电保护器检测记录一、目的本次漏电保护器检测的目的是确保漏电保护器正常工作，保障电力设备及人员的安全。

二、检测设备1.万用表：用于检测漏电保护器的接线电压、漏电电流、动作时间等参数。

2.电源：用于提供电流给被测漏电保护器。

三、检测内容1.接线电压检测：将万用表的测量笔分别连接到漏电保护器的进线端和出线端，记录电压值。

2.漏电电流检测：将漏电保护器的进线与出线分别接入万用表，按下测试按钮，记录漏电电流值。

3.动作时间检测：按下漏电保护器的测试按钮，记录其动作时间。

四、检测步骤1.确认被测漏电保护器的电源已断开，并将所需检测设备准备齐全。

2.将万用表的测量笔分别连接到漏电保护器的进线端和出线端，记录接线电压值。

3.将漏电保护器的进线与出线分别接入万用表，按下测试按钮，记录漏电电流值。

4.按下漏电保护器的测试按钮，记录其动作时间。

5.检查记录的数值是否符合电气安全规范。

五、记录样本日期：XXXX年XX月XX日被测漏电保护器型号：______________检测人员：______________检测项目测量结果接线电压______________V漏电电流______________A动作时间______________ms六、检测结果分析根据记录的数据，结合电气安全规范进行分析。

1.接线电压：漏电保护器的进线与出线之间的电压差应在规定范围内，一般为220V或380V。

2.漏电电流：漏电保护器的漏电电流指的是在发生漏电情况下能够保护设备的电流值，通常不应超过规定的安全值，一般为30mA。

3.动作时间：漏电保护器在发生漏电时的动作时间必须足够快，以确保人身和设备的安全。

一般来说，动作时间不应超过0.1s。

根据上述检测结果，如果接线电压、漏电电流和动作时间均在规定范围内，说明漏电保护器正常工作，并能有效保护电力设备及人员的安全。

如果有任何一项参数不符合规范要求，则需要对漏电保护器进行修理或更换。

七、检测结论根据本次漏电保护器检测的结果分析，确认被测漏电保护器正常工作，能够有效保护电力设备及人员的安全。

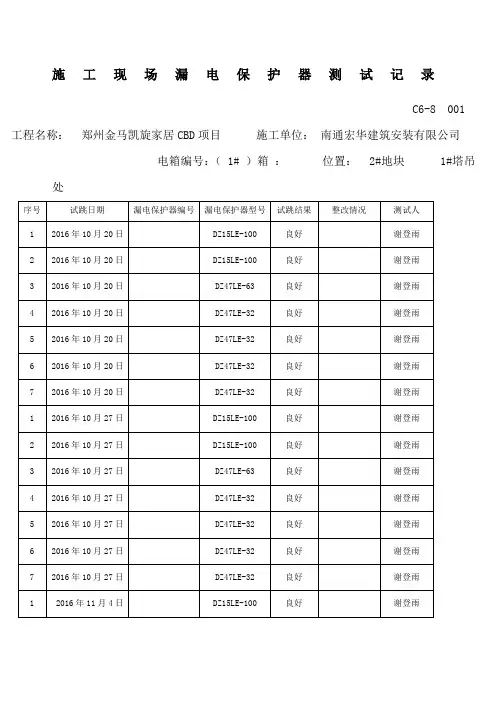

施工现场漏电保护器测试记录C6-8 001 工程名称：郑州金马凯旋家居CBD项目施工单位：南通宏华建筑安装有限公司电箱编号：（ 1# ）箱：位置： 2#地块 1#塔吊处注意原则上漏电保护器试跳由操作人员每周测试一次，依据JGJ 46-2005标准执行。

施工现场漏电保护器测试记录C6-8 002 工程名称：郑州金马凯旋家居CBD项目施工单位：南通宏华建筑安装有限公司电箱编号：（ 1# ）箱：位置： 2#地块 1#塔吊处注意原则上漏电保护器试跳由操作人员每周测试一次，依据JGJ 46-2005标准执行。

施工现场漏电保护器测试记录C6-8 003 工程名称：郑州金马凯旋家居CBD项目施工单位：南通宏华建筑安装有限公司电箱编号：（ 1# ）箱：位置： 2#地块 1#塔吊处注意原则上漏电保护器试跳由操作人员每周测试一次，依据JGJ 46-2005标准执行。

施工现场漏电保护器测试记录C6-8 004 工程名称：郑州金马凯旋家居CBD项目施工单位：南通宏华建筑安装有限公司电箱编号：（ 1# ）箱：位置： 2#地块 1#塔吊处注意原则上漏电保护器试跳由操作人员每周测试一次，依据JGJ 46-2005标准执行。

施工现场漏电保护器测试记录C6-8 005 工程名称：郑州金马凯旋家居CBD项目施工单位：南通宏华建筑安装有限公司电箱编号：（ 1# ）箱：位置： 2#地块 1#塔吊处注意原则上漏电保护器试跳由操作人员每周测试一次，依据JGJ 46-2005标准执行。

施工现场漏电保护器测试记录C6-8 006 工程名称：郑州金马凯旋家居CBD项目施工单位：南通宏华建筑安装有限公司电箱编号：（ 1# ）箱：位置： 2#地块 1#塔吊处注意原则上漏电保护器试跳由操作人员每周测试一次，依据JGJ 46-2005标准执行。

施工现场漏电保护器测试记录C6-8 007 工程名称：郑州金马凯旋家居CBD项目施工单位：南通宏华建筑安装有限公司电箱编号：（ 1# ）箱：位置： 2#地块 1#塔吊处注意原则上漏电保护器试跳由操作人员每周测试一次，依据JGJ 46-2005标准执行。

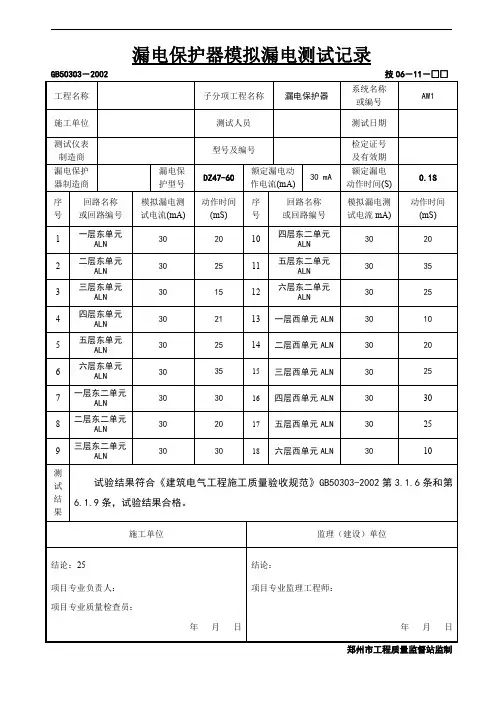

工程名称子分项工程名称漏电保护器系统名称或编号AW1施工单位测试人员测试日期测试仪表制造商型号及编号检定证号及有效期漏电保护器制造商漏电保护型号DZ47-60额定漏电动作电流(mA)30mA额定漏电动作时间(S)0.1S序号回路名称或回路编号模拟漏电测试电流(mA)动作时间(mS)序号回路名称或回路编号模拟漏电测试电流mA)动作时间(mS)1一层东单元ALN 302010四层东二单元ALN30202二层东单元ALN 302511五层东二单元ALN30353三层东单元ALN 301512六层东二单元ALN30254四层东单元ALN302113一层西单元ALN30105五层东单元ALN302514二层西单元ALN30206六层东单元ALN303515三层西单元ALN30257一层东二单元ALN303016四层西单元ALN30308二层东二单元ALN302017五层西单元ALN30259三层东二单元ALN303018六层西单元ALN3010测试结果试验结果符合《建筑电气工程施工质量验收规范》GB50303-2002第3.1.6条和第6.1.9条，试验结果合格。

施工单位监理（建设）单位结论：25项目专业负责人：项目专业质量检查员：年月日结论：项目专业监理工程师：年月日郑州市工程质量监督站监制工程名称子分项工程名称漏电保护器系统名称或编号AW2施工单位测试人员测试日期测试仪表制造商型号及编号检定证号及有效期漏电保护器制造商DZ47-60额定漏电动作电流(mA)30mA额定漏电动作时间(S)0.1S序号回路名称或回路编号模拟漏电测试电流(mA)动作时间(mS)序号回路名称或回路编号模拟漏电测试电流mA)动作时间(mS)1一层东单元ALN 302510四层东二单元ALN30152二层东单元ALN 302011五层东二单元ALN30203三层东单元ALN 302012六层东二单元ALN30304四层东单元ALN303013一层西单元ALN30205五层东单元ALN302514二层西单元ALN30206六层东单元ALN303015三层西单元ALN30307一层东二单元ALN303516四层西单元ALN30208二层东二单元ALN303017五层西单元ALN30259三层东二单元ALN302018六层西单元ALN3030测试结果试验结果符合《建筑电气工程施工质量验收规范》GB50303-2002第3.1.6条和第6.1.9条，试验结果合格。
