第24届全国中学生物理竞赛复赛试题(WORD版)

第24届全国中学⽣物理竞赛复赛试题及详解（WORD版）第24届全国中学⽣物理竞赛复赛试卷（本题共七⼤题，满分160分）⼀、（20分）如图所⽰，⼀块长为m L 00.1=的光滑平板PQ 固定在轻质弹簧上端，弹簧的下端与地⾯固定连接。

平板被限制在两条竖直光滑的平⾏导轨之间（图中未画出竖直导轨），从⽽只能地竖直⽅向运动。

平板与弹簧构成的振动系统的振动周期s T 00.2=。

⼀⼩球B 放在光滑的⽔平台⾯上，台⾯的右侧边缘正好在平板P 端的正上⽅，到P 端的距离为m h 80.9=。

平板静⽌在其平衡位置。

⽔球B 与平板PQ 的质量相等。

现给⼩球⼀⽔平向右的速度0µ，使它从⽔平台⾯抛出。

已知⼩球B 与平板发⽣弹性碰撞，碰撞时间极短，且碰撞过程中重⼒可以忽略不计。

要使⼩球与平板PQ 发⽣⼀次碰撞⽽且只发⽣⼀次碰撞，0µ的值应在什么范围内？取2/8.9s m g =⼆、（25分）图中所⽰为⽤三⾓形刚性细杆AB 、BC 、CD 连成的平⾯连杆结构图。

AB 和CD 杆可分别绕过A 、D 的垂直于纸⾯的固定轴转动，A 、D 两点位于同⼀⽔平线上。

BC 杆的两端分别与AB 杆和CD 杆相连，可绕连接处转动（类似铰链）。

当AB 杆绕A 轴以恒定的⾓速度ω转到图中所⽰的位置时，AB 杆处于竖直位置。

BC 杆与CD 杆都与⽔平⽅向成45°⾓，已知AB 杆的长度为l ，BC 杆和CD 杆的长度由图给定。

求此时C 点加速度c a 的⼤⼩和⽅向（⽤与CD 杆之间的夹⾓表⽰）三、（20分）如图所⽰，⼀容器左侧装有活门1K ，右侧装有活塞B ，⼀厚度可以忽略的隔板M 将容器隔成a 、b 两室，M 上装有活门2K 。

容器、隔板、活塞及活门都是绝热的。

隔板和活塞可⽤销钉固定，拔掉销钉即可在容器内左右平移，移动时不受摩擦作⽤且不漏⽓。

整个容器置于压强为P 0、温度为T 0的⼤⽓中。

初始时将活塞B ⽤销钉固定在图⽰的位置，隔板M 固定在容器PQ 处，使a 、b 两室体积都等于V 0；1K 、2K 关闭。

2014年第二十四届全国初中应用物理竞赛（巨人杯）复赛试题一、（16 分）请利用现有器材：一块大小合适且质地不一圧均匀的木板，一 把量程为2m 的卷尺，一台能够测量人体质量的磅秤（如图1所示）, 砖块若干块。

设讣一个测屋人体重心位置的方案。

要求写出测量步 骤和测量结果的表达式。

二、（16 分）小明的妈妈为了方便早餐时喝上豆浆，买了一台全自动豆浆 机，如图2甲所示。

图2乙所示为豆浆机的主要结构：中间部位 是一个连接着刀头的电动机，用来将原料进行粉碎打浆：电热管 负责对液体加热煮沸。

下表是这个豆浆机的主要技术参数。

小明想探究一下豆浆机工作的具体过程以及耗电情况，在某 次使用之前，先査看了他家的单相电子电能表，上而注明1600in 】p/kW.h,之后，他关闭英他所有家用电器，将浸泡好的适量黄豆和1000cm 3的清水放入 豆浆机的杯体，启动自动控制键，开始用钟表讣时的同时记录 电能表上面的发光二极管闪烁的次数，豆浆机按“①加热-② 预打浆-③加热-④打浆一＞ ⑤煮浆-⑥防溢延煮“的程序正常 工作直至豆浆机发出声光报警，提示豆浆已做好。

从启动自动 控制键至豆浆机发出声光报警，整个过程用时20min,电能表 上而的发光二极管闪烁了 320次。

其中①、③、⑤三个过程为 电热丝单独不间断工作，而②、④为电机单独间就工作，此过程中电动机累计工作时间为 2min,⑥为电热丝单独间歇工作。

请回答：1. ②、④两个过程中，电动机为什么要间歇工作？2. 在豆浆机工作的20min 内，消耗的电能为多少kW h?3. 在豆浆机工作的20min 内，电热丝和电机都不工作的时间为多少min?型号 ***_***额立电压 220V 额左频率 50Hz 电机功率 180W 加热功率 800W 容量lOOOmL图1三、（16分）下表所示为某品牌的空调器铭牌上的部分参数，英中KFRD 表示该空调为家用分体式1. 如果房间的面积为15m2,髙度为2.6m,问：如果按照表中的数据工作，该空调器 至少多长时间才能将室内的空气由10°C 加热升高至20°C?2. 在1中，若室外温度不太低，实际加热时间约为4.0min,则在利用空调器对室内空 气加热的过程中，室内空气向外散热的平均功率为多少？空调器总共消耗的电能为多少？3. 该空调器在制冷时的额左输入功率为83OW,而它的制冷量却是23OOW ，比输入功 率还要大，这是为什么？四、（16分）机器人小组的同学要制作一个能自己从椅子上站起的机器人，如图3所示。

第24届全国中学生物理竞赛决赛试题★ 理论部分一、A ，B ，C 三个刚性小球静止在光滑的水平面上．它们的质量皆为m ，用不可伸长的长度皆为l 的柔软轻线相连，AB 的延长线与BC 的夹角α = π / 3 ，如图所示．在此平面内取正交坐标系Oxy ，原点O 与B 球所在处重合，x 轴正方向和y 轴正方向如图．另一质量也是m 的刚性小球D 位于y 轴上，沿y 轴负方向以速度v 0（如图）与B 球发生弹性正碰，碰撞时间极短．设刚碰完后，连接A ，B ，C 的连线都立即断了．求碰后经多少时间，D 球距A ，B ，C 三球组成的系统的质心最近．二、为了近距离探测太阳并让探测器能回到地球附近，可发射一艘以椭圆轨道绕太阳运行的携带探测器的宇宙飞船，要求其轨道与地球绕太阳的运动轨道在同一平面内，轨道的近日点到太阳的距离为0.01AU （AU 为距离的天文单位，表示太阳和地球之间的平均距离：1AU = 1.495 ×1011 m ），并与地球具有相同的绕日运行周期（为简单计，设地球以圆轨道绕太阳运动）．试问从地球表面应以多大的相对于地球的发射速度u 0（发射速度是指在关闭火箭发动机，停止对飞船加速时飞船的速度）发射此飞船，才能使飞船在克服地球引力作用后仍在地球绕太阳运行轨道附近（也就是说克服了地球引力作用的飞船仍可看做在地球轨道上）进入符合要求的椭圆轨道绕日运行？已知地球半径R e = 6.37 ×106 m ，地面处的重力加速度g = 9.80 m / s 2 ，不考虑空气的阻力．三、如图所示，在一个竖直放置的封闭的高为H 、内壁横截面积为S 的绝热气缸内，有一质量为m 的绝热活塞A 把缸内分成上、下两部分．活塞可在缸内贴缸壁无摩擦地上下滑动．缸内顶部与A 之间串联着两个劲度系数分别为k 1和k 2（k 1≠k 2）的轻质弹簧．A 的上方为真空；A 的下方盛有一定质量的理想气体．已知系统处于平衡状态，A所在处的高度（其下表面与yC缸内底部的距离）与两弹簧总共的压缩量相等皆为h 1 = H / 4 ．现给电炉丝R 通电流对气体加热，使A 从高度h 1开始上升，停止加热后系统达到平衡时活塞的高度为h 2 = 3H / 4 ．求此过程中气体吸收的热量△Q ．已知当体积不变时，每摩尔该气体温度每升高1 K 吸收的热量为3R / 2 ，R 为普适气体恒量．在整个过程中假设弹簧始终遵从胡克定律．四、为了减少线路的输电损耗，电力的远距离输送一般采用高电压的交流电传输方式．在传输线路上建造一系列接地的铁塔，把若干绝缘子连成串（称为绝缘子串，见图甲），其上端A 挂在铁塔的横臂上，高压输电线悬挂在其下端B ．绝缘子的结构如图乙所示：在半径为R 1的导体球外紧包一层耐高压的半球形陶瓷绝缘介质，介质外是一内半径为R 2的半球形导体球壳．已知当导体球与导体球壳间的电压为U 时，介质中离球心O 的距离为r 处的场强为E =R 1R 2R 2－R 1 Ur2 ，场强方向沿径向．1．已知绝缘子导体球壳的内半径R 2 = 4.6 cm ，陶瓷介质的击穿强度E k = 135 kV / cm ．当介质中任一点的场强E ＞E k 时，介质即被击穿，失去绝缘性能．为使绝缘子所能承受的电压（即加在绝缘子的导体球和导体球壳间的电压）为最大，导体球的半径R 1应取什么数值？此时，对应的交流电压的有效值是多少？AB 图甲半球形导体球壳绝缘层导体球图乙2．一个铁塔下挂有由四个绝缘子组成的绝缘子串（如图甲），每个绝缘子的两导体间有电容C 0 ．每个绝缘子的下部导体（即导体球）对于铁塔（即对地）有分布电容C 1（导体球与铁塔相当于电容器的两个导体极板，它们之间有一定的电容，这种电容称为分布电容）；每个绝缘子的上部导体（即导体球壳）对高压输电线有分布电容C 2 ．若高压输电线对地电压的有效值为U 0 ．试画出该系统等效电路图．3．若C 0 = 70 pF = 7 × 10－11F ，C 1 = 5 pF ，C 2 = 1 pF ，试计算该系统所能承受的最大电压（指有效值）．五、如图所示，G 为一竖直放置的细长玻璃管，以其底端O 为原点，建立一直角坐标系Oxy ，y 轴与玻璃管的轴线重合．在x 轴上与原点O 的距离为d 处固定放置一电荷量为Q 的正点电荷A ，一个电荷量为q （q ＞0）的粒子P 位于管内，可沿y 轴无摩擦地运动．设两电荷之间的库仑相互作用力不受玻璃管的影响．1．求放在管内的带电粒子P 的质量m 满足什么条件时，可以在y ＞0的区域内存在平衡位置．2．上述平衡状态可以是稳定的，也可能是不稳定的；它依赖于粒子的质量m ．以y （m ）表示质量为m 的粒子P 处于平衡位置时的y 坐标．当粒子P 处于稳定平衡状态时，y （m ）的取值区间是_________________；当粒子P 处于不稳定平衡状态时，y （m ）的取值区间是_________________（请将填空答案写在答题纸上）．3．已知质量为m 1的粒子P 处于稳定平衡位置，其y 坐标为y 1 ．现给P 沿y 轴一微小扰动．试证明以后的运动为简谐运动，并求此简谐运动的周期．4．已知质量为m 2的粒子P 的不稳定平衡位置的y 坐标为y 2 ，现设想把P 放在坐标y 3 处，然后从静止开始释放P ．求释放后P 能到达玻璃管底部的所有可能的y 3（只要列出y 3满足的关系式，不必求解）．六、yG POdAx如图所示，一半径为R 、折射率为n g 的透明球体置于折射率n 0 =1的空气中，其球心位于图中光轴的O 处，左、右球面与光轴的交点为O 1与O 2 ．球体右半球面为一球面反射镜，组成球形反射器．光轴上O 1点左侧有一发光物点P ，P 点到球面顶点O 1的距离为s ．由P 点发出的光线满足傍轴条件，不考虑在折射面上发生的反射．1．问发光物点P 经此反射器，最后的像点位于何处？2．当P 点沿光轴以大小为v 的速度由左向右匀速运动时，试问最后的像点将以怎样的速度运动？并说明当球体的折射率n g 取何值时像点亦做匀速运动．七、已知钠原子从激发态（记做 P 3 / 2）跃迁到基态（记做 S 1 / 2）所发出的光谱线波长 λ0=588.9965 nm ．现有一团钠原子气，其中的钠原子做无规的热运动（钠原子的运动不必考虑相对论效应），被一束沿z 轴负方向传播的波长为 λ = 589.0080 nm 的激光照射．以 θ 表示钠原子运动方向与z 轴正方向之间的夹角（如图所示）．问在 30° ＜ θ ＜45° 角度区间内的钠原子中速率u 在什么范围内能产生共振吸收，从S 1 / 2 态激发到P 3 / 2 态？并求共振吸收前后钠原子速度（矢量）变化的大小．已知钠原子质量为M = 3.79 × 10－26kg ，普朗克常量h = 6.626069 × 10－34J • s ，真空中的光速c = 2.997925 × 108 m • s －1 ．第24届全国中学生物理竞赛决赛参考解答一、1．分析刚碰后各球速度的方向．由于D 与B 球发生弹性正碰，所以碰后D球的速度激光束方向仍在y 轴上；设其方向沿y 轴正方向，大小为v ．由于线不可伸长，所以在D ，B 两球相碰的过程中，A ，C 两球都将受到线给它们的冲量；又由于线是柔软的，线对A ，C 两球均无垂直于线方向的作用力，因此刚碰后，A 球的速度沿AB 方向，C 球的速度沿CB 方向．用θ表示B 球的速度方向与x 轴的夹角，则各球速度方向将如图所示．因为此时连接A ，B ，C 三球的两根线立即断了，所以此后各球将做匀速直线运动．2．研究碰撞后各球速度的大小．以v 1 ，v 2 ，v 3 分别表示刚碰后A ，B ，C 三球速度的大小，如图所示．因为碰撞过程中动量守恒，所以沿x 方向有mv 1－mv 3 cos α + mv 2 cos θ = 0 ； （1）沿y 方向有－mv 0 = mv － mv 2 sin θ －mv 3 sin α ． （2）根据能量守恒有12mv 20 = 12mv 21 + 12mv 22 + 12mv 23 + 12mv 2． （3） 因为碰撞过程中线不可伸长，B ，C 两球沿BC 方向的速度分量相等，A ，B 两球沿AB 方向的速度分量相等，有v 2 cos θ = v 1 ， （4） v 2 cos [ π － ( α + θ ) ] = v 3 ． （5）将α = π / 3代入，由以上各式可解得v 1 = 312v 0， （6） v 2 = 216v 0， （7） v 3 =33v 0， （8） v = 14v 0 ． （9）3．确定刚碰完后，A ，B ，C 三球组成的系统质心的位置和速度．由于碰撞时间极短，刚碰后A ，B ，C 三球组成的系统，其质心位置就是碰撞前质心的位置，以（x c ，y c ）表示此时质心的坐标，根据质心的定义，有x c = ml cos α－ml3m ， （10）y c =ml sin α3m． （11） 代入数据，得x c = －16l，（12）y c = 36l．（13）根据质心速度的定义，可求得碰后质心速度v c的分量为v c x = mv1 + mv2 cosθ－mv3 cosα3m，（14）v c y = －mv2 sinθ－mv3sinα3m．（15）由（4）～（7）和（14），（15）各式及α值可得v c x = 0 ，（16）v c y =－512v0．（17）4．讨论碰后A，B，C三球组成的系统的质心和D球的运动．刚碰后A，B，C三球组成的系统的质心将从坐标（x c =－l / 6，y c = 3l / 6）处出发，沿y轴负方向以大小为5 v0/ 12的速度做匀速直线运动；而D球则从坐标原点O出发，沿y轴正方向以大小为v0/ 4的速度做匀速直线运动．A，B，C三球组成系统的质心与D球是平行反向运动，只要D球与C球不发生碰撞，则v C，v D不变，质心与D球之间的距离逐渐减少．到y坐标相同处时，它们相距最近．用t表示所求的时间，则有vt = y c+ v c y t（18）将v c y ，v，y c的值代入，得t =3l4v0．（19）此时，D球与A，B，C三球组成系统的质心两者相距l / 6 ．在求出（19）式的过程中，假设了在t = 3l / 4v0时间内C球未与D球发生碰撞．下面说明此假设是正确的；因为v3 = 3v0/ 3 ，它在x方向分量的大小为3v0/ 6．经过t时间，它沿x轴负方向经过的距离为l / 8 ．而C球的起始位置的x坐标为l / 2 ．经t时间后，C球尚未到达y轴，不会与D球相碰．二、从地球表面发射宇宙飞船时，必须给飞船以足够大的动能，使它在克服地球引力作用后，仍具有合适的速度进入绕太阳运行的椭圆轨道．此时，飞船离地球已足够远，但到太阳的Ar sePv距离可视为不变，仍为日地距离．飞船在地球绕太阳运动的轨道上进入它的椭圆轨道，用E 表示两轨道的交点，如图1所示．图中半径为r se 的圆A 是地球绕太阳运行的轨道，太阳S 位于圆心．设椭圆B 是飞船绕日运行的轨道，P 为椭圆轨道的近日点．由于飞船绕日运行的周期与地球绕日运行的周期相等，根据开普勒第三定律，椭圆的半长轴a 应与日地距离r se 相等，即有a = r se （1）根据椭圆的性质，轨道上任一点到椭圆两焦点的距离之和为2a ，由此可以断定，两轨道的交点E 必为椭圆短轴的一个顶点，E 与椭圆长轴和短轴的交点Q （即椭圆的中心）的连线垂直于椭圆的长轴．由△ESQ ，可以求出半短轴b =r 2se － ( a － SP )2 ． （2）由（1），（2）两式，并将a = r se = 1AU ，SP = 0.01 AU 代入，得b = 0.141AU ． （3）在飞船以椭圆轨道绕太阳运行过程中，若以太阳为参考系，飞船的角动量和机械能是守恒的．设飞船在E 点的速度为v ，在近日点的速度为v p ，飞船的质量为m ，太阳的质量为M s ，则有mva sin θ = mv p SP ， （4）式中θ为速度v 的方向与E ，S 两点连线间的夹角：sin θ = ba． （5）由机械能守恒，得12mv 2 －G M s m a = 12mv 2p － GmM s SP． （6） 因地球绕太阳运行的周期T 是已知的（T = 365 d ），若地球的质量为M e ，则有GM s M e a 2 = M e ( 2πT)2a ． （7） 解（3）～（7）式，并代入有关数据，得v = 29.8 km / s ． （8）（8）式给出的v 是飞船在E 点相对于太阳的速度的大小，即飞船在克服地球引力作用后从E 点进入椭圆轨道时所必须具有的相对于太阳的速度．若在E 点飞船相对地球的速度为u ，因地球相对于太阳的公转速度为v e =2πaT= 29.8 km / s ， （9） 方向如图1所示．由速度合成公式，可知v = u + v e ， （10）速度合成的矢量图如图2所示，注意到v e 与ES 垂直，有u =v 2 + v 2e －2vv e cos (π2－θ ) ， （11） 代入数据，得u = 39.1 km / s ． （12）u 是飞船在E 点相对于地球的速度，但不是所要求的发射速度u 0 ．为了求得u 0 ，可以从与地心固定连接在一起的参考系来考察飞船的运动．因飞船相对于地球的发射速度为u 0时，飞船离地心的距离等于地球半径R e ．当飞船相对于地球的速度为u 时，地球引力作用可以忽略．由能量守恒，有12mu 20 －G M e m R e = 12mu 2 ． （13） 地面处的重力加速度为g = GM eR 2e， （14） 解（13），（14）两式，得u 0 = u 2 + 2gR e ． （15）由（15）式及有关数据，得u 0 = 40.7 km / s ． （16）如果飞船在E 点处以与图示相反的方向进入椭圆轨道，则（11）式要做相应的改变．此时，它应为图2u = v2 + v2e －2vv e cos (π2+ θ) ，（17）相应计算，可得另一解u = 45.0 km / s ，u0 = 46.4 km / s ．（18）如果飞船进入椭圆轨道的地点改在E点的对称点处（即地球绕日轨道与飞船绕日轨道的另一个交点上），则计算过程相同，结果不变．三、两个弹簧串联时，作为一个弹簧来看，其劲度系数k =k1k2k1 + k2．（1）设活塞A下面有νmol气体．当A的高度为h1时，气体的压强为p1，温度为T1．由理想气体状态方程和平衡条件，可知p1Sh1 = vRT1，（2）p1S= kh1 + mg．（3）对气体加热后，当A的高度为h2时，设气体压强为p2，温度为T2．由理想气体状态方程和平衡条件，可知p2Sh2 = vRT2，（4）p2S= kh2 + mg．（5）在A从高度h1上升到h2的过程中，气体内能的增量△U= v 32R ( T2－T1 ) ．（6）气体对弹簧、活塞系统做的功W等于弹簧弹性势能的增加和活塞重力势能的增加，即W= 12k ( h22－h21) + mg (h2－h1 ) ．（7）根据热力学第一定律，有△Q=△U + W．（8）由以上各式及已知数据可求得△Q=k1k2k1 + k2H2 +54mgH．（9）四、1．根据题意，当导体球与导体球壳间的电压为U时，在距球心r（R1＜r＜R2）处，电场强度的大小为E =R 1R 2R 2－R 1 Ur2 ． （1） 在r = R 1 ，即导体球表面处，电场强度最大．以E （R 1）表示此场强，有E ( R 1) =R 2U(R 2－R 1) R 1． （2）因为根据题意，E （R 1）的最大值不得超过E k ，R 2为已知，故（2）式可写为E k =R 2U(R 2－R 1) R 1（3）或U = E k(R 2－R 1) R 1R 2 ． （4） 由此可知，选择适当的R 1值，使(R 2－R 1) R 1最大，就可使绝缘子的耐压U 为最大．不难看出，当R 1 =R 22（5） 时，U 便是绝缘子能承受的电压的最大值U k ．由（4），（5）两式得U k =E k R 24， （6） 代入有关数据，得U k = 155 kV ． （7）当交流电压的峰值等于U k 时，绝缘介质即被击穿．这时，对应的交流电压的有效值U e =U k2110 kV ． （8） 2．系统的等效电路如图所示．3．设绝缘子串中间三点的电势分别为U 1 ，U 2 ，U 3 ，如图所示．由等效电路可知，与每个中间点相连的四块电容极板上的电荷量代数和都应为零，即有U 0 C 2C 2 C 2C 2C 1C 1 C 1 C 1C 0 C 0 C 0 C 012011010012230211200223031230032()()()0,()()()0,()()0.U U C U C U U C U U C U U C U C U U C U U C U C U C U U C U U C -+----=⎧⎪-+----=⎨⎪+----=⎩ （9）四个绝缘子上的电压之和应等于U 0 ，即( U 0－U 1 ) + ( U 1－U 2 ) + ( U 2－U 3 ) + U 3 = U 0 ． （10）设△U 1 = U 0－U 1 ， △U 2 = U 1－U 2 ，△U 3 = U 2－U 3 ，△U 4 = U 3 ， （11） 则可由（9）式整理得1012200111220123001101220123012001()0,()()0,()()(2)()0;U C C C U C U C U C C U C C C U C U C U C C C U C C C U C C C U C C ++--=⎧⎪++++--=⎨⎪++++++++-+=⎩△△△△△△△△ 代入数据，得120123012307050,767050,76146750.U U U U U U U U U U U --=⎧⎪+--=⎨⎪++-=⎩76△△6△△△76△△△ （12） 解（12）式，可得△U 1 = 0.298 U 0 ， △U 2 = 0.252 U 0 ，△U 3 =0.228 U 0 ． （13）由（10）～（12）式可得△U 4 =U 3 = 0.222 U 0 ． （14）以上结果表明，各个绝缘子承受的电压不是均匀的；最靠近输电线的绝缘子承受的电压最大，此绝缘子最容易被击穿．当最靠近输电线的绝缘子承受的电压有效值△U 1 =U e （15）时，此绝缘子被击穿，整个绝缘子串损坏．由（8），（13）和（15）三式可知，绝缘子串承受的最大电压U 0 C 2C 2 C 2C 2C 1C 1 C 1 C 1C 0 C 0 C 0 C 0U 1U 2 U 3U 0max =U e0.298= 369 kV ． （16） 五、1．如图所示，位于坐标y 处的带电粒子P 受到库仑力F E 为斥力，其y 分量为F Ey = kQq r 2 sin θ = k Qqy( d 2+ y 2)3 / 2， （1） 式中r 为P 到A 的距离，θ为r 与x 轴的夹角．可以看出，F Ey 与y 有关：当y 较小时，（1）式分子中的y 起主要作用，F Ey 随y 的增大而增大；当y 较大时，（1）式分母中的y 起主要作用，F Ey 随y 的增大而减小．可见，F Ey 在随y 由小变大的过程中会出现一个极大值．通过数值计算法，可求得F Ey 随y 变化的情况．令τ= y / d ，得F Ey = kQqd 2 τ( 1 +τ2)3 / 2． （2） 当τ取不同数值时，对应的τ( 1 +τ2)－3 / 2的值不同．经数值计算，整理出的数据如表1所示．表1由表中的数据可知，当τ= 0.707，即y = y 0 = 0.707d （3）时，库仑力的y 分量有极大值，此极大值为F Ey max = 0.385kqQd 2． （4） 由于带电粒子P 在竖直方向除了受到竖直向上的F Ey 作用外，还受到竖直向下的重力mg 作用．只有当重力的大小mg 与库仑力的y 分量相等时，P 才能平衡．当P 所受的重力mg 大于F Ey max 时，P 不可能达到平衡．故质量为m 的粒子存在平衡位置的条件是mg ≤F Ey max ．由（4）式得m ≤0.385g k qQ d2 ． （5）y GPmgrOdxAF Ey2．y (m )＞ 0.707d ；0＜y (m )≤0.707d ．3．根据题意，当粒子P 静止在y = y 1处时，处于稳定平衡位置，故有132221()Qqy kd y －m 1g = 0 ． （6）设想给粒子P 沿y 轴的一小扰动△y ，则P 在y 方向所受的合力为F y = F Ey －m 1g = kQq ( y 1 +△y )[ d 2+ ( y 1 +△y )2 ]3 / 2－m 1g ． （7）由于△y 为一小量，可进行近似处理，忽略高阶小量，有F y = kQq ( y 1 +△y )[ d 2+ y 21 + 2y 1△y]3 / 2 －m 1g = kQq ( y 1 +△y )(d 2 + y 21 )3 / 2( 1 － 3y 1△yd 2 + y 21)－m 1g = k Qqy 1(d 2 + y 21 )3 / 2 + k Qq △y (d 2 + y 21 )3 / 2 － k 3qQy 21△y (d 2 + y 21 )5 / 2 － m 1g ．注意到（6）式，得F y = － m 1g (2y 21－d 2 )(d 2 + y 21) y 1△y ． （8）因y = y 1是粒子P 的稳定平衡位置，故y 1＞0.707d ，2y 21－d 2＞0 ．由（8）式可知，粒子P 在y 方向受到合力具有恢复力的性质，故在其稳定平衡位置附近的微小振动是简谐运动；其圆频率为ω=(2y 21－d 2 )(d 2 + y 21) y 1g ， （9） 周期为T = 2πω=2π(d 2 + y 21 ) y 1(2y 21－d 2 ) g． （10）4．粒子P 处在重力场中，具有重力势能；它又处在点电荷A 的静电场中，具有静电势能．当P 的坐标为y 时，其重力势能W g = m 2gy ，式中取坐标原点O 处的重力势能为零；静电势能W E = kqQd2 +y2．粒子的总势能W = W g + W E = m2gy + kqQd2 +y2．（11）势能也与P的y坐标有关：当y较小时，静电势能起主要作用，当y较大时，重力势能起主要作用．在P的稳定平衡位置处，势能具有极小值；在P的不稳定平衡位置处，势能具有极大值．根据题意，y = y2处是质量为m2的粒子的不稳定平衡位置，故y = y2处，势能具有极大值，即W ( y2 )= W max= m2gy2 + k qQd2 +y22．（12）当粒子P的坐标为y3时，粒子的势能为W ( y3 )= m2gy3 + k qQd2 +y23．当y3 ＜y2时，不论y3取何值，粒子从静止释放都能到达管底．若y3 ＞y2 ，粒子从静止释放能够到达管底，则有W ( y3 ) ＞W ( y2 ) ．所以，y3满足的关系式为y3 ＜y2；（13）或者y3 ＞y2 且m2gy3 + k qQd2 +y23＞m2gy2 + kqQd2 +y22．（14）附：（1）式可表示为F Ey= k Qqr2sinθ= kQqd2cos2θsinθ，式中θ为P，A之间的连线和x轴的夹角．由上式可知，带电粒子P在θ= 0 ，π/ 2时，F Ey= 0 ．在0≤θ≤π/ 2区间，随着θ的增大，sinθ是递增函数，cos2θ是递减函数．在此区间内，F Ey必存在一个极大值F Ey max ；用数值法求解，可求得极大值所对应得角度θ0．经数个计算整理出的数据如表2所示．表2由表中数值可知，当θ= θ0≈0.615 rad（即35.26°）时，F Ey取极大值F Ey max= k Qqd2cos2θsinθ0 = 0.385 kQqd2．带电粒子P在竖直方向上还受到重力G的作用，其方向与F Ey相反．故带电粒子P受到的合力F = F Ey －G = k Qqd2cos2θsinθ－mg ．当F = 0 ，即F Ey= G 时，P处于平衡状态．由此可见，当带电粒子的质量m≤F Ey maxg=k ( qQ / d2 ) cos2θ0sinθ0g时，可以在y轴上找到平衡点．六、1．单球面折射成像公式可写成n′s′+ ns=n′－nr，（1）式中s为物距，s′为像距，r为球面半径，n和n′分别为入射光和折射光所在介质的折射率．在本题中，物点P经反射器的成像过程是：先经过左球面折射成像（第一次成像）；再经右球面反射成像（第二次成像）；最后再经左球面折射成像（第三次成像）．（1）第一次成像．令s1和s′1分别表示物距和像距．因s1 = s ，n = n0 = 1，n′ = n g，r = R ，有n gs′1+ 1s1=n g－1R，（2）即s′1 =n g Rs( n g－1 ) s－R．（3）（2）第二次成像．用s2 表示物距，s′2 表示像距，有1 s′2+ 1s2=2r．（4）因s2 = 2R－s′1 ，r= R，由（3），（4）两式得s′2 = ( 2s + 2R－n g s )R3R + 3s－n g s．（5）（3）第三次成像．用s3 表示物距，s′3 表示像距，有s ′3s 3r因s 3 = 2R －s ′2 ，n 0 = 1 ，r = －R ，由（5），（6）两式得s ′3 =( 4s －n g s + 4R )R2n g s －4s + n g R －4R． （7）2．以 v ′ 表示像的速度，则3222[4()()4](44)12()4()4244/.(244)(24)(244)g g g g g g g g g g g g s s n s s R R s n s R R s v t t n s s s s n R R n s s n R R n R s tn s s n R R s n n s s n R R ⎧⎫+-++-+'⎪⎪'==-⎨⎬+-++--+-⎪⎪⎩⎭-=-+-+--+-△△△△△△△△△△ （8）由于△s 很小，分母中含有△s 的项可以略去，因而有v ′ =－n 2g R 2(2n g s－4s +n g R－4R )2△s△t． （9）根据题意，P 从左向右运动，速度大小为 v ，则有v = －△s△t． （10） 由此可得，像的速度v ′ =n 2g R 2v(2n g s －4s + n g R －4R )2． （11）可见，像的速度与 s 有关，一般不做匀速直线运动，而做变速直线运动．当n =2 （12）时，（11）式分母括号中的头两项相消，v ′ 将与 s 无关．这表明像也将做匀速直线运动；而且（11）式变为 v ′ = v ，即像的速度和P 的速度大小相等．七、解法一．根据已知条件，射向钠原子的激光的频率v =cλ． （1） 对运动方向与 z 轴正方向的夹角为 θ 、速率为 u 的钠原子，由于多普勒效应，它接收的激光频率v ′ = v ( 1 +uccos θ )； （2） 改用波长表示，有1 + uc cosθ发生共振吸收时，应有λ′ = λ0 ，即λ1 + uc cosθ= λ0 ．（4）解（4）式，得u cosθ= c λ－λ0λ0；（5）代入有关数据，得u cosθ= 5.85 × 103 m •s－1 ．（6）由（6）式，对θ=30°的钠原子，其速率u1= 6.76 × 103 m •s－1 ；对θ= 45°的钠原子，其速率u2= 8.28 × 103 m •s－1 ．运动方向与z 轴的夹角在30°～45°区域内的原子中，能发生共振吸收的钠原子的速率范围为6.76 × 103 m •s－1 ＜u＜8.28 × 103 m •s－1 ．（7）共振吸收前后，动量守恒．设钠原子的反冲速率为V ，则有Mu－hλe z= MV ．（8）其中e z 为z 轴方向的单位矢量．由（8）式得u－V =hMλe z．（9）钠原子速度（矢量）变化的大小为| u－V |=hMλ；（10）代入数据，得| u－V |= 2.9 × 10－2 m •s－1．（11）解法二．根据已知条件，钠原子从激发态P3 / 2 跃迁到基态S1 / 2 发出的光谱线的频率v0 = cλ0；（1）入射激光的频率v =cλ． （2） 考查运动方向与 z 轴的正方向成 θ 角的某个钠原子．它在共振吸收过程中动量守恒，能量守恒．以 u 表示该钠原子在共振吸收前的速度，V 表示该钠原子共振吸收后的速度，则有Mu －hvc e z= MV ， （3） 12Mu 2 + hv = 12MV 2 + hv 0 ． （4）把（3）式写成分量形式，并注意到共振吸收前后钠原子在垂直于 z 轴方向的动量不变，有Mu sin θ = MV sin θ′ ， （5） Mu cos θ －hvc= MV cos θ′ ， （6） 式中θ′ 为激发态钠原子速度方向与 z 轴正方向的夹角．从（5），（6）两式中消去θ′ ，得M 2u 2 －M 2V 2 = － ( hv c ) 2 + 2Mu hvccos θ ． （7）由（4），（7）两式可得2hv 0 －2hv = －1 M ( hv c )2 + 2hv u ccos θ ． （8） 注意到( hv / c )2M ，得 v 0 = v ( 1 +uccos θ )； （9） 改用波长表示，有λ0 =λ1 + u ccos θ． （10）解（10）式，得u cos θ = cλ－λ0λ0； （11）代入有关数据，得u cos θ = 5.85 × 103 m • s－1． （12）由（12）式，对 θ =30° 的钠原子，其速率u 1 = 6.76 × 103 m • s－1；对 θ = 45° 的钠原子，其速率u 2 = 8.28 × 103 m • s－1 ．运动方向与z 轴的夹角在30°～45°区域内的原子中，能发生共振吸收的钠原子的速率范围为6.76 × 103 m •s－1 ＜u＜8.28 × 103 m •s－1 ．（13）由（3）式可知，钠原子共振吸收前后速度（矢量）的变化为u－V =hMλe z，（14）速度（矢量）大小的变化为| u－V |=hMλ；（15）代入数据，得| u－V |= 2.9 × 10－2 m •s－1．（16）。

选择题一质点做简谐运动，下列说法中正确的是：A. 质点通过平衡位置时，速度最大B. 质点通过平衡位置时，加速度最大（正确答案）C. 质点离平衡位置越远，机械能越大D. 质点离平衡位置越远，振动频率越大关于光的本性，下列说法中正确的是：A. 光的波粒二象性是指光既具有波动性，又具有粒子性（正确答案）B. 光的波粒二象性是指光就是波和粒子的结合体C. 光的干涉和衍射现象说明光是横波D. 光电效应现象说明光是纵波在电磁感应现象中，下列说法正确的是：A. 感应电流的磁场总是阻碍原磁通量的变化B. 感应电流的磁场总是与原磁场方向相反C. 感应电动势的大小跟线圈的匝数成正比（正确答案）D. 感应电动势的大小跟穿过线圈的磁通量变化率无关在相对论中，下列说法正确的是：A. 高速运动的物体，其长度会沿运动方向收缩（正确答案）B. 高速运动的物体，其质量会随速度的增加而减小C. 时间的流逝是绝对的，与观察者的运动状态无关D. 光速在不同惯性参考系中是不同的关于热力学定律，下列说法正确的是：A. 热量不能自发地从低温物体传到高温物体B. 一定质量的理想气体，如果压强不变，体积增大，那么它一定从外界吸热（正确答案）C. 物体的内能与物体的速度有关D. 第二类永动机违反了能量守恒定律在量子物理中，下列说法正确的是：A. 电子的波动性是其固有的属性，与观察方式无关（正确答案）B. 电子的轨道半径是确定的，可以精确测量C. 氢原子的能级是连续的D. 光电效应中，光电子的最大初动能与入射光的频率无关关于电磁场和电磁波，下列说法正确的是：A. 变化的电场一定产生变化的磁场B. 均匀变化的电场产生恒定的磁场（正确答案）C. 电磁波在真空中不能传播D. 电磁波在介质中的传播速度比在真空中大在力学中，关于牛顿运动定律的应用，下列说法正确的是：A. 跳绳时，绳对人的拉力大于人对绳的拉力B. 物体所受的合外力不为零时，其速度一定不为零C. 物体所受的合外力方向改变，其加速度方向一定改变（正确答案）D. 物体所受的合外力大小不变，其加速度大小一定不变（忽略物体质量变化）。

物理竞赛复赛试题及答案一、选择题（每题5分，共20分）1. 光在真空中的传播速度是（）A. 299,792,458 m/sB. 299,792,458 km/hC. 299,792,458 km/sD. 299,792,458 m/h2. 根据牛顿第三定律，作用力和反作用力的大小（）A. 相等B. 不相等C. 相等但方向相反D. 相等且方向相同3. 一个物体的动能与其速度的关系是（）A. 正比B. 反比C. 无关D. 正比且平方关系4. 电场中某点的电势与该点到参考点的电势差成正比（）A. 正确B. 错误二、填空题（每题5分，共20分）1. 根据库仑定律，两点电荷之间的力与它们电荷量的乘积成正比，与它们距离的平方成______。

2. 一个物体从静止开始做匀加速直线运动，其加速度为a，经过时间t后，其速度为______。

3. 根据欧姆定律，电阻R、电流I和电压V之间的关系是V = ______。

4. 光的折射定律表明，入射角和折射角的正弦值之比等于两种介质的折射率之比，即sinθ1/sinθ2 = ______。

三、计算题（每题10分，共40分）1. 一辆汽车以20 m/s的速度行驶，突然刹车，刹车时的加速度为-5m/s²。

求汽车完全停止所需的时间。

2. 一个质量为2 kg的物体从10 m的高度自由落体，忽略空气阻力，求物体落地时的速度。

3. 一个电路中包含一个5 Ω的电阻和一个9 V的电池，求电路中的电流。

4. 一个光波的波长为600 nm，求其频率。

四、实验题（每题20分，共20分）1. 描述如何使用弹簧秤测量物体的重力，并解释实验原理。

答案：一、选择题1. A2. A3. D4. B二、填空题1. 反比2. at3. IR4. n1/n2三、计算题1. 4 s2. √(2gh) = √(2*9.8*10) m/s ≈ 14.1 m/s3. I = V/R = 9/5 A = 1.8 A4. f = c/λ = (299,792,458)/(600*10^-9) Hz ≈ 5*10^14 Hz四、实验题1. 将物体挂在弹簧秤的挂钩上，读取弹簧秤的示数即为物体的重力。

第24届全国中学生物理竞赛复赛试题参考解答2六、参考解答：1．s l D δ 2．λdl附1、2两问的参考解法：1．求S '经双缝产生的干涉图像的零级亮纹0P '的位置设0P '点的坐标为0y '，它也就是光源S '与S 分别对应的干涉条纹的零级亮纹之间的距离，即00000P P y y y δ'''==-= 由双缝到0P '点的光程差12010S P S P ''∆=-，从1S 作20S P '的垂线交于H 点，三角形00OPP '与三角形12S HS 相似，因D d >>， 则10d dy y D Dδ'∆== （附1）从2S 作1S S '的垂线交于G ，S '到双缝的光程差221S S S S ∆=-（附2）三角形S S O '与三角形12S GS 相似，因l d >>，则()2211S S dS G GS GS s lδ''∆=-+=-=-（附3）对满足零光程差条件的0P '而言， 22011012S S 0d d sS S P S S P y D lδδ⎡⎤⎡⎤''''+-+=∆+∆=-=⎣⎦⎣⎦ 得Dy s l δδ=⋅ （附4）2．在线光源情况下，可以导出双缝干涉的相邻两亮纹的间距为D y dλ∆= （附5）s δ值不同对应着扩展光源中不同位置的线光源．不难证明，它们经双缝产生干涉条纹的间距y ∆均如（5）式所示．宽度为w 的扩展光源是由一系列s δ值不同的、连续分布的、相互独立的线光源构成．因此扩展光源S在观察屏上产生的干涉图像的强度是由每个线光源产生干涉条纹的强度相加而成．当扩展光源宽度为w 时，对于光源最边缘点有s w δ=（附6）代入（4）式 D y w lδ=（附7）若y y δ∆=（附8）则相当于扩展光源最边缘的线光源产生的干涉条纹错开了一个条纹间距．由于扩展光源各部分产生的干涉条纹的光强分布都相同，各套干涉条纹强度相加的结果使屏上各处光强相等，变得一片模糊而无法分辨．由（5）式和（7）式，求得为使条纹能被分辨，扩展光源允许的最大宽度lw dλ=（附9）3． 解法一如图2所示，aa '是由扩展光源上端边缘发出的平行光，bb '是由扩展光源下端边缘发出的平行光．设ab 光线交于1M 点，a b ''光线交于2M 点．aa '光束中的光线a 经过131M M S P 到达观察屏上P 点；光线a '经过242M M S P 到达观察屏上P 点，两相干光波产生干涉，在观察屏上产生一套干涉条纹．同理，平行光束bb '在观察屏上产生另一套干涉条纹．从扩展光源不同部位发出的、倾角在0和θ之间不同角度入射的平行光束，经迈克尔逊测星仪相应的反射镜走过不同路径到双孔，然后在观察屏上产生很多套干涉条纹．这些干涉条纹光强度彼此相加，屏幕上就形成了光强度的分布图像．根据第2问的结果，其清晰度取决于来自扩展光源上下边缘发出的平行光aa '与bb '分别在屏幕上产生两套干涉条纹的相对位置错开的程度．由对称性考虑，平行光束aa '中两条光线a 和a '在观察屏上0P 的光程差为0，即平行光aa '产生的那套干涉条纹的零级亮纹就在0P 处．现讨论以倾角θ斜入射的平行光束bb '通过整个光学装置后，在观察屏上某点发生干涉时的光程差．光束bb '中的光线b 入射M 1的光线经M 3反射到达1S ，光线b 从1M 点算起，所经光程为1331M M M S +；光线b '入射M 2的光线经M 4反射到达2S ，光线b '从2M 点算起，所经光程为2442M M M S +．由对称性可得13324421M M M S M M M S +=+（1）也就是说从M 1和M 2算起，光线b 和b '到达1S 与2S 的光程是相等的，但是光线b 和b '在到达M 1和M 2时，二者的相位却不同．由2M 作斜入射光线1bM 的垂线交H 点，2M 与H 相位相等，因此，斜入射的两条平行光线b 和b '到达S 1 和S 2时的相位差是光程差1HM 引起的[][]12421311M M S HM M S HM h θ'∆=-=-=- （2）PP从扩展光源下边缘发出的平行光束斜入射到测星干涉仪，经双孔后发出的相干光在观察屏上坐标为y （坐标原点取在0P 上）的P 点上引起的光程差11dh y Dθ'∆=∆+∆≈-+ （3）其零级亮纹所在位置0P '对应的光程差0∆=，故0P '的坐标Dy h d θ'=⋅ （4）这也就是平行光aa '与bb '产生的干涉条纹的零级亮纹（也是两套条纹）错开的距离D y h dδθ=⋅ （5）因在线光源情况下，可以导出双孔干涉的相邻两亮纹的间距为Dy dλ∆=（6） 当二者错开一个条纹间隔时，即y y δ∆=，代入（6）式（星光波长采用λ），得hλθ=（7）远处的星体作为扩展光源发出的光经过“测星仪”到达双孔，在屏上观察到干涉条纹的清晰度下降，由小到大调节M 1、M 2距离h ，当屏幕上条纹消失时，记下此时h 的值代入（7）式就可确定扩展光源角直径θ的大小．注：实际星体都看作均匀亮度的圆形扩展光源，通过调节h 使屏幕上的干涉条纹消失，即各处强度完全相等时，通过数学计算，用迈克尔逊测星仪测量得的星体角直径 1.22hλθ=．解法二如图3所示，对M 1、M 3而言，找出1S 对3M 的中间像1S ''和对1M 所成的像1S '以及光线a 在M 1、M 3的反射点F 和G ．由物像的对称性可知11GS GS ''=，11FS FS '''=，故11FS FG GS '=+即从光线a 上一点到1S '和到1S 的光程相等．同理可证，从光线b 上一点到1S '和到1S 的光程相等；对M 2、M 4（未画出）而言，从光线a '上一点到2S '和到2S 的光程相等；从光线b '上一点到2S '和到2S 的光程相等．因此，光线a 到1S 处与光线a '到2S 处引起的光程差a l ∆与没有反射镜M 1、M 2时两光线到1S '、2S '处的光程相等．因a 、a '垂直双孔屏，故a 0l ∆= （1） 通过双孔1S 、2S 后，光线a 、a '在0P 的光程差a 0l '∆=（2）平行光束b b '斜入射时，可从1S '、2S '处求b 、b '两光线到达1S 、2S 处的光程差b l ∆．由2S '作1bS '的垂线2S H '（见图4），1sin b l HS h h θθ'∆==≈（3）说明光线b '超前于光线b ．通过双孔1S 、2S 后光线b 、b '射出的相干光线在屏幕上形成的零级亮纹不可能位于0P 处，因为二者到达双孔前光线b '已超前了光线b ，如图5所示，光线b '经过2S 孔后要多走一段光程来抵消前面的相位差，以达到与光线b 在没有光程差的情况下相交于远方屏幕上，形成干涉零级亮纹．该点所对应的b '经过2S 孔后多走的光程2010sin b l S P S P d d ϕϕ'''∆=-=≈（4）从b bl l '∆=∆可求得平行光束bb '经双孔后在观察屏上的干涉零级条纹位置0P '．由（3）式和（4）式，得1S '11'图3图4'图50'h dϕθ=（5）0P '的位置坐标tan y D D ϕϕ'=≈ （6）由小到大调节反射镜M 1、M 2之间的距离（也就是1S '、2S '之间的距离）h ，直到屏幕上的干涉条纹消失，即各处强度完全相等时，记下此时h 的值.这时相干光bb '在屏幕上零级亮纹位置0P '与0P 的距离0000P P y y D δϕ'=-==（7）当00P P '等于条纹间隔y ∆，即00DP P dλ=（8）代入（7）式得dλϕ=（9）由（5）、（9）两式，得 hλθ=（10）解法三根据第2问的结果，为使条纹能被分辨，扩展光源的允许宽度为λdlw =，从而扩展光源对双缝中心的张角为dl w λθ==' （1） 如图3所示，对M 1、M 3而言，找出1S 对3M 的中间像1S ''和对1M 所成的像'1S 以及光线a 在M 1、M 3的反射点F 和G ．由物像的对称性可知11GS GS ''=，11FS FS '''=，故11FS FG GS '=+即从光线a 上一点到1S '和到1S 的光程相等．同理可证，从光线b 上一点到1S '和到1S 的光程相等；对M 2、M 4（未画出）而言，从光线a '上一点到2S '和到2S 的光程相等；从光线b '上一点到2S '和到2S 的光程相等．从分析可知，1S '为1S 经M 3、M 1反射的等效像点，2S '为2S 经M 4、M 2反射的等效像点，从而可将测星干涉看作是经双孔1S '、2S '的等效杨氏双缝干涉，其缝距为 h S S =''21（2）由小到大调节反射镜M 1、M 2之间的距离（也就是1S '、2S '之间的距离）h ，直到屏幕上的干涉条纹消失，即各处强度完全相等，这时只需将测得的h 直接替换（1）式中的d ，可得计算星体角直径的公式hλθ=（3）得到与前两种解法相同的结果．七、参考解答：根据题意，7Be 核和K 层电子的动量都为零，在第一个反应中，若用Li *p 表示激发态锂核()7Li *的动量，ηp 表示中微子η的动量，则由动量守恒定律有Li 0p p η*+= （1）即激发态锂核的动量与中微子的动量大小相等，方向相反.在第二个反应中，若用Li p 表示反冲锂核Li 7的动量，p γ表示光子的动量，则由动量守恒定律有Li γLip p p *=+ （2）由（1）、（2）式得()Li γp p p η=-+（3）当锂核的反冲动量Li p 最大时，其反冲能量也最大. 由（3）式可知，当中微子的动量与γ光子的动量同方向时，锂核的反冲动量最大.注意到γ光子的动量 γh p cν=（4） 有Li ηh p p cν=+（5）由于锂核的反冲能量比锂核的静能小得多，锂核的动能与其动量的关系不必用相对论关系表示，这时有 2LiR Li2p E m = （6）由（5）、（6）式得ηp c h ν （7）代入有关数据得η0.38M e V /c p =（8）用ηE 表示中微子的能量，根据相对论有ηE =（9）根据能量守恒定律有 222Be e Li R ηm c m c m c E h E ν+=+++（10）由（9）、（10）式得()12222222ηBe e Li R ηm c m c m c m c E h p c ν2⎡⎤=+----⎢⎥⎣⎦（11）由（8）式和已知数据得2η0.00MeV/m c （12）由（12）式可知，所算出的中微子静止质量的数值在题给数据的误差范围之内，故不能确定中微子的静止质量．如果有，其质量一定小于20.1MeV /c ．。

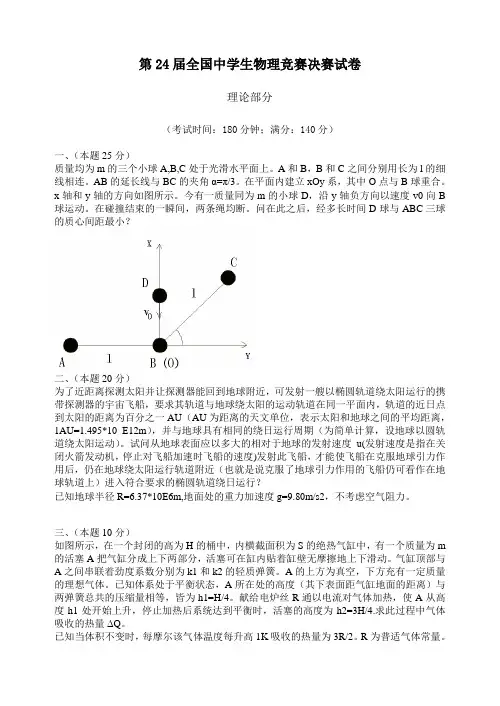

第24届全国中学生物理竞赛决赛试卷理论部分（考试时间：180分钟；满分：140分）一、（本题25分）质量均为m的三个小球A,B,C处于光滑水平面上。

A和B，B和C之间分别用长为l的细线相连。

AB的延长线与BC的夹角α=π/3。

在平面内建立xOy系，其中O点与B球重合。

x轴和y轴的方向如图所示。

今有一质量同为m的小球D，沿y轴负方向以速度v0向B 球运动。

在碰撞结束的一瞬间，两条绳均断。

问在此之后，经多长时间D球与ABC三球的质心间距最小？二、（本题20分）为了近距离探测太阳并让探测器能回到地球附近，可发射一艘以椭圆轨道绕太阳运行的携带探测器的宇宙飞船，要求其轨道与地球绕太阳的运动轨道在同一平面内，轨道的近日点到太阳的距离为百分之一AU（AU为距离的天文单位，表示太阳和地球之间的平均距离，1AU=1.495*10 E12m），并与地球具有相同的绕日运行周期（为简单计算，设地球以圆轨道绕太阳运动）。

试问从地球表面应以多大的相对于地球的发射速度u(发射速度是指在关闭火箭发动机，停止对飞船加速时飞船的速度)发射此飞船，才能使飞船在克服地球引力作用后，仍在地球绕太阳运行轨道附近（也就是说克服了地球引力作用的飞船仍可看作在地球轨道上）进入符合要求的椭圆轨道绕日运行？已知地球半径R=6.37*10E6m,地面处的重力加速度g=9.80m/s2，不考虑空气阻力。

三、（本题10分）如图所示，在一个封闭的高为H的桶中，内横截面积为S的绝热气缸中，有一个质量为m 的活塞A把气缸分成上下两部分，活塞可在缸内贴着缸壁无摩擦地上下滑动。

气缸顶部与A之间串联着劲度系数分别为k1和k2的轻质弹簧。

A的上方为真空，下方充有一定质量的理想气体。

已知体系处于平衡状态，A所在处的高度（其下表面距气缸地面的距离）与两弹簧总共的压缩量相等，皆为h1=H/4。

献给电炉丝R通以电流对气体加热，使A从高度h1处开始上升，停止加热后系统达到平衡时，活塞的高度为h2=3H/4.求此过程中气体吸收的热量ΔQ。

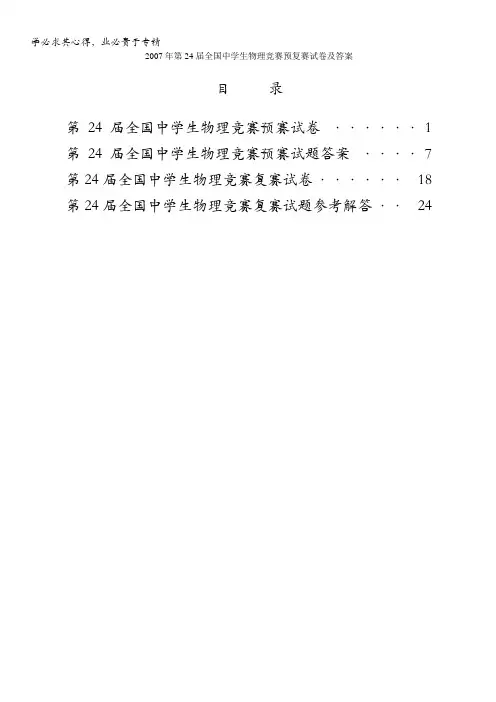

2007年第24届全国中学生物理竞赛预复赛试卷及答案目录第24 届全国中学生物理竞赛预赛试卷 (1)第24 届全国中学生物理竞赛预赛试题答案 (7)第24届全国中学生物理竞赛复赛试卷 (18)第24届全国中学生物理竞赛复赛试题参考解答··24第24 届全国中学生物理竞赛预赛试卷本卷共八题，满分200 分一、（25 分）填空题1、2006年诺贝尔物理学奖授予美国科学家约翰·马瑟和乔治·斯穆特,以表彰他们发现了宇宙微波背景辐射的黑体辐射形式和各向异性．这一发现为有关宇宙起源的＿＿＿＿＿＿理论提供了进一步的支持，使宇宙学进人了“精确研究”时代．2、恒星演化到了后期,某些恒星在其内部核燃料耗尽时，会发生强烈的爆发,在短短的几天中，亮度陡增千万倍甚至上亿倍．我国《宋史》第五十六卷中对当时观测到的上述现象作了详细记载。

2006年5 月是我国发现此现象一千周年,为此在杭州召开了有关的国际学术研讨会．天文学上把演化到这一阶段的恒星称为_______________，恒星演变到这一阶段，预示着一颗恒星的终结．此后，它可能成为____________或_____________。

3、2006年11月21 日,中国、欧盟、美国、日本、韩国、俄罗斯和印度七方在法国总统府正式签署一个能源方面的联合实施协定及相关文件，该协定中的能源是指_________能源．4、潮汐是一种常见的自然现象，发生在杭州湾钱塘江入海口的“钱江潮”是闻名世界的潮汐现象．在农历初一和十五前后各有一次大潮,在两次大潮之间又各有一次小潮．试把每月中出现两次大潮时地球、月球和太阳的相对位置示意图定性地画在下面．试把每月中出现两次小潮时地球、月球和太阳的相对位置示意图定性地画在下面．5、如图所示，用双线密绕在一个长直圆柱上，形成两个螺线管线圈aa’和bb ' (分别以实线和虚线表示），已知两个线圈的自感都是L ．今若把a 与b 两端相连，把a’和b’两端接人电路，这时两个线圈的总自感等于____________；若把b 与a’相连，把a 和b’两端接人电路，这时两个线圈的总自感等于__________；若把a与b 两端相连作为一端，a’与b ’相连作为另一端，把这两端接人电路,这时两个线圈的总自感等于______________.二、（25 分）如图所示，一块光滑的平板能绕水平固定轴HH'调节其与水平面所成的倾角．板上一根长为l= l .00m 的轻细绳，它的一端系住一质量为m 的小球P ，另一端固定在HH’轴上的O 点．当平板的倾角固定在a 时，先将轻绳沿水平轴HH’拉直(绳与HH’重合），然后给小球一沿着平板并与轻绳垂直的初速度v0＝5. 0m/s ．若小球能保持在板面内作圆周运动，问倾角a 的值应在什么范围内（取图中a 处箭头所示方向为a的正方向）．取重力加速度g=10m/s2。

第24届全国中学生物理竞赛决赛试题2007年11月 宁波★ 理论部分一、A ，B ，C 三个刚性小球静止在光滑的水平面上．它们的质量皆为m ，用不可伸长的长度皆为l 的柔软轻线相连，AB 的延长线与BC 的夹角α = π / 3 ，如图所示．在此平面内取正交坐标系Oxy ，原点O 与B 球所在处重合，x 轴正方向和y 轴正方向如图．另一质量也是m 的刚性小球D 位于y 轴上，沿y 轴负方向以速度v 0（如图）与B 球发生弹性正碰，碰撞时间极短．设刚碰完后，连接A ，B ，C 的连线都立即断了．求碰后经多少时间，D 球距A ，B ，C 三球组成的系统的质心最近．二、为了近距离探测太阳并让探测器能回到地球附近，可发射一艘以椭圆轨道绕太阳运行的携带探测器的宇宙飞船，要求其轨道与地球绕太阳的运动轨道在同一平面内，轨道的近日点到太阳的距离为0.01AU （AU 为距离的天文单位，表示太阳和地球之间的平均距离：1AU = 1.495 ×1011 m ），并与地球具有相同的绕日运行周期（为简单计，设地球以圆轨道绕太阳运动）．试问从地球表面应以多大的相对于地球的发射速度u 0（发射速度是指在关闭火箭发动机，停止对飞船加速时飞船的速度）发射此飞船，才能使飞船在克服地球引力作用后仍在地球绕太阳运行轨道附近（也就是说克服了地球引力作用的飞船仍可看做在地球轨道上）进入符合要求的椭圆轨道绕日运行？已知地球半径R e = 6.37 ×106 m ，地面处的重力加速度g = 9.80 m / s 2 ，不考虑空气的阻力．三、如图所示，在一个竖直放置的封闭的高为H 、内壁横截面积为S 的绝热气缸内，有一质量为m 的绝热活塞A 把缸内分成上、下两部分．活塞可在缸内贴缸壁无摩擦地上下滑动．缸内顶部与A 之间串联着两个劲度系数分别为k 1和k 2（k 1≠k 2）的轻质弹簧．A的上方为真空；yCA 的下方盛有一定质量的理想气体．已知系统处于平衡状态，A 所在处的高度（其下表面与缸内底部的距离）与两弹簧总共的压缩量相等皆为h 1 = H / 4 ．现给电炉丝R 通电流对气体加热，使A 从高度h 1开始上升，停止加热后系统达到平衡时活塞的高度为h 2 = 3H / 4 ．求此过程中气体吸收的热量△Q ．已知当体积不变时，每摩尔该气体温度每升高1 K 吸收的热量为3R / 2 ，R 为普适气体恒量．在整个过程中假设弹簧始终遵从胡克定律．四、为了减少线路的输电损耗，电力的远距离输送一般采用高电压的交流电传输方式．在传输线路上建造一系列接地的铁塔，把若干绝缘子连成串（称为绝缘子串，见图甲），其上端A 挂在铁塔的横臂上，高压输电线悬挂在其下端B ．绝缘子的结构如图乙所示：在半径为R 1的导体球外紧包一层耐高压的半球形陶瓷绝缘介质，介质外是一内半径为R 2的半球形导体球壳．已知当导体球与导体球壳间的电压为U 时，介质中离球心O 的距离为r 处的场强为E =R 1R 2R 2－R 1 Ur2 ，场强方向沿径向．1．已知绝缘子导体球壳的内半径R 2 = 4.6 cm ，陶瓷介质的击穿强度E k = 135 kV / cm ．当介质中任一点的场强E ＞E k 时，介质即被击穿，失去绝缘性能．为使绝缘子所能承受的电压（即加在绝缘子的导体球和导体球壳间的电压）为最大，导体球的半径R 1应取什AB 图甲半球形导体球壳绝缘层导体球图乙么数值？此时，对应的交流电压的有效值是多少？2．一个铁塔下挂有由四个绝缘子组成的绝缘子串（如图甲），每个绝缘子的两导体间有电容C 0 ．每个绝缘子的下部导体（即导体球）对于铁塔（即对地）有分布电容C 1（导体球与铁塔相当于电容器的两个导体极板，它们之间有一定的电容，这种电容称为分布电容）；每个绝缘子的上部导体（即导体球壳）对高压输电线有分布电容C 2 ．若高压输电线对地电压的有效值为U 0 ．试画出该系统等效电路图．3．若C 0 = 70 pF = 7 × 10－11F ，C 1 = 5 pF ，C 2 = 1 pF ，试计算该系统所能承受的最大电压（指有效值）．五、如图所示，G 为一竖直放置的细长玻璃管，以其底端O 为原点，建立一直角坐标系Oxy ，y 轴与玻璃管的轴线重合．在x 轴上与原点O 的距离为d 处固定放置一电荷量为Q 的正点电荷A ，一个电荷量为q （q ＞0）的粒子P 位于管内，可沿y 轴无摩擦地运动．设两电荷之间的库仑相互作用力不受玻璃管的影响．1．求放在管内的带电粒子P 的质量m 满足什么条件时，可以在y ＞0的区域内存在平衡位置．2．上述平衡状态可以是稳定的，也可能是不稳定的；它依赖于粒子的质量m ．以y （m ）表示质量为m 的粒子P 处于平衡位置时的y 坐标．当粒子P 处于稳定平衡状态时，y （m ）的取值区间是_________________；当粒子P 处于不稳定平衡状态时，y （m ）的取值区间是_________________（请将填空答案写在答题纸上）．3．已知质量为m 1的粒子P 处于稳定平衡位置，其y 坐标为y 1 ．现给P 沿y 轴一微小扰动．试证明以后的运动为简谐运动，并求此简谐运动的周期．4．已知质量为m 2的粒子P 的不稳定平衡位置的y 坐标为y 2 ，现设想把P 放在坐标y 3 处，然后从静止开始释放P ．求释放后P 能到达玻璃管底部的所有可能的y 3（只要列出y 3满足的关系式，不必求解）．yG POdAx六、如图所示，一半径为R、折射率为n g的透明球体置于折射率n0=1的空气P O1O2中，其球心位于图中光轴的O处，左、右球面与光轴的交点为O1与O2 ．球体右半球面为一球面反射镜，组成球形反射器．光轴上O1点左侧有一发光物点P，P点到球面顶点O1的距离为s ．由P点发出的光线满足傍轴条件，不考虑在折射面上发生的反射．1．问发光物点P经此反射器，最后的像点位于何处？2．当P点沿光轴以大小为v的速度由左向右匀速运动时，试问最后的像点将以怎样的速度运动？并说明当球体的折射率n g 取何值时像点亦做匀速运动．七、已知钠原子从激发态（记做P3 / 2）跃迁到基态（记做S1 / 2）所发出的光谱线波长λ0 =588.9965 nm ．现有一团钠原子气，其中的钠原子做无规的热运动（钠原子的运动不必考虑相对论效应），被一束沿z轴负方向传播的波长为λ= 589.0080 nm 的激光照射．以θ表示钠原子运动方向与z轴正方向之间的夹角（如图所示）．问在30°＜θ＜45°角度区间内的钠原子中速率u在什么范围内能产生共振吸收，从S1 / 2 态激发到P3 / 2 态？并求共振吸收前后钠原子速度（矢量）变化的大小．已知钠原子质量为M = 3.79 × 10－26 kg ，普朗克常量h = 6.626069 × 10－34 J •s ，真空中的光速c = 2.997925 × 108 m •s－1．激光束第24届全国中学生物理竞赛决赛参考解答一、1．分析刚碰后各球速度的方向．由于D 与B 球发生弹性正碰，所以碰后D 球的速度方向仍在y 轴上；设其方向沿y 轴正方向，大小为v ．由于线不可伸长，所以在D ，B 两球相碰的过程中，A ，C 两球都将受到线给它们的冲量；又由于线是柔软的，线对A ，C 两球均无垂直于线方向的作用力，因此刚碰后，A 球的速度沿AB 方向，C 球的速度沿CB 方向．用θ表示B 球的速度方向与x 轴的夹角，则各球速度方向将如图所示．因为此时连接A ，B ，C 三球的两根线立即断了，所以此后各球将做匀速直线运动．2．研究碰撞后各球速度的大小．以v 1 ，v 2 ，v 3 分别表示刚碰后A ，B ，C 三球速度的大小，如图所示．因为碰撞过程中动量守恒，所以沿x 方向有mv 1－mv 3 cos α + mv 2 cos θ = 0 ； （1）沿y 方向有－mv 0 = mv － mv 2 sin θ －mv 3 sin α ． （2）根据能量守恒有12mv 20 = 12mv 21 + 12mv 22 + 12mv 23 + 12mv 2． （3） 因为碰撞过程中线不可伸长，B ，C 两球沿BC 方向的速度分量相等，A ，B 两球沿AB 方向的速度分量相等，有v 2 cos θ = v 1 ， （4） v 2 cos [ π － ( α + θ ) ] = v 3 ． （5）将α = π / 3代入，由以上各式可解得v 1 = 312v 0， （6） v 2 = 216v 0， （7） v 3 =33v 0， （8）v= 14v0．（9）3．确定刚碰完后，A，B，C三球组成的系统质心的位置和速度．由于碰撞时间极短，刚碰后A，B，C三球组成的系统，其质心位置就是碰撞前质心的位置，以（x c，y c）表示此时质心的坐标，根据质心的定义，有x c = ml cosα－ml3m，（10）y c = ml sinα3m．（11）代入数据，得x c = －16l，（12）y c = 36l．（13）根据质心速度的定义，可求得碰后质心速度v c的分量为v c x = mv1 + mv2 cosθ－mv3 cosα3m，（14）v c y = －mv2 sinθ－mv3sinα3m．（15）由（4）～（7）和（14），（15）各式及α值可得v c x = 0 ，（16）v c y =－512v0．（17）4．讨论碰后A，B，C三球组成的系统的质心和D球的运动．刚碰后A，B，C三球组成的系统的质心将从坐标（x c =－l / 6，y c = 3l / 6）处出发，沿y轴负方向以大小为5 v0/ 12的速度做匀速直线运动；而D球则从坐标原点O出发，沿y轴正方向以大小为v0/ 4的速度做匀速直线运动．A，B，C三球组成系统的质心与D球是平行反向运动，只要D球与C球不发生碰撞，则v C，v D不变，质心与D球之间的距离逐渐减少．到y坐标相同处时，它们相距最近．用t表示所求的时间，则有vt = y c+ v c y t（18）将v c y ，v，y c的值代入，得t =3l4v0．（19）此时，D球与A，B，C三球组成系统的质心两者相距l / 6 ．在求出（19）式的过程中，假设了在t = 3l / 4v0时间内C球未与D球发生碰撞．下面说明此假设是正确的；因为v3 = 3v0/ 3 ，它在x方向分量的大小为3v0/ 6．经过t时间，它沿x轴负方向经过的距离为l / 8 ．而C球的起始位置的x坐标为l / 2 ．经t时间后，C球尚未到达y轴，不会与D球相碰．二、从地球表面发射宇宙飞船时，必须给飞船以足够大的动能，使它在克服地球引力作用后，仍具有合适的速度进入绕太阳运行的椭圆轨道．此时，飞船离地球已足够远，但到太阳的距离可视为不变，仍为日地距离．飞船在地球绕太阳运动的轨道上进入它的椭圆轨道，用E表示两轨道的交点，如图1所示．图中半径为r se的圆A是地球绕太阳运行的轨道，太阳S位于圆心．设椭圆B是飞船绕日运行的轨道，P为椭圆轨道的近日点．由于飞船绕日运行的周期与地球绕日运行的周期相等，根据开普勒第三定律，椭圆的半长轴a应与日地距离r se相等，即有a = r se（1）根据椭圆的性质，轨道上任一点到椭圆两焦点的距离之和为2a，由此可以断定，两轨道的交点E必为椭圆短轴的一个顶点，E与椭圆长轴和短轴的交点Q（即椭圆的中心）的连线垂直于椭圆的长轴．由△ESQ，可以求出半短轴b = r2se－( a －SP)2 ．（2）由（1），（2）两式，并将a = r se = 1AU ，SP= 0.01 AU代入，得b = 0.141AU ．（3）在飞船以椭圆轨道绕太阳运行过程中，若以太阳为参考系，飞船的角动量和机械能是守恒的．设飞船在E点的速度为v，在近日点的速度为v p，飞船的质量为m，太阳的质量为M s，则有mva sinθ= mv p SP，（4）式中θ为速度v的方向与E ，S两点连线间的夹角：sinθ= ba．（5）由机械能守恒，得Ar sePvv eB图112mv 2 －G M s m a = 12mv 2p － GmM s SP． （6） 因地球绕太阳运行的周期T 是已知的（T = 365 d ），若地球的质量为M e ，则有GM s M e a 2 = M e ( 2πT)2a ． （7） 解（3）～（7）式，并代入有关数据，得v = 29.8 km / s ． （8）（8）式给出的v 是飞船在E 点相对于太阳的速度的大小，即飞船在克服地球引力作用后从E 点进入椭圆轨道时所必须具有的相对于太阳的速度．若在E 点飞船相对地球的速度为u ，因地球相对于太阳的公转速度为v e =2πaT= 29.8 km / s ， （9） 方向如图1所示．由速度合成公式，可知v = u + v e ， （10）速度合成的矢量图如图2所示，注意到v e 与ES 垂直，有u =v 2 + v 2e －2vv e cos (π2－θ ) ， （11） 代入数据，得u = 39.1 km / s ． （12）u 是飞船在E 点相对于地球的速度，但不是所要求的发射速度u 0 ．为了求得u 0 ，可以从与地心固定连接在一起的参考系来考察飞船的运动．因飞船相对于地球的发射速度为u 0时，飞船离地心的距离等于地球半径R e ．当飞船相对于地球的速度为u 时，地球引力作用可以忽略．由能量守恒，有图212mu 20 －G M e m R e = 12mu 2 ． （13） 地面处的重力加速度为g = GM eR 2e， （14） 解（13），（14）两式，得u 0 = u 2 + 2gR e ． （15）由（15）式及有关数据，得u 0 = 40.7 km / s ． （16）如果飞船在E 点处以与图示相反的方向进入椭圆轨道，则（11）式要做相应的改变．此时，它应为u =v 2 + v 2e －2vv e cos (π2+ θ ) ， （17） 相应计算，可得另一解u = 45.0 km / s ， u 0 = 46.4 km / s ． （18）如果飞船进入椭圆轨道的地点改在E 点的对称点处（即地球绕日轨道与飞船绕日轨道的另一个交点上），则计算过程相同，结果不变．三、两个弹簧串联时，作为一个弹簧来看，其劲度系数k =k 1k 2k 1 + k 2． （1） 设活塞A 下面有νmol 气体．当A 的高度为h 1时，气体的压强为p 1 ，温度为T 1 ．由理想气体状态方程和平衡条件，可知p 1Sh 1 = vRT 1 ， （2） p 1S = kh 1 + mg ． （3）对气体加热后，当A 的高度为h 2时，设气体压强为p 2 ，温度为T 2 ．由理想气体状态方程和平衡条件，可知p 2Sh 2 = vRT 2 ， （4） p 2S = kh 2 + mg ． （5）在A 从高度h 1上升到h 2的过程中，气体内能的增量△U = v 32R ( T 2－T 1 ) ． （6）气体对弹簧、活塞系统做的功W 等于弹簧弹性势能的增加和活塞重力势能的增加，即W= 12k ( h22－h21) + mg (h2－h1 ) ．（7）根据热力学第一定律，有△Q=△U + W．（8）由以上各式及已知数据可求得△Q=k1k2k1 + k2H2 +54mgH．（9）四、1．根据题意，当导体球与导体球壳间的电压为U时，在距球心r（R1＜r＜R2）处，电场强度的大小为E=R1R2R2－R1Ur2．（1）在r= R1 ，即导体球表面处，电场强度最大．以E（R1）表示此场强，有E ( R1) =R2U(R2－R1) R1．（2）因为根据题意，E（R1）的最大值不得超过E k ，R2为已知，故（2）式可写为E k =R2U(R2－R1) R1（3）或U = E k (R2－R1) R1R2．（4）由此可知，选择适当的R1值，使(R2－R1) R1最大，就可使绝缘子的耐压U为最大．不难看出，当R1 = R22（5）时，U便是绝缘子能承受的电压的最大值U k ．由（4），（5）两式得U k = E k R24，（6）代入有关数据，得U k = 155 kV ．（7）当交流电压的峰值等于U k时，绝缘介质即被击穿．这时，对应的交流电压的有效值U e =U k2110 kV ．（8）2．系统的等效电路如图所示．3．设绝缘子串中间三点的电势分别为U 1 ，U 2 ，U 3 ，如图所示．由等效电路可知，与每个中间点相连的四块电容极板上的电荷量代数和都应为零，即有12011010012230211200223031230032()()()0,()()()0,()()0.U U C U C U U C U U C U U C U C U U C U U C U C U C U U C U U C -+----=⎧⎪-+----=⎨⎪+----=⎩ （9）四个绝缘子上的电压之和应等于U 0 ，即( U 0－U 1 ) + ( U 1－U 2 ) + ( U 2－U 3 ) + U 3 = U 0 ． （10）设△U 1 = U 0－U 1 ， △U 2 = U 1－U 2 ，△U 3 = U 2－U 3 ，△U 4 = U 3 ， （11） 则可由（9）式整理得1012200111220123001101220123012001()0,()()0,()()(2)()0;U C C C U C U C U C C U C C C U C U C U C C C U C C C U C C C U C C ++--=⎧⎪++++--=⎨⎪++++++++-+=⎩△△△△△△△△ 代入数据，得120123012307050,767050,76146750.U U U U U U U U U U U --=⎧⎪+--=⎨⎪++-=⎩76△△6△△△76△△△ （12） 解（12）式，可得△U 1 = 0.298 U 0 ， △U 2 = 0.252 U 0 ，△U 3 =0.228 U 0 ． （13）U 0 C 2C 2 C 2C 2C 1C 1 C 1 C 1C 0 C 0 C 0 C 0U 0 C 2C 2 C 2C 2C 1C 1 C 1 C 1C 0 C 0 C 0 C 0U 1U 2 U 3由（10）～（12）式可得△U 4 =U 3 = 0.222 U 0 ． （14）以上结果表明，各个绝缘子承受的电压不是均匀的；最靠近输电线的绝缘子承受的电压最大，此绝缘子最容易被击穿．当最靠近输电线的绝缘子承受的电压有效值△U 1 =U e （15）时，此绝缘子被击穿，整个绝缘子串损坏．由（8），（13）和（15）三式可知，绝缘子串承受的最大电压U 0max =U e0.298= 369 kV ． （16） 五、1．如图所示，位于坐标y 处的带电粒子P 受到库仑力F E 为斥力，其y 分量为F Ey = kQq r 2 sin θ = k Qqy( d 2+ y 2)3 / 2， （1） 式中r 为P 到A 的距离，θ为r 与x 轴的夹角．可以看出，F Ey 与y 有关：当y 较小时，（1）式分子中的y 起主要作用，F Ey 随y 的增大而增大；当y 较大时，（1）式分母中的y 起主要作用，F Ey 随y 的增大而减小．可见，F Ey 在随y 由小变大的过程中会出现一个极大值．通过数值计算法，可求得F Ey 随y 变化的情况．令τ= y / d ，得F Ey = kQqd 2 τ( 1 +τ2)3 / 2． （2） 当τ取不同数值时，对应的τ( 1 +τ2)－3 / 2的值不同．经数值计算，整理出的数据如表1所示．表1由表中的数据可知，当τ= 0.707，即y = y 0 = 0.707d （3）时，库仑力的y 分量有极大值，此极大值为y GPmgrOdxAF EyF Ey max = 0.385kqQd 2． （4） 由于带电粒子P 在竖直方向除了受到竖直向上的F Ey 作用外，还受到竖直向下的重力mg 作用．只有当重力的大小mg 与库仑力的y 分量相等时，P 才能平衡．当P 所受的重力mg 大于F Ey max 时，P 不可能达到平衡．故质量为m 的粒子存在平衡位置的条件是mg ≤F Ey max ．由（4）式得m ≤0.385g k qQ d2 ． （5）2．y (m )＞ 0.707d ；0＜y (m )≤0.707d ．3．根据题意，当粒子P 静止在y = y 1处时，处于稳定平衡位置，故有132221()Qqy kd y －m 1g = 0 ． （6）设想给粒子P 沿y 轴的一小扰动△y ，则P 在y 方向所受的合力为F y = F Ey －m 1g = kQq ( y 1 +△y )[ d 2+ ( y 1 +△y )2 ]3 / 2－m 1g ． （7）由于△y 为一小量，可进行近似处理，忽略高阶小量，有F y = kQq ( y 1 +△y )[ d 2 + y 21 + 2y 1△y ]3 / 2 －m 1g = kQq ( y 1 +△y )(d 2 + y 21 )3 / 2 ( 1 － 3y 1△yd 2+ y 21)－m 1g = k Qqy 1(d 2 + y 21 )3 / 2 + k Qq △y (d 2 + y 21 )3 / 2 － k 3qQy 21△y (d 2 + y 21 )5 / 2 － m 1g ．注意到（6）式，得F y = － m 1g (2y 21－d 2 )(d 2 + y 21) y 1△y ． （8）因y = y 1是粒子P 的稳定平衡位置，故y 1＞0.707d ，2y 21－d 2＞0 ．由（8）式可知，粒子P 在y 方向受到合力具有恢复力的性质，故在其稳定平衡位置附近的微小振动是简谐运动；其圆频率为ω=(2y 21－d 2 )(d 2 + y 21) y 1g ， （9）周期为T = 2πω=2π(d2 + y21) y1(2y21－d2 ) g．（10）4．粒子P处在重力场中，具有重力势能；它又处在点电荷A的静电场中，具有静电势能．当P的坐标为y时，其重力势能W g = m2gy，式中取坐标原点O处的重力势能为零；静电势能W E = kqQd2 +y2．粒子的总势能W = W g + W E = m2gy + kqQd2 +y2．（11）势能也与P的y坐标有关：当y较小时，静电势能起主要作用，当y较大时，重力势能起主要作用．在P的稳定平衡位置处，势能具有极小值；在P的不稳定平衡位置处，势能具有极大值．根据题意，y = y2处是质量为m2的粒子的不稳定平衡位置，故y = y2处，势能具有极大值，即W ( y2 )= W max= m2gy2 + k qQd2 +y22．（12）当粒子P的坐标为y3时，粒子的势能为W ( y3 )= m2gy3 + k qQd2 +y23．当y3 ＜y2时，不论y3取何值，粒子从静止释放都能到达管底．若y3 ＞y2 ，粒子从静止释放能够到达管底，则有W ( y3 ) ＞W ( y2 ) ．所以，y3满足的关系式为y3 ＜y2；（13）或者y3 ＞y2 且m2gy3 + k qQd2 +y23＞m2gy2 + kqQd2 +y22．（14）附：（1）式可表示为F Ey= k Qqr2sinθ= kQqd2cos2θsinθ，式中θ为P，A之间的连线和x轴的夹角．由上式可知，带电粒子P在θ= 0 ，π/ 2时，F Ey= 0 ．在0≤θ≤π/ 2区间，随着θ的增大，sinθ是递增函数，cos2θ是递减函数．在此区间内，F Ey必存在一个极大值F Ey max ；用数值法求解，可求得极大值所对应得角度θ0．经数个计算整理出的数据如表2所示．表2由表中数值可知，当θ= θ0≈0.615 rad（即35.26°）时，F Ey取极大值F Ey max= k Qqd2cos2θsinθ0 = 0.385 kQqd2．带电粒子P在竖直方向上还受到重力G的作用，其方向与F Ey相反．故带电粒子P受到的合力F = F Ey －G = k Qqd2cos2θsinθ－mg ．当F = 0 ，即F Ey= G 时，P处于平衡状态．由此可见，当带电粒子的质量m≤F Ey maxg=k ( qQ / d2 ) cos2θ0sinθ0g时，可以在y轴上找到平衡点．六、1．单球面折射成像公式可写成n′s′+ ns=n′－nr，（1）式中s为物距，s′为像距，r为球面半径，n和n′分别为入射光和折射光所在介质的折射率．在本题中，物点P经反射器的成像过程是：先经过左球面折射成像（第一次成像）；再经右球面反射成像（第二次成像）；最后再经左球面折射成像（第三次成像）．（1）第一次成像．令s1和s′1分别表示物距和像距．因s1 = s ，n = n0 = 1，n′ = n g，r = R ，有n gs′1+ 1s1=n g－1R，（2）即s ′1 =n g Rs( n g－1 ) s －R． （3）（2）第二次成像．用s 2 表示物距，s ′2 表示像距，有1 s ′2 + 1 s 2 = 2 r． （4） 因s 2 = 2R －s ′1 ，r = R ，由（3），（4）两式得s ′2 = ( 2s + 2R －n g s )R 3R + 3s －n g s． （5）（3）第三次成像．用s 3 表示物距，s ′3 表示像距，有n 0 s ′3 + n gs 3 = n 0－n g r． （6） 因s 3 = 2R －s ′2 ，n 0 = 1 ，r = －R ，由（5），（6）两式得s ′3 =( 4s －n g s + 4R )R2n g s －4s + n g R －4R． （7）2．以 v ′ 表示像的速度，则3222[4()()4](44)12()4()4244/.(244)(24)(244)g g g g g g g g g g g g s s n s s R R s n s R R s v t t n s s s s n R R n s s n R R n R s tn s s n R R s n n s s n R R ⎧⎫+-++-+'⎪⎪'==-⎨⎬+-++--+-⎪⎪⎩⎭-=-+-+--+-△△△△△△△△△△ （8）由于△s 很小，分母中含有△s 的项可以略去，因而有v ′ =－n 2g R 2(2n g s－4s +n g R－4R )2△s△t． （9）根据题意，P 从左向右运动，速度大小为 v ，则有v = －△s△t． （10） 由此可得，像的速度v ′ =n 2g R 2v(2n g s －4s + n g R －4R )2． （11）可见，像的速度与 s 有关，一般不做匀速直线运动，而做变速直线运动．当n =2 （12）时，（11）式分母括号中的头两项相消，v ′ 将与 s 无关．这表明像也将做匀速直线运动；而且（11）式变为 v ′ = v ，即像的速度和P 的速度大小相等．七、解法一．根据已知条件，射向钠原子的激光的频率v =cλ． （1） 对运动方向与 z 轴正方向的夹角为 θ 、速率为 u 的钠原子，由于多普勒效应，它接收的激光频率v ′ = v ( 1 +uccos θ )； （2） 改用波长表示，有λ′ =λ1 + u ccos θ． （3）发生共振吸收时，应有 λ′ = λ0 ，即λ1 + u ccos θ= λ0 ． （4）解（4）式，得u cos θ = cλ－λ0λ0； （5）代入有关数据，得u cos θ = 5.85 × 103 m • s－1． （6）由（6）式，对 θ =30° 的钠原子，其速率u 1 = 6.76 × 103 m • s－1；对 θ = 45° 的钠原子，其速率u 2 = 8.28 × 103 m • s－1 ．运动方向与 z 轴的夹角在 30°～45° 区域内的原子中，能发生共振吸收的钠原子的速率范围为6.76 × 103 m • s－1＜ u ＜8.28 × 103 m • s－1． （7）共振吸收前后，动量守恒．设钠原子的反冲速率为 V ，则有Mu －hλe z= MV ． （8） 其中 e z 为 z 轴方向的单位矢量．由（8）式得u －V =hM λe z． （9）钠原子速度（矢量）变化的大小为| u －V | =hM λ； （10） 代入数据，得| u －V | = 2.9 × 10－2 m • s －1 ． （11）解法二．根据已知条件，钠原子从激发态 P 3 / 2 跃迁到基态 S 1 / 2 发出的光谱线的频率v 0 =cλ0； （1） 入射激光的频率v =cλ． （2） 考查运动方向与 z 轴的正方向成 θ 角的某个钠原子．它在共振吸收过程中动量守恒，能量守恒．以 u 表示该钠原子在共振吸收前的速度，V 表示该钠原子共振吸收后的速度，则有Mu －hvc e z= MV ， （3） 12Mu 2 + hv = 12MV 2 + hv 0 ． （4）把（3）式写成分量形式，并注意到共振吸收前后钠原子在垂直于 z 轴方向的动量不变，有Mu sin θ = MV sin θ′ ， （5） Mu cos θ －hvc= MV cos θ′ ， （6） 式中θ′ 为激发态钠原子速度方向与 z 轴正方向的夹角．从（5），（6）两式中消去θ′ ，得M 2u 2 －M 2V 2 = － ( hv c ) 2 + 2Mu hvccos θ ． （7）由（4），（7）两式可得2hv 0 －2hv = －1 M ( hv c )2 + 2hv u ccos θ ． （8） 注意到( hv / c )2M ，得 v 0 = v ( 1 +uccos θ )； （9） 改用波长表示，有λ0 =λ1 + u ccos θ． （10）解（10）式，得u cosθ= c λ－λ0λ0；（11）代入有关数据，得u cosθ= 5.85 × 103 m •s－1 ．（12）由（12）式，对θ=30°的钠原子，其速率u1= 6.76 × 103 m •s－1 ；对θ= 45°的钠原子，其速率u2= 8.28 × 103 m •s－1 ．运动方向与z 轴的夹角在30°～45°区域内的原子中，能发生共振吸收的钠原子的速率范围为6.76 × 103 m •s－1 ＜u＜8.28 × 103 m •s－1 ．（13）由（3）式可知，钠原子共振吸收前后速度（矢量）的变化为u－V =hMλe z，（14）速度（矢量）大小的变化为| u－V |=hMλ；（15）代入数据，得| u－V |= 2.9 × 10－2 m •s－1．（16）第25届全国中学生物理竞赛决赛试题2008年10月 北京★ 理论部分一、足球比赛，一攻方队员在图中所示的 A 处沿 Ax 方向传球，球在草地上以速度 v 匀速滚动，守方有一队员在图中 B 处，以 d 表示 A ，B 间的距离，以 θ 表示 AB 与Ax 之间的夹角，已知 θ ＜90° ．设在球离开 A 处的同时，位于 B 处的守方队员开始沿一直线在匀速运动中去抢球，以 v p 表示他的速率．在不考虑场地边界限制的条件下，求解以下问题（要求用题中给出的有关参量间的关系式表示所求得的结果）：1．求出守方队员可以抢到球的必要条件．2．如果攻方有一接球队员处在 Ax 线上等球，以 l r 表示他到 A 点的距离，求出球不被原在 B 处的守方队员抢断的条件．3．如果攻方有一接球队员处在 Ax 线上，以L 表示他离开 A 点的距离．在球离开 A 处的同时，他开始匀速跑动去接球，以 v r 表示其速率，求在这种情况下球不被原在 B 处的守方队员抢断的条件．二、卫星的运动可由地面观测来确定；而知道了卫星的运动，又可以用它来确定空间飞行体或地面上物体的运动．这都涉及时间和空间坐标的测定．为简化分析和计算，不考虑地球的自转和公转，把它当做惯性系．1．先来考虑卫星运动的测定．设不考虑相对论效应．在卫星上装有发射电波的装置和高精度的原子钟．假设从卫星上每次发出的电波信号，都包含该信号发出的时刻这一信息．（I ）地面观测系统（包含若干个观测站）可利用从电波中接收到的这一信息，并根据自己所处的已知位置和自己的时钟来确定卫星每一时刻的位置，从而测定卫星的运动．这种测量系统至少需要包含几个地面观测站？列出可以确定卫星位置的方程．（II ）设有两个观测站 D 1 ，D 2 ，分别位于同一经线上北纬 θ 和南纬 θ（单位：（°））A处．若它们同时收到时间τ之前卫星发出的电波信号．（i）试求出发出电波时刻卫星距地面的最大高度H；（ii）当D1，D2处观测站位置的纬度有很小的误差△θ时，试求H的误差；（iii）如果上述的时间τ有很小的误差τ△，试求H 的误差．2．在第1（II）小题中，若θ= 45°，τ= 0.10 s ．（i）试问卫星发出电波时刻卫星距地面最大高度H 是多少千米？（ii）若△θ= ±1.0′′ ，定出的H 有多大误差？（iii）若τ△= ±0.010 μs ，定出的H 有多大误差？假设地球为半径R = 6.38 × 103 km 的球体，光速c = 2.998 ×108 m / s ，地面处的重力加速度g = 9.81 m / s2．3．再来考虑根据参照卫星的运动来测定一个物体的运动．设不考虑相对论效应．假设从卫星持续发出的电波信号包含卫星运动状态的信息，即每个信号发出的时刻及该时刻卫星所处的位置．再假设被观测物体上有一台卫星信号接收器（设其上没有时钟），从而可获知这些信息．为了利用这种信息来确定物体的运动状态，即物体接收到卫星信号时物体当时所处的位置以及当时的时刻，一般来说物体至少需要同时接收到几个不同卫星发来的信号电波？列出确定当时物体的位置和该时刻的方程．4．根据狭义相对论，运动的钟比静止的钟慢．根据广义相对论，钟在引力场中变慢．现在来考虑在上述测量中相对论的这两种效应．已知天上卫星的钟与地面观测站的钟零点已经对准．假设卫星在离地面h = 2.00 ×104 km 的圆形轨道上运行，地球半径R、光速c 和地面重力加速度g 取第2小题中给的值．（I）根据狭义相对论，试估算地上的钟经过24h 后它的示数与卫星上的钟的示数差多少？设在处理这一问题时，可以把匀速直线运动中时钟走慢的公式用于匀速圆周运动．（II）根据广义相对论，钟在引力场中变慢的因子是(1－2φ/ c2 )1 / 2 ，φ是钟所在位置的引力势（即引力势能与受引力作用的物体质量之比；取无限远处引力势为零）的大小．试问地上的钟24 h 后，卫星上的钟的示数与地上的钟的示数差多少？三、致冷机是通过外界对机器做功，把从低温处吸取的热量连同外界对机器做功所得到的能量一起送到高温处的机器；它能使低温处的温度降低，高温处的温度升高．已知当致冷机工作在绝对温度为T1 的高温处和绝对温度为T2 的低温处之间时，若致冷机从低温处吸取的热量为Q，外界对致冷机做的功为W，则有QW≤T2T1－T2，式中“=”对应于理论上的理想情况．某致冷机在冬天作为热泵使用（即取暖空调机），在室外温度为－5.00℃的情况下，使某房间内的温度保持在20.00℃．由于室内温度高于室外，故将有热量从室内传递到室外．本题只考虑传导方式的传热，它服从以下的规律：设一块导热层，其厚度为 l ，面积为 S ，两侧温度差的大小为 T ，则单位时间内通过导热层由高温处传导到低温处的热量为H = k △T lS ， 其中 k 称为热导率，取决于导热层材料的性质．1．假设该房间向外散热是由面向室外的面积 S = 5.00 m 2 、厚度 l = 2.00 mm 的玻璃板引起的．已知该玻璃的热导率 k = 0.75 W / ( m • K )，电费为每度0.50元．试求在理想情况下该热泵工作12 h 需要多少电费？2．若将上述玻璃板换为“双层玻璃板”，两层玻璃的厚度均为2.00mm ，玻璃板之间夹有厚度 l 0 = 0.50 mm 的空气层，假设空气的热导率 k 0 = 0.025 W / ( m • K )，电费仍为每度0.50元．若该热泵仍然工作12 h ，问这时的电费比上一问单层玻璃情形节省多少？四、如图1所示，器件由相互紧密接触的金属层( M )、薄绝缘层( I )和金属层( M )构成．按照经典物理的观点，在I 层绝缘性能理想的情况下，电子不可能从一个金属层穿过绝缘层到达另一个金属层．但是，按照量子物理的原理，在一定的条件下，这种渡越是可能的，习惯上将这一过程称为隧穿，它是电子具有波动性的结果．隧穿是单个电子的过程，是分立的事件，通过绝缘层转移的电荷量只能是电子电荷量－e ( e = 1.60 ×10－19 C )的整数倍，因此也称为单电子隧穿，MIM 器件亦称为隧穿结或单电子隧穿结．本题涉及对单电子隧穿过程控制的库仑阻塞原理，由于据此可望制成尺寸很小的单电子器件，这是目前研究得很多、有应用前景的领域．1．显示库仑阻塞原理的最简单的做法是将图1的器件看成一个电容为C 的电容器，如图2所示．电容器极板上的电荷来源于金属极板上导电电子云相对于正电荷背景的很小位移，可以连续变化．如前所述，以隧穿方式通过绝缘层的只能是分立的单电子电荷．如果隧穿过程会导致体系静电能量上升，则此过程不能发生，这种现象称为库仑阻塞．试求出发生库仑图1。

全国中学生物理竞赛复赛考试试题解答与评分标准一、（15分）一半径为R 、内侧光滑的半球面固定在地面上，开口水平且朝上. 一小滑块在半球面内侧最高点处获得沿球面的水平速度，其大小为0v (00≠v ). 求滑块在整个运动过程中可能达到的最大速率. 重力加速度大小为g .参考解答：以滑块和地球为系统，它在整个运动过程中机械能守恒. 滑块沿半球面内侧运动时，可将其速度v 分解成纬线切向 (水平方向)分量ϕv 及经线切向分量θv . 设滑块质量为m ，在某中间状态时，滑块位于半球面内侧P 处，P 和球心O 的连线与水平方向的夹角为θ. 由机械能守恒得2220111sin 222m mgR m m ϕθθ=-++v v v (1) 这里已取球心O 处为重力势能零点. 以过O 的竖直线为轴. 球面对滑块的支持力通过该轴，力矩为零；重力相对于该轴的力矩也为零. 所以在整个运动过程中，滑块相对于轴的角动量守恒，故0cos m R m R ϕθ=v v . (2)由 (1) 式，最大速率应与θ的最大值相对应max max ()θ=v v . (3)而由 (2) 式，q 不可能达到π2. 由(1)和(2)式，q 的最大值应与0θ=v 相对应，即max ()0θθ=v . (4)[(4)式也可用下述方法得到：由 (1)、(2) 式得22202sin tan 0gR θθθ-=≥v v .若sin 0θ≠，由上式得220sin 2cos gRθθ≤v .实际上，sin =0θ也满足上式。

由上式可知max 22max 0sin 2cos gRθθ=v .由(3)式有222max max 0max ()2sin tan 0gR θθθθ=-=v v . (4’)将max ()0θθ=v 代入式(1)，并与式(2)联立，得()2220max max max sin 2sin 1sin 0gR θθθ--=v . (5)以max sin θ为未知量，方程(5)的一个根是sin q =0，即q =0，这表示初态，其速率为最小值，不是所求的解. 于是max sin 0θ≠. 约去max sin θ，方程(5)变为22max 0max 2sin sin 20gR gR θθ+-=v . (6)其解为20maxsin 14gR θ⎫=-⎪⎪⎭v . (7)注意到本题中sin 0θ≥，方程(6)的另一解不合题意，舍去. 将(7)式代入(1)式得，当max θθ=时，(22012ϕ=v v ,(8) 考虑到(4)式有max ==v评分标准：本题15分. (1)式3分， (2) 式3分，(3) 式1分，(4) 式3分， (5) 式1分，(6) 式1分，(7) 式1分， (9) 式2分.二、（20分）一长为2l 的轻质刚性细杆位于水平的光滑桌面上，杆的两端分别固定一质量为m 的小物块D 和一质量为m α（α为常数）的小物块B ，杆可绕通过小物块B 所在端的竖直固定转轴无摩擦地转动. 一质量为m 的小环C 套在细杆上（C 与杆密接），可沿杆滑动，环C 与杆之间的摩擦可忽略. 一轻质弹簧原长为l ，劲度系数为k ，两端分别与小环C 和物块B 相连. 一质量为m 的小滑块A 在桌面上以垂直于杆的速度飞向物块D ，并与之发生完全弹性正碰，碰撞时间极短. 碰撞 时滑块C 恰好静止在距轴为r （r >l ）处.1. 若碰前滑块A 的速度为0v ，求碰撞过程中轴受到的作用力的冲量；2. 若碰后物块D 、C 和杆刚好做匀速转动，求碰前滑块A 的速度0v 应满足的条件.参考解答：1. 由于碰撞时间t ∆很小，弹簧来不及伸缩碰撞已结束. 设碰后A 、C 、D 的速度分别为A v 、C v 、D v ，显然有D C2l r =v v . (1)以A 、B 、C 、D 为系统，在碰撞过程中，系统相对于轴不受外力矩作用，其相对于轴的角动量守恒D C A 0222m l m r m l m l ++=v v v v . (2)由于轴对系统的作用力不做功，系统内仅有弹力起作用，所以系统机械能守恒. 又由于碰撞时间t ∆很小，弹簧来不及伸缩碰撞已结束，所以不必考虑弹性势能的变化. 故2222D C A 011112222m m m m ++=v v v v . (3) 由 (1)、(2)、(3) 式解得2200022222248,,888C D A lr l r l r l r l r===-+++v v v v v v (4)[代替 (3) 式，可利用弹性碰撞特点0D A =-v v v . (3’) 同样可解出(4). ]设碰撞过程中D 对A 的作用力为1F '，对A 用动量定理有221A 0022428l r F t m m m l r+'∆=-=-+v v v ,(5)方向与0v 方向相反. 于是，A 对D 的作用力为1F 的冲量为221022428l r F t m l r+∆=+v (6)方向与0v 方向相同.以B 、C 、D 为系统，设其质心离转轴的距离为x ，则22(2)2mr m l l r x m αα++==++. (7)质心在碰后瞬间的速度为C 0224(2)(2)(8)l l r x r l r α+==++v v v . (8) 轴与杆的作用时间也为t ∆，设轴对杆的作用力为2F ，由质心运动定理有()210224(2)28l l r F t F t m m l rα+∆+∆=+=+v v . (9) 由此得2022(2)28r l r F t m l r-∆=+v . (10) 方向与0v 方向相同. 因而，轴受到杆的作用力的冲量为2022(2)28r l r F t m l r -'∆=-+v ,(11) 方向与0v 方向相反. 注意：因弹簧处在拉伸状态，碰前轴已受到沿杆方向的作用力；在碰撞过程中还有与向心力有关的力作用于轴. 但有限大小的力在无限小的碰撞时间内的冲量趋于零，已忽略.[代替 (7)-(9) 式，可利用对于系统的动量定理21C D F t F t m m ∆+∆=+v v . ][也可由对质心的角动量定理代替 (7)-(9) 式. ]2. 值得注意的是，(1)、(2)、(3) 式是当碰撞时间极短、以至于弹簧来不及伸缩的条件下才成立的. 如果弹簧的弹力恰好提供滑块C 以速度02248C lrl r =+v v 绕过B 的轴做匀速圆周运动的向心力，即()222C 022216(8)l r k r m m r l r -==+v v(12) 则弹簧总保持其长度不变，(1)、(2)、(3) 式是成立的. 由(12)式得碰前滑块A 的速度0v 应满足的条件0=v (13)可见，为了使碰撞后系统能保持匀速转动，碰前滑块A 的速度大小0v 应满足(13)式.评分标准：本题20分.第1问16分，(1)式1分， (2) 式2分，(3) 式2分，(4) 式2分， (5) 式2分，(6) 式1分，(7) 式1分，(8) 式1分，(9) 式2分，(10) 式1分，(11) 式1分； 第2问4分，(12) 式2分，(13) 式2分.三、（25分）一质量为m 、长为L 的匀质细杆，可绕过其一端的光滑水平轴O 在竖直平面内自由转动. 杆在水平状态由静止开始下摆， 1. 令mLλ=表示细杆质量线密度. 当杆以角速度ω绕过其一端的光滑水平轴O 在竖直平面内转动时，其转动动能可表示为 k E k L αβγλω=式中，k 为待定的没有单位的纯常数. 已知在同一单位制下，两物理量当且仅当其数值和单位都相等时才相等. 由此求出α、β和γ的值.2. 已知系统的动能等于系统的质量全部集中在质心时随质心一起运动的动能和系统在质心系（随质心平动的参考系）中的动能之和，求常数k 的值.3. 试求当杆摆至与水平方向成θ角时在杆上距O 点为r 处的横截面两侧部分的相互作用力. 重力加速度大小为g .提示：如果)(t X 是t 的函数，而))((t X Y 是)(t X 的函数，则))((t X Y 对t 的导数为d (())d d d d d Y X t Y Xt X t=例如，函数cos ()t θ对自变量t 的导数为dcos ()dcos d d d d t t tθθθθ=参考解答：1. 当杆以角速度ω绕过其一端的光滑水平轴O 在竖直平面内转动时，其动能是独立变量λ、ω和L 的函数，按题意 可表示为k E k L αβγλω= (1)式中，k 为待定常数（单位为1）. 令长度、质量和时间的单位分别为[]L 、[]M 和[]T （它们可视为相互独立的基本单位），则λ、ω、L 和k E 的单位分别为 1122[][][],[][],[][],[][][][]k M L T L L E M L T λω---==== (2)在一般情形下，若[]q 表示物理量q 的单位，则物理量q 可写为 ()[]q q q = (3)式中，()q 表示物理量q 在取单位[]q 时的数值. 这样，(1) 式可写为 ()[]()()()[][][]k k E E k L L αβγαβγλωλω= (4)在由(2)表示的同一单位制下，上式即()()()()k E k L αβγλω= (5) [][][][]k E L αβγλω= (6)将 (2)中第四 式代入 (6) 式得22[][][][][][]M L T M L T αγαβ---= (7)(2)式并未规定基本单位[]L 、[]M 和[]T 的绝对大小，因而(7)式对于任意大小的[]L 、[]M 和[]T 均成立，于是1,2,3αβγ=== (8)所以23k E k L λω= (9)2. 由题意，杆的动能为,c ,r k k k E E E =+ (10)其中， 22,cc 11()222k L E m L λω⎛⎫== ⎪⎝⎭v (11) 注意到，杆在质心系中的运动可视为两根长度为2L的杆过其公共端（即质心）的光滑水平轴在铅直平面内转动，因而，杆在质心系中的动能,r k E 为 32,r2(,,)222k k L L E E k λωλω⎛⎫== ⎪⎝⎭(12)将(9)、 (11)、 (12)式代入(10)式得2323212222L L k L L k λωλωλω⎛⎫⎛⎫=+ ⎪ ⎪⎝⎭⎝⎭(13)由此解得16k = (14)于是E k =16lw 2L 3. (15)3. 以细杆与地球为系统，下摆过程中机械能守恒sin 2k L E mg θ⎛⎫= ⎪⎝⎭(16) 由(15)、(16)式得w =以在杆上距O 点为r 处的横截面外侧长为()L r -的那一段为研究对象，该段质量为()L r λ-，其质心速度为22c L r L rr ωω-+⎛⎫'=+= ⎪⎝⎭v . (18) 设另一段对该段的切向力为T (以θ增大的方向为正方向)， 法向(即与截面相垂直的方向)力为N (以指向O 点方向为正向)，由质心运动定理得()()cos t T L r g L r a λθλ+-=- (19) ()()sin n N L r g L r a λθλ--=- (20)式中，t a 为质心的切向加速度的大小()3cos d d d d d 2d 2d dt 4ct L r g L r L r a t t Lθωωθθ+'++====v (21) 而n a 为质心的法向加速度的大小()23sin 22n L r g L r a Lθω++==. (22) 由(19)、(20)、(21)、(22)式解得 ()()23cos 4L r r L T mg L θ--= (23)()()253sin 2L r L r N mg L θ-+=(24)评分标准：本题25分.第1问5分， (2) 式1分， (6) 式2分，(7) 式1分，(8) 式1分；第2问7分， (10) 式1分，(11) 式2分，(12) 式2分， (14) 式2分；不依赖第1问的结果，用其他方法正确得出此问结果的，同样给分；第3问13分，(16) 式1分，(17) 式1分，(18) 式1分，(19) 式2分，(20) 式2分，(21) 式2分，(22) 式2分，(23) 式1分，(24) 式1分；不依赖第1、2问的结果，用其他方法正确得出此问结果的，同样给分.四、（20分）图中所示的静电机由一个半径为R 、与环境绝缘的开口（朝上）金属球壳形的容器和一个带电液滴产生器G 组成. 质量为m 、带电量为q 的球形液滴从G 缓慢地自由掉下（所谓缓慢，意指在G 和容器口之间总是只有一滴液滴）. 液滴开始下落时相对于地面的高度为h . 设液滴很小，容器足够大，容器在达到最高电势之前进入容器的液体尚未充满容器. 忽略G 的电荷对正在下落的液滴的影响.重力加速度大小为g . 若容器初始电势为零，求容器可达到的最高电势max V .参考解答：设在某一时刻球壳形容器的电量为Q . 以液滴和容器为体系，考虑从一滴液滴从带电液滴产生器 G 出口自由下落到容器口的过程. 根据能量守恒有2122Qq Qqmgh km mgR kh R R+=++-v . (1) 式中，v 为液滴在容器口的速率，k 是静电力常量. 由此得液滴的动能为 21(2)(2)2()Qq h R m mg h R kh R R-=---v . (2) 从上式可以看出，随着容器电量Q 的增加，落下的液滴在容器口的速率v 不断变小；当液滴在容器口的速率为零时，不能进入容器，容器的电量停止增加，容器达到最高电势. 设容器的最大电量为max Q ，则有 max (2)(2)0()Q q h R mg h R kh R R---=-. (3)由此得 max ()mg h R RQ kq-=. (4)容器的最高电势为maxmax Q V kR= (5) 由(4) 和 (5)式得 max ()mg h R V q-=(6) 评分标准：本题20分. (1)式6分， (2) 式2分，(3) 式4分，(4) 式2分， (5) 式3分，(6) 式3分.五、（25分）平行板电容器两极板分别位于2dz =±的平面内，电容器起初未被充电. 整个装置处于均匀磁场中，磁感应强度大小为B ，方向沿x 轴负方向，如图所示.1. 在电容器参考系S 中只存在磁场；而在以沿y 轴正方向的恒定速度(0,,0)v （这里(0,,0)v 表示为沿x 、y 、z 轴正方向的速度分量分别为0、v 、0，以下类似）相对于电容器运动的参考系S '中，可能既有电场(,,)xy z E E E '''又有磁场(,,)x y z B B B '''. 试在非相对论情形下，从伽利略速度变换，求出在参考系S '中电场(,,)xy z E E E '''和磁场(,,)x y z B B B '''的表达式. 已知电荷量和作用在物体上的合力在伽利略变换下不变.2. 现在让介电常数为ε的电中性液体（绝缘体）在平行板电容器两极板之间匀速流动，流速大小为v ，方向沿y 轴正方向. 在相对液体静止的参考系（即相对于电容器运动的参考系）S '中，由于液体处在第1问所述的电场(,,)xy z E E E '''中，其正负电荷会因电场力作用而发生相对移动（即所谓极化效应），使得液体中出现附加的静电感应电场，因而液体中总电场强度不再是(,,)xy z E E E '''，而是0(,,)xy z E E E εε'''，这里0ε是真空的介电常数. 这将导致在电容器参考系S 中电场不再为零. 试求电容器参考系S 中电场的强度以及电容器上、下极板之间的电势差. （结果用0ε、ε、v 、B 或（和）d 表出. ）参考解答：1. 一个带电量为q 的点电荷在电容器参考系S 中的速度为(,,)x y z u u u ，在运动的参考系S '中的速度为(,,)x y z u u u '''. 在参考系S 中只存在磁场(,,)(,0,0)x y z B B B B =-，因此这个点电荷在参考系S 中所受磁场的作用力为0,,x y z z y F F qu B F qu B==-= (1) 在参考系S '中可能既有电场(,,)xy z E E E '''又有磁场(,,)x y z B B B '''，因此点电荷q 在S '参考系中所受电场和磁场的作用力的合力为(),(),()x x y z z y y yx z z x z z x y y x F q E u B u B F q E u B u B F q E u B u B '''''''=+-'''''''=-+'''''''=+-(2) 两参考系中电荷、合力和速度的变换关系为 ,(,,)(,,),(,,)(,,)(0,,0)x y z x y z x y z x y z q q F F F F F F u u u u u u '='''='''=-v (3)由(1)、 (2)、 (3)式可知电磁场在两参考系中的电场强度和磁感应强度满足 ()0,,()xy z z y yx z z x z z x yy x y E u B u B E u B u B u B E u B u B u B '''+--='''-+=-'''+--=v v (4)它们对于任意的(,,)x y z u u u 都成立，故(,,)(0,0,),(,,)(,0,0)xy z xy z E E E B B B B B '''='''=-v (5)可见两参考系中的磁场相同，但在运动的参考系S '中却出现了沿z 方向的匀强电场.2. 现在，电中性液体在平行板电容器两极板之间以速度(0,,0)v 匀速运动. 电容器参考系S 中的磁场会在液体参考系S '中产生由(5)式中第一个方程给出的电场. 这个电场会把液体极化，使得液体中的电场为(,,)(0,0,)xy z E E E B εε'''=v . (6) 为了求出电容器参考系S 中的电场，我们再次考虑电磁场的电场强度和磁感应强度在两个参考系之间的变换，从液体参考系S '中的电场和磁场来确定电容器参考系S 中的电场和磁场. 考虑一带电量为q 的点电荷在两参考系中所受的电场和磁场的作用力. 在液体参考系S '中，这力(,,)x y z F F F '''如(2)式所示. 它在电容器参考系S 中的形式为(),(),()x x y z z y y y x z z x z z x y y x F q E u B u B F q E u B u B F q E u B u B =+-=-+=+-(7) 利用两参考系中电荷、合力和速度的变换关系(3)以及(6)式，可得 00,,()x y z z y y x z z x z z x y y x y E u B u B E u B u B u B BE u B u B u B εε+-=-+=-+-=+-v v (8)对于任意的(,,)x y z u u u 都成立，故 0(,,)(0,0,(1)),(,,)(,0,0)x y z x y z E E E B B B B B εε=-=-v (9) 可见，在电容器参考系S 中的磁场仍为原来的磁场，现由于运动液体的极化，也存在电场，电场强度如(9)中第一式所示.注意到(9)式所示的电场为均匀电场，由它产生的电容器上、下极板之间的电势差为z V E d =-. (10)由(9)式中第一式和(10)式得01V Bd εε⎛⎫=- ⎪⎝⎭v . (11)评分标准：本题25分.第1问12分， (1) 式1分， (2) 式3分， (3) 式3分，(4) 式3分，(5) 式2分；第2问13分， (6) 式1分，(7) 式3分，(8) 式3分， (9) 式2分， (10) 式2分，(11) 式2分.六、（15分）温度开关用厚度均为0.20 mm 的钢片和青铜片作感温元件；在温度为20C ︒时，将它们紧贴，两端焊接在一起，成为等长的平直双金属片. 若钢和青铜的线膨胀系数分别为51.010-⨯/度和52.010-⨯/度. 当温度升高到120C ︒时，双金属片将自动弯成圆弧形，如图所示. 试求双金属片弯曲的曲率半径. (忽略加热时金属片厚度的变化. )参考解答：设弯成的圆弧半径为r ，金属片原长为l ，圆弧所对的圆心角为φ，钢和青铜的线膨胀系数分别为1α和2α，钢片和青铜片温度由120C T =︒升高到2120C T =︒时的伸长量分别为1l ∆和2l ∆. 对于钢片1()2dr l l φ-=+∆ (1)1121()l l T T α∆=- (2) 式中，0.20 mm d =. 对于青铜片2()2dr l l φ+=+∆ (3)2221()l l T T α∆=- (4) 联立以上各式得2122121212()()2.010 mm 2()()T T r d T T αααα++-==⨯-- (5)评分标准：本题15分. (1)式3分， (2) 式3分，(3) 式3分，(4) 式3分， (5) 式3分.七、（20分）一斜劈形透明介质劈尖，尖角为θ，高为h . 今以尖角顶点为坐标原点，建立坐标系如图(a)所示；劈尖斜面实际上是由一系列微小台阶组成的，在图(a)中看来，每一个小台阶的前侧面与xz 平面平行，上表面与yz 平面平行. 劈尖介质的折射率n 随x 而变化，()1n x bx =+，其中常数0b >. 一束波长为λ的单色平行光沿x 轴正方向照射劈尖；劈尖后放置一薄凸透镜，在劈尖与薄凸透镜之间放一档板，在档板上刻有一系列与z 方向平行、沿y 方向排列的透光狭缝，如图(b)所示. 入射光的波面（即与平行入射光线垂直的平面）、劈尖底面、档板平面都与x 轴垂直，透镜主光轴为x 轴. 要求通过各狭缝的透射光彼此在透镜焦点处得到加强而形成亮纹. 已知第一条狭缝位于y =0处；物和像之间各光线的光程相等.1. 求其余各狭缝的y 坐标；2. 试说明各狭缝彼此等距排列能否仍然满足上述要求.图(a) 图(b) 参考解答：1. 考虑射到劈尖上某y 值处的光线，计算该光线由0x =到x h =之间的光程()y δ. 将该光线在介质中的光程记为1δ，在空气中的光程记为2δ. 介质的折射率是不均匀的，光入射到介质表面时，在0x = 处，该处介质的折射率()01n =；射到x 处时，该处介质的折射率()1n x bx =+. 因折射率随x线性增加，光线从0x =处射到1x h =（1h 是劈尖上y 值处光线在劈尖中传播的距离）处的光程1δ与光通过折射率等于平均折射率()()()1111110111222n n n h bh bh =+=++=+⎡⎤⎣⎦ (1) 的均匀介质的光程相同，即2111112nh h bh δ==+ (2)x忽略透过劈尖斜面相邻小台阶连接处的光线（事实上，可通过选择台阶的尺度和档板上狭缝的位置来避开这些光线的影响），光线透过劈尖后其传播方向保持不变，因而有21h h δ=- (3)于是()212112y h bh δδδ=+=+. (4)由几何关系有1tan h y θ=. (5)故()22tan 2b y h y δθ=+. (6)从介质出来的光经过狭缝后仍平行于x 轴，狭缝的y 值应与对应介质的y 值相同，这些平行光线会聚在透镜焦点处. 对于0y =处，由上式得d 0()=h . (7)y 处与0y =处的光线的光程差为()()220tan 2b y y δδθ-=. (8)由于物像之间各光线的光程相等，故平行光线之间的光程差在通过透镜前和会聚在透镜焦点处时保持不变；因而(8)式在透镜焦点处也成立. 为使光线经透镜会聚后在焦点处彼此加强，要求两束光的光程差为波长的整数倍，即22tan ,1,2,3,2b y k k θλ==. (9)由此得y A θθ===. (10) 除了位于y =0处的狭缝外，其余各狭缝对应的y 坐标依次为,,,,A . (11)2. 各束光在焦点处彼此加强，并不要求(11)中各项都存在. 将各狭缝彼此等距排列仍可能满足上述要求. 事实上，若依次取,4,9,k m m m =，其中m 为任意正整数，则49,,,m m m y y y ===. (12)，光线在焦点处依然相互加强而形成亮纹. 评分标准：本题20分.第1问16分， (1) 式2分， (2) 式2分， (3) 式1分，(4) 式1分，(5) 式2分，(6) 式1分，(7) 式1分，(8) 式1分， (9) 式2分， (10) 式1分，(11) 式2分； 第2问4分，(12) 式4分（只要给出任意一种正确的答案，就给这4分）.八、（20分）光子被电子散射时，如果初态电子具有足够的动能，以至于在散射过程中有能量从电子转移到光子，则该散射被称为逆康普顿散射. 当低能光子与高能电子发生对头碰撞时，就会出现逆康普顿散射. 已知电子静止质量为e m ，真空中的光速为 c . 若能量为e E 的电子与能量为E γ的光子相向对碰，1. 求散射后光子的能量；2. 求逆康普顿散射能够发生的条件；3. 如果入射光子能量为2.00 eV ，电子能量为 1.00´109 eV ，求散射后光子的能量. 已知 m e =0.511´106 eV /c 2. 计算中有必要时可利用近似：如果1x <<»1-12x .参考解答：1. 设碰撞前电子、光子的动量分别为e p （0e p >）、p γ（0p γ<），碰撞后电子、光子的能量、动量分别为,,,ee E p E p γγ''''. 由能量守恒有 E e +E g =¢E e +¢E g . (1)由动量守恒有cos cos ,sin sin .e eep p p p p p γγγαθαθ''+=+''=. (2)式中，α和θ分别是散射后的电子和光子相对于碰撞前电子的夹角. 光子的能量和动量满足E g =p g c ,¢E g =¢p g c . (3)电子的能量和动量满足22224e e e E p c m c -=，22224e e e E p c m c ''-= (4)由(1)、(2)、(3)、(4)式解得e E E E γγ'=[由(2)式得22222()2()cos ee e p c p c p c p c p c p c p c γγγγθ'''=++-+此即动量p '、ep '和e p p γ+满足三角形法则. 将(3)、(4)式代入上式，并利用(1)式，得 22(2)()22cos 2e e e E E E E E E E E E E E γγγγγγγγθθ''+-+=+--此即(5)式. ]当0θ→时有e E E E γγ'=(6)2. 为使能量从电子转移到光子，要求¢E g >E g . 由(5)式可见，需有E E γγ'-=>此即E γ 或 e p p γ>(7)注意已设p e >0、p g <0.3. 由于2e e E m c >>和e E E γ>>，因而e p p p γγ+>>，由(5)式可知p p γγ'>>，因此有0θ≈. 又242e e em cE E -. (8)将(8)式代入(6)式得¢E g »2E e E g2E g +m e 2c 42E e. (9) 代入数据，得¢E g »29.7´106eV . (10)评分标准：本题20分.第1问10分， (1) 式2分， (2) 式2分， (3) 式2分，(4) 式2分，(5) 或(6)式2分； 第2问5分，(7) 式5分；第3问5分，(8) 式2分， (9) 式1分， (10) 式2分.。
