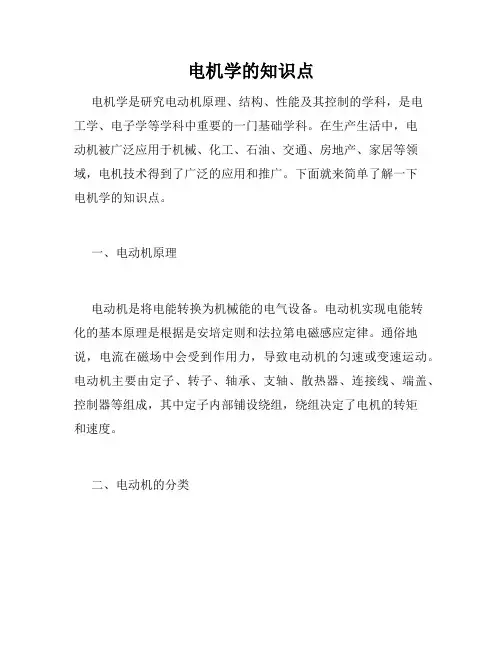

电机学知识点总结

电机学的知识点电机学是研究电动机原理、结构、性能及其控制的学科，是电工学、电子学等学科中重要的一门基础学科。

在生产生活中，电动机被广泛应用于机械、化工、石油、交通、房地产、家居等领域，电机技术得到了广泛的应用和推广。

下面就来简单了解一下电机学的知识点。

一、电动机原理电动机是将电能转换为机械能的电气设备。

电动机实现电能转化的基本原理是根据是安培定则和法拉第电磁感应定律。

通俗地说，电流在磁场中会受到作用力，导致电动机的匀速或变速运动。

电动机主要由定子、转子、轴承、支轴、散热器、连接线、端盖、控制器等组成，其中定子内部铺设绕组，绕组决定了电机的转矩和速度。

二、电动机的分类根据不同的工作原理、结构和用途，电动机有很多类别，常见的电动机有直流电机、交流电机、异步电机、同步电机、直线电机、永磁电机、步进电机、伺服电机等。

其中，直流电机的优点是结构简单、转矩平稳、响应速度快，适用范围广。

交流电机的种类繁多，涵盖了异步、同步、感应、电容、永磁等不同类型电机，使用广泛，能够满足不同领域不同需求。

三、电动机的参数电机学几乎覆盖了所有电动机的工作原理和技术细节。

电动机参数以电机功率、电流、电压、效率和转速等参数为主要参数。

功率是电机的输出能力，取决于负载扭矩、输出转速和效率。

电流、电压、效率和转速影响电动机的应用范围和使用效果。

同时，转动惯量、轴承阻力、轴承轴向力和机械特性等参数也是电动机的重要指标。

四、电动机控制电动机通过更改定子绕组与转子磁通的相对状态，从而改变转矩和转速，实现电动机的控制。

电动机控制一般使用电器制动控制、电流控制、速度控制等技术。

现代智能电机控制技术随着各种自动化控制技术的发展，如PLC控制、PID控制、Fuzzy控制等，已经成为电动机控制的主要方式，为电动机的应用高效可控、安全可靠提供了有力保证。

五、发展趋势到目前为止，电机学发展一直在继续，电动机制造商和用户都需要摆脱传统的电机设计，研究新技术，创新新产品。

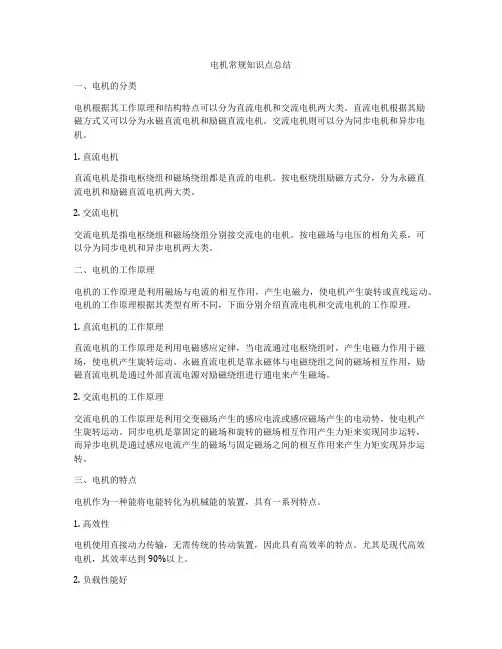

电机常规知识点总结一、电机的分类电机根据其工作原理和结构特点可以分为直流电机和交流电机两大类。

直流电机根据其励磁方式又可以分为永磁直流电机和励磁直流电机。

交流电机则可以分为同步电机和异步电机。

1. 直流电机直流电机是指电枢绕组和磁场绕组都是直流的电机。

按电枢绕组励磁方式分，分为永磁直流电机和励磁直流电机两大类。

2. 交流电机交流电机是指电枢绕组和磁场绕组分别接交流电的电机。

按电磁场与电压的相角关系，可以分为同步电机和异步电机两大类。

二、电机的工作原理电机的工作原理是利用磁场与电流的相互作用，产生电磁力，使电机产生旋转或直线运动。

电机的工作原理根据其类型有所不同，下面分别介绍直流电机和交流电机的工作原理。

1. 直流电机的工作原理直流电机的工作原理是利用电磁感应定律，当电流通过电枢绕组时，产生电磁力作用于磁场，使电机产生旋转运动。

永磁直流电机是靠永磁体与电磁绕组之间的磁场相互作用，励磁直流电机是通过外部直流电源对励磁绕组进行通电来产生磁场。

2. 交流电机的工作原理交流电机的工作原理是利用交变磁场产生的感应电流或感应磁场产生的电动势，使电机产生旋转运动。

同步电机是靠固定的磁场和旋转的磁场相互作用产生力矩来实现同步运转，而异步电机是通过感应电流产生的磁场与固定磁场之间的相互作用来产生力矩实现异步运转。

三、电机的特点电机作为一种能将电能转化为机械能的装置，具有一系列特点。

1. 高效性电机使用直接动力传输，无需传统的传动装置，因此具有高效率的特点。

尤其是现代高效电机，其效率达到90%以上。

2. 负载性能好电机在承受突然负载时，其扭矩可以瞬间达到额定值，具有较好的负载性能。

3. 调速范围广电机可以通过改变电流、电压或频率来实现调速，调速范围广，适用性强。

4. 静态特性好电机的速度和功率可以很好地控制，其静态特性良好。

5. 维护方便电机通常具有简单的结构，因此维护比较容易。

6. 寿命长电机作为一种寿命较长的设备，一般情况下可以使用多年，维护成本低。

电机学知识点讲义汇总第一章 基本电磁定律和磁路电机的基本工作原理是建立在电磁感应定律、全电流定律、电路定律、磁路定律和电磁力定律等定律的基础上的，掌握这些基本定律，是研究电机基本理论的基础。

▲ 全电流定律全电流定律 ∑⎰=I Hdl l式中，当电流方向与积分路径方向符合右手螺旋关系时，电流取正号。

在电机和变压器的磁路计算中，上式可简化为∑∑=Ni Hl▲电磁感应定律 ①电磁感应定律 e=-dtd N dt d Φ-=ψ 式中，感应电动势方向与磁通方向应符合右手螺旋关系。

②变压器电动势磁场与导体间无相对运动，由于磁通的变化而感应的电势称为变压器电动势。

电机中的磁通Φ通常是随时间按正弦规律变化的，线圈中感应电动势的有效值为m fN E φ44.4=③运动电动势e=Blv④自感电动势 dtdiL e L -= ⑤互感电动势 e M1=-dt di 2 e M2 =-dtdi1 ▲电磁力定律f=Bli▲磁路基本定律 ① 磁路欧姆定律 Φ=A l Ni μ=mR F =Λm F 式中，F=Ni ——磁动势，单位为A ；R m =Alμ——磁阻，单位为H -1； Λm =lA R m μ=1——磁导，单位为H 。

② 磁路的基尔霍夫第一定律0=⎰sBds上式表明，穿入（或穿出）任一封闭面的磁通等于零。

③ 磁路的基尔霍夫第二定律∑∑∑==mRHl F φ上式表明，在磁路中，沿任何闭合磁路，磁动势的代数和等于次压降的代数和。

磁路和电路的比较第二章 直流电动机一、直流电机的磁路、电枢绕组和电枢反应 ▲磁场是电机中机电能量转换的媒介。

穿过气隙而同时与定、转子绕组交链的磁通为主磁通；仅交链一侧绕组的磁通为漏磁通。

直流电机空载时的气隙磁场是由励磁磁动势建立的。

空载时，主磁通Φ0与励磁磁动势F 0的关系曲线Φ0=f （F 0）为电机的磁化曲线。

从磁化曲线可以看出电机的饱和程度，饱和程度对电机的性能有很大的影响。

▲ 电机的磁化曲线仅和电机的几何尺寸及所用的材料有关，而与电机的励磁方式无关。

电机必备知识点总结大全一、电机的工作原理1. 电机的基本原理电机的基本原理是利用电磁力产生机械运动。

当通入电流时，导体在磁场中受到安培力的作用，产生受力运动。

2. 电机的工作过程电机的工作过程可以分为电磁感应和电磁力的作用两个阶段。

在电磁感应阶段，电流通过导体产生磁场，导体在磁场中受到电磁感应力。

在电磁力的作用阶段，导体受到的电磁感应力产生机械运动，从而实现电能到机械能的转化。

3. 电机的转矩和速度电机的转矩和速度是描述电机工作特性的重要参数。

转矩是电机输出的力矩，速度是电机的转动速度。

电机的转矩和速度对于电机的工作性能和运行效果具有重要影响。

二、电机的分类1. 按照工作原理分类电机可以根据工作原理分为直流电机和交流电机。

直流电机是利用直流电源供电的电机，其工作原理是利用直流电流在磁场中产生安培力。

交流电机是利用交流电源供电的电机，其工作原理是利用交变电流在磁场中产生安培力。

2. 按照结构分类电机可以根据结构形式分为异步电机和同步电机。

异步电机是指转子和定子的转速之间存在差异的电机，常见的有感应电机和异步电动机。

同步电机是指转子和定子的转速同步的电机，常见的有同步电机和步进电机。

3. 按照用途分类电机可以根据用途分为通用电机和专用电机。

通用电机是指适用于各种场合的电机，常见的有三相感应电机和直流电机。

专用电机是指特定场合使用的电机，如风机电机、卷扬电机等。

4. 按照工作特性分类电机可以根据工作特性分为恒速电机和调速电机。

恒速电机是在额定负载下保持稳定转速的电机，常见的有同步电机和异步电机。

调速电机是可以根据负载要求调整转速的电机，常见的有直流电机、无刷电机等。

三、电机的选型1. 选型原则在选型电机时，需要考虑电机的工作要求、环境条件、安装空间等因素。

选型原则包括性能匹配、可靠性、效率、功率因数、安全性等方面。

2. 选型步骤选型电机的步骤包括确定工作要求、了解电机性能参数、选择适合的电机类型和规格、进行性能对比、最终确定合适的电机型号。

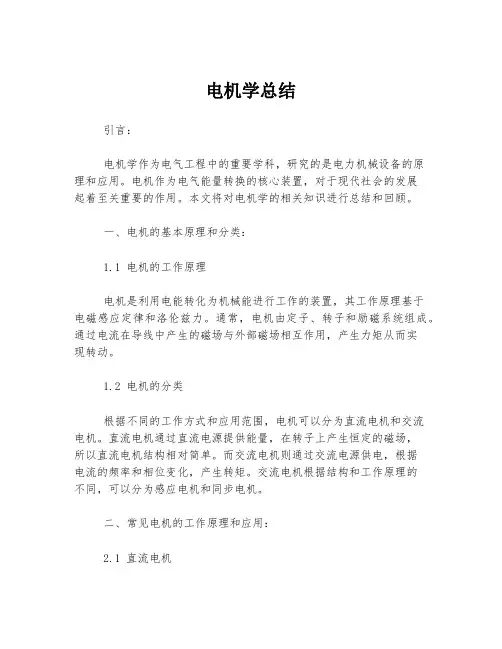

电机学总结引言：电机学作为电气工程中的重要学科，研究的是电力机械设备的原理和应用。

电机作为电气能量转换的核心装置，对于现代社会的发展起着至关重要的作用。

本文将对电机学的相关知识进行总结和回顾。

一、电机的基本原理和分类：1.1 电机的工作原理电机是利用电能转化为机械能进行工作的装置，其工作原理基于电磁感应定律和洛伦兹力。

通常，电机由定子、转子和励磁系统组成。

通过电流在导线中产生的磁场与外部磁场相互作用，产生力矩从而实现转动。

1.2 电机的分类根据不同的工作方式和应用范围，电机可以分为直流电机和交流电机。

直流电机通过直流电源提供能量，在转子上产生恒定的磁场，所以直流电机结构相对简单。

而交流电机则通过交流电源供电，根据电流的频率和相位变化，产生转矩。

交流电机根据结构和工作原理的不同，可以分为感应电机和同步电机。

二、常见电机的工作原理和应用：2.1 直流电机直流电机是最早发展起来的一种电机类型，其工作原理基于洛伦兹力和安培力。

直流电机普遍应用于电动汽车、电梯、风力发电和工业自动化等领域。

不同类型的直流电机包括有刷直流电机、无刷直流电机和步进电机等。

2.2 感应电机感应电机是最常见和广泛应用的电机类型，其工作原理基于电磁感应定律。

感应电机结构简单、制造成本低，适用于大部分家用电器和工业设备。

根据转子结构和功率，感应电机可以分为鼠笼式感应电机和绕线式感应电机。

2.3 同步电机同步电机的工作原理是电流频率与磁场频率同步，其结构相对复杂，适用于高性能要求的领域。

同步电机广泛应用于发电厂和工业生产线，能够提供稳定的输出功率。

三、电机的效率和控制方法：3.1 电机的效率电机的效率是评价其能源利用效率的重要指标，通常以输入功率和输出功率的比值来表示。

在实际应用中，电机的效率往往与负载和转速有关，应根据具体情况选择合适的电机。

3.2 电机的控制方法为了使电机能够按照要求进行工作，我们需要采用合适的控制方法。

常见的电机控制方法包括电压调制、频率调制、矢量控制和直接转矩控制等。

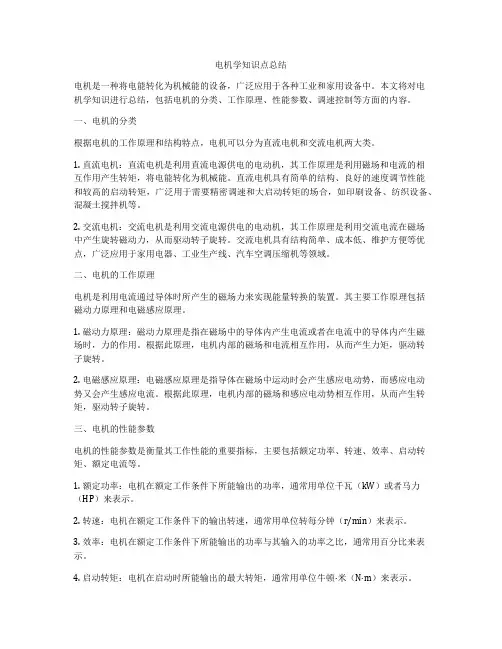

电机学知识点总结电机是一种将电能转化为机械能的设备，广泛应用于各种工业和家用设备中。

本文将对电机学知识进行总结，包括电机的分类、工作原理、性能参数、调速控制等方面的内容。

一、电机的分类根据电机的工作原理和结构特点，电机可以分为直流电机和交流电机两大类。

1. 直流电机：直流电机是利用直流电源供电的电动机，其工作原理是利用磁场和电流的相互作用产生转矩，将电能转化为机械能。

直流电机具有简单的结构、良好的速度调节性能和较高的启动转矩，广泛用于需要精密调速和大启动转矩的场合，如印刷设备、纺织设备、混凝土搅拌机等。

2. 交流电机：交流电机是利用交流电源供电的电动机，其工作原理是利用交流电流在磁场中产生旋转磁动力，从而驱动转子旋转。

交流电机具有结构简单、成本低、维护方便等优点，广泛应用于家用电器、工业生产线、汽车空调压缩机等领域。

二、电机的工作原理电机是利用电流通过导体时所产生的磁场力来实现能量转换的装置。

其主要工作原理包括磁动力原理和电磁感应原理。

1. 磁动力原理：磁动力原理是指在磁场中的导体内产生电流或者在电流中的导体内产生磁场时，力的作用。

根据此原理，电机内部的磁场和电流相互作用，从而产生力矩，驱动转子旋转。

2. 电磁感应原理：电磁感应原理是指导体在磁场中运动时会产生感应电动势，而感应电动势又会产生感应电流。

根据此原理，电机内部的磁场和感应电动势相互作用，从而产生转矩，驱动转子旋转。

三、电机的性能参数电机的性能参数是衡量其工作性能的重要指标，主要包括额定功率、转速、效率、启动转矩、额定电流等。

1. 额定功率：电机在额定工作条件下所能输出的功率，通常用单位千瓦（kW）或者马力（HP）来表示。

2. 转速：电机在额定工作条件下的输出转速，通常用单位转每分钟（r/min）来表示。

3. 效率：电机在额定工作条件下所能输出的功率与其输入的功率之比，通常用百分比来表示。

4. 启动转矩：电机在启动时所能输出的最大转矩，通常用单位牛顿·米（N·m）来表示。

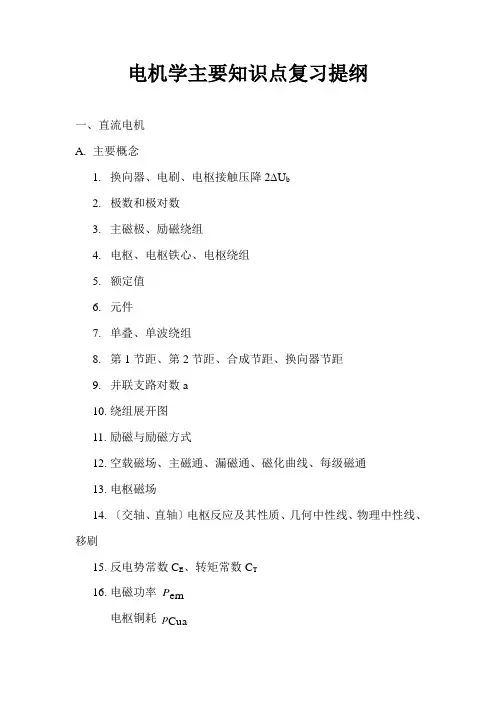

电机学主要知识点复习提纲一、直流电机A. 主要概念1. 换向器、电刷、电枢接触压降2 U b2. 极数和极对数3. 主磁极、励磁绕组4. 电枢、电枢铁心、电枢绕组5. 额定值6. 元件7. 单叠、单波绕组8. 第1节距、第2节距、合成节距、换向器节距9. 并联支路对数a10. 绕组展开图11. 励磁与励磁方式12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通13. 电枢磁场14. 〔交轴、直轴〕电枢反应及其性质、几何中性线、物理中性线、移刷15. 反电势常数C E、转矩常数C T16. 电磁功率P em电枢铜耗p Cua励磁铜耗 p Cuf 电机铁耗 p Fe 机械损耗 p mec 附加损耗 p ad 输出机械功率 P 2可变损耗、不变损耗、空载损耗17. 直流电动机〔DM 〕的工作特性 18. 串励电动机的“飞速”或“飞车”19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 稳定性21. DM 的启动方法：直接启动、电枢回路串电阻启动、降压启动；启动电流 22. DM 的调速方法：电枢串电阻、调励磁、调端电压 23. DM 的制动方法：能耗制动、反接制动、回馈制动B. 主要公式： 发电机：P N ＝U N I N(输出电功率)电动机：P N ＝U N I N ηN (输出机械功率) 反电势：60E a E E C npN C a Φ==电磁转矩：em a 2T aT T C I pN C aΦπ==直流电动机〔DM 〕电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ： 12()()a f a f a a a fa aa f em Cua CufP UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++12em Cua Cuf em Fe mec adP P p p P P p p p =++=+++DM 的转矩方程：20d d em T T T J tΩ--= DM 的效率：21112100%100%(1)100%P P p p P P P p η-∑∑=⨯=⨯=-⨯+∑ 他励DM 的转速调整率： 0NN100%n n n n -∆=⨯DM 的机械特性：em 2T j a j a a )(T ΦC C R R ΦC UΦC R R I U n E E E +-=+-=. 并联DM 的理想空载转速n 0：二、变压器 A. 主要概念1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器 2. 铁心柱、轭部3. 额定容量、一次侧、二次侧4. 高压绕组、低压绕组5. 空载运行，主磁通Φ、漏磁通Φ1σ及其区别，主磁路、漏磁路空载电流、主磁通、反电动势间的相位关系，铁耗角6. Φ、i、e正方向的规定。

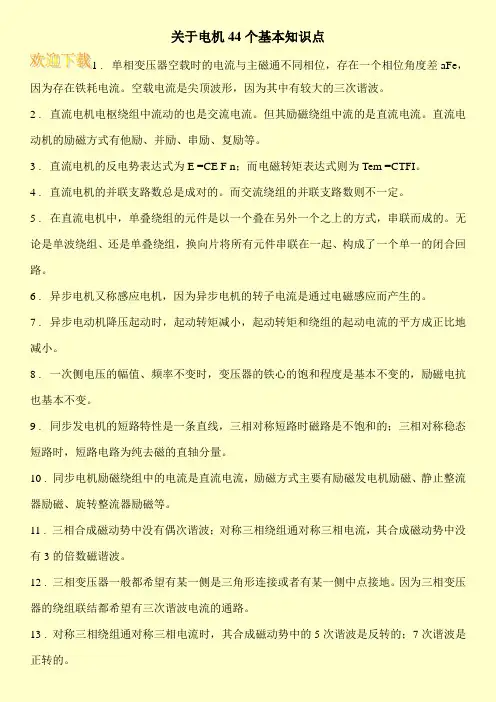

关于电机44个基本知识点1 . 单相变压器空载时的电流与主磁通不同相位，存在一个相位角度差aFe，因为存在铁耗电流。

空载电流是尖顶波形，因为其中有较大的三次谐波。

2 . 直流电机电枢绕组中流动的也是交流电流。

但其励磁绕组中流的是直流电流。

直流电动机的励磁方式有他励、并励、串励、复励等。

3 . 直流电机的反电势表达式为E =CE F n；而电磁转矩表达式则为Tem =CTFI。

4 . 直流电机的并联支路数总是成对的。

而交流绕组的并联支路数则不一定。

5 . 在直流电机中，单叠绕组的元件是以一个叠在另外一个之上的方式，串联而成的。

无论是单波绕组、还是单叠绕组，换向片将所有元件串联在一起、构成了一个单一的闭合回路。

6 . 异步电机又称感应电机，因为异步电机的转子电流是通过电磁感应而产生的。

7 . 异步电动机降压起动时，起动转矩减小，起动转矩和绕组的起动电流的平方成正比地减小。

8 . 一次侧电压的幅值、频率不变时，变压器的铁心的饱和程度是基本不变的，励磁电抗也基本不变。

9 . 同步发电机的短路特性是一条直线，三相对称短路时磁路是不饱和的；三相对称稳态短路时，短路电路为纯去磁的直轴分量。

10 . 同步电机励磁绕组中的电流是直流电流，励磁方式主要有励磁发电机励磁、静止整流器励磁、旋转整流器励磁等。

11 . 三相合成磁动势中没有偶次谐波；对称三相绕组通对称三相电流，其合成磁动势中没有3的倍数磁谐波。

12 . 三相变压器一般都希望有某一侧是三角形连接或者有某一侧中点接地。

因为三相变压器的绕组联结都希望有三次谐波电流的通路。

13 . 对称三相绕组通对称三相电流时，其合成磁动势中的5次谐波是反转的；7次谐波是正转的。

电机必备知识点总结一、电机的分类1. 按照电源供给方式分：直流电机和交流电机。

2. 按照工作原理分：感应电机、同步电机、步进电机等。

3. 按照使用场景分：家用电机、工业电机、特种电机等。

二、电机的基本原理1. 电机的磁场原理：电机是利用电流在磁场中产生力的原理来实现电能转换。

2. 电机的电磁感应原理：利用磁场的变化产生感应电流，并在导体中形成力矩来实现电能转换。

3. 电机的电动原理：通过外加电源使电机转子形成磁场，从而与定子的磁场相互作用来产生力矩，推动电动机转动。

三、电机的结构与工作特性1. 电机的结构：电机通常由定子、转子、端盖、轴承等构成，根据不同的类型和用途，结构会有所不同。

2. 电机的工作特性：电机在励磁条件下的速度、功率、效率等参数是电机性能的重要指标，也是电机设计和选型的依据。

四、电机的性能参数1. 额定功率：电机能持续输出的功率。

2. 额定转速：电机额定负载下的转速。

3. 额定电流：电机额定工作条件下的电流。

4. 额定效率：电机在额定条件下的能量转换效率。

五、电机的控制技术1. 电机的调速控制：通过改变电机的供电电压、频率和转子电流来改变电机的转速。

2. 电机的启动控制：通过电机的起动器和软启动器来实现电机的平稳启动。

3. 电机的制动控制：通过电机的电阻制动、电磁制动等来实现电机的快速停止。

六、电机的维护与保养1. 定期检查电机的绝缘电阻和接地性能，并进行维护和绝缘处理。

2. 保持电机通风良好，防止灰尘和异物对电机的影响。

3. 定期检查电机的轴承和润滑油脂，及时更换磨损的部件和润滑材料。

以上就是电机的基本知识点的总结，希望对你有所帮助。

如果你对电机的学习有兴趣，可以继续深入学习电机的原理、设计、应用等方面的知识。

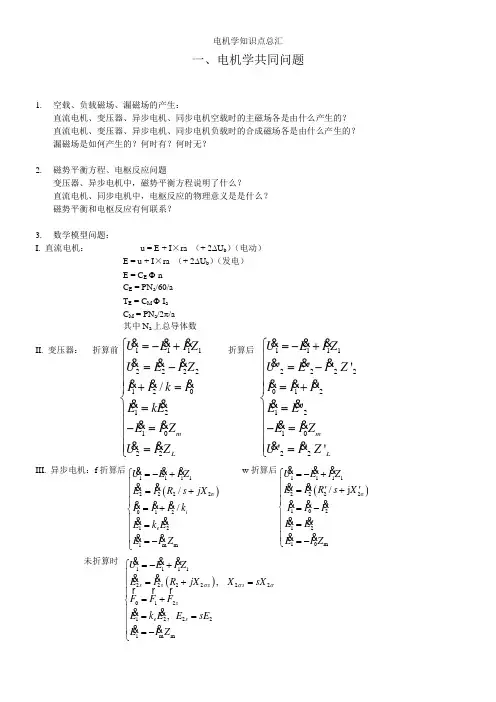

一、电机学共同问题1. 空载、负载磁场、漏磁场的产生： 直流电机、变压器、异步电机、同步电机空载时的主磁场各是由什么产生的？ 直流电机、变压器、异步电机、同步电机负载时的合成磁场各是由什么产生的？ 漏磁场是如何产生的？何时有？何时无？2. 磁势平衡方程、电枢反应问题 变压器、异步电机中，磁势平衡方程说明了什么？ 直流电机、同步电机中，电枢反应的物理意义是是什么？ 磁势平衡和电枢反应有何联系？3. 数学模型问题： I. 直流电机： u = E + I ×ra （+ 2∆U b ）（电动） E = u + I ×ra （+ 2∆U b ）（发电）E = C E Φ n C E = PN a /60/a T E = C M Φ I a C M = PN a /2π/a其中N a 上总导体数II. 变压器： 折算前11112222120121022/m LU E I ZU E I Z I I k I E kE E I ZU I Z ⎧=-+⎪=-⎪⎪+=⎪⎨=⎪⎪-=⎪⎪=⎩&&&&&&&&&&&&&&& 折算后11112222012121022'''''''''m LU E I Z U E I Z I I I E E E I ZU I Z ⎧=-+⎪=-⎪⎪=+⎪⎨=⎪⎪-=⎪⎪=⎩&&&&&&&&&&&&&&&III. 异步电机：f 折算后()11112222σ012121m m //i e U E I ZE I R s jX I I I k E k E E I Z ⎧=-+⎪=+⎪⎪=+⎨⎪=⎪⎪=-⎩&&&&&&&&&&&& w 折算后()11112222σ1021210m/j U E I ZE I R s X I I I E E E I Z ⎧=-+⎪''''=+⎪⎪'=-⎨⎪'=⎪⎪=-⎩&&&&&&&&&&&&未折算时 ()111122222201212221m m , , s s s s s e s U E I Z E I R jX X sX F F F E k E E sE E I Z σσσ⎧=-+⎪=+=⎪⎪=+⎨⎪==⎪⎪=-⎩&&&&&rr r &&&&IV . 同步电机：0()a d ad q aqa d d q qE U I R jX jI X jI X U IR jI X jI X σ=++++=+++&&&&&&&&&（凸极机、双反应理论）0()a aatE U I R jX jIX UIR jIX σ=+++=++&&&&&&&（隐极机）4. 等效电路：I. 直流电动机：II. 变压器：III.异步动机：IV. 同步发电机：隐极机5.相量图及其绘制I．直流电机：（无）II．变压器：6．异步电机：IV．同步电机隐极机（不计饱和）共同的概念 直流电机独有 交流电机独有单层、双层绕组 叠绕组、波绕组 y 1、y 2、y短距、长距、整距 集中、分布换向器节距y k 电刷 电刷移位 几何中性线 物理中性线 绕组系数：111N y q k k k = 短距系数：11sin90y y k τ=︒分布系数：111sin 2sin 2q q k q αα=分数槽绕组单一闭合回路 并联支路对数a 三相星形、三角形 并联支路数a 主磁场、漏磁场、励磁磁场圆形旋磁： 椭圆旋磁： 脉振磁场： 磁场旋转速度：60fn p=直流电动势：60E a E E C n pN C a=Φ=（N a 为电枢总导体数、a 为并联支路对数）交流电动势： 14.44N E fNk =Φ（N 为每相串联匝数）直流磁动势：()/a a a aF x Ax A N i D π==（无移刷时的情况。

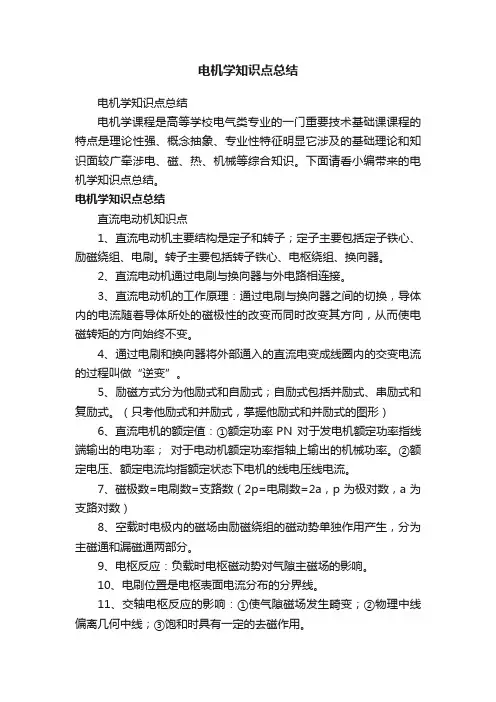

电机学知识点总结电机学知识点总结电机学课程是高等学校电气类专业的一门重要技术基础课课程的特点是理论性强、概念抽象、专业性特征明显它涉及的基础理论和知识面较广牵涉电、磁、热、机械等综合知识。

下面请看小编带来的电机学知识点总结。

电机学知识点总结直流电动机知识点1、直流电动机主要结构是定子和转子；定子主要包括定子铁心、励磁绕组、电刷。

转子主要包括转子铁心、电枢绕组、换向器。

2、直流电动机通过电刷与换向器与外电路相连接。

3、直流电动机的工作原理：通过电刷与换向器之间的切换，导体内的电流随着导体所处的磁极性的改变而同时改变其方向，从而使电磁转矩的方向始终不变。

4、通过电刷和换向器将外部通入的直流电变成线圈内的交变电流的过程叫做“逆变”。

5、励磁方式分为他励式和自励式；自励式包括并励式、串励式和复励式。

（只考他励式和并励式，掌握他励式和并励式的图形）6、直流电机的额定值：①额定功率PN 对于发电机额定功率指线端输出的电功率；对于电动机额定功率指轴上输出的机械功率。

②额定电压、额定电流均指额定状态下电机的线电压线电流。

7、磁极数=电刷数=支路数（2p=电刷数=2a，p为极对数，a为支路对数）8、空载时电极内的磁场由励磁绕组的磁动势单独作用产生，分为主磁通和漏磁通两部分。

9、电枢反应：负载时电枢磁动势对气隙主磁场的影响。

10、电刷位置是电枢表面电流分布的分界线。

11、交轴电枢反应的影响：①使气隙磁场发生畸变；②物理中线偏离几何中线；③饱和时具有一定的去磁作用。

12、电刷偏离几何中线时，出现直轴。

13、Ea=CeΦn Te=CTΦIa CT=9.55Ce14、发电机 Ea=U+IaRa电动机 U=Ea+IaRa15、他励发电机的特性（主要掌握外特性U=f(I)）曲线向下倾斜原因①U=Ea‐IaRa；随着负载电流I增大，电枢电阻压降 IaRa随之增大，所以U减小。

②交轴电枢反应产生一定的去磁作用；随着负载的增加，气隙磁通Φ和电枢电动势Ea将减小，再加上IaRa的.增大使电压的下降程度增大。

知识点第一章：（以填空题、判断题、简答题为主）p13,p17,p30电机的定义（广义、侠义）电机的任务基本电磁定律（全电流定律、电磁感应定律、电磁力定律）铁磁材料特点，磁滞损耗、涡流损耗的产生机理、影响因素，产生条件磁路基本定律（磁路欧姆定律、磁路基尔霍夫第一/第二定律），定性分析交流磁路特点，磁化曲线分析（磁通与励磁电流的波形）变压器电动势产生原因与磁通之间的相位关系铁磁材料磁导率特点，磁饱和特性闭合磁路磁饱和时主磁通和励磁电流间的波形关系软硬磁材料区别，磁滞回线剩磁矫顽力磁导率铁耗，涡流损耗和磁滞损耗，产生原因及应对措施第二章：（以填空题、判断题、简答题为主）直流电机电枢绕组线圈感应电动势的交变性，直流电动势产生机理；直流电机电枢绕组虚槽数、换向片数、元件数、线圈数关系；第一节距、第二节距、合成节距、换向器节距含义；单叠绕组、单波绕组线圈绕制原则、支路数；电枢反应；感应电动势、电磁转矩的定义及计算；直流发电机、直流电动机的功率流；各种直流电机的特性曲线分析；直流电力拖动机组稳定运行条件；直流电动机的启动、调速与制动；直流电机转子线圈感应电动势的交变性及直流电动势产生机理空载磁场的产生原因及方向并励直流发电机自励条件及临界点电阻随转速的变化关系并励直流发电机，并励直流电动机等效电路及电磁功率计算直流电力传动系统稳定运行条件直流电机电枢反应定义，分类，产生条件及影响并励直流发电机和他励直流发电机外特性比较，拐弯现象解释第三章：（以填空题、判断题、简答题、计算大题为主）变压器的额定值定义；变压器的变比定义；变压器空载电流与励磁电流的关系；变压器的绕组折算方法、条件、折算前后物理量的对应关系；变压器等效电路图及各参数的含义；变压器参数测定（空载实验、短路实验）；标幺值的含义、各物理量的基值、标幺值的计算及相关物理量标幺值的等值关系；负载系数的含义；变压器电压变化率的计算；变压器效率的计算及其取最大值的条件；三相变压器的连接组判断；绕组连接法及磁路系统对空载电动势波形的影响；变压器并联运行的条件,并联时的容量计算；自偶变压器的容量；电压互感器、电流互感器的作用及其使用注意事项；变压器二次测额定电压定义变比计算变压器绕组折算后一二次侧感应电动势大小关系主磁通漏磁通区别和等效电路空载或短路实验测得损耗对应关系及参数求取并联运行理想条件和实际条件电压互感器电流互感器单项变压器外加电压与励磁电流波形关系连接组别判断3.49电压变化率，最大效率求解3.46并联变压器容量分配，最打输出容量计算3.52第四章：（以填空题、判断题、简答题为主）交流绕组感应电动势与励磁磁动势间时空变化规律；交流绕组槽距角、槽距电角、相带、极距、极相组的概念；单层绕组、双层绕组每相最大并联支路数；导体电动势、匝电动势、线圈电动势、线圈组电动势、相电动势的概念及计算；消弱谐波电动势的方法（短距绕组）；单相绕组磁动势、三相绕组基波合成磁动势性质；谐波磁动势的次数、转速；单相绕组通单相交流电，三相绕组通三相对称交流电产生的磁动势三相绕组基波磁动势转向与电流向序关系对称绕组消除3n次谐波短路绕组消除或削弱谐波时第一节距选择第五章：（以填空题、判断题、简答题、计算大题为主）异步电机的转子结构；同步转速、转差率的计算；异步电机的三种运行状态；异步电机额定值；异步电机工作原理；定子磁场和转子磁场相对静止关系；异步电机的绕组折算；转子绕组中感应电动势及电流的频率计算；异步电机的频率折算及其含义；异步电机的等效电路；异步电机的参数测定（空载实验、短路实现）；异步电机的功率流及相关功率之间的关系；异步电机的电磁功率计算（最大转矩、起动转矩）；异步电机电磁转矩的三种表达式；异步电机特性曲线分析；异步电机的启动特点；异步电机启动方法及相关计算；异步电机的制动及调速；异步电机定子磁场和转子磁场同步，转子和磁场异步异步电机三种运行状态及各种状态下功率流程异步电机铁耗的主要产生原因频率折算和绕组折算共同条件鼠笼型异步电机转子相数降压启动特点变频调速时保证磁通不变的方法异步电机功率流程，转子转速，转差率，转子频率，电磁转矩，效率，定子电流，Y三角形启动转矩或启动电流计算第六章：（以填空题、判断题、简答题、计算大题为主）同步电机的特点；同步转速的计算；同步电机的额定值；同步电机的运行原理；同步电机的电枢反应；隐极机、凸极机在磁路不饱和、饱和状态下的电磁关系（方程式、向量图）及相关计算；同步发电机的运行特性（空载特性、短路特性、零功率因数特性、外特性、调整特性）分析；保梯电抗、短路比的概念及对电机性能的影响；同步发电机的并联运行条件及方法；同步电机功率和转矩平衡方程；同步电机电磁功率的计算及含义；同步电机交轴电枢反应对机电能量转换的意义；同步电机静态稳定的条件；同步电机无功功率的调节和V形曲线分析；同步电动机无功调节及V性曲线；同步电动机的起动和调速；调相机的作用、机理和运行状态；步进电动机工作原理及步距角计算。

电机学电机分类1 磁路1.1 磁路基本定律磁路：磁通所通过的路径。

主磁通：由于铁心的导磁性能比空气要好得多，绝大部分磁通将在铁心内通过，这部分磁通称为主磁通。

漏磁通：围绕载流线圈、部分铁心和铁心周围的空间，还存在少量分散的磁通，这部分磁通称为漏磁通。

➢ 安培环路定律 全电流定律：磁场强度沿任意的闭合回路的线积分等于闭合回路包围的导体电流的代数和。

意义：电流是产生磁场的源。

ll H dl H dl i '⋅=⋅=∑⎰⎰，123lH dl I I I ⋅=+-⎰➢ 磁路的欧姆定律 磁动势：F Ni = 磁阻：m l R Aμ=磁导：1/m m R Λ= 磁通：/m F R φ=➢ 磁路的基尔霍夫第一定律0φ=∑穿出(或进入)任一闭和面的总磁通量恒等于零(或者说进入任一闭合面的磁通量恒等于穿出该闭合面的磁通量)，这就是磁通连续性定律。

➢ 磁路的基尔霍夫第二定律311221k k m m m k Ni H i R R R δδϕϕϕ===++∑定律内容：沿任何闭合磁路的总磁动势恒等于各段磁路磁位降的代数和。

1.2 常用的铁磁材料及其特性铁磁物质的磁化：铁磁材料在外磁场中呈现很强的磁性，此现象称为铁磁物质的磁化。

1.2.1磁化曲线和磁滞回线将一块尚未磁化的铁磁材料进行磁化，当磁场强度H 由零逐渐增大时，磁通密度B 将随之增大，曲线B=f(H)就称为起始磁化曲线。

随着磁场强度H 的增大，饱和程度增加，μFe 减小，R m 增大，导磁性能降低。

设计电机和变压器时，为使主磁路内得到较大的磁通量而又不过分增大励磁磁动势。

通常把铁心内的工作磁通密度选择在膝点（磁化曲线开始拐弯的点）附近。

1）磁滞回线剩磁：去掉外磁场之后，铁磁材料内仍然保留的磁通密度B r 。

矫顽力：要使B 值减小到零，必须加上相应的反向外磁场，此反向磁场强度称为矫顽力。

2）基本磁化曲线对同一铁磁材料，选择不同的磁场强度进行反复磁化，可得一系列大小不同的磁滞回线，再将各磁滞回线的顶点联接起来，所得的曲线。

电机常识知识点总结一、电机的工作原理电机的工作原理是利用电磁感应原理，通过通电的线圈产生磁场，与磁场相互作用的磁体产生力矩，使电机产生机械运动。

通常情况下，电机包括定子和转子两个部分。

定子是通过绕组产生磁场的部分，转子是通过磁场产生力矩的部分。

电机的工作过程中，通过控制电流的大小和方向来控制电机的转动方向和速度。

二、电机的分类根据电机的工作原理和结构特点，电机可分为直流电机和交流电机两大类。

直流电机包括直流电动机、直流电动车电机等，交流电机包括异步电机、同步电机等。

此外，根据电机的工作原理，还可将电机分为感应电机、永磁电机、复合电机等。

三、电机的特点1. 电机具有高效率和良好的动态性能，能够快速响应，并且能承受一定的负载。

2. 电机运行平稳，噪音低，并且维护简单，使用寿命长。

3. 电机的功率范围广泛，从几瓦到上百兆瓦都可以实现。

4. 电机的转速范围广，从几转/分到几万转/分都可以实现。

四、电机的应用领域1. 工业领域：电机广泛应用于工厂的生产设备和机械设备，如风机、泵、压缩机、输送机、机床等。

2. 交通领域：电机广泛应用于汽车、电动车、电梯、地铁、火车等交通工具和设备。

3. 家用电器领域：电机广泛应用于家用电器、如洗衣机、冰箱、空调、吸尘器、电饭煲等。

4. 农业领域：电机也被广泛应用于农业设备，如水泵、播种机、收割机等。

五、电机的维护和故障处理1. 电机的维护包括定期检查电机的绝缘电阻、润滑油、轴承磨损等，及时清洁电机，保持通风良好。

2. 电机的故障处理包括查找电机故障的原因，对电机进行检修和更换损坏部件。

总之，电机是现代工业生产和生活中不可缺少的重要设备，了解和掌握电机的常识知识是非常有必要的。

只有充分了解电机的工作原理、分类、特点和应用领域，才能更好地使用和维护电机，确保其正常运行。

电机的知识点总结电机是一种将电能转换为机械能的装置，是现代工业和生活中不可或缺的重要设备之一。

本文将从电机的基本原理、分类、工作原理、性能参数、应用领域等方面进行知识点总结。

一、电机的基本原理电机的基本原理是利用导体在磁场中受力的作用，将电能转换为机械能。

根据这一原理，电机可以分为直流电机和交流电机两大类。

直流电机的工作原理是利用直流电流在磁场中产生的力矩使电机转动，而交流电机则是利用交变磁场产生的感应电流使电机转动。

二、电机的分类1. 按照电源类型的不同，电机可以分为直流电机和交流电机两大类。

直流电机适用于对转速和转矩要求较高的场合，而交流电机在工业生产中应用更为广泛。

2. 根据电机的结构特点，可以将电机分为异步电机（包括三相异步电机和单相异步电机）、同步电机、步进电机等不同类型。

3. 按照电机的用途和功能特点，还可以将电机分为带有减速器的减速电机、特殊用途电机（如电动机械手、电动汽车驱动电机等）等。

三、电机的工作原理1. 直流电机的工作原理：直流电机的工作原理是利用直流电流通过导体时在磁场中产生的洛伦兹力矩使电机转动。

当电流通过电机的线圈时，会在线圈周围产生一个磁场，而与之相交的磁场会产生洛伦兹力矩，从而使电机产生转动的力矩。

2. 交流电机的工作原理：交流电机的工作原理是利用交变磁场产生的感应电流使电机转动。

当电机的定子线圈中通有交流电流时，定子产生的磁场也会随之变化，从而在转子上感应出感应电流，使得转子产生转动。

四、电机的性能参数1. 额定电压：电机设计时规定的额定工作电压。

2. 额定转速：电机在额定电压下的转速。

3. 额定功率：电机在额定电压和额定转速下的输出功率。

4. 效率：电机输出功率与输入功率的比值，是衡量电机能效的重要指标。

5. 起动力矩：电机在启动时所需的力矩。

6. 最大扭矩：电机在最大负载时所能输出的最大力矩。

7. 负载能力：电机能够承受的最大负载。

五、电机的应用领域1. 工业自动化：电机在生产线上的自动化设备中广泛应用，如机械手、输送带、搬运设备等。

电机学基础必学知识点1. 电磁感应原理：根据法拉第电磁感应定律，导线在磁场中运动时会产生感应电动势。

2. 磁场的产生：磁场可以由磁铁或电流产生。

3. 左手定则：用于确定电流通过导线时的磁场方向。

将拇指指向电流方向，其他手指弯曲的方向即为磁场方向。

4. 电机运动方向的确定：根据洛伦兹力定律，当电流通过导线时，会受到磁场力的作用，方向由右手定则确定。

5. 电动势和电流的关系：根据欧姆定律，电动势等于电流乘以电阻。

6. 磁化曲线和磁滞回线：用于描述磁场强度与磁化力的关系。

7. 磁感应强度和磁场强度：磁感应强度是磁场中的磁感线的密度，而磁场强度表示一个点的磁场强度大小。

8. 电磁铁：由线圈和铁芯构成，通电时能够产生强磁场。

9. 电感和感应电动势：当电流变化时，会产生感应电动势，这种现象称为自感。

10. 洛伦兹力：电流通过导线时，在磁场中会受到力的作用，该力称为洛伦兹力。

11. 感应电动势的大小：根据法拉第电磁感应定律，感应电动势的大小等于磁通量的变化率。

12. 动能定理：将电能转换成机械能的定律，表征电机的工作原理。

13. 电机的功率和效率：电机的功率等于输入功率减去损耗功率，效率等于输出功率除以输入功率。

14. 直流电机：根据电流方向和磁场方向的关系，直流电机分为永磁直流电机和励磁直流电机。

15. 交流电机：根据电流的形式，交流电机分为异步交流电机和同步交流电机。

16. 电机的控制方法：电机的控制方法包括电压控制、电流控制和频率控制等。

17. 电机故障检测和维护：电机故障检测和维护包括温度检测、振动检测、绝缘检测等。

18. 电机的选型和应用：根据具体的应用需求选择合适的电机类型和规格进行设计和应用。

电机学知识点总结电机学是电气工程领域的重要学科，研究电能转换的原理和方法。

在现代社会中，电机广泛应用于各行各业，推动着社会的发展。

本文将对电机学的相关知识点进行总结，包括电机的分类、基本原理及应用等内容。

一、电机的分类电机根据其工作原理和结构特点可以分为直流电机和交流电机两大类。

1. 直流电机直流电机是最早发展的一种电机，其工作原理基于洛伦兹力。

直流电机按照其励磁方式可以分为永磁直流电机和电磁励磁直流电机。

永磁直流电机：其励磁方式采用永磁体产生磁场，具有结构简单、使用方便等优点。

常见的家用电器中常用永磁直流电机。

电磁励磁直流电机：其励磁方式采用外部电源提供磁场，具有磁场可调性的特点。

在工业领域中，电磁励磁直流电机更为常见。

2. 交流电机交流电机是现代工业中最常见的一种电机，根据其转子结构和工作原理可分为异步电机和同步电机。

异步电机：其转子的转速永远低于定子的旋转频率，适用于大多数家用电器和工业设备。

同步电机：其转子的转速与定子的旋转频率同步，精度高。

同步电机在高精度的控制系统中得到广泛应用。

二、电机的基本原理电机的工作原理是基于电磁感应的。

1. 动磁场与定子相互作用电机中，转子通过外部电源的电流产生动磁场，而定子的绕组周围由于交变电流的存在而产生定磁场。

转子的磁场与定子的磁场相互作用，产生转矩使转子运动。

2. 转矩与功率输出电机的转矩与转子的磁场强度以及转子与定子之间的相对位置有关。

转矩越大，功率输出越高。

3. 动转子与同步转子的区别动转子的磁极是通过电流流过线圈产生的，转子的转速取决于电源频率。

而同步转子的磁极是通过外部励磁产生的，转子的转速与电源频率同步。

三、电机的应用电机作为一种能量转换设备，在各个领域都有广泛的应用。

1. 工业应用电机在工业领域中应用广泛，常见于工厂的生产线、机械设备、自动化控制系统等。

不同类型的电机可以满足不同的工艺要求。

2. 家用电器家用电器中也广泛使用电机，如空调、洗衣机、电风扇等。

电机知识点归纳总结一、电机的基本概念1. 电机是将电能转化为机械能的装置，其工作原理是在磁场的作用下，电流导体受力而转动。

2. 根据电机的工作原理和结构，电机可以分为直流电机、交流电机和步进电机等类型。

二、直流电机的工作原理和结构1. 直流电机是利用直流电源供电的电机，其工作原理是利用直流电流通过定子和转子之间的相互作用产生力矩。

2. 直流电机的结构包括定子、转子、换向器、滑环或换向器等组成。

三、交流电机的工作原理和结构1. 交流电机是利用交流电源供电的电机，其工作原理是利用交变磁场与导体中的感应电流相互作用而产生机械能。

2. 交流电机的结构包括定子、转子、励磁线圈、绕组等组成。

四、电机的性能参数1. 最大功率：电机能够提供的最大功率输出。

2. 额定电压：电机能够正常运行的电压。

3. 额定转速：电机在额定负载下的旋转速度。

4. 额定电流：电机在额定电压下的工作电流。

5. 转矩：电机产生的机械力矩。

五、电机的节能技术1. 变频调速技术：通过改变电机的输入电压和频率，实现电机的调速控制，达到节能效果。

2. 高效电机材料：采用高效的电机绝缘材料和导线，提高电机的绝缘性能和传导效率。

3. 高效电机控制系统：采用先进的电机控制系统和软件，实现电机的高效调控和管理。

六、电机的维护与保养1. 清洁：定期清洁电机的外表面和风扇，避免积灰和杂物影响电机的散热和通风。

2. 润滑：定期给电机的轴承和传动部件添加润滑油，确保电机的正常运转。

3. 绝缘检测：定期检测电机的绝缘电阻值，确保电机的绝缘性能良好。

4. 防潮防尘：保持电机运行环境的干燥和清洁，防止电机因潮湿和灰尘而损坏。

七、电机的故障排除1. 电机无法启动：可能是电源故障、电机绕组短路或接触不良等原因。

2. 电机发出异常声音：可能是轴承损坏、转子不平衡或机械部件损坏等原因。

3. 电机发热过高：可能是电流过载、散热不良或绝缘损坏等原因。

4. 电机出现漏电：可能是绝缘破损、线路接地或导线老化等原因。

电机相关知识点总结
1. 电机基础知识：
- 电机的定义和分类：电机是将电能转换为机械能的设备，根据不同的工作原理和结构可以分为直流电机、交流电机、步进电机等。

- 电机的工作原理：电机的工作原理主要包括电磁感应原理、电磁力原理和霍尔效应等。

- 电机的结构：电机通常包括定子、转子、绕组等组成部分，不同类型的电机结构略有差异。

2. 直流电机：
- 直流电机的结构和工作原理：直流电机通过电流流经不同的线圈产生磁场，进而实现转子旋转的原理。

- 直流电机的特点和应用：直流电机具有转速可调性、起动扭矩大等特点，广泛应用于各种机械设备中。

3. 交流电机：
- 三相异步电机：三相异步电机是最常见的交流电机类型，其工作原理是通过三相交流电产生旋转磁场，推动转子转动。

- 交流电机的控制：交流电机的控制主要包括变频控制、调速器控制等方式，实现对电机速度和转矩的精确控制。

4. 步进电机：
- 步进电机的工作原理：步进电机通过电脉冲驱动实现固定角度的转动，不需要传统的闭环控制系统。

- 步进电机的特点和应用：步进电机适用于需要定位精度高、转速稳定的场合，如印刷设备、数控机床等。

5. 电机的保护与维护：
- 电机的热保护：电机在长时间工作时会受到发热影响，需要设计合理的散热系统和温度保护措施。

- 电机的维护：定期清洁电机表面、检查绝缘状态、润滑轴承等都是电机维护的重要内容。

以上只是电机相关知识点的简要概括，如果需要了解更多详细内容，可以进一步深入学习
各种类型电机的工作原理、控制技术、智能化应用等方面的知识。

物理初中电机知识点总结一、电机的工作原理电机的工作原理是利用电磁感应原理进行能量转化的过程。

电机的核心部分是电磁铁，其作用是产生磁场。

当通过电磁铁的线圈内通电时，会产生一个磁场，这个磁场会与电机中的磁场相互作用，从而产生一个力。

这个力会让电机的转子产生旋转，最终实现电能转换成机械能的过程。

二、电机的种类1. 直流电机：直流电机是利用直流电源产生电磁场，通过电刷和换向器对转子进行通电的一种电机。

其优点是结构简单、传动性能稳定，缺点是容易受到电刷的磨损。

2. 交流电机：交流电机是利用交流电源产生电磁场，通过变频器来控制规则变频的一种电机。

其优点是无需换向器，可以实现改变转速和转矩的控制。

3. 三相异步电机：三相异步电机是利用三相交流电源产生旋转磁场，通过感应产生转子的一种电机。

其优点是运行效率高、噪音低、使用寿命长。

4. 单相异步电机：单相异步电机是利用单相交流电源和启动电容器产生偏置电磁场，通过感应产生转子的一种电机。

其优点是结构简单、价格低廉，适用于家用电器和小型机械设备中。

三、电机的应用1. 工业生产：电机广泛应用于各种工业生产中，如机械加工、输送设备、冶金设备等。

2. 家用电器：电机也广泛用于家用电器中，如洗衣机、空调、风扇等。

3. 交通运输：电机也用于各种交通工具中，如电动汽车、电梯、电梯等。

4. 农业生产：电机还广泛用于农业生产中，例如农用机械和排灌设备上。

四、电机注意事项1. 电机运行稳定：电机在运行过程中应保持稳定的电源和有效的散热方式，以免因过热而损坏电机。

2. 电机维护保养：定期对电机进行维护保养，包括清洁电机表面、检测电机的绝缘性能、及时更换电机的易损件等。

3. 电机安全使用：在使用电机时要做好安全防护措施，如戴好手套，避免电机旋转部件伤人等。

总之，电机作为一种常见的电气设备，其工作原理和分类应用十分广泛，在初中物理学习中了解基本的电机知识是非常重要的，希望以上对电机的知识总结能够帮助初中物理学习者更好地了解电机的基本原理和应用。
