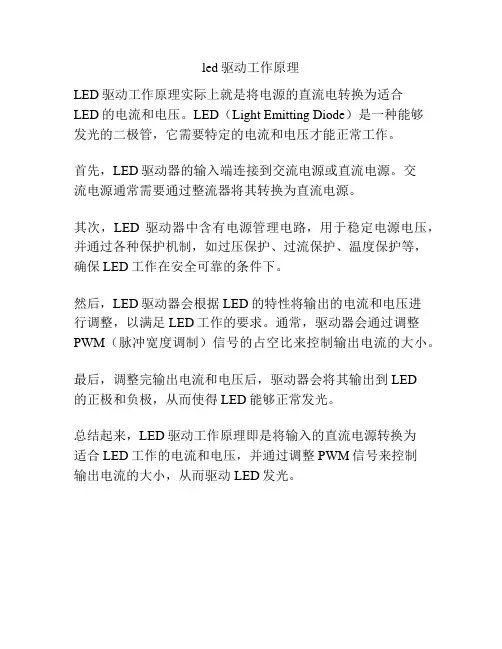

led驱动工作原理
LED驱动工作原理实际上就是将电源的直流电转换为适合
LED的电流和电压。
LED(Light Emitting Diode)是一种能够
发光的二极管,它需要特定的电流和电压才能正常工作。
首先,LED驱动器的输入端连接到交流电源或直流电源。
交
流电源通常需要通过整流器将其转换为直流电源。
其次,LED驱动器中含有电源管理电路,用于稳定电源电压,并通过各种保护机制,如过压保护、过流保护、温度保护等,确保LED工作在安全可靠的条件下。
然后,LED驱动器会根据LED的特性将输出的电流和电压进
行调整,以满足LED工作的要求。
通常,驱动器会通过调整PWM(脉冲宽度调制)信号的占空比来控制输出电流的大小。
最后,调整完输出电流和电压后,驱动器会将其输出到LED
的正极和负极,从而使得LED能够正常发光。
总结起来,LED驱动工作原理即是将输入的直流电源转换为
适合LED工作的电流和电压,并通过调整PWM信号来控制
输出电流的大小,从而驱动LED发光。
TFT_LCD液晶显示器的驱动原理详解TFT液晶显示器是一种广泛应用于电子产品中的显示技术,它具有亮度高、色彩鲜艳、对比度高等特点。
其驱动原理涉及到液晶分子的操控和信号的产生,下面将详细介绍TFT_LCD液晶显示器的驱动原理。
TFT液晶显示器的基本构造是将两块玻璃基板之间夹上一层液晶材料并加上一层透明导电材料形成液晶屏幕。
液晶是一种具有各向异性的有机材料,其分子有两种排列方式:平行排列和垂直排列。
平行排列时液晶分子可以使光线通过,垂直排列时则阻止光线通过。
这种液晶分子的特性决定了TFT液晶显示器的驱动原理。
TFT液晶显示器的显示过程是通过将电信号施加到液晶分子上来实现的。
在TFT液晶显示器中,每个像素都有一个薄膜晶体管(TFT)作为驱动器,这个晶体管可以控制液晶分子的排列方式。
当电压施加到晶体管上时,晶体管会打开,液晶分子垂直排列,使得背光通过液晶层后被过滤器颜色选择,从而显示对应的颜色。
当电压不再施加到晶体管上时,晶体管关闭,液晶分子平行排列,背光被完全阻挡,形成黑色。
为了产生详细的图像,TFT液晶显示器采用了阵列式的组织结构。
在每个像素之间有三个基色滤光片,分别为红色、绿色和蓝色。
液晶层上的每个像素都与一个TFT晶体管和一个电容器相连。
当电压施加到TFT晶体管上时,电容器会积蓄电荷,触发液晶分子的排列,从而控制对应像素的颜色。
在驱动原理的实现过程中,TFT液晶显示器需要一个控制器来产生电信号。
控制器通过一个复杂的算法,将输入的图像数据转化为适合TFT液晶显示器的电信号,以实现图像的显示。
控制器还负责对TFT晶体管进行驱动,为每个像素提供适当的电压。
另外,TFT液晶显示器还需要背光模块来提供光源。
背光模块通常使用冷阴极荧光灯(CCFL)或者白色LED来产生光线。
背光通过液晶分子的排列方式来调节光的透过程度,从而形成不同的颜色。
为了提供更好的显示效果,在TFT液晶显示器中还需要增加背光的亮度和对比度的调节功能。
LED液晶显示器的驱动原理简介LED液晶显示器是一种基于液晶技术和LED背光技术的显示设备。
它具有低功耗、高亮度、高对比度、快速响应和宽视角等优点,被广泛应用于电子产品中,如电视、电脑显示器、手机和平板电脑等。
本文将介绍LED液晶显示器的驱动原理,包括液晶分子的排列、驱动电路和背光灯的控制。
液晶分子的排列LED液晶显示器的核心是液晶分子的排列,通过控制液晶分子的排列来实现像素的开关。
液晶分子可分为向列型和向行型两种,它们的排列方式决定了液晶分子的光学性质。
当液晶分子垂直排列时,称为向列型液晶(TN液晶)。
当向列型液晶不受电场作用时,光无法通过,显示为黑色。
当液晶分子受到电场作用时,排列会发生改变,光可以通过,显示为亮色。
通过控制电场的强弱可以实现液晶分子的开关,从而显示出不同颜色的像素。
当液晶分子平行排列时,称为向行型液晶(IPS液晶)。
向行型液晶的工作原理与向列型液晶类似,通过控制电场的强弱来实现液晶像素的开关。
驱动电路LED液晶显示器的驱动电路主要由驱动芯片和控制电路组成。
驱动芯片驱动芯片是控制液晶分子排列的关键部件。
它通常由多个行驱动器和列驱动器组成。
行驱动器负责控制向行型液晶的排列,列驱动器负责控制向列型液晶的排列。
驱动芯片通过接收来自控制电路的指令和数据,并将其转换成驱动信号,输出到液晶屏的行和列上。
通过逐行逐列的扫描方式,将驱动信号传输到每个像素上,从而实现对像素的控制。
控制电路控制电路负责与操作系统或外部设备进行通信,接收图像和视频数据,并将其转换成驱动芯片所需的指令和数据。
控制电路还负责控制LED背光灯的亮度和背光区域的划分。
通过调节LED背光灯的亮度,可以实现屏幕的亮度调节。
通过划分背光区域,可以实现局部背光调节,提高画面的对比度。
背光灯的控制LED液晶显示器的背光灯通常采用LED作为光源,具有高亮度和高能效的特点。
背光灯的控制对于显示器的亮度、对比度和颜色的表现至关重要。
背光灯的控制通常通过PWM(脉宽调制)技术实现。
led显示屏工作原理
LED显示屏工作原理:
LED显示屏是一种使用发光二极管(LED)作为显示元素的显示设备。
LED是一种半导体器件,具有正向电压时放出光线的特性。
LED显示屏由很多个LED组成的一个矩阵,每个LED 称为像素。
LED显示屏的工作原理是通过在LED之间施加不同的电压,控制LED的亮灭状态从而显示出不同的图像或文字。
LED显示屏通常由以下几个核心组件组成:
1. LED模组:包含多个LED组成的一个模块,每个LED模组通常由一个红、绿、蓝三个LED组成,称为RGB颜色值。
2. 驱动电路:负责产生不同的电压以控制LED的亮灭状态。
通常使用行列扫描的方式分别控制每个LED点的亮度。
3. 控制系统:通过控制电脑或其他设备发送信号给驱动电路,以实现显示不同的内容。
LED显示屏的显示原理是利用人眼对光的视觉暂留效应。
通过不同LED的亮灭组合,形成图像或文字,因为人眼在短时间内无法感知到LED点的亮灭变化,从而形成连续的图像或文字显示效果。
LED显示屏的颜色显示是通过RGB三原色的不同亮度来混合显示的。
通过控制红、绿、蓝三个LED的亮灭程度,可以产生不同的颜色。
LED显示屏具有亮度高、色彩丰富、能耗低等优点,广泛应用于室内外广告、舞台演出、体育场馆、交通信号等领域。
它成为多种场景下的主要显示设备,满足人们对高质量、高清晰度的显示需求。

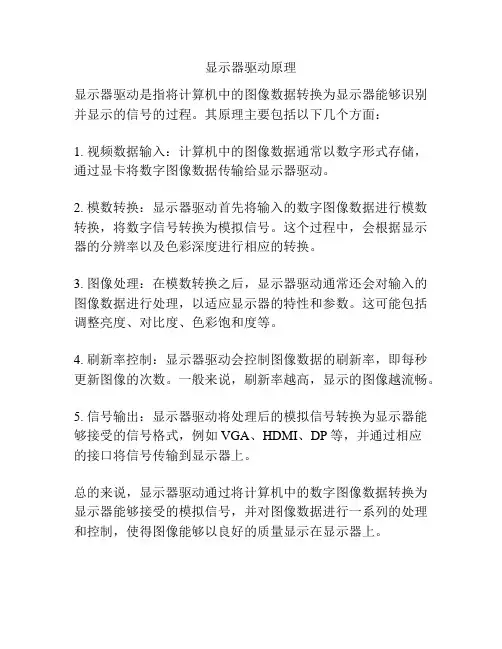

显示器驱动原理
显示器驱动是指将计算机中的图像数据转换为显示器能够识别并显示的信号的过程。
其原理主要包括以下几个方面:
1. 视频数据输入:计算机中的图像数据通常以数字形式存储,通过显卡将数字图像数据传输给显示器驱动。
2. 模数转换:显示器驱动首先将输入的数字图像数据进行模数转换,将数字信号转换为模拟信号。
这个过程中,会根据显示器的分辨率以及色彩深度进行相应的转换。
3. 图像处理:在模数转换之后,显示器驱动通常还会对输入的图像数据进行处理,以适应显示器的特性和参数。
这可能包括调整亮度、对比度、色彩饱和度等。
4. 刷新率控制:显示器驱动会控制图像数据的刷新率,即每秒更新图像的次数。
一般来说,刷新率越高,显示的图像越流畅。
5. 信号输出:显示器驱动将处理后的模拟信号转换为显示器能够接受的信号格式,例如VGA、HDMI、DP等,并通过相应
的接口将信号传输到显示器上。
总的来说,显示器驱动通过将计算机中的数字图像数据转换为显示器能够接受的模拟信号,并对图像数据进行一系列的处理和控制,使得图像能够以良好的质量显示在显示器上。

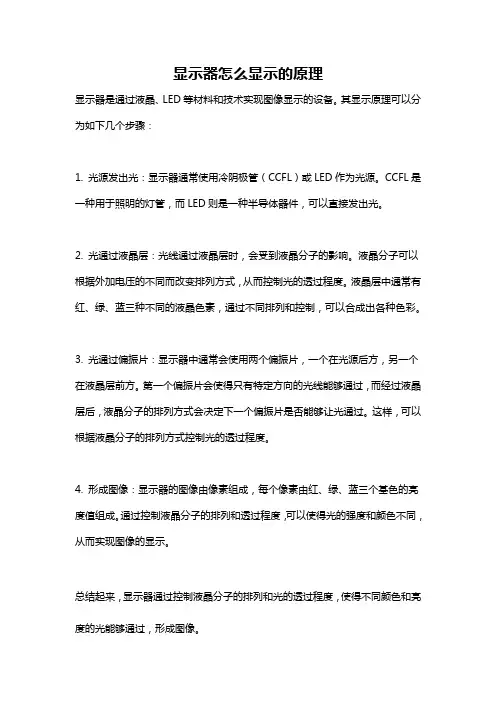

显示器怎么显示的原理
显示器是通过液晶、LED等材料和技术实现图像显示的设备。
其显示原理可以分为如下几个步骤:
1. 光源发出光:显示器通常使用冷阴极管(CCFL)或LED作为光源。
CCFL是一种用于照明的灯管,而LED则是一种半导体器件,可以直接发出光。
2. 光通过液晶层:光线通过液晶层时,会受到液晶分子的影响。
液晶分子可以根据外加电压的不同而改变排列方式,从而控制光的透过程度。
液晶层中通常有红、绿、蓝三种不同的液晶色素,通过不同排列和控制,可以合成出各种色彩。
3. 光通过偏振片:显示器中通常会使用两个偏振片,一个在光源后方,另一个在液晶层前方。
第一个偏振片会使得只有特定方向的光线能够通过,而经过液晶层后,液晶分子的排列方式会决定下一个偏振片是否能够让光通过。
这样,可以根据液晶分子的排列方式控制光的透过程度。
4. 形成图像:显示器的图像由像素组成,每个像素由红、绿、蓝三个基色的亮度值组成。
通过控制液晶分子的排列和透过程度,可以使得光的强度和颜色不同,从而实现图像的显示。
总结起来,显示器通过控制液晶分子的排列和光的透过程度,使得不同颜色和亮度的光能够通过,形成图像。
lcd显示驱动原理液晶显示器(Liquid Crystal Display, LCD)是一种利用液晶体的光学特性来输出图像的设备。
它由液晶层、驱动电路、背光源和控制电路组成。
LCD显示驱动的原理可以分为以下几个步骤:1.电压施加:通过驱动电路向液晶层施加电压,使得液晶分子朝向不同的方向排列,从而改变光的传播方式。
2.光的传播:当液晶分子排列有序时,光的传播路径会改变。
通过调整电压的变化,可以控制液晶分子的排列,从而改变光的传播路径。
3.亮度调节:通过控制电压的大小和频率,可以调节背光源的亮度,从而实现LCD显示的亮度调节。
4.像素控制:LCD面板由一个个像素组成,每个像素都有液晶分子和彩色滤光片。
通过调整液晶分子的排列和滤光片的透光性,可以控制每个像素的颜色和亮度,从而显示出图像。
总的来说,LCD显示驱动是通过驱动电路控制液晶分子的排列和背光源的亮度,从而实现像素的控制和图像显示。
控制电路会接收输入信号,并将其转化为相应的驱动信号,通过驱动电路控制液晶的排列方式和背光的亮度,最终将图像显示在LCD屏幕上。
LCD显示驱动的原理进一步细化如下:1. LCD结构:液晶显示器由液晶分子和彩色滤光片组成。
彩色滤光片负责调整光的颜色,液晶分子则负责控制光的透过与阻挡。
2. 电压控制液晶分子:液晶分子在不同的电场作用下,具有不同的排列方式。
液晶分子的排列方式会影响光的传播路径,从而实现光的显示。
通过驱动电路施加不同的电压,可以改变液晶分子的排列方式。
3. 二极管结构驱动:常见的液晶显示器驱动方式是使用二极管结构。
每个像素有一个单独的液晶分子和驱动电路,通过对每个像素的电压进行控制,可以通过改变液晶分子的排列方式来实现图像的显示。
4. 行列扫描:驱动电路会按照一定的顺序对每一行的像素进行扫描,控制电压的变化使得液晶分子的排列发生变化。
这样可以通过逐行扫描的方式将整个图像显示出来。
5. 背光控制:液晶显示器通常需要背光才能正常显示。

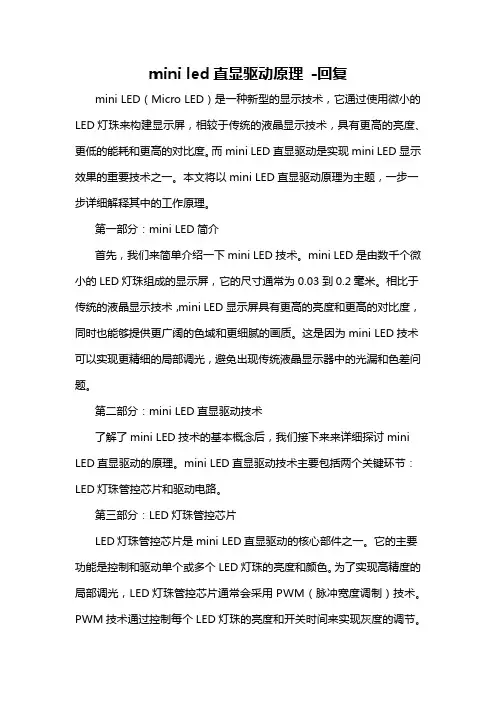

mini led直显驱动原理-回复mini LED(Micro LED)是一种新型的显示技术,它通过使用微小的LED灯珠来构建显示屏,相较于传统的液晶显示技术,具有更高的亮度、更低的能耗和更高的对比度。
而mini LED直显驱动是实现mini LED显示效果的重要技术之一。
本文将以mini LED直显驱动原理为主题,一步一步详细解释其中的工作原理。
第一部分:mini LED简介首先,我们来简单介绍一下mini LED技术。
mini LED是由数千个微小的LED灯珠组成的显示屏,它的尺寸通常为0.03到0.2毫米。
相比于传统的液晶显示技术,mini LED显示屏具有更高的亮度和更高的对比度,同时也能够提供更广阔的色域和更细腻的画质。
这是因为mini LED技术可以实现更精细的局部调光,避免出现传统液晶显示器中的光漏和色差问题。
第二部分:mini LED直显驱动技术了解了mini LED技术的基本概念后,我们接下来来详细探讨mini LED直显驱动的原理。
mini LED直显驱动技术主要包括两个关键环节:LED灯珠管控芯片和驱动电路。
第三部分:LED灯珠管控芯片LED灯珠管控芯片是mini LED直显驱动的核心部件之一。
它的主要功能是控制和驱动单个或多个LED灯珠的亮度和颜色。
为了实现高精度的局部调光,LED灯珠管控芯片通常会采用PWM(脉冲宽度调制)技术。
PWM技术通过控制每个LED灯珠的亮度和开关时间来实现灰度的调节。
当需要更高亮度的显示时,LED灯珠管控芯片会增加LED的亮度,并且通过高频率的快速开关来避免出现明显的闪烁。
第四部分:驱动电路驱动电路是mini LED直显驱动的另一个重要组成部分。
驱动电路的主要功能是为LED灯珠提供所需的电源和信号,确保它们能够正常工作。
在mini LED显示屏中,通常会采用多行多列的驱动方式,每个LED灯珠都与驱动电路相连。
驱动电路会根据输入信号和控制命令,将相应的电流和电压传输到LED灯珠上,从而让LED灯珠工作并发光。
液晶屏电路工作原理
液晶屏电路是指用于驱动液晶显示器的电路,其工作原理主要分为两部分:显示驱动电路和背光驱动电路。
1. 显示驱动电路:液晶屏显示驱动电路主要负责控制液晶显示器中液晶分子的定向,从而实现图像的显示。
其工作原理如下: a. 对于每个像素点,显示驱动电路会给出相应的控制信号,
这些像素控制信号被送入液晶屏,引起液晶中对应的液晶分子定向。
b. 通过改变这些分子的定向,液晶可以通过光的偏振来调节
光的透过度,进而实现对图像的显示。
通过控制不同的像素点的液晶分子定向,可以显示出完整的图像。
2. 背光驱动电路:背光驱动电路用于提供足够的亮度和均匀的背光光源。
其工作原理如下:
a. 背光驱动电路通过直流电源提供给液晶显示器的背光光源,通常是利用冷阴极荧光灯(CCFL)或发光二极管(LED)来
提供背光。
b. 背光驱动电路中的逆变器部分将直流电源转换成所需的交
流高电压,用于激活冷阴极荧光灯。
对于LED背光,背光驱
动电路则根据LED的特性提供适当的直流电压和电流。
c. 通过调整背光驱动电路的输出电压和电流,可以控制背光
亮度的大小。
综上所述,液晶屏电路通过显示驱动电路控制液晶分子的定向,从而实现图像的显示,同时通过背光驱动电路提供合适的背光亮度,使图像在液晶屏上清晰可见。

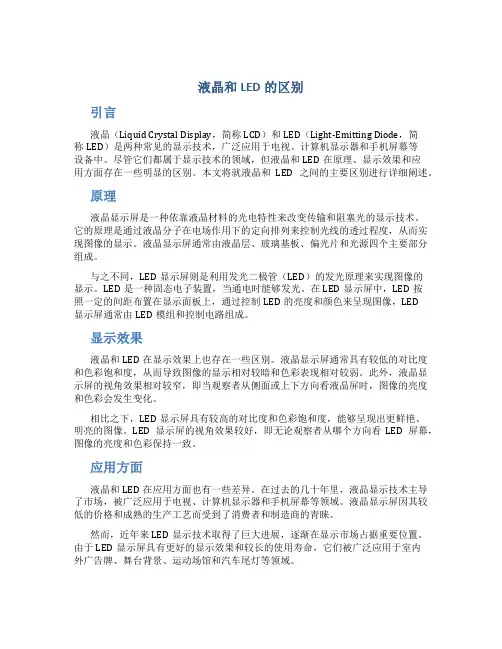

液晶和LED的区别引言液晶(Liquid Crystal Display,简称LCD)和LED(Light-Emitting Diode,简称LED)是两种常见的显示技术,广泛应用于电视、计算机显示器和手机屏幕等设备中。
尽管它们都属于显示技术的领域,但液晶和LED在原理、显示效果和应用方面存在一些明显的区别。
本文将就液晶和LED之间的主要区别进行详细阐述。
原理液晶显示屏是一种依靠液晶材料的光电特性来改变传输和阻塞光的显示技术。
它的原理是通过液晶分子在电场作用下的定向排列来控制光线的透过程度,从而实现图像的显示。
液晶显示屏通常由液晶层、玻璃基板、偏光片和光源四个主要部分组成。
与之不同,LED显示屏则是利用发光二极管(LED)的发光原理来实现图像的显示。
LED是一种固态电子装置,当通电时能够发光。
在LED显示屏中,LED按照一定的间距布置在显示面板上,通过控制LED的亮度和颜色来呈现图像,LED显示屏通常由LED模组和控制电路组成。
显示效果液晶和LED在显示效果上也存在一些区别。
液晶显示屏通常具有较低的对比度和色彩饱和度,从而导致图像的显示相对较暗和色彩表现相对较弱。
此外,液晶显示屏的视角效果相对较窄,即当观察者从侧面或上下方向看液晶屏时,图像的亮度和色彩会发生变化。
相比之下,LED显示屏具有较高的对比度和色彩饱和度,能够呈现出更鲜艳、明亮的图像。
LED显示屏的视角效果较好,即无论观察者从哪个方向看LED屏幕,图像的亮度和色彩保持一致。
应用方面液晶和LED在应用方面也有一些差异。
在过去的几十年里,液晶显示技术主导了市场,被广泛应用于电视、计算机显示器和手机屏幕等领域。
液晶显示屏因其较低的价格和成熟的生产工艺而受到了消费者和制造商的青睐。
然而,近年来LED显示技术取得了巨大进展,逐渐在显示市场占据重要位置。
由于LED显示屏具有更好的显示效果和较长的使用寿命,它们被广泛应用于室内外广告牌、舞台背景、运动场馆和汽车尾灯等领域。

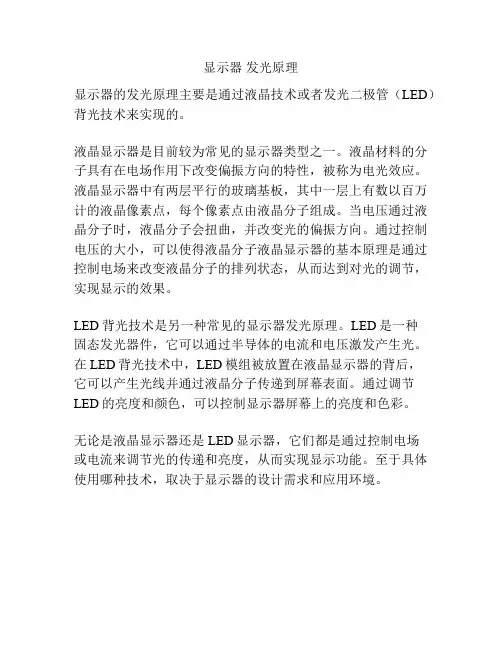

显示器发光原理
显示器的发光原理主要是通过液晶技术或者发光二极管(LED)背光技术来实现的。
液晶显示器是目前较为常见的显示器类型之一。
液晶材料的分子具有在电场作用下改变偏振方向的特性,被称为电光效应。
液晶显示器中有两层平行的玻璃基板,其中一层上有数以百万计的液晶像素点,每个像素点由液晶分子组成。
当电压通过液晶分子时,液晶分子会扭曲,并改变光的偏振方向。
通过控制电压的大小,可以使得液晶分子液晶显示器的基本原理是通过控制电场来改变液晶分子的排列状态,从而达到对光的调节,实现显示的效果。
LED背光技术是另一种常见的显示器发光原理。
LED是一种
固态发光器件,它可以通过半导体的电流和电压激发产生光。
在LED背光技术中,LED模组被放置在液晶显示器的背后,
它可以产生光线并通过液晶分子传递到屏幕表面。
通过调节LED的亮度和颜色,可以控制显示器屏幕上的亮度和色彩。
无论是液晶显示器还是LED显示器,它们都是通过控制电场
或电流来调节光的传递和亮度,从而实现显示功能。
至于具体使用哪种技术,取决于显示器的设计需求和应用环境。
液晶显示器驱动板原理液晶显示器驱动板是一种电子设备,用于控制液晶显示器的工作和显示内容。
下面将介绍液晶显示器驱动板的原理及其工作过程。
液晶显示器驱动板主要由以下几个部分组成:输入接口、信号处理电路、驱动电路和背光控制电路。
输入接口是液晶显示器驱动板与外部设备连接的接口,它可以接收来自电脑、摄像头、机顶盒等设备的视频信号。
一般情况下,液晶显示器驱动板的输入接口包括VGA接口、DVI接口、HDMI接口等。
信号处理电路是液晶显示器驱动板的核心部分,它主要负责接收和处理输入的视频信号。
首先,信号处理电路会将输入的视频信号进行解码和转换,得到可用于显示的数据。
然后,它会根据显示需求对数据进行处理,如进行图像增强、色彩管理等。
最后,信号处理电路将处理后的数据发送给驱动电路,以控制液晶显示器的每个像素点的亮度和颜色。
驱动电路是液晶显示器驱动板的重要组成部分,它负责控制液晶显示器上的每个像素点的工作状态。
驱动电路通过对每个像素点的电压进行调节,控制其透光或不透光,从而实现显示效果。
驱动电路通常采用TFT(薄膜晶体管)技术,每个像素点都会配备一个薄膜晶体管,用于调节像素点的电压。
背光控制电路是液晶显示器驱动板的另一个重要组成部分,它主要负责控制液晶显示器的背光亮度。
背光控制电路通过对背光模组中的灯管或LED进行电压调节,来控制液晶显示器的亮度。
一般情况下,背光控制电路可以根据环境光强度的变化,自动调节背光的亮度,以提供更好的显示效果。
综上所述,液晶显示器驱动板通过输入接口接收外部设备的视频信号,信号处理电路对信号进行解码、转换和处理,驱动电路控制液晶显示器的每个像素点的工作状态,背光控制电路控制液晶显示器的背光亮度。
通过这些部分的协同工作,液晶显示器驱动板实现了液晶显示器的正常工作和内容显示。
显示器原理是什么
显示器原理是利用光学电子技术将电信号转换为图像的设备。
显示器由一个玻璃面板构成,表面覆盖了一层透明导体。
面板背面有数百万个小的发光二极管(LED)或液晶单元组成的像素,每个像素可以独立地显示各种颜色。
液晶显示器(LCD)是最常见的显示器类型之一。
它由液晶和透明导体层组成。
当电压通过透明导体时,液晶会改变光的传播方式。
根据所使用的电压,液晶分子可以旋转或扭曲,改变光通过的方式,从而控制像素的亮度和颜色。
另一种常见的显示器类型是发光二极管显示器(LED)。
LED 显示器使用发光二极管作为光源,每个像素都由一个或多个LED组成。
当电流通过LED时,它们发出红、绿、蓝等颜色
的光。
通过控制LED的亮度和颜色,可以创建可见的图像。
显示器的电路板将输入的电信号转换为适合驱动液晶或LED
的电流或电压。
根据输入信号的变化,电路板调整液晶或
LED的状态,从而显示出对应的图像。
总之,显示器原理是利用电子技术将电信号转换为可见的图像,液晶和LED是常见的显示器技术。
led显示扫描原理一、LED显示器的基本原理LED显示器是一种用来显示数字和字符的设备,它采用了发光二极管(LED)作为显示元件。
LED是一种半导体器件,当电流通过时,会发出可见光。
因此,通过控制电流大小和方向,可以实现不同颜色和亮度的显示效果。
二、LED显示器的工作原理1. LED的基本结构LED由两个半导体材料构成:P型半导体和N型半导体。
两者之间形成PN结,在正向偏置时,电子从N型半导体向P型半导体移动,在PN结处与空穴复合时会释放出能量,产生光子。
这些光子会在晶格中反复反射,并最终以可见光的形式逸出。
2. LED的控制方式LED可以通过改变电流大小和方向来控制亮度和颜色。
通常使用PWM(脉冲宽度调制)技术来控制电流大小。
PWM技术是将一个周期性信号分为若干个等宽的时间段,在每个时间段内改变信号的幅值或频率。
在LED驱动中,PWM信号控制了每个时间段内LED所接收到的电流大小。
3. LED显示器的组成LED显示器由若干个LED灯组成,这些LED灯按照一定的排列方式连接在一起,形成一个显示屏。
每个LED灯都需要一个控制电路来控制其亮度和颜色。
这些控制电路通常由驱动芯片和电容器组成。
三、LED显示器的扫描原理1. 静态扫描静态扫描是最简单的LED显示器扫描方式。
在静态扫描中,每个LED 灯都有一个独立的控制信号,所有的控制信号同时工作。
例如,在一个4位数码管中,每个数字都由7个LED灯组成,因此需要28个控制信号。
2. 动态扫描动态扫描是一种更为高效的扫描方式。
在动态扫描中,所有的LED灯共享一个控制信号线。
例如,在一个4位数码管中,只需要7根控制信号线即可。
动态扫描通常采用时间分配技术来实现。
具体来说,在一个4位数码管中,每次只有一位数字被显示出来。
为了使人眼感觉到所有数字都同时显示出来了,需要以很高的速度不断地切换数字。
四、LED显示器的优点1. 低功耗LED显示器的功耗非常低,通常只有液晶显示器的1/10左右。
液晶显示屏的基本结构和原理液晶显示屏是一种新型的电子显示装置,具有轻薄、省电、高清晰度等优点,已广泛应用于电子产品中。
本文将介绍液晶显示屏的基本结构和原理,帮助大家更好地了解和使用液晶显示屏。
一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、驱动电路和背光源三部分。
1. 液晶层液晶层是液晶显示屏最核心的部分,由液晶分子组成。
液晶分子是一种长而细的有机分子,具有自组装、有序排列等特性。
液晶分子可以通过电场、光场等外界因素来改变它们的排列状态,从而实现液晶显示屏的显示效果。
液晶层一般由两片平行的玻璃基板组成,中间夹层一层液晶,形成液晶单元。
液晶单元的厚度一般在几微米到几十微米之间,液晶分子的排列状态和电场的强度、方向有关。
2. 驱动电路液晶显示屏的驱动电路是控制液晶分子排列状态的关键部分。
驱动电路由控制器、扫描电路、数据电路等组成。
控制器负责接收来自计算机或其他设备的信号,将信号转化为液晶显示所需的电信号。
扫描电路负责按照一定的规律扫描液晶单元,使液晶分子排列状态发生变化。
数据电路负责将控制器输出的数据信号传输到液晶单元中。
3. 背光源液晶显示屏的背光源是提供光源的部分,用于照亮液晶单元。
背光源一般由白色LED灯组成,可以通过调节亮度和色彩来控制显示效果。
二、液晶显示屏的工作原理液晶显示屏的工作原理是利用液晶分子的排列状态来实现显示效果。
液晶分子有两种排列状态:平行排列和垂直排列。
当液晶分子平行排列时,光线无法通过,显示为黑色;当液晶分子垂直排列时,光线可以通过,显示为白色。
通过控制液晶分子排列状态,可以实现不同颜色和亮度的显示效果。
液晶分子的排列状态可以通过电场来控制。
当电场强度为0时,液晶分子呈现平行排列状态;当电场强度增加时,液晶分子会逐渐转向垂直排列状态。
液晶显示屏的驱动电路就是利用这种原理来控制液晶分子排列状态的。
液晶显示屏的显示效果是通过背光源和液晶层共同实现的。
背光源发出的光线经过液晶层后,会被液晶分子的排列状态所影响。
LED(Light Emitting Diode,发光二极管)屏幕是一种使用LED发光原理来显示图像和视频的显示设备。
它由许多微小的LED组成,每个LED都是一个微小的半导体器件。
LED屏幕的工作原理如下:
1. 发光原理:LED是一种具有半导体特性的电子器件。
当电流通过LED时,正负极之间的电压使得半导体材料中的电子和空穴结合,产生能量释放,即发光现象。
不同的材料和掺杂元素决定了LED发出的光的颜色。
2. 点阵排列:LED屏幕由许多LED点阵组成,每个点阵包含若干个LED。
这些LED按照一定的规则排列在屏幕上,形成像素点的阵列。
3. 控制电路:LED屏幕需要一个控制电路来控制每个LED的亮灭状态。
控制电路接收到输入的图像或视频信号后,根据信号的内容和显示要求,控制相应LED的亮度和颜色。
4. 显示内容:LED屏幕可以显示静态图像、动态视频以及其他特效。
通过改变各个LED的亮度和颜色,LED屏幕可以呈现出丰富多彩的图像和视频内容。
总结起来,LED屏幕的工作原理就是通过控制每个LED点阵的亮灭状态和颜色来显示图像和视频。
这种显示方式具有高亮度、高对比度、高刷新率等优点,因此被广泛应用于室内外广告牌、电视墙、舞台背景等场合。
led显示控制原理
LED显示控制原理是指通过控制电流和电压来控制LED显示
屏的亮度和颜色。
LED显示屏由大量的LED组成,每个LED
代表一个像素点,通过调节不同的LED的亮度和颜色,可以
显示出各种图像和文字。
LED显示控制原理的核心是对LED的电流和电压进行控制。
LED是一种半导体电子器件,其亮度和颜色的变化与通过
LED的电流和电压的变化密切相关。
当给LED施加正向电压时,电流会通过LED,使得LED发光。
通过改变正向电压的
大小,可以调节LED的亮度;通过改变电流的大小,可以控
制LED的颜色。
LED显示屏通常由多个LED组成,每个LED代表一个像素点。
在显示控制原理中,需要通过控制每一个像素点的LED的电
流和电压,来使整个屏幕显示出所需的图像和文字。
LED显示控制原理主要通过以下几个步骤实现:
1. 数据传输:将需要显示的图像和文字转化为数字信号,并将信号传输到控制器。
2. 控制器处理:控制器接收到数据信号后,对信号进行处理和解码,将每个像素点的亮度和颜色信息提取出来。
3. 电流和电压控制:根据每个像素点的亮度和颜色信息,控制器发送相应的电流和电压信号给LED,通过改变电流和电压
的大小来控制LED的亮度和颜色。
4. 显示效果:LED根据控制器发送的电流和电压信号,显示出对应的亮度和颜色,从而显示出所需的图像和文字。
通过以上步骤,LED显示控制原理实现了对LED显示屏的控制,可以显示出各种图像和文字。
背光驱动原理
背光驱动原理是指控制液晶显示器的背光模块亮度和色彩的技术。
液晶显示器的背光模块通常由冷阴极灯(CCFL)或LED 组成。
背光驱动原理主要有两种:直接驱动和间接驱动。
直接驱动是指将背光与液晶显示器的像素点一一对应,每个像素点都有背光模块提供背光。
这种驱动方式在较小尺寸的液晶显示器上应用较多,它需要大量电源和控制电路,成本较高。
间接驱动则是将整个背光区域分为若干个区块,每个区块由多个像素点共享一个背光模块。
这种方式能够提高背光的亮度和均匀性,并降低成本。
其中最常用的背光模块是LED,它具有低功耗、亮度高、寿命长等优点。
在液晶显示器中,背光驱动电路会根据输入信号的强弱控制电流大小,从而调整背光的亮度。
这一过程通过PWM(脉冲宽度调制)技术实现,即在一个固定的周期内,通过改变脉冲的宽度来控制电流的大小。
背光的色彩也可以通过背光驱动电路进行控制。
一般来说,使用RGB LED组成的背光模块可以通过PWM调整每个颜色通道的亮度,从而实现不同的颜色显示。
总的来说,背光驱动原理是通过电源和控制电路控制背光模块
的亮度和色彩,使液晶显示器能够正常显示图像。
不同的驱动方式和技术可以根据不同应用需求选择。
led显示屏模块工作原理LED(Light Emitting Diode,发光二极管)显示屏模块是一种通过电子元器件发光实现显示功能的设备。
它由许多LED小灯泡组成,这些小灯泡可以通过控制电流的方式实现亮灭的切换,从而显示出不同的图形和文字。
LED显示屏模块一般由以下几个主要部分组成:1.LED芯片:LED芯片是整个显示屏的核心部件,其通过半导体材料的P-N结发出不同频谱的光。
目前常用的LED芯片有红色、绿色和蓝色三基色的芯片,它们可以通过不同的亮灭组合显示出不同的颜色。
2.驱动电路:驱动电路是控制LED芯片亮灭的关键部分。
它根据输入的控制信号,通过开关电流的方式控制LED芯片的亮灭。
驱动电路一般由数码管芯片、移位寄存器、驱动芯片等组成,其中驱动芯片起到了发挥控制作用的关键作用。
3.控制芯片:控制芯片主要负责接收来自外部的信号,并将其转换为驱动电路可识别的控制信号。
常见的控制芯片有8051系列单片机、AVR 单片机等,它们能够实现对显示屏内容的实时控制和更新。
4.电源:LED显示屏模块需要一定的电能来保证其正常工作,因此需要一个稳定的电源来供电。
电源一般通过交流电-直流电的变换器实现,可以将市电电能转换为显示屏所需的直流电能。
LED显示屏模块的工作原理如下:1.数据输入:用户通过外部设备(如电脑、控制终端等)输入需要显示的图形和文字数据。
这些数据经过处理后转换为控制芯片可识别的控制信号。
2.控制信号传输:控制芯片将处理好的控制信号传输给驱动电路模块。
其中,控制信号中包括了要显示的内容、显示方式、颜色、亮度等相关信息。
3.驱动电路控制:驱动电路根据收到的控制信号,控制LED芯片的亮灭。
驱动电路通过开关电流的方式实现亮灭的切换,从而控制LED显示屏每个像素点的显示状态。
4.光发射:当LED芯片受到驱动电路的控制,通电时会发出光,这些光以一定的亮度和颜色显示在LED显示屏模块上。
根据不同的亮灭组合,LED显示屏可以显示出各种图案和文字。
液晶屏驱动与背光原理被动驱动:被动驱动也称为多路驱动。
它通过一组驱动电极将输入信号分配到像素上,通过对应驱动电极上的电压激活液晶分子,控制光的透过程度。
被动驱动的优点是简单、成本低;缺点是刷新率较低,图像质量较差,仅适用于小尺寸的液晶显示器。
主动驱动:主动驱动也称为TFT技术。
它采用薄膜晶体管(TFT)作为驱动器件,每个像素都有一个对应的TFT,通过控制TFT上的电压来驱动液晶分子。
主动驱动具有刷新率高、图像质量好、可适用于大尺寸液晶显示器等优点。
但是,主动驱动的成本较高。
背光原理:液晶屏为了显示图像需要光源提供背光照明。
背光源的主要作用是产生光线,以提供足够的光亮度,使得液晶屏能够显示出清晰的图像。
常见的背光源有冷阴极管(CCFL)和LED背光。
-冷阴极管(CCFL):冷阴极管是一种通过电子束激发荧光粉发光的光源。
它包括玻璃管、阴极、阳极等构件。
当高压电流通过阴极时,会释放出大量的电子束,电子束击打玻璃管内的荧光粉,从而产生可见光。
CCFL背光源的优点是亮度高、色彩还原度好;缺点是功耗较大、寿命较短、制造成本较高。
- LED背光:LED(Light Emitting Diode)背光是一种通过LED发光的光源。
它由许多小型发光二极管组成,结构紧凑、节能高效。
LED背光源的优点是节能、寿命长、响应速度快;缺点是成本较高、颜色还原度相对较低。
背光源的工作原理是将背光源的光线通过液晶分子的旋转、吸收和透过来实现对图像的显示。
当光线通过液晶分子时,液晶分子的定向状态会改变光线透过的程度,从而产生不同的亮度。
通过控制液晶屏的驱动电压和信号,可以调整液晶分子的定向状态,进而控制背光通过液晶屏的亮度,实现显示图像的效果。
总之,液晶屏驱动和背光原理是液晶显示器工作的两个关键环节。
液晶屏驱动将输入信号转换为液晶分子的定向状态,控制光的透过程度,从而产生显示图像;背光源提供光亮度,使得液晶屏能够显示出清晰的图像。
LED液晶显示器的驱动原理艾布纳科技有限公司前两次跟大家介绍有关液晶显示器操作的基本原理, 那是针对液晶本身的特性,与TFT LCD 本身结构上的操作原理来做介绍. 这次我们针对TFT LCD 的整体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些架构上差异的关系, 而有所不同. 首先我们来介绍由于Cs(storage capacitor)储存电容架构不同, 所形成不同驱动系统架构的原理.Cs(storage capacitor)储存电容的架构一般最常见的储存电容架构有两种, 分别是Cs on gate与Cs on common这两种. 这两种顾名思义就可以知道, 它的主要差别就在于储存电容是利用gate走线或是common走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了让充好电的电压,能保持到下一次更新画面的时候之用. 所以我们就必须像在CMOS的制程之中, 利用不同层的走线, 来形成平行板电容. 而在TFT LCD的制程之中, 则是利用显示电极与gate走线或是common走线,所形成的平行板电容,来制作出储存电容Cs. For personal use only in study and research; not for commercial use图1就是这两种储存电容架构, 从图中我们可以很明显的知道, Cs on gate由于不必像Cs on common一样, 需要增加一条额外的common走线, 所以它的开口率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要因素. 所以现今面板的设计大多使用Cs on gate的方式. 但是由于Cs on gate的方式, 它的储存电容是由下一条的gate走线与显示电极之间形成的.(请见图2的Cs on gate与Cs on common的等效电路) 而gate走线, 顾名思义就是接到每一个TFT 的gate端的走线, 主要就是作为gate driver送出信号, 来打开TFT, 好让TFT对显示电极作充放电的动作. 所以当下一条gate走线, 送出电压要打开下一个TFT时, 便会影响到储存电容上储存电压的大小. 不过由于下一条gate走线打开到关闭的时间很短,(以1024*768分辨率, 60Hz更新频率的面板来说. 一条gate走线打开的时间约为20us, 而显示画面更新的时间约为16ms, 所以相对而言, 影响有限.) 所以当下一条gate走线关闭, 回复到原先的电压, 则Cs储存电容的电压, 也会随之恢复到正常. 这也是为什么, 大多数的储存电容设计都是采用Cs on gate的方式的原因.For personal use only in study and research; not for commercial use至于common 走线, 我们在这边也需要顺便介绍一下. 从图 2 中我们可以发现, 不管您采用怎样的储存电容架构, Clc 的两端都是分别接到显示电极与common. 既然液晶是充满在上下两片玻璃之间, 而显示电极与TFT 都是位在同一片玻璃上, 则common 电极很明显的就是位在另一片玻璃之上. 如此一来, 由液晶所形成的平行板电容Clc, 便是由上下两片玻璃的显示电极与common 电极所形成. 而位于Cs 储存电容上的common 电极, 则是另外利用位于与显示电极同一片玻璃上的走线, 这跟Clc 上的common 电极是不一样的, 只不过它们最后都是接到相同的电压就是了.整块面板的电路架构For personal use only in study and research; not for commercial use从图3 中我们可以看到整片面板的等效电路, 其中每一个TFT 与Clc 跟Cs 所并联的电容, 代表一个显示的点. 而一个基本的显示单元pixel,则需要三个这样显示的点,分别来代表RGB 三原色. 以一个1024*768 分辨率的TFT LCD 来说, 共需要1024*768*3 个这样的点组合而成. 整片面板的大致结构就是这样, 然后再藉由如图3 中gate driver 所送出的波形, 依序将每一行的TFT 打开, 好让整排的source driver 同时将一整行的显示点, 充电到各自所需的电压, 显示不同的灰阶. 当这一行充好电时, gate driver 便将电压关闭, 然后下一行的gate driver 便将电压打开, 再由相同的一排source driver 对下一行的显示点进行充放电. 如此依序下去, 当充好了最后一行的显示点, 便又回过来从头从第一行再开始充电. 以一个1024*768 SVGA 分辨率的液晶显示器来说, 总共会有768 行的gate 走线, 而source 走线则共需要1024*3=3072 条. 以一般的液晶显示器多为60Hz 的更新频率来说, 每一个画面的显示时间约为1/60=16.67ms. 由于画面的组成为768 行的gate 走线, 所以分配给每一条gate 走线的开关时间约为16.67ms/768=21.7us. 所以在图3 gate driver 送出的波形中, 我们就可以看到, 这些波形为一个接着一个宽度为21.7us 的脉波, 依序打开每一行的TFT. 而source driver 则在这21.7us 的时间内, 经由source 走线, 将显示电极充放电到所需的电压, 好显示出相对应的灰阶.面板的各种极性变换方式由于液晶分子还有一种特性,就是不能够一直固定在某一个电压不变, 不然时间久了, 你即使将电压取消掉, 液晶分子会因为特性的破坏, 而无法再因应电场的变化来转动, 以形成不同的灰阶. 所以每隔一段时间, 就必须将电压恢复原状, 以避免液晶分子的特性遭到破坏. 但是如果画面一直不动, 也就是说画面一直显示同一个灰阶的时候怎么办? 所以液晶显示器内的显示电压就分成了两种极性, 一个是正极性, 而另一个是负极性. 当显示电极的电压高于common 电极电压时, 就称之为正极性. 而当显示电极的电压低于common 电极的电压时, 就称之为负极性. 不管是正极性或是负极性, 都会有一组相同亮度的灰阶. 所以当上下两层玻璃的压差绝对值是固定时, 不管是显示电极的电压高, 或是common 电极的电压高, 所表现出来的灰阶是一模一样的. 不过这两种情况下, 液晶分子的转向却是完全相反, 也就可以避免掉上述当液晶分子转向一直固定在一个方向时, 所造成的特性破坏. 也就是说, 当显示画面一直不动时, 我们仍然可以藉由正负极性不停的交替, 达到显示画面不动, 同时液晶分子不被破坏掉特性的结果. 所以当您所看到的液晶显示器画面虽然静止不动, 其实里面的电压正在不停的作更换, 而其中的液晶分子正不停的一次往这边转, 另一次往反方向转呢!For personal use only in study and research; not for commercial use图 4 就是面板各种不同极性的变换方式, 虽然有这么多种的转换方式, 它们有一个共通点, 都是在下一次更换画面数据的时候来改变极性. 以60Hz 的更新频率来说, 也就是每16ms, 更改一次画面的极性. 也就是说, 对于同一点而言, 它的极性是不停的变换的. 而相邻的点是否拥有相同的极性, 那可就依照不同的极性转换方式来决定了. 首先是frameinversion 它整个画面所有相邻的点, 都是拥有相同的极性. 而row inversion 与column inversion 则各自在相邻的行与列上拥有相同的极性. 另外在dot inversion 上, 则是每个点与自己相邻的上下左右四个点, 是不一样的极性. 最后是delta inversion, 由于它的排列比较不一样, 所以它是以RGB 三个点所形成的pixel 作为一个基本单位, 当以pixel 为单位时, 它就与dot inversion 很相似了, 也就是每个pixel 与自己上下左右相邻的pixel,是使用不同的极性来显示的. Common 电极的驱动方式For personal use only in study and research; not for commercial use图5 及图6 为两种不同的Common 电极的电压驱动方式, 图5 中Common 电极的电压是一直固定不动的, 而显示电极的电压却是依照其灰阶的不同, 不停的上下变动. 图5 中是256 灰阶的显示电极波形变化, 以V0 这个灰阶而言, 如果您要在面板上一直显示V0 这个灰阶的话, 则显示电极的电压就必须一次很高, 但是另一次却很低的这种方式来变化. 为什么要这么复杂呢? 就如同我们前面所提到的原因一样, 就是为了让液晶分子不会一直保持在同一个转向, 而导致物理特性的永久破坏. 因此在不同的frame 中, 以V0 这个灰阶来说, 它的显示电极与common 电极的压差绝对值是固定的, 所以它的灰阶也一直不曾更动. 只不过位在Clc 两端的电压, 一次是正的, 称之为正极性, 而另一次是负的, 称之为负极性. 而为了达到极性不停变换这个目的, 我们也可以让common 电压不停的变动, 同样也可以达到让Clc 两端的压差绝对值固定不变, 而灰阶也不会变化的效果, 而这种方法, 就是图6 所显示的波形变化. 这个方法只是将common 电压一次很大, 一次很小的变化. 当然啦, 它一定要比灰阶中最大的电压还大, 而电压小的时候则要比灰阶中最小的电压还要小才行. 而各灰阶的电压与图5 中的一样, 仍然要一次大一次小的变化.这两种不同的Common 驱动方式影响最大的就是source driver 的使用. 以图7 中的不同Common 电压驱动方式的穿透率来说, 我们可以看到, 当common 电极的电压是固定不变的时候, 显示电极的最高电压, 需要到达common 电极电压的两倍以上. 而显示电极电压的提供, 则是来自于source driver. 以图七中common 电极电压若是固定于5 伏特的话, 则source driver 所能提供的工作电压范围就要到10 伏特以上. 但是如果common 电极的电压是变动的话, 假使common 电极电压最大为5 伏特, 则source driver 的最大工作电压也只要为5 伏特就可以了. 就source driver 的设计制造来说, 需要越高电压的工作范围, 制程与电路的复杂度相对会提高, 成本也会因此而加高.面板极性变换与common 电极驱动方式的选用并不是所有的面板极性转换方式都可以搭配上述两种common 电极的驱动方式. 当common 电极电压固定不变时, 可以使用所有的面板极性转换. 但是如果common 电压是变动的话, 则面板极性转换就只能选用frame inversion 与row inversion.(请见表1) 也就是说, 如果你想使用column inversion 或是dot inversion 的话, 你就只能选用common 电极电压固定不动的驱动方式. 为什么呢? 之前我们曾经提到common 电极是位于跟显示电极不同的玻璃上, 在实际的制作上时, 其实这一整片玻璃都是common 电极. 也就是说, 在面板上所有的显示点, 它们的common 电压是全部接在一起的. 其次由于gate driver 的操作方式是将同一行的所有TFT 打开, 好让source driver 去充电, 而这一行的所有显示点, 它的common 电极都是接在一起的, 所以如果你是选用common 电极电压是可变动的方式的话, 是无法在一行TFT 上, 来同时做到显示正极性与负极性的. 而columninversion 与dot inversion 的极性变换方式, 在一行的显示点上, 是要求每个相邻的点拥有不同的正负极性的. 这也就是为什么common 电极电压变动的方式仅能适用于frame inversion 与row inversion 的缘故. 而common 电极电压固定的方式, 就没有这些限制. 因为其common 电压一直固定, 只要source driver 能将电压充到比common 大就可以得到正极性, 比common 电压小就可以得到负极性, 所以common 电极电压固定的方式, 可以适用于各种面板极性的变换方式.表 1各种面板极性变换的比较现在常见使用在个人计算机上的液晶显示器, 所使用的面板极性变换方式, 大部分都是dot inversion. 为什么呢? 原因无它, 只因为dot inversion 的显示品质相对于其它的面板极性变换方式, 要来的好太多了. 表2 是各种面板极性变换方式的比较表. 所谓Flicker 的现象, 就是当你看液晶显示器的画面上时, 你会感觉到画面会有闪烁的感觉. 它并不是故意让显示画面一亮一灭来做出闪烁的视觉效果, 而是因为显示的画面灰阶在每次更新画面时, 会有些微的变动, 让人眼感受到画面在闪烁. 这种情况最容易发生在使用frame inversion 的极性变换方式, 因为frame inversion 整个画面都是同一极性, 当这次画面是正极性时, 下次整个画面就都变成了是负极性. 假若你是使用common 电压固定的方式来驱动, 而common 电压又有了一点误差(请见图8),这时候正负极性的同一灰阶电压便会有差别, 当然灰阶的感觉也就不一样. 在不停切换画面的情况下, 由于正负极性画面交替出现,你就会感觉到Flicker 的存在. 而其它面板的极性变换方式, 虽然也会有此flicker 的现象, 但由于它不像frame inversion 是同时整个画面一齐变换极性, 只有一行或是一列, 甚至于是一个点变化极性而已. 以人眼的感觉来说, 就会比较不明显. 至于crosstalk 的现象, 它指的就是相邻的点之间, 要显示的资料会影响到对方, 以致于显示的画面会有不正确的状况. 虽然crosstalk 的现象成因有很多种, 只要相邻点的极性不一样, 便可以减低此一现象的发生. 综合这些特性, 我们就可以知道, 为何大多数人都使用dot inversion 了.表 2面板极性变换方式, 对于耗电也有不同的影响. 不过它在耗电上需要考量其搭配的common 电极驱动方式. 一般来说common 电极电压若是固定, 其驱动common 电极的耗电会比较小. 但是由于搭配common 电压固定方式的source driver 其所需的电压比较高, 反而在source driver 的耗电会比较大. 但是如果使用相同的common 电极驱动方式, 在source driver 的耗电来说,就要考量其输出电压的变动频率与变动电压大小. 一般来说, 在此种情形下, source driver 的耗电,会有dot inversion > row inversion > column inversion > frame inversion 的状况. 不过现今由于dot inversion 的source driver 多是使用PN 型的OP, 而不是像row inversion 是使用rail to rail OP, 在source driver 中OP 的耗电就会比较小. 也就是说由于source driver 在结构及电路上的改进, 虽然先天上它的输出电压变动频率最高也最大(变动电压最大接近10 伏特,而row inversion 面板由于多是使用common 电极电压变动的方式,其source driver 的变动电压最大只有5 伏特,耗电上会比较小), 但dot inversion 面板的整体耗电已经减低很多了. 这也就是为什么大多数的液晶显示器都是使用dot inversion 的方式.参考数据:1.交通大学次微米人才培训课程, 平面显示器原理讲义.2.财团法人自强基金会电子工业人才培训课程, 液晶显示器显示原理讲义.仅供个人用于学习、研究;不得用于商业用途。
