计算机图形学--图形几何变换实现

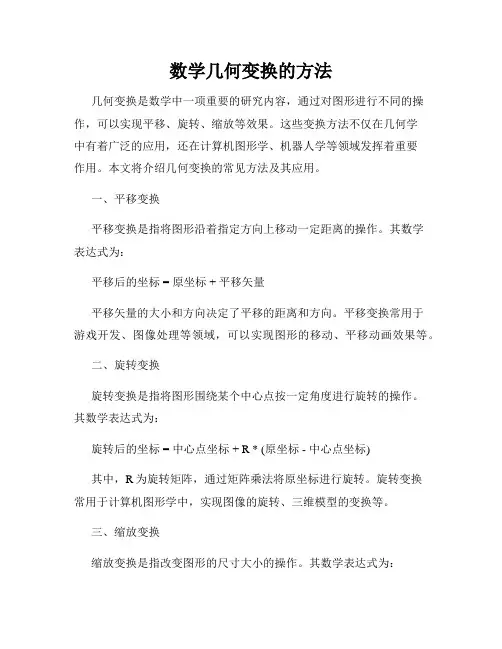

数学几何变换的方法几何变换是数学中一项重要的研究内容，通过对图形进行不同的操作，可以实现平移、旋转、缩放等效果。

这些变换方法不仅在几何学中有着广泛的应用，还在计算机图形学、机器人学等领域发挥着重要作用。

本文将介绍几何变换的常见方法及其应用。

一、平移变换平移变换是指将图形沿着指定方向上移动一定距离的操作。

其数学表达式为：平移后的坐标 = 原坐标 + 平移矢量平移矢量的大小和方向决定了平移的距离和方向。

平移变换常用于游戏开发、图像处理等领域，可以实现图形的移动、平移动画效果等。

二、旋转变换旋转变换是指将图形围绕某个中心点按一定角度进行旋转的操作。

其数学表达式为：旋转后的坐标 = 中心点坐标 + R * (原坐标 - 中心点坐标)其中，R为旋转矩阵，通过矩阵乘法将原坐标进行旋转。

旋转变换常用于计算机图形学中，实现图像的旋转、三维模型的变换等。

三、缩放变换缩放变换是指改变图形的尺寸大小的操作。

其数学表达式为：缩放后的坐标 = 原坐标 * 缩放因子缩放因子可以是一个比例因子，用于确定缩放的大小，也可以是一个矩阵，对各个坐标轴进行不同程度的缩放。

缩放变换常用于计算机辅助设计、图像处理等领域，可以实现图形的放大、缩小、图像的拉伸等效果。

四、对称变换对称变换是指将图形绕着中心轴进行镜像翻转的操作。

其数学表达式为：对称后的坐标 = 中心轴坐标 + S * (原坐标 - 中心轴坐标)其中，S为对称矩阵，通过矩阵乘法将原坐标进行对称。

对称变换常用于图像处理中，实现图像的镜像翻转、对称图案的生成等。

五、投影变换投影变换是指将三维物体投影到二维平面上的操作，常见的有透视投影和正交投影两种形式。

投影变换常用于计算机图形学中，实现三维物体的绘制和显示。

总结：数学几何变换的方法包括平移、旋转、缩放、对称和投影等。

这些变换方法在各个领域中都有重要应用，比如游戏开发、图像处理、计算机辅助设计等。

掌握几何变换的方法对于理解和应用相关领域的技术具有重要意义。

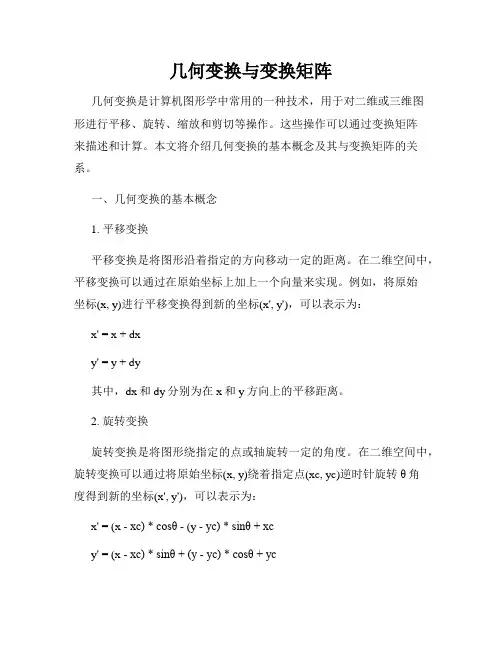

几何变换与变换矩阵几何变换是计算机图形学中常用的一种技术，用于对二维或三维图形进行平移、旋转、缩放和剪切等操作。

这些操作可以通过变换矩阵来描述和计算。

本文将介绍几何变换的基本概念及其与变换矩阵的关系。

一、几何变换的基本概念1. 平移变换平移变换是将图形沿着指定的方向移动一定的距离。

在二维空间中，平移变换可以通过在原始坐标上加上一个向量来实现。

例如，将原始坐标(x, y)进行平移变换得到新的坐标(x', y')，可以表示为：x' = x + dxy' = y + dy其中，dx和dy分别为在x和y方向上的平移距离。

2. 旋转变换旋转变换是将图形绕指定的点或轴旋转一定的角度。

在二维空间中，旋转变换可以通过将原始坐标(x, y)绕着指定点(xc, yc)逆时针旋转θ角度得到新的坐标(x', y')，可以表示为：x' = (x - xc) * cosθ - (y - yc) * sinθ + xcy' = (x - xc) * sinθ + (y - yc) * cosθ + yc其中，(xc, yc)为旋转中心点，θ为旋转角度。

3. 缩放变换缩放变换是将图形沿着指定的方向进行放大或缩小。

在二维空间中，缩放变换可以通过将原始坐标(x, y)分别乘以指定的缩放因子sx和sy得到新的坐标(x', y')，可以表示为：x' = x * sxy' = y * sy其中，sx和sy分别为在x和y方向上的缩放因子。

4. 剪切变换剪切变换是将图形沿着指定的方向进行截取或拉伸。

在二维空间中，剪切变换可以通过将原始坐标(x, y)进行线性变换得到新的坐标(x', y')，可以表示为：x' = x + kx * yy' = y + ky * x其中，kx和ky分别为在x和y方向上的剪切因子。

二、变换矩阵的基本概念与计算方法变换矩阵是一种矩阵表示方法，用于描述几何变换的转换规则。

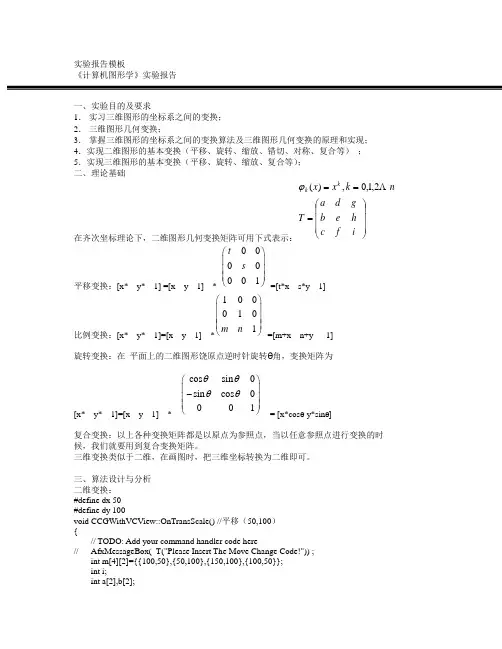

实验报告模板《计算机图形学》实验报告一、实验目的及要求1．实习三维图形的坐标系之间的变换；2．三维图形几何变换；3．掌握三维图形的坐标系之间的变换算法及三维图形几何变换的原理和实现；4．实现二维图形的基本变换（平移、旋转、缩放、错切、对称、复合等）；5．实现三维图形的基本变换（平移、旋转、缩放、复合等）；二、理论基础在齐次坐标理论下，二维图形几何变换矩阵可用下式表示：⎪⎪⎪⎭⎫⎝⎛===ifchebgdaTnkxx kk2,1,0,)(ϕ平移变换：[x* y* 1] =[x y 1] *0000001ts⎛⎫⎪⎪⎪⎝⎭=[t*x s*y 1]比例变换：[x* y* 1]=[x y 1] *1000101m n⎛⎫⎪⎪⎪⎝⎭=[m+x n+y 1]旋转变换：在平面上的二维图形饶原点逆时针旋转Ө角，变换矩阵为[x* y* 1]=[x y 1] *cos sin0sin cos0001θθθθ⎛⎫⎪- ⎪⎪⎝⎭= [x*cosө-y*sinө]复合变换：以上各种变换矩阵都是以原点为参照点，当以任意参照点进行变换的时候，我们就要用到复合变换矩阵。

三维变换类似于二维，在画图时，把三维坐标转换为二维即可。

三、算法设计与分析二维变换：#define dx 50#define dy 100void CCGWithVCView::OnTransScale() //平移（50,100）{// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Move Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]+dx;a[1]=m[i][1]+dy;b[0]=m[i+1][0]+dx;b[1]=m[i+1][1]+dy;DDALine(a,b, RGB(0, 200, 255), pDC);}}#define h 0.1745#include<math.h>void CCGWithVCView::OnTransRotate() //旋转{// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Rotate Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]*cos(h)-m[i][1]*sin(h);a[1]=m[i][1]*cos(h)+m[i][0]*sin(h);b[0]=m[i+1][0]*cos(h)-m[i+1][1]*sin(h);b[1]=m[i+1][1]*cos(h)+m[i+1][0]*sin(h);DDALine(a,b, RGB(0, 200, 255), pDC);}}#define k 2;#define f 2.5void CCGWithVCView::OnTransMove() //缩放{// TODO: Add your command handler code here//AfxMessageBox(_T("Please Insert The Scale Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]*k;a[1]=m[i][1]*f;b[0]=m[i+1][0]*k;b[1]=m[i+1][1]*f;DDALine(a,b, RGB(0, 200, 255), pDC);}}#define n 2#define d 0void CCGWithVCView::OnTransOther(){// TODO: Add your command handler code here//AfxMessageBox(_T("Please Insert The Other Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]+n*m[i][1];a[1]=m[i][1]+d*m[i][0];b[0]=m[i+1][0]+n*m[i+1][1];b[1]=m[i+1][1]+d*m[i+1][0];DDALine(a,b, RGB(0, 200, 255), pDC);}}三维变换：#include<math.h>#define dx 100#define dy 100#define dz 0void CCGWithVCView::OnTransScale() //平移（50,100）{// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Move Change Code!")) ;int i;int p2d[6][2];int p3d[6][3]={{400,300,0},{300,400,0},{300,300,10},{275,300,0},{400,300,0},{300,300,10}};for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]-p3d[i][0]/sqrt(2);p2d[i][1]=p3d[i][2]+p3d[i][0]/sqrt(2);}int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]+dy-p3d[i][0]+dx/sqrt(2);p2d[i][1]=p3d[i][2]+dz+p3d[i][0]+dx/sqrt(2);}for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 0, 255), pDC);}}#define k 0.1745void CCGWithVCView::OnTransRotate() //旋转{// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Rotate Change Code!")) ;int i;int p2d[6][2];int p3d[6][3]={{400,300,0},{300,400,0},{300,300,10},{275,300,0},{400,300,0},{300,300,10}};for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]-p3d[i][0]/sqrt(2);p2d[i][1]=p3d[i][2]+p3d[i][0]/sqrt(2);}int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]*cos(k)-p3d[i][2]*sin(k)-p3d[i][0]/sqrt(2);p2d[i][1]=p3d[i][2]*cos(k)+p3d[i][1]*sin(k)+p3d[i][0]/sqrt(2);}for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 0, 255), pDC);}}四、程序调试及结果的分析二维：三维：五、实验心得及建议在实验过程中，尽管过程中任由许多不会的地方，而且有待于今后的提高和改进，但我加深了对书本上知识的理解与掌握，同时也学到了很多书本上没有东西，并积累了一些宝贵的经验，这对我以后的学习与工作是不无裨益的。

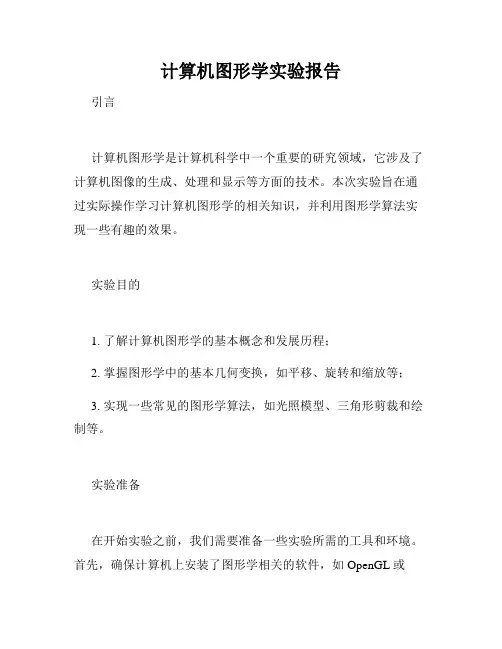

计算机图形学实验报告引言计算机图形学是计算机科学中一个重要的研究领域，它涉及了计算机图像的生成、处理和显示等方面的技术。

本次实验旨在通过实际操作学习计算机图形学的相关知识，并利用图形学算法实现一些有趣的效果。

实验目的1. 了解计算机图形学的基本概念和发展历程；2. 掌握图形学中的基本几何变换，如平移、旋转和缩放等；3. 实现一些常见的图形学算法，如光照模型、三角形剪裁和绘制等。

实验准备在开始实验之前，我们需要准备一些实验所需的工具和环境。

首先，确保计算机上安装了图形学相关的软件，如OpenGL或DirectX等。

其次，为了编写和运行图形学程序，我们需要掌握基本的编程技巧，如C++或Python语言，并了解相关的图形库和API。

实验过程1. 实现平移、旋转和缩放首先，我们需要掌握图形学中的基本几何变换，如平移、旋转和缩放。

通过矩阵运算，我们可以很方便地实现这些变换。

例如，对于一个二维点P(x, y)，我们可以通过以下公式实现平移：P' = T * P其中，P'是平移后的点，T是平移矩阵。

类似地，我们可以用旋转矩阵和缩放矩阵来实现旋转和缩放效果。

2. 实现光照模型光照模型是指在计算机图形学中模拟现实光照效果的一种方法。

它可以提供更真实的视觉效果，让计算机生成的图像更加逼真。

其中，常用的光照模型有环境光照、漫反射光照和镜面光照等。

通过计算每个像素的光照强度，我们可以实现阴影效果和光源反射等功能。

3. 实现三角形剪裁三角形剪裁是计算机图形学中一种常用的几何算法，用于确定哪些像素需要绘制，哪些像素需要剔除。

通过对三角形的边界和视口进行比较，我们可以快速计算出剪裁后的三角形顶点，以提高图形渲染的效率。

4. 实现图形绘制图形绘制是计算机图形学中的核心内容，它包括了点、线和面的绘制等。

通过设定顶点坐标和属性（如颜色、纹理等），我们可以使用算法绘制出各种形状的图像。

其中，常用的绘制算法有Bresenham算法和扫描线算法等。

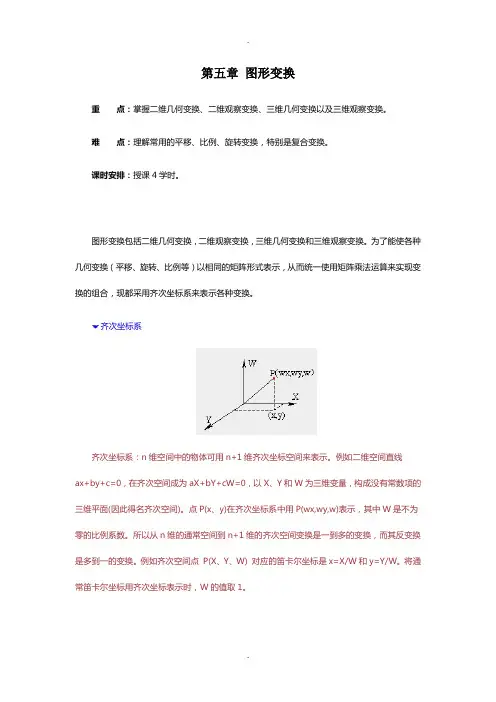

第五章图形变换重点：掌握二维几何变换、二维观察变换、三维几何变换以及三维观察变换。

难点：理解常用的平移、比例、旋转变换，特别是复合变换。

课时安排：授课4学时。

图形变换包括二维几何变换，二维观察变换，三维几何变换和三维观察变换。

为了能使各种几何变换（平移、旋转、比例等）以相同的矩阵形式表示，从而统一使用矩阵乘法运算来实现变换的组合，现都采用齐次坐标系来表示各种变换。

齐次坐标系齐次坐标系：n维空间中的物体可用n+1维齐次坐标空间来表示。

例如二维空间直线ax+by+c=0，在齐次空间成为aX+bY+cW=0，以X、Y和W为三维变量，构成没有常数项的三维平面(因此得名齐次空间)。

点P(x、y)在齐次坐标系中用P(wx,wy,w)表示，其中W是不为零的比例系数。

所以从n维的通常空间到n+1维的齐次空间变换是一到多的变换，而其反变换是多到一的变换。

例如齐次空间点P(X、Y、W) 对应的笛卡尔坐标是x=X/W和y=Y/W。

将通常笛卡尔坐标用齐次坐标表示时，W的值取1。

采用齐次坐标系可以将平移、比例、旋转这三种基本变换都以相同的矩阵形式来表示，并统一地用矩阵乘法来实现变换的组合。

齐次坐标系在三维透视变换中有更重要的作用，它使非线形变换也能采用线形变换的矩阵表示形式。

5.1 二维几何变换二维几何变换就是在平面上对二维点的坐标进行变换，从而形成新的坐标。

二维几何变换主要包括：平移、比例、旋转、对称、错切、仿射和复合变换。

5.1.1 二维平移变换如图所示，它使图形移动位置。

新图p'的每一图元点是原图形p中每个图元点在x和y方向分别移动Tx和Ty产生，所以对应点之间的坐标值满足关系式x'=x+Txy'=y+Ty可利用矩阵形式表示成：［x' y'］=［x y］+［Tx Ty］简记为：P'=P+T，T=［Tx Ty］是平移变换矩阵(行向量)。

从矩阵形式来看，平移变换是矩阵加法，而比例和旋转变换则是矩阵乘法。

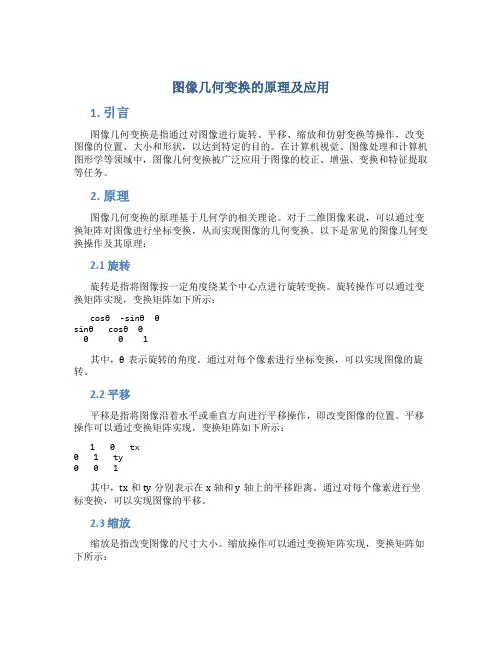

图像几何变换的原理及应用1. 引言图像几何变换是指通过对图像进行旋转、平移、缩放和仿射变换等操作，改变图像的位置、大小和形状，以达到特定的目的。

在计算机视觉、图像处理和计算机图形学等领域中，图像几何变换被广泛应用于图像的校正、增强、变换和特征提取等任务。

2. 原理图像几何变换的原理基于几何学的相关理论。

对于二维图像来说，可以通过变换矩阵对图像进行坐标变换，从而实现图像的几何变换。

以下是常见的图像几何变换操作及其原理：2.1 旋转旋转是指将图像按一定角度绕某个中心点进行旋转变换。

旋转操作可以通过变换矩阵实现，变换矩阵如下所示：cosθ -sinθ 0sinθ cosθ 00 0 1其中，θ表示旋转的角度。

通过对每个像素进行坐标变换，可以实现图像的旋转。

2.2 平移平移是指将图像沿着水平或垂直方向进行平移操作，即改变图像的位置。

平移操作可以通过变换矩阵实现，变换矩阵如下所示：1 0 tx0 1 ty0 0 1其中，tx和ty分别表示在x轴和y轴上的平移距离。

通过对每个像素进行坐标变换，可以实现图像的平移。

2.3 缩放缩放是指改变图像的尺寸大小。

缩放操作可以通过变换矩阵实现，变换矩阵如下所示：sx 0 00 sy 00 0 1其中，sx和sy分别表示在x轴和y轴上的缩放比例。

通过对每个像素进行坐标变换，并根据缩放比例进行采样，可以实现图像的缩放。

2.4 仿射变换仿射变换是指通过线性变换和平移来对图像进行变换。

仿射变换可以通过变换矩阵实现，变换矩阵如下所示：a11 a12 txa21 a22 ty0 0 1其中，a11、a12、a21和a22分别表示仿射变换的线性变换部分，tx和ty分别表示平移部分。

通过对每个像素进行坐标变换，并根据变换矩阵进行计算，可以实现图像的仿射变换。

3. 应用图像几何变换在各个领域中有着广泛的应用，以下列举了一些常见的应用场景：3.1 图像校正在图像处理中，由于各种因素的影响，例如相机畸变、透视变换等，图像可能会出现失真或畸变。

计算机形学中的几何变换与投影算法基础在计算机图形学中，几何变换与投影算法是实现三维对象表示、变换和可视化的基础。

通过对三维空间中的对象进行变换和投影，可以将其呈现在二维平面上，从而实现更直观的可视化效果。

本文将介绍计算机形学中的几何变换和投影算法的基本概念和应用。

一、几何变换几何变换是指通过对三维对象进行平移、旋转、缩放等操作，改变其在空间中的位置和形状。

在计算机图形学中，常用的几何变换包括平移、旋转、缩放和剪切。

1. 平移平移是指将对象沿着指定方向移动一定的距离。

在计算机图形学中，平移变换可以通过将对象的每个顶点坐标增加一个平移向量来实现。

平移变换公式如下：[x'] = [1 0 0 tx] [x][y'] [0 1 0 ty] [y][z'] [0 0 1 tz] [z][1 ] [0 0 0 1] [1]其中，(tx, ty, tz)表示平移向量。

通过对对象的每个顶点应用上述变换矩阵，可以实现平移效果。

2. 旋转旋转是指将对象绕指定轴进行旋转。

在计算机图形学中，常用的旋转有绕X轴、Y轴和Z轴旋转。

旋转变换可以通过将对象的每个顶点坐标乘以一个旋转矩阵来实现。

旋转变换矩阵的形式如下：[x'] = [1 0 0 0] [x][y'] [0 cosθ -sinθ 0] [y][z'] [0 sinθ cosθ 0] [z][1 ] [0 0 0 1] [1]其中，θ表示旋转角度。

通过对对象的每个顶点应用上述变换矩阵，可以实现旋转效果。

3. 缩放缩放是指改变对象的尺寸大小。

在计算机图形学中，缩放变换可以通过将对象的每个顶点坐标乘以一个缩放因子来实现。

缩放因子分别作用于X、Y和Z轴的坐标，从而改变对象在各个轴上的尺寸。

缩放变换公式如下：[x'] = [sx 0 0 0] [x][y'] [0 sy 0 0] [y][z'] [0 0 sz 0] [z][1 ] [0 0 0 1] [1]其中，(sx, sy, sz)表示缩放因子。

图形学实验报告计算机图形学实验指导书学号：1441901105姓名：谢卉实验一：图形的几何变换实验学时：4学时实验类型：验证实验要求：必修一、实验目的二维图形的平移、缩放、旋转和投影变换（投影变换可在实验三中实现）等是最基本的图形变换，被广泛用于计算机图形学的各种应用程序中，本实验通过算法分析以及程序设计实验二维的图形变换，以了解变换实现的方法。

如可能也可进行裁剪设计。

二、实验内容掌握平移、缩放、旋转变换的基本原理，理解线段裁剪的算法原理，并通过程序设计实现上述变换。

建议采用VC++实现OpenGL程序设计。

三、实验原理、方法和手段1．图形的平移在屏幕上显示一个人或其它物体（如图1所示），用交互操作方式使其在屏幕上沿水平和垂直方向移动Tx和Ty，则有x’=x+Tx y’=y+Ty其中：x与y为变换前图形中某一点的坐标，x’和y’为变换后图形中该点的坐标。

其交互方式可先定义键值，然后操作功能键使其移动。

2．图形的缩放在屏幕上显示一个帆船（使它生成在右下方），使其相对于屏幕坐标原点缩小s倍（即x方向和y方向均缩小s倍）。

则有：x’=x*s y’=y*s注意：有时图形缩放并不一定相对于原点，而是事先确定一个参考位置。

一般情况下，参考点在图形的左下角或中心。

设参考点坐标为xf、yf则有变换公式x’=x*Sx+xf*(1-Sx)=xf+(x-xf)*Sxy’=y*Sy+yf*(1-Sy)=yf+(y-yf)*Sy式中的x与y为变换前图形中某一点的坐标，x’和y’为变换后图形中该点的坐标。

当Sx>1和Sy>1时为放大倍数，Sx<1和Sy<1时为缩小倍数（但Sx 和Sy必须大于零）。

3．图形的旋转在屏幕上显示一个汽车，根据自己确定的旋转角度和旋转中心对图形进行旋转。

旋转公式为x’=xf+(x-xf)*cos(angle)-(y-yf)*sin(angle)y’=yf+(y-yf)*cos(angle)+(x-xf)*sin(angle)其中：xf,yf为围绕旋转的中心点的坐标。

几何变换的基本概念与操作几何变换是计算机图形学中的重要概念，它可以将一个图形对象从一个位置、方向或大小变换到另一个位置、方向或大小，通过不同的变换操作，可以实现各种形状和位置的变化。

本文将介绍几何变换的基本概念和操作，包括平移、旋转、缩放和反射四种变换。

一、平移平移是指将图形对象按照指定的向量在平面内沿着直线移动，其作用是改变图形对象的位置而不改变其形状和大小。

平移操作可以用一个向量表示，向量的坐标分别表示在x轴和y轴方向上的移动距离。

平移操作的数学表达式如下：```P' = P + T```其中，P表示原始点的坐标，P'表示平移后点的坐标，T表示平移向量的坐标。

二、旋转旋转是指将图形对象按照指定的角度围绕一个中心点旋转，其作用是改变图形对象的方向而不改变其形状和大小。

旋转操作可以用一个角度表示，角度的正负决定了旋转的方向。

旋转操作的数学表达式如下：P' = R * P```其中，P表示原始点的坐标，P'表示旋转后点的坐标，R表示旋转矩阵。

三、缩放缩放是指将图形对象按照指定的比例在水平和垂直方向上进行放大或缩小，其作用是改变图形对象的大小而不改变其形状。

缩放操作可以用一个缩放因子表示，缩放因子大于1表示放大，缩放因子小于1表示缩小。

缩放操作的数学表达式如下：```P' = S * P```其中，P表示原始点的坐标，P'表示缩放后点的坐标，S表示缩放矩阵。

四、反射反射是指将图形对象按照指定的轴线进行镜像翻转，其作用是改变图形对象的位置和方向而不改变其形状和大小。

反射操作可以用一个轴线表示，轴线可以是水平、垂直或任意一条直线。

反射操作的数学表达式如下：P' = M * P```其中，P表示原始点的坐标，P'表示反射后点的坐标，M表示反射矩阵。

综上所述，几何变换是计算机图形学中的重要概念，通过平移、旋转、缩放和反射四种基本操作，可以实现对图形对象的位置、方向和大小的变化。
