第3章-建筑通风与空调系统

建筑工程空调系统分类标准引言本文档旨在制定建筑工程空调系统的分类标准，以便在建设和维护空调系统时能提供指导。

准确的分类可以帮助我们选择合适的空调系统，并确保其正常性能和长期稳定运行。

分类标准根据建筑工程空调系统的特性和功能，将其分为以下几类：1. 中央空调系统中央空调系统是一种将制冷或供热能力集中安装在中央设备室的系统。

它通过输送冷热空气到建筑的各个区域，实现整体的空调效果。

中央空调系统通常适用于大型建筑物，例如商业办公楼、医院和酒店。

2. 分体空调系统分体空调系统是将制冷或供热设备分为室内机和室外机两部分的系统。

室内机安装在需要调节空调的房间内，室外机则安装在房间外。

分体空调系统通常适用于小型建筑物或个别房间，如住宅和小型商店。

3. 约束风量空调系统约束风量空调系统是一种具有调节空气流动量的系统，可以根据需要调整风量。

该系统通常被应用于需要灵活的空调调节和维持特定温度或湿度的场所，如实验室和健身房。

4. 变风量空调系统变风量空调系统是根据需求自动调整送风量的系统。

它能够根据房间的需求，自动调整空气流速和温度，以提供更加舒适的室内环境。

这种系统通常适用于办公室、会议室和商业中心。

5. 室内换气系统室内换气系统用于室内空气的循环和排放，以维持空气质量。

它通过抽取室内污浊空气，然后引入新鲜空气来实现通风。

室内换气系统适用于各种建筑，尤其是密封度较高的办公室和商场。

6. 温度控制系统温度控制系统是根据特定温度需求自动调整空调系统的系统。

它能够通过传感器监测室内温度，并根据设定的温度范围自动调整制冷或供热设备。

这种系统通常适用于需要严格控制温度的场所，如实验室和食品加工厂。

结论建筑工程空调系统的分类标准有助于我们更好地选择适合的空调系统，并确保其正常运行和维护。

根据建筑的特性和需求，选择合适的空调系统可以提供舒适的室内环境并提高能源效率。

以上分类标准可以作为建筑工程空调系统选择和设计的参考。

《建筑环境学》课后习题第一章 绪论1．何为建筑环境学？建筑环境中有待解决的问题是什么？2．建筑环境学研究的内容及其研究方法为何？第二章 建筑外环境1．与建筑密切相关的气候因素有哪些？2．何为“平均太阳时”、“世界时”和“北京时”。

3．地球与太阳的相对位置可用哪些参数来表示，影响相对位置变化的主要因素是什么，为什么太阳离地球最远时而最热，离地球最近时却是寒冷天气。

4．到达地面的太阳辐射能量是由哪些部分组成，辐射能量的强弱与哪些因素有关。

5．我国民用住宅建筑的最低日照标准是什么，日照时间与建筑物配置和外型有何关系。

6．日照与人体健康有何关系。

．日照与人体健康有何关系。

7．室外地表气温的升降主要取决于什么，影响的主要因素是什么？8．何为“日较差”和“年较差”，我国各地的“日较差”“年较差”遵循什么规律。

9．何为“霜洞”，何为“有效天空温度”；影响“有效天空温度的主要因素是什么”？1010．相对湿度的日变化受哪些因素的影响，其变化规律如何，为何相对湿度的日变化在黎明．相对湿度的日变化受哪些因素的影响，其变化规律如何，为何相对湿度的日变化在黎明前后最大，而午后却最小。

前后最大，而午后却最小。

1111．风可分为哪两大类，并解释其定义，我国气象部门是如何测定当地的风向与风速的，风．风可分为哪两大类，并解释其定义，我国气象部门是如何测定当地的风向与风速的，风玫瑰图的含意是什么？玫瑰图的含意是什么？1212．．城市气候环境变暖且高于周边郊区农村的主要原因是什么？为什么在城市密集区易形成热岛现象。

热岛现象。

1313．我国建筑热工设计中为什么要按分区进行设计，是如何分区，分成几个什么区域。

．我国建筑热工设计中为什么要按分区进行设计，是如何分区，分成几个什么区域。

第三章 建筑环境中的空气环境1．室内空气环境主要由哪几部分组成，上人们为什么如此关心室内空气环境。

2．何为空气环境的“阈值”，根据人在空气环境中停留时间长短给出了几种阈值。

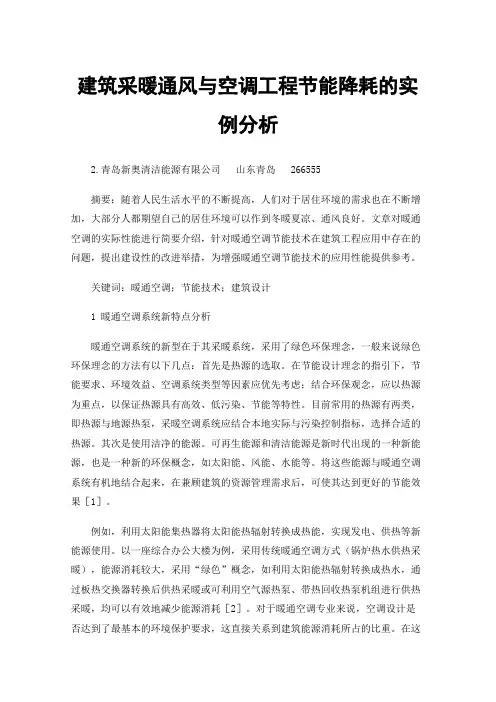

建筑采暖通风与空调工程节能降耗的实例分析2.青岛新奥清洁能源有限公司山东青岛 266555摘要：随着人民生活水平的不断提高，人们对于居住环境的需求也在不断增加，大部分人都期望自己的居住环境可以作到冬暖夏凉、通风良好。

文章对暖通空调的实际性能进行简要介绍，针对暖通空调节能技术在建筑工程应用中存在的问题，提出建设性的改进举措，为增强暖通空调节能技术的应用性能提供参考。

关键词：暖通空调；节能技术；建筑设计1 暖通空调系统新特点分析暖通空调系统的新型在于其采暖系统，采用了绿色环保理念，一般来说绿色环保理念的方法有以下几点：首先是热源的选取。

在节能设计理念的指引下，节能要求、环境效益、空调系统类型等因素应优先考虑；结合环保观念，应以热源为重点，以保证热源具有高效、低污染、节能等特性。

目前常用的热源有两类，即热源与地源热泵，采暖空调系统应结合本地实际与污染控制指标，选择合适的热源。

其次是使用洁净的能源。

可再生能源和清洁能源是新时代出现的一种新能源，也是一种新的环保概念，如太阳能、风能、水能等。

将这些能源与暖通空调系统有机地结合起来，在兼顾建筑的资源管理需求后，可使其达到更好的节能效果［1］。

例如，利用太阳能集热器将太阳能热辐射转换成热能，实现发电、供热等新能源使用。

以一座综合办公大楼为例，采用传统暖通空调方式（锅炉热水供热采暖），能源消耗较大，采用“绿色”概念，如利用太阳能热辐射转换成热水，通过板热交换器转换后供热采暖或可利用空气源热泵、带热回收热泵机组进行供热采暖，均可以有效地减少能源消耗［2］。

对于暖通空调专业来说，空调设计是否达到了最基本的环境保护要求，这直接关系到建筑能源消耗所占的比重。

在这种情况下，采暖系统的设计要与当前环保观念、建筑使用特点、招商业态等紧密结合。

2工程案例某地的一处商业建筑，总占地面积约为6万m2，建筑共分为地上、地下两层，分别为办公室、文化展示空间。

该文化展示中心在进行暖通设计的过程中，遵循了环保、绿色的设计理念，充分利用了节能技术，将其打造成绿色建筑的典范。

民用建筑供暖通风与空气调节设计规范1 总则1．0．1 为了在民用建筑供暖通风与空气调节设计中贯彻执行国家技术经济政策，合理运用资源和节约能源，保护环境，促进先进技术应用，保证健康舒适的工作和生活环境，制定本规范。

1．0．2 本规范合用于新建、改建和扩建的民用建筑的供暖、通风与空气调节设计，不合用于有特殊用途、特殊净化与防护规定的建筑物以及临时性建筑物的设计。

1．0．3 供暖、通风与空气调节设计方案，应根据建筑物的用途与功能、使用规定、冷热负荷特点、环境条件以及能源状况等，结合国家有关安全、节能、环保、卫生等政策、方针，通过经济技术比较拟定。

在设计中应优先采用新技术、新工艺、新设备、新材料。

1．0．4 在供暖、通风与空气调节设计中，对有也许导致人体伤害的设备及管道，必须采用安全防护措施。

1．0．5 在供暖、通风与空调系统设计中，应设有设备、管道及配件所必需的安装、操作和维修的空间，或在建筑设计时预留安装维修用的孔洞。

对于大型设备及管道应提供运送和吊装的条件或设立运送通道和起吊设施。

1．0．6 在供暖、通风与空气调节设计中，应根据现有国家抗震设防等级规定，考虑防震或其他防护措施。

1．0．7 供暖、通风与空气调节设计应考虑施工、调试及验收的规定。

当设计对施工、调试及验收有特殊规定期，应在设计文献中加以说明。

1．0．8 民用建筑供暖、通风与空气调节的设计，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语2．0．1 预计平均热感觉指数（PMV）predicted mean votePMV指数是以人体热平衡的基本方程式以及心理生理学主观热感觉的等级为出发点，考虑了人体热舒适感诸多有关因素的全面评价指标。

PMV指数表白群体对于（+3～-3）七个等级热感觉投票的平均指数。

2．0．2 预计不满意者的百分数（PPD）predicted percent of dissatisfied PPD指数为预计处在热环境中的群体对于热环境不满意的投票平均值。

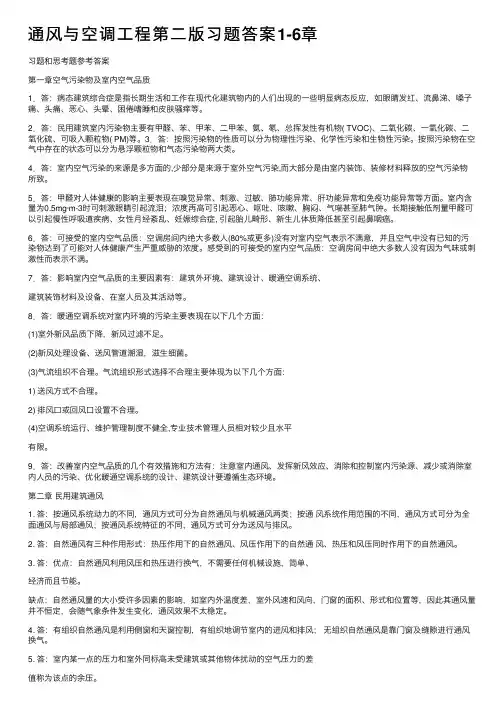

通风与空调⼯程第⼆版习题答案1-6章习题和思考题参考答案第⼀章空⽓污染物及室内空⽓品质1．答：病态建筑综合症是指长期⽣活和⼯作在现代化建筑物内的⼈们出现的⼀些明显病态反应，如眼睛发红、流⿐涕、嗓⼦痛、头痛、恶⼼、头晕、困倦嗜睡和⽪肤骚痒等。

2．答：民⽤建筑室内污染物主要有甲醛、苯、甲苯、⼆甲苯、氨、氡、总挥发性有机物( TVOC)、⼆氧化碳、⼀氧化碳、⼆氧化硫、可吸⼊颗粒物( PM)等。

3．答：按照污染物的性质可以分为物理性污染、化学性污染和⽣物性污染。

按照污染物在空⽓中存在的状态可以分为悬浮颗粒物和⽓态污染物两⼤类。

4．答：室内空⽓污染的来源是多⽅⾯的,少部分是来源于室外空⽓污染,⽽⼤部分是由室内装饰、装修材料释放的空⽓污染物所致。

5．答：甲醛对⼈体健康的影响主要表现在嗅觉异常、刺激、过敏、肺功能异常、肝功能异常和免疫功能异常等⽅⾯。

室内含量为0.5mg·m-3时可刺激眼睛引起流泪；浓度再⾼可引起恶⼼、呕吐、咳嗽、胸闷、⽓喘甚⾄肺⽓肿。

长期接触低剂量甲醛可以引起慢性呼吸道疾病、⼥性⽉经紊乱、妊娠综合症, 引起胎⼉畸形、新⽣⼉体质降低甚⾄引起⿐咽癌。

6．答：可接受的室内空⽓品质：空调房间内绝⼤多数⼈(80%或更多)没有对室内空⽓表⽰不满意，并且空⽓中没有已知的污染物达到了可能对⼈体健康产⽣严重威胁的浓度。

感受到的可接受的室内空⽓品质：空调房间中绝⼤多数⼈没有因为⽓味或刺激性⽽表⽰不满。

7．答：影响室内空⽓品质的主要因素有：建筑外环境、建筑设计、暖通空调系统、建筑装饰材料及设备、在室⼈员及其活动等。

8．答：暖通空调系统对室内环境的污染主要表现在以下⼏个⽅⾯：(1)室外新风品质下降，新风过滤不⾜。

(2)新风处理设备、送风管道潮湿，滋⽣细菌。

(3)⽓流组织不合理。

⽓流组织形式选择不合理主要体现为以下⼏个⽅⾯：1) 送风⽅式不合理。

2) 排风⼝或回风⼝设置不合理。

(4)空调系统运⾏、维护管理制度不健全,专业技术管理⼈员相对较少且⽔平有限。

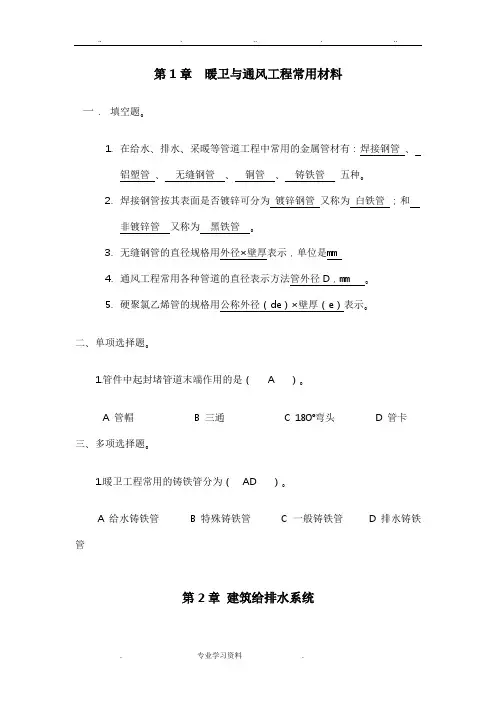

第1章暖卫与通风工程常用材料一．填空题。

1.在给水、排水、采暖等管道工程中常用的金属管材有：焊接钢管、铝塑管、无缝钢管、铜管、铸铁管五种。

2.焊接钢管按其表面是否镀锌可分为镀锌钢管又称为白铁管；和非镀锌管又称为黑铁管。

3.无缝钢管的直径规格用外径×壁厚表示，单位是㎜4.通风工程常用各种管道的直径表示方法管外径D，㎜。

5.硬聚氯乙烯管的规格用公称外径（de）×壁厚（e）表示。

二、单项选择题。

1.管件中起封堵管道末端作用的是（ A ）。

A 管帽B 三通C 180°弯头D 管卡三、多项选择题。

1.暖卫工程常用的铸铁管分为（AD ）。

A 给水铸铁管B特殊铸铁管 C 一般铸铁管 D 排水铸铁管第2章建筑给排水系统一、填空题。

1.建筑内部给水系统根据用途一般可分为生活给水系统、生产给水系统、消防给水系统三类。

2. 室内给水由引入管经干管、立管引至支管，到达各配水点和用水设备。

3.建筑排水系统根据用途一般可分为生活污水排水系统、工业污废水排水系统、雨雪水排水系统三类。

4.一般建筑物排水系统由受水器、排水管道、通气管、清通装置、提升设备五部分组成。

5.排水管道由排水横管、排水立管、排水支管、干管、与排出管组成。

二、单项选择题。

1.室内排水系统的检查口中心高度距操作地面一般为（ C ）m 。

A 1.2B 1.1C 1.0D 0.5三、多项选择题。

1.塑料排水立管在（ACD ）应设检查口。

A 底层B 每层C 楼层转弯处D最高层四、简答题。

1.简述建筑内部给水系统的组成。

㈠引入管（进户管）㈡水表节点（阀门和泄水装置）㈢管网系统（给水管道：水平干管、立管、支管）㈣配水装置和用水设备㈤给水附件（阀门、止回阀）㈥升压和贮水设备（水泵、水池、水箱）2.简述建筑内部排水系统的组成。

1．卫生器具或生产设备受水器2．排水管系3．通气管系4．清通设备5．抽升设备6．室外排水管道7．污水局部处理构筑物第3章建筑消防系统一、填空题。

第三章建筑防火排烟1．答：火灾过程大致可分为初起期、成长期、旺盛期和衰减期等四个阶段。

2．答：火灾烟气是指火灾时各种物质在热分解和燃烧的作用下生成的产物与剩余空气的混合物，是悬浮的固态粒子、液态粒子和气体的混合物。

火灾烟气的成分主要是：CO2、CO、水蒸气、Cl2、HCl、COCl2、HCN，NH3等。

3．答：烟气主要存在三大危害：毒害性、遮光作用、高温危害。

4．答：影响烟气流动的因素很多，主要因素有：“烟囱效应”、浮力作用、热膨胀和风力作用。

5．答：常见的控制火灾烟气的措施有划分防火分区和防烟分区、加压送风防烟、疏导排烟、空调系统防烟设计等。

6．答：在建筑设计中进行防火分区的目的是防止火灾的扩大，可根据房间用途和性质的不同对建筑物进行防火分区，分区内应该设置防火墙、防火门、防火卷帘等设备。

在建筑设计中，通常规定：楼梯间、通风竖井、风道空间、电梯、自动扶梯升降通路等形成竖井的部分要作为防火分区。

7．答：防烟分区则是对防火分区的细分化，防烟分区内不能防止火灾的扩大。

它仅能有效地控制火灾产生的烟气流动，首先要在有发生火灾危险的房间和用作疏散通路的走廊间加设防烟隔断，在楼梯间设置前室，并设自动关闭门，作为防火、防烟的分界。

此外还应注意竖井分区。

8．答：加压送风防烟就是用风机把一定量的室外空气送入房间或通道内，使室内保持一定压力或在门洞处造成一定流速，以避免烟气侵入。

加压送风防烟主要用于不符合自然排烟条件的防烟楼梯间及其前室、消防电梯前室及合用前室的防烟。

另外在高层建筑的避难层也需设置机械加压送风，以防烟气侵入。

9．答：利用自然或机械作为动力，将烟气排至室外，称之为疏导排烟。

排烟的目的是排除着火区的烟气和热量，不使烟气流向非着火区，以利于人员疏散和进行扑救。

10．答：自然排烟简单经济，但排烟效果不稳定，受着火点位置、烟气温度、开启窗口的大小、风力、风向等诸多因素的影响。

机械排烟排烟效果好，稳定可靠。

需设置专用的排烟口、排烟管道和排烟风机，且需专用电源，投资较大。

民用建筑供暖通风与空气调节设计规范中华人民共和国国家标准民用建筑供暖通风与空气调节设计规范 GB 50736-2012 条文说明制定说明《民用建筑供暖通风与空气调节设计规范》GB 50736-2012，经住房和城乡建设部2012年1月21日以第1270号公告批准、发布。

为便于广大设计、施工、科研、学校等单位有关人员在使用本规范时能正确理解和执行条文规定，《民用建筑供暖通风与空气调节设计规范》编制组按章、节、条顺序编制了本规范的条文说明，对条文规定的目的、依据以及执行中需要注意的有关事项进行了说明。

但是，本条文说明不具备与规范正文同等的法律效力，仅供使用者作为理解和把握规范规定的参考。

1 总则 1(0(1 规范宗旨。

供暖、通风与空调工程是基本建设领域中一个不可缺少的组成部分，对合理利用资源、节约能源、保护环境、保障工作条件、提高生活质量，有着十分重要的作用。

暖通空调系统在建筑物使用过程中持续消耗能源，如何通过合理选择系统与优化设计使其能耗降低，对实现我国建筑节能目标和推动绿色建筑发展作用巨大。

1(0(2 规范适用范围。

本规范适用于各种类型的民用建筑，其中包括居住建筑、办公建筑、科教建筑、医疗卫生建筑、交通邮电建筑、文体集会建筑和其他公共建筑等。

对于新建、改建和扩建的民用建筑，其供暖、通风与空调设计，均应符合本规范各相关规定。

民用建筑空调系统包括舒适性空调系统和工艺性空调系统两种。

舒适性空调系统指以室内人员为服务对象，目的是创造一个舒适的工作或生活环境，以利于提高工作效率或维持良好的健康水平的空调系统。

工艺性空调系统指以满足工艺要求为主，室内人员舒适感为辅的空调系统。

本规范不适用于有特殊用途、特殊净化与防护要求的建筑物以及临时性建筑物的设计，是针对某些特殊要求、特殊作法或特殊防护而言的(并不意味着本规范的全部内容都不适用于这些建筑物的设计，一些通用性的条文，应参照执行。

有特殊要求的设计，应执行国家相关的设计规范， 1(0(3 设计方案确定原则和技术、工艺、设备、材料的选择要求。

建筑设备通风概述
建筑设备通风是指通过合理设置通风系统，使建筑内部空气流通，保持空气的清新和质量，保证室内环境舒适和健康。

通风系统通常包括新风系统、排风系统和循环风系统。

新风系统是建筑通风系统中最重要的一部分，它通过引入室外新鲜空气，净化空气质量，以保持室内空气的新鲜和清洁。

新风系统一般包括风管、风机、过滤器和调节器等设备，通过这些设备可以实现室外空气的过滤、调节和送入室内。

排风系统是将室内污浊空气排出建筑外部的系统，能够有效清除室内空气中的异味和污染物，以维持室内空气的质量。

排风系统通常包括排风口、排风道、排风机等部分，通过这些设备可以将室内污浊空气迅速排出室外。

循环风系统是通过风机将室内空气进行循环，以保持室内温度和湿度的均衡，还可以减少室内气体浓度的不均匀分布。

循环风系统一般包括循环风机、风道和排风口等设备，通过这些设备可以实现室内空气的循环和均衡分布。

总的来说，建筑设备通风系统不仅是为了保持建筑内部空气的清新和健康，还可以调节室内温度和湿度，提升室内舒适度。

通过合理设置通风系统，可以有效地改善室内空气质量，保障建筑内部环境的舒适和健康。

第三章建筑环境中的空气环境建筑环境中的空气环境使人们生活和工作中最重要的环境之一。

一、建筑环境的室内空气环境主要由热环境，湿环境和空气品质等构成。

1．热环境：一般指室内空气的温度。

2．湿环境：一般指室内空气中所含水蒸气的量。

3．空气品质：一般指室内空气中有害气体的含量。

室内空气品质除直接影响人类的健康之外，还间接影响生产和工作的效率。

二、室内空气环境的重要性1．室内环境是人们接触最频繁，最密切的环境之一。

（大约80%时间人在室内度过）2．室内污染物的来源和种类日趋增多。

（燃料，各种油，装饰材料等）至今发现室内空气的污染物约有300种。

3．建筑物密闭程度增加，室内污染物不易扩散，增加人类接受污染的机会。

4．病态建筑：室内污染物聚积，室外新鲜不能正常进入室内，造成室内空气品质恶化，称为病态建筑。

(sick building syndrome-SBS)室内空气质量研究已经形成建筑环境科学领域内的一个新的重要的组成部分。

第一节空气污染的指标与来源一、室内空气污染物1．污染物的来源：室内人员活动释放物，建筑及装饰材料，室内设备，室外传入物等。

2．污染物的分类：化学、物理、生物等。

分为固体颗粒，微生物和有害气体。

二、空气环境指标1．阈值：空气中传播的物质的最大浓度，在该浓度下日复一日的停留在这种环境中的所有工作人员几乎无有害影响。

实质是确定污染物允许浓度标准。

1）阈值的不同定义方法：i)时间加权平均阈值。

它表示正常的8h工作日或35h工作周的时间加权平均浓度值，长期处于该浓度下的所有工作人员几乎均无有害影响。

ii)短期暴露极限阈值。

它表示工作人员暴露时间为15min以内的最大允许浓度。

iii)最高限度阈值。

它表示即使是瞬间也不应超过的浓度。

2）室内空气品质：i）定义：空气中没有已知的污染物达到公认的权威机构所确定的有害浓度指标，并且处于这种空气中的绝大多数人（≥80%）对此没有表示不满意。

ii）可接受的室内空气品质：空调空间中绝大多数人没有对室内空气表示不满意，并且空气中没有已知的污染物达到了可能对人体产生严重健康威胁的浓度。

第一章室内污染物的控制与通风学习目标：通过本章的学习，全面了解自然通风和机械通风的组成和工作原理，熟悉建筑物的防火排烟系统在通风、空调系统中的应用，具有一般建筑物通风的设计计算能力。

小结：本章主要介绍了室内污染物的来源与危害，建筑物通风的分类、概念和工作原理，防火排烟系统的概念和作用原理，并讨论了建筑物通风和防火排烟系统的设计方法。

在学习本章时应掌握和理解以下几点：一、熟悉室内污染物的分类、来源及危害，理解室内空气品质的概念及其评价方法。

二、掌握局部通风的概念、组成、工作原理及特点，熟悉空气幕和外部吸气罩的设计计算方法。

三、掌握全面通风的分类和全面通风换气量的确定方法，理解置换通风的概念和作用原理，熟悉气流组织的类型及设计计算原则，利用空气质量平衡和热平衡方程熟练进行全面通风系统的设计计算。

四、理解热压和风压作用下自然通风的工作原理，熟悉自然通风的设计计算原则和设计计算方法。

五、掌握防火分区、防烟分区、加压送风防烟和疏导排烟等基本概念，理解烟气的危害和防排烟的重要性，熟悉烟气的流动与控制原则以及建筑物的防火排烟系统在通风、空调系统中的应用。

本章重点：1、室内空气品质的概念及其评价。

2、局部通风、全面通风和自然通风的概念、工作原理及特点。

3、局部通风、全面通风和自然通风的设计计算方法。

4、防火分区、防烟分区的概念，加压送风量和机械排烟量的确定方法。

5、建筑物的防火排烟系统在通风、空调系统中的应用。

计算题详解：1-6 已知某房间散发的余热量为160kW ，一氧化碳有害气体为32mg/s ，当地通风室外计算温度为31℃。

如果要求室内温度不超过35℃，一氧化碳浓度不得大于1mg/m 3，试确定该房间所需要的全面通风量。

【解】 据题意得一氧化碳p1y ≤1 mg/m 3，考虑送风中不含有一氧化碳，故0s1=y 。

（1）消除余热所需的全面通风量：()()=-⨯+⨯=-ρ=313531273353011160sp p 1.t t C QL 34.1 m 3/s（2）稀释一氧化碳所需的全面通风量：=⎪⎭⎫⎝⎛-⨯=-=01326s1p112y y kx L 192m 3/s （取6=k ）或 =⎪⎭⎫⎝⎛-⨯=-=013210s1p112y y kx L 320m 3/s （取10=k ）（3）该房间所需要的全面通风量取（1）和（2）中的最大值：192m 3/s （取6=k ）或320m 3/s （取10=k ）。
