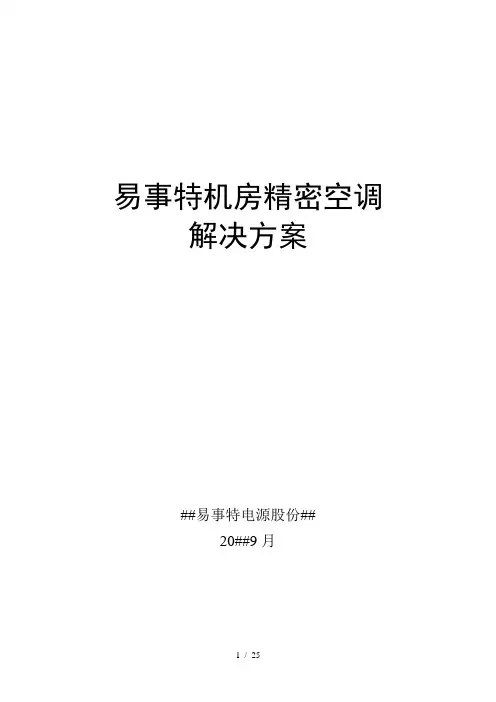

易事特机房精密空调
解决方案
广东易事特电源股份有限公司
2014年9月
一概述 (3)
二设计原则 (3)
三设计依据 (4)
四产品选型： (4)
4.1 工程简介 (4)
4.2 选型描述 (4)
五产品介绍： (6)
5.1机组结构组成 (6)
5.2 智能控制系统 (8)
5.3机组功能 (8)
5.4 设备配置列表 (9)
六机组安装 (10)
6.1 机组接收 (11)
6.2安装注意事项 (11)
6.3 机组外形尺寸 (11)
6.4安装室内机 (12)
6.4.1 场地选择 (12)
6.4.2 安装要求 (12)
6.4.3 机架安装 (12)
6.5 风冷冷凝器安装 (13)
6.5.1 场地选择 (13)
6.5.2 安装要求 (14)
6.5.3 冷凝器支架安装 (15)
6.6制冷系统连接 (15)
6.6.1 管路布置 (15)
七精密空调日常维护管理 (16)
7.1 精密空调维护管理要求 (16)
7.1.1 通信机房环境要求 (16)
7.1.2 空调技术要求： (16)
7.2 精密空调设备维护细则 (16)
7.2.1 空气处理机的维护 (16)
7.2.2 风冷冷凝器的维护 (17)
7.2.3 制冷部分的维护 (17)
7.2.4 加湿器部分的维修 (17)
7.2.5 冷却系统的维护 (17)
7.2.6 电气控制部分的维护 (17)
八服务承诺 (18)
8.1、服务体系架构 (18)
8.2、售后服务简要说明 (18)
一概述
精密的环境控制对计算机的运行非常重要，因此对机房的环境要求非常严格，这是为舒适性而设计的民用空调无法达到的，主要表现在以下四个方面：
温度控制：服务器及交换机工作时产生大量热量，其密度是普通办公室的6～10倍。为了保证计算机设备能够发挥最佳功效，机房温度最佳控制范围为22℃±1℃。这就要求空调机组一定要有足够的制冷能力和及时的反应调控能力，以应对温度急剧变化。
湿度控制：在机房中，过高或过低的湿度都会对计算机造成破坏。过高的湿度会使空气中的水分在计算机内凝结产生冷凝水，致使主机硬件短路或损坏。而湿度过低时，机房内会产生静电，造IT 设备无法运行甚至死机。
风量/洁净度控制：服务器及交换机工作时产生大量的显热，为了能迅速地排除这些热量，要求空调具有足够大的冷却循环风量和足够远的送风距离。同时，机房对空气洁净度的严格需求要求空调机组应提供相当于30次/小时换气次数的风量，以便对空气进行过滤。
全年运行：一般民用空调（制冷运行）只用于夏季，而且每天只工作8h～10h。但是机房空调需要全年365天、每天24小时不停地运转，甚至在冬季室外环境下都需正常制冷运行。
二设计原则
机房的主设备间原则上尽可能按《电子信息系统机房设计规范》（GB50174—2008）规定的机房标准进行设计和建设，个别环节因客观条件不允许而不能完全达到标准要求的，按实际情况设计。
鉴于机房严格的温湿度等环境要求和24小时不间断的持续运行能力要求，本方案推荐选用机房专用恒温恒湿风冷精密空调。精密空调系统是一个以微处理器控制为基础的空调系统，具有精确制冷、加热加湿、自动故障报警监测、来电自重启（避免因多个单元同时启动时引起的浪涌）、高效过滤等特点，同时有比普通空调长得多的平均无故障时间（MTBF），能为机房微电子设备提供一个长期温湿度相对恒定，空气清洁、稳定可靠的运行环境。
三设计依据
本方案设计严格遵守以下规范和标准
四产品选型：
4.1 工程简介
xxx机房，面积约xxx平方米..........................
4.2 选型描述
➢?功率及面积法： Qt=Q1+Q2
Qt 总制冷量（KW）
Q1 室内设备负荷（=设备功率×0.8）
Q2 环境热负荷（=(0.12--0.18kW) / m2×机房面积,视地域情况取值不同，一般南方取0.18----0.15，北方取0.12----0.14，或取中间值0.15）公式如下：
Qt=Q1+Q2
Qt=总制冷量（KW）
Q1=室内设备负荷（=设备功率xxxxx）
Q2=环境热负荷（=0.15KW/m2×机房面积）
Qt=xxx KW+(0.15KW/ m2×xxx m2)=xxx KW
根据客户要求，推荐选用上送分下回风式的EC50-DCAA精密空调4台，此款产品主要运用于数据处理中心、计算机机房、电信、金融、证券、交通、税务、医疗及工业自动化等行业领域；空调主要技术参数如下表：
EC-50DCA 技术参数表
五产品介绍：
易事特EC50--DCA空调机组室内机如图所示
5.1机组结构组成
易事特EC-50DCA恒温恒湿精密空调机组的每一个部件都遵循统一的设计原则：节能和高效。
空调机组由框架外壳、室内风机、涡旋式压缩机、电子膨胀阀、过滤器、电极加湿器、电再加热器、直片式蒸发盘管、空调室外机等部分组成。
框架&外壳
框架外涂深灰色环氧树脂，内衬吸音隔热材料；机组外壳采用“三明治”板：即两层钢板中间加隔热降噪阻燃材料，可防止气流泄漏及降低噪音，提高安全性能并保证机组低噪音。
室内风机：直联后曲叶片全铝制离心风机
直联式风机，直接驱动，无需皮带传动，高效节能，风机占用空间小，振动小，并且避免了使用皮带驱动所需的定期维护及更换皮带（皮带在空调中经历制冷、加热、加湿及除湿等影响非常容易老化）、增加运行成本等缺点；通过多级输入变压器，可以实现在风量不变的情况下根据实际需要自动调节送风静压；可拆卸风机盖板，即使在打开机组前门的情况下，也能完全隔绝气流，做到真正不停机维护。
图1-1 室内风机—前向叶轮（左）后向叶轮（右）
选配EC电子换相离心风机：
采用无刷直流电机，内置电路，可根据室内温度无级调速；采用外转子风机，高效节能，无振动，寿命长。
图1-2 EC电子换相风机控制器
涡旋式压缩机
采用Copeland高效涡旋压缩机，噪音低，高效节能，可靠性高，使用寿命长；制造技术世界领先：压缩机内装有缺相保护装置，在电源缺相或压缩机过载情况下，能自动停止压缩机工作，保护压缩机电机。
图1-3 涡旋压缩机
