说明书：电源模块的使用方法及技巧

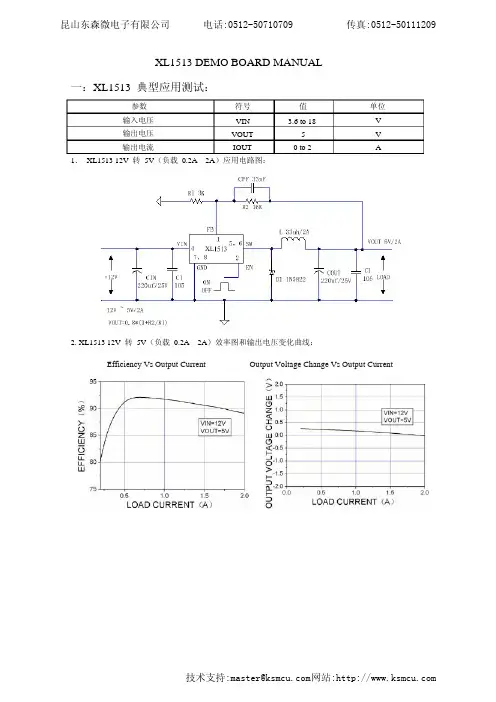

Output Voltage Change Vs Output CurrentEfficiency Vs Output Current2. XL1513 12V 转 5V （负载 0.2A—2A ）效率图和输出电压变化曲线：1． XL1513 12V 转 5V （负载 0.2A—2A ）应用电路图：AV V 单位 0 to 253.6 to 18值IOUTVOUT VIN 符号输出电流输出电压 输入电压 参数一：XL1513 典型应用测试：XL1513 DEMO BOARD MANUAL反面正面XL1513PCB 图：大电流走线要粗，短，不拐弯反馈点要接到输出滤波电容 C2,COUT 之后输入电解电容 CIN ，陶瓷电容 C1 布局布线要紧靠芯片 7，8（GND ）和 4（VIN ）（1）流大电流的线要粗，短，不拐弯。

（2）7，8 脚（GND ） 脚（VIN ）线要粗，短线，不拐弯，且输入电解电容 CIN 和 105 C1，4 陶瓷电容紧挨第 4 脚（VIN ）和 7，8 脚(GND)。

（主要是为了减小输入电源布线寄生的电感， 电阻产生的高压开关毛刺干扰）（3）5，6 脚（SW ）输出线要粗，短线，不拐弯，电感和续流二极管要紧挨第 5，6 脚（SW ） 输出端。

（4） 脚1 （FB ）走线要接到输出滤波电容 C2,COUT 之后, PCB 布线远离 L1,D1,避免噪声干扰。

二：XL1513 PCB 板布局建议：三：XL1513 温度测试数据1：XL1513 电路图和 PCB 版图。

XL1513 温度测试点电感（L1）温度测试点输入电容（CIN）温度测试点输出电容（COUT）温度测试点肖特基二极管（D1）温度测试点2：XL1513 DEMO 板工作时（12V 转 5V）各元件温度，自然通风，室温：16℃。

输出负载电流 1.5A2A0.2A0.5A1AXL1513电感（33uH/2A）31℃20℃22℃25℃36℃26℃19℃21℃23℃29℃肖特基二极管（IN5822）26℃19℃20℃22℃29℃输入电容（35V/220uF）22℃17℃18℃20℃26℃输出电容（35V/220uF）21℃18℃18℃19℃26℃昆山东森微电子有限公司电话**************传真**************。

目 录 (01)关于说明书 (02)TCP(TC)控制电源模块安全使用说明 (02)涉及的其它说明书 (02)安全警示说明 (03)免责声明 (03)第一章产品说明 (04)1.1 产品简介 (04)1.2 设计及功能 (05)1.3 性能指标 (06)1.4 订货资料 (06)第二章安装连接 (07)2.1 TCP控制电源模块的安装连接 (07)2.1.1 连接TCP-100、TCP-240控制电源模块和TD驱动模块 (07)2.1.2 D15外控通讯接口 (07)2.1.3 连接供电电源 (08)2.1.4 安装环境要求 (08)2.2 TC-100控制模块的安装连接 (08)2.2.1 连接TC-100控制模块和TD驱动模块 (08)2.2.2 D15外控通讯接口 (09)2.2.3 安装环境要求 (09)第三章 操作方法 (10)3.1 TCP控制电源模块的操作方法 (10)3.1.1 连接TCP-100、TCP-240控制电源模块和TD驱动模块 (10)3.1.2 操作与显示 (10)3.2 TC-100控制模块的操作方法 (14)3.2.1 连接TC-100控制模块和TD驱动模块 (14)3.2.2 操作与显示 (14)第四章售后服务 (15)产品保修单 (16)关于说明书TCP(TC)控制电源模块安全使用说明在安装与使用TCP(TC)控制电源模块前，操作人员都应仔细阅读本说明书，并按照说明书中规定的条款安装与操作，以免造成人员伤害与设备损坏。

本说明书适用于TC-100控制模块、TCP-100和TCP-240控制电源模块及其后续改进型号。

因上述产品技术改进或说明书改版等原因导致的内容更新，本公司恕不另行通知，敬请谅解。

相关信息可登录中科科仪官方网站查询，网址：，或与本公司联系！本说明书版权及由本说明书引起、产生和包含的与“KYKY”相关知识产权归北京中科科仪股份有限公司所有，任何单位或个人未经授权不得擅自使用。

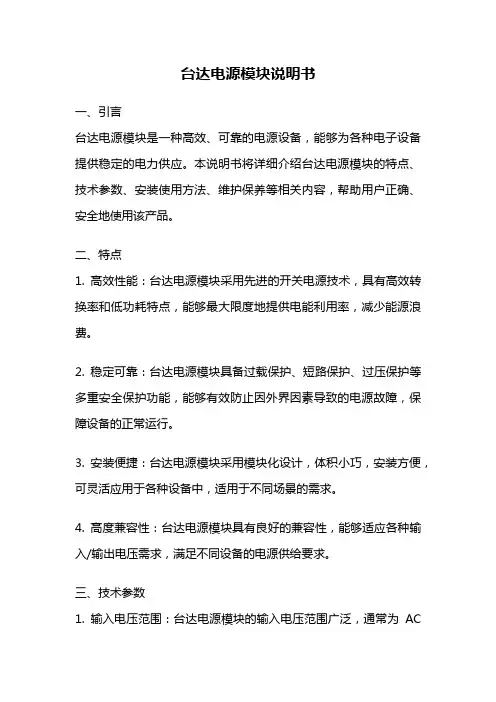

台达电源模块说明书一、引言台达电源模块是一种高效、可靠的电源设备，能够为各种电子设备提供稳定的电力供应。

本说明书将详细介绍台达电源模块的特点、技术参数、安装使用方法、维护保养等相关内容，帮助用户正确、安全地使用该产品。

二、特点1. 高效性能：台达电源模块采用先进的开关电源技术，具有高效转换率和低功耗特点，能够最大限度地提供电能利用率，减少能源浪费。

2. 稳定可靠：台达电源模块具备过载保护、短路保护、过压保护等多重安全保护功能，能够有效防止因外界因素导致的电源故障，保障设备的正常运行。

3. 安装便捷：台达电源模块采用模块化设计，体积小巧，安装方便，可灵活应用于各种设备中，适用于不同场景的需求。

4. 高度兼容性：台达电源模块具有良好的兼容性，能够适应各种输入/输出电压需求，满足不同设备的电源供给要求。

三、技术参数1. 输入电压范围：台达电源模块的输入电压范围广泛，通常为AC100-240V，能够适应全球不同地区的电网电压。

2. 输出电压范围：台达电源模块的输出电压范围可根据用户需求进行调整，通常为DC 12V-48V，能够满足不同设备的电源供应要求。

3. 转换效率：台达电源模块的转换效率高达90%以上，能够将输入电能有效转换为输出电能，最大限度地减少能源损耗。

4. 工作温度范围：台达电源模块适用于不同的工作环境温度，通常工作温度范围为-20℃至+60℃，能够在恶劣的环境条件下正常工作。

四、安装使用方法1. 安装前准备：在安装台达电源模块之前，需先检查输入电压是否符合要求，并确保设备处于停电状态。

2. 安装步骤：(1) 将台达电源模块的输入端与交流电源连接，确保接线牢固可靠。

(2) 将台达电源模块的输出端与设备的电源接口连接，确保接触良好。

(3) 检查各个连接处是否牢固，避免松动或接触不良。

3. 使用注意事项：(1) 请勿将台达电源模块长时间暴露在潮湿、高温或有腐蚀性气体的环境中。

(2) 在使用过程中，如发现异常情况（如异味、异常声音等），应立即停止使用并联系售后服务部门。

电力高频开关电源模块技术手册河南耀睿科技有限公司目录第一章概述 (3)一、简述 (3)二、模块主要特点 (3)三、型号命名 (4)四、技术指标 (5)第二章使用环境 (7)第三章模块构成 (7)一、模块的工作原理 (7)二、模块外观及外形尺寸 (8)三、模块安装 (9)四、操作说明 (10)销售服务热线：177-****6500售后服务热线:180-****8778第一章概述一、简述●我公司研发的ZE系列智能型高频开关电源，是专为电力系统设计，具有“四遥”功能的高频开关电源，具有体积小、重量轻、效率高、可靠性高等优点。

产品包括220V和110V两大系列，十几个品种，配有标准RS-485接口，易于与自动化系统对接，适用于各类变电站、发电厂及水电站。

●我公司产品采用了LED数码管显示、注塑面板，进一步提高了产品的可靠性和美观性。

我公司NI型产品主要有以下型号：模块型号额定电压（V）额定电流（A）冷却方式外形尺寸（深×高×宽mm）ZE230D05NI2205自然冷却260×179×109ZE220D07NI2207自然冷却260×179×109ZE230D10NI22010自然冷却325×230×130ZE110D10NI11010自然冷却260×179×109ZE110D20NI11020自然冷却325×230×130二、模块主要特点●效率高，模块效率可达到95%~96%。

●重量轻，体积小。

●采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。

●采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。

●模块内置直流输出隔离二极管，用户无需外设。

●风冷模块风扇为简易更换模式，无需拆装机壳就可快速更换。

●模块具有RS-485接口，方便接入自动化系统进行通信。

DC/DC电源模块使用说明一般注意事项v 输入电压范围产品手册上所标“电压输入范围”是指保证电源模块各项性能指标下的正常工作电压范围。

如果输入电压超出此范围可能会造成电源模块性能不稳定或者损坏，应避免出现此类情况！v 输出功率与散热条件电源模块的输出功率是指在满足产品使用条件的情况下产品可长期工作的最大输出功率。

对于DC/DC电源变换器来说，最高工作温度是指产品外壳(基板)的温度上限，即在任何情况下都要保证产品外壳(基板)温度不超过额定最高工作温度。

电源产品为功率产品，工作时自身会发热，DC/DC变换器做为电源集成化的产品自身发热更加明显，为保证产品可靠使用，一定要对DC/DC变换器采取一定的散热措施。

注：产品的环境温度测试：自然流动空气环境下，距DC/DC变换器散热器面（或底面）3cm距离内的空气温度为产品的环境温度。

v 性能指标电源模块的各项性能指标是在满足一定的环境条件下测量的，建议用户对照产品手册和自身使用条件确定。

v 安装和焊接对于多数电源模块而言，其封装结构呈对称性，因此安装前应仔细确认方向和对位脚，以免带来不必要的损失！安装电源模块时，首先固定电源模块,再对引脚进行焊接。

避免直接对电源模块的引脚施加过大的插拔力，造成引脚松动和脱落。

对于没有安装孔的电源模块，应另行采用适当的外固定方式（如对安装在板级的模块周围与板间点胶粘连）对产品进行固定。

电源模块的引脚不能作为直接固定受力点！引脚焊接温度不应超过300℃，连续焊接时间不应超过3S。

应用DC/DC变换器是将电源的主要功能集成在一起的直流变直流产品，由于其本身为功率变换部分的集成，所以不附带有高效滤波电路和其它特性电路，故不能将DC/DC变换器直接当做电源来应用，一般DC/DC电源变换器在应用时需要注意以下几点。

v 尽量保证产品输入端的电压稳定，如不能保证则需要在输入端增加滤波电路如滤波器等。

v 如果对输出纹波要求较高需在输出端增加滤波电路如滤波器等。

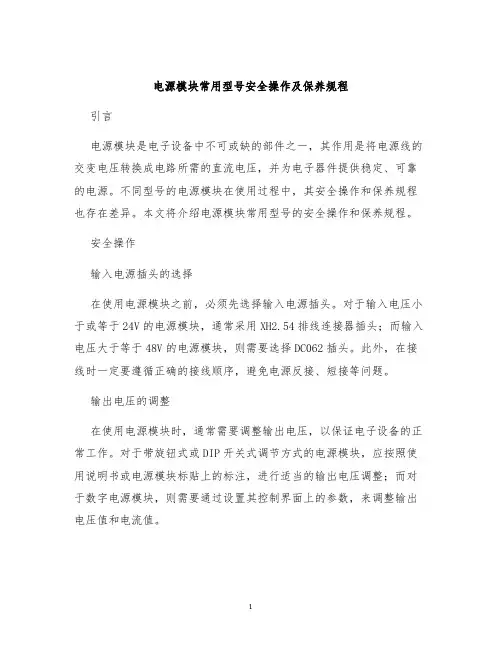

电源模块常用型号安全操作及保养规程引言电源模块是电子设备中不可或缺的部件之一，其作用是将电源线的交变电压转换成电路所需的直流电压，并为电子器件提供稳定、可靠的电源。

不同型号的电源模块在使用过程中，其安全操作和保养规程也存在差异。

本文将介绍电源模块常用型号的安全操作和保养规程。

安全操作输入电源插头的选择在使用电源模块之前，必须先选择输入电源插头。

对于输入电压小于或等于24V的电源模块，通常采用XH2.54排线连接器插头；而输入电压大于等于48V的电源模块，则需要选择DC062插头。

此外，在接线时一定要遵循正确的接线顺序，避免电源反接、短接等问题。

输出电压的调整在使用电源模块时，通常需要调整输出电压，以保证电子设备的正常工作。

对于带旋钮式或DIP开关式调节方式的电源模块，应按照使用说明书或电源模块标贴上的标注，进行适当的输出电压调整；而对于数字电源模块，则需要通过设置其控制界面上的参数，来调整输出电压值和电流值。

温度和湿度的控制电源模块在运行中会产生一定的热量，因此在进行使用时，需要注意其周围环境的温度和湿度情况。

一般情况下，建议将电源模块安装在通风良好的地方，避免阳光直射等高温环境，以确保其正常的散热效果。

长时间负载运行的注意事项一些电子设备需要长时间负载运行，如工控机、服务器等。

此时，电源模块负载也会随之增加，为保证其正常工作，需注意以下事项：•选择合适的电源模块型号，并将电源模块的负载功率降至额定功率以下，以避免过载现象的发生；•保持电源模块通风良好，避免高温环境；•定期检查电源模块的工作状态，确保其正常运行。

保养规程定期清洁在使用电源模块时，应定期对其进行清洁，以保持其运行的良好状态。

具体操作如下：•用刷子或吹风机清除积尘；•拆卸电源模块外部壳体，清除内部积尘。

定期检查连接器为保证电源模块的正常运行，每隔一段时间需检查其连接器的接触情况：•检查连接器固定是否牢固；•检查连接器针脚是否存在腐蚀、断裂等损坏情况；•检查接线是否存在松动现象。

模块电源应用指南电源的可靠性对于整个系统的性能起着至关重要的作用。

在开发一个系统时，如果最后才设计电源的话，往往会导致成本增加，可靠性下降。

一开始就将电源集成在系统中来进行整体设计，就能节约开支和时间，提高产品的质量。

设计和选择电源时应认真考虑配电方案、布局、接地回路等，以实现对负载端良好的供电，达到高电压调整精度、低噪音，同时避免系统中电路之间的干扰、振蕴以及过热等问题的出现。

下面将对电源的特性、正确的选择和使用等进行阐述。

一. 系统中电源的设计和选择1．确定所用电源的规格 ：(1) 电源功率；(2) 电源输出电压，输出端数；(3) 电源尺寸 。

2．使用标准模块设计系统时，请尽可能使用市场上通用的电源模块。

这样可缩短设计和开发的时间，提高可靠性。

3．尽量减少电源的输出端数一般很容易买到现存的3～4输出端的电源，输出端更多的电源就难找到，另外价格也贵。

4．冷却方法设计系统时，必须认真考虑散热问题。

如果使用自然冷却，应该确保顶部和底部有足够的通气孔，以形成冷却空气流。

如果使用风扇冷却，应该确保空气流经过每个电源。

在系统和电源共用一个风扇的情况下，至少应该有25%以上的风量用于冷却电源。

无论使用哪种冷却方式，都必须通过测量电源的关键性发热元器件来验证冷却效率，而不能仅仅只是测量环境温度。

电源中的这些关键发热元器件通常包括开关器件，整流二极管，电解电容及其它发热元器件。

5．布局安排好电源的位置，尽可能地缩短输入和输出连线。

系统中较长的AC馈线就像接收天线一样，会增加EMI，而过长的输出馈线会降低电压调整精度，增加噪音。

6．系统内的配电DC/DC变换器常用来给系统供电。

除去+5伏，系统内的各种电路板还需要±12伏，±15伏给运算放大器，A/D或D/A变换器，显示器等供电。

另外在用电池供电的情况下，用DC/DC变换器将电池在较大范围内变动的，不太稳定的电压变换为所需要的经调整过的各种电压。

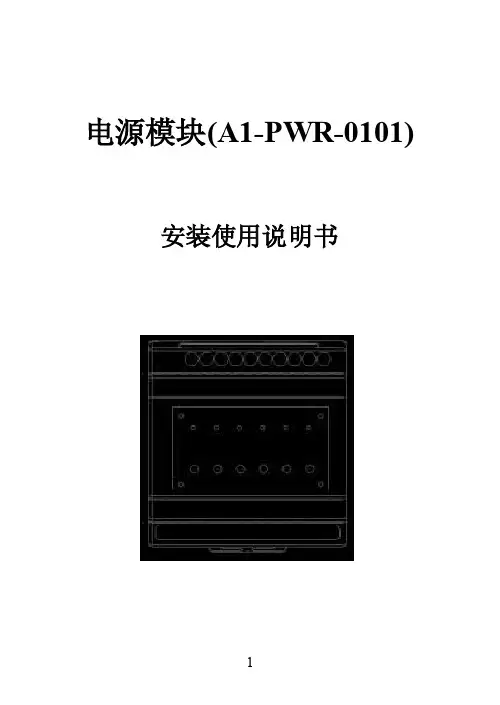

电源模块(A1-PWR-0101) 安装使用说明书1.产品简介本产品外观塑胶外壳，并使用网格壳体，便于内部散热；配有标准的配电箱导轨槽，安装方便；订制专业的电源处理模块,具有过热保护,过流保护,过压、接地等多重保护。

能稳定的输出DC12V,最大输出电流3.5A。

对整个系统的继电器模块,调光模块及控制开关面板等设备提供正常工作电压。

外型尺寸:9cm x 7.5cm x 7cm安装使用简便，出现意外损坏时只需更换硬件无须任何设置即可使用。

2.产品特点通过订制专业的电源处理模块。

完成对整个系统的正常动行提供所需的稳定电压12V。

过热保护:当温度达到70℃时,过热保护起作用,之后模块处于不工作状态,当温度低于70℃时,模块又开始正常工作。

过载保护:当负载超过42W时,过载保护起作用,之后模块处于不工作状态,但当负载小于42W 时,模块又开始正常工作。

短路保护:当电路中出现短路现象时,短路保护起作用，排除后模块开始正常工作。

安装使用简便，出现意外损坏时只需更换硬件无须任何设置即可使用3.包装说明3.1.配送部件清单3.2.包装示意图产品的外包装为一立方体纸盒，如下产品盒内摆放位置如图所示：4.使用说明4.1.1.结构说明①AC输入接口外接220V电源输入。

③DC输出接口端子，为系统控制设备提供稳定的12V工作电压。

5.电源模块的安装说明：电源模块配电箱安装方式5.1.1.接口说明接口正面示意图:可对主机、继电器模块、调光模块,开关面板等设备进行供电。

接口反面示意图:接线标记图含义如下：1.输入端：输入电压范围AC90-250V L：火线N：零线AC输入端N、L分别有多个接线端子组成，且接线端子的内部是相通的，相当于一个接点。

（注：其他大功率设备不能在此共享接线）6.参数介绍6.1.极限参数（T=25℃）A6.2.推荐工作条件（T=25℃）：A7.注意事项7.1.日常使用过程中应放置在干燥的地方7.2.进行清洁保养前，必须先切断电源。

1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。

2）本产品使用在家庭环境内有时会发生电波干扰。

此时应采取充分对策。

3）本产品通过强化绝缘进行触电防护。

将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。

4）本产品使用时所有室内配线超过30m 的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。

5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。

6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。

7）配线时请遵守各地的规定。

8）为了防止机器损坏和防止机器故障，请在与本产品连接的电源线或较大容量的输入输出线上安装适当容量保险丝等方法保护电路。

9）请不要将金属片及导线碎屑混入本产品中，否则可能导致触电、火灾、故障。

10）请按规定力矩确实的拧紧螺丝。

如果螺丝不完全拧紧，有可能导致触电、火灾。

11）为了不妨碍本产品散热，请不要堵塞机壳周围散热窗孔及设备通风口。

12）本产品未使用的端子不要接任何线。

13）请务必在断电后再进行清洁，请用干的软布擦产品上的污垢，而且不用吸湿剂类，否则可能导致变形、变色。

14）请不要用硬物敲打或擦蹭显示面板。

15）本说明书以读者具有电气、控制、计算机以及通信等方面的基础知识为前提。

16）本说明书中使用的图例、数据例和画面例，是为了便于理解说明书而记入的，并不保证是其动作的结果。

17） 为了长期安全的使用本产品，定期维修是必要的。

本产品的某些部件有的受寿命限制，有的因长年使用性能会发生变化。

18）在没有事先预告情况下，有可能变更说明书的内容。

有关说明书的内容期望无任何漏洞，您如果有疑问或异议，请与本公司联系。

1）当本产品的故障或异常有可能导致系统重大事故的场合，请在外部设置适当的保护电路。

2）在全部配线完成之前，请不要接通电源。

否则可能导致触电、火灾、故障。

3）不要在产品记载规格要求范围之外使用。

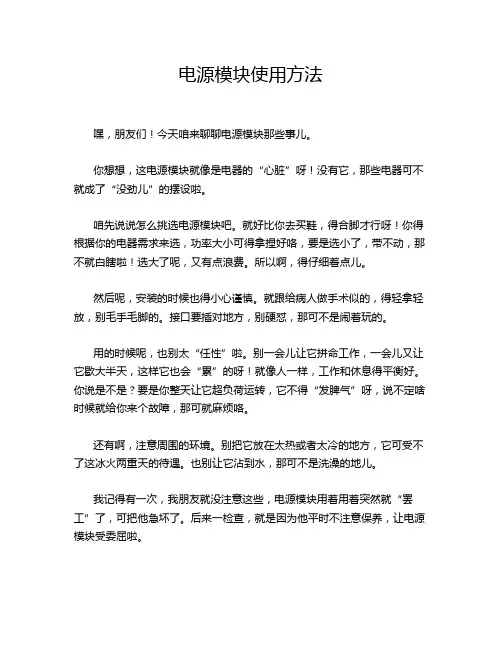

电源模块使用方法
嘿，朋友们！今天咱来聊聊电源模块那些事儿。

你想想，这电源模块就像是电器的“心脏”呀！没有它，那些电器可不就成了“没劲儿”的摆设啦。

咱先说说怎么挑选电源模块吧。

就好比你去买鞋，得合脚才行呀！你得根据你的电器需求来选，功率大小可得拿捏好咯，要是选小了，带不动，那不就白瞎啦！选大了呢，又有点浪费。

所以啊，得仔细着点儿。

然后呢，安装的时候也得小心谨慎。

就跟给病人做手术似的，得轻拿轻放，别毛手毛脚的。

接口要插对地方，别硬怼，那可不是闹着玩的。

用的时候呢，也别太“任性”啦。

别一会儿让它拼命工作，一会儿又让它歇大半天，这样它也会“累”的呀！就像人一样，工作和休息得平衡好。

你说是不是？要是你整天让它超负荷运转，它不得“发脾气”呀，说不定啥时候就给你来个故障，那可就麻烦咯。

还有啊，注意周围的环境。

别把它放在太热或者太冷的地方，它可受不了这冰火两重天的待遇。

也别让它沾到水，那可不是洗澡的地儿。

我记得有一次，我朋友就没注意这些，电源模块用着用着突然就“罢工”了，可把他急坏了。

后来一检查，就是因为他平时不注意保养，让电源模块受委屈啦。

所以啊，咱可得好好对待电源模块。

它虽然不会说话，但它也有自己的“感受”呢！咱可不能亏待了它。

总之，电源模块这玩意儿看着不大，作用可不小。

咱得像爱护宝贝一样爱护它，让它能好好地为咱的电器服务。

这样咱才能舒舒服服地享受电器带来的便利呀，大家说是不是这个理儿？。

模块电源应用指南电源的可靠性对于整个系统的性能起着至关重要的作用。

在开发一个系统时，如果最后才设计电源的话，往往会导致成本增加，可靠性下降。

一开始就将电源集成在系统中来进行整体设计，就能节约开支和时间，提高产品的质量。

设计和选择电源时应认真考虑配电方案、布局、接地回路等，以实现对负载端良好的供电，达到高电压调整精度、低噪音，同时避免系统中电路之间的干扰、振蕴以及过热等问题的出现。

下面将对电源的特性、正确的选择和使用等进行阐述。

一. 系统中电源的设计和选择1．确定所用电源的规格 ：(1) 电源功率；(2) 电源输出电压，输出端数；(3) 电源尺寸 。

2．使用标准模块设计系统时，请尽可能使用市场上通用的电源模块。

这样可缩短设计和开发的时间，提高可靠性。

3．尽量减少电源的输出端数一般很容易买到现存的3～4输出端的电源，输出端更多的电源就难找到，另外价格也贵。

4．冷却方法设计系统时，必须认真考虑散热问题。

如果使用自然冷却，应该确保顶部和底部有足够的通气孔，以形成冷却空气流。

如果使用风扇冷却，应该确保空气流经过每个电源。

在系统和电源共用一个风扇的情况下，至少应该有25%以上的风量用于冷却电源。

无论使用哪种冷却方式，都必须通过测量电源的关键性发热元器件来验证冷却效率，而不能仅仅只是测量环境温度。

电源中的这些关键发热元器件通常包括开关器件，整流二极管，电解电容及其它发热元器件。

5．布局安排好电源的位置，尽可能地缩短输入和输出连线。

系统中较长的AC馈线就像接收天线一样，会增加EMI，而过长的输出馈线会降低电压调整精度，增加噪音。

6．系统内的配电DC/DC变换器常用来给系统供电。

除去+5伏，系统内的各种电路板还需要±12伏，±15伏给运算放大器，A/D或D/A变换器，显示器等供电。

另外在用电池供电的情况下，用DC/DC变换器将电池在较大范围内变动的，不太稳定的电压变换为所需要的经调整过的各种电压。

目录一、概述二、工作原理三、技术指标四、模块特点五、模块结构和功能六、使用方法七、注意事项八、简单故障处理九、售后服务本使用说明书适用于JZ-22020B型高频开关电源模块公司地址：哈尔滨市南岗区哈平路162号电话：0451-*******传真：0451-*******邮政编码：150040一、概述目前我国发电厂和变电站正在大规模改造直流系统的电源设备，过去采用的相控电源和磁饱和式电源存在稳压、稳流精度差、纹波系数大及对输入电网谐波污染大等缺点，已经不能满足我国电力工程发展的需要。

而被体积小、重量轻效率高、噪声小、稳压稳流精度高、响应速度快的高频开关电源逐步取代，并且可以方便的实现“四遥”功能和N+1冗余备份，使得电力直流系统运行更可靠。

JZ-22020B型高频开关电源模块是集九洲公司多年开发生产经验，为电力直流系统开发的高科技产品，满足现代电力市场的需求。

二、工作原理JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。

模块采用交流三相三线制380VAC平衡输入方式，不存在中线电流损耗。

模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。

三、技术指标1.工作环境温度：-10～45℃2.工作环境湿度：≤90％PH无结露3.工作环境高度：≤2000m海拔4.交流输入电压: 380V±20％5.交流输入频率: 50/60±2％6.整定输出电压: 243VDC7.输出电压范围: 180～300VDC8.整定输出电流: 20ADC9.输出电流范围: 2～20ADC连续可调10.稳压精度: ≤±0.2％11.稳流精度: ≤±0.2％12.纹波系数: ≤±0.2％13.并机不均流度：≤±5％(单只模块电流大于2A)14.输入欠压保护：304±2VAC15.输入过压保护：456±2VAC16.输出过压保护：300±2V17.输出限流保护：20±0.2A18.模块过热保护：85±5℃19.效率：90％20.冷却方式：温控风冷四、模块特点1.交流输入范围宽：380V±20％2.先进的无源PFC技术: 更好地抑制高次谐波，功率因数可达0.95。

DC/DC电源模块手册电源解决专家PowerGood ，为电源模块而诞生的专家PowerGood 之工业应用电源模块，兼具应用范围广及规格多样化特色，可应用于各种工业化设备与系统之中，功率从1W-600W ，输入电压范围涵盖9-700Vin ，符合多国安规认证及EMC 认证，除了提供电源模块以外、更提供弹性的模组化电源(PSU)，提供快速性客制化服务，紧贴着应用市场的脉动。

PowerGood 不断推陈出新，提供客户最适切的产品，成为工业设备应用领域的领航者。

航天应用电源模块 医疗应用电源模块医疗行业所需求的电源模块，倾向于小型化及专业可靠。

为了因应于医疗设备及加强型隔离系统之严苛应用，PowerGood 所提供应用于医疗用之电源模块，为BF 等级设计，并且增强绝缘4k Vac ，低泄漏电流 100uA 。

适合应用于医疗机械设备之中，包含呼吸器、分析仪等各类设备。

并且随着新型医疗设备不断涌现，PowerGood 将因应市场需求，设计出更多符合需求之医疗应用电源模块。

PowerGood 创立于1989年，至今已经三十余年，提供客户最优异的品质、专利的拓扑电路、稳定的交期、专业的服务，成为客户最强大的事业后盾及伙伴。

PowerGood 产品线完整，从AC/DC 到DC/DC 电源转换器，提供标准品来满足客户需求，并与终端使用者合作，研发客制化产品，解决客户痛点，成为客户最大的后盾。

工业应用电源模块轨道应用电源模块轨道交通建设已经进入快速发展阶段，并且在AC/DC 及DC/DC 电源模块中提出了更严苛设计及挑战需求，PowerGood 了解轨道应用之环境严峻，因此产品皆符合轨道产业需求的高可靠、高耐用的特性，可应用于轨道之中的牵引设备、监控设备、通讯设备、驾驶设备...等系统之中。

PowerGood 的轨道系列产品工作壳温宽、隔离耐压高，并通过EN50155认证及EN45545-2防火保护认证，是轨道交通应用的最佳解决方案。

ADF500W 系列电源模块应用指导书文档版本 02 发布日期2015-11-30华为技术有限公司版权所有© 华为技术有限公司2015。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：******************客户服务电话：4008302118前言概述本文档详细的描述了ADF500W系列的原理、使用方法以及具体的操作指导，同时提供了常见的问题解答及故障处理方法。

读者对象本文档主要适用于以下工程师：●硬件工程师●软件工程师●系统工程师●技术支持工程师符号约定在本文中可能出现下列标志，它们所代表的含义如下。

修改记录修改记录累积了每次文档更新的说明。

最新版本的文档包含以前所有文档版本的更新内容。

文档版本02(2015-11-28)增加滤波电路文档版本01(2015-09-28)第一次正式发布应用指导书目录目录前言 (ii)1 概述 (1)2 模块结构........................................................................................................ 错误！未定义书签。

2.1 结构图 (3)2.2 引脚说明 (5)3 模块时序 (8)3.1 开机时序特性 (8)3.2 关机时序特性 (9)3.3 停机、待机、保护及恢复特性 (10)4 推荐电路 (13)4.1 ADF10S48B推荐电路 (13)4.1.1 输入滤波电路 (14)4.1.2 防护电路 (14)4.1.3 PFC母线电路 (15)4.1.4 输出滤波电路 (17)4.2 ADF18S28B推荐电路 (19)4.2.1 输入滤波电路 (19)4.2.2 防护电路 (20)4.2.3 PFC母线电路 (21)4.2.4 输出滤波电路 (22)4.3 ADF42S12B-A推荐电路 (24)4.3.1 输入滤波电路 (24)4.3.2 防护电路 (25)4.3.3 PFC母线电路 (26)4.3.4 输出滤波电路 (27)4.4 并机运行推荐电路 (28)5 热评估和散热器选择 (30)6 故障处理 (32)1 概述ADF500W系列全砖电源模块包含三款产品，输出电压涵盖48V、28V和12V，输出功率500W，输出效率高；支持宽范围交直流输入，支持贴壳和散热器散热，支持多模块并机，并具备PMBus通信及相关保护功能，浪涌防护满足IEC/EN61000-4-5标准。

英飞源充电模块说明书一、产品概述二、使用方法1.温度条件：在-20℃至60℃的环境温度范围内，可正常使用。

2.输入电压：输入电压范围为AC220V～AC240V，频率为50Hz/60Hz。

3.输出电压：输出电压为DC48V，电流为10A。

请确保被充电设备支持DC48V电压。

4.充电连接：将充电模块的插头插入电动车充电接口，确保连接牢固。

5.开关机操作：将电源插头插入电源插座，将充电模块的开关从OFF转到ON，即可将充电模块开启。

同样的，关闭充电模块时，将开关从ON转到OFF。

6.充电环境：在充电模块启动的同时，请确保周围没有易燃、易爆物品，并保证通风良好。

三、注意事项1.使用前请先阅读本说明书，并按照说明书上的提示进行操作。

2.充电模块仅适用于电动车充电，请勿将其用于其他用途。

3.使用过程中请勿淋湿水或其他液体，以免引发短路和电气故障。

4.在充电时请勿将充电模块接触到裸露的电线或电源插座。

5.在充电时请勿触碰插头和插座，以免引发触电危险。

6.请勿将充电模块与易燃、易爆物品接触在一起，以防火灾和爆炸危险。

7.若长时间不使用充电模块，请及时将其断开电源并存放在干燥、通风的地方。

四、维护保养1.定期清洁：使用过程中，请定期清洁充电模块的外壳，确保散热良好。

2.防尘防潮：若长时间不使用充电模块，请使用防尘罩将其覆盖，以保护内部部件不受灰尘和湿气侵害。

3.定期检查：定期检查充电模块的电源线是否磨损或受损，若有破损，请立即更换，以防电气事故发生。

五、注意事项1.请勿儿童单独使用充电模块，请保持儿童远离充电模块以防触电危险。

2.请遵守国家和地方的充电规定和法规。

4.请勿进行自行维修、改装或拆卸充电模块，以免引发意外事故。

5.若长时间没有充电需求，请将充电模块拔掉电源插头，并存放在干燥、通风的地方。

六、售后服务。
