中考化学金属及酸碱盐反应的图像综合题附答案解析

一、中考初中化学金属及酸碱盐反应的图像1．下列图像分别与选项中的操作相对应，其中不合理的是A．向MnO2中加入过氧化氢溶液B．向一定量硫酸铜溶液中加入铝C．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）D．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液【答案】D【解析】【分析】【详解】A、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A正确；B、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为()42432Al+3CuSO =+3Cu Al SO 54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B 正确；C 、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C 正确；D 、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D 不正确。

故选D 。

2．将一定质量的锌粉加入到含硝酸银和硝酸铜的混合溶液中，充分反应。

反应过程中固体质量与加入锌粉的质量关系如下图所示。

下列说法正确的是（ ）A ．d 点溶液为蓝色B ．a 点固体为Zn 、Cu 、AgC ．b 点溶液中的溶质有两种D ．c 点固体中加入稀盐酸有气泡产生 【答案】C 【解析】 【分析】锌、银、铜的活动性顺序是：锌>铜>银；锌粉加入到含硝酸银和硝酸铜的混合溶液中，锌先与溶液中硝酸银反应完全后，再与硝酸铜反应；反应过程中析出固体质量是纵坐标，加入锌粉的质量是横坐标；锌和硝酸银反应固体质量增加，锌与硝酸铜反应固体质量减少；所以0b 段是锌和硝酸银反应，bc 段是锌与硝酸铜反应，cd 段是锌粉过量。

【详解】A 、 d 点是锌粉过量，已经把硝酸银和硝酸铜两者反应完全，溶液中没有了硫酸铜，溶液不为蓝色，不符合题意；B 、a 点是锌与硝酸银反应了一部分，所以a 点固体只有Ag ，不符合题意；C 、b 点是锌和硝酸银恰好完全反应，锌与硝酸银反应生成银和硝酸锌，硝酸铜还没反应，所以b 点溶液中的溶质是硝酸锌、硝酸铜两种，符合题意；D 、c 点是锌与硝酸铜完全反应，析出固体是Ag 、Cu ，Ag 和Cu 在金属活动性顺序表中氢的后面，不与稀盐酸反应，不符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。

①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。

②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。

③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。

④若M中含有氯化镁，氯化镁与氢氧化钡溶液反应生成氢氧化镁沉淀和氯化钡，稀盐酸能与过量的氢氧化钡溶液反应生成氯化钡和水，稀盐酸能与氢氧化镁沉淀反应生成氯化镁和水，c点后溶液中稀盐酸过量，溶质有氯化钡、氯化镁、氯化氢三种溶质，c点后溶液中的溶质不少于两种，故说法正确。

故①②③④判断均合理。

故选：A。

2．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。

下列说法正确的是A ．a 点时，溶液pH>7B ．c 点时，溶液中含有两种溶质C ．b 点时，溶液质量比原混合溶液质量小D ．d 点时，整个反应过程消耗的氢氧化钠溶液质量为8g 【答案】B 【解析】 【分析】 【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H 2O ，MgCl 2+2NaOH=Mg(OH)2↓+2NaCl ，a 点时，盐酸没有完全反应，溶液显酸性，pH <7，故A 错误；B. c 点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b 点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C 错误；D. d 点时，生成了8g 氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x 。

【化学】九年级化学图像题 金属及酸碱盐反应题20套(带答案)及解析一、化学图像题 金属及酸碱盐反应的图像1．将等质量且形状大小相同的甲、乙两种金属分别加入到等质量且溶质质量分数相同的稀盐酸中，产生氢气的质量随反应时间的变化关系如图所示。

下列说法不正确的是A ．甲的金属活动性比乙强B ．甲可能是镁，乙可能是铝C ．反应结束时，甲一定无剩余，乙可能有剩余D ．甲的相对原子质量一定小于乙【答案】D【解析】【详解】A 、从图象中不难看出，金属甲完全反应需要的时间短，说明金属甲的反应速率快，即金属甲的金属活动性强，金属甲比乙活泼，选项正确，不符合题意；B 、根据反应方程式，22Mg +2HCl=MgCl +H 242↑322Al+6HCl=2AlCl +3H 546↑，54：6=18：2，即等质量的金属，镁产生的气体比铝少，且镁比铝活泼，镁产生的气体速率比铝快，故甲、乙两种金属可能分别为镁、铝，选项正确，不符合题意；C 、乙产生的氢气更多，所以消耗的盐酸更多，而两实验盐酸的量相同，故与甲反应的盐酸一定剩余，甲已经完全反应，选项正确，不符合题意；D 、金属与酸反应产生的量与金属相对原子质量和金属的化合价有关，由于金属的化合价不确定，不能比较金属的相对原子质量，，选项错误，符合题意。

故选D 。

【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。

2．下列四个图象能正确反映对应变化关系的是（ ）A ．向NaOH 溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2 D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。

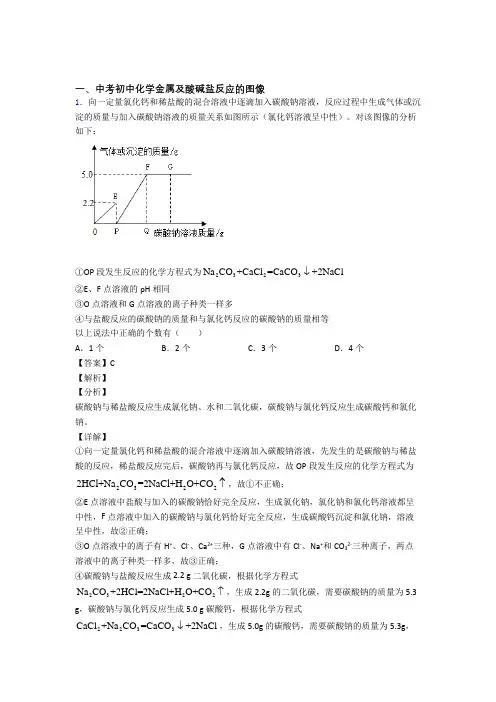

一、中考初中化学金属及酸碱盐反应的图像1．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。

对该图像的分析如下：①OP 段发生反应的化学方程式为3322=Na CO +CaCl aCO +2l C NaC ↓②E 、F 点溶液的pH 相同③O 点溶液和G 点溶液的离子种类一样多④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等以上说法中正确的个数有（ ）A ．1个B ．2个C ．3个D ．4个 【答案】C【解析】【分析】碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。

【详解】①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP 段发生反应的化学方程式为23222HCl+Na CO 2NaCl+H O+CO =↑，故①不正确；②E 点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F 点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确；③O 点溶液中的离子有H +、Cl -、Ca 2+三种，G 点溶液中有Cl -、Na +和CO 32-三种离子，两点溶液中的离子种类一样多，故③正确；④碳酸钠与盐酸反应生成2.2 g 二氧化碳，根据化学方程式2322Na CO +2HCl=2NaCl+H O+CO ↑，生成2.2g 的二氧化碳，需要碳酸钠的质量为5.3 g ，碳酸钠与氯化钙反应生成5.0 g 碳酸钙，根据化学方程式2233=CaCl +Na CO CaCO +2NaCl ↓，生成5.0g 的碳酸钙，需要碳酸钠的质量为5.3g ，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。

故选C。

2．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

一、中考初中化学金属及酸碱盐反应的图像1．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。

氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。

故选D。

2．将一定质量的锌粉加入到含硝酸银和硝酸铜的混合溶液中，充分反应。

反应过程中固体质量与加入锌粉的质量关系如下图所示。

下列说法正确的是（）A．d点溶液为蓝色B．a点固体为Zn、Cu、AgC．b点溶液中的溶质有两种D．c点固体中加入稀盐酸有气泡产生【答案】C【解析】【分析】锌、银、铜的活动性顺序是：锌>铜>银；锌粉加入到含硝酸银和硝酸铜的混合溶液中，锌先与溶液中硝酸银反应完全后，再与硝酸铜反应；反应过程中析出固体质量是纵坐标，加入锌粉的质量是横坐标；锌和硝酸银反应固体质量增加，锌与硝酸铜反应固体质量减少；所以0b段是锌和硝酸银反应，bc段是锌与硝酸铜反应，cd段是锌粉过量。

【详解】A、 d点是锌粉过量，已经把硝酸银和硝酸铜两者反应完全，溶液中没有了硫酸铜，溶液不为蓝色，不符合题意；B、a点是锌与硝酸银反应了一部分，所以a点固体只有Ag，不符合题意；C、b点是锌和硝酸银恰好完全反应，锌与硝酸银反应生成银和硝酸锌，硝酸铜还没反应，所以b点溶液中的溶质是硝酸锌、硝酸铜两种，符合题意；D、c点是锌与硝酸铜完全反应，析出固体是Ag、Cu，Ag和Cu在金属活动性顺序表中氢的后面，不与稀盐酸反应，不符合题意。

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。

C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。

一、中考初中化学金属及酸碱盐反应的图像1．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。

氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。

故选D。

2．下列图象分别与选项中的操作项对应，其中合理的是( )A．向氢氧化钠溶液中不断加水，溶液的pH与加入水的质量关系B．某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体C．向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸钙固体【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，不符合题意；B、某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体，硝酸钾能继续溶解，当达到饱和状态后不再发生改变，但KNO3不饱和溶液溶质质量分数不可能为0，即起始值不为0，不符合题意；C、向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液，NaOH先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铁反应会生成氢氧化铁沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，符合题意；D、碳酸钙在高温下分解生成氧化钙和二氧化碳，加热到一定温度才能分解，随着反应的进行，剩余固体的质量逐渐减少，但不可能减少至0，不符合题意。

【化学】九年级化学图像题金属及酸碱盐反应解题技巧讲解及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．相同质量相同形状的铁和锌，分别与等质量，等浓度的稀盐酸反应，产生氢气的量与反应时间的关系如图所示，下列说法正确的是A．乙表示锌与盐酸的反应B．铁可能与盐酸恰好完全反应，而锌有剩余C．两个反应消耗金属的质量不相等D．所得溶液的质量相等【答案】C【解析】【分析】铁与稀盐酸反应原理：Fe＋2HCl=FeCl2＋H2↑，每56份铁能产生2份氢气；锌与稀盐酸反应原理：Zn＋2HCl=ZnCl2＋H2↑，每65粉锌能产生2份氢气；【详解】A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；D、每65粉锌能产生2份氢气，每56份铁能产生2份氢气，锌参加反应后，所得溶液的质量大；故选选项错误；故选：C。

2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。

一、中考初中化学金属及酸碱盐反应的图像1．下列图象分别与选项中的操作项对应，其中合理的是( )A．向氢氧化钠溶液中不断加水，溶液的pH与加入水的质量关系B．某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体C．向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸钙固体【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，不符合题意；B、某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体，硝酸钾能继续溶解，当达到饱和状态后不再发生改变，但KNO3不饱和溶液溶质质量分数不可能为0，即起始值不为0，不符合题意；C、向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液，NaOH先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铁反应会生成氢氧化铁沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，符合题意；D、碳酸钙在高温下分解生成氧化钙和二氧化碳，加热到一定温度才能分解，随着反应的进行，剩余固体的质量逐渐减少，但不可能减少至0，不符合题意。

故选C。

2．将一定质量的锌粉加入到含硝酸银和硝酸铜的混合溶液中，充分反应。

反应过程中固体质量与加入锌粉的质量关系如下图所示。

下列说法正确的是（）A．d点溶液为蓝色B．a点固体为Zn、Cu、AgC．b点溶液中的溶质有两种D．c点固体中加入稀盐酸有气泡产生【答案】C【解析】【分析】锌、银、铜的活动性顺序是：锌>铜>银；锌粉加入到含硝酸银和硝酸铜的混合溶液中，锌先与溶液中硝酸银反应完全后，再与硝酸铜反应；反应过程中析出固体质量是纵坐标，加入锌粉的质量是横坐标；锌和硝酸银反应固体质量增加，锌与硝酸铜反应固体质量减少；所以0b段是锌和硝酸银反应，bc段是锌与硝酸铜反应，cd段是锌粉过量。

【详解】A、 d点是锌粉过量，已经把硝酸银和硝酸铜两者反应完全，溶液中没有了硫酸铜，溶液不为蓝色，不符合题意；B、a点是锌与硝酸银反应了一部分，所以a点固体只有Ag，不符合题意；C、b点是锌和硝酸银恰好完全反应，锌与硝酸银反应生成银和硝酸锌，硝酸铜还没反应，所以b点溶液中的溶质是硝酸锌、硝酸铜两种，符合题意；D、c点是锌与硝酸铜完全反应，析出固体是Ag、Cu，Ag和Cu在金属活动性顺序表中氢的后面，不与稀盐酸反应，不符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

故选A。

2．将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，测得溶液的电导率变化如图所示(电导率越大，说明溶液导电性越强)。

有关说法不正确的是A ．相同条件下，溶液中离子浓度越大，电导率越大B ．甲曲线电导率减小过程中四种离子数目都减少C ．甲曲线上的M 点对应溶液的pH=7D ．乙曲线所对应的实验过程中观察到溶液由红色变为无色【答案】D【解析】【分析】【详解】A 、将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，氢氧化钡与稀硫酸反应生成硫酸钡和水，氢氧化钡与硫酸钠反应生成硫酸钡和氢氧化钠，22442Ba(OH)+H SO =BaSO +2H O ↓，2244Ba(OH)+Na SO =BaSO +2NaOH ↓，随着反应的进行，甲、乙溶液中的离子浓度都逐渐减小，恰好完全反应时，离子浓度最小，稀硫酸和硫酸钠过量后，离子浓度又逐渐增加，由图可知，随着反应的进行，电导率也呈现先减小后增加的趋势，故相同条件下，溶液中离子浓度越大，电导率越大，不符合题意；B 、由图可知，甲的电导率变化趋势是，先减小至零，后逐渐增大，乙也呈现先减小后增大的趋势，但是没有减小至零，由此可知，甲曲线反映的是22442Ba(OH)+H SO =BaSO +2H O ↓，乙曲线反映的是2244Ba(OH)+Na SO =BaSO +2NaOH ↓，故甲曲线电导率减小过程中四种离子数目都减少，不符合题意；C 、甲曲线上的M 点电导率为0，说明这时氢氧化钡和稀硫酸恰好完全反应，故这时pH=7，不符合题意；D 、乙曲线所对应的实验为2244Ba(OH)+Na SO =BaSO +2NaOH ↓，溶液中始终都含有氢氧根离子，故溶液始终呈碱性，无色酚酞试液遇碱变红，故溶液一直是红色，符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。

溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。

故选C。

2．下列图像中有关量的变化趋势与对应叙述关系正确的是A．向一定质量表面生锈的铁片中滴加盐酸至过量B．向一定质量的稀硫酸中滴加水C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量D．高温煅烧一定质量的石灰石【答案】A【解析】【分析】【详解】A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢气质量不再改变，观察图象，符合变化，故A正确；B、稀硫酸呈酸性，其pH小于7，加水后酸性减弱，pH逐渐增大，观察图象pH在减小，故B错误；C、向氯化铁和盐酸的混合溶液中滴加氢氧化钠，氢氧化钠与盐酸反应生成氯化钠和水，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠，由于在酸性环境下氢氧化铁不会存在（氢氧化铁会与酸反应生成可溶性的盐），因此需要等盐酸完全反应后才会出现沉淀，观察图象一开始就出现沉淀，不符合反应事实，故C错误；D、石灰石高温煅烧后剩余固体主要是氧化钙质量不可能为零，故D错误；故选A。

【化学】九年级化学图像题金属及酸碱盐反应试题(有答案和解析)及解析一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。

下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。

故选C。

2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

一、中考初中化学金属及酸碱盐反应的图像1．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。

下列说法正确的是A ．a 点时，溶液pH>7B ．c 点时，溶液中含有两种溶质C ．b 点时，溶液质量比原混合溶液质量小D ．d 点时，整个反应过程消耗的氢氧化钠溶液质量为8g【答案】B【解析】【分析】【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H 2O ，MgCl 2+2NaOH=Mg(OH)2↓+2NaCl ，a 点时，盐酸没有完全反应，溶液显酸性，pH <7，故A 错误；B. c 点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b 点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C 错误；D. d 点时，生成了8g 氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x 。

22()MgCl +2NaOH =Mg OH +28058NaC gl5.8x ↓ 8058 5.8x g=，解得x =8g 整个反应过程消耗的氢氧化钠溶液质量包括与盐酸反应的氢氧化钠溶液质量与氯化镁反应的氢氧化钠溶液质量，所以整个反应过程消耗的氢氧化钠溶液质量>8g ，故D 错误。

故选B 。

【点睛】能从图像中获取正确的化学信息是解答此题的关键。

2．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

初三化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．向一定量pH＝3的硫酸溶液中不断加水稀释B．向一定量的饱和石灰水中不断加入生石灰C．向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量D．将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧【答案】C【解析】【详解】A、向一定量pH＝3的硫酸溶液中不断加水稀释，水是中性液体，溶液中的酸性不断减弱，pH增大，但溶液始终是呈酸性，图中的pH曲线无限接近7，不可能等于或大于7，不符合题意；B、向一定量的饱和石灰水中不断加入生石灰，生石灰会与水反应，生成氢氧化钙，导溶液中的溶剂不断减少，氢氧化钙不断析出，溶液中的溶质不断减少，曲线不断降低，不符合题意；C、向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量，根据方程式22Mg+2HCl=MgCl +H 和22MgO+2HCl=MgCl +H O 对比可知，参加反应的盐酸与生成的氯化镁的质量比都是73:95，也就是说参加反应盐酸的质量相同，生成氯化镁的质量也相同，曲线在同一线上。

设相同质量的镁和氧化镁的质量为M ，则镁与足量的盐酸反应，生成氯化镁的质量为95M 24 ，氧化镁与足量的盐酸反应生成的氯化镁的质量为95M 40 ，因为95M 24>95M 40，所以镁的曲线要比氧化镁的曲线高，符合题意； D 、将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧，根据质量守恒定律，反应物总质量等于生成物总质量，曲线是水平，不符合题意。

故选C 。

2．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。

如图所示中横坐标工表示固体乙的质量，纵坐标y 表示烧杯中的某物理量（见下表）。

下列实验与图像对应关系合理的是甲 乙 y A稀盐酸 氧化铜 溶液的质量 B水 氢氧化钠 溶液的质量 C饱和石灰水 生石灰 溶质的质量 D 硝酸银溶液 铜粉 溶质的质量A ．AB ．BC ．CD ．D【答案】D【解析】【分析】【详解】 A 、稀盐酸和氧化铜反应生成氯化铜和水，化学方程式为：CuO+2HCl=CuCl 2+H 2O ，反应后溶液的质量逐渐增大，稀盐酸完全反应后，溶液质量不变。

一、中考初中化学金属及酸碱盐反应的图像1．下列所示的图象能反映相对应实验的是A．向pH=12的Ca（OH）2溶液中不断加水稀释B．向碳酸氢钠固体中逐滴加入稀盐酸至过量C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合【答案】B【解析】【分析】【详解】A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。

【点睛】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

2．下列根据实验操作所绘制的图象中，正确的是（）A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。

B、木炭和氧化铜粉末混合加强热生成铜和二氧化碳，固体质量不断减少，故B错误。

C、加热一定量氯酸钾和二氧化锰固体混合物生成氯化钾和氧气，反应后质量变小，二氧化锰是催化剂，质量不变，故二氧化锰的质量分数不断增大，当氯酸钾完全分解后二氧化锰的质量分数不再变化，故C错误。

D、向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液，氢氧化钾与盐酸反应生成氯化钾和水，无沉淀产生，然后氢氧化钾再与氯化镁反应生成氢氧化镁沉淀和氯化钾，沉淀量不断增大，当恰好完全反应时沉淀量达到最大值，故D正确。
