实验：用电压表和电流表测导体的电阻

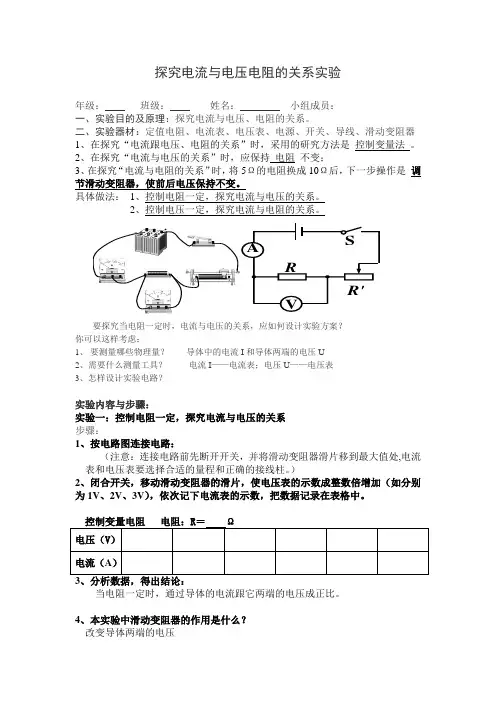

探究电流与电压电阻的关系实验控制变量法。

2、在探究“电流与电压的关系”时，应保持电阻不变；3、在探究“电流与电阻的关系”时，将5Ω的电阻换成10Ω后，下一步操作是调节滑动变阻器，使前后电压保持不变。

具体做法：1、控制电阻一定，探究电流与电压的关系。

2、控制电压一定，探究电流与电阻的关系。

要探究当电阻一定时，电流与电压的关系，应如何设计实验方案？你可以这样考虑：1、要测量哪些物理量？导体中的电流I和导体两端的电压U2、需要什么测量工具？电流I——电流表；电压U——电压表3、怎样设计实验电路？实验内容与步骤：实验一：控制电阻一定，探究电流与电压的关系步骤：1、按电路图连接电路：（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱。

）2、闭合开关，移动滑动变阻器的滑片，使电压表的示数成整数倍增加（如分别为1V、2V、3V），依次记下电流表的示数，把数据记录在表格中。

当电阻一定时，通过导体的电流跟它两端的电压成正比。

4、本实验中滑动变阻器的作用是什么？改变导体两端的电压实验二：控制电压一定，探究电流与电阻的关系步骤：1、按电路图连接电路：（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱。

）2、记下电阻值（如5Ω），闭合开关，移动滑动变阻器的滑片，使电压表的示数为某一值（如2V），记下电流表的示数，把数据记录在表格中；3、更换一个新的电阻，记下其阻值（如10Ω），移动滑动变阻器的滑片，使电压表的示数保持不变（如仍为4V），记下电流表的示数，把数据记录在表格中；4、再更换一个新的电阻，记下其阻值（如15Ω），重复上次实验。

5、分析数据，得出结论：当电压一定时，通过导体的电流跟它的电阻成反比。

6、本实验中滑动变阻器的作用是：控制导体两端的电压保持不变。

治·西蒙·欧姆，生于德国埃尔兰根城。

实验报告：探究电流跟电压和电阻的关系
实验目的: 探究电流与电压、电阻的关系
实验器材:电源、开关、电阻箱（0-9999Ω）、导线（7根）、电流表、电压表、滑动变阻器
实验电路图：
实验步骤：
一、保持电阻一定，探究电流跟电压的关系
1. 断开开关，按实验电路图连接电路，并把滑动变阻器的滑片移到阻值最大的位置；
2. 检查电路无误后闭合开关，取电源电压为6V，移动滑动变阻器的滑片P，使电压表示数分别为1V、2V、3V时，将对应的电流表示数记入表中。

3. 将器材整理好放回原处。

4. 分析数据，得出结论。

实验数据：
数据图像：
实验结论：当导体的电阻一定时，电路中的电流跟这段导体两端的电压成正比。

二、保持电压一定，探究电流跟电阻的关系
1. 断开开关，按电路图连接实验电路，并把滑动变阻器的滑片移到电阻值最大的位置；
2. 检查电路无误后闭合开关，移动滑动变阻器的滑片P，使电压表示数为2V时，将对应的电流表示数记入表中。

3. 断开开关，将定值电阻换成8 Ω、10 Ω，重复上述实验再做两次。

4. 分析数据，得出结论。

当导体两端的电压一定时，导体中的电流跟导体的电阻成反比。

实验误差分析与讨论：
1.导体发热带来的阻值变化，从而引起测量误差。

2.实验用的电流表和电压表本身精度不高引起的测量误差。

3.两表没有并排正放，导致读数时视线歪斜引起的读数误差。

图121.小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好。

他先将滑片放置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从6.0伏逐渐变小、电流表的示数从0.30安逐渐变大。

经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验，且步骤正确。

闭合电键后，他观察电表的示数，跟前次电键闭合时相比，发现电流表的示数没有变化，而电压表的示数变为如图12（a ）所示情况。

接着继续移动变阻器的滑片分别至某两处（其中一处在中点附近某位置），并观察了上述两处时的电表示数，但在记录数据时仅将电流表示数记录在下表的实验序号2和3中，遗忘了如图12（b ）和（c ）所示电压表的示数。

① 实验所用滑动变阻器的最大阻值为 欧，实验所用电源的电压为 伏； ② 请根据相关信息，将下表填写完整。

（计算电阻时，精确到0.1欧）.2.某小组同学做“用电流表、电压表测电阻”实验。

① 该实验的目的是： 。

② 为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示。

（a ）上述三个方案中，能实现“多次实验，减小误差”的方案有 （填序号）；方案Ⅲ与另两个方案相比，优点有： （写出两点即可）。

（b ）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图12所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）。

小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由。

3.小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变．①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中．闭合电键后，两电表的示数如图所示．接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则他在连接电路时存在的问题是______．②经过思考，小华重新实验，他正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所指的刻度与图所示一致．在小华同学前两次的实验中，______表的示数一定没有发生变化．③继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安，则此时，待测电阻RX阻值为______欧．（计算结果保留一位小数）④本实验所用的电源电压为______伏，滑动变阻器的最大阻值为______欧．4.在用电压表和电流表测出导体电阻的实验中．（1）此实验的原理是______（2）在虚线框内画出实验电路图，并把图1的实物对应连接起来．（滑动变阻器接线柱A必须使用）（3）实验中应测量物理量是______和______，分别用______和______测量．（4）连接电路时，开关应______，闭合开关前滑动变阻器滑片应置于______端（填“左”或“右”），滑动变阻器的作用是：______（5）某次实验，电流表和电压表的示数如图2所示，该次实验测得的电阻R X为______欧．（6）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中______端移动（填“左”、“右”），此时电压表示数为______伏．（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故的原因是______．5.小陆同学做“用电流表，电压表测电阻”实验，现只有电源（电压大于3伏且保持不变），待测电阻Rx，电压表（0-15伏量程档损坏），阻值为10欧的定值电阻R1，阻值为30欧的定值电阻R2，电键及导线若干，他经过思考，进行了三次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）（b）．（c）所示，请根据相关信息计算（需写出计算过程）．（1）小陆同学所用电源的电压U．（2）待测电阻Rx的阻值．（计算电阻时，精确到0.1欧）.6.你跟同桌小陈要做“伏安法测量小灯泡电功率”的实验，请回答下面的几个问题：（1）请在图1方框内画出该实验的电路图．（2）实验时，小陈刚连完最后一根导线，立即看到灯泡发出明亮的光．请你指出小陈在实验中两个操作不当之处：①_____ _②_____ _ （3）实验时选用的小灯泡的额定电压是2.5V，当小灯泡正常发光时电流表的读数如图2所示，此小灯泡的额定功率是______W．（4）小陈根据测量灯泡实际功率的多组实验数据作出了I-U图象，如图3所示，结果发现图象不是直线．这表明通过灯泡的电流与它两端的电压不成正比．小陈很纳闷，请你帮助他分析其中的原因．答：______．7.在“用电流表、电压表测电阻”的实验中，（1）连接电路时，电键应处于__ __状态，使用电流表时，必须使电流从它的______ 接线柱流入．（2）小明同学在实验时连接的电路如图所示，图中还有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，滑动变阻器的滑片P向右移动时，电压表示数变大．（3）该同学在实验时，多次改变滑动变阻器滑片的位置其目的是为了____ __．8.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图.（1）闭合开关前，应向端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小.（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A.这时，灯丝突然烧断，则电压表的示数（选填“变大”“变小”或“不变”）.换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U0.9.小明同学在做“用电流表、电压表测电阻”的实验中，器材均完好，所用电源电压为6伏，滑动变阻器上标有“20Ω 2A”字样．（1）在图1所示的电路中，有一根导线尚未连接，请用笔画线代替导线在图中正确连接．（2）小明同学正确连接好电路，闭合电键后，电流表、电压表示数如下表所示．请你根据表中电流表、电压表示数可能出现的几种情况，帮助小明判断故障原因（均选填“待测电阻断路”、“待测电阻短路”、“滑动变阻器断路”或“滑动变阻器短路”）．电流表示数（A）电压表示数（V）故障原因 0.3 0 ______ 0 6 ______（3）经讨论，该小组同学重新连接，并按照正确步骤实验，在滑片P移到中点位置时，电流表A的示数如图2所示，读数是______安，这时候测得的待测电阻的阻值是______欧．（4）为了减小实验误差，必须多次改变待测电阻两端的电压，可采用的操作方法是______．1.① 20;7.5②2.①会用电流表、电压表测电阻②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；变阻器连入电路处于电阻的最大值，可保护电路元件。

1（09金华）小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。

已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0．6安，电压表V1的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。

(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在右端(填“左”或“右”)。

闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是滑动变阻器R2断路。

(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。

分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成正比。

(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。

则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为0.3 安。

2（09潍坊）(4分)小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。

电阻R/Ω 5 6 10 15 20 30电流I/A 0.6 0.5 0.3 0.2 0.15 0.1可以得出的结论是：电压不变时，导体中的电流与电阻成反比。

(2)滑动变阻器R′在此实验中的主要作用是：调整R′的阻值，使R两端电压保持不变。

3（09安顺）（6分）刘阳同学想利用图8 所给实验器材，探究电流与电压和电阻的关系。

（1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。

（2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d 四点中的哪两点才能测量R1两端的电压。

（3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。

（4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？答案：（1）电流表正负接线错误，滑动变阻器接线错误（2）bc（或bd）（3）电阻一定时，导体中的电流与它两端的电压成正比。

第二节根据欧姆定律测量导体的电阻知识与技能1．知道用电流表和电压表测电阻的实验原理。

2．会同时使用电压表和电流表测量导体的电阻。

过程与方法1．通过测量电阻，学习一种应用欧姆定律测量电阻的方法。

2．通过屡次测量取平均值进一步体会减小测量误差的方法。

情感、态度与价值观1．通过应用欧姆定律测量电阻体验物理规律在解决实际问题中的意义。

2．认真完成实验，养成做事严谨的科学态度。

教学重点1．学习应用欧姆定律，用电流表和电压表测量电阻。

2．理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。

教学难点应用欧姆定律解决简单的实际问题。

教具准备电流表、电压表、滑动变阻器、电池、开关、定值电阻等。

新课引入教师出示几个电阻，告诉学生，这些电阻的阻值未知。

你用什么方法能知道这些电阻的阻值是多少吗？学生展开讨论，各抒己见。

教师：试说明测量原理，并作出测量电路图。

学生思考分组讨论，设计出实验电路图：教师根据学生设计的电路进行提问。

教师：你测出几组数据？学生：一组。

教师：利用这一组数据计算出来的电阻值准确吗？为什么？学生：不准确。

教师：那应该怎么办呢？学生：多测几组数据，求电阻的平均值减小误差，使实验结果更准确。

教师点拨：用什么方法可以改变通过定值电阻的电流和定值电阻两端的电压？应如何改进测量电路图？学生思考、改进实验电路：在原来的根底上，加一个滑动变阻器，通过滑动变阻器获得不同的电压和对应的电流值。

学生实验：测量电阻两端电压和对应的电流值。

教师引导学生明确以下几点内容：1．实验原理：R ＝U I。

2．实验电路图：3R ＝教师提出问题：改变通过定值电阻的电流和定值电阻两端的电压，定值电阻的阻值会改变吗？学生：不会。

教师：为什么没改变呢？学生：电阻是导体本身的特性，与导体两端的电压及通过导体的电流无关。

如果是测小灯泡的电阻，需要屡次测量求平均值吗？教师点拨：通过多组数据求出定值电阻阻值，再求此阻值的平均值可以减小实验误差。

1.如果物理量是个恒量，多次测量求平均值减小实验误差（1）测量物体的长度（2）用电压表和电流表测导体（定值电阻）的电阻2.多次测量，寻找普遍性规律（1）研究杠杆的平衡条件（2）研究串、并联电路的电压、电流特点时，换用不同定值电阻，多次测量（3）研究电流与电压、电阻的关系（4）测量小灯泡的电阻多次测量（5）测量小灯泡功率例１:在物理实验中，经常要进行多次测量，其目的有两个：一是为了减小误差；二是为了寻找规律．在测量电功率的实验中，多次测量的目的是 ______；在测量物体长度的实验中，多次测量的目的是 ______．解析：首先要了解实验的目的，在此基础上来判断多次测量的目的。

测量电功率的实验是为了研究电功率与电压、电流的关系，因此多次测量是为了寻找普遍规律；而在测量物体长度的实验中，多次测量取平均值是为了减小误差，使实验结果更接近准确值。

故答案为：寻找规律；减小误差。

例２：在物理实验中，经常要进行多次测量，其目的有两个：一是为了减小误差；二是为了寻找规律．以下两个实验中，属于减小误差的是______；属于寻找规律的是______（填序号）（1）在测量导体电阻的实验中进行多次测量．（2）“探究通过导体的电流与导体两端电压的关系”时要进行多次测量．解析：（1）在测量导体电阻的实验中进行多次测量，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差．（2）“探究通过导体的电流与导体两端电压的关系”时要进行多次测量，保持电阻不变，多次改变电阻两端电压，为了寻找普遍规律．故答案为：（1）；（2）．多次测量是初中物理实验中最基本的操作和研究方法，但是实验目的不同时，多次测量的作用也不同。

1、多次测量取平均值，减少实验误差误差是不可避免的，只能减少，多次测量减少误差是一种最基本、最简单的方法。

通常这种方法用于测定某个固定的物理量，如：测量某物体的长度(多测几次长度）、测量某电阻的阻值（多测量几次电压电流）等等。

电流表和电压表 电阻的测量【基础知识梳理】 【电压表和电流表】1．电流表原理：电流表G 是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I 成正比，即θ = kI ，故表的刻度是均匀的。

2．电流表的主要参数表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g 3．电流表改装成电压表：〖方法〗 _____联一个______电阻R ，如图所示，若量程扩大n 倍（n = U /U g ），则根据分压原理，需____联的电阻值R = ______= (_________)R g ，故量程扩大的倍数越高，串联的电阻值越大。

4．电流计扩大量程：〖方法〗：______联一个_______电阻R ，如图所示，若量程扩大n倍（n ＝I /I g ），则根据分流原理，需要_____联的电阻值R = ______= (_________)R g ，故量程扩大的倍数越高，并联的电阻值越小。

5．例题〖例1〗一毫安表头 满偏电流为9.90 mA ，内阻约为300 Ω．要求将此毫安表头改装成量程为1 A 的电流表，其电路原理如图所示．图中A 是量程为2 A 的标准电流表，R 0为电阻箱，R 为滑动变阻器，S 为开关，E 为电源． ⑴ 完善下列实验步骤：① 将虚线框内的实物图按电路原理图连线；② 将滑动变阻器的滑动头调至 端（填“a ”或“b ”），电阻箱R 0的阻值调至零； ③ 合上开关；④ 调节滑动变阻器的滑动头，增大回路中的电流，使标准电流表读数为1 A ；⑤ 调节电阻箱R 0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会 （填“增大”、“减小”或“不变”）；⑥ 多次重复步骤④⑤，直至标准电流表的读数为 ，同时毫安表指针满偏． ⑵ 回答下列问题：① 在完成全部实验步骤后，电阻箱使用阻值的读数为3.1 Ω，由此可知毫安表头的内阻为__________Ω．② 用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为_________A ．③ 对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素： 。

《电流跟电压、电阻的关系》教案（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、工作计划、演讲致辞、策划方案、合同协议、规章制度、条据文书、诗词鉴赏、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays for everyone, such as work summaries, work plans, speeches, planning plans, contract agreements, rules and regulations, doctrinal documents, poetry appreciation, teaching materials, other sample essays, etc. If you want to learn about different sample formats and writing methods, please stay tuned!《电流跟电压、电阻的关系》教案《电流跟电压、电阻的关系》教案（精选3篇）《电流跟电压、电阻的关系》教案篇1（一）教学目的1.通过实验使学生知道导体中电流跟电压、电阻的定量关系。

2021上海各区一模汇编：用电流表、电压表测电阻1、（2021闵行一模）小华同学做“用电流表、电压表测电阻”的实验，器材有：电池组、待测电阻R x、电流表、电压表、滑动变阻器、开关以及导线若干。

小华连接电路，操作规范，闭合开关，移动滑片发现电压表、电流表指针偏转方向相反，他立即停止实验。

①该实验的原理是：(1) 。

②电压表接在(2) 两端。

③小华重新正确连接电路并完成实验，发现滑片不能移至变阻器阻值最小处，请说明可能的原因有哪些。

(3) 。

2、（2021崇明一模）为了用电流表、电压表测定值电阻Rx的阻值，实验小组设计了如图10甲所示的电路．请你回答下列问题：51015V0.63315甲乙图10①连接电路时，电键应处于状态，滑动变阻器的滑片应位于（选填“a”或“b”）端；②实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图10乙所示，则此时电阻的测量值Rx Ω．③滑动变阻器在电路中的作用是．A．保护电路B．分压作用C．便于寻找普遍规律D．便于多次测量3、（2021黄浦一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器（分别标有“10欧2安”、“20欧1安”字样）、以及导线若干。

小华选择其中一个滑动变阻器，正确串联电路后，将电压表并联在电路中。

闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。

小华观察数据思考后改变了电压表的接入位置，将测得的一组数据记录在表二中。

表一表二实验序号电压表示数（伏）电流表示数（安）实验序号电压表示数（伏）电流表示数（安）1 2.40.223 2.40.242 2.00.26①画出小华最初的实验电路图。

__________。

②判断所用滑动变阻器的规格，并说明理由。

__________。

③通过计算说明所用电源的电压。

（需写出过程）__________。

④待测电阻的阻值为__________欧。

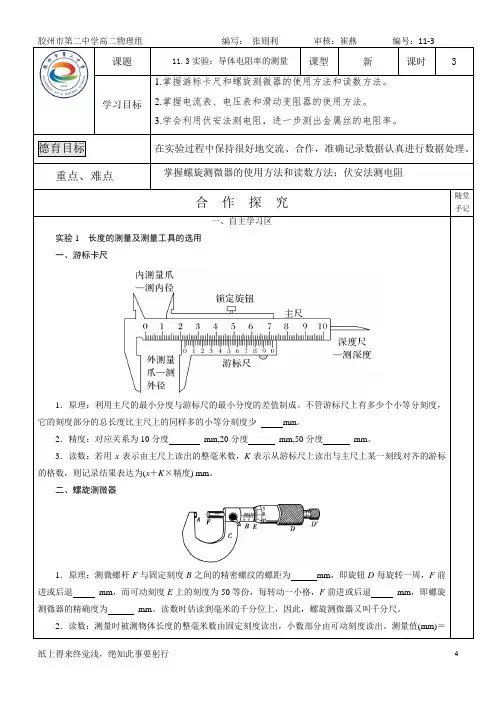

课题11.3实验：导体电阻率的测量课型新课时 3 学习目标1.掌握游标卡尺和螺旋测微器的使用方法和读数方法。

2.掌握电流表、电压表和滑动变阻器的使用方法。

3.学会利用伏安法测电阻，进一步测出金属丝的电阻率。

德育目标在实验过程中保持很好地交流、合作，准确记录数据认真进行数据处理。

重点、难点掌握螺旋测微器的使用方法和读数方法；伏安法测电阻合作探究随堂手记一、自主学习区实验1长度的测量及测量工具的选用一、游标卡尺1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少mm。

2．精度：对应关系为10分度mm,20分度mm,50分度mm。

3．读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精度) mm。

二、螺旋测微器1．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为mm，即旋钮D每旋转一周，F前进或后退mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退mm，即螺旋测微器的精确度为mm。

读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。

2．读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出。

测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。

实验二 金属丝电阻率的测量 一、实验目的1.掌握螺旋测微器、游标卡尺的原理及读数方法，会正确使用。

2.练习使用电流表、电压表及伏安法测电阻。

3.测定金属的电阻率。

二、实验原理(1)把金属丝接入电路中，用伏安法测金属丝的电阻R (R ＝UI)。

电路原理图如图所示。

(2)用 测出金属丝的长度l ，用 测出金属丝的直径d ，算出横截面积S (S ＝πd 24)。

(3)由电阻定律R ＝ρl S ，得ρ＝RS l ＝πd 2R 4l ＝πd 2U4lI ，求出电阻率。

竭诚为您提供优质文档/双击可除伏安法测电阻电阻实验报告篇一：伏安法测电阻实验报告伏安法测电阻实验报告姓名得分实验名称：伏安法测量定值电阻的阻值实验时间：实验目的：会用伏安法（即用电压表和电流表）测量定值电阻的阻值实验原理：R=u/I实验器材：电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图：实验步骤：1）断开开关，按照电路图连接电路；2）接入电路的滑动变阻器阻值调到最大；3）检查无误后，再闭合开关s，改变滑动变阻器的阻值三次，分别读出对应的电流表、电压表的示数，并填入下面的表格中；4）断开开关，计算定值电阻R阻值，并算出三次阻值的平均值填入表格；实验巩固：小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样)，在实验过程中图7-14图7-15(2)在连接电路时，开关应处于状态，这是为了；闭合开关前，滑动变阻器的滑片应调至，这是为了；(3)正确连好电路后，闭合开关s，发现灯L不发光，故障的原因不可能是()；A．电流表处有开路b．电压表与灯泡相连接的导线接触不良c．导线接触不良D．小灯泡L的灯丝断了(4)灯泡正常发光时，电流表的示数如图7-15所示，请将读数填入表格中的空格处．此时小灯泡的电阻为；(小数点后保留一位数字)(5)分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻，进一步分析表篇二：伏安法测电阻实验报告科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验（一)实验原理（二)实验装置图（三）实验器材和规格（三）实验步骤（四）记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后：总结实验注意事项第一方面：电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度，来改变电路中的电阻，从而改变电路中的电流。

2、构造和铭牌意义——200Ω：滑动变阻器的最大阻值1.5A：滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。

4、初中物理用电压表测电压实验教案一等奖教学目的1．通过分组实验，使学生学会用伏安法测导体的电阻。

加深对电阻概念的理解。

2．进一步提高综合使用电学仪器进行电学实验的能力。

培养学生良好的实验习惯。

教学重点和难点伏安法测电阻。

教具学生电源，直流电流表，直流电压表，滑动变阻器(50Ω，1.5A)，电键，绕线电阻(5Ω、10Ω各一个)，导线。

教学过程(一)引入新课(l)欧姆定律的内容和公式分别是什么？(2)欧姆定律为人们提供了一种测定导体电阻大小的方法，这种方法叫什么？本节课将通过分组实验，学习用伏安法测定导体的电阻。

(二)讲授新课(板书)三、实验：用电压表和电流表测电阻。

问：伏安法测电阻的原理是什么？(板书)1．实验原理分别用电压表和电流表侧出电路中某一导体两端的电压和通过它的电流，根据欧姆定律就可以算出这个导体的电阻。

(板书)2．实验电路。

问：(1)采用伏安法测定某一导体的电阻，需要使用哪些器材？每种器材在电路中起什么作用？2．设计实验电路，画出电路图，如图所示。

3．要比较方便地改变导体两端的电压，以获得三次不同的电压值和相应的电流值，电路中应安装什么装置？怎样将它连入电路？(此问题机动)在学生讨论的基础上，教师给出完整的实验电路图(如右图)。

讲解学生分组实验的注意事项：(1)为便于实验操作，要考虑器材在桌上的码放位置。

(2)实验时，电源电压取4伏，电压表的量程取3伏，电流表的量程取0.6安。

(3)先用阻值为5欧的绕线电阻做被测电阻进行实验，调节滑片的位置，使电压表的示数分别为1伏、2伏和3伏，观察每次的电流值，以求出各次电阻值和电阻的平均值，然后换用阻值为10欧的电阻重做上述实验。

(4)其它注意事项同往常一样。

出示实验数据记录表。

学生分组进行实验。

教师巡视指导检查。

实验完毕，整理仪器。

请几个实验组的同学汇报实验数据，教师将实验数据填入表中。

讨论：(1)观察表中的数据，在测定某一个被测电阻的实验中，电压、电流、电阻的'数据各具有什么特点？(2)加在某一被测电阻两端的电压不同，通过它的电流也不同，但三次测定的电阻值却相同(或基本相同)，这说明了什么？这又是为什么呢？(三)巩固知识1．有的同学根据公式R=U／I得出下面的结论：导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比，你认为这种说法对吗？若不对，错在哪里？2．某导体两端加2伏的电压时，通过该导体的电流为0.4安，该导体的电阻是多少欧？若将此导体两端的电压加大到5伏，这个导体的电阻多大？若该导体两端不加电压时，通过这个导体的电流多大？此时导体电阻多大？(四)课堂小结(五)布置作业1．完成实验报告。

《电阻》教案（精选12篇）《电阻》教案篇1教学目的1.通过分组试验，使同学学会用伏安法测导体的电阻。

加深对电阻概念的理解。

2.进一步提高综合使用电学仪器进行电学试验的力量。

培育同学良好的试验习惯。

教学重点和难点伏安法测电阻。

教具同学电源，直流电流表，直流电压表，滑动变阻器(50Ω，1.5A)，电键，绕线电阻(5Ω、10Ω各一个)，导线。

教学过程(一)引入新课(l)欧姆定律的内容和公式分别是什么？(2)欧姆定律为人们供应了一种测定导体电阻大小的方法，这种方法叫什么？本节课将通过分组试验，学习用伏安法测定导体的电阻。

(二)讲授新课(板书)三、试验：用电压表和电流表测电阻。

问：伏安法测电阻的原理是什么？(板书)1.试验原理分别用电压表和电流表侧出电路中某一导体两端的电压和通过它的电流，依据欧姆定律就可以算出这个导体的电阻。

(板书)2.试验电路。

问：(1)采纳伏安法测定某一导体的电阻，需要使用哪些器材？每种器材在电路中起什么作用？2.设计试验电路，画出电路图，如图所示。

3.要比较便利地转变导体两端的电压，以获得三次不同的电压值和相应的电流值，电路中应安装什么装置？怎样将它连入电路？(此问题机动) 在同学争论的基础上，老师给出完整的试验电路图(如右图)。

讲解同学分组试验的留意事项：(1)为便于试验操作，要考虑器材在桌上的码放位置。

(2)试验时，电源电压取4伏，电压表的量程取3伏，电流表的量程取0.6安。

(3)先用阻值为5欧的绕线电阻做被测电阻进行试验，调整滑片的位置，使电压表的示数分别为1伏、2伏和3伏，观看每次的电流值，以求出各次电阻值和电阻的平均值，然后换用阻值为10欧的电阻重做上述试验。

(4)其它留意事项同平常一样。

出示试验数据记录表。

同学分组进行试验。

老师巡察指导检查。

试验完毕，整理仪器。

请几个试验组的同学汇报试验数据，老师将试验数据填入表中。

争论：(1)观看表中的数据，在测定某一个被测电阻的试验中，电压、电流、电阻的数据各具有什么特点？(2)加在某一被测电阻两端的电压不同，通过它的电流也不同，但三次测定的电阻值却相同(或基本相同)，这说明白什么？这又是为什么呢？(三)巩固学问1.有的同学依据公式R=U/I得出下面的结论：导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比，你认为这种说法对吗？若不对，错在哪里？2.某导体两端加2伏的电压时，通过该导体的电流为0.4安，该导体的电阻是多少欧？若将此导体两端的电压加大到5伏，这个导体的电阻多大？若该导体两端不加电压时，通过这个导体的电流多大？此时导体电阻多大？(四)课堂小结(五)布置作业1.完成试验报告。

《实验_导体电阻率的测量》教学设计方案（第一课时）一、教学目标：1. 掌握电阻率的观点及其测量方法。

2. 学会应用物理实验室的器械进行电阻率测量的操作。

3. 培养实际动手能力，加强科学实验的实践训练。

4. 通过对电阻率测量的学习，增强学生物理实验技能和方法，提高科学探究能力。

二、教学重难点：1. 教学重点：电阻率测量的实验操作和数据分析。

2. 教学难点：实验中的误差分析和数据处理。

三、教学准备：1. 准备所需的物理实验器械，包括电源、电流表、电压表、滑动变阻器、电阻箱、被测金属导线等。

2. 提前安置学生预习实验操作步骤和注意事项。

3. 制作PPT，详细介绍实验原理、步骤、注意事项及实验数据分析方法。

4. 安排实验室应用时间，确保学生有足够的时间进行实验操作。

四、教学过程：1. 引入课题（1）回顾电阻的定义和电阻率的观点。

（2）展示一些常见的导体材料，让学生猜测它们的电阻率大小。

（3）引出本节课的主题：测量导体的电阻率。

2. 实验原理介绍（1）向学生介绍欧姆定律和电阻的测量方法。

（2）讲解实验原理，包括电阻率的定义、影响电阻率的因素以及实验中的注意事项。

（3）引导学生思考实验中可能遇到的问题，并给出解决方案。

3. 实验操作指导（1）将实验器械展示给学生，并介绍每件器械的作用和应用方法。

（2）详细讲解实验步骤，包括如何准备样品、如何测量导体的长度和直径、如何应用电流表和电压表等。

（3）强调实验中的安全事项和数据处理方法。

4. 学生实验（1）将学生分成若干小组，每组配备实验器械和样品。

（2）教师巡回指导，解答学生的疑问，纠正不正确的操作。

（3）要求学生记录实验数据，并按照要求进行数据处理。

5. 数据分析与结论（1）汇总各小组的数据，进行初步分析。

（2）引导学生分析实验误差来源，讨论如何减小误差。

（3）根据实验数据，得出结论，并讨论影响电阻率的各种因素。

6. 教室小结与延伸（1）总结本节课的主要内容，强调实验中的注意事项和误差分析方法。
