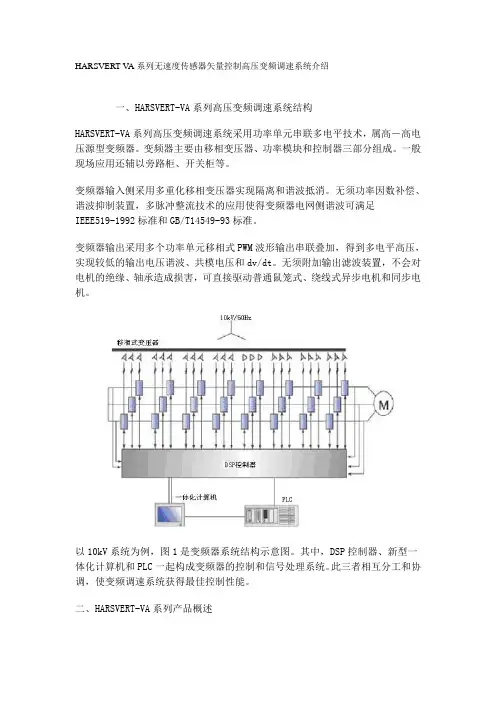

HARSVERT-A系列变频器的原理有15个（或21个）功率单元，每5个（或7个）功率单元串联构成一相。
10000V 系列有24个功率单元，每8个功率单元串联构成一相。
2.输入变压器输入侧由移相变压器给每个单元供电，移相变压器将网侧高压变换为副边的多组低压，各副边绕组在绕制时采用延边三角接法，相互之间有一定的相位差。
对3000V系列，变压器副边绕组分4级，每级电压430V，相互间移相15°，构成24脉冲整流方式；对6000V系列，变压器副边绕组分5级或7级。
对5级产品，每级电压690V，相互间移相12°，构成30脉冲整流方式。
对7级产品，每级电压490V，相互间移相8.57°，构成42脉冲整流方式；对10000V系列，变压器副边绕组分8级，每级电压720V，相互间移相7.5°，构成48脉冲整流方式；这种多级移相叠加的整流方式，消除了大部分由独立功率单元引起的谐波电流，可以大大改善网侧的电流波形，使变频器网侧电流近似为正弦波，使其负载下的网侧功率因数达到0.95以上。
另外，由于变压器副边绕组的独立性，使每个功率单元的主回路相对独立，其工作电压由各个低压绕组的输出电压来决定，工作在相对的低压状态，类似常规低压变频器，便于采用现有的成熟技术。
各功率单元间的相对电压，由变压器副边绕组的绝缘承担，避免了串联均压问题。
3.功率单元功率单元是整台变频器实现变压变频输出的基本单元，每个功率单元都相当于一台交-直-交电压型单相低压变频器。
功率单元整流侧用二极管三相全桥进行不控全波整流，中间采用电解电容滤波和储能，输出侧为4只IGBT组成的H桥，电路结构如下图所示。
在任意时刻，每个单元仅有三种可能的输出电压，如果A+和B-导通，从U 到V的输出电压将为+Ud，如果B+和A-导通，从U到V的输出电压将为-Ud，如果A+和B+或者A-和B-导通，则从U到V的输出电压为0V。
通过控制A+、A-、B+、B-四只IGBT的导通和关断状态，在U、V输出端子可以得到VO的等幅PWM波形。
