综合布线技术课后习题参考答案

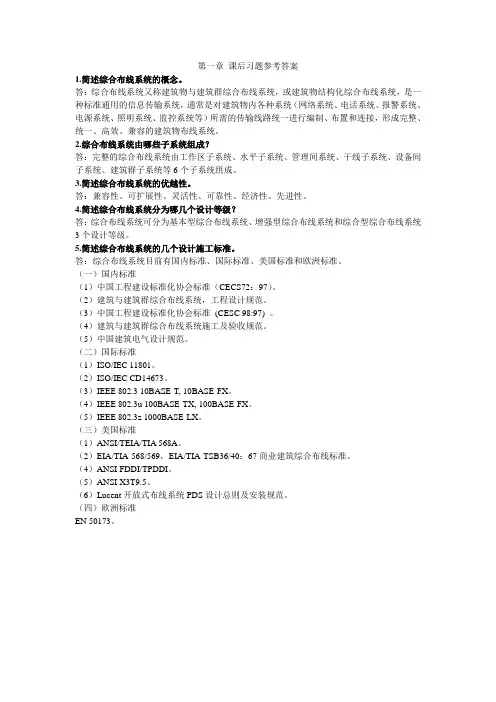

第一章课后习题参考答案1.简述综合布线系统的概念。

答：综合布线系统又称建筑物与建筑群综合布线系统，或建筑物结构化综合布线系统，是一种标准通用的信息传输系统，通常是对建筑物内各种系统（网络系统、电话系统、报警系统、电源系统、照明系统、监控系统等）所需的传输线路统一进行编制、布置和连接，形成完整、统一、高效、兼容的建筑物布线系统。

2.综合布线系统由哪些子系统组成？答：完整的综合布线系统由工作区子系统、水平子系统、管理间系统、干线子系统、设备间子系统、建筑群子系统等6个子系统组成。

3.简述综合布线系统的优越性。

答：兼容性、可扩展性、灵活性、可靠性、经济性、先进性。

4.简述综合布线系统分为哪几个设计等级？答：综合布线系统可分为基本型综合布线系统、增强型综合布线系统和综合型综合布线系统3个设计等级。

5.简述综合布线系统的几个设计施工标准。

答：综合布线系统目前有国内标准、国际标准、美国标准和欧洲标准。

（一）国内标准（1）中国工程建设标准化协会标准（CECS72：97）。

（2）建筑与建筑群综合布线系统，工程设计规范。

（3）中国工程建设标准化协会标准(CESC 98:97) 。

（4）建筑与建筑群综合布线系统施工及验收规范。

（5）中国建筑电气设计规范。

（二）国际标准（1）ISO/IEC 11801。

（2）ISO/IEC CD14673。

（3）IEEE 802.3 10BASE-T, 10BASE-FX。

（4）IEEE 802.3u 100BASE-TX, 100BASE-FX。

（5）IEEE 802.3z 1000BASE-LX。

（三）美国标准（1）ANSI/TEIA/TIA 568A。

（2）EIA/TIA-568/569，EIA/TIA-TSB36/40：67商业建筑综合布线标准。

（4）ANSI FDDI/TPDDI。

（5）ANSI X3T9.5。

（6）Lucent开放式布线系统PDS设计总则及安装规范。

（四）欧洲标准EN 50173。

综合布线习题及解答(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2. 工作区子系统的安装施工一．填空题：1. 工作区子系统主要的设备是：终端设备、信息插座及软跳线。

2. 工作区子系统的信息插座与计算机设备的距离保持在5m范围内。

3. 工作区子系统又称为服务区子系统，它是由终端设备至水平子系统端接设施连接器件组成的。

4. 双绞线电缆的每一条线都有色标，以易于区分和连接。

一条4对电缆有四种本色，即棕、蓝、橙和绿5. 按照绝缘层外部是否有金属屏蔽层，双绞线电缆可以分为屏蔽和非屏蔽两大类。

6. 根据适应环境的不同，信息插座可分为墙面型、桌面型和地面型 3种类型。

7. 信息插座由面板、底盒和模块三部分组成。

8. 在综合布线系统中，安装在工作区墙壁上的信息插座插座应该距离地面30cm 以上，每个工作区配置 1 个电源插座，信息插座和电源插座应保持20cm 的距离。

9.两端RJ-45水晶头中的线序排列完全相同的跳线称为直通线，适用于计算机到交换机连接。

10．交叉线在制作时两端RJ-45水晶头中的第 2 线和第 6 线应对调。

即两端RJ-45水晶头制作时，一端采用EIA/TIA568B标准，另一端采用EIA/TIA568A标准。

二、选择题(答案可能不止一个)1. 非屏蔽双绞线电缆用色标来区分不同的线对，计算机网络系统中常用的4对双绞线电缆有4种本色，它们是(C )A. 蓝色橙色绿色和紫色B. 蓝色、红色、绿色和棕色C. 蓝色橙色绿色和棕色D. 白色橙色、绿色和综色2. 目前在网络布线方面，主要有两种双绞线布线系统在应用，即( CD)A. 4类布线系统B. 5类布线系统C. 超5类布线系统D. 6类布线系统3. 信息插座在综合布线系统中主要用于连接( A )A. 工作区子系统与水平干线子系统B. 水平干线子统与管理子系统C. 工作区子系统与管理子系统D. 管理子系统与垂直干线子系统4. 工作区安装在墙面上的信息插座，一般要求距离地面( B)cm以上。

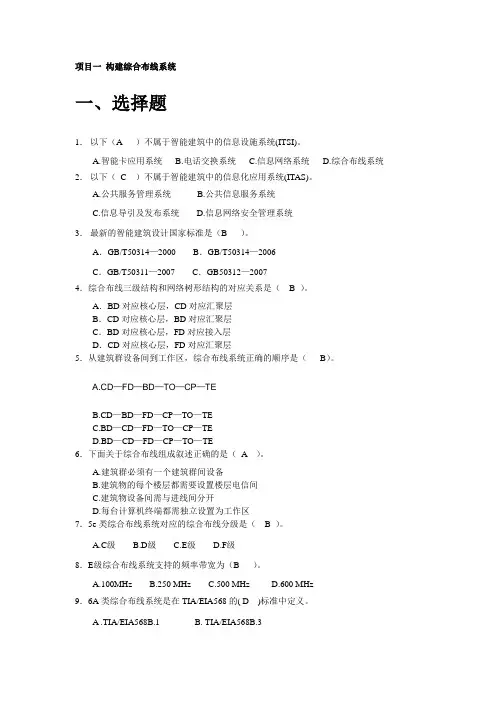

项目一构建综合布线系统'、选择题1. 以下(A )不属于智能建筑中的信息设施系统(ITSI)。

A. 智能卡应用系统B.电话交换系统 C.信息网络系统 D.综合布线系统2. 以下(C )不属于智能建筑中的信息化应用系统(ITAS)。

A. 公共服务管理系统B.公共信息服务系统C.信息导引及发布系统D.信息网络安全管理系统3. 最新的智能建筑设计国家标准是(B )。

A . GB/T50314—2000 B. GB/T50314—2006C. GB/T50311 —2007 C. GB50312—20074 .综合布线二级结构和网络树形结构的对应关系是(B )。

A. BD对应核心层，CD对应汇聚层B. CD对应核心层，BD对应汇聚层C. BD对应核心层，FD对应接入层5.从建筑群设备间到工作区，综合布线系统正确的顺D. CD对应核心层，FD对应汇聚层10序是（B）A.CD—FD—BD—TO —CP—TEB.CD—BD —F D—CP—TO—TEC.BD —CD—FD—TO —CP—TED.BD —CD—FD—CP—TO—TE6 •下面关于综合布线组成叙述正确的是（ A ）A. 建筑群必须有一个建筑群间设备B. 建筑物的每个楼层都需要设置楼层电信间C. 建筑物设备间需与进线间分开D. 每台计算机终端都需独立设置为工作区7.5e类综合布线系统对应的综合布线分级是（B ）。

A.C级B.D级C.E级D.F级8. E级综合布线系统支持的频率带宽为（B ）。

A.IOOMHzB.250 MHzC.500 MHzD.600 MHz9. 6A类综合布线系统是在TIA/EIA568的（D ）标准中定义。

A .TIA/EIA568B.1 B. TIA/EIA568B.3C. TIA/EIA568B.2 —1D. TIA/EIA568 B.2 —1010. TIA/EIA 标准中（D ）标准是专门定义标识管理的、A.568B.569C.570D.606E.60711. 目前执行的综合布线系统设计国家标准是（C）A.IS0/IEC1180:2002B.GB 50312—2007C. GB 50311—2007D.GB/T50314—200612. 综合布线国家标准GB 50311—2007中有（A ）强制执行条文。

思考与练习1一、填空题1、从设计的角度，综合布线系统一般分为工作区、设备间、电信间、配线子系统、干线子系统、建筑群子系统、管理7个部分。

2、工作区由配线子系统的信息插座模块延伸到终端设备处的连接缆线和适配器组成。

3、配线子系统是指由信息插座、配线电缆或光缆、楼层配线设备和设备缆线和跳线等组成的系统。

4、干线子系统缆线的两端分别端接于设备间和电信间的配线架上。

5、建筑群子系统是建筑物之间的布线部分。

6、设备间是在每栋建筑物的适当地点进行网络管理和信息交换的场地。

7、进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地8、管理是对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标志和记录。

二、选择题（答案可能不止一个）1、综合布线系统的接口位于每个布线子系统的端部，用以连接有关设备，其连接方式包括（A、D）。

A．互连B．串连C．并联D．交接2、综合布线系统中直接与用户终端设备相连的部分是（A）。

A．工作区B．配线子系统C．干线子系统D．管理3、综合布线系统中用于连接两幢建筑物的子系统是（D）。

A．配线子系统B．干线子系统C．进线子系统D．建筑群子系统4、综合布线系统中用于连接楼层配线设备和建筑物配线设备的子系统是（C）。

A．工作区B．配线子系统C．干线子系统D．建筑群子系统5、综合布线系统中用于连接信息插座与楼层配线设备的子系统是（B）。

A．工作区B．配线子系统C．干线子系统D．管理三、判断题1、布线标准不仅对消费者重要，而且对生产厂商和布线施工人员也十分重要。

（√）2、干线子系统只能用光缆作为传输介质。

（×）3、配线子系统可以用光缆作为传输介质。

（√）4、结构化布线有别于综合布线，仅包括语音和计算机的布线。

（√）四、名词解释1、布线系统：布线系统(CS)是指由能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。

项目一构建综合布线系统一、选择题1．以下（A ）不属于智能建筑中的信息设施系统(ITSI)。

A.智能卡应用系统B.电话交换系统C.信息网络系统D.综合布线系统2．以下（C ）不属于智能建筑中的信息化应用系统(ITAS)。

A.公共服务管理系统B.公共信息服务系统C.信息导引及发布系统D.信息网络安全管理系统3．最新的智能建筑设计国家标准是（B ）。

A．GB/T50314—2000 B．GB/T50314—2006C．GB/T50311—2007 C．GB50312—20074．综合布线三级结构和网络树形结构的对应关系是（ B ）。

A．BD对应核心层，CD对应汇聚层B．CD对应核心层，BD对应汇聚层C．BD对应核心层，FD对应接入层D．CD对应核心层，FD对应汇聚层5．从建筑群设备间到工作区，综合布线系统正确的顺序是（B）。

A.CD—FD—BD—TO—CP—TEB.CD—BD—FD—CP—TO—TEC.BD—CD—FD—TO—CP—TED.BD—CD—FD—CP—TO—TE6．下面关于综合布线组成叙述正确的是（A ）。

A.建筑群必须有一个建筑群间设备B.建筑物的每个楼层都需要设置楼层电信间C.建筑物设备间需与进线间分开D.每台计算机终端都需独立设置为工作区7．5e类综合布线系统对应的综合布线分级是（ B ）。

A.C级B.D级C.E级D.F级8．E级综合布线系统支持的频率带宽为（B ）。

A.100MHzB.250 MHzC.500 MHzD.600 MHz9．6A类综合布线系统是在TIA/EIA568的( D )标准中定义。

A .TIA/EIA568B.1 B. TIA/EIA568B.3C. TIA/EIA568B.2—1D. TIA/EIA568 B.2—1010．TIA/EIA标准中（D ）标准是专门定义标识管理的、A.568B.569C.570D.606E.60711．目前执行的综合布线系统设计国家标准是（C）A.ISO/IEC1180:2002B.GB 50312—2007C. GB 50311—2007D.GB/T50314—200612．综合布线国家标准GB 50311—2007中有（A ）强制执行条文。

综合布线综合布线课后习题课后习题课后习题与与参考答案1.如何确定网络综合布线工程的范围？答：通过以下4个方面来确定网络综合布线工程范围：（1）确定该单位对于此网络工程的经费投资额度。

通常，包括以下几方面的投资：硬件设备投资、网络工程材料费用投资、网络工程施工费用投资、网络工程安装及调试费用投资、软件投资、培训与运行费用投资。

（2）了解网络的未来服务范围，包括是否包含数据库管理系统，是否需要支持文件的传送存取，是否有网络互联要求（通常指Internet ），是否需要电子邮件服务，以及多媒体服务要求程度等。

（3）了解用户设备类型。

要确定目前有多少用户，网络中有多少台需要支持的计算机，未来还配置多少计算机，以及未来还需要配哪些设备以及数量等。

（4）了解地理布局。

通过现场察看，了解该单位的地理布局，其中需要注意的要点有：每一个位置的用户数量；任何两个用户之间的最大距离；在同一建筑物内，用户之间的连接关系；建筑物与建筑物之间的连接关系；供电问题与解决方式；其他特殊要求或限制（如对工程施工材料的特殊要求）。

（5）了解网络中的通信类型，如数字信号、视频信号、语音信号（电话信号）等。

2.请列出网络综合布线工程的工作清单。

答：确定网络综合布线工程的范围，设计网络综合布线工程工作方案，绘制综合布线施工图，编制综合布线用料清单。

3.如何计算工作区子系统中信息模块的数量？答：估算工作区中信息模块、信息插座和面板的数量。

计算公式为：m=n+n×3％其中：m表示信息模块的总需求量。

n表示信息点的总量。

n×3％表示冗余量。

4.比较568A和568B标准。

答：568A和568B标准的差别主要在于线序的不同。

（1）T568A标准信息插座的接法如图1所示。

图1T568A标准信息插座的接法（2）T568B标准信息插座的接法如图2所示。

图2T568B标准信息插座的接法5.水平子系统设计要点。

答：水平布线子系统设计要点：（1）确定线路走向。

综合布线课后习题答案综合布线课后习题答案综合布线是现代建筑中非常重要的一项工程，它涉及到建筑内部各种电信设备的布置和连接。

在综合布线课程中，学生需要通过学习理论知识和实践操作，掌握综合布线的基本原理和技术。

为了帮助同学们更好地理解和掌握这门课程，下面将给出一些综合布线课后习题的答案。

1. 什么是综合布线？综合布线是一种将各种电信设备（如电话、计算机、摄像头等）通过电缆进行连接的技术。

它将建筑内部的各种设备有序地连接起来，提供高效的通信和数据传输。

2. 综合布线的作用是什么？综合布线的主要作用是提供高速、可靠的数据传输和通信服务。

它可以支持多种设备的连接，实现信息的共享和互联互通。

此外，综合布线还可以简化设备的管理和维护，提高工作效率。

3. 综合布线的分类有哪些？综合布线可以分为水平布线和垂直布线。

水平布线是指建筑内部各个房间之间的布线，主要包括水平缆线和水平配线架。

垂直布线是指建筑楼层之间的布线，主要包括垂直缆线和垂直配线架。

4. 综合布线中常用的电缆有哪些？综合布线中常用的电缆有双绞线、同轴电缆和光纤。

双绞线是最常见的一种电缆，它适用于传输数据和语音信号。

同轴电缆适用于传输高频信号，如电视信号和宽带网络信号。

光纤是一种传输速度极快的电缆，适用于长距离数据传输。

5. 综合布线中的配线架有什么作用？配线架是综合布线中非常重要的组成部分，它用于连接各种电缆和设备。

配线架可以提供灵活的连接方式，便于设备的管理和维护。

同时，配线架还可以实现对电缆的标识和分类，方便日后的维护和扩展。

6. 综合布线中的标准有哪些？综合布线中有一些标准是必须遵守的，如TIA/EIA-568和ISO/IEC 11801等。

这些标准规定了综合布线的各种参数和要求，包括电缆的传输性能、连接方式、标识方法等。

遵守这些标准可以确保综合布线系统的性能和可靠性。

7. 综合布线中的测试方法有哪些？综合布线的测试是非常重要的，它可以验证布线系统的性能和质量。

思考与练习2一、填空题1、在对绞线缆内，不同线对具有不同的扭绞长度，这样可以减少串音。

2、对绞线缆的每个线对都有颜色编码，以易于区分和连接。

4对对绞电缆的4种颜色编码依次为蓝色、橙色、绿色和棕色。

3、对绞电缆按其包缠的是否有金属屏蔽层，可以分为屏蔽对绞电缆和非屏蔽对绞电缆两大类。

在目前的综合布线系统中，除了某些特殊的场合，通常都采用非屏蔽对绞电缆。

4、超5类对绞电缆的传输频率为100 MHz，6类对绞电缆支持的宽带为250 MHz，7类对绞电缆支持的宽带可以高达600 MHz。

5、6类电缆和超5类电缆的结构不同，导体线规也不同。

5类电缆的导体线规是24AWG，6类电缆的导体线规是23AWG。

6、光纤有3部分组成，即纤芯、包层和涂覆层。

7、按传输模式分类，光纤可以分为单模光纤和多模光纤两类。

8、室外光缆主要适用于综合布线系统中的建筑群子系统。

这类光缆主要有直埋光缆、架空光缆和管道光缆3种。

9、光纤配线架具有光缆固定、保护和接地、光缆纤芯与尾纤的熔接、光路的调配和冗余光纤及尾纤的存贮管理等功能。

二、选择题（答案可能不止一个）1、对绞电缆的每个线对都有颜色编码，4对对绞电缆的四种颜色编码是（C）。

A．蓝色、橙色、绿色和紫色B．蓝色、红色、绿色和棕色C．蓝色、橙色、绿色和棕色D．白色、橙色、绿色和棕色2、光缆是数据传输中最有效的一种传输介质，它具有（ABCD）优点。

A．频带较宽B．电磁绝缘性能好C．衰减较小D．无中继段长3、在目前网络布线方面，主要有两种布线系统在应用，即（CD）。

A．4类布线系统B．5类布线系统C．超5类布线系统 D．6类布线系统4、信息插座在综合布线系统中主要用于连接（A）。

A．工作区与配线子系统B．配线子系统与管理子系统C．工作区与管理子系统D．管理子系统与干线子系统5、光纤配线架具有的基本功能有（ABCD）。

A．固定功能B．熔接功能C．调配功能D．存储功能6、（A）光纤连接器的外壳呈圆形，紧固方式为卡扣式。

项目一构建综合布线系统一、选择题1．以下（A）不属于智能建筑中的信息设施系统(ITSI)。

A.智能卡应用系统B.电话交换系统C.信息网络系统D.综合布线系统2．以下（ C ）不属于智能建筑中的信息化应用系统(ITAS)。

A.公共服务管理系统B.公共信息服务系统C.信息导引及发布系统D.信息网络安全管理系统3．最新的智能建筑设计国家标准是（B ）。

A．GB/T50314—2000 B．GB/T50314—2006C．GB/T50311—2007 C．GB50312—20074．综合布线三级结构和网络树形结构的对应关系是（ B ）。

A．BD对应核心层，CD对应汇聚层B．CD对应核心层，BD对应汇聚层C．BD对应核心层，FD对应接入层D．CD对应核心层，FD对应汇聚层5．从建筑群设备间到工作区，综合布线系统正确的顺序是（B）。

A.CD—FD—BD—TO—CP—TEB.CD—BD—FD—CP—TO—TEC.BD—CD—FD—TO—CP—TED.BD—CD—FD—CP—TO—TE6．下面关于综合布线组成叙述正确的是（A）。

A.建筑群必须有一个建筑群间设备B.建筑物的每个楼层都需要设置楼层电信间C.建筑物设备间需与进线间分开D.每台计算机终端都需独立设置为工作区7．5e类综合布线系统对应的综合布线分级是（ B ）。

A.C级B.D级C.E级D.F级8．E级综合布线系统支持的频率带宽为（B ）。

A.100MHzB.250 MHzC.500 MHzD.600 MHz9．6A类综合布线系统是在TIA/EIA568的( D )标准中定义。

A .TIA/EIA568B.1 B. TIA/EIA568B.3C. TIA/EIA568B.2—1D. TIA/EIA568 B.2—1010．TIA/EIA标准中（D ）标准是专门定义标识管理的、A.568B.569C.570D.606E.60711．目前执行的综合布线系统设计国家标准是（C）A.ISO/IEC1180:2002B.GB 50312—2007C. GB 50311—2007D.GB/T50314—200612．综合布线国家标准GB 50311—2007中有（A）强制执行条文。

第一章课后习题参考答案1.简述综合布线系统的概念。

答：综合布线系统又称建筑物与建筑群综合布线系统，或建筑物结构化综合布线系统，是一种标准通用的信息传输系统，通常是对建筑物内各种系统（网络系统、电话系统、报警系统、电源系统、照明系统、监控系统等）所需的传输线路统一进行编制、布置和连接，形成完整、统一、高效、兼容的建筑物布线系统。

2.综合布线系统由哪些子系统组成？答：完整的综合布线系统由工作区子系统、水平子系统、管理间系统、干线子系统、设备间子系统、建筑群子系统等6个子系统组成。

3.简述综合布线系统的优越性。

答：兼容性、可扩展性、灵活性、可靠性、经济性、先进性。

4.简述综合布线系统分为哪几个设计等级？答：综合布线系统可分为基本型综合布线系统、增强型综合布线系统和综合型综合布线系统3个设计等级。

5.简述综合布线系统的几个设计施工标准。

答：综合布线系统目前有国内标准、国际标准、美国标准和欧洲标准。

（一）国内标准（1）中国工程建设标准化协会标准（CECS72：97）。

（2）建筑与建筑群综合布线系统，工程设计规范。

（3）中国工程建设标准化协会标准(CESC 98:97) 。

（4）建筑与建筑群综合布线系统施工及验收规范。

（5）中国建筑电气设计规范。

（二）国际标准（1）ISO/IEC 11801。

（2）ISO/IEC CD14673。

（3）IEEE 802.3 10BASE-T, 10BASE-FX。

（4）IEEE 802.3u 100BASE-TX, 100BASE-FX。

（5）IEEE 802.3z 1000BASE-LX。

（三）美国标准（1）ANSI/TEIA/TIA 568A。

（2）EIA/TIA-568/569，EIA/TIA-TSB36/40：67商业建筑综合布线标准。

（4）ANSI FDDI/TPDDI。

（5）ANSI X3T9.5。

（6）Lucent开放式布线系统PDS设计总则及安装规范。

（四）欧洲标准EN 50173。

《综合布线》两套习题及答案《综合布线》作业11.填空题（1）综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统,它能支持______和其他控制信息技术的标准应用系统。

（2）综合布线系统是集成网络系统的基础，它能满足_______、_______、及________等的传输要求,是智能大厦的实现基础。

（3）在GB 50311—2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程设计中宜将综合布线系统分为______、______、________三种常用形式。

（4）综合布线系统包括七个子系统，分别为_______、______、_______、_______、______、建筑群子系统，进线间子系统。

（5）在工作区子系统中，从RJ-45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过________m。

（6）安装在墙上或柱上的信息插座应距离地面_______cm以上。

（7）水平子系统主要由信息插座、_______等组成。

（8）水平子系统通常由______对非屏蔽双绞线组成，如果有磁场干扰时可用_______。

（9）垂直子系统负责连接______到_______，实现主配线架与中间配线架的连接。

（10）管理间子系统是连接______和_______的设备，其配线对数由管理的信息点数来决定。

2.选择题（部分为多选题）（1）GB50311—2007《综合布线系统工程设计规范》中，将综合布线系统分为＿＿个子系统。

A.5B.6C.7D.8（2）工作区子系统又称为服务区子系统，它是由跳线与信息插座所连接的设备组成。

其中信息插座包括以下哪些类型？＿＿A.墙面型B.地面型C.桌面型D.吸顶型（3）常用的网络终端设备包括＿＿。

A.计算机B.电话机和传真机C.汽车D.报警探头和摄像机（4）设备间入口门采用外开双扇门，门宽一般不应小于＿＿。

A.2mB.1.5mC.1mD.0.9m（5）在网络综合布线工程中，常用标准网络配线架有＿＿。

课后习题第1章综合布线技术基础填空题综合布线最基本的拓扑构造有___星型___、____树型__、_____环型_、____总线型__和__网状型___。

总线型拓扑构造的长处是__架设成本低____和___易安装___；弊端是_故障诊疗困难_____、____故障结果严重__和____传输效率低__。

星型拓扑构造的长处是____网络的稳固性好__、__易于故障的诊疗____、___易于故障的隔绝___、__易于网络的扩展____和____易于提升网络传输速率__；弊端是_花费高_____和__依靠中央节点____。

树型拓扑的长处是___易于网络扩大___、__易于故障的诊疗____、____易于网络的升级__和_网络稳固性好_。

网状拓扑网络构造有两种种类，即____全网状拓扑构造__和____半网状拓扑构造_。

构造化布线及时智能管原因____硬件__和_软件____两部分构成。

硬件部分包含_____电子配线架_、___主扫描仪和副扫描仪___、___及时跳线___、___及时链路电缆___和__安全控制器____。

构造化布线及时智能管理系统的软件是一套典型的Client/Server_____系统，由_服务器端_____和_工作站端_____构成标准的系统。

选择题综合布线系统是__D____年由美国电话电报企业（AT&T）贝尔实验室第一推出。

（）19801982198419852.下边哪项不是综合布线系统的特色。

（D）兼容性开放性灵巧性花费高3.下边哪项是树型拓扑构造的长处。

（ABCD）易于网络扩大易于故障的诊疗C.易于网络的升级网络稳固性好简答题简述综合布线的意义。

综合布线的意义在于网络扩展灵巧，链路相对独立、降低故障率、简化网络管理和保护用户投资。

简述综合布线系统的特色。

兼容性、开放性、灵巧性、靠谱性、先进性和经济性。

简述综合布线系统的观点。

所谓布线系统（PremisesDistributionSystem）,是指按标准一致的技术规范，运用系统科学原理和构造化方法，共同考虑、设计、部署和铺设建筑物内或建筑群之间各样系统的通信线路，包含数据网络系统、电话网系统以及其余弱电系统线路等，进而形成一种标准通用的信息传输系统。

《综合布线技术》课后习题答案汇总第一章一、填空题1、综合布线系统一般逻辑性的分为（工作区子系统）（水平子系统）（管理区子系统）（垂直干线子系统）（设备间子系统）（建筑群子系统）6个子系统，他们相对独立，形成具有各自模块化功能的子系统，组成一个有机的整体布线系统。

2、工作区子系统是指（用户终端设备）到（水平子系统的信息插座之间）的范围。

3、水平子系统也称做水平干线子系统，其设计范围是从工作区的（信息插座）到（楼层配线架）。

4、管理区子系统由（配线设备，输入/输出设备）组成。

5、（设备间）是安放通信设备的场所，也是线路管理维护的集中点。

6、综合布线系统的特点主要有（实用）、（灵活）、（可靠）、（开放）、（独立）、（模块化）、（易扩展）、（先进）、（经济）。

7、一般来说，综合布线系统适合与建筑物跨距不超过（300m）、面积不小于（100000m2）的布线系统。

8、智能建筑的四大特征是（建筑物自动化）、（通信自动化）、（办公自动化）、（布线综合化）。

9、智能建筑由（综合布线中心）、（综合布线系统）、（建筑物自动化系统）、（通信自动化系统）、（办公自动化系统）五大部分组成。

10、对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可分为3种不同的布线系统等级，它们是（基本型）、（增强型）、（综合型）。

二、选择题（可多选）1、综合布线系统的拓扑结构一般为（B）A、总线型B、星型C、树型D、环型2、综合布线系统可以支持的用户业务有（A、B、C、D、E）A、传输模拟与数字的语音B、传输数据C、传输传真、图形、图象资料D、传输电视会议与安全监视系统的信息E、传输建筑物安全报警与空调控制系统的信息3、在综合布线系统中，一般在每层楼都应设计一个管理间和配线间，下列设备属于管理间的有（B、C）A、信息插座B、配线架C、交换机D、打线器4、垂直干线子系统的设计范围包括（A、C、D）A、管理间与设备间之间的电缆B、信息插座与管理间配线架之间的连接电缆C、设备间与网络引入口之间的连接电缆D、主设备间与计算机主机房之间的连接电缆5、基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置低的场合，主要以（B）作为传输介质。

参考答案第1章一、选择题1．B 2. B 3．B 4. C 5. A 6.C 7.D二、填空题1. 总线结构星形结构环形结构树形结构分布式结构2. 应用层表示层会话层传输层网络层数据链路层物理层3. 10 基带100 双绞线4. 中继器集线器非屏蔽双绞线屏蔽双绞线5．中继器6．扩展计算机网络不同传输介质双端口单端口电中继器光纤中继器7．封装式网桥转换式网桥本地网桥远程网桥8．判断网络地址选择路径9．完全不同的网络不同体系结构OSI/RM 最高层（应用层）10．静态11．面向连接无连接12．以太网交换机令牌环交换机FDDI交换机快速以太网交换机13．特殊的中继器无源智能14．数据包过滤型防火墙应用级网关型防火墙代理服务器型防火墙复合型防火墙三、问答题1. 答：ISO/OSI的划分层次的原则如下：（1）网络中不同的节点都有相同的层次。

（2）不同节点的同等层具有相同的功能。

（3）同一节点内相邻之间通过接口通信。

（4）每一层通过接口使用下层提供的服务，并向其上层提供服务。

（5）每层完成各自的功能，修改本层的功能不会影响其他层。

（6）不同结点的同等层按照协议实现对等层之间的通信。

而OSI七层模型的每一层都有清晰的特征。

在OSI/RM中第四至第七层处理数据源和数据目的地之间的端到端通信，而第一至第三层处理网络设备间的通信。

而在这里传输层起到关键的作用，因为传输层为服务提供者和用户之间进行可靠的数据传输服务架起了一座“桥梁”。

应用层是OSI参考模型中的最高层，它定义了用于在网络中进行通信和数据传输的接口。

表示层主要用于掩盖不同系统间的数据格式，处理在两个通信系统中交换信息的表示方式，包括数据格式变换、数据加密与解密、数据压缩与恢复等功能。

会话层主要是组织两个会话进程之间的通信，控制用户间逻辑连接的建立和挂断，并管理用户会话和对话。

传输层的主要任务是向用户提供可靠的端到端（End-to-End）服务，透明地传送报文。

名词解释1—9智能建筑：是以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、搞笑、便捷、节能、环保、健康的建筑环境布线系统：以一套单一的配线系统，综合通信网络、信息网络及控制网络，可以使相互的信号实现互联互通工作区：一个独立的需要设置终端设备的区域管理：对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录AWG:美国线规。

这个参数主要提供了电缆导线横截面直径、单位长度导线的重量以及单位长度导线的直流电阻等方面的数据裸光纤：纤芯，包层线管：指圆形的缆线支撑保护材料，用于构建缆线的敷设通道线槽：指方形的缆线支撑保护材料桥架：是承载各种缆线敷设的载体，能提供不同走向的布线通道，弱电系统的各种缆线分布放在桥架内弱电间：一连串上下对齐的小房间，每层楼都有一间。

电缆孔：一各很短的管道，通常用一根或数根外径63－102mm的钢性金属管制成。

在浇注混凝土地板时，将他们嵌入其中，金属管高出地面25－50mm，也可以直接在地板中预留一个大小合适的孔洞。

电缆竖井：指在每层楼楼板上开出的一些方孔，使电缆可以穿过它，从一个楼层伸到另一个楼层。

技术交底：施工中采用的新技术、新设备、新材料的性能和操作使用方法，预埋部件注意事项和施工中的安全注意事项等。

光缆成端：将光缆中的光纤分色按顺序终结成活接头（即ST头、FC头或SC头等），并安装于相应的光配线架的光耦合器内，以便使用光纤时用作端接。

光纤拼接：将两段光纤永久性地连接起来。

有两种光纤拼接技术：熔接和机械拼接。

光纤熔接：是用光纤熔接机进行高压放电使待接续光纤端头熔融，合成一段完整的光纤。

验证测试：又叫随工测试。

在施工过程中频繁使用，通常是由施工人员使用简单仪器，对刚完成的连接的连通性进行测试，主要检查安装工艺是否符合要求，连接是否正确。

认证测试：又叫验收测试是对布线系统的安装、电气特性、传输性能、设计、选材及施工质量的全面检验，是评价综合布线系统工程质量的科学手段。
