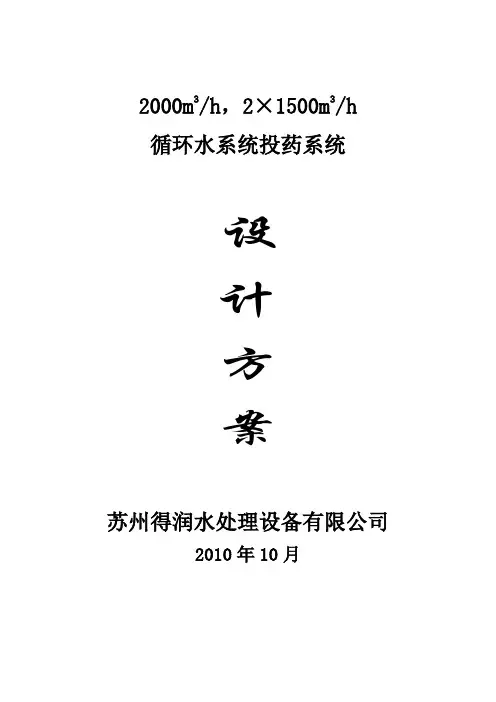

2000m3/h，2×1500m3/h
循环水系统投药系统
设
计
方
案
苏州得润水处理设备有限公司
2010年10月
目录
一、概述 (2)
二、循环冷却水处理设计的原则和要求 (2)
三、工艺流程的确定 (3)
四、循环水系统设计参数 (4)
五、设计规范标准 (6)
六、药剂选用原则 (7)
七、补充水及旁滤处理 (7)
八、循环水处理 (7)
九、清洗与预膜处理 (10)
十、药剂的选用及投药量 (13)
十一、投药设备的选型 (14)
十二、供货清单 (16)
十三、设备的投资概算 (16)
一、概述
在冷却水循环使用的过程中，通过冷却构筑物的传热与传质交换，循环水中Ca2+、Mg2+、CL-、 2
SO等离子，溶解性固体，悬浮物相应增加，空气中污染物如
4
尘土、杂物、可溶性气体和换热器物料渗漏等均可进入循环水，致使微生物大量繁殖和在循环冷却水系统的管道中产生结垢、腐蚀和粘泥，造成换热器换热效率降低，能源浪费，过水断面减少，通水能力降低，甚至使设备管道腐蚀穿孔，酿成事故。
循环冷却水处理的目的就在于消除或减少结垢、腐蚀和生物粘泥等危害，使系统可靠地运行。
循环水中能产生的盐垢有许多种，如碳酸钙、硫酸钙、碳酸镁、氢氧化锰、硅酸钙等，其中以碳酸钙垢最为常见，危害最大。
二、循环冷却水处理设计的原则和要求
1、安全生产、保护环境、节约能源、节约用水是在工业循环冷却水处理设计中需要贯彻的国家技术方针政策的几个重要方面。在符合安全生产要求方面：循环冷却水处理不当，首先会使用权冷却设备产生不同程度的结垢和腐蚀，导致能耗增加，严重时不仅会损坏设备，而且会引起工厂停车、停产和减产的生产事故，造成极大的经济损失。因此，安全生产首先应保证循环冷却水处理设施连续、稳定地运行并能达到预期的处理要求。其次，在循环冷却水处理的各个环节如循环水处理、旁流水处理、补充水处理及辅助生产设施如仓库、加药间等，设计中都应考虑生产上安全操作的要求。特别是使用的各种药剂如酸、碱、阻垢剂、杀菌灭藻剂等，常常是有腐蚀性、有素，对人体有害的。因此，对各种药剂的贮存、运输、配制和使用，设计上都必须有保证工作人员卫生、安全的设施。并按使用药剂的特性，具体考虑其防火、防腐、防素、防尘等安全生产要求。
2、循环冷却水处理，可以概括为去除悬浮物、控制泥垢、控制腐蚀及微生物等四个方面。
3、敞开式循环冷却水系统中冷却水吸收热量后，以冷却塔与大气直接接触，二氧化碳逸散，溶解氧和浊度增加，水中溶解盐类浓度增加以及工艺介质泄漏等，使循环水水质恶化，给系统带来结垢、腐蚀、污泥和菌藻问题。
4、根据《工业循环冷却水处理设计规范》敞开式循环冷却水系统阻垢、缓蚀剂的加药量，可按下列公式计算：
G t =Q
t
·g/〔1000（N-1）〕
式中 G
t
——系统运行时的加药量（kg/h）；
Q
t
——蒸发水量（m3/h）。
三、工艺流程的确定
根据以上原则，本循环水处理系统确定本工艺流程。
1、工艺流程图
2、工艺流程简介
1）、经过冷却塔的循环水，经过蒸发、风飘损失等，循环水量越来越少，水中的含盐量逐渐升高。向循环水中补充一定量的水量。根据贵方要求，贵方循环水为淮河水。
根据循环水设计规范，循环水补充水水量分别为：100m3/h和150m3/h；
2）、循环水池为敝开式，有大量的泥沙及大量的飘浮物进入水池。为保持循环水质的清洁，对其循环水进行处理。按照循环水设计规范，浓缩倍数按4进行设计。
3）、由于蒸发、风吹损失等因素，经过一定时间的运行，循环的水质逐渐恶化。同时由于循环水的温度较高，比较适应于菌类的繁殖。因此在整个循环系统中，向循环水中投加水质稳定剂、杀菌剂及阻垢剂。以利于循环水系统的正常运行。
四、循环水系统设计参数
1、循环水量：
根据贵方提供的数据，循环水水量分别为2000m3/h和2×1500m3/h，各自成独立系统。
2、补充给水的水质条件
检测结果
3、冷却水系统水质控制指标（国标）
4、腐蚀指标
五、设计规范标准
设备原材料、设备设计、制造、包装、运输等过程中执行以下标准：
GB7190.2-1997 《大型玻璃纤维增强塑料冷却塔》
DL/T742-2001 《冷却塔塑料部件技术条件》
HG20522-92 《化业企业冷却水设计规定》
GBJ102-87 《工业循环冷却水设计规范》
GB/T2577-89 《玻璃钢树脂含量试验方法》
GB/T1449-83 《玻璃纤维增强塑料弯曲性能试验方法》
GBJ87-85 《工业企业噪声控制设计规范》
GB/J17-88 《工业企业噪声控制设计规范》
GBJ50009-2001 《建筑结构荷载规范》
GBJ20001-2001 《建筑抗震设计规范》
HG/T3132-1998 《L型冷却塔风机》
GB213(4)-78 《机械设备安装工程施工、验收规范》
GB8237 《玻璃纤维增强塑料(玻璃钢)用液体不饱和树脂》
GB1446 《纤维增强塑料性能试验方法总则》
GB11352-89 《一般工程用结构钢技术条件》
GB708-88 《冷扎制钢板和钢带的尺寸、外形、重量及允许偏差》GB/T13274-91 《一般用途轴流风机技术条件》
JB/TQ337-84 《通风机转子平衡》
GB1236-85 《通风机空气动力性能试验方法》
JB/TQ334-84 《通风机振动精度》
JB/TQ332-83 《通风机油漆技术条件》
