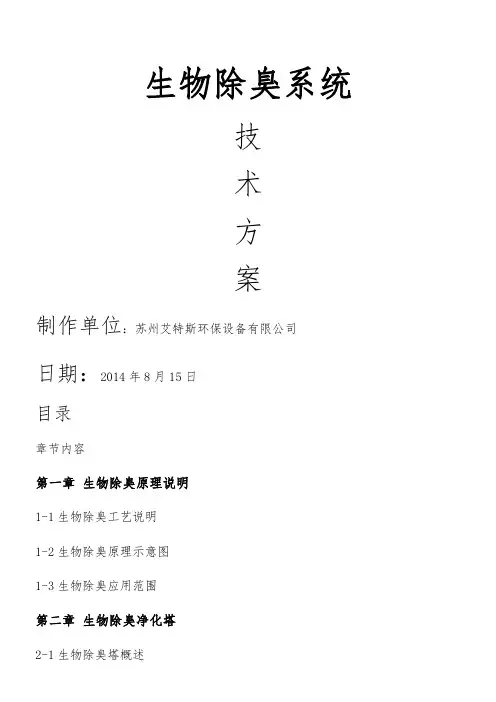

生物除臭系统
技
术
方
案
制作单位：苏州艾特斯环保设备有限公司
日期：2014年8月15日
目录
章节内容
第一章生物除臭原理说明
1-1 生物除臭工艺说明
1-2 生物除臭原理示意图
1-3 生物除臭应用范围
第二章生物除臭净化塔
2-1 生物除臭塔概述
2-2 生物除臭塔原理
2-3 应用范围及产品特点
第三章技术方案
3-1 设计依据
3-2 工艺及外形计算
3-3 主设备表
第四章工程实施方案
4-1 进度计划
4-2 质量计划
4-3 安全施工计划及文明施工
4-4 调试及资料提交
第五章服务
第一章生物除臭原理说明
1 具体过程及基本原理
先将人工筛选的体重微生物菌群值种于填料上，当污染气体经过填料表面初期，可从污染气体中获得营养源的那些微生物菌群，在适宜的温度、湿度、PH值等条件下，将会得到快速生长、繁殖，并在填料
的表面形成生物膜，当废气通过其间，有机物被生物膜表面的水层吸收后被微生物吸附和降解，得到净化再生的水被重复使用。
污染物去除的实质是以废气作为营养物被微生物吸收、代谢及利用。这一过程是微生物的相互协调的过程，变焦复杂，它由物理、化学、物理化学一集生物化学反应所组成。
生物过滤废臭气净化系统核心为高效生物滤（池）塔、有利于生物附着和生长的复合填料和微生物优势菌种。在适宜的环境条件下，滤（池）塔中的微生物在填料表面形成生物膜，利用废气中无机和有机物作为生物菌种生存的碳源和能源，通过降解异味物质维持其生命活动，将异味物质分解为水、二氧化碳和矿物质等无臭物，达到净化废臭气体的目的。
生物过滤废臭气净化工艺，其中生物净化过程的发生是依靠吸收和吸附双重作用将气态异味物质转移到液相生物膜表面，进行微生物氧化、降解和转化异味物质的过程。
吸附是因为生物滤（池）塔的填料具有巨大的比表面积和极其完善的微生物群落系统，对于水溶解性不好的有机物的降解尤为有效；吸收则主要针对水溶性物质。对于吸收式生物作用的历程一般认为由以下三步：
废臭气体首先与水（液相）接触，由于气相和液相的浓度差以及异味物质在液相的溶解性能，使得异味物质从气相进入液相（或液膜内）；
进入液相或固体表面生物层（或液膜）的异味物质被微生物吸收；进入微生物细胞的异味物质在微生物代谢过程中作为能源和营养物质被分解、转化成无害、简单物质，在转化过程中产生能量，为滤（池）塔中的微生物的生长与繁殖提供能源，使废臭气体物质的转化持续进行。
2 生物除臭原理示意图
示意图一
示意图二
3 生物除臭应用范围
第二章生物除臭塔
1 概述
恶臭气体作为八大环境公害之一，不但污染生态环境，而且直接影响人们的生活质量，甚至危害到人体的健康，已越来越受到人们的关注。以往对恶臭废气很少处理，尤其是在居民生活区的垃圾中转站，国内尚无消除臭气源的处理设施，造成很多环境投诉事件日益增多，影响和谐社会和环境友好社会的建设。高效废气生物净化器是一种新型生物环保设备。本设备是一种通过利用微生物过滤技术来处理和降解废气的生物净化器。该净化器能将废气中有强烈刺激性气味的氨
气、硫化氢、挥发有机物物质（VOC）等污染物质进行生物降解，成为无毒无味的二氧化碳（CO2）和水等，从而达到（恶臭气体排放标准）国家标准GB14554的净化目的。
2 净化器的结构及工作原理
新型生物除臭塔呈箱式结构，生物进化器的箱体部分成三部分
底部：设置有废气进气口及营养液储箱以及自动调控湿度装备；
中部：为生物及填料部分；
上部：设有达标气体出气口及营养液的自动循环系统。同时，生物净化器还设置有水液循环系统，废气回收系统，电路自动控制系统。废弃油通风管道收集后经风机送入净化器箱底部；再通过生物膜填料层，在填料上附生着大量的微生物膜。当废气通过生物填料层时，填料上的微生物能将废气中的污染物降解成为无毒无害无刺激性气味的气体，如Co2和水等。净化后的气体经箱体上部排出。生物膜通过自动加湿和供给营养使生物菌可以不断地自身繁殖、代谢、再生，不需要人工跟换。
3 适用范围及产品特点
可广泛应用于各种不同规格垃圾中转站、养殖场、化工厂、有机物厂、食品厂、饲料厂、制药厂等；以及厕所的产生恶臭废气的场所。
特点如下
1、生物菌种和填料使用寿命长，可长期使用；还具有间歇性使用能力，它可以系统停止运行30天后，再次运行时，其处理效率不受影响。
2、运行费用低、能耗低、噪音低；可靠性高、安全性高、去除效率高、全程为自动控制，不需要专人管理。
3、结构紧凑、新颖、可实现设备与控制分离，实现一键式操作。
第三章技术方案
3-1 设计依据
1 国家排放标准及业主提供的相关信息
2 处理风量20000m3/h（业主提供）浓度Ci=800mg/m
3 3-2-1 工艺流程图及平面配置图
附件一工艺流程图
附件二平面配置图
3-2-2 生物塔计算书
工艺计算
风量=20000m3/h
活性生物介质装填高度=1.5米
排放参照GB14554-93取浓度CO=60mg/m3
生物填料V1= Q*（Ci-C0）/q0=20000*（800-60）/120/1000=220m3 面积A1= V/h =220/1.5= 146.6 m2
支架、布气系统高度0.6m；布水系统、密封0.6m；其中：喷淋、洗涤、加热等预处理段尺寸：2*8*2.7,考虑末端排气。
考虑场地实际情况，生物过塔尺寸选定为22m*8m*2.7m
校验：
