机械识图的基础知识1、机械图样的概念(1)工程图样:工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样,简称图样。
◆工程图样可分为:机械图样、建筑图样、水利工程图样等。
(2)机械图样:是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件;是设计、制造、检验、装配产品的依据;是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图,还有加工制造所需的尺寸和技术要求。
2、投影(1)投影的基本概念◆用灯光或日光照射物体,在地面或墙面上就会产生影子,这种现象就叫投影。
◆正投影:当投射线互相平行,并与投影面垂直时,物体在投影面上所得的投影叫正投影。
(2)三面视图:指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图:表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图:表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图:表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角(1)视角定义图样的画法:两种形式:“第一视角”和“第三视角”◆ISO国际标准规定:在表达机件结构中,第一角和第三角投影法同等有效。
我国则侧重第一角画法(英国、德国等),我们公司则侧重第三角画法,(美国、日本及港资台资企业)◆视角定义第一视角:是按人(观察者)--物(机件)--面(投影面)的相对位置,作正投影所得的图形的方法。
第三视角:是按人--面--物的相对位置关系,作正投影所得的图形的方法。
(2)视角举例识别◆第一视角:◆第三视角:(3)第三角投影的视图◆第三角投影法的各投影面展开时,同第一角投影法相同,规定V面不动,将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方,右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是:前视图、顶视图、右视图、后视图、底视图、和左视图。
机械识图,制图一.制图的基本知识。
1.基本本制图标准。
.图纸幅面和格式。
纸基本幅面和代号A0 841*1189A1 594*841A2 420*594A3 297*420A4 210*2972比例原值比例1:1放大比例n:1缩小比例1:n3图纸;粗实线宽度b 用于表可见轮廓线细实线宽度b/3 用于尺寸线,尺寸界线,剖面线虚线宽度b/3 用于不可见轮廓线细点画线宽度b/3 用于轴线,中心线双点画线宽度b/3 用于相邻辅助零件的轮廓线,极限位置的轮廓线粗点画线宽度b 用于有特殊要求的线和表面双折线宽度b/3 用于断裂处的边界波浪线宽度b/3 用于断裂处的界线,视图和剖视的分界线4.尺寸的基本规则1)机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关;2)图样上的尺寸以毫米为单位,不需标注计量单位的代号或名称,如采用其它单位,则必须注明相应的计量单位的代号或名称;3)机件的每一个尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上;4)标注尺寸时,应尽可能使用符号和缩写词,如:直径φ半径R球直径Sφ球半径SR厚度t 正方形450倒角 C 深度沉孔或锪平埋头孔均布EQS 同一类型数TYP。
n参考Ref5.组成6。
标注方法及简化标注(附图)7.弧连接斜度2)锥度 222dD tg C -==α二. 投影的基本特性.5)中心投影法:光源较近6)平行投影法:投射中心无限运①正投影:投影方向与投影平面垂直②斜投影:投影方向与投影平面成一定的倾斜角2.1)立视图:正面,正立投影面V2)俯视图:水平面,水平投影面H3)侧视面:侧面,侧立投影面W4)投影轴:投影面之交线,OX、OY、OZ5)原点:三根投影轴相互垂直交为一点2、视图的“三等”规律:长对正、交平齐、高相等。
3、视图与物体之关系。
(第一角投影)1)主视图反映物体的上、下和左、右2)俯视图反映物体的左、右和前、后3)左视图反映物体的上、下和前、后4、投影的特性1)相拟性2)积聚性5、物体的截交线几何体被平面(称为截平面)截切,在其表面上产生的交线1)截交线是截平面与被截立体表面的共有线2)截交线是一个闭合的平面图形6、几何体的尺寸注法1)平面立体,一般标注长、宽、高三方面的尺寸2)正棱柱、正棱锥、标注高度及底部的外接圆直线3)圆柱、圆台,则标出高度和底圆直径4)球只标注其直径或半径7、轴测图1)概念:a.轴测图;b.轴测轴;c.轴间角;d.轴向伸缩系数2)正等测图①、三轴类角为1200②、伸缩系数为0.82,实际作图时取为13)斜二测图①、OX与OZ夹角为900,伸缩系数为1②、OY与OZ平角及DY与OX夹角为135°,伸缩系数为0.5③、图在OXY面上一中心线与OX夹角7°1ˊ8、组合体正形体分析法1)组合形式:①、叠加a.堆积(平面与平面)b.相切(平面、圆与圆)c.相贯(相交)②、切割③、综合(即有叠加,又有切割)2)组合体的画法①、三视图a.形体分析b.选择主视图(主要特征及正常位置)c.选比例定图幅d.布置视图e.绘制底稿1②、轴测图叠加法a.切割法3)组合体的尺寸注法①、定形尺寸,确定形状②、定位尺寸,确定相应位置③、总体尺寸,总体的长、宽、高④、合尺寸,与其它零件的配合情况4)尺寸基准①、定义:标注尺寸的起点②、确定:可选组合体的对称平面、底面、重要的端面以及回转体的轴线5)标注尺寸注意事项①、透彻分析结构形状,明确各组成部分之相对位置②、尺寸尽量集中,不要分散③、尺寸注在特征明显的视图上,并尽量避免注在虚线上④、避免尺寸、数字及轮廓相交,与两视图有关的尺寸最好注在面视图之间,便于看图。
2015版机械制图基本知识一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的,制造机器就必须先制造零件。
零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容,如图1所示图1 INT7 2”的零件图(1)标题栏 位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
标题栏技术要求(2)一组图形用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
(3)必要的尺寸反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。
(4)技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图基本视图:物体向6个基本投影面(物体在立方体的中心,投影到前后左右上下6个方向)投影所得的视图,他们是他们是:前视图(主视图)、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖为了辅助了解物体内部结构及相关参数,有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图:用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图:当物体具有对称平面时,向垂直于对称平面的投影面上投影所得的图形,可以对中心线为界,一半画成剖视图,另一半画成视图,称为半剖视图。
四、尺寸及其标注1、尺寸的定义:以特定单位表示线性尺寸值的数值2、尺寸的分类:1)基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2)实际尺寸通过测量获得的尺寸。
3)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基本尺寸所得代数差称为下偏差。
机械识图基础知识(1)机械识图在现代工业制造中扮演着极其重要的角色。
它是工业永恒的主题——”增加效率“的不可或缺的工具。
在机械识图中,理解和掌握基础知识是非常关键的,这不仅有助于理解新颖的机械装置,也有助于有效地使用已知的设备并适应任何变化。
本文将介绍机械识图的基础内容,以便更好地了解机械设备的构造和使用方法。
机械制图的基础知识机械部件的分类机械部件按其功能可分为固定部件、运动部件、传动部件、支持部件、定位部件和安装部件六大类型。
1.固定部件:是不发生运动的零件,如支架、底座等。
2.运动部件:是机械装置中发生相对运动的部件,例如飞轮、连杆、曲轴等。
3.传动部件:主要完成不同运动部件之间充分的传递动力和动量的效果,通常包括齿轮、皮带轮、链轮等。
4.支持部件:主要用于支撑机座和支撑部件。
5.定位部件:主要用于确定物体的位置,例如销轴、销钉、卡箍等。
6.安装部件:主要用于机械部件的安装及固定,例如角铁、螺丝等。
图纸的种类机械图纸可分为三类:装配图、零件图和工艺图。
1.装配图:显示机械设备的外形、尺寸、装配形式和相关零件之间的关系,也可以反映出机械设备的相对大小。
2.零件图:描述机械部件的外观、尺寸和工艺要求,并标明零件名称和零件数量等信息。
3.工艺图:描述机械加工时所需采取的工艺操作和过程,包括从原材料到最终成品的各个制程参数。
机械制图的常用符号机械制图中使用的符号主要可分为以下几种:1.基础符号:包括巨集字母、尺寸公差字母、符号度量单位缩略语、字形符号、矢量符号等。
2.工艺符号:包括塑性加工符号、切削加工符号、焊接符号、表面处理符号、涂料符号、等压线符号。
3.特殊符号:包括尺寸公差符号、轴向和平面符号、曲线标记符号、手动操作符号等。
机械图的绘制机械图的制作流程1.确定图纸形式和规格2.绘制图框和图幅,选择规划主轴线。
3.绘制机械图的草图并布置主要的尺寸关系,确定图纸的主视图和副视图。
4.制作参考线、模板、挂钩、劈分线、偏心线等。

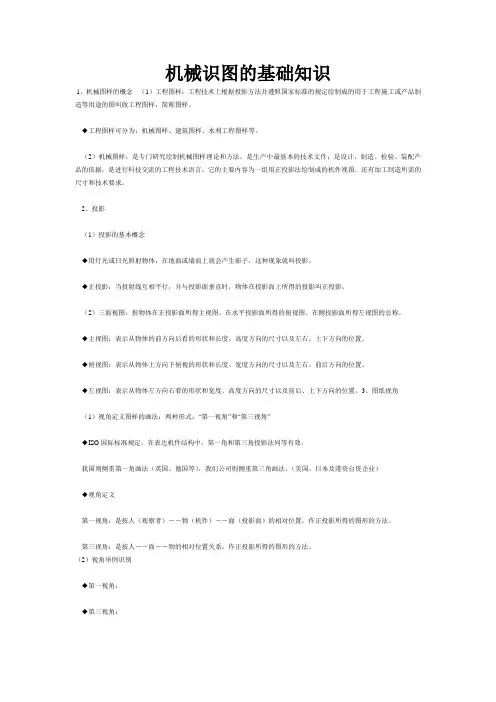

机械识图基础知识1、机械图样的概念(1)工程图样:工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样,简称图样。
◆工程图样可分为:机械图样、建筑图样、水利工程图样等。
(2)机械图样:是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件;是设计、制造、检验、装配产品的依据;是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图,还有加工制造所需的尺寸和技术要求。
2、投影(1)投影的基本概念◆用灯光或日光照射物体,在地面或墙面上就会产生影子,这种现象就叫投影。
◆正投影:当投射线互相平行,并与投影面垂直时,物体在投影面上所得的投影叫正投影。
(2)三面视图:指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
(亦为常说的三视图).◆主视图:表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图:表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图:表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角(1)视角定义图样的画法:两种形式:“第一视角”和“第三视角”◆ISO国际标准规定:在表达机件结构中,第一角和第三角投影法同等有效。
我国则侧重第一角画法(英国、德国等),有些公司则侧重第三角画法,(美国、日本及港资台资企业)◆视角定义第一视角:是按人(观察者)--物(机件)--面(投影面)的相对位置,作正投影所得的图形的方法。
第三视角:是按人--面--物的相对位置关系,作正投影所得的图形的方法。
(2)在图纸上视角识别◆第一视角:first angle◆第三视角:third angle(3)第三角投影的视图◆第三角投影法的各投影面展开时,同第一角投影法相同,规定主视面不动,将其它投影面旋转到与主视面成一个平面。
◆展开后的顶视图位于前视图的上方,右视图位于前视图的右方。
一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的,制造机器就必须先制造零件。
零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容,如图1所示图1 INT7 2”的零件图(1)标题栏 位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
(2)一组图形 用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
(3)必要的尺寸 反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。
(4)技术要求 给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图基本视图:物体向6个基本投影面(物体在立方体的中心,投影到前后左右上下6个方向)投影所得的视图,他们是他们是:前视图(主视图)、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖为了辅助了解物体内部结构及相关参数,有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
标题栏技术要求全剖视图:用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图:当物体具有对称平面时,向垂直于对称平面的投影面上投影所得的图形,可以对中心线为界,一半画成剖视图,另一半画成视图,称为半剖视图。
四、尺寸及其标注1、尺寸的定义:以特定单位表示线性尺寸值的数值2、尺寸的分类:1)基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2)实际尺寸通过测量获得的尺寸。
3)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差,偏差可正可负。

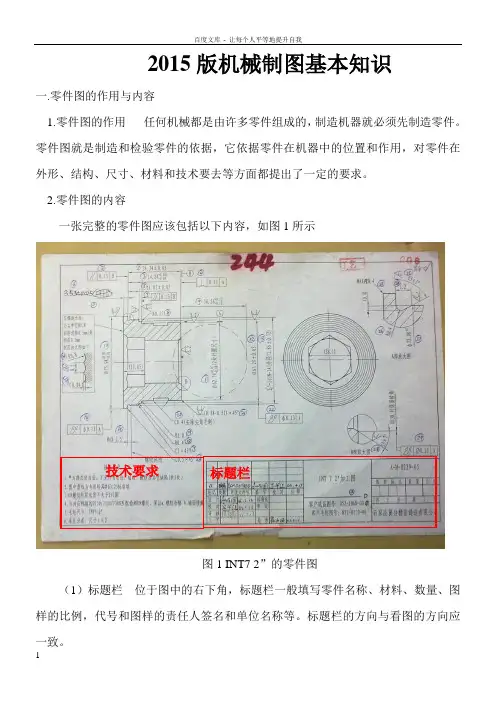

2015版机械制图识图基木知识2015版机械制图基本知识一.零件图的作用及内容1.零件图的作用任何机械都是由许多零件组成的,制造机器就必须先制造零件。
零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包扌舌以下内容,如图1所示图1 INT7 2”的零件图(1)标题栏位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。
标题栏的方向及看图的方向应1 / 19一致。
(2)一组图形用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
(3)必要的尺寸反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。
(4)技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图基本视图:物体向6个基本投影面(物体在立方体的中心,投影到前后左右上下6个方向)投影所得的视图,他们是他们是:前视图(主视图)、左视图、右视图、顶视图、底视图及后视图。
不等角视图左视图右视图底视图00顶视图三、全剖半剖为了辅助了解物体内部结构及相关参数,有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图:用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图:当物体具有对称平而时,向垂直于对称平面的投影面上投影所得的图形, 可以对中心线为界,一半画成剖视图,另一半画成视图,称为半剖视图。
四、尺寸及其标注1、尺寸的定义:以特定单位表示线性尺寸值的数值2、尺寸的分类:1)基木尺寸通过它应用上、下偏差可计算岀极限尺寸的尺寸。
2)实际尺寸通过测量获得的尺寸。
3)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基木尺寸所得代数差称为下偏差。
2015版机械制图基本知识一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的,制造机器就必须先制造零件。
零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容,如图1所示图1 INT7 2”的零件图(1)标题栏 位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
(2)一组图形 用以表达零件的结构形状,可以采用视图、剖视、剖面、规定标题栏技术要求画法和简化画法等表达方法表达。
(3)必要的尺寸反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。
(4)技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图基本视图:物体向6个基本投影面(物体在立方体的中心,投影到前后左右上下6个方向)投影所得的视图,他们是他们是:前视图(主视图)、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖为了辅助了解物体内部结构及相关参数,有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图:用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图:当物体具有对称平面时,向垂直于对称平面的投影面上投影所得的图形,可以对中心线为界,一半画成剖视图,另一半画成视图,称为半剖视图。
四、尺寸及其标注1、尺寸的定义:以特定单位表示线性尺寸值的数值2、尺寸的分类:1)基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2)实际尺寸通过测量获得的尺寸。
3)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基本尺寸所得代数差称为下偏差。
2015版机械制图基本知识一.零件图的作用及内容1.零件图的作用 任何机械都是由许多零件组成的,制造机器就必须先制造零件。
零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容,如图1所示图1 INT7 2”的零件图(1)标题栏 位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。
标题栏的方向及看图的方向应标题栏技术要求一致。
(2)一组图形用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
(3)必要的尺寸反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。
(4)技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图基本视图:物体向6个基本投影面(物体在立方体的中心,投影到前后左右上下6个方向)投影所得的视图,他们是他们是:前视图(主视图)、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖为了辅助了解物体内部结构及相关参数,有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图:用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图:当物体具有对称平面时,向垂直于对称平面的投影面上投影所得的图形,可以对中心线为界,一半画成剖视图,另一半画成视图,称为半剖视图。
四、尺寸及其标注1、尺寸的定义:以特定单位表示线性尺寸值的数值2、尺寸的分类:1)基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2)实际尺寸通过测量获得的尺寸。
3)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差,偏差可正可负。
5)尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差,它是允许尺寸的变动量。
尺寸公差永为正值;其中Φ20为基本尺寸,0.81为公差。
0.5为上偏差,-0.31例如:Φ200.5-0.31为下偏差。
20.5和19.69分别为最大最小极限尺寸。
6)零线在极限及配合图中,表示基本尺寸的一条直线,以其为基准确定偏差和公差。
7)标准公差极限及配合制中,所规定的任一公差。
国家标准中规定,对于一定的基本尺寸,其标准公差共有20个公差等级。
公差分为CT 、IT、JT 3个系列标准。
CT系列为铸造公差标准,IT是ISO国际尺寸公差,JT为中国机械部尺寸公差不同产品不同的公差等级。
等级越高,生产技术要求越高,成本越高。
例如砂型铸造公差等级一般在CT8-CT10,我们公司为精密铸造件,一般用国际标准CT6-CT9。
8)基本偏差在极限及配合制中,确定公差带相对零线位置的那个极限偏差,一般为靠近零线的那个偏差。
国家标准中规定基本偏差代号用拉丁字母表示,大写字母表示孔,小写字母表示轴,对孔和轴的每一个基本尺寸段规定了28个基本偏差。
3、尺寸的标注1)尺寸标注的要求零件图上尺寸是制造零件时加工和检验的依据。
因此,零件图上标注的尺寸除应正确、完整、清晰外,还应尽可能合理,即使所注尺寸满足设计要求和便于加工测量。
2)尺寸基准尺寸基准是标注定位尺寸的基准,尺寸基准一般分为设计基准(设计时用以确定零件结构位置)和工艺基准(制造时用以定位、加工和检验)。
零件上的底面、端面、对称面、轴线及圆心等都可以作为基准尺寸基准又分为主要基准和辅助基准。
一般在长、宽、高三个方向各选一个设计基准为主要基准,它们决定零件的主要尺寸。
这些主要尺寸影响零件在机器中的工作性能、装配精度,因此,主要尺寸要从主要基准直接注出。
除主要基准之外的其余的尺寸基准则为辅助基准,以便于加工和测量。
辅助基准都有尺寸及主要基准相联系。
五、公差及配合在成批量生产、装配机器时,要求一批相配合的零件只要按图样加工出来,不经选择而装配,就能达到设计要求和使用要求。
零件间的这种性质称为互换性。
零件具有互换性后,大大简化了零、部件的制造和维修工作,使产品的生产周期缩短,生产率提高,成本降低。
公差及配合的概念 1) 公差如果要零件制造加工的尺寸绝对准确,实际上是做不到的。
但是为了保证零件的互换性,设计时根据零件的使用要求而制定的允许尺寸的变动量,称为尺寸公差,简称公差。
公差的数值愈小,即允许误差的变动范围越小,则越难加工 2) 形状和位置公差(简称形位公差)的概念经过加工的零件表面,不仅有尺寸误差,同时也产生形状和位置误差。
这些误差不但降低了零件的精度,同时也会影响使用性能。
因此,国家标准规定了零件表面的形状和位置公差,简称形位公差。
(1) 形位公差特征项目的符号 如表2所示规定参数量允许变动范围尺寸误差 形状误差 位置误差误差 尺寸公差形状公差 位置公差公差(2)尺寸公差在零件图的注法在零件图中的标注尺寸公差常用标注极限偏差值,如图1)框格形位公差的要求在框格中给出,框格由两格或多格组成。
框格中的内容从左到右按下列次序填写:公差特征符号,公差值,需要时用一个或多个字母表示基准要素或基准体系。
如图a 所示。
对同一个要素有一个以上的公差特征项目要求时,可将一个框格放在另一个框格下面,如图b 所示。
2)被测要素用带箭头的指引线将被测要素及公差框格一端相连,指引线箭头指向公差带的宽度方向或直径方面。
指引线箭头所指部位可有:(1)当被测要素为整体轴线或公共中心平面时,指引线箭头可直接指在轴线或中心线上,如下图左。
图a图b(2)当被测要素为轴线、球心或中心平面时,指引线箭头应及该要素的尺寸线对齐,如下图中。
(3)当被测要素为线或表面时,指引线箭头应指要该要素的轮廓线或其引出线上,并应明显地及尺寸线错开,如下图右基准要素用带基准符号的指引线将基准要素及公差框格的另一端相连,如下图左。
(1)当基准要素为素线或表面时,基准符号应靠近该要素的轮廓线或引出线标注,并应明显地及尺寸线箭头错开,如下图左。
(2)当基准要素为轴线、球心或中心平面时,基准符号应及该要素的尺寸线箭头对齐,如下图中。
(3)当基准要素为整体轴线或公共中心面时,基准符号可直接靠近公共轴线(或公共中心线)标注,如下图右。
(4) 形位公差详解形状公差项目及其符号形状公差示例位置误差及公差位置误差分为定向误差、定位误差、跳动误差,所对应的公差分别为定向公差、定位公差、跳动公差位置公差项目及其符号定向位置公差示例定位位置公差示例4-ΦD跳动公差示例表面粗糙度(1)表面粗糙度的概念表面粗糙度是一种微观几何形状误差,是指零件加工表面上具有较小间距和峰谷所组成的微观几何形状特性,评定表面粗糙度参值的大小,直接影响零件的配合性质,疲劳强度,耐磨性,抗腐蚀性,以及密封性。
其误差随机性很强,一般用标准规定的评定参数来检测评定,对光洁度不高的表面,生产中常用粗糙度样板和被检表面进行比较检验,而且具体参数值则需各种仪器测量。
表面粗糙度过去称为表面光洁度。
表面粗糙度国家标准中规定了三个评定表面粗糙度的高度参数: 1)Ra :轮廓算术平均偏差 2)Ry :微观不平度十点高度 3)Rz :轮廓最大高度一般常用高度参数Ra ,在表面粗糙度代号标注时也可以省略Ra 。
如采用其他两项评定参数时,必须注明Rz 或Ry Ra 一般用电动轮廓仪进行测量。
由于Ra 的概念较直观,反映轮廓的信息量多所以应用较为广泛。
Ra 常用参数值范围0.025~6.3μm 。
(2)表面粗糙度符号及其意义 表1 表面粗糙度表示用加工面,其Ra 值不得大于3.2um ,由于推荐优先使用参数Ra ,故“Ra”不注出。
这是最常用的符号。
表示用加工面,其Ra 值必须在3.2-6.3 um 之间,一般很少用这样的标注。
一般只规定最大的允许值。
表示用不去除材料方法获得的表面,即非加工表面,如铸锻表面等,其Ra 值不大于1.6um.用任何方法获得的表面,Ra 值不得大于253.26.3 3.21.625(3)表面粗糙度代[符]号法(3)表面粗糙度标注1)表面粗糙度代[符]号应注在图样的轮廓线,尺寸界限或其延长线上,必要时可注在指引线上。
符号的尖端必须从材料外指向该表面。
2)在同一图样上,每一表面一般只标注一次代号或符号。
为便于看图,一般标注在有关尺寸附近。
3)当零件的所有表面具有相同的表面粗糙度时,可在图样的右上角统一标注,如下图所示。
6.36.34)当零件的大部分表面具有相同的粗糙度要求时,可以将使用最多的一种符号或代号统一标注在图样的右上角,并加注“其余”两字。
5)对于连续表面或重复要素表面,以及用细实现相连的不连续的统一表面,只需标注一次粗糙度代号。
抛光6.36)在同一表面上如要求不同的粗糙度时,应用细实线画出两个不同要求部分的分界线。
4.其他技术要求零件图中出了对零件制造提出尺寸公差、表面粗糙度、形状和位置公差等技术要求外,还给出了零件的材料、表面硬度以及热处理等方面的要求。
三、识读零件图的基本步骤看图的基本步骤是:看标题栏、分析图形、分析尺寸和看技术要求。
1.看标题栏通过标题栏可以知道零件的名称、比例、材料以及加工方法等。
2.分析图形先看主视图,再联系其他视图,分析图中剖视、剖面及重要部位等,可以想象出零件的结构形状。
3.分析尺寸对零件的基本结构了解清楚后,在分析零件的尺寸。
首先确定零件各部分结构形状的大小尺寸,再确定各部分结构之间的位置尺寸,最后分析零件的总体尺寸。
同时分析零件长、宽、高三个方向的尺寸基准。
找出图中的重要尺寸和主要定位尺寸。
4.看技术要求对图中出现的各项技术要求,如尺寸公差、表面粗糙度、形状和位置公差以及热处理等加工方面的要求,要逐个进行分析和了解。
