计算机组成原理与大全实验报告

实验一：数字逻辑——交通灯系统设计子实验1：7 段数码管驱动电路设计（1）理解利用真值表的方式设计电路的原理；（2）利用Logisim 真值表自动生成电路的功能，设计一个 7 段数码管显示驱动。

二、实验方案设计7 段数码管显示驱动的设计方案：（1）输入：4 位二进制（2）输出：7 段数码管 7 个输出控制信号（3）电路引脚：（4）实现功能：利用 7 段数码管显示 4 位二进制的 16 进制值（5）设计方法：由于该实验若直接进行硬件设计会比较复杂，而7 段数码管显示的真值表较容易掌握，所以我们选择由真值表自动生成电路的方法完成该实验。

先分析设计 7 段数码管显示驱动的真值表，再利用Logisim 中的“分析组合逻辑电路”功能，将真值表填入，自动生成电路。

（6）真值表的设计：由于是 4输入 7输出，真值表共有 16 行。

7输出对应 7个引脚，所以需要依次对照LED 灯的引脚顺序进行设计，如下图所示（注意LED 的引脚顺序）：三、实验步骤（1）在实验平台下载实验框架文件RGLED.circ；（2）在Logisim 中打开RGLED.circ 文件，选择数码管驱动子电路；（3）点击“工程”中的“分析组合逻辑电路”功能，先构建4输入和7输出，再在“真值表”中，将已设计好的真值表的所有数值仔细对照着填入表格中，确认无误后点击“生成电路”，自动生成的电路如下图所示：（4）将子电路封装为如下形式：（5）进行电路测试：·自动测试在数码管驱动测试子电路中进行测试；·平台评测自动测试结果满足实验要求后，再利用记事本打开RGLED.circ 文件，将所有文字信息复制粘贴到Educoder 平台代码区域，点击评测按钮进行测试。

四、实验结果测试与分析（1）自动测试的部分结果如下：（2）平台测试结果如下：综上，本实验测试结果为通过，无故障显示。

本实验的关键点在于：在设计时需要格外注重LED 灯的引脚顺序，保证0-9 数字显示的正确性，设计出正确的真值表。

计算机组成实验报告计算机组成实验报告(共3篇)篇一：《计算机组成与结构》实验报告11 .实验目的：1)．学习和了解TEC-2000 十六位机监控命令的用法；2)．学习和了解TEC-2000 十六位机的指令系统；3)．学习简单的TEC-2000 十六位机汇编程序设计；2.实验内容：1)．使用监控程序的R 命令显示/修改寄存器内容、D 命令显示存储器内容、E 命令修改存储器内容；2)．使用 A 命令写一小段汇编程序，U 命令反汇编刚输入的程序，用G 命令连续运行该程序，用T、P 命令单步运行并观察程序单步执行情况；3、实验步骤1)．关闭电源，将大板上的COM1 口与PC 机的串口相连；2)．接通电源，在PC 机上运行PCEC.EXE 文件，设置所用PC 机的串口为“1”或“2”, 其它的设置一般不用改动,直接回车即可；3)．置控制开关为00101（连续、内存读指令、组合逻辑、16 位、联机），开关拨向上方表示“1”，拨向下方表示“0”，“X”表示任意。

其它实验相同；4)．按一下“RESET”按键,再按一下“START”按键，主机上显示：TEC-2000 CRT MONITOR Version 1.0 April 2001Computer Architectur Lab.，Tsinghua University Programmed by He Jia >5)．用R 命令查看寄存器内容或修改寄存器的内容a.在命令行提示符状态下输入：R↙；显示寄存器的内容图片已关闭显示，点此查看图片已关闭显示，点此查看b.在命令行提示符状态下输入：R R0↙；修改寄存器R0 的内容，被修改的寄存器与所赋值之间可以无空格,也可有一个或数个空格主机显示:寄存器原值:_在该提示符下输入新的值,再用R 命令显示寄存器内容，则R0 的内容变为0036。

图片已关闭显示，点此查看6)．用D 命令显示存储器内容在命令行提示符状态下输入：D 2000↙会显示从2000H 地址开始的连续128 个字的内容；连续使用不带参数的 D 命令，起始地址会自动加128（即80H）。

计算机组成原理实验报告实验目的，通过本次实验，深入了解计算机组成原理的相关知识，掌握计算机硬件的基本组成和工作原理。

实验一，逻辑门电路实验。

在本次实验中，我们学习了逻辑门电路的基本原理和实现方法。

逻辑门电路是计算机中最基本的组成部分，通过逻辑门电路可以实现各种逻辑运算，如与门、或门、非门等。

在实验中，我们通过搭建逻辑门电路并进行实际操作，深入理解了逻辑门的工作原理和逻辑运算的实现过程。

实验二，寄存器和计数器实验。

在本次实验中，我们学习了寄存器和计数器的原理和应用。

寄存器是计算机中用于存储数据的重要部件，而计数器则用于实现计数功能。

通过实验操作，我们深入了解了寄存器和计数器的内部结构和工作原理，掌握了它们在计算机中的应用方法。

实验三，存储器实验。

在实验三中，我们学习了存储器的原理和分类，了解了不同类型的存储器在计算机中的作用和应用。

通过实验操作，我们进一步加深了对存储器的认识，掌握了存储器的读写操作和数据传输原理。

实验四，指令系统实验。

在本次实验中，我们学习了计算机的指令系统，了解了指令的格式和执行过程。

通过实验操作，我们掌握了指令的编写和执行方法，加深了对指令系统的理解和应用。

实验五，CPU实验。

在实验五中，我们深入了解了计算机的中央处理器（CPU）的工作原理和结构。

通过实验操作，我们学习了CPU的各个部件的功能和相互之间的协作关系，掌握了CPU的工作过程和运行原理。

实验六，总线实验。

在本次实验中，我们学习了计算机的总线结构和工作原理。

通过实验操作，我们了解了总线的分类和各种总线的功能，掌握了总线的数据传输方式和时序控制方法。

结论：通过本次实验，我们深入了解了计算机组成原理的相关知识，掌握了计算机硬件的基本组成和工作原理。

通过实验操作，我们加深了对逻辑门电路、寄存器、计数器、存储器、指令系统、CPU和总线的理解，为进一步学习和研究计算机组成原理奠定了坚实的基础。

希望通过不断的实践和学习，能够更深入地理解和应用计算机组成原理的知识。

《计算机组成原理》实验报告一一、实验目的:编写程序、上机调试、运行程序是进一步学习和掌握汇编语言程序设计的必要手段。

通过本次实验, 学习、掌握运行汇编程序的相关知识。

1、二、实验内容:2、熟悉实验用微机的软、硬件配置（1）硬件: Intel Celeron 500GHz CPU、128M内存（8M作共享显存）、intel810芯片主板、集成i752显卡、maxtro20G硬盘、ps/2接口鼠标、PS/2接口键盘。

（2）软件:DOS 操作系统Windows98 seMASM汇编语言程序3、熟悉运行汇编语言所需的应用程序汇编程序使MASM连接程序使用LINK程序调试程序使用DEBUG程序4、熟悉汇编语言源程序上机操作过程（1）编辑源文件(选择可使用的文本编辑器)（2）汇编源程序文件（3）连接目标文件（4）运行可执行文件5、汇编操作举例用edit编辑myprog.asm文件；（见下图）用MASM.exe编译myprog.asm生成myprog.obj文件；C:\masm\bin> masm.exe由图中可以看出:0 个警告错误0个严格错误汇编通过, 生成mygrog.obj目标文件（如果有严格错误, 汇编不能通过, 必须返回编辑状态更改程序。

）用link.exe命令链接myhprog.obj生成myprog.exe文件！C:\masm\bin> link.exeC:\masm\bin> myprog.exe运行程序结果为:屏幕显示“Hi! This is a dollar sign terminated string.”三、实验总结:1.可以在DOS或Windows状态编辑汇编源程序2.可以使用EDIT 或记事本编辑汇编源程序, 源程序必须以.asm为扩展名。

在记事本中保存文件时, 可以加双引号“myprog.asm”,文件名就不会出现myprog.asm.txt的错误3.熟悉相关的DOS 命令cd 进入子目录mkdir 建立子目录xcopy *.* /s 拷贝当前目录下所有文件及子目录format a: 格式化A盘4.在Windows 系统下运行汇编程序, 有时会有问题, 建议大家熟悉DOS命令,DOS编辑工具, 在DOS状态下运行汇编程序。

一、实习目的本次实习旨在通过实际操作，加深对计算机组成原理理论知识的理解，提高动手实践能力。

通过实习，使学生熟悉计算机系统的基本组成，了解计算机各部件的功能和相互关系，掌握计算机组成原理的基本实验方法和技能。

二、实习内容1. 计算机系统组成结构实验（1）实验目的：了解计算机系统的基本组成，熟悉各部件的功能和相互关系。

（2）实验内容：观察计算机硬件组成，包括主板、CPU、内存、硬盘、显卡等，了解各部件的功能和作用。

（3）实验步骤：1）观察计算机硬件组成，了解各部件的名称和功能。

2）了解主板、CPU、内存、硬盘、显卡等部件之间的连接关系。

3）分析计算机系统的工作原理。

2. 计算机组成原理实验（1）实验目的：加深对计算机组成原理理论知识的理解，提高动手实践能力。

（2）实验内容：1）静态随机存储器（RAM）实验：学习静态RAM的存储方式，并执行写数据和读数据的操作。

2）指令系统实验：掌握机器指令的编写与执行过程，了解算术运算指令、逻辑运算指令、标志位的作用等。

3）微程序控制器实验：了解微程序设计的方法，掌握微程序控制器的工作原理。

4）流水线CPU实验：理解流水CPU的工作原理，掌握流水线的基本概念和性能分析。

（3）实验步骤：1）按照实验指导书的要求，连接实验电路。

2）进行静态RAM的读写操作，观察实验结果。

3）编写汇编语言程序，执行算术运算、逻辑运算等指令，观察标志位的变化。

4）设计微程序控制器，实现简单指令的执行。

5）分析流水线CPU的时空图，计算吞吐率和加速比。

3. 计算机组成原理综合实验（1）实验目的：综合运用计算机组成原理知识，设计并实现一个简单的计算机系统。

（2）实验内容：1）设计一个简单的计算机系统，包括CPU、内存、输入输出设备等。

2）编写汇编语言程序，实现特定功能。

3）实现系统的输入输出操作。

（3）实验步骤：1）根据实验要求，设计计算机系统的硬件结构。

2）编写汇编语言程序，实现系统功能。

计组实验报告(共10篇)计组实验报告计算机组成原理实验报告一一、算术逻辑运算器1. 实验目的与要求：目的：①掌握算术逻辑运算器单元ALU（74LS181）的工作原理。

②掌握简单运算器的数据传输通道。

③验算由74LS181等组合逻辑电路组成的运输功能发生器运输功能。

④能够按给定数据，完成实验指定的算术/逻辑运算。

要求：完成实验接线和所有练习题操作。

实验前，要求做好实验预习，掌握运算器的数据传送通道和ALU 的特性，并熟悉本实验中所用的模拟开关的作用和使用方法。

实验过程中，要认真进行实验操作，仔细思考实验有关的内容，把自己想得不太明白的问题通过实验去理解清楚，争取得到最好的实验结果，达到预期的实验教学目的。

实验完成后，要求每个学生写出实验报告。

2. 实验方案：1．两片74LS181（每片4位）以并/串联形式构成字长为8为的运算器。

2．8为运算器的输出经过一个输入双向三态门（74LS245）与数据总线相连，运算器的两个数据输入端分别与两个8位寄存器（74LS273）DR1和DR2的输出端相连，DR1和DR2寄存器是用于保存参加运算的数据和运算的结果。

寄存器的输入端于数据总线相连。

3．8位数据D7~D0（在“INPUT DEVICE”中）用来产生参与运算的数据，并经过一个输出三态门（74LS245）与数据总线相连。

数据显示灯（BUS UNIT）已与数据总线相连，用来显示数据总线上所内容。

4．S3、S2、S1、S0是运算选择控制端，由它们决定运算器执行哪一种运算（16种算术运算或16种逻辑运算）。

5．M是算术/逻辑运算选择，M＝0时，执行算术运算，M＝1时，执行逻辑运算。

6．Cn是算术运算的进位控制端，Cn=0(低电平)，表示有进位，运算时相当于在最低位上加进位1，Cn=1(高电平)，表示无进位。

逻辑运算与进位无关。

7．ALU-B是输出三态门的控制端，控制运算器的运算结果是否送到数据总线BUS上。

低电平有效。

一、实验模块计算机组成原理实验二、实验标题计算机组成原理实验报告三、实验内容本次实验主要围绕计算机组成原理展开，通过实际操作和理论分析，加深对计算机硬件组成和工作原理的理解。

四、实验目的1. 理解计算机硬件的基本组成，包括CPU、内存、I/O接口等。

2. 掌握计算机各组成部分之间的数据传输和通信方式。

3. 了解计算机的基本工作原理，包括指令的执行过程和中断处理等。

4. 通过实验，提高动手能力和问题解决能力。

五、实验环境实验地点：学校机房实验设备：计算机组成原理实验箱（EL-JY-II型）实验软件：相关实验软件六、实验步骤及实验结果1. CPU实验（1）实验连线：将CPU、内存、I/O接口等设备按照实验要求进行连接。

（2）写数据：向内存写入数据，通过CPU读取数据并输出。

（3）实验结果：观察数据是否正确传输，分析CPU的工作原理。

2. 内存实验（1）实验连线：将内存与CPU、I/O接口等设备连接。

（2）往存储器写数据：向内存写入数据。

（3）从存储器读数据：从内存读取数据，观察数据是否正确。

（4）实验结果：分析内存的工作原理，验证内存读写功能。

3. I/O接口实验（1）实验连线：将I/O接口与CPU、内存等设备连接。

（2）实验步骤：通过I/O接口进行数据传输。

（3）实验结果：观察数据是否正确传输，分析I/O接口的工作原理。

4. 中断实验（1）实验连线：将中断设备与CPU、内存等设备连接。

（2）实验步骤：模拟中断发生，观察CPU如何响应中断。

（3）实验结果：分析中断处理过程，理解中断在计算机中的作用。

七、实验结果的分析与总结1. 通过本次实验，我们深入了解了计算机硬件的基本组成和工作原理，掌握了CPU、内存、I/O接口等设备的工作方式。

2. 实验过程中，我们学会了如何进行实验连线、数据传输和中断处理等操作，提高了动手能力和问题解决能力。

3. 实验结果表明，计算机硬件各部分之间协同工作，共同完成指令的执行和数据的处理。

计算机组成原理实验报告引言计算机组成原理是计算机科学与技术的基础课程之一，通过实验可以更好地理解和掌握计算机的组成和工作原理。

本文将结合实验的过程和结果，详细论述计算机组成原理的一些关键概念和实际应用。

一、实验目的本次实验的目的是通过搭建一个简单的计算机系统，深入了解计算机的各个组成模块，如中央处理器(CPU)、存储器、输入输出设备等，并验证计算机的基本工作原理。

二、实验内容本次实验分为两个部分，第一部分是计算机系统的搭建，包括CPU的设计与实现、存储器的设计与实现等；第二部分是对已搭建的系统进行功能测试，包括寄存器的读写、指令的执行等。

1. CPU的设计与实现CPU是计算机的核心处理单元，它负责执行各种指令，并控制计算机的运行状态。

在本次实验中，我们采用了冯·诺依曼结构的单周期CPU设计，包括指令寄存器、算术逻辑单元、控制单元等组成部分。

通过在实验中的操作和执行，我们深入理解了指令的编码方式、运算的过程等。

2. 存储器的设计与实现存储器是计算机系统中的主要组成部分，用于存放指令和数据。

在本次实验中，我们设计了一个简单的存储器，采用了随机存取存储器（RAM）的结构。

通过实验中的存储器读写操作，我们了解了存储器的寻址方式、数据的存取过程等。

三、实验结果与分析经过实验的搭建和测试，我们成功完成了计算机系统的建设，并验证了其基本功能。

在测试过程中，我们发现了一些问题和改进之处，例如CPU的时钟频率过低导致指令执行速度较慢，存储器的容量不足等。

通过对这些问题的研究和分析，我们能够进一步优化和改进计算机系统的性能。

四、实验心得体会通过本次实验，我进一步加深了对计算机组成原理的理解和掌握。

实验中我不仅学到了理论知识，还通过动手搭建和操作实际的计算机系统，加深了对计算机组成原理的实际应用的理解。

同时，我也意识到计算机的设计和实现是一个综合性强的工程，需要考虑多方面的问题，如硬件的选择与优化、指令的设计与调度等。

计算机组成原理实验报告课程名称计算机组成原理实验学院计算机专业班级学号学生姓名指导教师20年月日实验一：基础汇编语言程序设计实验1实验目的●学习和了解TEC-XP+教学实验监控命令的用法;●学习和了解TEC-XP+教学实验系统的指令系统;●学习简单的TEC-XP+教学实验系统汇编程序设计。

2实验设备及器材●工作良好的PC机;●TEC-XP+教学实验系统和仿真终端软件PCEC。

3实验说明和原理实验原理在于汇编语言能够直接控制底层硬件的状态，通过简单的汇编指令查看、显示、修改寄存器、存储器等硬件内容。

实验箱正如一集成的开发板，而我们正是通过基础的汇编语言对开发板进行使用和学习，过程中我们不仅需要运用汇编语言的知识，还需要结合数字逻辑中所学的关于存储器、触发器等基本器件的原理，通过串口通讯，实现程序的烧录，实验箱与PC端的通讯。

4实验内容1)学习联机使用TEC－XP+教学实验系统和仿真终端软件PCEC；2)学习使用WINDOWS界面的串口通讯软件；3)使用监控程序的R命令显示/修改寄存器内容、D命令显示存储内容、E命令修改存储内容；4)使用A命令写一小段汇编程序，U命令反汇编输入的程序，用G命令连续运行该程序，用T、P命令单步运行并观察程序单步执行情况。

5实验步骤1)准备一台串口工作良好的PC机器;2)将TEC-XP+放在实验台上,打开实验箱的盖子,确定电源处于断开状态;3)将黑色的电源线一段接220V交流电源,另一端插在TEC-XP+实验箱的电源插座里;4)取出通讯线,将通讯线的9芯插头接在TEC-XP+实验箱上的串口"COM1"或"COM2"上,另一端接到PC机的串口上;5)将TEC-XP+实验系统左下方的六个黑色的控制机器运行状态的开关置于正确的位置,再找个实验中开关应置为001100(连续、内存读指令、组合逻辑、联机、16位、MACH),6)控制开关的功能在开关上、下方有标识;开关拨向上方表示"1",拨向下方表示"0","X"表示任意,其他实验相同;7)打开电源,船型开关盒5V电源指示灯亮;8)在PC机上运行PCEC16.EXE文件,根据连接的PC机的串口设置所用PC机的串口为"1"或"2",其他的设置一般不用改动,直接回车即可; （8）按一下"RESET"按键,再按一下"START"按键,主机上显示：6实验截图及思考题【例3】计算1到10的累加和。

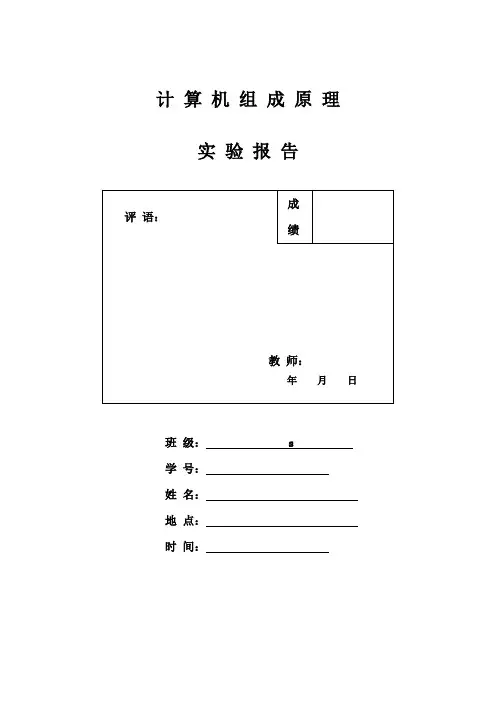

计算机组成原理实验报告班级： s 学号：姓名：地点：时间：计算机组成原理实验报告一、实验目的1．深入理解基本模型计算机的功能、组成知识；2．深入学习计算机各类典型指令的执行流程；3．学习微程序控制器的设计过程和相关技术，掌握LPM_ROM的配置方法。

4．在掌握部件单元电路实验的基础上，进一步将单元电路组成系统，构造一台基本模型计算机。

5．定义五条机器指令，并编写相应的微程序，上机调试，掌握计算机整机概念。

掌握微程序的设计方法，学会编写二进制微指令代码表。

6．通过熟悉较完整的计算机的设计，全面了解并掌握微程序控制方式计算机的设计方法。

二、实验原理1．在部件实验过程中，各部件单元的控制信号是人为模拟产生的，而本实验将能在微过程控制下自动产生各部件单元控制信号，实现特定的功能。

实验中，计算机数据通路的控制将由微过程控制器来完成，CPU从内存中取出一条机器指令到指令执行结束的一个指令周期，全部由微指令组成的序列来完成，即一条机器指令对应一个微程序。

2．指令格式（1）指令格式采用寄存器直接寻址方式，其格式如下：其中IN为单字长（8位二进制），其余为双字长指令，XX H 为addr对应的十六进制地址码。

为了向RAM中装入程序和数据，检查写入是否正确，并能启动程序执行，还必须设计三个控制台操作微程序。

1,存储器读操作（KRD ）：下载实验程序后按总清除按键（CLR ）后，控制台SWA 、SWB 为“0 0”时，可对RAM 连续手动读入操作。

2,存储器写操作（KWE ）：下载实验程序后按总清除按键（CLR ）后，控制台SW A 、SWB 为“0 1”时，可对RAM 连续手动写操作。

3、启动程序（RP ）：下载实验程序后按总清除按键（CLR ）后，控制台SW A 、SWB 为“1 1”时，即可转入到微地址“01”号“取指令”微指令，启动程序运行。

根据以上要求设计数据通路框图，如图5-1所示。

表6-1 24位微代码定义：242322212019 18 17 16 15 14 1312 11 10 987 6 5 4 3 2 1 S3 S2 S1 S0 MCnWEA9A8ABCuA5uA4uA3uA2uA1uA0表6-2 A 、B 、C 各字段功能说明：A 字段 B 字段 C 字段 15 14 13 选择 1211 10 选择 9 8 7 选择 0 0 0 0 0 0 0 0 0 0 0 1 LDRi 0 0 1 RS-B 0 0 1 P （1） 0 1 0 LDDR1 0 1 0 0 1 0 0 1 1 LDDR2 0 1 1 0 1 11 0 0 LDIR 1 0 01 0 0 P （4） 1 0 1 LOAD 1 0 1 ALU-B 1 0 1 LDAR 11 0 LDAR110 PC-B110 LDPC24(1) uA5—uA0：微程序控制器的微地址输出信号，是下一条要执行的微指令的微地址。

计算机组成原理实验报告计算机组成原理实验报告引言：计算机组成原理是计算机科学与技术专业的重要课程之一，通过实验可以更好地理解和掌握计算机的组成原理。

本篇实验报告将介绍我们在计算机组成原理实验中所进行的实验内容和实验结果。

实验一：逻辑门电路设计在这个实验中，我们学习了逻辑门电路的设计和实现。

通过使用门电路，我们可以实现与门、或门、非门等基本逻辑运算。

我们首先学习了逻辑门电路的真值表和逻辑代数的基本运算规则，然后根据实验要求，使用逻辑门电路设计了一个简单的加法器电路，并通过仿真软件进行了验证。

实验结果表明，我们设计的加法器电路能够正确地进行二进制数的加法运算。

实验二：数字逻辑电路实现在这个实验中，我们进一步学习了数字逻辑电路的实现。

通过使用多路选择器、触发器等数字逻辑元件，我们可以实现更复杂的逻辑功能。

我们首先学习了多路选择器的原理和使用方法，然后根据实验要求，设计了一个4位二进制加法器电路，并通过数字逻辑实验板进行了搭建和测试。

实验结果表明，我们设计的4位二进制加法器能够正确地进行二进制数的加法运算。

实验三：存储器设计与实现在这个实验中，我们学习了存储器的设计和实现。

存储器是计算机中用于存储和读取数据的重要组成部分。

我们首先学习了存储器的基本原理和组成结构，然后根据实验要求，设计了一个简单的8位存储器电路，并通过实验板进行了搭建和测试。

实验结果表明，我们设计的8位存储器能够正确地存储和读取数据。

实验四：计算机硬件系统设计与实现在这个实验中，我们学习了计算机硬件系统的设计和实现。

计算机硬件系统是计算机的核心部分，包括中央处理器、存储器、输入输出设备等。

我们首先学习了计算机硬件系统的基本原理和组成结构，然后根据实验要求，设计了一个简单的计算机硬件系统，并通过实验板进行了搭建和测试。

实验结果表明，我们设计的计算机硬件系统能够正确地进行指令的执行和数据的处理。

结论：通过这些实验，我们深入学习了计算机组成原理的相关知识，并通过实践掌握了计算机组成原理的基本原理和实现方法。

计算机组成原理的实验报告一、实验目的本次实验的主要目的是深入理解计算机组成原理中的关键概念和组件，通过实际操作和观察，增强对计算机硬件系统的认识和掌握能力。

具体包括：1、了解计算机内部各部件的工作原理和相互关系。

2、熟悉计算机指令的执行流程和数据的传输方式。

3、掌握计算机存储系统的组织和管理方法。

4、培养分析和解决计算机硬件相关问题的能力。

二、实验设备本次实验使用的设备包括计算机、逻辑分析仪、示波器以及相关的实验软件和工具。

三、实验内容1、运算器实验进行了简单的算术运算和逻辑运算，如加法、减法、与、或等操作。

观察运算结果在寄存器中的存储和变化情况。

2、控制器实验模拟了指令的取指、译码和执行过程。

分析不同指令对计算机状态的影响。

3、存储系统实验研究了内存的读写操作和地址映射方式。

考察了缓存的工作原理和命中率的计算。

4、总线实验观察数据在总线上的传输过程和时序。

分析总线竞争和仲裁的机制。

四、实验步骤1、运算器实验步骤连接实验设备，将运算器模块与计算机主机相连。

打开实验软件，设置运算类型和操作数。

启动运算，通过逻辑分析仪观察运算过程中的信号变化。

记录运算结果，并与预期结果进行比较。

2、控制器实验步骤连接控制器模块到计算机。

输入指令序列，使用示波器监测控制信号的产生和变化。

分析指令执行过程中各个阶段的状态转换。

3、存储系统实验步骤搭建存储系统实验电路。

进行内存读写操作，改变地址和数据，观察存储单元的内容变化。

分析缓存的替换策略和命中率的影响因素。

4、总线实验步骤连接总线模块，配置总线参数。

多个设备同时发送数据，观察总线的仲裁过程。

测量数据传输的时序和带宽。

五、实验结果与分析1、运算器实验结果加法、减法等运算结果准确，符合预期。

逻辑运算的结果也正确无误。

观察到在运算过程中，寄存器的值按照预定的规则进行更新。

分析：运算器的功能正常，能够准确执行各种运算操作，其内部的电路和逻辑设计合理。

2、控制器实验结果指令能够正确取指、译码和执行，控制信号的产生和时序符合指令的要求。

计算机组成原理实验报告一、实验目的通过本次实验，我们旨在深入了解计算机组成原理的相关知识，并通过实际操作，加深对计算机组成原理的理解。

具体目的如下：1.了解计算机的基本组成部件，包括CPU、内存、输入/输出设备等；2.学习计算机的基本工作原理，包括数据的输入、存储、处理和输出；3.熟悉计算机指令的执行过程，包括指令的取址、译码和执行；4.通过实验，巩固对计算机硬件及其工作方式的理解。

二、实验内容本次实验主要包括以下几个部分的内容：1.CPU的组成和工作原理2.存储器的组成和工作原理3.输入/输出设备的组成和工作原理4.计算机指令的执行过程三、实验装置和材料1.计算机主机2.显示器3.键盘4.鼠标5.实验板6.逻辑门集成电路7.示波器8.万用表四、实验步骤1.将计算机主机、显示器、键盘和鼠标连接好，并确保正常运行；2.连接实验板和逻辑门集成电路，搭建一个简单的逻辑电路；3.使用示波器和万用表测量逻辑电路的信号波形和电压；4.编写一个简单的汇编程序，包括输入、存储、处理和输出过程；5.使用计算机主机执行编写的汇编程序，并观察程序的执行过程。

五、实验结果与分析在本次实验中，我们成功地搭建了一个简单的逻辑电路，并使用示波器和万用表对其进行了测量。

通过测量，我们发现信号的电压和波形符合预期。

这说明逻辑电路的组成是正确的，能够正常工作。

在编写的汇编程序的执行过程中，我们观察到输入的数据被存储到内存中，并经过CPU的处理后，最终输出到显示器上。

这验证了计算机的基本工作原理，即数据的输入、存储、处理和输出。

六、实验总结通过本次实验，我们深入了解了计算机组成原理的相关知识，对计算机的基本组成部件、工作原理和指令执行过程有了更深入的理解。

通过实际操作，我们学会了如何搭建一个简单的逻辑电路，并对其进行测量和观察。

总体而言，本次实验对于我们进一步学习和掌握计算机组成原理非常有帮助。

通过实际操作和实验结果的观察，我们对计算机的工作方式有了更加清晰的认识。

实验1 通用寄存器实验一、实验目的1.熟悉通用寄存器的数据通路。

2.了解通用寄存器的构成和运用。

二、实验要求掌握通用寄存器R3~R0的读写操作。

三、实验原理实验中所用的通用寄存器数据通路如下图所示。

由四片8位字长的74LS574组成R1 R0（CX）、R3 R2（DX）通用寄存器组。

图中X2 X1 X0定义输出选通使能，SI、XP控制位为源选通控制。

RWR为寄存器数据写入使能，DI、OP为目的寄存器写选通。

DRCK信号为寄存器组打入脉冲，上升沿有效。

准双向I/O输入输出端口用于置数操作，经2片74LS245三态门与数据总线相连。

图2-3-3 通用寄存器数据通路四、实验内容1.实验连线2.寄存器的读写操作①目的通路当RWR=0时，由DI、OP编码产生目的寄存器地址，详见下表。

通用寄存器“手动／搭接”目的编码②通用寄存器的写入通过“I/O输入输出单元”向R0、R1寄存器分别置数11h、22h，操作步骤如下：通过“I/O输入输出单元”向R2、R3寄存器分别置数33h、44h，操作步骤如下：③源通路当X2~X0=001时，由SI、XP编码产生源寄存器，详见下表。

通用寄存器“手动／搭接”源编码④通用寄存器的读出五、实验心得通过这个实验让我清晰的了解了通用寄存器的构成以及通用寄存器是如何运用的，并且熟悉了通用寄存器的数据通路，而且还深刻的掌握了通用寄存器R3~R0的读写操作。

实验2 运算器实验一、实验目的掌握八位运算器的数据传输格式，验证运算功能发生器及进位控制的组合功能。

二、实验要求完成算术、逻辑、移位运算实验，熟悉ALU运算控制位的运用。

三、实验原理实验中所用的运算器数据通路如图2-3-1所示。

ALU运算器由CPLD描述。

运算器的输出FUN经过74LS245三态门与数据总线相连，运算源寄存器A和暂存器B的数据输入端分别由2个74LS574锁存器锁存，锁存器的输入端与数据总线相连，准双向I/O输入输出端口用来给出参与运算的数据，经2片74LS245三态门与数据总线相连。

计算机组成原理实验项目实验一运算器组成（2学时）验证性实验内容：使用181四位算术逻辑芯片实现八位算术逻辑运算实验。

基本要求：1、掌握简单运算器的数据传送通路；2、验证运算功能发生器（74LS181）的组合功能。

实验二存储器原理（2学时）验证性实验内容：通过总线系统验证存储器的存储功能。

基本要求：1、掌握静态随机存储器RAM工作特性及数据的读写方法；2、掌握存储器读/写电路的设计方法。

实验三寄存器实验（2学时）验证性实验内容：使用八位寄存器验证寄存器的存储功能。

基本要求：1、掌握寄存器操作时序。

2、掌握寄存器电路的连接方法。

实验四时序生成电路实验（2学时）设计性实验内容：验证控制器所需要的T1~T4的生成。

基本要求：1、掌握模型机时序特征；2、设计时序生成电路。

3、通过示波器验证T1~T4的状态周期。

实验五微程序控制器（2学时）验证性实验内容：使用模型机验证微指令与微操作的关系，验证微程序执行时序。

基本要求：1、掌握时序产生器的工作原理和组成原理；2、掌握微程序的编制、写入、观察微程序的执行；3、掌握硬布线控制器的组成原理、设计方法；4、了解硬布线控制器和微程序控制器的各自优缺点。

掌握简单运算器的数据传送通路。

三、主要仪器设备计算机、Proteus仿真软件、模型机仿真软件计算机硬件实验室实验报告课程名称：姓名学号班级成绩设备名称及软件环境实验名称实验日期一．实验内容题目及要求二．理论分析或算法分析芯片功能以及芯片真值表三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）电路图及相关说明四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）结果真值表，运行态抓图，以及相关的说明五．结论验证了什么？和题目要求对应报告提交日期（注意：内容写不下时可另附页。

）。

计算机组成原理实验报告——微程序控制器实验1.一. 实验目的:2.能看懂教学计算机（TH-union）已经设计好并正常运行的数条基本指令的功能、格式及执行流程。

并可以自己设计几条指令, 并理解其功能, 格式及执行流程, 在教学计算机上实现。

3.深入理解计算机微程序控制器的功能与组成原理4.深入学习计算机各类典型指令的执行流程5.对指令格式、寻址方式、指令系统、指令分类等建立具体的总体概念6.学习微程序控制器的设计过程和相关技术二. 实验原理:微程序控制器主要由控制存储器、微指令寄存器和地址转移逻辑三大部分组成。

其工作原理分为:1.将程序和数据通过输入设备送入存储器；2.启动运行后从存储器中取出程序指令送到控制器去识别, 分析该指令要求什么事；3.控制器根据指令的含义发出相应的命令（如加法、减法）, 将存储单元中存放的操作数据取出送往运算器进行运算, 再把运算结果送回存储器指定的单元中；4、运算任务完成后, 就可以根据指令将结果通过输出设备输出三. 微指令格式:1）微地址形成逻辑TH—UNION 教学机利用器件形成下一条微指令在控制器存储器的地址.下地址的形成由下地址字段及控制字段中的CI3—SCC控制.当为顺序执行时,下地址字段不起作用.下地址为当前微指令地址加1;当为转移指令(CI3—0=0011)时,由控制信号SCC提供转移条件,由下地址字段提供转移地址.2）控制字段控制字段用以向各部件发送控制信号,使各部件能协调工作。

控制字段中各控制信号有如下几类:①对运算器部件为了完成数据运算和传送功能, 微指令向其提供了24位的控制信号, 包括：4位的A、B口地址, 用于选择读写的通用积存器３组３位的控制码I８－I６、I５－I３、I２－I６, 用于选择结果处置方案、运算功能、数据来源。

３组共７位控制信号控制配合的两片GAL20V83位SST, 用于控制记忆的状态标志位2位SCI, 用于控制产生运算器低位的进位输入信号2位SSH, 用于控制产生运算器最高, 最地位（和积存器）移位输入信号②对内存储器I/O和接口部件, 控制器主要向它们提供读写操作用到的全部控制信号, 共3位, 即MRW③对CPU内部总线数据来源的控制, 主要通过3位编码标记为DCD, 来选择把哪一组数据发送到内部总线（IB）上。

计算机组成原理实践报告1.实践目的计算机组成原理是计算机专业的一门基础课程，通过学习这门课程，可以了解计算机系统的各个组成部分及其功能。

本次实践旨在通过实际操作加深对计算机组成原理知识的理解，学习计算机系统的基本构成，了解计算机的各个部件之间的配合和功能。

2.实践内容在实践中，我们使用了一个由多个部件组成的计算机组成模型，包括CPU、存储器、输入输出设备等部分。

通过对这些部件的连接和操作，我们可以模拟真实计算机系统的一些基本特性，例如指令集、运算速度、访问存储器等。

以下是具体的实践内容：（1）组装计算机模型首先，我们需要将各个计算机部件组装在一起，组成一个完整的计算机模型。

这个过程包括将CPU和存储器连接起来，以及将输入输出设备连接到计算机模型的接口上。

在这个过程中，我们需要对各个部件的功能和作用有一个清晰的了解，以确保组装的计算机模型能够正常工作。

（2）运行指令集接着，我们可以使用计算机模型来运行一些基本的指令集，例如加法、减法、移位等。

在这个过程中，我们可以观察计算机的运算速度、指令执行流程等特点，并了解计算机是如何进行数据处理的。

（3）访问存储器我们还可以通过计算机模型访问存储器，了解存储器的基本结构和存储方式。

在这个过程中，我们可以观察存储器访问的速度、容量等特点，并了解计算机是如何进行数据存储和读取的。

（4）使用输入输出设备最后，我们还可以通过输入输出设备对计算机进行控制和交互。

例如，我们可以使用键盘输入数据，并通过显示器输出计算结果。

在这个过程中，我们可以了解计算机输入输出的基本原理和操作方法。

3.实践收获通过这次实践，我对计算机组成原理有了更深入的理解。

在组装计算机模型的过程中，我更加清晰地了解了各个部件的功能和作用，以及它们之间的配合和协作。

通过运行指令集和访问存储器，我深入了解了计算机数据处理的基本原理和方法。

通过使用输入输出设备，我了解了计算机与人交互的基本原理和应用场景。

总之，这次实践让我对计算机组成原理这门课程有了更深刻的认识，也让我对计算机的工作原理和应用有了更加具体和实际的体验和了解。
