cad制图员考试

一、填空题（每题1分，共30分）1.草图设置对话框中有捕捉和栅格选项卡.极轴追追踪选项卡和对象捕捉选项卡 .2.AUTOCAD是美国的 AUTODESK 公司开发的计算机绘图软件.3．在编辑工具中，阵列工具分为：矩形阵列和环形阵列.4．在AutoCAD可进行多文档工作环境，可利用 Ctrl+Tab 或Ctrl+F6快捷键来切换文档.5．在机械制图中，中国标准图纸的规格有： A0 ,A1,A2,A3,A4.6．等轴测图有上.左.右三个轴测平面，可用 F5 功能键来切换这三个平面来绘制轴测图.7.图层的基本特性有图层名,颜色, 线型 ,线宽和打印样式.8．偏移命令对于创建同心圆和平行线 ,比复制命令更加有效.9．矩形阵列的基本图形及起始对象放在左下角，以向右. 向上为正方向.10．尺寸箭头可以用短划线 .点和斜杠来代替.11．Autocad默认的线型是实线,Center表示中心线 .12.平行投影法分为斜投影法和正投影法.13.在正等轴测图中,轴向伸缩系数为 0.82 ,简化系数为1.14.在斜二等轴测图中,取XOY为90度时,XOY和YOZ的两个轴轴间角分别为: 135 度和135度.15.一对互相啮合的齿轮,它们的模数和齿形角必须相等.16.图纸的装订位置应该在图纸的左上角.图纸一般折叠成A3或 A4 的规格再装订.17.圆柱被平面切割后产生的截交线有圆,矩形和椭圆 .18．在AutoCAD中文本的创建方式分为单行文本和多行文本.19．在文本的字符代码输入中，表示“+”的代码是 %%P .20.Autocad状态栏中，正交和极轴按钮是互斥的，若打开其中一个按钮，则另一个自动关闭.21.AutoCAD的删除命令是Erase；Trim命令的中文含义是修剪 .22.局部放大图可以画成视图,剖视图和断面图,与被放大部分的表达方式无关.23.普通螺纹的螺距有粗牙和细牙两种,其中粗牙螺距不标注.24.轴承的标记有三部分组成,分别为: 轴承名称 ,轴承代号和标准代号.25.画正多边形的命令是POLYGON；延伸的命令是 OOPS .26.线型尺寸标注型式有水平标注.垂直标注.对齐标准.旋转标注.基线标注和连续标注.27.尺寸变量DIMTXT的功能是设定文本的高度 .28.AUTOCA的坐标系统有世界坐标系,用户坐标系，其中世界坐标系是固定不变的.29.CAD三维模块有线框模型,曲面模型,实体模型三种类型，其中主要生成的是实体模型 .30.布尔运算包括并集 ,交集,差集.31.菜单是Windows应用程序广泛采用的人机交互形式，Autocad的菜单包括下拉菜单.上下文跟踪菜单. 屏幕菜单三种.32.绘图环境一般包括绘图单位 .精度以及绘图空间的界限范围等.33.在Autocad中定位点可以采用多种坐标，包括绝对直角坐标 .绝对极坐标.相对直角坐标和相对极坐标.34.Autocad中F1键的功能是获取帮助，F2键的功能是切换作图窗口和文本窗口.35．一个完整的尺寸包括：尺寸界线 ,尺寸线,尺寸文字和箭头四部分组成.36.一般情况下，Autocad缺省的图纸尺寸为 A3 号图纸.37.索引符号中5的含义是详图在5号图纸中 .38.中心孔的形式有: R型 A型 B型 C型四种39.在制图中,一般的退刀槽按照: 槽宽×槽深和槽宽×直径的形式标注.40.表面粗糙度的主要判定参赛有: __ 轮廓算术平均偏差 ,轮廓最大高度和轮廓微观不平度十点43.auTocad中,使用矩形命令不仅可以画直角矩形,还可以画四角为____倒角或圆角____的矩形.44.AUTOCAD中,工具栏的显示方式有2种: 固定方式和浮动方式 .45.在AUTOCAD中,可以通过组合键Ctrl+F6和___ Ctrl+Tab_____在已经打开的不同图形文件之间切换.46.AUTOCAD中,命令的输入的方式有: 命令行, ______下拉菜单___,工具栏等.47．俯视图和左视图之间的投影关系是宽相等 .48．用平行于投影面的平面截圆球，所得截交线在该投影面上的投影为圆 .49．绘制轴测图时，只能沿着轴向度量.50.螺栓GB5780－86M12×45代号中的45是指公称长度 .54.图纸中数字和字母分为 A 型和B型两种.55.配合分为间隙配合,过盈配合和过渡配合三种.56.确定绘图时的长度单位 ,角度单位及其精度和方向是保证绘图准确的前提.57．辅助平面法求相贯线的作图原理是三面共点 .60.AUTOCAD中,删除的命令除了在图标按钮外,还可以通过命令行输入: ___E___和菜单命令的修改-删除.二、选择题（每题1分，共30分）1．下面的操作中不能实现复制操作的是（ D ）A．复制 B．镜像 C．偏移 D．分解2．下面关于拉伸对象的说法不正确的是（A ）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度.切线方向以及曲线及拟合信息均不改变3.在Autocad中保存文件的安全选项是：( B )A.自动锁定文件B.口令和数字签名C.用户和密码D.数字化签名4.在“创建图纸集”向导中，图纸集可以( D )创建.A．从图纸集样例 B．从现有图形文件 C．从图形样板文件 D．A和B5.将绘制的图形保存为样板文件的文件名为( C ) .A *.DwgB *.DXfC *.DwTD *.Dwf6.AUTOCAD的坐标体系包括世界坐标系和( D ) .A.绝对坐标系B.平面坐标系C.相对坐标系D.用户坐标系7.若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是( C ) .A.4,4B.@2,2C.@4,4D.@2<458.移动圆对象，使其圆心移动到直线中点，需要应用( D ) .A.正交B.捕捉C.栅格D.对象捕捉9．在Autocad 中画出图形“．”的命令是( A)A．Point B．DonuT C．hatch D.soLiD10.在Autocad中被锁死的层上( B )A．不显示本层图形 B.不能‘修改本层图形C.不能增画新的图形 D．以上全不能A．Break B ) mLeDh C explode D)．Trim13.以下有关Autocad"捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是( D )A.栅格的纵横间距必须相等B.SNAP的纵横间距必须相等C.只有显示栅格式打开SNAP才能捕捉到栅格点D.当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点14.应用倒角命令“Chamfer”进行倒角操作时：( C )A.不能对多段线对象进行倒角B.可以对样条曲线对象进行倒角C.不能对文字对象进行倒角D.不能对三维实体对象进行倒角15.移动圆对象，使其圆心移动到直线中点，需要应用：( D )A.正交B.捕捉C.栅格D.对象捕捉16.用旋转命令“rotate”旋转对象时：( B )A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三维空间缩放对象17．有一实物的某个尺寸为10，绘图是采用的比例为2：1.标注是应标注( B )A．5 B．10 C．20 D．5mm18．在机械制图中，一般要求字体为：( C )A．仿宋体B．宋体 C．长仿宋体D．黑体19.计算机辅助设计的英文缩写是（ A ）A) CAD B) CAM C) CAE D) CAT 20．以下关于打断命令说法错误的是（A ）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“Br”启动D．打断命令可以将一条直线分成两段相连部分21．关于心寸标注，以下说法正确的是（D ）A．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值B．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面C．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5.若改为10.则直线的长度为动设为10D．可通过设置在尺寸标注时，由用户控制尺寸置位置22．在设置点样式时可以（ A）A．选择【格式】【点样式】命令 B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置 D．单击【图案填充】按钮23．要创建与3个对象相切的圆可以（A ）A．选择【绘图】【圆】【相切.相切.相切】命令 B．选择【绘图】【圆】【相切.相切.半径】命令C．选择【绘图】【圆】【三点】命令 D．单击【圆】按钮，并在命令行内输入3P命令24.在Autocad中给一个对象指定颜色的方法很多，除了：( D )A.直接指定颜色特性B.随层“By Layer”C.随块“By Block”D.随机颜色25.在Autocad中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：( B )A.自动保存文件B.Autocad主应用程序文件C.菜单文件D.样板图形文件26.用缩放命令“scale”缩放对象时：( D )A.必须指定缩放倍数B.可以不指定缩放基点C.必须使用参考方式D.可以在三维空间缩放对象0的直线，这种情况可能造成的原因是( B ) .A.坐标数据输入的优先级设置为“键盘输入”B.坐标数据输入的优先级设置为“对象捕捉”C.坐标数据输入的优先级设置为“键盘输入，脚本例外”D.“Windows标准加速键”被关闭29.在Autocad中默认存在的命名图层过滤器不包括：( C )A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层30.为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：( A )A.命名视图B.图层和线型C.文字样式D.标注样式31．要从键盘上输入命令，只须在命令行中输入下列（C ）形式的命令名.A．用小写字母 B．用大写字母C．或A或B或两者相结合D．不能通过键盘输入命令32．下述方法中不能够创建圆的是（C ）A．2P B．3P C．4P D．圆心.半径33．下面关于选取对象的说法正确的是（A ）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围34.不用鼠标，执行Windows XP资源管理器“编辑（E）”下拉菜单中的“复制（C）”命令的方法是( C )A) 按ALT+E，然后按ALT+C B) 按ALT+E，然后按 C C) CTrL+C D) 只按ALT+E35.在Autocad中可以给图层定义的特性不包括：( D )A.颜色B.线宽C.打印/不打印D.透明/不透明36.在Autocad中给一个对象指定颜色特性可以使用以下多种调色板，除了：( A )A.灰度颜色B.索引颜色C.真彩色D.配色系统37.在CAD命令输入方式中以下不可采用的方式有（D）A．点取命令图标B．在菜单栏点取命令C．用键盘直接输入D．利用数字键输入38.在绘制直线时，可以使用以下快捷输入方式（ B ）A．C B．L C．Pan D．E39. 在工作移动图形时，可利用以下方式实现（ C）A．利用CTrL+P键B．利用shifL+P键 C．按住鼠标中键拖动D．滚动鼠标中键移动40.应用延伸命令“extend”进行对象延伸时：( B )A.必须在二维空间中延伸B.可以在三维空间中延伸C.可以延伸封闭线框D.可以延伸文字对象41.Autocad软件不能用来进行：( A )A.文字处理B.服装设计C.电路设计D.零件设计42.Autodesk公司推出AuroCAD1.0版本的时间是：( B )A.1977B.1982C.1988D.199743.以下软件不能完成计算机辅助设计的是：( A )A.MDTB.WordC.AutocadD.UG44.画笔和Photoshop等很多软件都可以绘图，但和Autocad相比它们不能：( C )A.打印图形B.保存图形C.精确绘图和设计D.打开图形47.设置AUTOCAD图形边界的命令是( C ) .A.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS48.拉长命令“Lengrhen”修改开放曲线的长度时有很多选项，除了：( B )A.增量B.封闭C.百分数D.动态49.不能应用修剪命令“Trim”进行修剪的对象是：( A )A.圆弧B.圆C.直线D.文字50.“WinDows XP是一个多任务操作系统”指的是（ B ）A) Windows可运行多种类型各异的应用程序 B) Windows可同时运行多个应用程序C) Windows可供多个用户同时使用 D) Windows可同时管理多种资源51.在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是 ( A )A) F1 B) F2 C) F6 D) F1052.在Windows XP中，打开上次最后一个使用的文档的最直接途径是 ( A )A) 单击“开始”按钮，然后指向“文档” B) 单击“开始”按钮，然后指向“查找”C) 单击“开始”按钮，然后指向“收藏” D) 单击“开始”按钮，然后指向“程序”53. 在Windows XP 资源管理器中，选定文件后，打开文件属性对话框的操作是 ( A )A) 单击“文件”→ “属性” B) 单击“编辑”→ “属性”C) 单击“查看”→ “属性” D) 单击“工具”→ “属性”54.在WinDows98 XP中，下列关于添加硬件的叙述正确的是( C )A) 添加任何硬件均应打开“控制面板” B) 添加即插即用硬件必须打开“控制面板”C) 添加非即插即用硬件必须使用“控制面板” D) 添加任何硬件均不应使用“控制面板”55.在AUTOCAD画图状态下，只想复制选定图形的内容而不需要复制未选定的图形,则应( C )A) 直接使用粘贴按钮 B) 选择“编辑”→“选择性粘贴”操作C) 选择“编辑”→“复制”→“粘贴”操作D) 在指定位置按鼠标右键56.Windows XP中，右击C盘根目录中某文件，在弹出的快捷菜单中选择“发送到”子菜单,不能将该文件发送到( B )A) 软盘 B)打印机C)“我的文档”D)“启动”菜单中57．在CAD网络系统中，以下说法不正确的是（C ）A．设计资料可以共享 B．硬件可以共享C．电脑文件可以共享 D．可以方便管理设计进度58.Autocad中CAD标准文件后缀名为：( B )A.DwgB.DXfC.DwTD.Dws59.应用圆角命令“of fest”对一条多段进行圆角操作是：( A )A.可以一次指定不同圆角半径B.如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C.必须分别指定每个相交处D.圆角半径可以任意指定60.多次复制“Copy”对象的选项为：( B )A.mB.DC.PD.C三、判断题（每题1分，共30分）1.( √ )在默认状态下，当鼠标位于菜单或者工具栏上时，状态栏显示相应命令的提示信息.2.( × )Autocad 2000的工具栏不允许用户自定义.3.( × )Autocad 2000中不允许部分打开或部分加载图形文件.7.( × )DDEDIT命令可以修改各种类型文字的文字样式.宽度和内容等.8．( × )将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图.斜视图是基本视图的一部分.9．( × )在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为8，那么图中图形应画4 . 10．( √ ) 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法. 11．( × )平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形 .12. ( √ )因为一般Autocad中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形.斜线出现台阶”的现象在图形打印中是没有的.13．( × ) 剖面图常用于表达机件上的断面形状，如肋，轮辐等，剖面图也叫剖视图.14．( √ ) 正交线指的是在正交方式下绘制的直线 .15．( √ )使用编辑图形命令时如移动.阵列等可以先点命令，再选图形，也可首先选图形，再点命令.16．( √ )在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则 . 17．( × )一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面 . 18．( √ ) 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的 . 19．( √ ) 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸 .20．( × ) 在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识.21．( √ ) 因为剖切是假想的，并不是真的把机件切开并拿走一部分.因此，当一个视图取剖视后，其余视图应按完整机件画出.22．( √ ) 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图.局部放大图的画图比例由可能采用1：1 .23．( √ )较长的机件轴.型材.连杆等沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制 .24．( √ )我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号 . 25．( × )一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧 .26．( √ ) 螺纹要素全部相同的内.外螺纹方能连接 .27．( √ ) 两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切 .28.( √ )在执行拉伸命令过程中，选择对象时必须采用交叉窗口或交叉多边形的选择方式.29.( × )Autocad不允许对平行线倒圆角.30.( × )AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加.减运算.31．( √ ) 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线.数字和轮廓线相交. 32．( √ ) 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线.33．( √ ) 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线.34．( √ ) 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分.35．( × ) 将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的 .36．( √ )选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则 .不能修改 .40．( √ ) Autocad的图标菜单栏可以定制，可以删除，也可以增加 .41．( √ ) Autocad是美国AuTodesk公司的计算机制图软件 .42．( √ ) 在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作.43．( √ ) 所有的命令都可以采用键盘输入即快捷方式以提高绘图制度，快捷方式的字母可由用户自己来定义 .44.( × )WCS表示用户坐标系.45.( √ )在Autocad 2000中，可以使用[ESC]键来取消和中断命令.46.( × )打开图形界限检查，图形绘制允许超出图形界限.47.( × )在当前图形文件中，修改点的样式后，已有的点不会发生变化.48.( × )使用MTEXT命令输入文本时，每一行文字是一个独立的对象.49．( × ) 正交线指的是水平线和竖直线 .50．( × ) 当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线 .51．( × )Autocad中的倒圆角命令fiLLeT中的圆角半径不可设为零.52．( × )AUTOCAD中绘图当前点为100，100，则点的坐标输入：110，110或@10．10或@10<45表示同—个点.53．( √ )在含有尺寸标注的Autocad图形文件中，有两个层是由Autocad自动生成的，它们是0层和尺寸标注定义点层DefPoinTs.54. ( √ )用户在Autocad中设置的线型不能正常显示，通常是由于全局线型比例因子hsCAie设置不当所至，可通过改变全局线型比例因子hsCALe来调整.55．( × )使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.56．( × ) 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1 .57．( √ ) CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化 .58．( × )机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”.59．( √ ) 国家标准中.A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420. 60．( √ ) 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角 .四、简答题（每题1分，共30分）1.答出两种激活或启动块插入的命令<中文.英文均可).答：利用对话框插人(DDinsCrt）；利用插入命令插入块(insert).2.至少答出两种对象选择方式.答：答：(1)对象组方式；(2)直接拾取方式；(3)窗口拾取方式(1)对象组方式；3.Autocad中图形文件的保存方法有哪几种？对应的命令或变量分别是什么？答.Autocad中图形文件的保存方法主要有四种：（1）快速存盘：QSAVE.如果当前图形文件已命名，则以原名保存；如尚未命名，出现SAVEAS对话框.（2）换名存盘：SAVEAS.出现SAVEAS对话框，在对话框中可输入文件名称.文件类型和文件存放路径.（3）以当前名存盘：SAVE.出现SAVEAS对话框，可更改图形文件名称也可不作改变.（4）自动存盘：SAVETIME系统根据用户设定的时间间隔自动存盘.4. 说明Autocad用户界面的组成.答.Autocad用户界面主要包括以下几个部分：标题栏.下拉菜单.工具栏.绘图窗口.十字光标.坐标系图标.模型和布局选项卡.状态条.命令提示行窗口及滚动条等.5. 简述画直线的几种操作方式7.怎么修改AUTOCAD的快捷键？答.CAD2002及以下，直接修改其SUPPORT目录下的ACAD.PGP文件即可.CAD2004是在工具-自定义-编辑自定义文件-程序参数（ACAD.PGP）处.8. 如何关闭实施助手答：在实施助手的对话框内点击右键选择设置，会跳出设置对话框，在激活选项中选择"在需要时"然后确定，关闭实时助手，下次操作就不会出现实时助手了.9.能否在CAD中插入JPG格式的图片？怎么操作？答：可以插入."插入"----"光栅图象"，就可以选择JPG图象了.除此以外，还支持BMP.RLC.TIFF.TGA等常用格式.10. 在AUTOCAD中突然死机后，还能找到没保存的文件吗？答：你要把它设为自动保存，保存时间一般为十分钟左右，自动保存默认的文件为.av$看看C:\WINDOWS\TEMP下有没有，改为.DWG11.在Word文档中插入AutoCAD图形的发法。

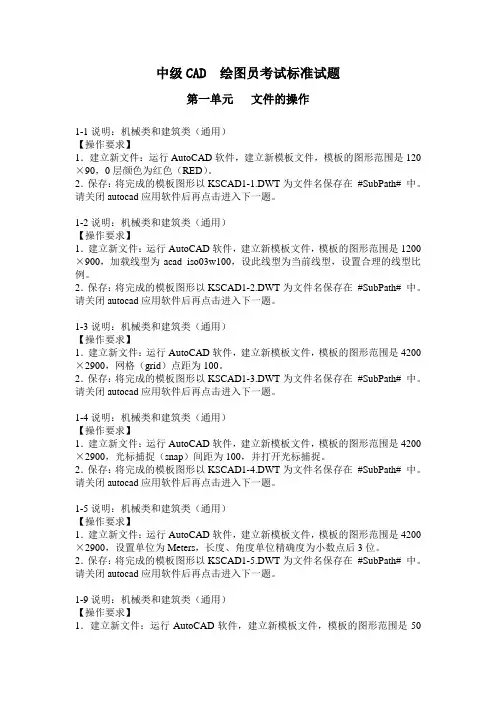

中级CAD 绘图员考试标准试题第一单元文献的操作1-1说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是120×90，0层颜色为红色（RED）。

2．保存：将完毕的模板图形以KSCAD1-1.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-2说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设立合理的线型比例。

2．保存：将完毕的模板图形以KSCAD1-2.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-3说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，网格（grid）点距为100。

2．保存：将完毕的模板图形以KSCAD1-3.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-4说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，光标捕获（snap）间距为100，并打开光标捕获。

2．保存：将完毕的模板图形以KSCAD1-4.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-5说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，设立单位为Meters，长度、角度单位精确度为小数点后3位。

2．保存：将完毕的模板图形以KSCAD1-5.DWT为文献名保存在#SubPath# 中。

一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。

A、企业标准B、道德观念C、公司规定D、工作要求2．(B)是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A、人生价值B、职业道德C、社会活动D、职业活动3．职业道德主要概括本职业的职业业务和(D)，反映本职业的特殊利益和要求。

A、职业分工B、人才分类C、职业文化D、职业职责4．(C)就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。

A、爱岗敬业B、注重信誉C、讲究质量D、积极进取5．(A)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。

A、基本素质B、讲究公德C、职业道德D、个人信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。

A、基本幅面B、图框格式C、图线线型D、字体高度7．图纸中字体的(A)一般为字体高度的倍。

A、宽度B、高度C、角度D、斜度8．图纸中斜体字字头向右倾斜，与(B)成75°角。

A、竖直方向B、水平基准线C、图纸左端D、图框右侧9．机械图样中常用的图线线型有粗实线、(A)、虚线、波浪线等。

A、细实线B、边框线C、轮廓线D、轨迹线10．两段点画线相交处应是(A)。

A、线段交点B、间隙交点C、空白点D、任意点11．图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。

A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端12．尺寸线终端形式有箭头和( D)两种形式。

A、圆点B、圆圈C、直线D、斜线13．下列叙述错误的是(C)。

A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线14．当标注(B)尺寸时，尺寸线必须与所注的线段平行。

A、角度B、线性C、直径D、半径15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把(C)断开。

CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。

一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。

二、用比例1∶1作出下图，不标注尺寸。

（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

三、根据立体已知的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

职业技能鉴定国家题库制图员(土建)中级理论知识试卷一注意事项1、本试卷依据2001年颁布的《制图员(土建)》国家职业标准命制，考试时间：120分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3、请仔细阅读答题要求，在规定位置填写答案。

一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

)1．道德是指人与人、个人与集体、个人与社会以及人对待自然的()的总和。

A、法律法规B、行为规范C、宪法D、人生观2．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的()和规范，以及与之相应的道德观念、情操和品质。

A、企业标准B、培训要求C、职业原则D、招聘条件3．()是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A、人生价值B、职业道德C、社会活动D、职业活动4．职业道德是制图员自我完善的()。

A、重要条件B、充分条件C、先决条件D、必要条件5．()就是要把尽心尽责做好本职工作变成一种自觉行为，具有从事制图员工作的自豪感和荣誉感。

A、热爱祖国B、忠于职守C、爱岗敬业D、讲究质量6．下列等式正确的是()。

A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A1幅面图纸D、2张A1幅面图纸=1张A2幅面图纸7．关于图纸的标题栏在图框中的位置，下列叙述正确的是()。

A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央8．某图纸上字体的宽度为5/2mm，则该图纸是选用的()号字体。

A、3B、5C、7D、99．同一建筑图样中，若用b表示粗线的线宽，则粗、中、细线的线宽应分别表示为()。

A、b、0.7b、0.25bB、b、0.7b、0.35bC、b、0.5b、0.35bD、b、0.5b、0.25b10．在建筑施工图中，未剖到但可见的主要轮廓线用()绘制。

A、粗实线B、中实线C、细实线D、实线11．图样上标注的尺寸，一般应由尺寸界线、尺寸线及其终端、尺寸数字()组成。

制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。

A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。

A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。

A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。

A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。

A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。

A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。

A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。

A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。

A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。

A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。

A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

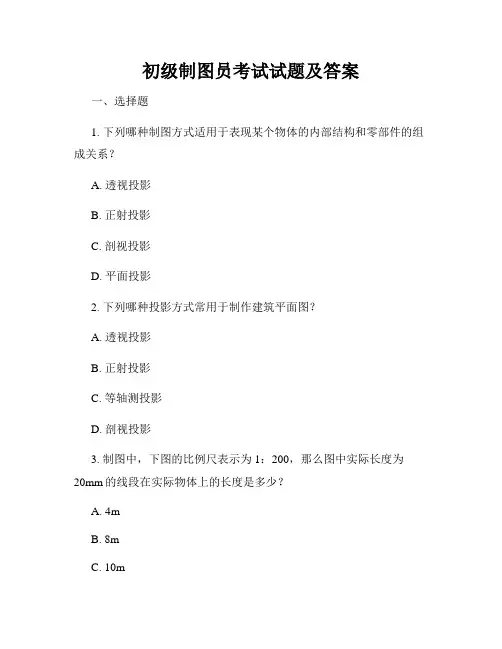

初级制图员考试试题及答案一、选择题1. 下列哪种制图方式适用于表现某个物体的内部结构和零部件的组成关系？A. 透视投影B. 正射投影C. 剖视投影D. 平面投影2. 下列哪种投影方式常用于制作建筑平面图？A. 透视投影B. 正射投影C. 等轴测投影D. 剖视投影3. 制图中，下图的比例尺表示为1：200，那么图中实际长度为20mm的线段在实际物体上的长度是多少？A. 4mB. 8mC. 10mD. 40m4. 下列哪种图样中的线重表示不能为浓黑色？A. 加工标注线B. 尺寸标注线C. 剖面线D. 等高线5. 下列哪种图样中的线型通常用于表示隐藏线？A. 连续、粗实线B. 简细直线C. 虚线D. 简细曲线二、填空题6. 制图中，给定一个角度为30°，求其补角为_______。

7. 制图过程中，线宽的单位为_______。

8. 制图和设计中，CAD是指_______，是计算机辅助设计的缩写。

9. 图纸上标注的英寸尺寸为4 1/2″，转换成毫米为_______mm。

10. 制图中，破折号的长度为_______。

三、简答题11. 请简要说明平面投影的定义及其在制图中的应用。

12. 请列举在制图中常见的线型，并说明其使用场景。

13. 请简述CAD在制图中的优势和应用范围。

14. 制图中常用的比例尺有哪些？请分别说明其使用场景。

15. 请简要描述平行投影和透视投影的区别及应用。

四、绘图题16. 请使用适当的投影方式和投影方法，绘制给定的三维物体的平面图。

试题答案：一、选择题答案：1. C2. B3. C4. D5. C二、填空题答案：6. 60°7. 毫米8. 计算机辅助设计9. 114.310. 3mm三、简答题答案：11. 平面投影是指将三维物体投影到一个平面上的过程。

在制图中，平面投影常用于绘制建筑平面图和机械零件图等。

12. 常见的线型有实线、虚线、点线和轴线。

实线一般用于表达物体的轮廓或实体部分，虚线用于表示隐藏线或构件的轮廓，点线用于表示辅助尺寸或定位线，轴线用于表示物体的轴线或对称轴。

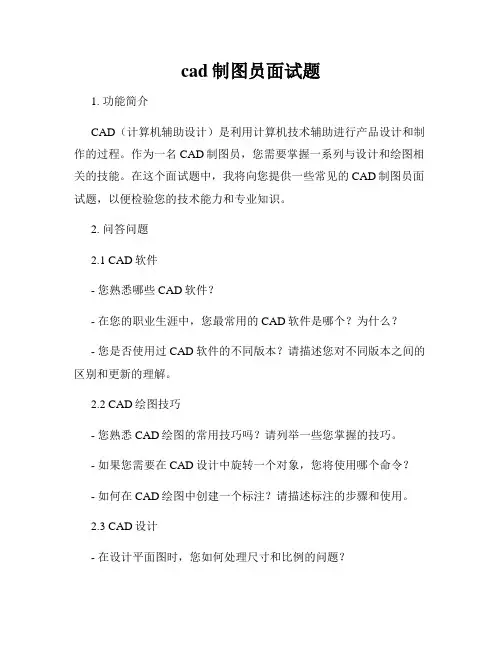

cad制图员面试题1. 功能简介CAD（计算机辅助设计）是利用计算机技术辅助进行产品设计和制作的过程。

作为一名CAD制图员，您需要掌握一系列与设计和绘图相关的技能。

在这个面试题中，我将向您提供一些常见的CAD制图员面试题，以便检验您的技术能力和专业知识。

2. 问答问题2.1 CAD软件- 您熟悉哪些CAD软件？- 在您的职业生涯中，您最常用的CAD软件是哪个？为什么？- 您是否使用过CAD软件的不同版本？请描述您对不同版本之间的区别和更新的理解。

2.2 CAD绘图技巧- 您熟悉CAD绘图的常用技巧吗？请列举一些您掌握的技巧。

- 如果您需要在CAD设计中旋转一个对象，您将使用哪个命令？- 如何在CAD绘图中创建一个标注？请描述标注的步骤和使用。

2.3 CAD设计- 在设计平面图时，您如何处理尺寸和比例的问题？- 您如何处理CAD绘图中的图层和图纸布局？- 当您在CAD设计中遇到问题时，您会如何解决？2.4 CAD制图标准- 您了解国际标准化组织（ISO）的CAD制图标准吗？请简要介绍一下。

- 您是否遵守过特定行业的CAD制图标准？请描述您曾经遵守的标准以及实施的效果。

- 在您的职业生涯中，您如何确保自己的绘图符号和图纸符合行业标准？3. 案例分析请您描述自己在之前的项目中使用CAD软件完成的一项任务。

包括任务的具体要求、您所采取的方法和流程等。

4. 总结通过这些面试题，我们希望能够了解您在CAD制图方面的经验和技能。

这将有助于我们评估您是否适合担任CAD制图员职位。

我们期待看到您的回答，并期望在面试中进一步探讨您的专业知识和能力。

以上是CAD制图员面试题的内容要点。

通过回答这些问题，您可以展示您的技术知识、专业能力以及项目经验。

希望这些问题能够帮助您准备并在面试中取得成功！。

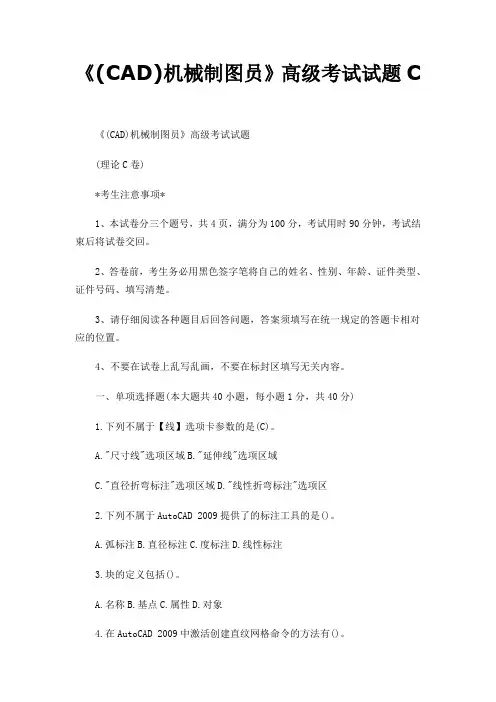

《(CAD)机械制图员》高级考试试题C《(CAD)机械制图员》高级考试试题(理论C卷)*考生注意事项*1、本试卷分三个题号，共4页，满分为100分，考试用时90分钟，考试结束后将试卷交回。

2、答卷前，考生务必用黑色签字笔将自己的姓名、性别、年龄、证件类型、证件号码、填写清楚。

3、请仔细阅读各种题目后回答问题，答案须填写在统一规定的答题卡相对应的位置。

4、不要在试卷上乱写乱画，不要在标封区填写无关内容。

一、单项选择题(本大题共40小题，每小题1分，共40分)1.下列不属于【线】选项卡参数的是(C)。

A."尺寸线"选项区域B."延伸线"选项区域C."直径折弯标注"选项区域D."线性折弯标注"选项区2.下列不属于AutoCAD 2009提供了的标注工具的是()。

A.弧标注B.直径标注C.度标注D.线性标注3.块的定义包括()。

A.名称B.基点C.属性D.对象4.在AutoCAD 2009中激活创建直纹网格命令的方法有()。

A.4B.5C.3D.2 5.当用户在创建新的图形文件时，系统将自动生成一个默认图层，且图层名为()。

A.默认图层B.0C.新建图层1D.新建图层6.在AutoCAD 2009中启动回旋命令的方法是()。

A.3DSWIVELB.3DDISTANCEC.3DMESHD.3DBUSH 7.在AutoCAD 2009中，激活连续标注命令的方法命令行命令是()。

A.QLEADERB.DIMCENTERC.DIMORDINATED.DIMCONTINUE 8.在AutoCAD中，捕捉模式的快捷键是()。

A.F1B.F3C.F8D.F9 9.在AutoCAD 2009中，激活线性标注命令是()。

A.DIMB.LINESC.IMAGED.DIMLINEAR 10.在AutoCAD 2009中激活加厚命令的方法是()。

A.THINKB.THICKENC.MAND.FAN 11.以下哪种方法不能够创建圆弧()。

中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。

2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。

2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。

2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。

2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。

2．保存：将完成的模板图形以KSCAD1-5.DWT为文件名保存在#SubPath# 中。

制图员考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1.形位公差中基准符号由基准字母、圆圈、( )和连线组成。

A、粗的短横线B、粗的长横线C、细的长横线D、细的短横线正确答案：A2.多面正投影能反映物体大部分表面的实形，且度量性好，作图简便，利于图示和图解，但( )差，立体感不强。

A、直观性B、度量性C、还原性D、分解性正确答案：A3.按图样表示的对象，图样分为：零件图、装配图、总图、( )、包装图等。

A、效果图B、外观图C、外形图D、立体图正确答案：C4.绘制圆的对称中心线时，当图形比较小，用点划线绘制有困难时可用( )代替。

A、粗实线B、虚线C、双点划线D、细实线正确答案：D5.轴测剖视图的断面应画出剖面线，平行于不同坐标面的断面，剖面线的方向( )。

A、相同B、与坐标面垂直C、各不相同D、交叉正确答案：C6.徒手画椭圆时，先画出椭圆的长短轴，并用( )定出其4个端点的位置，再过这4个端点画一矩形，然后徒手作椭圆与此矩形相切。

A、度量的方法B、图解的方法C、目测的方法D、计算的方法正确答案：C7.用( )将物体投影到投影面上所得到的投影称为透视投影。

A、平行投影法B、斜投影法C、中心投影法D、正投影法正确答案：C8.换面法中求一般位置直线对 H 面的倾角时，新投影轴应平行于直线的( )。

A、V１面投影B、侧面投影C、正面投影D、水平投影正确答案：D9.已知某轴φ46f7，查得对应尺寸的标准公差为0.025，基本偏差为-0.025，则此尺寸的上下偏差为( )。

A、+0.05，+0.025B、-0.025，0C、+0.025，-0.025D、-0.025，-0.05正确答案：D10.当直线倾斜于投影面时，直线在该投影面上的投影( )。

A、积聚成一个点B、为一条直线，长度可能变短,也可能变长C、反映实长D、为一条直线，长度变短正确答案：D11.A4图纸幅面的尺寸为( )。

A、210×297B、297×420C、420×594D、594×841正确答案：A12.基本几何体的分类是( )。

第二届职业技能大赛 先进制造技术及技能竞赛试题（理论） 注 意 事 项 1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5 一 二 总 分 得 分 得 分 评分人 一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

) 1. 制图国家标准规定，( B )尺寸应优先选用5种基本幅面尺寸。

A 、图框格式 B 、图纸幅面 C 、标题栏 D 、图框线 2. 在机械图样中，粗线与细线的宽度比大约为( C )。

A 、4：1 B 、3：1 C 、2：1 D 、1：1 3. 机械图样中常用的( A )有粗实线、细实线、虚线、波浪线等。

A 、图线线型 B 、图框格式 C 、剖面轨迹 D 、尺寸界线 4. 两虚线相交时，应使( A )相交。

A 、线段与线段 B 、间隙与间隙 C 、线段与间隙 D 、间隙与线段 5. 图样中所注的尺寸，为该图样所示物体的( B )，否则应另加说明。

A 、留有加工余量尺寸 B 、最后完工尺寸 C 、加工参考尺寸 D 、有关测量尺寸 6. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( C )指到圆弧上。

A 、尺寸线 B 、尺寸界线 C 、尺寸箭头 D 、尺寸数字 7. 若1∶5是一直线(或一平面)对另一直线(或平面)的倾斜程度，那么两直线(或平面)间夹角的正切值是( B )。

A 、0.1 B 、0.2 C 、0.3 D 、0.4 8. ( B )的底圆直径与顶圆直径之差与圆锥台高度之比即为锥度。

A 、圆柱 B 、正圆锥 C 、正圆锥台 D 、斜圆锥 9. 若一斜面的斜度表示为∠1∶4，其中( B ) 是斜度的符号。

A 、∠1∶4 B 、∠ C 、1∶4 D 、∶ 10. 若某一圆锥面的锥度表示为 1∶4，其中锥度符号是 ( B )。

大学cad考试制图试题及答案一、选择题（每题2分，共40分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 以下哪个选项不是CAD中图层属性的设置？A. 颜色B. 线型C. 线宽D. 透明度答案：D3. 在CAD中，如何快速选择所有同一类型的图元？A. 使用“快速选择”工具B. 使用“过滤”工具C. 使用“选择”工具D. 使用“查找”工具答案：A4. 在CAD中，如何将一个对象复制到另一个位置？A. 使用“复制”命令B. 使用“移动”命令C. 使用“镜像”命令D. 使用“偏移”命令答案：A5. 在CAD中，如何绘制一个圆形？A. 使用“CIRCLE”命令B. 使用“ARC”命令C. 使用“POLYLINE”命令D. 使用“RECTANGLE”命令答案：A6. 在CAD中，如何将多个对象组合成一个块？A. 使用“GROUP”命令B. 使用“BLOCK”命令C. 使用“WBLOCK”命令D. 使用“MINSERT”命令答案：B7. 在CAD中，如何设置绘图单位？A. 使用“UNITS”命令B. 使用“SCALE”命令C. 使用“LIMITS”命令D. 使用“ZOOM”命令答案：A8. 在CAD中，如何测量两点之间的距离？A. 使用“DISTANCE”命令B. 使用“MEASUREMENT”命令C. 使用“DIMENSION”命令D. 使用“LENGTHEN”命令答案：A9. 在CAD中，如何创建一个多段线？A. 使用“LINE”命令B. 使用“POLYLINE”命令C. 使用“SPLLINE”命令D. 使用“ARC”命令答案：B10. 在CAD中，如何将一个对象旋转到特定角度？A. 使用“ROTATE”命令B. 使用“SCALE”命令C. 使用“MIRROR”命令D. 使用“ARRAY”命令答案：A二、填空题（每题3分，共30分）1. 在CAD中，使用____命令可以创建一个矩形。

一、单选题：1、重新执行上一个命令的最快方法是：A（A）按ＥＮＴＥＲ键（B）按空格键（C）按ＥＳＣ键（D）按Ｆ１键2、运行AutoCAD2002软件，至少需要( )内存空间。

D（A）32MB（B）40MB（C）48MB（D）64MB3、运行AutoCAD2002软件，计算机的微处理器主频应在( )以上 B（A）133MHz（B）233MHz（C）400MHz（D）800MHz4、在AutoCAD2002中，系统提供了( )条命令用来绘制圆弧。

A（A）11（B） 6（C）8（D）95、ＡＵＴＯＣＡＤ２００２图形文件和样板文件的扩展名分别是：B（A）ＤＷＴ,ＤＷＧ（B）ＤＷＧ,ＤＷＴ（C）ＢＭＰ,ＢＡＫ（D）ＢＡＫ,ＢＭＰ6、取消命令执行的键是：B（A）按ＥＮＴＥＲ键（B）按ＥＳＣ键（C）按鼠标右键（D）按Ｆ１键7、在十字光标处被调用的菜单，称为：C（A）鼠标菜单（B）十字交叉线菜单（C）快捷菜单（D）此处不出现菜单8、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：D（A）ＬＯＡＤ（B）ＮＥＷ（C）ＯＰＥＮ（D）ＭＥＮＵ9、在命令行状态下，不能调用帮助功能的操作是：B（A）键入ＨＥＬＰ命令（B）快捷键Ｃｔｒｌ＋Ｈ（C）功能键Ｆ１（D）键入？10、缺省的世界坐标系的简称是( )。

D（A）CCS（B）UCS（C）UCS1（D）WCS11、要快速显示整个图限范围内的所有图形，可使用( )命令。

D（A）“视图”|“缩放”|“窗口”（B）“视图”|“缩放”|“动态”（C）“视图”|“缩放”|“范围”（D）“视图”|“缩放”|“全部”12、设置“夹点”大小及颜色是在【选项】对话框中的( )选项卡中。

D（A）打开和保存（B）系统（C）显示（D）选择13、在AutoCAD2002中，要将左右两个视口改为左上、左下、右三个视口可选择( )命令。

D（A）“视图”|“视口”|“一个视口”（B）“视图”|“视口”|“三个视口”（C）“视图”|“视口”|“合并”（D）“视图”|“视口”|“两个视口”14、在AutoCAD中，使用 ( )可以在打开的图形间来回切换,但是，在某些时间较长的操作(例如重生成图形)期间不能切换图形。

cad制图考试题一、设计题（60分）设计要求：根据给定的图纸和说明，在CAD软件上完成以下图形的绘制。

1. 绘制一张带有尺寸标注的平面图（30分）给定图纸包含以下要素：- 一个长方形，长为60mm，宽为40mm；- 一个圆形，直径为30mm；- 一个三角形，底边长为50mm，高为30mm。

要求：a) 使用CAD软件绘制该平面图；b) 绘制尺寸标注，确保图形尺寸的准确性；c) 使用合适的图层管理和颜色设置进行图形绘制；d) 标出图形的名称和基本尺寸。

2. 绘制一张立体图（30分）给定图纸包含以下要素：- 一个正方体，边长为50mm；- 一个圆柱体，底面直径为30mm，高度为100mm。

要求：a) 使用CAD软件绘制该立体图；b) 使用适当的视角展示图形；c) 绘制图形的主要轮廓线并进行填充；d) 使用合适的图层管理和颜色设置进行图形绘制；e) 标出图形的名称和基本尺寸。

二、分析题（40分）1. 简答题（20分）a) 请简要说明CAD的基本原理和应用领域。

b) CAD软件中的坐标系分为哪几种类型？请简要描述各种类型坐标系的特点和应用场景。

2. 计算题（20分）某建筑设计师使用CAD绘图软件绘制了一幢建筑的平面图，其中一条墙的实际长度为18米。

他在绘图时使用了比例尺1:100。

请回答以下问题：a) 在CAD软件中绘制该墙时，应设置多长的线段长度？b) 如果将该墙的绘图比例改为1:50，应设置多长的线段长度？三、应用题（40分）某工程师使用CAD软件进行工程图纸的绘制，他需要绘制一组装配图，包括以下要素：- 一个轴；- 两个齿轮，它们与轴相连接。

要求：a) 使用CAD软件绘制装配图；b) 使用合适的图层管理和颜色设置进行图形绘制；c) 绘制图图形的主要轮廓线并进行填充；d) 标出图形的名称和基本尺寸；e) 使用正确的位号和标注来表示装配关系。

四、简答题（20分）请简要说明CAD软件中常用的图层管理功能，并说明该功能在绘图过程中的作用。
