整流滤波电路实验报告记录

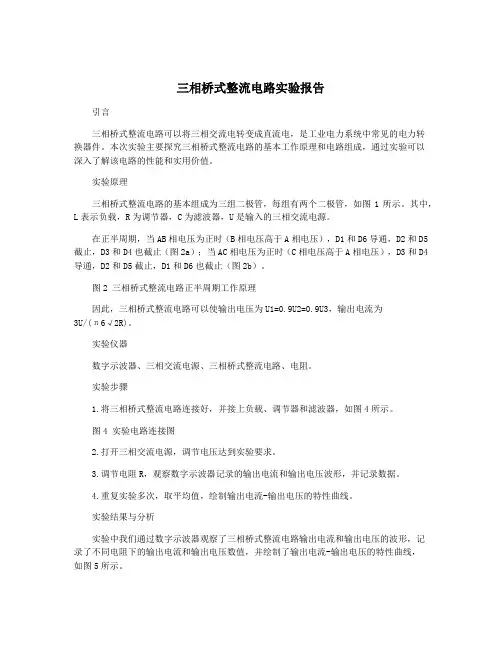

三相桥式整流电路实验报告引言三相桥式整流电路可以将三相交流电转变成直流电，是工业电力系统中常见的电力转换器件。

本次实验主要探究三相桥式整流电路的基本工作原理和电路组成，通过实验可以深入了解该电路的性能和实用价值。

实验原理三相桥式整流电路的基本组成为三组二极管，每组有两个二极管，如图1所示。

其中，L表示负载，R为调节器，C为滤波器，U是输入的三相交流电源。

在正半周期，当AB相电压为正时（B相电压高于A相电压），D1和D6导通，D2和D5截止，D3和D4也截止（图2a）；当AC相电压为正时（C相电压高于A相电压），D3和D4导通，D2和D5截止，D1和D6也截止（图2b）。

图2 三相桥式整流电路正半周期工作原理因此，三相桥式整流电路可以使输出电压为U1=0.9U2=0.9U3，输出电流为3U/(π6√2R)。

实验仪器数字示波器、三相交流电源、三相桥式整流电路、电阻。

实验步骤1.将三相桥式整流电路连接好，并接上负载、调节器和滤波器，如图4所示。

图4 实验电路连接图2.打开三相交流电源，调节电压达到实验要求。

3.调节电阻R，观察数字示波器记录的输出电流和输出电压波形，并记录数据。

4.重复实验多次，取平均值，绘制输出电流-输出电压的特性曲线。

实验结果与分析实验中我们通过数字示波器观察了三相桥式整流电路输出电流和输出电压的波形，记录了不同电阻下的输出电流和输出电压数值，并绘制了输出电流-输出电压的特性曲线，如图5所示。

图5 输出电流-输出电压特性曲线由图5可以看出，在一定范围内，输出电压对输出电流的变化主要是线性关系，即输出电流随输出电压的增加而增加，但当电阻R较小时，输出电压变化较小，输出电流几乎不变（即电源电压对输出电流有一定限制）。

此外，我们还发现，当电阻R较小时，负载电流较大，说明负载对电路输出的电流有很大的影响。

结论。

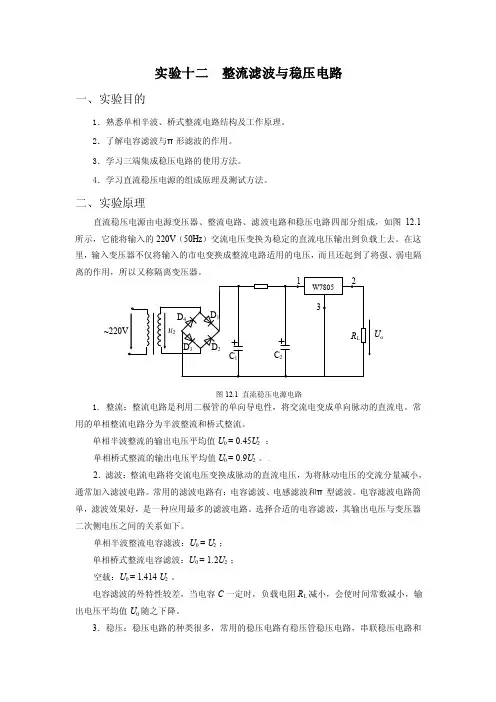

实验十二 整流滤波与稳压电路一、实验目的1．熟悉单相半波、桥式整流电路结构及工作原理。

2．了解电容滤波与π形滤波的作用。

3．学习三端集成稳压电路的使用方法。

4．学习直流稳压电源的组成原理及测试方法。

二、实验原理直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如图12.1所示，它能将输入的220V （50Hz ）交流电压变换为稳定的直流电压输出到负载上去。

在这里，输入变压器不仅将输入的市电变换成整流电路适用的电压，而且还起到了将强、弱电隔1. 整流：整流电路是利用二极管的单向导电性，将交流电变成单向脉动的直流电。

常用的单相整流电路分为半波整流和桥式整流。

单相半波整流的输出电压平均值U 0 = 0.45U 2 ； 单相桥式整流的输出电压平均值U 0 = 0.9U 2 。

。

2．滤波：整流电路将交流电压变换成脉动的直流电压，为将脉动电压的交流分量减小，通常加入滤波电路。

常用的滤波电路有：电容滤波、电感滤波和π型滤波。

电容滤波电路简单，滤波效果好，是一种应用最多的滤波电路。

选择合适的电容滤波，其输出电压与变压器二次侧电压之间的关系如下。

单相半波整流电容滤波：U 0 = U 2 ；单相桥式整流电容滤波：U 0 = 1.2U 2 ； 空载：U 0 = 1.414 U 2 。

电容滤波的外特性较差，当电容C 一定时，负载电阻R L 减小，会使时间常数减小，输出电压平均值U 0随之下降。

3．稳压：稳压电路的种类很多，常用的稳压电路有稳压管稳压电路，串联稳压电路和图12.1 直流稳压电源电路U o集成稳压电路。

三端集成稳压器使用简单，稳压效果好。

常用的有W7800系列（输出正电压）和W7900系列（输出负电压）。

三、实验仪器和设备1. 数字万用表 1块2. 双踪示波器 1台3．模拟电路实验箱 1台4．直流电流表 1块5．导线若干四、预习要求1. 复习整流、滤波、稳压电路的工作原理。

2. 在单相桥式整流电路中，如果（1）D3断开，（2）D3被击穿短路，（3）D3极性接反，试分别说明其后果如何？3. 滤波电容的大小对输出电压及波形有何影响？4．三端集成稳压器选择W7805时，输出电压应为多少？五、实验内容及步骤1．单相半波整流滤波电路（1）在实验箱上找到相应的实验模块，按图12.2接线。

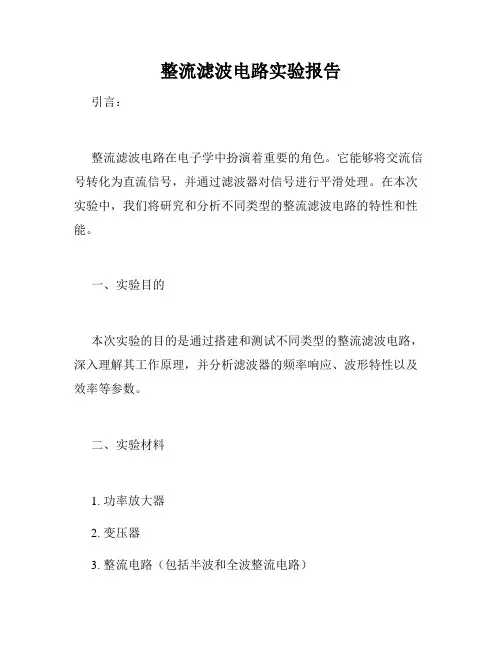

整流滤波电路实验报告引言：整流滤波电路在电子学中扮演着重要的角色。

它能够将交流信号转化为直流信号，并通过滤波器对信号进行平滑处理。

在本次实验中，我们将研究和分析不同类型的整流滤波电路的特性和性能。

一、实验目的本次实验的目的是通过搭建和测试不同类型的整流滤波电路，深入理解其工作原理，并分析滤波器的频率响应、波形特性以及效率等参数。

二、实验材料1. 功率放大器2. 变压器3. 整流电路（包括半波和全波整流电路）4. 滤波器电路（如电容滤波、电感滤波）三、实验步骤1. 搭建半波整流电路在实验开始前，我们先搭建了一个基本的半波整流电路。

这个电路由变压器、二极管和负载电阻组成。

通过将交流信号输入变压器，然后通过二极管的单向导通特性，我们可以实现将交流信号转化为单向的直流信号。

接下来，我们分析了该电路的波形特点和效率。

2. 搭建全波整流电路为了提高整流电路的效率，我们搭建了一个全波整流电路。

该电路中使用了一对二极管来实现信号的全波整流。

通过比较半波整流电路和全波整流电路的波形特征和效率，我们可以得出全波整流电路具有更高效率和更为平滑的输出的结论。

3. 添加滤波器电路为了进一步平滑输出信号，我们在整流电路后面添加了滤波器电路，如电容滤波器和电感滤波器。

通过不同滤波器电路的比较，我们可以发现电容滤波器能够有效地滤除高频噪音，而电感滤波器则更适合滤除低频噪音。

实验结果显示，滤波器电路能够显著改善输出信号的稳定性和质量。

四、实验结果分析通过实验数据的记录和分析，我们得出了以下几个结论：1. 全波整流电路相比于半波整流电路，具有更高的效率和更平滑的输出波形。

2. 添加滤波器电路能够进一步平滑输出信号，并有效滤除噪音。

3. 电容滤波器适用于滤除高频噪音，而电感滤波器则适用于滤除低频噪音。

五、实验应用与展望整流滤波电路在现代电子设备和通信系统中具有广泛应用。

它可用于电源转换器、无线通信、音频放大器等各种应用场景。

在未来，我们可以进一步研究和改进整流滤波电路的设计，以提高其性能和适应更多的应用需求。

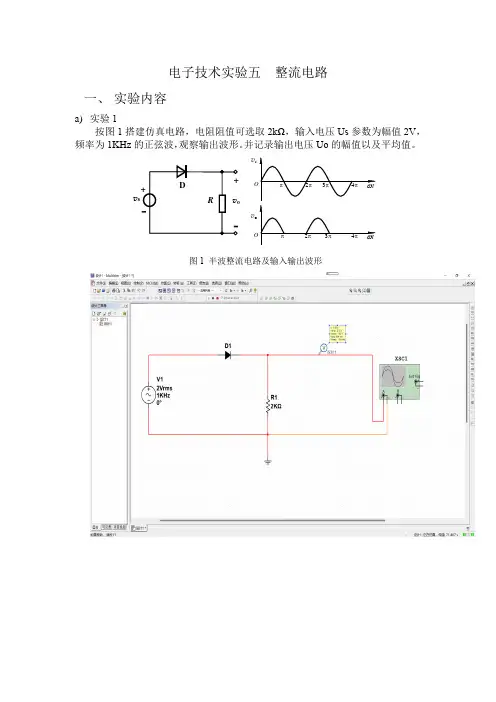

电子技术实验五 整流电路一、 实验内容a) 实验1按图1搭建仿真电路，电阻阻值可选取2kΩ，输入电压Us 参数为幅值2V ，频率为1KHz 的正弦波，观察输出波形。

并记录输出电压Uo 的幅值以及平均值。

v sv s v o图1 半波整流电路及输入输出波形b) 实验2按图3搭建仿真电路，1R k =Ω，3REF V V =，二极管为硅二极管。

当输入电压分别为0V 、4V 、6V 时，观察相应的输出波形及计算输出电压；当输入电压为6sin t ωV 时，测出输出电压波形，并进行分析。

图3 二极管限幅电路c)实验3按图2搭建仿真电路，要求D1、D2、D3和D4的型号一致，电阻阻值可选取2kΩ，输入电压V2参数为幅值2V RMS，频率为1KHz的正弦波，观察输出波形。

并记录输出电压U L的幅值、纹波系数Kγ、平均电流I D。

viv导通导通导通导通2V2V0.9V V2图2 全波整流电路及输入输出波d)实验4按图4搭建仿真电路，在负载电阻前并联一个20μF的电容元器件，由于电容的充放电效应，导致负载电阻上的输出波形会发生改变。

当输入电压V2有效L1值为5V时，对比原整流电路，观察输出电压波形的变化；当电容容值分别为10μF、22μF、30μF时，再次观察输出波形的变化，并进行分析。

10uF22uF30uF图4 整流—滤波电路二、实验数据处理1.按照实验报告格式，完成实验报告，开学以班级为单位上交；2.将实验内容完整写在实验报告上，包括数据、波形以及分析过程；3.所有仿真电路以及测试数据截图需粘贴在实验报告上；4.完成学习通上作业题。

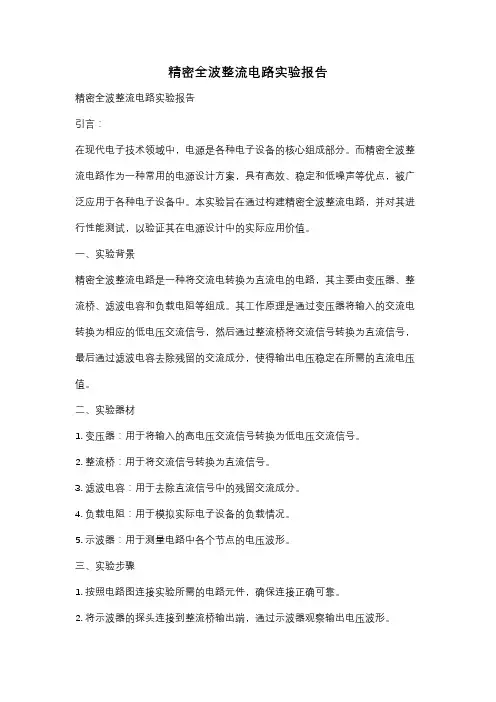

精密全波整流电路实验报告精密全波整流电路实验报告引言：在现代电子技术领域中，电源是各种电子设备的核心组成部分。

而精密全波整流电路作为一种常用的电源设计方案，具有高效、稳定和低噪声等优点，被广泛应用于各种电子设备中。

本实验旨在通过构建精密全波整流电路，并对其进行性能测试，以验证其在电源设计中的实际应用价值。

一、实验背景精密全波整流电路是一种将交流电转换为直流电的电路，其主要由变压器、整流桥、滤波电容和负载电阻等组成。

其工作原理是通过变压器将输入的交流电转换为相应的低电压交流信号，然后通过整流桥将交流信号转换为直流信号，最后通过滤波电容去除残留的交流成分，使得输出电压稳定在所需的直流电压值。

二、实验器材1. 变压器：用于将输入的高电压交流信号转换为低电压交流信号。

2. 整流桥：用于将交流信号转换为直流信号。

3. 滤波电容：用于去除直流信号中的残留交流成分。

4. 负载电阻：用于模拟实际电子设备的负载情况。

5. 示波器：用于测量电路中各个节点的电压波形。

三、实验步骤1. 按照电路图连接实验所需的电路元件，确保连接正确可靠。

2. 将示波器的探头连接到整流桥输出端，通过示波器观察输出电压波形。

3. 调节变压器的输入电压，观察输出电压波形的变化情况。

4. 测量并记录不同输入电压下的输出电压和负载电流数据。

5. 分析实验数据，评估精密全波整流电路的性能指标。

四、实验结果与分析通过实验测量，我们得到了不同输入电压下的输出电压和负载电流数据。

根据这些数据，我们可以计算出精密全波整流电路的效率、纹波系数和稳压系数等性能指标。

1. 效率：通过计算输出功率和输入功率的比值，可以得到精密全波整流电路的效率。

效率越高，说明电路的能量转换效率越好。

我们可以通过调节变压器的输入电压，观察输出功率和输入功率的变化情况，进而评估电路的效率。

2. 纹波系数：纹波系数是评估电路输出电压稳定性的重要指标。

通过观察输出电压波形的纹波情况，可以初步判断电路的纹波系数。

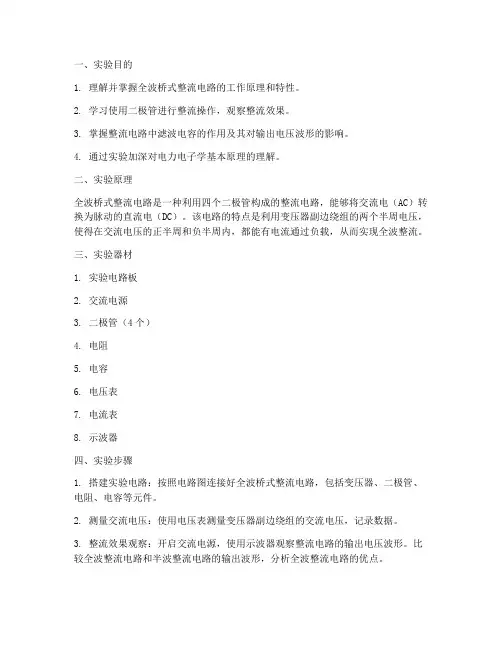

一、实验目的1. 理解并掌握全波桥式整流电路的工作原理和特性。

2. 学习使用二极管进行整流操作，观察整流效果。

3. 掌握整流电路中滤波电容的作用及其对输出电压波形的影响。

4. 通过实验加深对电力电子学基本原理的理解。

二、实验原理全波桥式整流电路是一种利用四个二极管构成的整流电路，能够将交流电（AC）转换为脉动的直流电（DC）。

该电路的特点是利用变压器副边绕组的两个半周电压，使得在交流电压的正半周和负半周内，都能有电流通过负载，从而实现全波整流。

三、实验器材1. 实验电路板2. 交流电源3. 二极管（4个）4. 电阻5. 电容6. 电压表7. 电流表8. 示波器四、实验步骤1. 搭建实验电路：按照电路图连接好全波桥式整流电路，包括变压器、二极管、电阻、电容等元件。

2. 测量交流电压：使用电压表测量变压器副边绕组的交流电压，记录数据。

3. 整流效果观察：开启交流电源，使用示波器观察整流电路的输出电压波形。

比较全波整流电路和半波整流电路的输出波形，分析全波整流电路的优点。

4. 滤波效果观察：在整流电路中串联滤波电容，观察输出电压波形的变化，分析滤波电容对输出电压波形的影响。

5. 测量输出电压和电流：使用电压表和电流表测量整流电路的输出电压和电流，记录数据。

6. 计算整流效率：根据实验数据计算整流电路的整流效率。

五、实验结果与分析1. 整流效果观察：在全波桥式整流电路中，输出电压波形较为平滑，脉动较小。

与半波整流电路相比，全波整流电路的输出电压更加稳定，适用于对电压稳定性要求较高的场合。

2. 滤波效果观察：在整流电路中串联滤波电容后，输出电压波形更加平滑，脉动进一步减小。

滤波电容的容量越大，滤波效果越好。

3. 测量结果：根据实验数据，整流电路的输出电压约为交流电压的有效值，整流效率约为80%。

六、实验结论1. 全波桥式整流电路能够将交流电转换为脉动的直流电，具有输出电压稳定、脉动小的优点。

2. 滤波电容能够有效减小整流电路的输出电压脉动，提高输出电压的稳定性。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路中常用的两种基本电路。

整流电路用于将交流电信号转换为直流电信号，滤波电路则用于去除电路中的噪声和波动，使电路输出更加稳定。

本实验旨在通过实际操作，深入理解整流与滤波电路的原理和应用。

二、实验目的1. 学习整流电路和滤波电路的基本原理；2. 掌握整流电路和滤波电路的实验操作方法；3. 分析整流电路和滤波电路的性能指标。

三、实验器材和仪器1. 电源：直流电源、交流电源；2. 电阻：可变电阻、固定电阻；3. 电容：可变电容、固定电容；4. 示波器；5. 连接线等。

四、实验原理1. 整流电路原理：整流电路用于将交流电信号转换为直流电信号。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路仅利用正半周或负半周的信号，而全波整流电路则同时利用正负半周的信号。

2. 滤波电路原理：滤波电路用于去除电路中的噪声和波动，使电路输出更加稳定。

常见的滤波电路有低通滤波电路和高通滤波电路。

低通滤波电路能够通过低频信号，而阻断高频信号；高通滤波电路则相反。

五、实验步骤1. 搭建半波整流电路：将交流电源连接到二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

2. 搭建全波整流电路：将交流电源连接到两个二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

3. 搭建低通滤波电路：将交流电源连接到一个电容的正极，将负极接地。

连接一个负载电阻，并通过示波器观察输出波形。

4. 搭建高通滤波电路：将交流电源连接到一个电容的负极，将正极接地。

连接一个负载电阻，并通过示波器观察输出波形。

六、实验结果与分析1. 半波整流电路：观察示波器上的波形，可以发现输出信号仅包含正半周的波形。

这是因为二极管在正向导通时，电流可以流过，而在反向截止时，电流无法通过。

2. 全波整流电路：观察示波器上的波形，可以发现输出信号包含正负半周的波形。

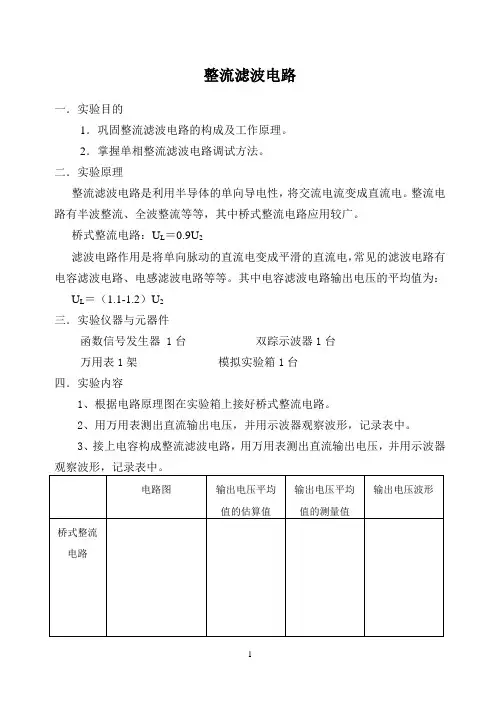

整流滤波电路
一．实验目的
1．巩固整流滤波电路的构成及工作原理。

2．掌握单相整流滤波电路调试方法。

二．实验原理
整流滤波电路是利用半导体的单向导电性，将交流电流变成直流电。

整流电路有半波整流、全波整流等等，其中桥式整流电路应用较广。

桥式整流电路：U L＝0.9U2
滤波电路作用是将单向脉动的直流电变成平滑的直流电，常见的滤波电路有电容滤波电路、电感滤波电路等等。

其中电容滤波电路输出电压的平均值为：U L＝（1.1-1.2）U2
三．实验仪器与元器件
函数信号发生器 1台双踪示波器1台
万用表1架模拟实验箱1台
四．实验内容
1、根据电路原理图在实验箱上接好桥式整流电路。

2、用万用表测出直流输出电压，并用示波器观察波形，记录表中。

3、接上电容构成整流滤波电路，用万用表测出直流输出电压，并用示波器。

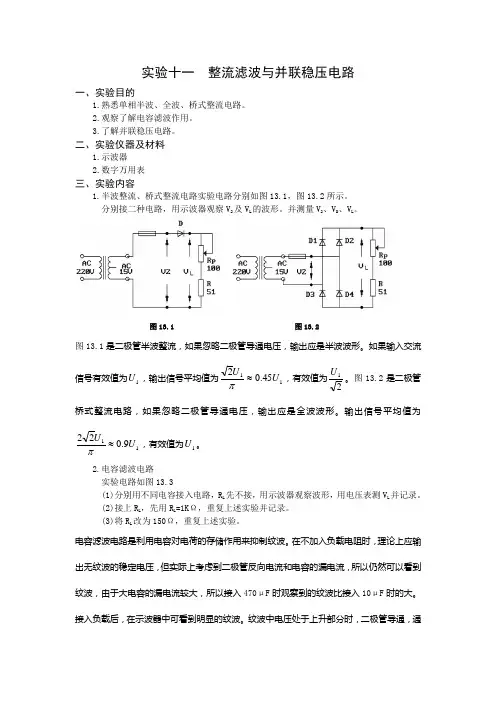

实验十一 整流滤波与并联稳压电路一、实验目的1.熟悉单相半波、全波、桥式整流电路。

2.观察了解电容滤波作用。

3.了解并联稳压电路。

二、实验仪器及材料1.示波器2.数字万用表三、实验内容1.半波整流、桥式整流电路实验电路分别如图13.1，图13.2所示。

分别接二种电路，用示波器观察V 2及V L 的波形。

并测量V 2、V D 、V L 。

图13.1 图13.2图13.1是二极管半波整流，如果忽略二极管导通电压，输出应是半波波形。

如果输入交流信号有效值为1U ，输出信号平均值为1145.02U U ≈π，有效值为21U 。

图13.2是二极管桥式整流电路，如果忽略二极管导通电压，输出应是全波波形。

输出信号平均值为119.022U U ≈π，有效值为1U 。

2.电容滤波电路实验电路如图13.3(1)分别用不同电容接入电路，R L 先不接，用示波器观察波形，用电压表测V L 并记录。

(2)接上R L ，先用R L =1K Ω，重复上述实验并记录。

(3)将R L 改为150Ω，重复上述实验。

电容滤波电路是利用电容对电荷的存储作用来抑制纹波。

在不加入负载电阻时，理论上应输出无纹波的稳定电压，但实际上考虑到二极管反向电流和电容的漏电流，所以仍然可以看到纹波，由于大电容的漏电流较大，所以接入470μF 时观察到的纹波比接入10μF 时的大。

接入负载后，在示波器中可看到明显的纹波。

纹波中电压处于上升部分时，二极管导通，通过电流一部分经过负载，一部分给电容充电，其时间常数为L R r R C R =//(，r 为输入电路内阻)；下降部分时，二极管截止，负载上的电流由电容提供，其放电时间常数为C R L 。

一般有r R r R L L >>>，因此滤波的效果主要取决于放电时间常数， 其数值越大滤波后输出纹波越小、电压波形越平滑，平均值也越大。

平均值)41(21CR TU U L Om -=。

图13.3 电容滤波电路图13.4 并联稳压电路稳压管稳压电路由稳压二极管和限流电阻组成，利用稳压管的电流调节作用通过限流电阻上电流和电压来进行补偿，达到稳压目的，因而限流电阻必不可少。

整流滤波实验报告整流滤波的电路设计实验一、实验目的：1、研究半波整流电路，全波整流电路。

2、电容滤波电路，观察滤波器在半波和全波整流中的滤波效果。

3、整流滤波电路输出脉动电压的峰值4、进一步掌握示波器显示与测量的技能。

二、实验仪器：示波器，6v交流电源，面包板，电容（470uF、10uF）电阻（200Ω,100Ω,50Ω,25Ω），导线若干。

三、实验原理：1、实验思路利用二极管正向导通反向截至的特性，与RC电路的特性，通过二极管、电阻与电容的串并联设计出各种整流电路和滤波电路进行研究。

2、半波整流电路变压器的次级绕组与负载相接，中间串联一个整流二极管，就是半波整流。

利用二极管的单向导电性，只有半个周期内有电流流过负载，另半个周期被二极管所阻，没有电流。

2.1单相半波整流只在交流电压的半个周期内才有电流流过负载的电路称为单相半波整流电路。

原理：如图4.1，利用二极管的单向导电性，在输入电压Ui 为正的半个周期内，二极管正向偏置，处于导通状态，负载RL上得到半个周期的直流脉动电压和电流；而在Ui为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上等于零。

由于二极管的单向导电作用，将输入的交流电压变换成为负载RL两端的单向脉动电压，达到整流目的，其波形如图4.2。

3、全波桥式整流前述半波整流只利用了交流电半个周期的正弦信号。

为了提高整流效率，使交流电的正负半周信号都被利用，则应采用全波整流，现以全波桥式整流为例，其电路和相应的波形如图6.2.1-3所示。

若输入交流电仍为tUt u Piωsin )(=（8）则经桥式整流后的输出电压u 0(t)为（一个周期） tU u tU u P P ωωsin sin 00-==πωππω20≤≤≤≤t t（9）其相应直流平均值为⎰≈==TPPU U dt t u T u 0637.02)(1π（10）由此可见，桥式整流后的直流电压脉动大大减少，平均电压比半波整流提高了一倍（忽略整流内阻时）。

精密整流电路实验报告精密整流电路实验报告引言：精密整流电路是一种常见的电子电路，用于将交流电转换为直流电。

本实验旨在通过搭建精密整流电路并进行实际测量，验证其性能和稳定性，并对其工作原理进行深入分析。

一、实验背景精密整流电路是电子设备中常用的电源电路之一。

在许多应用场景中，需要将交流电转换为直流电以供电子设备使用。

精密整流电路采用了特定的电子元件和电路设计，能够有效地将交流电转换为稳定的直流电，并提供给设备所需的电流和电压。

二、实验材料和装置1. 电源：交流电源2. 元件：二极管、电阻、电容等3. 仪器：示波器、万用表等三、实验步骤1. 搭建电路：根据实验要求，搭建精密整流电路，包括二极管桥整流电路、滤波电路和稳压电路等。

2. 连接电源：将交流电源连接到电路中，确保电路正常工作。

3. 实际测量：使用示波器和万用表等仪器，对电路的输入电压、输出电压、电流等进行实际测量。

4. 记录数据：将测量到的数据记录下来，并进行分析和比较。

四、实验结果与分析通过实际测量，我们得到了精密整流电路的输入电压、输出电压和电流等数据。

根据这些数据，我们可以对电路的性能进行分析和评估。

1. 整流效果：通过观察示波器上的波形，我们可以发现交流电经过整流电路后，波形变为了单向的直流信号。

这表明整流电路能够有效地将交流电转换为直流电。

2. 稳定性：通过比较输入电压和输出电压的稳定性，我们可以评估整流电路的稳定性。

如果输出电压能够在输入电压的变化范围内保持相对稳定，那么可以认为整流电路具有较好的稳定性。

3. 波纹系数：波纹系数是评估整流电路输出电压稳定性的重要指标。

通过计算输出电压的峰峰值和平均值之间的差异，可以得到波纹系数。

波纹系数越小，说明整流电路输出电压的稳定性越好。

五、实验总结通过本次实验，我们成功搭建了精密整流电路，并进行了实际测量和分析。

通过对实验结果的总结和分析，我们可以得出以下结论：1. 精密整流电路能够有效地将交流电转换为直流电，并提供给设备所需的电流和电压。

完整版整流滤波电路实验报告
完整版整流滤波电路实验报告
一、实验目的
1. 了解整流滤波电路的工作原理。

2. 掌握整流滤波电路的组成，以及它们各自的功能。

3. 熟悉整流滤波电路的应用场景，并利用实验对其进行验证。

二、实验原理
整流滤波电路是一种把交流电转换为直流电的电路，通常由整流器、电容、电阻和发光二极管等元件构成。

整流滤波电路的工作原理是：交流电通过整流器转换为直流电，然后通过滤波电容，将高频的抖动分量抑制，最终得到一个稳定的直流电压。

三、实验电路
图1 整流滤波电路实验电路
四、实验结果
1. 电路按照实验原理组装完成，测量电压即时正常。

2. 将电压调节端子拨动至0V，此时，输出电压仍保持不变，说明整流滤波电路有效，可以有效抑制输入电压的抖动分量，得到一个稳定的输出电压。

3. 改变电源电压，观察输出电压随之变化的情况，发现输出电压随着输入电压的变化而变化，但一般变化幅度较小，说明整流滤波电路还是有效的。

五、结论
通过本次实验，我们了解了整流滤波电路的工作原理，以及它的组成、应用场景，并通过实验对其进行了验证。

整流电路实验报告整流电路实验报告引言：整流电路是电子技术中的重要组成部分，广泛应用于电源、通信、工业控制等领域。

本实验旨在通过搭建和测试整流电路，探索其工作原理和性能特点。

一、实验目的本实验的主要目的是：1. 了解整流电路的基本原理和分类；2. 学习使用二极管进行整流的方法；3. 掌握整流电路的设计和调试方法；4. 分析整流电路的输出波形和效率。

二、实验原理整流电路是将交流信号转换为直流信号的电路。

根据使用的整流元件不同，整流电路可分为半波整流电路和全波整流电路。

1. 半波整流电路半波整流电路使用一颗二极管作为整流元件。

当输入为正半周时，二极管导通，输出为正半周；当输入为负半周时，二极管截止，输出为零。

因此，半波整流电路输出的波形为输入波形的正半周。

2. 全波整流电路全波整流电路使用两颗二极管进行整流。

当输入为正半周时，D1导通，输出为正半周；当输入为负半周时，D2导通，输出为负半周。

因此，全波整流电路输出的波形为输入波形的绝对值。

三、实验步骤1. 实验器材准备：- 电源：提供稳定的交流电源；- 二极管：选择适当的二极管作为整流元件；- 电阻、电容：用于辅助稳压和滤波；- 示波器：用于观测输入输出波形。

2. 搭建半波整流电路：将交流电源接入电路，通过二极管进行半波整流。

连接示波器，观测输入和输出波形。

3. 测试半波整流电路：调节交流电源的电压，观测输入和输出波形的变化。

记录并分析输出波形的峰值、平均值和纹波系数。

4. 搭建全波整流电路：在半波整流电路的基础上，添加一个二极管，形成全波整流电路。

连接示波器，观测输入和输出波形。

5. 测试全波整流电路：调节交流电源的电压，观测输入和输出波形的变化。

记录并分析输出波形的峰值、平均值和纹波系数。

四、实验结果与分析通过实验，我们得到了半波整流电路和全波整流电路的输入输出波形，并计算了输出波形的峰值、平均值和纹波系数。

1. 半波整流电路输入为正弦波时，输出为正半周的波形。

完整版整流滤波电路实验报告
本次实验是为了验证整流滤波电路的正确性，所实验的电路如图1所示。

图1 整流滤波电路
实验准备：平衡负载电阻、电源电压表、普通万用表以及示波器等实验仪器。

实验步骤：
1. 使用普通万用表测量BJT的正向击穿电压以及导通路的电阻，测量值为 VCE=0.45V 和RCE=3.75kΩ 。

2. 加入占空比可调电压源，改变占空比，观察变振宽的变化情况，记录下来。

3. 加入有平衡电阻的负载，观察有平衡电路的纹波和无平衡电路纹波的比较，记录下来。

实验结果：
1. 占空比对变振宽影响：
当占空比从 0.1 到 0.9 时，变振宽从 0.4ms 增加到 2.48ms，变化趋势呈明显下降趋势。

2. 平衡电路对纹波影响：
当占空比为 0.5 时，有平衡电路的纹波电压峰值仅维持在 0.08V，而在无平衡电路时，反复上升，有多次大幅度变化，峰值最高达 8V。

实验结论：从本次实验的结果可以看出，调整占空比可以改变变振宽，而加入有平
衡电阻的负载可以减少纹波幅值，从而证明整流滤波电路的有效性。

《机电测量系统实验》二极管全波整流及电容滤波电路一实验目的1.观察现象，加深对全波整流及滤波的理解。

2.掌握二极管整流桥全波整流及电容滤波的测定方法，清楚AC-DC转换过程。

3.熟悉交流电源、双踪示波器、信号发生器、万用表的使用。

二实验设备与器件信号发生器；示波器；万用表；整流全桥；电容：100uF，1000pF（或33uF）；导线若干。

三实验步骤以及实验原始数据、波形和现象。

1．把Bridge模块插装在试验台相应位置。

在输入端加入一个0～14V的正弦交流信号（或应用信号发生器产生交流信号），同时用示波器观察输入信号波形。

将上述数据均记录在表2-1中。

表2-1 输入、整流、滤波波形2. 用示波器观察全桥整流输出端波形,填入表2-1中。

3.全桥整流输出端依次接入“33uF，35V”和“100Uf,35V”电解电容（注意极性），观察滤波后的输出波形并填入表2-1四实验结果分析及问题讨论（包括：理论计算与实测结果是否相同，如果不同分析产生误差的原因是什么；记录实验中产生故障的情况，说明排除故障的过程和方法等。

）负载电阻没有接地负载电阻接地B端没有波形五收获和体会。

1.要常怀敬畏之心对待科学，科学是一个无底深洲，永远不可能务尽。

老师在讲二极管的时候没用展开，明显它可以将很多很多。

郑是我们现在还不能了解的，我们必须通过不断的学习才能略窥斑2.整流滤波电路实验像其它实验一样，都是在生活中很有用的实验，比如我们手机的电源配置器就用到了其中的原理。

科学要与生活结合起来才会有生命力有活力。

六指导教师评语及成绩七根据上课讲过的交直流电路问题，用自己的语言总结课程中的电路原理和你查到手机充电器电路，其原理上异同，（手机充电器电路可上网查，手机充电器原理要截图，网上应该没有现成答案，自己要根据上课内容和网上电路自己解释）1.整流电路的关键问题是利用二极管的单向导电性，将交流电压变换成单相脉动电压。

单相整流电路可分半波、全波、桥式、倍压整流等。

实验6 整流滤波与稳压电路一、实验目的1. 理解单相半波和单相桥式整流电路的工作原理。

2. 理解电容滤波电路的工作原理及外特性。

3. 掌握稳压二极管构成的并联稳压电路工作原理。

4. 学习三端集成稳压电路的使用方法。

5.熟悉直流稳压电源的性能指标及测试方法。

二、实验任务基本实验任务1. 选择二极管组成整流电路，测试半波、桥式整流电路的性能。

2. 测量不同容量的电容滤波电路的输出波形和外特性，分析电容滤波性能。

3. 测量稳压二极管构成的并联稳压电路的性能参数。

扩展实验任务1.用三端集成稳压器LM317组成稳压电路，并测量电路的性能参数。

2.设计一个能够给300Ω的负载电阻提供5V稳定的直流电压的电源。

（1）选择与要求符合的电路结构；（2）通过计算，选择合适的器件参数；（3）画出电路，列出器件清单。

三、实验器材1．双踪示波器2．台式数字万用表3. 模拟电路实验箱四、实验原理能将交流电变换为稳定的直流电的电路称为直流稳压电源。

直流稳压电源的结构框图如图10.1图10.1 直流稳压电源的原理框图所示。

1.电源变压器电源变压器将输入的220V（50Hz）交流电压变换为整流电路适用的交流电压。

同时还起到了将强、弱电隔离的作用，所以该电源变压器又称隔离变压器。

2. 整流电路 整流电路是利用二极管的单向导电性，将交流电变成单向脉动的直流电。

常用的单相整流电路有单相半波与单相桥式整流。

单相半波整流电路由一只二极管组成，如图10.2（a ）所示。

该电路输入为变压器副边的正弦交流电压，输出为只保留输入电压正半周的单向脉动直流电压，波形如图10.2（b ）所示。

若将D 看做理想二极管，则输出电压的平均值与变压器付边电压有效值的关系是：U 0=0.45U 2。

单相桥式整流由四只二极管组成整流桥，如图10.3（a ）所示。

在输入电压的正半周，D 1和D 3导通， D 2和D 4截止，输出电压为u 2的正半周；在输入电压的负半周，D 2和D 4导通， D 1和D 3截止，输出电压是将u 2的负半周反相后加到负载上，输出电压波形如图10.3（b ）所示。

示波器的使用、整流、滤波电路的测试一、实验目的1、学习示波器的基本使用方法；2、掌握整流电路的测试方法，并观察整流的输出波形。

3、观测电容滤波的效果。

二、实验设备及元器件1、模拟示波器（或数字示波器）一台；万用表。

2、元器件：变压器220v/、整流二极管4只；电容、1；电阻只。

三、实验要求1、小心操作、爱护仪器；2、仔细体会各项操作，理解各项操作的作用。

四、实验内容（一）示波器的使用图8-2示波器面板图1、示波器使用练习（测量校准信号的波形、周期、峰峰值电压）。

1)按下电源开关（POWER键），示波器上电。

等待几秒钟，使示波器完成初始化。

2)按自动手动切换键，使“ATO”灯亮。

3)按通道1选择键（CH1键），使“CH1”灯亮。

4)按通道2选择键（CH2键），使“CH2”灯灭。

5)调节亮度旋钮（INTEN旋钮），使扫描线的亮度适当。

6)调节聚焦旋钮（FOCUS旋钮），使扫描线成清晰的细实线。

7)调节水平位置旋钮（HORIZONTAL区的POSITION旋钮），使扫描线左右居中。

8)按通道1的输入接地键（VERTICAL区CH1的GND键），使屏幕左下角显示接地符号“”。

9)调节通道1垂直位置旋钮（VERTICAL区CH1的POSITION旋钮），使扫描线上下居中。

10)再按通道1的输入接地键（VERTICAL区CH1的GND键），使屏幕左下角的接地符号“”消失。

11)按通道1的交/直流耦合选择键（VERTICAL区CH1的AC/DC键），使屏幕左下角显示直流耦合符号“”。

12)按触发源选择键（TRIGGER区的SOURCE键），使屏幕右下角显示通道1符号“CH1”。

13)按触发耦合选择键（TRIGGER区的COUPLING键）, 使屏幕右下角显示交流耦合符号“AC”。

14)将输入信号线插入通道1插座。

15)将探头勾在CAL（校准信号）端子上。

16)调节通道1的垂直灵敏度旋钮（VOLTS/DIV旋钮），使显示信号的峰与峰之间为一格（1cm）。

整流滤波电路实验小结课程名称：电路与电子技术实验Ⅱ指导老师：成绩：__________________实验名称：整流与稳压电路实验类型：_______________同组学生姓名：__________一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.学习四通道示波器的基本操作2.学习二极管在整流电路中的整流作用3.学习电容器在滤波电路里的滤波作用二、实验内容和原理1.直流电源的获得直流电源除了可以由干电池提供以外，还可以通过交流电获得。

①电源变压器将220V交流电经过变压器，在输出端得到一个较低的符合需要的交流电压。

②整流电路利用二极管的单向导通性质，将反向的电压去掉，得到一个单向的电压。

③滤波电路利用电容器“通交流，隔直流”的特性，将电压中的交流分量滤去。

2.半波整流使用一个二极管，由二极管的单向导通性质得到一个只有单向的一半波形的电压。

电压的平均值为：3.桥式全波整流使用四个二极管，得到一个单向的有完整波形的电压。

电压的平均值为半波整流的2倍，即0.9V2。

4.滤波电路根据电容器的“隔直通交”特性，滤去交流分量。

根据充放电的曲线与整流电压的波形结合，可以得出一条相对平稳的曲线，即经过滤波后的电压。

三、主要实验仪器RIGOLMSO4034四通道数字存储示波器；MY61数字万用表；综合实验箱四、操作方法和实验步骤1.半波整流①检查实验仪器（实验箱，示波器等），将示波器恢复出厂设置。

用万用表测量实验箱中的150Ω电阻的实际电阻值，测量二极管是否正向导通。

②按电路图连接电路。

选择变压器的0~9V输出端，在A、B端口接150Ω的负载电阻。

（实验箱中有可变电阻，旋钮旋至最右端，即为100Ω）③将示波器的CH1输入端分别接A、B两点，在示波器中得到波形。

④选择“meaure”，测量波形的最大值、峰峰值、平均值及频率。
