RW12-12系列户外高压跌落式熔断器产品使用说明书河南亚丰电瓷电器有限公司1主要用途及适用范围熔断器是一种当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而开断电路的开关装置。

跌落式熔断器是动作后载熔件自动跌落，形成端口的熔断器。

RW、HRW、PRWG及HPRWG系列跌落式熔断器适用于交流50HZ系统电压10KV~35KV的电力系统中，用于输电线路和电力变压器的短路和过负荷保护。

2使用环境2.1环境温度：-40℃~+40℃；2.2相对湿度：日平均值不大于95%，月平均值不大于90%；2.3海拔高度不超过34m/s；2.5安装地点应无火灾、爆炸危险、化学腐蚀及剧烈震动。

3产品型号和名称□□□□□□□□额定电流：A其它标志：F-带有负荷开断装置B-带有避雷器额定电压：KV设计序号保护对象：T-保护变压器用M-保护电动机用C-保护电容器用P-保护电压互感器用安装场所：N-户内W-户外产品名称：R-瓷绝缘熔断器HR-复合绝缘熔断器结构特征：X-限流式P-喷射式例：HRW11-12/100 12KV系统用11型户外交流高压复合绝缘跌落式熔断器，额定电流为100A4产品结构及原理跌落式熔断器主要由绝缘支架和熔丝管两部分组成，绝缘支架两端安装静触头，熔丝管两端安装动触头，熔丝管由内层的消弧管和外层的酚醛纸管（或环氧玻璃布管）组成。

带负荷开断装置跌落式熔断器增加弹性辅助触头及灭弧室罩，用以分、合负载电流。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧，形成闭合位置。

当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，在管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭，熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。

带复合开端装置跌落式熔断器需要开断负荷时，绝缘杆拉开动触头，此时辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩中消逝能量，同时灭护罩产生气体，在电流过零时，将电弧熄灭。

跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关。

它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

安装在配电线路分支线上．可缩小停电范围。

因其有一个明显的断开点，具有了隔离开关的功能，给检修线路和设备创造了一个安全环境，增加了检修人员安全性。

带拉负荷的跌落式熔断器，还配有弹性辅助触头和灭弧罩，用以分合额定负荷电流。

用途及执行标准本产品使用于10～35kV配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。

本产品型号按JR/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制，产品参数GBl5166.3-1994《交流高压熔断器喷射式熔断器》标准执行。

对该标准中未明确定义的重要参数参配置方式，按JB／DQ2139—1986《10～35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。

型号及含义本产品型号按照JB/T8321*-1996《交流高压熔断器型号编制方法》的规定进行编制，具体如下①高强度绝缘子② 平行沟槽接线端子(可选件)③ 上端触头一银对银，不锈钢弹簧提供高接触压力④ 与Loadbuster负荷开断工具配合的拉勾⑤ 熔丝管-具有耐水、抗紫外线特殊涂层⑥ 套环接头一切断后保证可靠脱扣⑦ 增强型铸钢管套⑧ 不锈钢弹簧板，快速抽出熔丝⑨ 耳轴套一在合闸期间，将管固定在铰链上⑩ 高强镀银铸铜耳轴，避免合闸时熔管左右晃动银对银下触头(图示不可见)提供双重导流编号部件名称1 背板2 长螺杆3 安装支架4 瓷件(或陶瓷绝缘子)5 接线座6 上支座7 上触头8 附属钩9 操作环10 熔丝管11 套环接头12 下支座。

RW11-10/100-6.3户外交流高压跌落式熔断器一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。

二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。

三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出产品的外形见图15-7。

产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。

熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。

产品借助安装板固定在安装架上。

熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。

在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。

当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。

而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。

熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。

五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。

乐清市西高电器

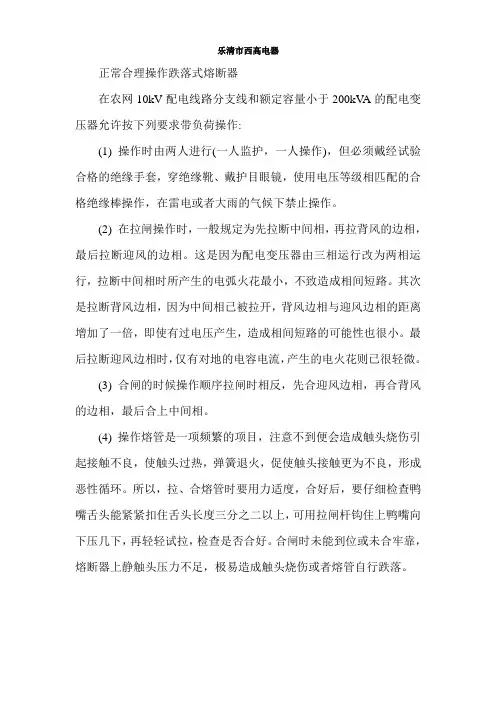

正常合理操作跌落式熔断器
在农网10kV配电线路分支线和额定容量小于200kV A的配电变压器允许按下列要求带负荷操作:
(1) 操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。

(2) 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。

这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。

其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。

最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。

(3) 合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相。

(4) 操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。

所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。

合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。

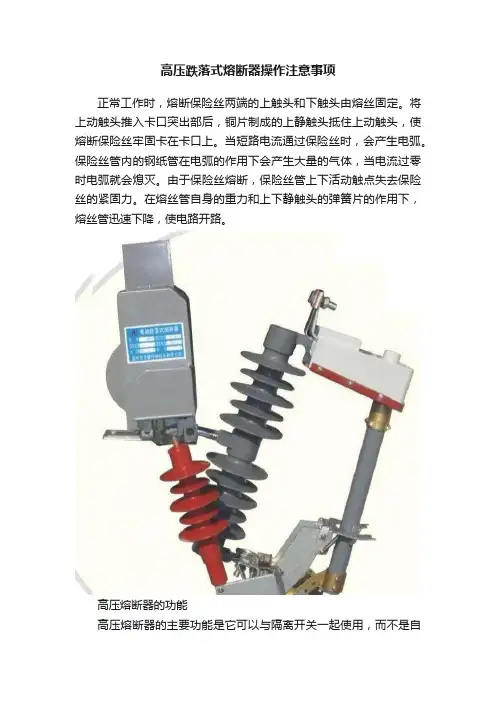

高压跌落式熔断器操作注意事项正常工作时，熔断保险丝两端的上触头和下触头由熔丝固定。

将上动触头推入卡口突出部后，铜片制成的上静触头抵住上动触头，使熔断保险丝牢固卡在卡口上。

当短路电流通过保险丝时，会产生电弧。

保险丝管内的钢纸管在电弧的作用下会产生大量的气体，当电流过零时电弧就会熄灭。

由于保险丝熔断，保险丝管上下活动触点失去保险丝的紧固力。

在熔丝管自身的重力和上下静触头的弹簧片的作用下，熔丝管迅速下降，使电路开路。

高压熔断器的功能高压熔断器的主要功能是它可以与隔离开关一起使用，而不是自动空开，因为它具有优良的性能。

它也可以与负荷开关一起使用。

它还具有短路保护、过载和隔离电路。

因此，它被广泛应用于输配电线路和设备中。

高压跌落式熔断器的应用安装在配电变压器一次侧，可作为配电变压器内部短路保护和低压线路短路后备保护。

配电变压器和低压线路停电检修时，由于有明显的断开点，具有隔离开关功能，给检修人员带来安全感。

在有负荷的情况下，也便于进行停输操作，因此广泛应用于小容量配电变压器中。

常用作户外高压保护电器、输电线路、电力变压器过载和短路保护；开、关额定负载电流。

高压跌落式熔断器操作规程1.准备：作业前做好准备，选择合适的电压等级和合格的绝缘拉杆，戴绝缘手套，穿绝缘鞋，确保安全。

2.二次检查：操作前应仔细检查设备名称和编号，以确定操作对象的正确性。

3.三站式：选择便于操作的位置，站好。

一般情况下，最好站在电流动作相降保险丝的前部和下部。

如果是在塔上操作，请系好安全带。

4.四对中：在操作过程中，使熔断器的动触头与其静触头对中，以保证闭合的准确性。

5.合上：合上高压跌落式熔断器时，必须迅速、果断、准确，但合到底时，不得用力过大，以免损坏支撑绝缘子等设备。

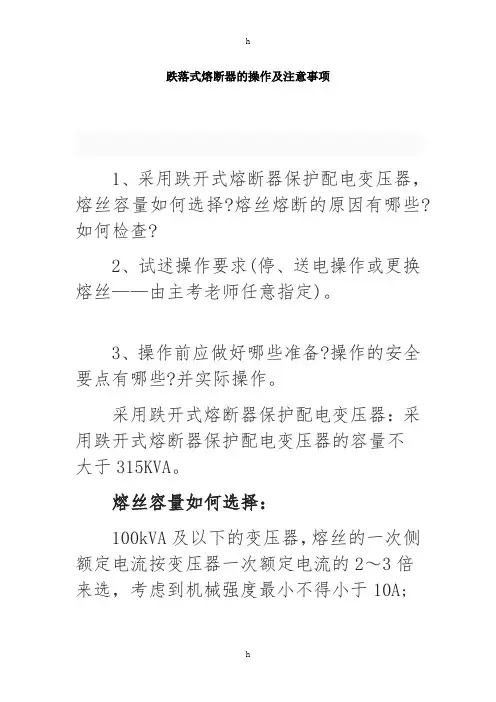

跌落式熔断器的操作及注意事项1、采用跌开式熔断器保护配电变压器，熔丝容量如何选择?熔丝熔断的原因有哪些?如何检查?2、试述操作要求(停、送电操作或更换熔丝——由主考老师任意指定)。

信息来源:tede3、操作前应做好哪些准备?操作的安全要点有哪些?并实际操作。

采用跌开式熔断器保护配电变压器：采用跌开式熔断器保护配电变压器的容量不大于315KVA。

熔丝容量如何选择：100kVA及以下的变压器，熔丝的一次侧额定电流按变压器一次额定电流的2～3倍来选，考虑到机械强度最小不得小于10A; 信息来源:100kVA以上的变压器，熔丝的一次侧额定电流按变压器一次额定电流的1.5～2倍来选择。

变压器二次侧的熔丝的额定电流一般按变压器二次侧额定电流选择。

信息来源:熔丝熔断的原因有：(1)一相熔丝熔断的原因及检查：请登陆:w浏览更多信息1)熔丝存在机械损伤或者接触不良;2)熔断相的绕组有严重的匝间短路;3)熔断器负荷侧线路及变压器绝缘套管引线发生金属性接地或弧光短路。

一相熔丝熔断后，应将变压器停电后进行检查，如未发现异常可更换熔丝，在变压器空载状态下试送电，经监视变压器运行状态正常后，方可带负荷运行。

请登陆:览更多信息(2)二相熔丝熔断的原因及检查：信息来源:1)负荷侧线路或变压器一次侧绝缘瓷套管处，发生两相金属性短路或弧光短路造成熔断; 信息来源:2)变压器一次侧绕组中的两相出现相间短路或两相绕组严重匝间短路;3)变压器二次侧引线处两相短路或二次侧负荷两相短路，且二次侧保护开关拒动作。

两相熔丝熔断后，首先应检查高压引线及此绝缘有无放电痕迹，同时注意观察变压器有无过热、变形及喷油等现象。

变压器内部故障可通过直流电桥测量三相绕组直流电阻或测量绝缘电阻的方法来判断，如查证属于变压器内部故障，应对变压器其进行大修;(3)三相熔丝熔断的原因及检查：1) 三相金属性短路或三相电弧短路;2) 变压器一次或二次侧(跌开式熔断器负荷侧)线路或变压器发生三相绕组短路或引线发生三相短路;3) 变压器铁芯片间绝缘严重损坏或长时间过负荷引起发热，造成变压器烧毁。

一、概述RW11-12型跌落式熔断器(以下简称熔断器)是气体喷射型配网熔断器。

它们的主要功能是对配电线路上的由于故障电流或过电流可能损坏的设备提供保护。

具有切合负荷电流和电容电流的能力。

设计和试验依据GB 15166.3、IEC 282-2、ANSIC37-41、NEMASG2等标准。

二、额定参数熔断器的额定参数为额定工作电压、额定短路开断电流和连续工作电流。

额定电压：用系统的线对线电压表示，即单电压表示法（如12kV）。

该熔断器可以应用在所有线电压不超过额定电压的系统中。

熔断器的底座（或绝缘子）按额BLL值分类。

该额定值标在瓷套（9）的侧面。

熔管上铭牌标有额定电流以及额定短路开断电流参数，这些参数取决于订购设备的形式。

用户只能在规定的额定参数下正确使用。

额定短路开断电流：即在额定电压下能被告熔断器成功开断的最大对称故障电流。

该参数与额定电压一起标在铭牌上。

额定持续电流：熔断器的底座的最大额定电流都是300A，熔管分100A和200A。

三、结构熔断器的结构允许使用GB标准的熔丝和释压帽。

熔管可由钩杆操作取出或装入底座。

可用一个隔离刀用钩杆操作。

熔断器独立开断负荷的能力由灭弧罩（8）和由弹簧操作的隔离刀实现。

当熔管被拉出后，在弹簧的驱动下，隔离刀可以迅速地在灭弧内打开，切断电弧。

熔断器可以配备标准的安装架。

可适应标准的柱上安装。

注意，安装的角度。

四、操作跌落式熔断器是高压设备，通常用标准的专用操作作工具操作作。

并要注意操作的正确性和安全性。

用带钩的杆拉推熔管的钩环（1）来完成分合操作。

分合操作要求快而稳，以减小燃弧对触头（2）的烧损。

另一方面，熔断器是专门设计用来开断负荷电流的。

在它的工作范围内，它总是可以迅速而安全地完成对负荷电流的开断。

对任何设备的操作都要遵守操作安全规程。

熔断器配有符合机械和电气要求的钩子（11）。

负荷开断工具的铭牌上显示的负荷开断额定参数表明了其功能和它们在给定电路条件下的切负荷的能力。

乐清市西高电器跌落式熔断器作用跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。

落式熔断器常用型号器RW12-15,RXWO,RW12-12,RW11-10,RW10-10F,RW7-10,RW5-35,RW4-10,RW3-10,PRWG2-35 ,PRWG1-10F,HY5WS,HRW12-12,HRW11-10,HRW10-10F,HRW7-10,HRW5-35,HPRWG2-35 跌落式熔断器安装操作(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。

(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。

(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。

(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。

(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。

(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。

(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。

一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。

户外高压跌落式熔断器的操作方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!户外高压跌落式熔断器的操作方法简介户外高压跌落式熔断器是电力系统中常见的保护设备之一，它在电路中扮演着重要的过载保护和短路保护角色。

拉断或合上变压器高压跌落式熔断器的
操作

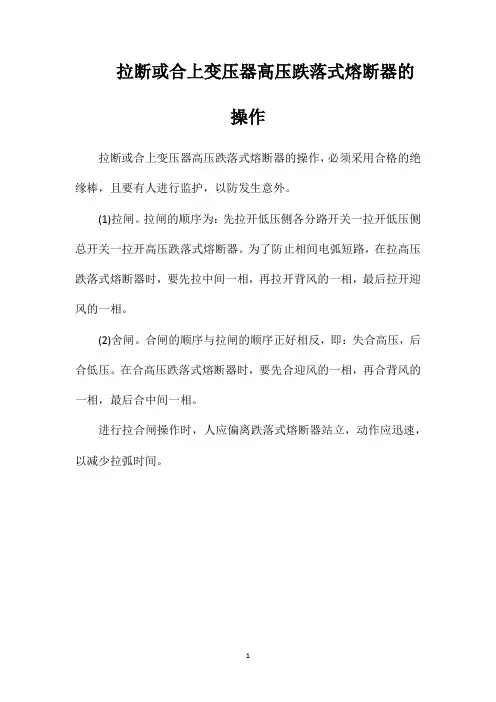

拉断或合上变压器高压跌落式熔断器的操作，必须采用合格的绝缘棒，且要有人进行监护，以防发生意外。

(1)拉闸。

拉闸的顺序为：先拉开低压侧各分路开关一拉开低压侧总开关一拉开高压跌落式熔断器。

为了防止相间电弧短路，在拉高压跌落式熔断器时，要先拉中间一相，再拉开背风的一相，最后拉开迎风的一相。

(2)舍闸。

合闸的顺序与拉闸的顺序正好相反，即：失合高压，后合低压。

在合高压跌落式熔断器时，要先合迎风的一相，再合背风的一相，最后合中间一相。

进行拉合闸操作时，人应偏离跌落式熔断器站立，动作应迅速，以减少拉弧时间。

1。

跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

跌落式熔断器的操作顺序
1、停电操作顺序：
1)跌开式熔断器水平排列且有风时,停电操作应逆风向进行,先拉开下风侧边相跌落式熔断器,再拉开中相跌落式熔断器,最后拉开上风側边相跌落式熔断器。

当跌落式熔断器水平排列而无风时,停电操作应先拉开中相跌落式熔断器,后拉开左右边相跌落式熔断器。

2)跌落式熔断器三角排列且有风时,停电操作应先拉开下风侧边相跌落式熔断器,再拉开上风侧边相跌落式熔断器,最后拉开中相跌落式熔断器。

当跌落式熔断器三角排列而无风时,停电操作先拉开左右两边相跌落式熔断器,再拉开中相跌落式熔断器。

2、送电操作顺序：跌落式熔断器无论三角排列或水平排列,送电操作均应先合中相跌落式熔断器,再合两边跌落式熔断器。

3、用跌落式熔断器停、送分支线路及变压器操作顺序：
1)配电变压器停运操作。

首先拉开变压器低压侧空气断路器或低压熔断器,停运配电变压器低压负荷,再拉开配电变压器高压侧跌落式熔断器。

2)配电变压器投运操作。

首先合上配电变压器高压侧跌落式熔断器,再合上变压器低压侧空气断路器或低压熔断器。

3)分支线跌落式熔断器停运操作。

操作人员按单台配电变压器停运操作顺序进行操作,将分支线上的配电变压器逐台停运,最后拉开控制分支线的跌落式熔断器,取下熔丝管。

送电程序与此相反。

这份跌落式熔断器的操作顺序，都学会了吗？。

RW11-10/100-6.3户外交流高压跌落式熔断器一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。

二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。

三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出产品的外形见图15-7。

产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。

熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。

产品借助安装板固定在安装架上。

熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。

在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。

当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。

而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。

熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。

五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。

器简介及操作注意事项来源：简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV 配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两原因降低了跌落式熔断器的功能。

现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。

使得线路的跳闸率和配电变压器的故障率居高不下。

1 对装置性缺陷的剖析随着电力行业的发展，高压跌落式熔断器的生产问题越来越大，主要问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。
